城市化快速发展的地区, 水资源问题已日益成为制约城市发展的重要因素, 为实现科学发展的目标, 必须选择走可持续发展的道路。
城市雨水资源化利用是解决城市水资源短缺、控制城市雨水径流污染, 减少城市洪灾的有效途径。
为此, 应将雨水利用与雨水径流污染控制、城市防洪、生态环境的改善相结合, 应坚持技术和非技术措施并重, 工程性措施与非工程性措施并用的原则, 因地制宜, 择优选用, 兼顾经济效益、环境效益和社会效益, 标本兼治, 促进城市水资源利用的可持续发展。
本篇文章讲述雨水资源收集利用系统及处理技术方案, 该方案由: “海绵雨水”公司, 一家从事雨水收集利用系统十多年专业企业。
1、城区不透水面积逐年增加, 雨水径流量增大, 流出时间缩短。
这不仅造成水资源的巨大浪费, 加大了城市排水系统的负担, 还对城市的生产、生活造成极大的影响, 并带来巨大的经济损失。
那么如何将雨水有效收集利用.2、首选, 我们讲下关于雨水收集与利用的意义。
3、节约城市水资源4、近年来逐渐增多的城市道路冲洗, 晒水减雾, 甚至于城市洗车行业的逐步增多, 对于城市自来水的需求也相应增多, 而供水负担加重, 自来水等原水资源的浪费和过度使用, 使得回用雨水作为循环用水水源的呼声也日渐增大。
5、改善城市水源环境6、对城市雨水资源的开发利用, 地表河流, 湖泊及地下水等水体的用水将相对减少, 有利于维持河、湖、地下水源等天然水体的正常生态环境用水量, 另一方面通过收集雨水的调蓄构筑物的运作, 既可以缓解城市的内涝灾害, 还可以变废为宝, 稀释污水污染物, 改善污水的水质。
7、具有经济和生态意义对雨水进行收集利用, 既可缓解城市对自来水依赖, 又能解决水源污染, 最终达到节能减排、低碳环保的目的。
另一方面, 回用雨水在一定程度还可以做到城市区域自给自足, 对于飞速发展的城市来说, 尤其是城市不断扩张, 而后续配套的管网无法跟上的时候, 采用雨水回用, 减少城市建设管道的费用, 使得城市管网合理优化, 而且对于雨水使用, 可部分替代自来水以减少自来水的使用量, 与其它非传统水源利用对比, 雨水收集利用具有明显经济优势。
雨水回用创新创效文章
雨水的回收再利用，由于雨水的降水量受到不同季节降雨强度等变化影响较大水量在时空分布上极不均匀，给雨水的收集带来一定的难度，必须创新建造适当的雨水调蓄池来调节高峰流量。
而雨水收集后的处理过程,与一般的水处理过程相似,不同的是雨水的水质明显比一般
回收水的水质好，这就是我们创新点。
其收集处理流程为：集水—筛选—沉砂—沉淀—储水—过滤—清水池—提升利用率。
我们创新在屋面雨水收集设有雨水斗，雨水斗的格栅或外设网罩，较大的污染物(如树叶等)即可筛除。
屋面雨水经立管排至室外后，由室外雨水管网汇集，其上的雨水检查井设落底，即为沉砂井。
所以雨水的筛选和沉砂在收集过程即可简单实现。
由于一般的绿化浇灌、地面冲洒、露天观赏性水景等用水的水质要求不高，可以不经过滤消毒处理，在这种情况下，雨水利用工程的主要构筑物就是沉淀池和蓄水池。
除此之外，我们大胆创新在农村利用田间工程和水利工程集雨蓄水，一是利用地面及小型水利、水保工程拦蓄、山区要充分运用林草植被、梯田、水平沟和水池、水窖、谷坊、塘坝等。
水土保持工程截蓄利用雨水;平原地区一要充分利用地堰、林网畦田等田间工程拦蓄雨水，
减少洪涝灾害。
二是利用河渠、坑塘、田间和小型工程拦蓄不了的雨水，用平原的河渠、洼淀、坑塘，储存起来。
三是大力发展引洪淤灌。
引用汛期洪水淤灌农田既可增加农田的水肥，又可减少洪水和泥沙对下游的危害，值得在山区大力推广。
四是引蓄河道基流，实行春旱冬抗。
冬季利用河道基流冬灌，存蓄或在寒冷地区搞蓄水养水，实行春
旱冬抗，增加部分水源。
创新型qc小组课题提高大屋面排水效率创新在城市化进程中，大屋面的排水效率成为一个重要的问题。
为了解决大屋面排水效率低的难题，我们组建了一个创新型QC小组，致力于寻找新的方法和技术，提高大屋面排水效率，从而改善城市排水系统的运行。
首先，我们将借鉴传统的排水系统，如雨水收集和雨水花园等。
通过收集屋顶上的雨水，我们可以将其利用于冲洗厕所、浇灌花园和植物等，从而减少城市自来水的使用量。
这不仅可以提高大屋面的排水效率，还可以节省水资源。
其次，我们将研究和推广新型的排水材料和技术。
例如，我们可以使用具有自洁功能的材料来减少屋顶上的积水，同时利用特殊的排水系统来引导雨水快速排出。
此外，我们还可以利用现代科技，如智能感知和远程监控，来实时监测大屋面的排水情况，及时采取措施解决问题。
此外，我们将积极探索绿色屋顶的应用。
绿色屋顶是指在屋顶上覆盖植被，形成一个绿色的生态系统。
这种屋顶不仅可以提高大屋面的排水效率，还可以吸收二氧化碳、减少环境污染，并提供良好的隔热和保温效果。
此外，我们还将发起一系列的宣传和教育活动，以提高公众对大屋面排水问题的认识。
我们将开展专题讲座、举办研讨会和培训班，向公众普及大屋面排水的重要性，鼓励他们采取行动，参与到改善城市排水系统的建设中来。
通过我们创新型QC小组的努力，相信我们能够找到一些创新的方法和技术，提高大屋面的排水效率。
这将有助于改善城市排水系统的运行，减少城市内涝的发生，并为城市的可持续发展做出贡献。
我们期待着能够与相关部门和机构合作，共同推动这一课题的解决，为人们创造更好的生活环境。

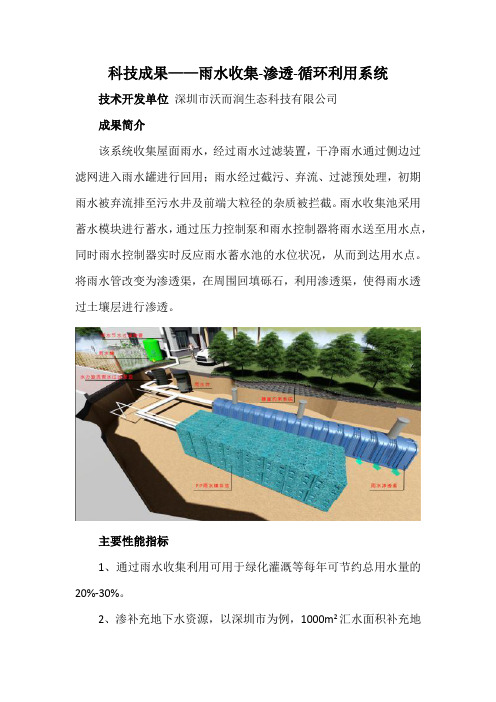

科技成果——雨水收集-渗透-循环利用系统技术开发单位深圳市沃而润生态科技有限公司成果简介该系统收集屋面雨水，经过雨水过滤装置，干净雨水通过侧边过滤网进入雨水罐进行回用；雨水经过截污、弃流、过滤预处理，初期雨水被弃流排至污水井及前端大粒径的杂质被拦截。
雨水收集池采用蓄水模块进行蓄水，通过压力控制泵和雨水控制器将雨水送至用水点，同时雨水控制器实时反应雨水蓄水池的水位状况，从而到达用水点。
将雨水管改变为渗透渠，在周围回填砾石，利用渗透渠，使得雨水透过土壤层进行渗透。
主要性能指标1、通过雨水收集利用可用于绿化灌溉等每年可节约总用水量的20%-30%。
2、渗补充地下水资源，以深圳市为例，1000m2汇水面积补充地下水约20m3。
适用范围适用于建筑小区（居民区、公共建筑区、厂区）以及广场公园、绿化地、工业园区等。
技术特点施工周期短，实现当日开挖当日回填；符合自然构筑的生态理念，净化水质，所汇流、储存水质不会对水环境构成污染；材质100%可回收，不产生垃圾；3D动画演示，设备运行状态时时显示在液晶屏上，也能准确找到故障点，及时排查。
应用成本工程造价比钢筋混凝土管沟低1/3以上。
典型案例案例1：恒大健康·海棠公馆雨水调蓄系统项目。
项目位于海南省三亚市，收集小区屋面、道路、绿地雨水经过过滤、消毒工艺，处理完的雨水用于浇灌、冲洗地面，雨水收集池规模360m，小区每年节约自来水量约2.9万吨，节水效果显著。
案例2：龙岗河流域（龙岗、宝龙、坪地街道）小区排水管网清源改造坪地社区服务站项目。
项目位于深圳市龙岗区坪地街道，工程实施前，当地地面自然渗透系统严重破坏，没有收集装置，随意排放，每逢雨季，雨水汇集，造成交通受阻。
为保证雨水有效渗透与收集，采用渗透排水系统处理，安装规模10000米。
项目完成后，雨水通过渗透排水系统渗透补充地下水，多余雨水通过渠道被收集再利用，路面不再汇集雨水，交通顺畅，环境得到改善。
应用情况适用于建筑小区（居民区、公共建筑区、厂区）以及广场公园、绿化地、工业园区等。

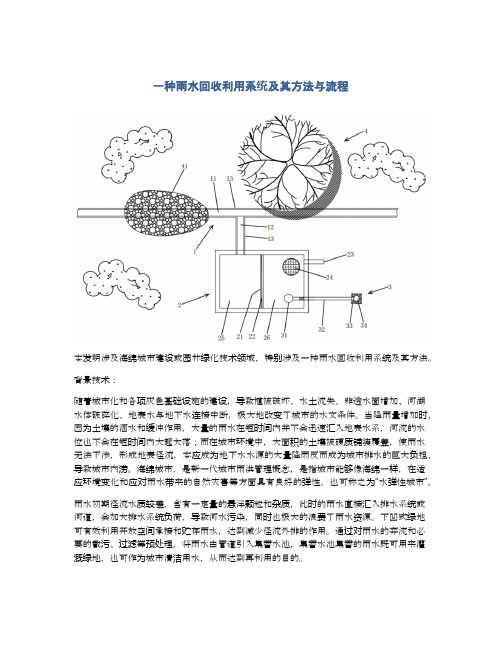

一种雨水回收利用系统及其方法与流程本发明涉及海绵城市建设或园林绿化技术领域，特别涉及一种雨水回收利用系统及其方法。
背景技术：随着城市化和各项灰色基础设施的建设，导致植被破坏、水土流失、非透水面增加、河湖水体破碎化、地表水与地下水连接中断，极大地改变了城市的水文条件。
当降雨量增加时，因为土壤的涵水和缓冲作用，大量的雨水在短时间内并不会迅速汇入地表水系，河流的水位也不会在短时间内大起大落；而在城市环境中，大面积的土壤被硬质铺装覆盖，使雨水无法下渗，形成地表径流，本应成为地下水水源的大量降雨反而成为城市排水的巨大负担，导致城市内涝。
海绵城市，是新一代城市雨洪管理概念，是指城市能够像海绵一样，在适应环境变化和应对雨水带来的自然灾害等方面具有良好的弹性，也可称之为“水弹性城市”。
雨水初期径流水质较差，含有一定量的悬浮颗粒和杂质，此时的雨水直接汇入排水系统或河道，会加大排水系统负荷，导致河水污染，同时也极大的浪费了雨水资源。
下凹式绿地可有效利用开放空间承接和贮存雨水，达到减少径流外排的作用。
通过对雨水的弃流和必要的截污、过滤等预处理，将雨水由管道引入集蓄水池，集蓄水池集蓄的雨水既可用来灌溉绿地，也可作为城市清洁用水，从而达到再利用的目的。
申请公布号为cn201720451048.3的中国专利《一种城市绿地的雨水处理系统》公开了一种城市绿地雨水处理系统，包括设于绿地的种植层下方的过滤层和储水空腔；储水空腔内设有浇灌装置；绿地的外围设有雨水收集沟，雨水收集沟底部设有集水沉淀井，集水沉淀井的侧壁上设有用于连通所述储水空腔和集水沉淀井的出水管；集水沉淀井连接至一蓄水池，集水沉淀井和蓄水池之间设有供水口，供水口上液位控制阀门一，当集水沉淀井内液面低于供水管，液位控制阀门一自动打开；集水沉淀井连接至市政排水系统。
可知，通过上述方案，能够使储水装置的储存水量长期稳定，具有高效收集回用雨水、并且随时能从储水装置中取水浇灌的效果。
一种雨水收集利用系统的制作方法本实用新型涉及工地水资源再利用技术领域，尤其涉及一种雨水收集利用系统。
背景技术：节能减排、绿色施工以及节能降耗是建筑工程施工现场的必然措施，其中节约水资源显得尤为重要。
建筑工地在施工作业过程中需要大量的水资源来抑制扬尘或者对工程该车辆冲洗，而建筑工地的工期通常较长，所需要的水资源数量很大，但是由于缺少科学的水资源再利用措施，往往会导致工地变成水资源使用的重灾区。
目前大多建筑工地现场的雨水均是自然排放，没有收集再利用，对水资源是一种浪费，且，雨季过程中产生的雨水的排放不畅对建筑工地施工现场的作业也存在一定的影响。
技术实现要素：本实用新型提供了一种雨水收集利用系统，能够实现工地水资源的再利用，有效节约了水资源，降低了成本。
为了达到所述目的，本实用新型采用如下技术方案：一种雨水收集利用系统，其特征在于：包括雨水井、雨水总汇管、水池、净化装置、洗车台以及围栏喷雾装置，所述雨水井和所述雨水总汇管与所述水池连通，所述水池通过所述净化装置与所述洗车台和所述围栏喷雾装置连通。
作为一种优选，所述雨水总汇管与所述水池之间设有弃流装置，所述弃流装置与市政排污管连通。
作为一种优选，所述雨水总汇管与排水沟连通。
作为一种优选，所述排水沟周边设有渗水砖或渗水混凝土层。
作为一种优选，所述洗车台包括喷头、排水沟和沉淀池，所述沉淀池与所述水池连通。
作为一种优选，所述水池内设有抽水管，所述抽水管与所述净化装置连接。
综上，与现有技术相比，本实用新型的优点在于：能够实现工地水资源的全面、高效回收再利用，有效节约了水资源，提高了建筑工程的经济效益；配合快速渗水排材料的使用，避免了雨量过大时的雨水聚积对施工作业的影响。
附图说明图1是本实用新型雨水收集系统示意图；图2是本实用新型的结构示意图。
图中的标号如下：1．雨水井，2．雨水总汇管，3．水池，31．抽水管，4．净化装置，5．洗车台，51．排水槽，52．沉淀池，6．围栏喷雾装置，7．弃流装置，8．排水沟，9．市政排污管。
雨水收集再利用系统研究设计与工程中的实际应用【摘要】本文就节约水资源，利用回收雨水，将其用在景观补水、绿地喷灌及道路浇洒等工程项目上，雨水回收的可行性、处理量、处理工艺流程进行阐述，并对设计中的设备造型、工艺特点进行了介绍。
【关键词】雨水收集、再利用、研究设计，应用。
中图分类号：tu991.11+4文献标识码： a 文章编号：1引言水是人类赖以生存不可缺少的条件，水资源的贫乏，给全世界敲响了警钟，人类为寻找水源、节约用水苦苦的在思索、在行动，在利用好天源水资源的同时，怎样回收雨水，循环利用，这也是我们科技人员研究的课题和职责所在。
缺水基本上是世界普遍存在的问题，我国也是一个缺水大国，据专家指出——2010年后，我国将进入严重缺水时期；到2030年，我国缺水400亿立方米至500亿立方米，将会出现缺水高峰。
水资源短缺将会导致生态环境的恶化，导致影响民生和经济发展，因此寻找节约用水、实行雨水的综合治理与利用已经成为一个重要的新兴课题，全国各级政府都很重视这方面的工作，雨水的收集再利用也受到越来越多的关注。
同时也出现采取不同的办法，将雨水收集再利用的实例。
2 系统概述雨水回用技术系指收集区块的屋面、地面及绿地的雨水，进行相应处理，回用于绿地喷灌、道路冲洗及景观水体补水等用途，以达到节水目的。
其处理流程图如下：水收集处理工艺流程图本项目为长沙某工程的雨水收集再利用系统，此项目总占地面积17.2万平米，雨水收集屋面面积约为5.32万平米，绿地收集面积约为7.66万平米。
雨水收集处理后用作景观水体补水、绿化浇灌、道路冲洗及洗车用水。
3 设计原则（1）针对项目情况做原水水质预测，并根据预测水质状况选用适当的处理工艺，确定水处理流程；采用先进、高效、安全的处理工艺及设备，整个工艺流程简洁，占地面积尽可能小。
（2）系统进行最优化设计，使方案经济可行，运行稳定，水处理设施应方便安装及运营管理；系统运行费用低、后期维护费用低；水处理设备在运行上有较大灵活性和可调性，以适应水质水量的变化。
雨水的收集和利用有什么技术创新在全球水资源日益紧张的背景下，雨水的收集和利用成为了一项备受关注的课题。
为了更高效地收集和利用雨水，众多技术创新不断涌现，为解决水资源短缺问题带来了新的希望。
一、新型雨水收集系统传统的雨水收集方式往往较为简单粗放，而如今，新型的雨水收集系统更加智能化和高效化。
例如，一些地区采用了智能雨水感应收集系统，通过传感器实时监测降雨量和雨势，自动调整收集装置的角度和容量，以最大限度地收集雨水。
还有一些建筑在设计时就融入了独特的雨水收集结构。
比如，屋顶采用特殊的弧形或倾斜设计，能够让雨水更顺畅地流入收集管道，减少雨水在屋顶的滞留和蒸发损失。
二、高效的过滤和净化技术收集到的雨水往往需要经过过滤和净化才能使用。
在这方面，也出现了不少创新技术。
纳米过滤技术的应用使得过滤精度大大提高，能够有效去除雨水中的微小颗粒、有机物和细菌等污染物。
生物净化技术也逐渐崭露头角，通过利用微生物的代谢作用，分解雨水中的有害物质，同时增加水中的氧气含量，提高水质。
另外，一些复合净化技术将物理过滤、化学处理和生物净化相结合，实现了对雨水更全面、更高效的净化，使处理后的雨水能够达到更高的使用标准。
三、雨水储存技术的创新为了更好地储存收集到的雨水，新的储存技术不断发展。
地下储水罐的应用越来越广泛，它们不仅不占用地面空间，而且能够保持相对稳定的水温，减少水分蒸发。
一些地方还采用了可折叠的柔性储水装置，在雨季时可以展开增大储水量，旱季时则可以折叠起来节省空间。
智能储水系统能够根据用水需求和雨水供应情况，自动调节储水容量和出水速度，实现雨水的合理调配和使用。
四、雨水利用的多元化途径雨水的利用不再局限于简单的灌溉和冲洗，而是呈现出多元化的趋势。
在城市景观设计中，雨水被用于打造生态水景，如人工湖、溪流等，不仅美化了环境，还能起到调节局部气候的作用。
雨水也被用于补充城市的地下水，通过专门的渗透设施，让雨水回灌地下，补充地下水资源。
雨水收集与再利用系统设计标题：用物理定律为基础的雨水收集与再利用系统设计引言：随着全球水资源短缺问题的加剧，寻求可持续发展的水资源利用方式成为当务之急。
雨水收集与再利用系统是一种有效的解决方案，通过利用物理定律，可以在许多环境中收集与利用雨水。
本文将详细解读物理定律与实验准备、过程，并讨论雨水收集与再利用系统的应用和相关专业角度。
一、物理定律与实验准备：1. 蒸发与凝结定律：根据蒸发与凝结定律，我们可以利用蒸发器和冷凝器来收集雨水。
实验准备包括选择合适的蒸发材料和冷凝材料，并配置适当的设备。
2. 流体静力学定律：流体静力学定律告诉我们液体在容器中的压力是均匀的。
因此，我们可以利用这一定律设计一个雨水收集系统，以确保多个收集点具有相同的水压力。
实验准备包括选取合适的容器和管道，并确保它们的连接完好。
3. 水的表面张力定律：水的表面张力定律告诉我们水分子之间存在着相互吸引力。
我们可以利用这一定律设计一个雨水收集系统，以最大程度地减少雨水的浪费。
实验准备包括选择合适的收集设备和表面处理方法，以增加雨水流入设备的概率。
二、实验过程：1. 安装蒸发器和冷凝器：根据实验准备中选择的蒸发材料和冷凝材料，安装蒸发器和冷凝器设备。
确保设备之间有恰当的连通管道，并且管道中无漏损。
2. 设计雨水收集系统：根据流体静力学定律，选择合适的容器和管道，设置多个收集点，以确保各个收集点具有相同的水压力。
3. 表面处理：根据水的表面张力定律，选择合适的收集设备和表面处理方法。
例如，可以在设备表面涂覆一层特殊涂层，以减少雨水的表面张力，使其更容易被吸收入设备内部。
4. 实施雨水收集与再利用系统：完成实验准备和设计后，开始实施雨水收集与再利用系统。
收集到的雨水经过蒸发器和冷凝器的处理，使其变为纯净水，并储存于合适的容器中以备后续利用。
三、系统应用和其他专业性角度：1. 农业应用：利用雨水收集与再利用系统，可以在农田中灌溉作物。
通过控制水的流量和灌溉周期，可以最大程度地提高作物生产力，并减少农业用水的需求。
简的研发组注册号BSQC-2017-01小组名称浙江宝晟建设有限公司舟山市青少年体校工程QC小组课题注册号BSKTQC-2017-01课题名称简易雨水收集再利用系统的研发课题类型创新型组建日期2017.3.20活动时间2017.3.20-2017.6.28小组成员姓名性别年龄文化程度职务职称组内职务制表人：盛志海审核人：毛斌华制图时间：2017年3月20日三、选题理由四、设定目标1、有效地收集施工现场的雨水资源。
2、实现收集的雨水充分利用，利用率达到100%。
3、符合绿色施工要求，做好“四节一环保”中的节水施工。
五、方案的提出与选择1、提出方案QC小组根据本工程的特点，和以往的做法，鼓励大家大胆思考、互相启发、集思广益，最后提出了如下二种方案。
1）、方案一：采用PP模块雨水收集系统（如图5-1）。
雨水收集模块是一种可以用来储存水，但不占空间的新型产品；具有超强的承压能力；95%的镂空空间可以实现更有效率的蓄水。
该系统将大面积的雨水收集起来并储存在地下“空间”，通过管道、阀门、水泵等管网将储存的雨水二次利用。
PP模块雨水收集系统建造成本为1500元/m³。
图5-1 PP模块雨水收集系统图制图人：盛志海审核人：毛斌华制图时间：2017.3.30 2）、方案二：采用改装的玻璃钢雨水收集池。
从市场上购买一个容量为30m³的玻璃钢化粪池，改装成雨水收集池（如图5-2）。
雨水通过设置在现场四周的排水沟汇入拦污井，再流入玻璃钢雨水收集池，经过三级沉淀过滤，最后通过加压水泵输送至车辆清洗、路面降尘、厕所冲水。
车辆清洗后的水和路面降尘后的水通过废水回收系统经过拦污井流回玻璃钢收集池，经过三级沉淀以后再用于车辆清洗、路面降尘、厕所冲水。
使收集到的雨水得到了循环利用，利用率达到了100%（如图5-3）。
图5-2 玻璃钢雨水收集改装剖面图制图人：傅存波审核人：毛斌华制图时间：2017.3.30图5-3 玻璃钢雨水收集与利用系统示意图制图人：傅存波审核人：毛斌华制图时间：2017.3.302、方案的可行性分析与比较小组成员经过全方面思考、探讨，对二种方案的优缺点进行分析比较，见表5-1。
方案的可行性分析与比较表5-1方案类型优点缺点实用性方案一采用PP模块雨水收集系统1、安装工艺简单2、收集的雨水水质较好3、自动化程度高4、承压能力好1、施工成本高2、重复利用率低3、后期维护复杂1、绿化养护2、车辆清洗3、冲厕所4、降尘方案二采用改装的玻璃钢雨水收集池1、安装工艺简单2、雨水收集效果较好3、自动化程度高4、施工成本低5、可重复使用1、沉淀物需定期清理2、承压能力差1、车辆清洗2、冲厕所3、降尘制表人：盛志海审核人：毛斌华制表时间：2017.4.23、方案的选定通过比较分析，小组成员通过讨论认为第二种方案采用改装的玻璃钢雨水收集池更适合施工现场临时使用，且在施工成本和重复使用方面比第一种方案有明显的优势，确定方案二为最优雨水收集方案。
六、制定对策表方案确定后，QC小组立即组织成员对雨水回收再利用系统进行了仔细研究讨论，针对活动实施过程中可能产生的一些问题进行了探讨；1、如何有效收集雨水资源。
2、收集的雨水杂质较多如何处理。
3、车辆清洗后的废水怎样回收。
4、收集池里的垃圾能否及时清理。
根据探讨的问题制定了对策表，如表6-1。
对策表表6-1序号主要问题对策目标措施地点完成时间负责人1如何有效收集雨水资源在场地硬化时做好有组织流水，雨水通过排水沟汇入收集池雨水充分收集选择合适的位置建造收集池，在场地硬化时设置好泛水，使雨水充分流入排水沟，再通过排水沟汇入收集池现场2017年3月25日朱江2收集的雨水杂质较多如何处理增加一座拦污井减少收集池中的沉淀垃圾砖砌一座拦污井，雨水先通过拦污井过滤再流入收集池现场2017年3月28日门永友3车辆清洗后的废水怎样回收车辆清洗台设置废水回收系统废水通过排水沟、拦污井流在清洗台设置工字型排水沟，在出水口处设置拦污栅，盖板采用现场2017年3月29日唐宇斌入收集池方管格栅4收集池里的垃圾能否及时清理及时高效清理收集池中的垃圾，减少垃圾进入收集池及时清理收集池垃圾在方管格栅处包一道渔网，并采用自动排污泵及时高效清理沉淀垃圾现场2017年4月5日贺盛盛制表人：盛志海审核人：毛斌华制表时间：2017.4.5七、对策实施实施一、在场地硬化时做好有组织流水，雨水通过排水沟汇入收集池。
图7-1 雨水收集系统平面布置图制图人：傅存波审核人：毛斌华制图时间：2017.4.52、由于降雨面积大，单位雨量小，必须收集足够的雨水资源，才能保证雨水的利用价值，首先小组成员门永友组织泥工班组对场地进行混凝土硬化，并按图设置排水沟和泛水方向。
3、在收集池取水口增加市政给水，在用水量超过蓄水量时，可及时补充水量。
4、对于排水方式的选择，小组经过讨论对以下两种方式进行了比较：方法一：暗敷排水管，雨水通过设置在道路和建筑物四周的雨水口流入排水管。
由于建筑工地沙土、木屑较多，时间长了容易堵塞，不易清理沉积物。
方法二：采用排水沟，在现场四周设置排水沟，排水流畅，便于清理，不容易堵塞。
经过比较，方法二维护更加简便，小组确定采用排水沟排水。
实施效果：雨水按预期效果汇入排水沟，经排水沟流入拦污井再至雨水收集池，能充分收集雨水资源。
实施二、增加一座拦污井1、由于收集的雨水含泥量较高，且有一定的杂质。
经过小组商量确定在收集池前面增加一座砖砌拦污井，雨水通过排水沟流入拦污井，减少泥沙、木屑、树枝等垃圾流入收集池，同时也减少了收集池中的沉淀垃圾的排污次数。
2、多余的雨水通过排水管排入市政雨水井。
效果检查：经过沉淀的雨水水质和储量能满足车辆清洗、厕所冲水、路面降尘的需求。
达到了预期目的。
实施三、车辆清洗台设置废水回收系统1、在车辆自动化清洗台处设置工字型排水沟，清洗后的废水通过排水沟回流拦污井，经收集池三级沉淀后再次喷淋利用，形成自动循环利用。
2、拦污井中的垃圾及时清理，使水流畅通无阻。
效果检查：经观察，车辆清洗后的废水通过排水沟顺利回流至收集池，达到了预期效果。
实施四、及时高效清理收集池中的垃圾，减少垃圾进入收集池。
1、为防止大石块堵塞，在清洗系统中安装了方铁管格栅，但方铁管格栅容易被堵塞，从而影响水的正常流动，而人工清理往往费时费力且影响车辆行驶，为此小组成员经过讨论决定在方铁管格栅的外面再包一层渔网，更有效阻止大石块，处理垃圾时只要收网就可以完成清理工作。
2、为及时清理池底垃圾，小组决定在池底安装一台FYB不锈钢耐腐蚀液下泵，定期将沉淀的垃圾排出去。
效果检查：经过小组统计发现，收集池的垃圾能及时清理，洗车槽方铁管格栅处堵塞次数大大降低，基本达到了活动的目的。
八、效果检查1、项目部已经按照本小组研发的简易雨水收集再利用系统设计图完成了实际施工及设备安装，并已经投入使用。
本次小组活动大大提高了雨水资源的利用率，减少了工程自来水的用量，减轻了市政供水的压力。
利用自动清污泵，减少了人工清理沉淀垃圾的工作。
⑴根据以往施工经验，车辆清洗、厕所清洗用水、路面降尘等措施用水量为0 .2T/㎡。
通过使用雨水收集再利用系统，用于车辆清洗、路面降尘、厕所清洗用水等的用水量能节约用水约60%（13400×0.2×60%=1608吨），为项目部节省费用16 08×5=8040元。
⑵沉淀垃圾人工清理（基础工程为每日一清，其他施工时段为每星期一清）经统计清理时间为106天，清理费用为106天×150元/工日=15900元。
采用自动化清污设备，除去设备采购费用4500元，能节省清理费用为15900-4500=11400元。
2、根据绿色施工“四节一环保”要求，作为“四节”之一的节约用水，也就成了本工程的一个重点，经全体小组成员的共同努力，开发利用雨水、废水回收利用技术，在建筑工程施工节水上推动了同行业在此领域的向前发展。
在同行业有广泛的示范作用，具有较好的环境、社会综合效益。
九、巩固措施团队精神QC 工具运用技巧为使本次活动成果能继续保持下去，在以后的施工过程中继续使用该项成果。
小组成员对资料进行了汇总，并编制了《简易雨水收集再利用系统的作业指导书》（BS-ZDS2017-1）上报给公司，在企业范围内推广应用。
十、总结及今后打算1、总结本次QC 活动取得很好的效果，通过实施，节约了资源，提高了经济性，为项目部创造了应有的价值，达到了活动的目的。
通过此次活动，使本小组施工管理素质得到很好的提高，项目部管理有了更好的配合，能科学、人性化的进行管理。
小组各方面综合素质也有了质的提高（见综合素质评价表及雷达图），在节能环保意识、进取精神、团队精神、改进意识方面等方面都有了很大的提高，但在QC 工具运用技巧、工作热情和干劲还有提高的空间。
综合素质评价表 表10-1序 号评价内容活动前（分）活动后（分）1团队精神60902节能环保意识60953进取精神75904QC 工具运用技巧65755工作热情和干劲70806改进意识7095制表人：盛志海 审核人：毛斌华 制表时间：2017.6.28图10-1 综合素质自我评价雷达图制图人：盛志海审核人：毛斌华制图时间：2017.6.282、今后打算此次活动已达到了预期的目标，待竣工以后，玻璃钢雨水收集池还可以接着用于下个工程。
本小组在今后的实施过程中将继续改进，不断学习与创新，为公司及项目部创造更多的价值。
