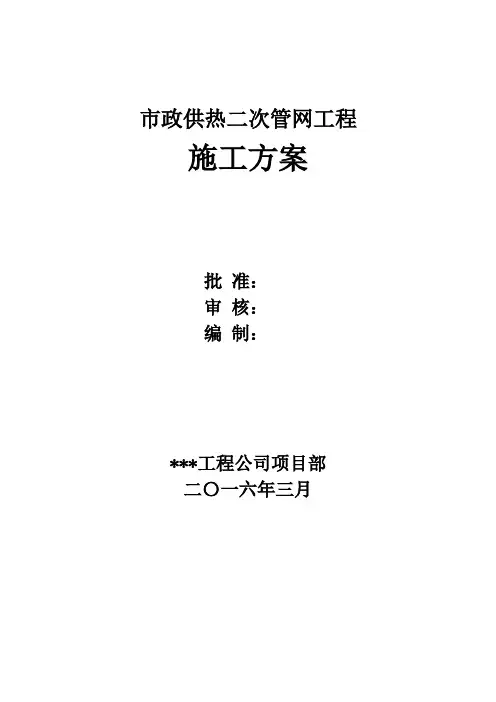

市政供热二次管网工程施工方案批准：审核：编制：***工程公司项目部二〇一六年三月市政供热管网施工技术方案1、工程概况及特点1.1工程建设概况本次供热管网工程位于xx市新市区拆并小锅炉小西沟下庄子二次管网工程。
供水温度95℃，回水温度70℃，管道设计压力1.0MP，耐温10℃0。
管道采用20#无缝钢管，最大管径为300mm。
1.2建筑设计特点本工程主要是在现有的公路、绿化带上、门面房前及居民小区内以土方开挖、砌井及钢筋砼井、钢筋砼固定墩、供热管线安装、土方回填为主，工程量大，工序简单，质量要求严等特点。
1.3结构设计特点本工程为供热二次(直埋)供热管道，管道DN≥200mm。
的采用高频螺旋钢管，材质为Q235-A或Q235-B，管道DN≤150mm的采用无缝钢管，材质为20号钢。
钢制部件材质的选择必须满足GB/T12459-90、GB/T1340-92和SY5257-9l中的加工要求。
保温外护管采用高密度聚乙烯塑料管，密度为940～965Kg/m3拉伸屈服强度不应小于19Mpa，断裂伸长率不应小于350%，高密度聚乙烯塑料管的纵向回缩率不应大于3%，聚氨酯泡沫保温层材料要求密度为60～Kg/m3，抗压强度不小于0.2Mpa，吸水率不得大于0.3%，导热系数不大于0.027W/m.K。
管道周围用中砂回填作为保护层。
检查井底板为C10砼，井壁为M7.5水泥砂浆砌筑Mu砼砌体及C30钢筋砼。
管道阀门有截止阀和偏心蝶阀，均为法兰连接，金属密封。
管沟沟底夯实后填细砂，厚度为100mm，敷设管道后，分层填砂(每层100mm)至管顶上方100mm，在供水管与回水之间通铺一道标志砖，然后回填土，回填土分层夯实。
管道设砼支墩，2200×1200×1300；2600×1200×1400，HPB235级钢筋（Φ）C20砼浇筑，设钢制固定架。
管网设有检查井、盲沟和补偿井。
检查井底板采用素砼，下设砼垫层，井壁采用Mb7.5水泥砂浆砌筑MulO砼块(设爬梯)，井室内外壁均抹25厚1：2.5水泥砂浆，内掺适量防水剂，井底设集水坑，盖板采用钢筋砼板，设有人孔、井座和井盖。
天津市津能滨海热电有限公司供热水网二次网及户内采暖系统设计、施工及交接验收办法1.6工程竣工验收工作应在工程施工全部完成，并进行试压、清洗合格，具备初运行条件后进行。
2.二次网2.1考虑到居民小区供热的安全性，二次网补偿和应力均按90℃计算。
二次网设计压力为1.6MPa；对于超高层系统（高度120米以上），应设换热接力层以保证二次网设计压力不超过1.6MPa。
二次网运行参数、水力平衡计算按户内系统形式进行确定。
2.2管材选择：直埋管道选择高密度聚乙烯外护套聚氨脂泡沫塑料预制保温管，其质量应符合《聚氨脂泡沫塑料预制保温管》（CJ/T3002-1992）标准有关规定；当管径≥DN200时，选用Q235B系列螺旋焊缝钢管, 其质量应符合《城市供热用螺旋埋弧焊钢管》（CJ/T3022-1993）标准有关规定；当管径＜DN200时，选用20#钢无缝钢管，其质量应符合《输送流体用无缝钢管》（GB/T8163-1999）标准有关规定。
2.3管道敷设方式与连接方式：新建、补建建筑物外二次网管道均采用无补偿直埋冷安装敷设方式，管道连接均采用焊接连接方式。
锅炉并网项目建筑物外二次网首先考虑充分利用原有室外管网，若原管网采用直埋敷设方式，当管网达到使用年限时，则更换管道，仍采用直埋敷设方式；若原管网采用架空敷设方式，当管网出现质量问题或不能保证正常供热时，更换管道并将架空敷设方式改为直埋敷设方式。
2.4二次网供回水管道的顺序：按照“面对换热站来水方向，左供右回”的原则敷设。
2.5地下室或地下构筑物外墙有热力管道穿过时，必须采用柔性防水套管。
2.6阀门：各分段、分支阀门，当管径＞DN300时，采用双向金属硬密封蝶阀，当管径≤DN300时选用预制保温球阀；阀门均为钢制阀门；阀门压力等级为1.6MPa，允许工作温度90℃以上；建筑物热力入口处阀门采用法兰连接方式，其他分段、分支阀门均采用焊接连接方式。
2.7直埋供热管道采用预制三通管件，三通支管必须由管路上方引出。

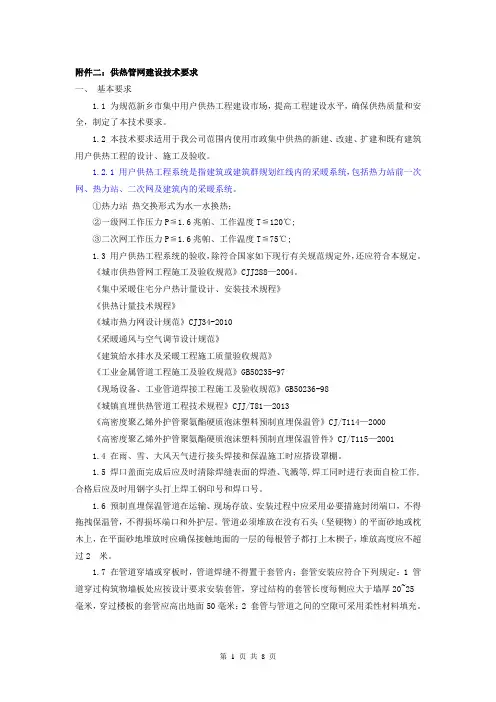

附件二：供热管网建设技术要求一、基本要求1.1 为规范新乡市集中用户供热工程建设市场，提高工程建设水平，确保供热质量和安全，制定了本技术要求。
1.2 本技术要求适用于我公司范围内使用市政集中供热的新建、改建、扩建和既有建筑用户供热工程的设计、施工及验收。
1.2.1 用户供热工程系统是指建筑或建筑群规划红线内的采暖系统，包括热力站前一次网、热力站、二次网及建筑内的采暖系统。
①热力站热交换形式为水—水换热；②一级网工作压力P≦1.6兆帕、工作温度T≦120℃;③二次网工作压力P≦1.6兆帕、工作温度T≦75℃;1.3 用户供热工程系统的验收，除符合国家如下现行有关规范规定外，还应符合本规定。
《城市供热管网工程施工及验收规范》CJJ288—2004。
《集中采暖住宅分户热计量设计、安装技术规程》《供热计量技术规程》《城市热力网设计规范》CJJ34-2010《采暖通风与空气调节设计规范》《建筑给水排水及采暖工程施工质量验收规范》《工业金属管道工程施工及验收规范》GB50235-97《现场设备、工业管道焊接工程施工及验收规范》GB50236-98《城镇直埋供热管道工程技术规程》CJJ/T81—2013《高密度聚乙烯外护管聚氨酯硬质泡沫塑料预制直埋保温管》CJ/T114—2000《高密度聚乙烯外护管聚氨酯硬质泡沫塑料预制直埋保温管件》CJ/T115—20011.4 在雨、雪、大风天气进行接头焊接和保温施工时应搭设罩棚。
1.5 焊口盖面完成后应及时清除焊缝表面的焊渣、飞溅等,焊工同时进行表面自检工作,合格后应及时用钢字头打上焊工钢印号和焊口号。
1.6 预制直埋保温管道在运输、现场存放、安装过程中应采用必要措施封闭端口，不得拖拽保温管，不得损坏端口和外护层。
管道必须堆放在没有石头（坚硬物）的平面砂地或枕木上，在平面砂地堆放时应确保接触地面的一层的每根管子都打上木楔子，堆放高度应不超过2 米。
1.7 在管道穿墙或穿板时，管道焊缝不得置于套管内；套管安装应符合下列规定：1 管道穿过构筑物墙板处应按设计要求安装套管，穿过结构的套管长度每侧应大于墙厚20~25毫米，穿过楼板的套管应高出地面50毫米；2 套管与管道之间的空隙可采用柔性材料填充。
换热站二次技术标准换热站的二次技术标准包括以下内容：1. 换热站的选址和规模：换热站的选址应有利于供热管网的合理布局，尽量设在小区的中部位置。
单套换热机组的供热面积不超过10万平方米为最佳。
2. 设备配置：换热站内应分设设备间、控制间和供热服务间。
设备间内应配置单套换热机组，使用面积不小于50平方米，地面为混凝土地面，刷浅蓝色油漆，内墙面刷内墙涂料。
机组设备应悬挂功能牌，门口设挡鼠板。
控制间使用面积不小于12平方米，配电室门刷防火涂料，并张贴配电室警示标志。
供热服务间主要用于供热管理和服务准备，应设办公室，面积不小于80平方米，内设独立卫生间。
3. 净高度要求：换热站的净高度应不低于米，站内安罝两套及以上机组的净高度应不低于米。
4. 施工与验收：换热站标准化建设的施工与验收必须严格执行CJJ城镇供热管网工程施工及验收规范。
5. 安全与环保：换热站应采取必要的安全措施，确保设备运行安全和人员安全。
同时，应采取环保措施，减少噪音、震动和污染物排放，确保换热站运行符合环保要求。
6. 运行管理：换热站应建立完善的运行管理制度，确保设备正常运行、维护及时、节能减排。
同时，应加强人员培训和管理，提高换热站运行管理的水平和效率。
7. 监控系统：换热站应配备先进的监控系统，对设备运行状态、温度、压力等参数进行实时监测和记录，确保设备运行安全可靠。
同时，监控系统还应具备数据存储和分析功能，为换热站优化运行提供数据支持。
8. 节能减排：换热站应采取节能减排措施，降低能耗和污染物排放量。
例如，采用高效换热器、优化设备配置、合理调节供热量等措施，提高换热效率，降低能源消耗。
9. 维护保养：换热站应定期进行维护保养，确保设备长期稳定运行。
对于易损件和关键部件，应定期更换或检修，防止设备故障影响供热效果。
10. 应急预案：换热站应制定应急预案，应对突发事件和异常情况。
应急预案应包括应急组织、通讯联络、抢险救援等方面的内容，确保快速有效地应对突发事件。
小区供暖二次管网施工方案1. 引言在小区供暖系统中，二次管网是连接采暖设备和用户的重要组成部分。
二次管网的施工方案对于供暖系统的正常运行和用户的舒适度有着重要影响。
本文将详细介绍小区供暖二次管网的施工方案。
2. 施工前准备在进行小区供暖二次管网的施工前，需要进行详细的规划和准备工作。
•管道布局规划：根据小区的具体情况和用户的需求，合理规划二次管网的布局，确定管道的走向和分支点位置。
•材料准备：根据设计要求，准备好符合标准的供暖管道和附件材料，包括管道、管件、阀门等。
•设备准备：确保采暖设备，如锅炉、热水器等已经安装好并处于正常工作状态。
3. 施工步骤3.1. 清理施工区域在施工前，需要清理施工区域，确保没有杂物和障碍物影响施工。
3.2. 安装主干管道首先，需要安装主干管道。
主干管道是连接采暖设备和二次分支管道的主要管道，其直径一般较大。
安装主干管道时，需要注意以下几点：•管道敷设：根据管道规格和设计要求，进行管道的敷设。
要保证管道的坡度适当，以防止积水影响供暖效果。
•管道固定：使用专用支架和固定件将管道固定在墙壁或其他支撑物上，确保管道的稳定性和安全性。
•管道连接：使用合适的管件将管道进行连接，确保连接处密封可靠，不漏水。
3.3. 安装二次分支管道在安装主干管道后，需要安装二次分支管道。
二次分支管道是将主干管道中的热水分配到各个用户的管道，其直径一般较小。
安装二次分支管道的步骤如下：•管道分支：根据设计要求，确定二次分支管道的位置和数量，进行管道的分支。
•管道敷设和固定：根据设计要求和用户的需求，进行管道的敷设和固定，保持管道的坡度适当和稳定性良好。
•管道连接：使用合适的管件将管道进行连接，确保连接处密封可靠，不漏水。
•安装阀门和附件：根据设计要求，安装阀门、温控阀等附件，以便控制供暖系统的运行和调节用户的室温。
3.4. 进行管道保温为了减少热能损失和保护管道的正常运行，需要对管道进行保温处理。

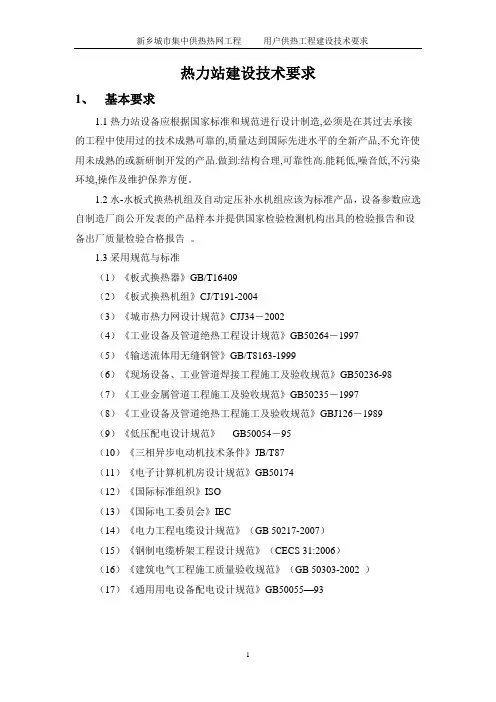

热力站建设技术要求1、基本要求1.1热力站设备应根据国家标准和规范进行设计制造,必须是在其过去承接的工程中使用过的技术成熟可靠的,质量达到国际先进水平的全新产品,不允许使用未成熟的或新研制开发的产品.做到:结构合理,可靠性高.能耗低,噪音低,不污染环境,操作及维护保养方便。
1.2水-水板式换热机组及自动定压补水机组应该为标准产品，设备参数应选自制造厂商公开发表的产品样本并提供国家检验检测机构出具的检验报告和设备出厂质量检验合格报告。
1.3采用规范与标准（1）《板式换热器》GB/T16409（2）《板式换热机组》CJ/T191-2004（3）《城市热力网设计规范》CJJ34－2002（4）《工业设备及管道绝热工程设计规范》GB50264－1997（5）《输送流体用无缝钢管》GB/T8163-1999（6）《现场设备、工业管道焊接工程施工及验收规范》GB50236-98（7）《工业金属管道工程施工及验收规范》GB50235－1997（8）《工业设备及管道绝热工程施工及验收规范》GBJ126－1989（9）《低压配电设计规范》GB50054－95（10）《三相异步电动机技术条件》JB/T87（11）《电子计算机机房设计规范》GB50174（12）《国际标准组织》ISO（13）《国际电工委员会》IEC（14）《电力工程电缆设计规范》（GB 50217-2007）（15）《钢制电缆桥架工程设计规范》（CECS 31:2006）（16）《建筑电气工程施工质量验收规范》（GB 50303-2002 ）（17）《通用用电设备配电设计规范》GB50055—93所有与设计、制造、使用本次采购安装设备有关的国际标准、国家标准、行业标准。
1.4上述技术标准和规范如有不涉及之处或未能达到国际和国家最新标准时，应使本次采购设备选用的材料、零部件符合最新版本的国际和国家标准、规范，并提供所采用的国际和国家标准、规范以及所采用版本的有关技术资料。
目录一、施工方案及技术措施 (1)二、质量保证措施 (11)三、工期目标及保证措施 (16)四、施工安全措施计划 (17)五、文明施工措施计划 (21)六、施工环保措施计划 (22)七、冬季和雨季施工方案 (23)八、施工现场总平面布置 (24)九、项目组织管理机构 (25)十、竣工验收的协调配合方案 (26)十一、竣工图的绘制 (28)十二、项目移交 (30)十三、新技术、新材料、新工艺、新设备的应用 (30)一、施工方案及技术措施(1)工程概况1.1工程名称：热力小区二次供热管网建设工程项目1.2建设地点：市1.3建设单位：热力有限公司1.4质量要求：达到国家现行《工程质量验收规范》合格标准1.5施工工期：自合同签订之日起至30日内竣工验收并交付整个工程1.6质保期：2个采暖季(2)招标内容：（1）每个标段小区供热二次管网安装工程，项目起点位置为从换热站房始，敷设至楼热力小室安装及所有管道及阀门、附件的施工及保温；（2）每栋楼的供热二次管网立管连接安装及所有管道及阀门、附件的施工及保温；（3）供热二次管网立管至每户热力小室预留相应尺寸带丝头短管止安装及所有管道及阀门、附件的施工及保温。
以上所述标段各小区项目内容详见图纸。
（3）执行标准3.1《城镇供热管网设计规范》（CJJ34-2010）中与热力站有关章节。
3.2《特种设备安全监督条例》国务院549号令。
3.3《城镇供热管网工程施工及验收规范》CJJ283.4《建筑工程施工质量验收统一标准》GB50300－20013.5《工业设备及管道防腐工程施工及验收规范》GB50727-20113.6《工业金属管道工程施工规范》GB502353.7《现行设备、工业管道工程施工规范》GB502363.8《混凝土工程施工质量验收规范》3.9《钢筋工程施工质量验收规范》3.10《电气装置安装工程盘、柜及二次回路施工及验收规范》GB50173.11《电气装置安装工程接地装置施工及验收规范》GB501693.12《自动化仪表工程施工及验收规范》GB500933.13《工业自动化仪表工程质量检验平等标准》GBJ1313.14《工业设备及管道绝热工程施工质量验收规范》-GB50185-20103.15投标人多年来施工中积累的经验；施工管理、技术管理、设备装备能力及技术员等资源情况。
换热站二次技术标准一、引言换热站是供热系统中的重要组成部分，其性能和质量直接影响着供热系统的运行效率和安全可靠性。
为了保障换热站的设计、建设和运行达到一定的技术水平，制定相应的换热站二次技术标准是非常必要的。
本标准的制定旨在规范换热站的设计、施工和运行，提高供热系统的整体性能，保障用户的舒适度和安全。
二、适用范围本标准适用于城市集中供热系统中的换热站二次设备，包括供水泵、循环泵、换热器、阀门、管道、控制系统等相关设备和附件。
三、术语与定义(一) 换热站：指在供热系统中用于水的加热、循环和供热的设备，包括供水泵、循环泵、换热器、阀门、管道、控制系统等。
(二) 二次供热系统：指换热站所在的供热系统中，将热源供热给用户的热水系统。
(三) 设计流量：指换热站在设计工况下的水流量，一般以m³/h为单位。
(四) 额定供热量：指换热站所能提供的热水量，在设计工况下以kw为单位。
四、技术要求1. 设备选型（1）供水泵和循环泵：应选用高效、低噪音的泵，泵的流量、扬程应符合设计要求，且应具备过载保护和远程监控功能。
（2）换热器：应选用节能、高效的换热器，具备良好的换热效果和防腐蚀性能。
（3）阀门：应选用品质可靠的阀门，具备良好的密封性和耐高温性能。
（4）管道：应选用耐腐蚀、耐高温的管道材料，管道连接应采用合适的连接方式，确保管道系统的稳定和安全。
（5）控制系统：应选用先进的自动控制系统，具备远程监控、故障报警和自动调节功能，以确保整个换热站的稳定运行。
2. 设备安装和调试（1）设备安装：换热站设备的安装应符合相关安装标准和规范，确保设备位置合理、固定牢固、管道连接紧密。
（2）设备调试：换热站设备安装完成后应进行系统调试，包括泵、阀门、换热器等设备的性能调试和联锁控制。
3. 设备运行和维护（1）设备运行：换热站设备应严格按照设计工况运行，合理分配热负荷，保证供热稳定。
（2）设备维护：对换热站设备的定期维护保养，包括泵的清洗、阀门的润滑、换热器的清洗、管道的检查等，确保设备的长期稳定运行。
供热联网技术协议供热单位：新民市福源热力有限公司（甲方）用热单位：（乙方）乙方开发建设的“”住宅小区，与甲方的福源热源厂采暖联网，为保证供暖运行安全稳定，经甲乙双方友好协商，就乙方施工的二次网、单体建筑及换热站供暖系统相关技术要求达成以下协议条款：（一）、二级网技术要求1、设计参数供水设计温度t g=60℃、回水设计温度t h=40℃，设计压力P=1.6MPa。
；地热和空调供暖系统的二级网参数根据实际情况具体确定２、管材技术要求Q235-A，公称直径DN≥200用螺旋缝电焊接钢管；公称直径DN＜200用无缝钢管，详见表一。
３、管道连接方式管道除与法兰阀门法兰连接外，均为焊接，焊条型号E4303，焊接质量应符合《城市供热管网工程施工及验收规范》（CJJ２８—89）。
４、保温技术要求管道保温材料采用预制聚氨酯硬质泡沫，性能要求见表二，外保护层采用高密度聚乙烯，接头现场发泡，热熔套接口，管件保温预制。
其管径及公差应满足EN253或CJ/T114-2000要求。
施工要求表面平整光滑，其性能见表三。
二级网预制保温管数据表表一高密度聚乙烯技术性能表表三５、井室及阀门技术要求主干线重要部位及各支线必须设置截断井和支线阀门井，单元入口设入户井、末端设置吐水井。
井室技术要求——井室空间要求满足施工及检修要求；砖混砌筑或整体井室，并根据实际情况满足承重需要；内外防水；过墙套管严格按照规范施工，不得有泄漏；设置一个井口；靠近内设集水坑和爬梯。
截断井设置原则——在各支线管道之前设置截断井，内设截断阀门、循环管及阀门，泄水阀门。
泄水阀门设置在截断阀门之前。
设置压力表和温度计。
支线井设置原则——在主干线分支处设置支线井，内设支线阀门、循环管及阀门，泄水阀门、手动调节阀门。
泄水阀门设置在支线阀门之前。
设置压力表表座和不设置温度计。
入户井设置原则——在单元进户设置入户井，内设入户阀门、循环管及阀门，泄水阀门、手动调节阀门。
泄水阀门在入户阀门前、后均设置。
XXX项目供暖二次网工程招标技术要求一、施工范围本技术要求适用于xxx项目供暖二次网工程。
1、地下车库换热站至各楼栋管井供热管道、热表、阀门供货及安装。
2、管道井内立管、热表供货及安装，与管井内预留ppr碰口连接。
3、室外二次网直埋管道敷设，含管沟开挖、井室砌筑及回填。
4、预留管网暂不安装，只考虑预留安装位置，所经路由部位做通支架，规格按图纸管井考虑。
5、配套用房XXX楼接至室内分集水器。
二、工期要求1、开工时间：xxxx年xx月xx日2、总工期：xxx日历天三、主要技术参数要求与工艺要求1、本项目的热源由宁夏华电供热有限公司提供。
2、低区工作压力0.8MPa、高区工作压力1.2MPa；试压压力按低区1.2MPa、高区1.8MPa进行压力试验。
3、二次供热管道及室外直埋管道均采用自然补偿。
4、供热管道所选用的管道、阀门、仪表及配件工作压力为1.6MPa。
5、管材要求：5.1管道井立管采用镀锌钢管焊接；5.2大于DN100的管道采用无缝钢管焊接；5.3大于等于DN200的管道采用螺旋焊钢管焊接；5.4室外埋地管道采用整体式预制防腐硬质聚氨酯泡沫保温管焊接；5.5钢材钢号为Q235号钢。
6、阀门要求：6.1地库主管网及立管采用铸钢闸阀；6.2栋楼入口装置采用铸钢闸阀、铜制泄水阀、60目Y型过滤器，法兰连接；6.3管道井内采用铜制锁闭阀，铜制温度调节阀，螺纹连接；6.4单元控制室内热力入口需安装连通阀（法兰球阀）、关断阀（焊接球阀）、压力表、温度计、Y型过滤器（60目）、智能电动流量调节阀、热量表、泄水管等设备；6.5入户前设置供、回水总阀，采用闸阀。
7、本工程选用的管道需满足国家标准，建议品牌为：正大、友发、利达。
采暖阀门采用铸钢阀门，建议品牌为：力牌，天才，远大，铭工。
8、硬质聚氨酯发泡管保温管技术指标：保温层为聚氨脂硬质泡沫 (PUP)，其主要技术指标为:密度 60~80kg/m；闭孔率＞90%；吸水率≤0.20kg/m；导热系数≤0.027w/m；抗拉.抗压及粘结强度均≥200KPa/m；耐热性≤120℃；对钢管的剪切强度≥200KPa/m；外套管(即夹克)为高密度聚乙烯塑料套管，不得使用再生材料，其制品主要技术指标为：抗拉伸强度≥20MPa/m。
技术要求1、基本要求1.1投标人提供的设备应根据国家标准和规范进行设计制造,必须是在其过去承接的工程中使用过的技术成熟可靠的,质量达到国际先进水平的全新产品,不允许使用未成熟的或新研制开发的产品.做到:结构合理,可靠性高.能耗低,噪音低,不污染环境,操作及维护保养方便。
1.2投标人提供水-水板式换热机组及自动定压补水机组应该为标准产品，投标文件中提供的所有参数应选自制造厂商公开发表的产品样本并提供国家检验检测机构出具的检验报告和设备出厂质量检验合格报告。
1.3采用规范与标准（1）《板式换热器》GB/T16409（2）《板式换热机组》CJ/T191-2004（3）《城市热力网设计规范》CJJ34－2002（4）《工业设备及管道绝热工程设计规范》GB50264－1997（5）《输送流体用无缝钢管》GB/T8163-1999（6）《现场设备、工业管道焊接工程施工及验收规范》GB50236-98（7）《工业金属管道工程施工及验收规范》GB50235－1997（8）《工业设备及管道绝热工程施工及验收规范》GBJ126－1989（9）《低压配电设计规范》GB50054－95（10）《三相异步电动机技术条件》JB/T87（11）《电子计算机机房设计规范》GB50174（12）《国际标准组织》ISO（13）《国际电工委员会》IEC电器部分按国家现行的有关标准和规范执行。
所有与设计、制造、使用本次招标采购设备有关的国际标准、国家标准、行业标准。
1.4上述技术标准和规范如有不涉及之处或未能达到国际和国家最新标准时，投标人应使本次招标采购设备选用的材料、零部件符合最新版本的国际和国家标准、规范，并提供所采用的国际和国家标准、规范以及所采用版本的有关技术资料。
1.5投标人使用上述以外的标准和规范时，应加以说明。
应清楚说明并提交用于替代的标准或规范，明显的差异点要说明。
当推荐的标准和规范等效于或优于本规格书的要求时，才可能为招标人接受招标人有权拒绝任何不符合本技术规范要求的设备、材料或从供货范围内取消或替换任何设备、材料。
1.6投标单位必须在新乡市具备三个热力站类似工程业绩，并且以热力公司去年采暖统计缺陷为准，未消除缺陷不超过三个。
1.7热力站自控系统基本设备安装、软件开发、调试等相关工作由中标单位和热力公司共同协作，建设完整的自动控制系统，保证自控功能的完整性。
2、技术条件2.1投标方必须保证满足招标方提出的热力站性能设计参数,并能长期安全运行，设备的使用寿命应保证15年以上。
2.2投标方应负责整套设备的配套服务,包括备品备件供货、安装运行维护指导和性能保证。
2.3投标方在热力站设备上所采用的电机均应符合国家标准。
2.4投标方所选用的电机型式必须与它所驱动的设备、运行方式和维修要求相适应。
2.5 投标方提供的控制盘，其防护等级为IP54。
2.6 盘（台）的表面应平整光滑，凡是钢结构必须在喷漆（喷塑）前进行表面防锈处理。
2.7 制造盘（台）体用钢板厚度应满足刚度和寿命要求。
2.8 设计控制盘（台）电缆入口时，应留有25％的备用空间，以备今后电缆增加或线路改变。
2.9 盘（台）中连接电缆用的端子排应留有20％的备用量。
2.10 投标方提供的盘（台）应有内部照明。
2.11 控制盘（台）出厂发运前应作模拟工况下的动作试验。
2.12 控制导线应当采用具有足够载流能力的铜线。
导线上应没有损伤或施工时工具留下的痕迹。
2.13 所有需要向外引出的设备，投标方应提供端子排，每个端子只应连接一根外部导线；而投标方内部线路与端子排的连线也宜每个端子为一根，最多为二根，端子排最好为竖直安装。
2.14 换热机组技术要求：（1）板式换热机组满足一次侧设计供/回水极限温度为120/70℃，二次侧设计供/回水温度为85/60℃，设计压力一次侧为1.6 MPa，二次侧正常按工作压力的1.5倍考虑；一次侧供/回水工作温度为95/70℃的要求。
板式换热器采用国产品牌，每平方米换热片供负荷（建筑面积）承担建筑面积不大于600平方米。
进口品牌板式换热器每平方米换热片供负荷（建筑面积）承担建筑面积不大于800平方米。
（2）板式换热器品牌采用维克斯、APV、四平中保、四平巨元；板式换热器要求采用板材材质为316L,要出具相关资质单位出具板换材质验收报告，板片实测厚度在0.5mm-0.7mm之间，每组不能超过150片。
热力站承建单位（中标单位）应随换热机组提供换热器垫片总量的10%作为检修备品。
（3）机组所配置阀门质量性能优良，要求进口知名品牌或国内名牌（郑州高压、高山、竹箦、兰州高压），采用钢制材质阀门；（4）机组外观必须经过烤漆或喷塑处理,软水箱内部必须用玻璃钢防腐；（5）电气控制主要元件为国内知名品牌（正泰、斯耐德）；（6）循环泵采用国产名优品牌（新沪、凯泉，东方）低噪音泵；（7）水泵出口及母管压力显示；（8）供回水温度显示；（9）就地时可以手动，对水泵单独操作；（10）远方监控状态下，可接受上级系统指令，设备自动运行；（11）电源断电恢复后，自动延时开机；（12）具备系统超温、超压、欠压、声光报警功能，超压后电磁阀自动泄压；（13）除污器采用立式旋流扩容式除污器，除污器规格见附图，除污器排污阀采用DN50不锈钢球阀，排污口设置在便于排污且安全的位置，除污器设置检修人孔。
（14）每台循环泵和补水泵均安装对应的一台变频器，补水泵变频设置形式为任何一台泵可以变频和工频；两台循环泵变频设置形式为任何一台泵可以变频和工频，实现就地切换；三台循环泵（两台变频器）变频设置形式为任何一台泵可以变频和工频，两台泵可以同时变频和工频，三台泵可以同时工频。
每台电机需要安装空气开关或刀闸，实现单独控制。
（15）换热器一次侧、二次侧进出口分别设置温度表；（16）各水泵均应该分别设置电流表；（17）蝶阀均要选用金属硬密封双法兰蝶阀；（18）一次网管道总阀门采用阻力小的闸阀或半球阀；（19）水处理器采用双罐水处理器（具有自动切换功能）；（20）换热器垫片之间垫片采用免粘挂垫；（21）管网和设备采用岩棉保温，保护层材质为镀锌铁皮，管网保温要求优质、美观。
（22）热力站装设独立的电表和水表。
（23）循环泵应采用低噪音形式。
（24）热力站供热能力小于等于5万㎡，一次网回水位置安装带锁闭功能可调自力式流量调节阀（铜芯）。
（25）电器柜孔洞需要封堵，各路电源线需要编号，电源柜和泵应设置可靠接地线。
（26）中标单位负责2个采暖间歇期的维护，彻底清理Y型过滤器和除污器杂物，热力站和二次网阀门和附件涂抹黄油，保证正常开启和关闭，并对站内其他设备和管道做好养护，以确保下个采暖季正常运行。
（27）热力站配备两个电气专用灭火器。
（28）热力站补水箱和补水泵之间的管道上，安装一节水剂添加装置，其具体形式为上方为一漏斗，下方采用20厘米钢管（DN25）进行连接，采用铜球阀控制。
（29）如果投标单位需要更换指定设备品牌，须经甲方和热力公司同意方可执行。
（30）所有设备进入现场后，必须经甲方和热力公司共同验收后方可施工，并且需要提供以下资料：换热器材质检验报告、压力容器检验报告、进口设备报关单、所有设备产品说明书、质量合格证、检验检验报告，完整设备台帐一份。
（31）所有设备安装铝合金标识牌，标识牌规格及材质按照新乡热力站统一标准定制安装，具体详见热力公司提供样本。
（32）一次网阀门承压能力要求2.5MPa。
二次网阀门承压能力要求1.6MPa。
（33）所有Y型过滤器、阀门、除污器要求进行保温，保证外观美观。
（34）根据阀门和管道安装高度，配备活动操作平台。
2.15安全可靠：配有双重保险功能，并有如下报警措施（污水井高位报警、水箱高低位报警、压力过低报警、压力过高报警、补水泵故障报警、供暖系统漏水报警）。
3、补水系统技术要求3.1 软水器机头要用美国富兰克时间型，罐体（双罐）用玻璃钢或不锈钢；3.2 交换树脂用英国漂兰特，型号为001×7 强酸阳离子交换树脂3.3 软水箱用碳钢或不锈钢，碳钢内部要做玻璃钢或环氧树脂防腐，外部用防腐漆；3.4 出水硬度≤0.03mmol/l 。
4备件及专用工具4.1卖方应提供一份供预调试和初始起动的备件推荐清单, 还要提供一份供一年运行使用的备件清单, 清单内容应包括名称、序列号、单价、数量等。
4.2卖方提供的备件应单独包装, 便于长期保存, 同时备件上应有必要的标志，便于日后识别。
4.3卖方提供完整的设备台帐清单，参数标注完整。
5.使用年限5.1换热机组在正常运行情况下，要求无故障运行2年以上，使用寿命不少于15年。
5.2在正常情况下，水泵轴承运行寿命至少为40000小时以上。
6.变频器变频器应满足下列要求:6.1变频器应采用晶体模块型,用于三相鼠笼异步电机的无级调速,变频器应适合于电机和负载要求。
6.2 每个变频器应包括整流单元、线性电抗器、中间电路、递变单元、控制和电子监测系统、操作面板。
6.3 箱体应具备一定的机械强度和严密的结构。
防护标准为IP40。
箱内弱电及强电系统应独立设置。
6.4 变频器所有强电元件应进行机械和电气强度的设计,使其能承受20kA 的冲击电流。
6.5变频器的额定值如下:6.5.1 电源电压(380±10%)V；6.5.2 电源频率(50±2)HZ；6.5.3 功率因数:COSΦ≈0.98；6.5.4 频率控制范围(0～50)HZ；6.5.5 频率精度:0.5%；6.5.6 过载能力:150%,最小60s；6..5.7 控制方式:正弦波PWM控制。
6.6每台变频器的控制系数应具有调节上升的时间和下降时间的线性功能,上升和下降时间应单独可调。
6.7应通过程序设定跳跃频率,应设置动力电缆的接线端子板,电缆接线全部为压接.控制电缆端子板应设置防松件,并用格栅分开不同电压等级的端子。
电缆端子应有相序标记、接线编号。
所有装置应正确接地,接地端子应有足够的尺寸连接接地系统。
6.8 变频器应有下列保护功能：6.8.1 过载保护；6.8.2 过电压保护；6.8.3 瞬间停电保护；6.8.4 输出短路保护；6.8.5 欠电压保护；6.8.6 接地故障保护；6.8.7 过电流保护；6.8.8 内部温升保护；6.8.9 欠相保护。
6.9 在故障状态下,应保护电路并报警,水泵和变频器应停止工作。
6.10 变频器应具有模拟量及数字量的输入输出(I/O)信号,所有模拟量信号应为(4～20)mA及(1～5)V,变频器应符合电磁兼容的规定。
6.11 操作面板应有下列功能：6.11.1 变频器的起动、停止;6.11.2 变频器参数的设定控制;6.11.3 显示设定点和参数;6.11.4 显示故障并报警;6.11.5 应在变频器前的面板上设文字说明。
