通用卡尺检定规程

菲恩（科技）江门有限公司卡尺校准规范文件编编号：发布日期：实施日期：1、目的对内部的卡尺校准，确保准确度和实用性保持完好。

2、规范性引用文件本规范引用下列文件：JJG 30-2012 通用卡尺检定规程。

3、范围本规范适用于公司内部分度值或分辨力为：0.01mm,0.02mm,0.05mm;测量范围：0～500mm，各种规格游标卡尺、带表卡尺、数显卡尺的首次校准、使用中校准和后续校准，其它类型卡尺也可参照执行。

4、校准标准外校合格的标准量块5、环境条件5.1 校准室内温度（20±5）℃，恒温时间不少于2h.5.2 校准室内湿度不超过80%RH5.3校准前，应将被校卡尺及量块等校准用设备同时置于平大理石平台上或木桌上，其平衡温度时间见表-1的规定。

表-1 平衡温度时间6、技术要求6.1零值误差通用卡尺量爪两测量面相接触（深度通用卡尺的主标尺基准面和测量面在同一平面）时，由表上的“零”标记和“尾”标记与主标尺相应标记应相互重合。

其重合度应符合表-2的规定。

带表卡尺部超过不超过分度值的1/2，数显卡尺不超过0.01mm.6.3示值误差应符合表-3的规定，带深度测量杆的卡尺，深度测量杆在20mm点的示值误差应不超过1个分度值。

表-3 通用卡尺的示值误差5、校准方法5.1零值误差;5.1.1 移动通用卡尺的尺框，使通用卡尺的量爪两外侧面接触，分别在尺框紧固和松开的情况下，用目力观察“零”标记和“尾’标记与主标尺相应标记的重合度。

必要时用工具显微镜校准。

5.1.2 对于深度通用卡尺，将尺框基准面与尺身测量面同时与大理石平台接触。

5.2示值变动性5.2.1在相同条件下，移动尺框，是电子数显卡尺或带表卡尺两外测量面接触，重复测量10次读数。

示值变动性以最大与最小读数的差值确定。

5.3示值误差5.3.1川3级或5等量块校准 5.3.2受校点的分布：对于测量范围在300mm 内的卡尺，不少于均匀分布3点，如测量范围为（0～150mm ）的卡尺，其受教点为30mm;60mm;90mm;如测量范围为（0～300mm ）的卡尺，其受校点为 101.30mm ；102.60mm ；291.90mm ；对于测量范围大于300mm 的卡尺，不少于均匀分布6点，如测量范围为（0～500mm ）的卡尺，其受校点为 80mm ；161.30mm ；240mm ；321.60mm ；400mm ；491.90mm.根据实际使用情况可以适当增加受校点位。

通用卡尺检定规程
1 通用卡尺检定规程
通用卡尺是检测精度尺寸是否符合标准的必要工具，它可以做到
快速、区域性检测以及比对测量，所以被广泛的应用与机械行业、机
械制造、金属加工、模具制造、汽车部件制造和自动化检测测量等行业，取得了重要的社会和经济效益。

而为了保证卡尺使用精度，我们
需要遵守通用卡尺检定规程，以保证卡尺的准确性、稳定性和精度。

一、检定范围
通用卡尺检定规程主要包括细分度测量检定、卡片检定量、最大
卡量及其精度等检验项目，覆盖以0.02mm起始、最大200mm以下的卡
尺检定；我们还会依据客户提供的检定图进行检定，以保证客户的正
常使用。

二、检定步骤
1. 安装卡尺：将卡尺安装在测量仪器上，并将各种参数调节到对
应的值；
2. 装调试剂：将检定工具具体的安装完毕后，开始检定测量设备、装夹及调试剂，确保测量正确；
3. 检定卡尺：根据国家标准，按照检定规程步骤进行检定，经过
精确校正后确认卡尺符合标准要求；
4. 检定记录：检定完毕结果后，记录相关信息，以备不时之需。

三、卡尺维护
1. 卡尺使用环境：卡尺在使用时需要保证环境温度在18℃～27℃之间，相对湿度在＜90%下；
2. 卡尺的定期检定：卡尺要定期的检定，以便确保灵敏度及测量精度；
3. 更换卡尺：如卡尺检定时无法满足标准要求，需要对其进行更换；
4. 卡尺的保养：卡尺在使用或运输过程中应保持清洁，所有的维护工作都应按规定步骤执行，以确保卡尺的精度及稳定性。

通用卡尺检定规程的遵循可以有效的保证设备及产品的正常运转及精度，从而确保设备质量。

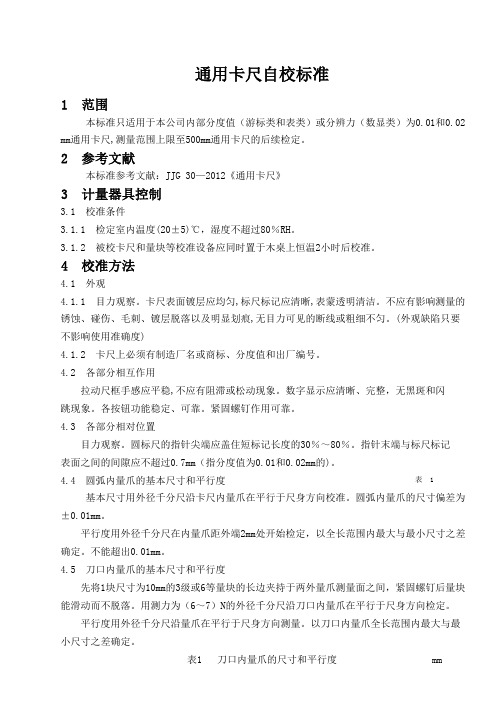

通用卡尺校准方法1、目的为了保证卡尺测量值的准确性，测量结果的可靠性，特别制定此方法。

2、适用范围适用于公司所有用于检测用的卡尺。

3、职责计量管理员负责通用卡尺的校准。

4、校准条件温度：20±5℃，湿度：≤80%5、校准前准备将被校卡尺及量块等校准设备置于计量室的平板或木桌上，量程300mm的要一个小时以上；量程500mm的要1.5小时以上。

6、校准步骤6.1外观卡尺表面镀层均匀，标尺标记清晰，表面清洁，不能有锈蚀、碰伤、毛刺、镀层脱落及明显划痕，无可见的断线和粗细不均等，以及影响外观质量的其他缺陷。

6.2各部分相互作用尺框沿尺身移动应手感平稳，不应有阻滞或松动现象；数显的卡尺要显示清晰、完整、无黑斑和闪跳现象；各按钮应反应灵敏；紧固螺钉能起到紧固作用。

6.3各部分相对位置6.3.1游标尺刻线于主标尺刻线应平行，无目力可视的倾斜。

6.3.2游标尺标记表面棱边至主标尺标记表面的距离不大于0.30mm.6.3.3卡尺两外量爪合并时，应无目力可视的间隙。

6.4测量面的表面粗糙度用校准合格的表面粗糙度比较样块比较测量。

测量结果符合下表为合格。

6.5测量面的平面度深度卡尺测量时先将尺框测量面置于1级平板上，移动尺身使其测量面与平板接触，紧固螺钉使尺框测量面和尺身测量面处于同一平面。

测量时，分别在卡尺外量爪测量面、深度卡尺尺框测量面和尺身测量面的公共面的长边、短边和对角线位置上进行。

当所有校准方位上出现的间隙均在中间部位或两端部位时，取其中一个方位间隙量最大的作为平面度。

当其中有的方位中间部位有间隙，而有的方位两端部位有间隙，则平面度以两者中最大间隙量之和确定。

测量面的平面度应不超过下表的规定。

6.6圆弧内量爪的基本尺寸偏差和平行度测量时合并两量爪，圆弧内量爪基本尺寸，首检一般为10mm或20mm，后续校准的基本尺寸允许为0.1的整倍数。

用外径千分尺沿卡尺内量爪在平行于尺身方向的里端和外端分别测量，将测得值与基本尺寸之差中绝对值最大的作为测量结果偏差。

页数文件名称通用卡尺检定、校准作业指导书生效日期1 目的确保公司所使用的通用卡尺符合测量产品的要求，保证卡尺精度，使卡尺的误差在规定范围内。

2 范围本公司所使用的通用卡尺皆适用。

3 校验标准件（mm）量块 10-291.8 （0-300mm）千分尺 0-25刀口尺 754 校验条件温度20±5°C 湿度60%±20%5 校验步骤5.1 外观检定卡尺外观应无锈蚀：刻线和数字必须清晰，指针末端与任意刻线相重合无偏斜。

5.2 卡尺各部分相互作用：a）尺框沿尺身移动必须平稳，不应有阻滞现象；b）紧固螺钉作用必须可靠；c）深度尺不允许有窜动。

5.3 测量面的平面度：见图1刀口尺必须平放在测量面上图1检定时，用75mm的刀口尺分别在外量爪测量面、基准面的长边、短边和对角线位置上进行。

平面度根据间隙情况确定。

当所有检定方位上出现的间隙均在中间或两端时，取其中一方位间隙量最大的作为平面度。

当其中有的方位中间部位有间隙，而有的方位两端部位有间隙，则平面度以中间何两端最大间隙量之和确定。

5.4内测量爪偏差：见图2页数文件名称通用卡尺检定、校准作业指导书生效日期测微螺杆必须和尺身平行图2用10mm量块夹持于外测量爪之间，紧固尺框后量块在两外测量爪之间滑动而不脱落。

用千分尺沿内测量爪的内端在平行于尺身方向测量，以测量值与量块尺寸比较之偏差来确定。

5.5 零值偏差：移动尺框使两外测量爪接触，分别在尺框紧固和松开的情况下读数值。

5.6 示值变动性：在相同条件下，移动尺框，使电子数显卡尺或带表卡尺两外测量面接触对于电子数显深度尺，将基准面与平板接触，移动尺身，使测量面与平板接触。

重复10次并读数，示值最大与最小读数的差值确定。

5.7 数字显示器的示值稳定性：在测量范围内的任意位置紧固尺框，观察1h内显示值的变化不超过规定值。

5.8 外测量爪偏差：见图3测量面必须和量块的工作面紧贴，无缝隙图3分别用 0-300mm之间的量块夹持于两外测量爪的内端和外端位置检定。

菲恩（科技）江门有限公司卡尺校准规范文件编编号：发布日期：实施日期：1、目的对内部的卡尺校准，确保准确度和实用性保持完好。

2、规范性引用文件本规范引用下列文件：JJG 30-2012 通用卡尺检定规程。

3、范围本规范适用于公司内部分度值或分辨力为：0.01mm,0.02mm,0.05mm;测量范围：0～500mm，各种规格游标卡尺、带表卡尺、数显卡尺的首次校准、使用中校准和后续校准，其它类型卡尺也可参照执行。

4、校准标准外校合格的标准量块5、环境条件5.1 校准室内温度（20±5）℃，恒温时间不少于2h.5.2 校准室内湿度不超过80%RH5.3校准前，应将被校卡尺及量块等校准用设备同时置于平大理石平台上或木桌上，其平衡温度时间见表-1的规定。

表-1 平衡温度时间测量范围/mm平衡温度时间/h置于大理石平台上置于大理石木桌上≦300mm1h 2h﹥300～500mm 1.5h 3h6、技术要求6.1零值误差通用卡尺量爪两测量面相接触（深度通用卡尺的主标尺基准面和测量面在同一平面）时，由表上的“零”标记和“尾”标记与主标尺相应标记应相互重合。

其重合度应符合表-2的规定。

表-2 “零”标记和“尾”标记与主标尺相应标记重合度分度值/mm “零”标记重合度“尾”标记重合度0.02mm±0.005mm ±0.010mm0.05mm ±0.020mm6.2示值变动性带表卡尺部超过不超过分度值的1/2，数显卡尺不超过0.01mm.6.3示值误差应符合表-3的规定，带深度测量杆的卡尺，深度测量杆在20mm点的示值误差应不超过1个分度值。

表-3 通用卡尺的示值误差测量范围(mm) 分度值（分辨力）mm0.02mm 0.05mm 0.10mm允许误差0mm ～150mm ±0.02mm ±0.05mm ±0.10mm﹥150mm ～300mm ±0.03mm ﹥300mm ～500mm±0.04mm±0.08mm5、校准方法5.1零值误差;5.1.1移动通用卡尺的尺框，使通用卡尺的量爪两外侧面接触，分别在尺框紧固和松开的情况下，用目力观察“零”标记和“尾’标记与主标尺相应标记的重合度。

卡尺：
卡尺是一种量具，用来测量长度、内外径、深度，具有计量和检验的作用。

测量原理：
卡尺的原理是利用主尺上的刻线间距（简称线距）和游标尺上的线距之差来读出小数部分，例如：主尺上的线距为1毫米，游标尺上有10格，其线距为0.9毫米。

当两者的零刻线相重合，若游标尺移动0.1毫米，则它的第1根刻线与主尺的第1根刻线重合；若游标尺移动0.2毫米，则它的第2根刻线与主尺的第2根刻线重合。

依此类推，可从游标尺与主尺上刻线重合处读出量值的小数部分。

主尺与游标尺线距的差值0.1毫米就是游标卡尺的最小读数值。

同理，若它们的线距的差值为0.05毫米或0.02毫米(游标尺上分别有20格或50格)，则其最小读数值分别为0.05毫米或0.02毫米。

游标原理是法国人P.韦尼埃于1631年提出的。

它常用于长度测量工具的长度和角度的细分读数机构中。

详细可查阅国家标准（GB/T21388、GB/T21389、GB/T21390）。

卡尺检定量块：
卡尺检定量块是一种长度计量基准，主要用于游标卡尺及数显卡尺示值误差的检定，精度分为1、2 、3 级。

材质一般为高速钢。

《JJG30-2012通用卡尺检定规程》里对卡尺示值误差的检定量块有严格的要求。

卡尺检定量块是一种长度计量基准，主要用于游标卡尺及数显卡尺示值误差的检定，精度分为1、2 、3 级。

材质一般为高速钢。

《JJG30-2002卡尺检定规程》里对卡尺示值误差的检定量块有严格的要求。
