8253定时器解析

8253定时器是一种集成了定时和计数功能的器件，它有3个16位的定时/计数通道，可以分别独立工作，也可以协同工作。

在本实验中，我们将通过8253定时器来控制一位led数码管，使其显示数字递增的效果。

1. 材料准备- 8253定时器- 一位led数码管- 电源- 连接线- 适配器2. 电路连接我们需要将8253定时器和led数码管连接起来。

具体的连接方式可以参考8253定时器和led数码管的 datasheet。

在连接时一定要注意极性和接线的正确性。

3. 代码编写我们使用C语言来编写控制8253定时器的程序。

我们需要包含相应的头文件，并定义8253定时器所需的控制寄存器等。

我们编写一个循环，每隔一定的时间改变8253定时器的计数值，从而控制led数码管上显示的数字递增。

具体的代码实现可以参考8253定时器的使用手册。

4. 程序调试编写完代码之后，我们通过编译、下载到目标设备并调试，确保程序能够正常运行。

在调试过程中，需要检查8253定时器和led数码管的连接是否正确，以及程序中是否存在逻辑错误等。

5. 实验效果经过以上步骤，我们可以看到led数码管上显示的数字会逐渐递增，这是通过8253定时器来控制的。

这个实验可以帮助我们更好地理解和掌握8253定时器的使用方法，也为我们后续的电子设计提供了一定的参考和基础。

通过本实验，我们不仅掌握了8253定时器的基本原理和使用方法，还锻炼了自己的动手能力和实际操作技能。

希望大家在实验的过程中能够认真对待，虚心学习，不断探索和创新，为自己的技术水平和能力提升打下坚实的基础。

8253定时器是一种非常常用的集成器件，具有非常广泛的应用领域。

在本实验中，我们将以控制led数码管显示数字递增的效果来学习和熟悉8253定时器的使用方法。

通过此实验，我们将深入了解8253定时器的工作原理，并通过实际操作来掌握其使用方法。

在材料准备阶段，我们需要准备8253定时器、一位led数码管、电源、连接线和适配器。

8253定时/计数器知识点总结1、8253简介8253是用来测量时间或者脉冲的个数，通过计量一个固定频率的脉冲个数，将时间信息转化为数字信息，供计算机系统使用。

8253有着较好的通用性和灵活性，几乎可以在所有由微处理器组成的系统中使用。

2、性能描述（1）每个8253芯片有3个独立的16位计数器通道；（2）每个计数器通道都可以按照二进制或二—十进制计数；（3）每个计数器的计数速率可以高达2MHz；（4）每个通道有6种工作方式，可以由程序设定和改变；（5）所有的输入、输出电平都与TTL兼容。

3、结构组成结构框图如下（1）数据总线缓冲器8253内部实现与CPU数据总线连接的8位双向三态缓冲器，用以传送CPU向8253的控制信息、数据信息以及CPU从8253读取的状态信息，包括某一时刻的实时计数值。

（2）读写逻辑控制控制8253的片选及对内部相关寄存器的读/写操作，它接收CPU发来的址地信号以实现片选、内部通道选择以及对读/写操作进行控制。

（3）控制寄存器在8253的初始化编程时，由CPU写入控制字，以决定通道的工作方式，此寄存器只能写入，不能读出。

（4）计数通道0号、1号、2号三个独立的、结构相同的计数器/定时器通道，每个通道包含一个16位计数寄存器存放计数初始值，一个16位的减法计数器，一个16位的锁存器。

锁存器在计数器工作的过程中，跟随计数值的变化。

接收到CPU的读计数值命令时，锁存计数值，供CPU读取。

读取完毕之后，输出锁存器又跟随减1计数器变化。

另外，计数器的值为0的状态，还反映在状态锁存器中，可供读取。

4、引脚说明与CPU 的接口信号：（1）D0—D7：双向三态数据线,与CPU 相连用以传送数据、控制字以及状态信息。

（2）CS :片选输入信号,低电平有效。

（3）W R RD ,：读/写控制信号,低电平有效。

（4）10,A A ：8253的内部计数器和一个控制寄存器的编码选择信号,其功能如下:10,A A 与其他控制信号,如CS ，W R RD ,共同实现对8253的寻址，如下图：8253寻址读写操作逻辑表与外部设备的接口信号（1）CLK 0、1、2：时钟脉冲输入端，输入定时脉冲或计数脉冲信号，CLK最高频率可达2MHz。

8253定时/计数器实验一、实验目的了解8253定时器的硬件连接方法及时序关系，掌握8253工作方式以及编程方法。

二、实验内容编程将8253定时器0设定为方式3，定时器1设定在方式2，定时器2设定在方式2，定时器0输出作为定时器1的输入，定时器1的输出作为定时器2的输入，定时器2的输出接在一个LED上，运行后可观察到该LED在不停闪烁。

1.8253是一种可编程计数器/定时器，它是用软、硬技术结合的方法实现定时和计数控制。

其主要有以下特点：①有3个独立的16位计数器，每个计数器均以减法计数。

②每个计数器都可按二进制计数或十进制（BCD码）计数。

③每个计数器都可由程序设置6种工作方式。

④每个计数器计数速度可以达2MHz。

⑤所有I/O都可与TTL兼容2.8253部分管脚的功能简介：D0-D7——数据总线缓冲器A0-A7——地址输入线，用来选择3个计数器和控制寄存器中的一个。

CLK——时钟脉冲输入端。

计数脉冲加到CLK输入端，可进行二进制或十进制减1的计数。

GATE——门控脉冲输入，用以控制计数或复位。

通常当其为低电平时，禁止计数器的工作，即此输入信号即可完成外部触发启动定时作用，又可用于中止计数或定时作用。

OUT——计数到零或定时时间到脉冲输出。

当预置的数值减到零时，从OUT输出端输出一信号，在不同的方式下，可输出不同形式的信号。

可以用作中断请求，也可用作周期性的负脉冲或方波输出。

三、实验内容及步骤本实验需要用到单片机最小应用系统CPU模块（F1区）、8253模块（H3区）、时钟发生电路模块（C4区）和计数器/频率计（A4区）。

1.用导线单片机最小应用系统P2.0、P2.1、P2.7、RD、WR分别接8253的A0、A1、CS-8253、RD、WR；单片机最小应用系统的P0口JD4F接8253模块的D0-7口JD0H，时钟发生电路模块的250kHz接8253模块的CLK0； GATE0接+5V，OUT0接计数器/频率计（A4区）的F IN 。

8253的工作原理简介8253可编程计数器/定时器的工作频率为0～2MHz，它有3个独立编程的计数器，每个计数器有三个引脚，分别为时钟CLK、门控GATE、计数器和计时结束输出OUT；每个计数器分别有6种工作方式。

下面针对使用到的两种工作方式——方式1和方式2的工作原理［1］进行简述。

方式1：可编程单稳，即由外部硬件产生的门控信号GATE触发8253而输出单稳脉冲。

计数器装入计数初值后，在门控信号GATE由低电平变高电平并保持时，计数器开始计数，此时输出端变成低电平并开始单稳过程。

当计数结束时，输出端OUT转变成高电平，单稳过程结束，在OUT端输出一个单稳脉冲。

硬件再次触发，OUT 端可再次输出一个同样的单稳脉冲。

单稳脉冲的宽度由装入计数器的计数初值决定。

在WR 信号的上升沿(CPU写控制字之后)，输出端OUT保持高电平(若OUT原为低电平则变为高电平)。

CPU写入计数值后，计数器并不马上开始计数，而要等到门控信号GATE启动之后的下一个CLK的下降沿才开始。

在整个计数过程中，输出端OUT保持低电平，直至计数值至0，OUT变为高电平为止。

方式2：速率发生器，其功能如同一个N分频计数器。

其输出是将输入时钟按照N计数值分频后得到的一个连续脉冲。

在该方式下，当计数器装入初始值开始工作后，输出端OUT将不断地输出负脉冲，其宽度为一个时钟周期的时间，而两个负脉冲间的时间脉冲个数等于计数器装入的计数初值。

若计数初值为N，则每N个输入脉冲输出一个脉冲。

当CPU写完控制字后，输出端OUT转变成高电平，计数器将立即自动开始对输入CLK时钟计数。

在计数过程中，OUT端始终保持高电平，直至计数器的计数值减到1时，OUT 端才变为低电平，其保持的宽度为一个输入CLK时钟周期的时间，然后输出端OUT恢复高电平，计数器重新开始计数。

8253控制字格式为：其中：SC1 SC0为计数器选择位；RL1 RL0为计数器读写操作选择位，以确定计数器进行装入或读出是单字节还是双字节；M2 M1 M0为计数器工作方式选择位；BCD表示计数器计数方式选择位。

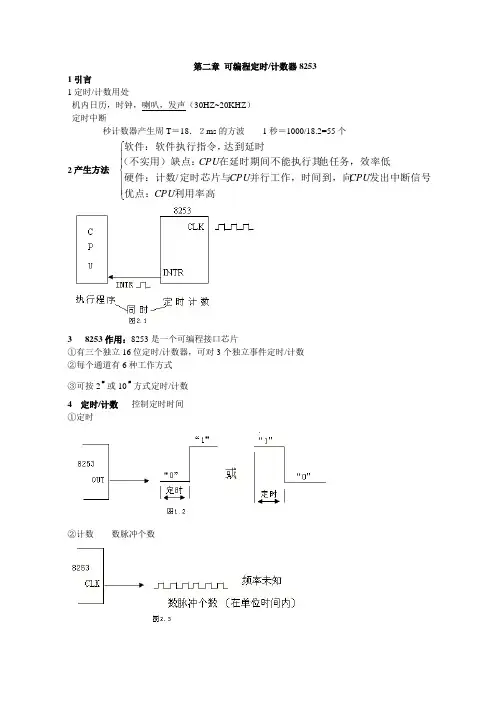

第二章 可编程定时/计数器82531引言1定时/计数用处机内日历，时钟，喇叭，发声（30HZ~20KHZ ） 定时中断秒计数器产生周T ＝18．２ms 的方波 1秒＝1000/18.2=55个2产生方法 ⎪⎪⎩⎪⎪⎨⎧利用率高优点：发出中断信号并行工作，时间到，向定时芯片与硬件：计数他任务，效率低在延时期间不能执行其（不实用）缺点：达到延时软件：软件执行指令，C P U C P U C P U C P U /3 8253作用：8253是一个可编程接口芯片①有三个独立16位定时/计数器，可对3个独立事件定时/计数 ②每个通道有6种工作方式 ③可按2#或10#方式定时/计数 4 定时/计数 控制定时时间 ①定时②计数 数脉冲个数2 8253工作原理一 内部结构 P2441通道0～通道2 （定时/计数0~定时/计数2）16位初始值计数器放计数初始值，减法计数器对外界输入脉冲减1操作，减到0时，使OUT 输出电平变化计数锁存器用来锁存计数值，看中间结果①计数 从CLK i 输入频率未知的脉冲，在计数锁存器中得到一定时间内脉冲个数②定时 从CLK i 输入频率已知的脉冲，然后根据定时时间算出计数初始值，并放入初始计数器中，当减到0时，OUT i 电平变化如定时1s 初始值＝1kHz11000ms＝1000 1ms ×1001＝1.001s 2 8253的引脚 24角IC①与CPU 连 D 0～D 7 数据线（双向）②与外设连CLK2～CLK——计数脉冲输入OUT2～OUT——时间到，输出电平变化GATE2～GATE——门控信号三、8253硬件连接四、8253编程初始化，写命令字，送控口D7D6D5D4D3D2D1DSC1SCRW1RWM2M1MBCD（6种）RW1RW作用：向初始值计数器（16位）读/写当前值0 0 对计数器进行锁存，用于读计数值读——当前值0 1 对计数器进行读/写低8位字节，高8位字节为00H1 0 对计数器进行读/写高8位字节，低8位字节为00H 写—放初始值1 1 对计数器进行读/写先低8位，后高8位例如：1200初始值方法1 ：RW1RW＝11方法2 ：RW1RW＝10；把高8位12H放入BCD:决定计数器中的数采用的数制1 10#（BCD码）范围0000～9999（10#）0000为最大，代表10000（10#）1 2#范围0000～0FFFFBCD＝0000为最大，代表65536例：使用8253，通道0 ：方式1，按10#计数，计数初始值为500；通道1 ：方式0，按2#计数，计数初始值为100H，设四个口为40～43H。

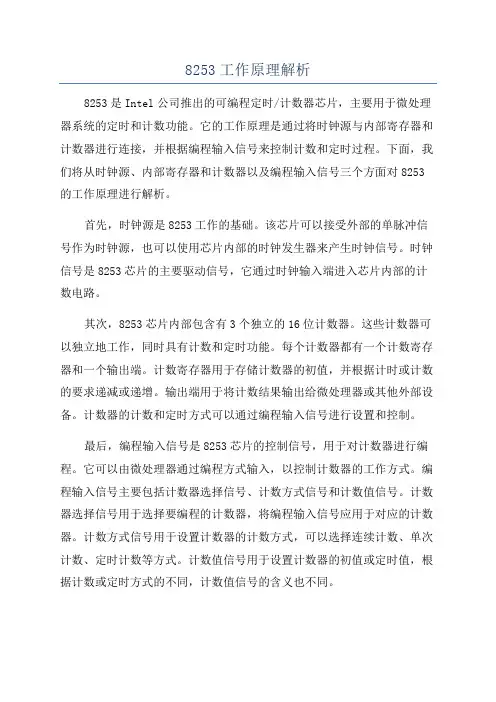

8253工作原理解析8253是Intel公司推出的可编程定时/计数器芯片，主要用于微处理器系统的定时和计数功能。

它的工作原理是通过将时钟源与内部寄存器和计数器进行连接，并根据编程输入信号来控制计数和定时过程。

下面，我们将从时钟源、内部寄存器和计数器以及编程输入信号三个方面对8253的工作原理进行解析。

首先，时钟源是8253工作的基础。

该芯片可以接受外部的单脉冲信号作为时钟源，也可以使用芯片内部的时钟发生器来产生时钟信号。

时钟信号是8253芯片的主要驱动信号，它通过时钟输入端进入芯片内部的计数电路。

其次，8253芯片内部包含有3个独立的16位计数器。

这些计数器可以独立地工作，同时具有计数和定时功能。

每个计数器都有一个计数寄存器和一个输出端。

计数寄存器用于存储计数器的初值，并根据计时或计数的要求递减或递增。

输出端用于将计数结果输出给微处理器或其他外部设备。

计数器的计数和定时方式可以通过编程输入信号进行设置和控制。

最后，编程输入信号是8253芯片的控制信号，用于对计数器进行编程。

它可以由微处理器通过编程方式输入，以控制计数器的工作方式。

编程输入信号主要包括计数器选择信号、计数方式信号和计数值信号。

计数器选择信号用于选择要编程的计数器，将编程输入信号应用于对应的计数器。

计数方式信号用于设置计数器的计数方式，可以选择连续计数、单次计数、定时计数等方式。

计数值信号用于设置计数器的初值或定时值，根据计数或定时方式的不同，计数值信号的含义也不同。

总体来说，8253芯片的工作原理是将时钟源与内部寄存器和计数器相连，根据编程输入信号的设置，控制计数器的计数和定时过程。

通过编程方式，可以灵活地配置和控制8253芯片的功能，实现不同的计时和计数需求。

8253的工作原理及应用一、工作原理8253是一种常见的计时/计数芯片，它能够完成各种定时和计数功能。

它采用了三个计数器，分别为计数器0、计数器1和计数器2。

每个计数器可以独立工作，同时也可以与其他计数器进行协同工作。

具体的工作原理如下：1.计数器的基本工作原理是将外部时钟信号分频后输出，根据计数器的工作模式，可以输出不同的周期信号。

2.8253有三个计数器，计数器0可以设置工作模式，计数器1和计数器2可以由计数器0通过控制字来选择工作模式。

3.通过控制字可以设置计数器的工作模式，比如设置为定时器工作模式、内部触发工作模式、软件触发工作模式等等。

4.计数器工作的时候，是通过输入控制字来设置计数器的初始值，然后按照设定的模式进行计数，当计数到达设定的值时，会触发相应的事件，例如输出一个脉冲信号或者产生一个中断。

二、应用领域8253芯片在计算机系统中有广泛的应用，主要包括以下几个方面：1.定时器功能：8253芯片可以实现定时器的功能，通过改变控制字设置的工作模式和初始值，可以产生定时脉冲信号，精确地控制计时间隔。

这在操作系统中非常常见，可以用于定时器中断、延时等。

此外，它还可以用于工业自动化领域中的精确控制和同步任务。

2.计数器功能：8253芯片也可以作为计数器使用。

例如，在测量系统中，可以通过外部输入信号的脉冲数量来进行计数，并配合计时功能实现测量和统计。

3.PWM信号生成：8253芯片可以实现PWM（脉宽调制）信号的生成。

通过改变初始值和周期，可以控制PWM信号的占空比，实现对电机速度、光强等参数的控制。

4.音频处理：8253芯片中的计数器可以用于实现音频处理。

通过设定计数器的频率，可以控制音频信号的采样率，从而实现音频的录制和播放。

5.高速脉冲生成：8253芯片可以产生高速脉冲，用于直流电机控制、步进电机控制等应用场景中。

三、优势与不足8253芯片具有以下几个优点：•多功能性：8253芯片具有丰富的工作模式，可以根据不同的需求灵活地配置和应用。

8253定时/计数器小节8253的结构与功能（8253是为方便计算机系统的设计和应用而研制的，定时值和范围可以很容易地由软件来控制和改变，8253是24脚双列直插式芯片，使用的是＋5V电源供电。
