面向对象分析与设计（UML）综合实验报告项目名称：学生宿舍管理系统：`目录第1章需求分析 (8)宿舍楼管理员子系统的需求分析 (8)宿舍楼学生子系统的需求分析 (9)!系统管理员子系统的需求分析 (10)其他用户子系统的需求分析 (11)第2章系统用例模型 (11)参与者的识别 (11)宿舍楼管理员的用例模型 (11)宿舍楼管理员用例图 (12)宿舍楼管理员用例图相关说明 (12)宿舍楼学生用例模型 (17)/宿舍楼学生用例图 (17)宿舍楼学生用例图相关说明 (18)系统管理员用例模型 (20)系统管理员用例图 (21)系统管理员用例图相关说明 (21)其他用户用例模型 (23)其他用户用例图 (24)其他用户用例图相关说明 (24)·第3章系统静态模型 (25)系统中的类 (25)参与者相关的类 (25)系统中其他的相关类 (27)系统中类与类的关系 (27)各个类之间的关系图 (28)类之间关系说明 (28)第4章系统动态模型 (29)\宿舍楼管理员登录宿舍楼管理员系统 (29)宿舍楼管理员登录宿舍楼管理员系统序列图 (29)宿舍楼管理员登录宿舍楼管理员系统协作图 (30)宿舍楼管理员修改学生信息 (30)宿舍楼管理员修改学生信息时序图 (30)宿舍楼管理员修改学生信息协作图 (31)宿舍楼管理员删除学生信息 (31)宿舍楼管理员删除学生信息时序图 (31):宿舍楼管理员删除学生协作图 (32)宿舍楼管理员登记保修解决时间 (32)宿舍楼管理员登记报修解决时间时序图 (32)宿舍楼管理员登记报修解决时间协作图 (33)住宿学生插入返校时间 (33)住宿学生插入返校时间时序图 (33)住宿学生插入返校时间协作图 (34)学生宿舍管理系统中的活动图 (34);宿舍楼管理员活动图活动图 (35)住宿学生活动图 (36)系统管理员活动图 (37)第5章系统部署模型 (39)学生宿舍管理系统的构件图 (39)宿舍管理员构件图 (40)宿舍管理员操作构件图 (40)宿舍管理员构件图说明 (40)；住宿学生构件图 (41)住宿学生构件图 (41)住宿学生构件图说明 (42)系统管理员构件图 (42)系统管理员构件图 (42)系统管理员构件图说明 (42)学生宿舍管理系统部署图 (43)部署图 (43)]部署图说明 (43)第6章总结与展望 (43)总结 (44)展望 (44)参考文献 (45)~第1章需求分析为了了解全校学生住宿情况，掌握学生信息，做好学生监管工作，保障学生安全，为学生提供安全可靠的住宿环境，在为学生提供全面便捷的生活服务，制作一个学生宿舍管理系统是必需的。

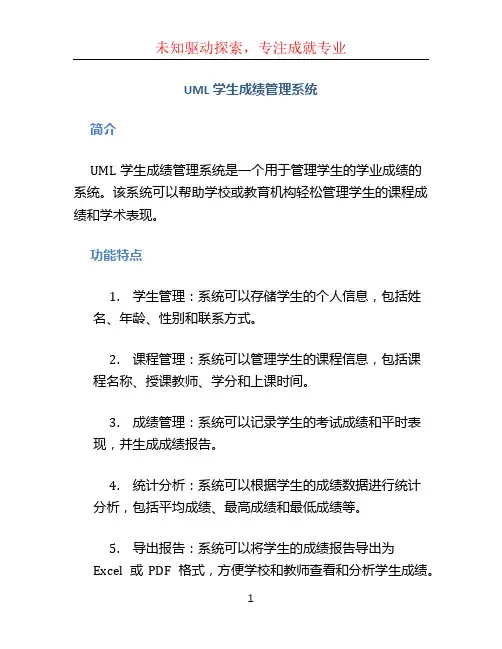

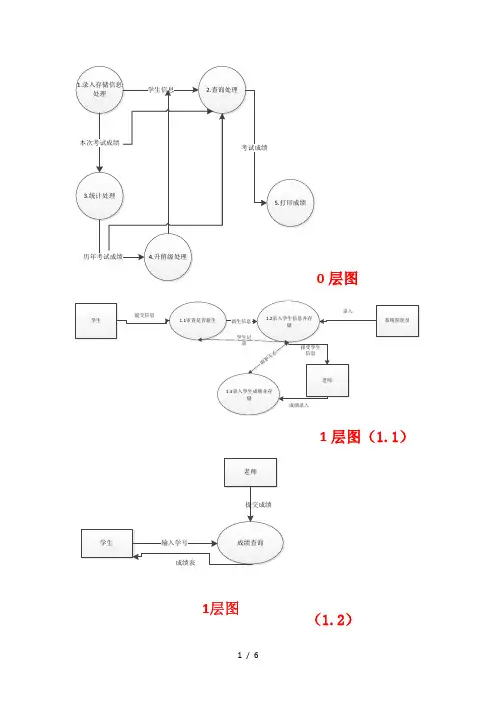

UML学生成绩管理系统简介UML学生成绩管理系统是一个用于管理学生的学业成绩的系统。
该系统可以帮助学校或教育机构轻松管理学生的课程成绩和学术表现。
功能特点1.学生管理：系统可以存储学生的个人信息，包括姓名、年龄、性别和联系方式。
2.课程管理：系统可以管理学生的课程信息，包括课程名称、授课教师、学分和上课时间。
3.成绩管理：系统可以记录学生的考试成绩和平时表现，并生成成绩报告。
4.统计分析：系统可以根据学生的成绩数据进行统计分析，包括平均成绩、最高成绩和最低成绩等。
5.导出报告：系统可以将学生的成绩报告导出为Excel或PDF格式，方便学校和教师查看和分析学生成绩。
UML类图下面是UML类图表示了学生成绩管理系统的设计和关系。
```plantuml @startumlclass Student { - id: int - name: string - age: int - gender: string - contact: string + getID(): int + getName(): string + getAge(): int + getGender(): string + getContact(): string + setID(id: int): void + setName(name: string): void + setAge(age: int): void + setGender(gender: string): void +setContact(contact: string): void }class Course { - id: int - name: string - teacher: string - credit: int - schedule: string + getID(): int + getName(): string + getTeacher(): string + getCredit(): int + getSchedule(): string + setID(id: int): void + setName(name: string): void + setTeacher(teacher: string): void + setCredit(credit: int): void + setSchedule(schedule: string): void }class Grade { - student: Student - course: Course - score: int + getStudent(): Student + getCourse(): Course + getScore(): int + setStudent(student: Student): void + setCourse(course: Course): void + setScore(score: int): void }class GradeReport { - grades: List + addGrade(grade: Grade): void + removeGrade(grade: Grade): void + getAverageScore(): double + getMaxScore(): int + getMinScore(): int + generateReport(): void }Student。

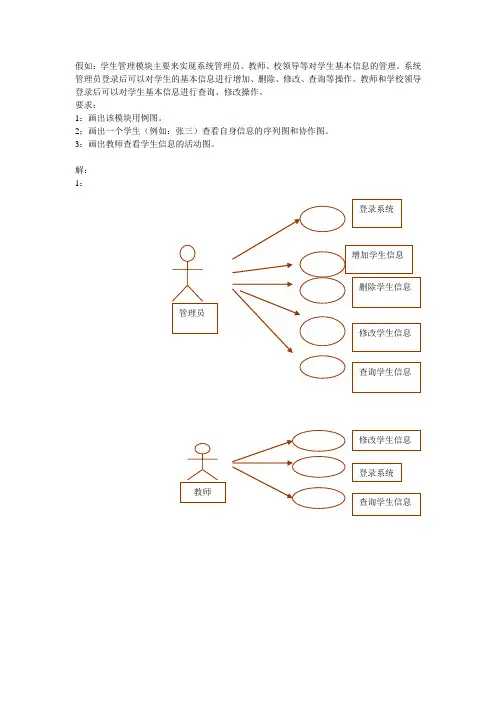

假如：学生管理模块主要来实现系统管理员、教师、校领导等对学生基本信息的管理。
系统管理员登录后可以对学生的基本信息进行增加、删除、修改、查询等操作。
教师和学校领导登录后可以对学生基本信息进行查询、修改操作。
要求：
1：画出该模块用例图。
2：画出一个学生（例如：张三）查看自身信息的序列图和协作图。
3：画出教师查看学生信息的活动图。
解：
1：
查询学生信息
教师
登录系统
修改学生信息
查询学生信息
学生管理模块--用例图
2：
登录系统
修改学生信息 查询学生信息
3：
步骤（2）
步骤（3）
教师查看学生信息的活动图。

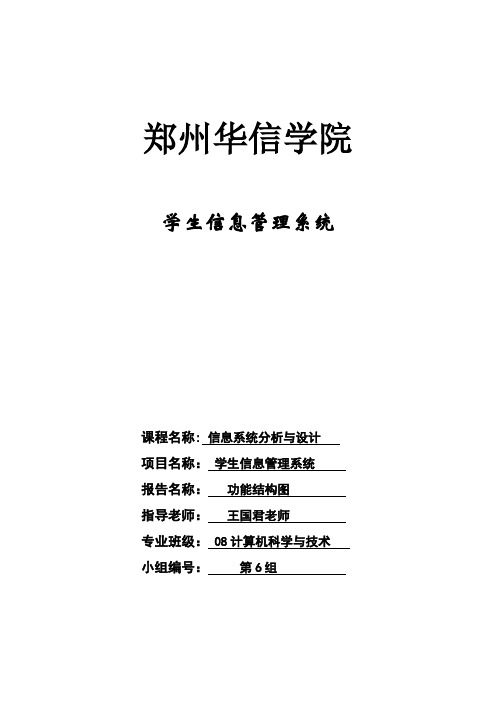

郑州华信学院学生信息管理系统课程名称:信息系统分析与设计项目名称：学生信息管理系统报告名称：功能结构图指导老师：王国君老师专业班级： 08计算机科学与技术小组编号：第6组系统功能结构1.结构设计根据对系统进行的需求分析，本系统将分为4个模块：1>学生管理管理学生的基本信息，包括个人信息的添加、修改、删除，以及选课信息的添加。
2>课程管理管理课程的基本信息，包括课程信息的添加、修改和删除。
3>成绩管理管理学生选课的成绩信息,包括成绩的登记与修改。
4>信息查询查询已经登记的信息，包括学生的基本信息、课程的基本信息成绩信息。
2。
功能结构图2。
1系统功能结构如图所示：2.2功能流程及工作流描述1>增加学生信息系统操作人员打开学生信息增加界面，输入相关信息（姓名、民族、籍贯、出生日期、入学年份、专业和学院等),在数据库中添加相关数据。
2〉修改学生信息根据学生学号查询出该学生的相关信息，修改相关条目后保存在数据库中。
3>删除学生信息根据学生学号查询出该学生的相关信息，确定删除后，在数据库中删除该信息.4>学生选课根据学生学号与需要选择的课程,确认无误后保存,数据库中将自动添加新的选课记录。
5>增加课程信息系统操作人员根据打开的课程信息增加界面,输入相关信息（课程名称、授课教师、上课时间、上课地点和课程类型等)，在数据库中添加相关数据。
6>修改课程信息根据课程号查询出课程的相关信息，修改相关条目后保存在数据库中。
7>删除课程信息根据课程号查询出该课程的相关信息，确定删除后，在数据库中删除该信息.8>登记成绩根据学号以及该学生所选择的课程，进行成绩登记，未选课的学生无法进行登记9>修改成绩对已登记的成绩进行修改.10>学生查询可以根据学生学号、学生姓名、学生性别、学生所学专业、学生所属学院来对学生信息进行查询，所有符合条件的学生信息都将会被显示出来。
学校学生信息管理系统【项目内容】：本项目以学生信息管理系统为例，经小组通过对我院学生信息管理工作的讨论、调查与分析，结合学生自身对该系统的了解，得出学生信息管理系统是各高校管理信息系统的重要组成部分，它主要用于对学生的基本信息如入学注册登记、课程、成绩、奖惩等问题进行管理。
该系统用户参与者主要包括学生和教学各系部、学生处、教务处、招生就业办等部门。
下面我们小组将利用UML建模的各种图形和模型元素，形成一个对学校学生信息管理系统的建模用例。
【设计分工】：【项目实施】一个良好的学生信息管理系统必须提供一个合理、方便和高效的学生管理平台，全面的事务流程，把复杂繁琐的学生管理、成绩管理、教师管理、课程管理变得简洁明了，以减少可能出现的管理漏洞．．本系统最大的优点是对数据进行了规范和扩充。
统一了数据交换标准．系统界面友好，交互性强，可以灵活定制，支持用户个性化设置、大提高学生工作管理的效率，而且可以构建起丫套完整的学生信息资料库，可以和其它管理部门的信息系统紧密结合，轻松、条理、准确的完成学生从入学到就业的整个管理工作。
1 . 需求分析学校学生管理信息系统的总目标是提高学生工作管理的效率，构建起一套完整的学生信息资料库，可以和其它管理部门的信息系统紧密结合，轻松、条理、准确的完成学生从入学到就业的整个管理工作，从而提高学生工作管理的效率。
具体的设计目标是（1）为学生和教师提供一个简单、友好、交互性强的系统操作界面，并且支持参与者的个性化设置。
（2）系统运行稳定可靠、各项维护功能齐全、易于维护（3）能有效地进行相关操作处理（4）快速、准确地反映相关与学生有关的信息。
1.1 学校学生信息管理系统的功能需求分析包括以下内容：●学校学生信息管理系统能够为学校学生、教学各系部、学生处、教务处、招生就业办等部门提供相应的服务。
学生可以通过使用该系统查询课程、成绩、修改用户密码等。
教学各系部可以利用该系统输入学生成绩信息、奖惩信息等。
学生网上选课管理系统（UML）一、系统概述学生网上选课管理系统是基于UML（统一建模语言）进行设计的，旨在为学生提供一个便捷、高效的选课平台。
本系统通过分析学生的需求，运用UML图示对系统进行详细描述，确保系统功能完善、操作简便。
二、系统功能模块1. 用户登录模块用户登录模块主要包括学生登录和教务管理员登录。
学生通过学号和密码登录系统，教务管理员则拥有更高的权限，负责系统维护和课程管理。
2. 课程浏览模块课程浏览模块为学生提供了丰富的课程资源，学生可以根据自己的兴趣和专业需求，查看课程详情、教师信息、上课时间等。
3. 选课模块学生在课程浏览模块中找到心仪的课程后，可以在此模块进行选课。
系统会根据学生的选课条件进行筛选，确保选课过程公平、公正。
4. 退课模块学生在规定时间内可对已选课程进行退课操作，避免因课程冲突或个人原因导致无法正常上课。
5. 成绩查询模块学生可以在成绩查询模块查看已选课程的成绩，了解自己的学习情况。
6. 教务管理模块教务管理员负责对课程、教师、学生等基本信息进行维护，确保系统正常运行。
三、系统UML图示1. 用例图用例图展示了系统的主要功能模块，包括学生、教务管理员等角色及其操作。
2. 类图类图描述了系统中的主要类及其属性和方法，如学生类、课程类、教师类等。
3. 序列图序列图展示了系统各模块之间的交互过程，如学生登录、选课、退课等操作。
4. 状态图状态图描述了系统中的关键对象在不同状态下的转换过程，如学生选课状态、课程状态等。
5. 活动图活动图展示了系统中的主要业务流程，如选课流程、退课流程等。
四、系统特点1. 操作简便：系统界面友好，操作流程清晰，便于学生快速上手。
2. 功能完善：系统涵盖了选课、退课、成绩查询等核心功能，满足学生日常需求。
4. 安全可靠：系统采用加密技术，保障用户数据安全，防止信息泄露。
五、系统优势1. 灵活的课程配置：学生网上选课管理系统允许教务管理员根据教学计划灵活调整课程设置，满足不同专业、年级学生的需求。
