基于单片机的模拟射击游戏设计说明书

基于51单片机模拟射击类游戏大学王凯（抄袭必纠）摘要电子游戏机，又俗称电玩，电动，不同于电脑。

自从问世以来，在全球围吸引了无数人的热潮，在每个国家都能找到众多的游戏发烧友，它无疑是当今社会上炙手可热的产品，基于这个广大的应用前景，本文着手研究电子模拟射击训练游戏。

本文主要通过使用51单片机来模拟简单的射击游戏。

在像素为160*128的LCD显示屏上显示模拟的手枪，并且可以用按键控制手枪的上下移动以及射出子弹，判断子弹是否击中移动的目标，最后统计得分显示结果。

当目标被击中时，蜂鸣器就会发出声音，并且设置有重新开始按键，即得分清零，子弹恢复初始值。

本设计通过K1、K2、K3、K4四个按键对游戏进行控制，分别为“向上”键，“向下”键，“发射”键，“子弹复位”键。

通过控制上下键使射击器与射击目标保持同一水平线上，然后开始射击，此时蜂鸣器发出发射音效，如射中即可获得一分得分，否则得分不变。

当子弹弹数为0时，按“子弹复位”键使游戏中的子弹数目恢复，就重新开始新的游戏。

本课题是基于单片机应用技术和LCD液晶显示屏的广泛应用而提出的，本课题所做的设计是以AT89S52单片机结合JM160128A显示器，通过proteus画图软件和keil的C语言编程软件，达到实现模拟射击游戏的目的。

通过将AT89S52单片机与JM160128A LCD结合应用，在仿真软件和硬件上都能很好地模拟常见的简单射击游戏，实现预期目标。

在游戏运行过程中，能够通过上下键移动枪支，射击目标，并能够实现上弹复位的目的。

这对于更深层次的单片机开发应用有着重要的意义。

关键词：AT89S52单片机，LCD液晶显示屏，C语言，射击游戏AbstractElectronic games, also known as electric toys (video games, electric), separated from the home computer. Since the advent of a sensation around the world, we can find a group of ingenious enthusiasts on every foot in the Earth's. It isundoubtedly one of today's most computer products of the customers, based on the vast number of potential applications, the paper started studying electronic analog shooting training game.This paper is mainly using combination design which includes MCU AT89S52 and 160*128LCD to simulate simple shooting training game ,displaying the simulate pistol’s graphics in pixels for 160*128LCD and through pressing the button to control pistol and to move up and down and then decide whether it has hit the target ,then statistic scores and display it .every time when hitting the target ,buzzer will issue hit sound ,otherwise restart key works .By this design, there are K1, K2, K3, K4 four control buttons on the game, namely "up" key, "down" key, the "transmit" button, "bullet Reset" button. By controlling the up and down keys to keep shooting target and pistol on the same level, then start shooting target, at the same time , the buzzer sounds emitted, the score will add one if you shot, otherwise the score unchanged. When the bullet shells is zero, press the "bullet Reset" key to restore the number of bullets in the game, the game can start again, a new round of challenges begin. This paper proposed is based on the wide range of applications of single-chip technology and JM160128A.In order to simulate shooting training game, AT89S52 single-chip is served as the core , combined JM160128A display, then together with ISIS_7_Professional and Micro-controller Development kit,also named KEIL ,to achieve the goal of simulating shooting training game.By combining AT89S52 MCU with JM160128A LCD applications,we can achieve the desired objectives and can can well simulate common simple shooting game both in software and hardware. In the course of the game running,we can shoot target by moving guns with up and down keys and have the ability to achieve the purpose of the missile reset. This has very real implications for the development of SCM deeper applications.Keywords：AT89S52MCU, LCD,C language ,shooting game目录第一章绪论 (3)1.1 系统设计背景及意义 (3)1.2 国外研究现状 (3)1.3 系统设计任务 (3)1.4 本章小结 (3)第二章射击训练游戏系统方案设计 (3)2.1 系统工作原理 (3)2.2 系统组成框图 (3)2.3 硬件的选型 (3)2.3.1.单片机概述 (3)2.3.2.单片机最小系统 (3)2.3.3.单片机选型 (3)2.3.4.LCD的选型 (3)2.4 本章小结 (3)第三章射击训练游戏器件介绍 (3)3.1 AT89S52单片机 (3)3.2 PG160128A (3)3.3 74LS20与非门 (3)3.4 74HC04 (3)第四章射击训练游戏硬件电路设计 (3)4.1 晶振和复位电路 (3)4.2 按键与单片机接口电路 (3)4.3 单片机与LCD显示屏接口电路 (3)第五章射击训练游戏系统软件设计与仿真 (3)5.1 系统的软件控制流程 (3)5.2 主要功能模块软件设计 (3)5.2.1 开机游戏封面图像 (3)5.2.2 枪支图像 (3)5.2.3 按键子程序流程图 (3)5.2.4 汉字显示主程序 (3)5.3 系统的软件仿真 (3)5.3.1 仿真软件 (3)5.3.2 软件仿真过程 (3)5.3.3 软件仿真结果 (3)第六章实物制作与调试 (3)6.1 所需原件 (3)6.2 焊接 (3)6.3 程序的烧录 (3)第七章总结 (3)致........................................................................................... 错误！未定义书签。

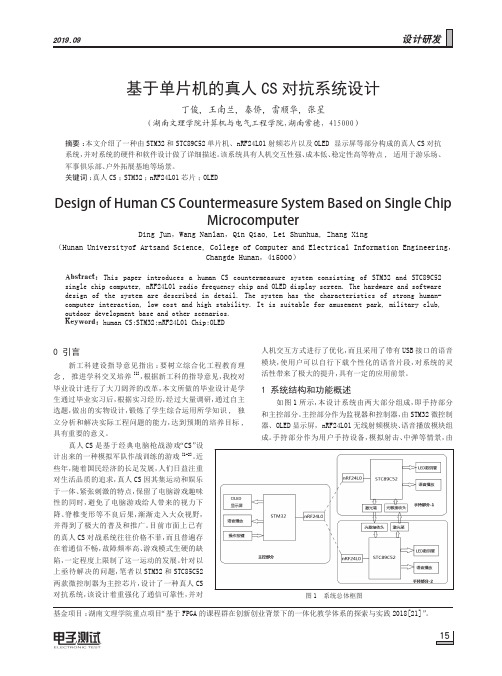

150 引言新工科建设指导意见指出：要树立综合化工程教育理念, 推进学科交叉培养[1]，根据新工科的指导意见，我校对毕业设计进行了大刀阔斧的改革，本文所做的毕业设计是学生通过毕业实习后，根据实习经历，经过大量调研，通过自主选题，做出的实物设计，锻炼了学生综合运用所学知识, 独立分析和解决实际工程问题的能力，达到预期的培养目标, 具有重要的意义。

真人CS 是基于经典电脑枪战游戏“CS”设计出来的一种模拟军队作战训练的游戏[1-2]。

近些年，随着国民经济的长足发展，人们日益注重对生活品质的追求，真人CS 因其集运动和娱乐于一体、紧张刺激的特点，保留了电脑游戏趣味性的同时，避免了电脑游戏给人带来的视力下降、脊椎变形等不良后果，渐渐走入大众视野，并得到了极大的普及和推广。

目前市面上已有的真人CS 对战系统往往价格不菲，而且普遍存在着通信不畅，故障频率高、游戏模式生硬的缺陷，一定程度上限制了这一运动的发展。

针对以上亟待解决的问题，笔者以STM32和STC85C52两款微控制器为主控芯片，设计了一种真人CS 对抗系统，该设计着重强化了通信可靠性，并对人机交互方式进行了优化，而且采用了带有USB 接口的语音模块，使用户可以自行下载个性化的语音片段，对系统的灵活性带来了极大的提升，具有一定的应用前景。

1 系统结构和功能概述如图1所示，本设计系统由两大部分组成，即手持部分和主控部分。

主控部分作为监视器和控制器，由STM32微控制器、OLED 显示屏，nRF24L01无线射频模块、语音播放模块组成。

手持部分作为用户手持设备，模拟射击、中弹等情景，由computer interaction, low cost and high stability. It is suitable for amusement park, military club, outdoor development base and other scenarios.Keyword: human CS;STM32;nRF24L01 Chip;OLED基金项目：湖南文理学院重点项目“基于FPGA 的课程群在创新创业背景下的一体化教学体系的探索与实践2018[21]”。

射击游戏的策划书3篇篇一《射击游戏策划书》一、游戏概述1. 游戏名称：[游戏暂定名称]2. 游戏类型：第一人称射击游戏3. 游戏背景：[设定游戏背景]4. 游戏目标：[描述游戏的主要目标和胜利条件]二、游戏玩法1. 操作方式：玩家通过键盘和鼠标进行操作，控制角色移动、瞄准和射击。

2. 游戏模式：单人模式：玩家与电脑控制的敌人进行战斗。

多人模式：玩家可以与其他玩家进行在线对战或合作对抗。

3. 武器系统：设计多种武器，包括步枪、手枪、狙击枪等，并为每种武器设定不同的属性和特点。

4. 地图与关卡设计：设计多张具有不同地形和环境的地图，每个地图包含多个关卡。

关卡中设置不同的任务和目标，如消灭敌人、保护重要目标等。

三、游戏特色1. 逼真的画面与音效：采用先进的图形技术和音效引擎，营造出真实的战斗场景和武器声音。

2. 多样化的游戏玩法：除了传统的射击战斗，加入策略、团队合作等元素，增加游戏的趣味性和挑战性。

3. 角色成长与升级系统：玩家可以通过游戏中的经验值或完成特定任务来提升角色等级，并解锁新的武器、技能和装备。

4. 社交互动：支持多人在线对战，玩家可以与好友组队或加入战队，进行团队竞技。

四、游戏开发计划1. 确定开发团队：招募程序员、美术设计师、音效设计师等专业人员。

2. 制定开发进度：制定详细的开发时间表，包括各个阶段的完成时间和交付物。

3. 技术选型：选择适合的游戏引擎和开发工具。

4. 测试与修复：进行内部测试和玩家测试，收集反馈并修复发现的问题。

五、市场与推广1. 目标市场：确定游戏的主要目标受众，如青少年、成年玩家等。

2. 推广策略：制定宣传计划，包括社交媒体宣传、线下活动等。

3. 合作伙伴：寻求与相关品牌或平台的合作，进行联合推广。

六、收益与盈利模式1. 游戏销售：通过数字平台或实体光盘销售游戏，获取收益。

2. 内购与广告：设置游戏内购项目，如道具购买，或通过广告展示获取收益。

3. 赛事与赞助：举办游戏赛事，吸引赞助商提供资金和支持。

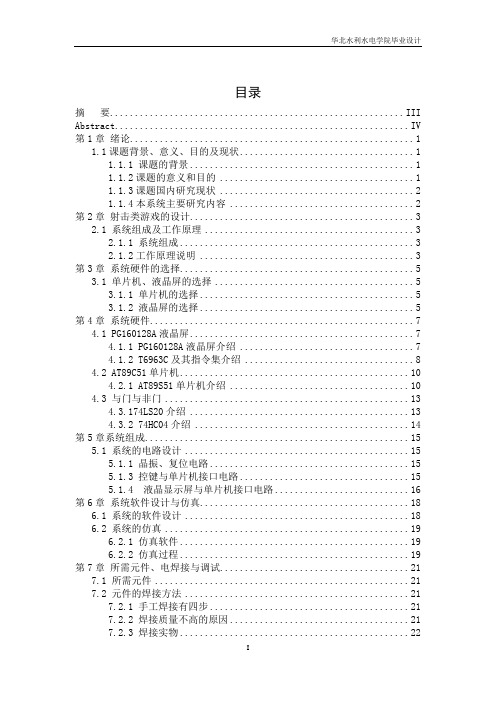

目录摘要........................................................... I II Abstract........................................................... I V 第1章绪论 (1)1.1课题背景、意义、目的及现状 (1)1.1.1 课题的背景 (1)1.1.2课题的意义和目的 (1)1.1.3课题国内研究现状 (2)1.1.4本系统主要研究内容 (2)第2章射击类游戏的设计 (3)2.1 系统组成及工作原理 (3)2.1.1 系统组成 (3)2.1.2工作原理说明 (3)第3章系统硬件的选择 (5)3.1 单片机、液晶屏的选择 (5)3.1.1 单片机的选择 (5)3.1.2 液晶屏的选择 (5)第4章系统硬件 (7)4.1 PG160128A液晶屏 (7)4.1.1 PG160128A液晶屏介绍 (7)4.1.2 T6963C及其指令集介绍 (8)4.2 AT89C51单片机 (10)4.2.1 AT89S51单片机介绍 (10)4.3 与门与非门 (13)4.3.174LS20介绍 (13)4.3.2 74HC04介绍 (14)第5章系统组成 (15)5.1 系统的电路设计 (15)5.1.1 晶振、复位电路 (15)5.1.3 控键与单片机接口电路 (15)5.1.4 液晶显示屏与单片机接口电路 (16)第6章系统软件设计与仿真 (18)6.1 系统的软件设计 (18)6.2 系统的仿真 (19)6.2.1 仿真软件 (19)6.2.2 仿真过程 (19)第7章所需元件、电焊接与调试 (21)7.1 所需元件 (21)7.2 元件的焊接方法 (21)7.2.1 手工焊接有四步 (21)7.2.2 焊接质量不高的原因 (21)7.2.3 焊接实物 (22)7.3 程序烧录与调试 (23)总结 (24)致谢 (25)参考文献 (26)附录............................................... 错误！未定义书签。

味性，自诞生之日起迅速发展，在占据一定的市场地位。

随着技术的不断更新，游戏的网络化、3D化已经逐渐成为主流，但这些游戏需要耗费大量的时间和精力，闲暇之余放松身心的小游戏有待开发。

目前常见的小游戏有推箱子、简易贪吃蛇、扫雷等，本文利用单片机设计了一款射击游戏，简单有趣，占用时间不多，可在工作、学习间隙缓解压力，老少皆宜。

射击目标和枪支的位置用液晶屛显示，稳定无闪烁，不伤眼睛；用按键控制枪支的移动和发射，每发射一次，蜂鸣器发出一次逼真的射击音效，剩余弹药数量减1，并更新相应得分，设置了清零键可以根据具体情况重新开始。

这款小游戏可以很好地锻炼手眼协调能力，应急反应能力，并起到放松身心的作用。

对于单片机初学者来说，小游戏的开发可以大大提高他们学习单片机的兴趣。

1 系统设计系统设计分为硬件设计和软件设计。

硬件原理图用Proteus绘制。

Proteus是目前最好的仿真单片机及其外围元器件的EDA软件，从原理图布局、代码调试到仿真，可一键切换到PCB设计，是很受工程师欢迎的设计平台。

软件设计用C语言，可读性强，可移植性好，用KEIl 4软件编译链接生成HEX文件，加载至原理图，即可运行仿真。

■1.1 系统硬件设计主控芯片采用AT89C51，有5个中断源。

产生射击音效用到了定时器/计数器0，按键信息用到了外部中断0，即P3.2引脚。

当然也可采用外部中断1，P3.3引脚。

最小系统设计：为保证单片机正常工作所需的最基本的电路配置成为单片机的最小系统，也常称作裸机。

单片机是数字电路，工作一定要有时钟，时钟脉冲可采用外部时钟方式和内部时钟方式，本设计采用内部时钟方式，所用的晶振息，常用的显示方式有LED点阵和液晶两种，LED亮度高，较适合用于广告牌；液晶显示器无辐射，无污染，寿命长，带背光板的液晶显示器亮度柔和，稳定无闪烁，不伤眼睛，可以用于近距离显示，因此本设计采用液晶显示方式。

具体芯片采用PG160128A，点阵数量为160×128，可以使射击目标在一个较大的区域范围内移动，P0.0-P0.7接至液晶屏的数据口D0-D7，按键信息送至1-4引脚。

中北大学硬件大型实验说明书学生姓名:学号：学院: 计算机与控制工程学院专业: 计算机科学与技术题目: “贪吃蛇”游戏设计指导教师：职称:2016 年 9 月 14 日目录一、需求分析 (1)二、工具 (1)三、概要设计 (1)四、详细设计（硬件设计和连接部分） (2)1.组件介绍 (2)1）AT89C55单片机 (2)2）Matrix-8X8点阵屏幕 (3)3）74LS154译码器 (3)4）CMOS反相器 (4)5）按键 (4)6）7-SEG BCD (5)2.硬件设计 (5)五、心得体会 (7)附录I（程序） (9)附录II（运行截图） (16)一、需求分析我们的课程设计题目是基于51单片机和一些基础组件设计出一个贪吃蛇游戏。

游戏的实现需要一个16x16的屏幕（由4个8x8的点阵屏组成）和5个按键，其中4个按键控制贪吃蛇的前进方向，另外一个按键可以使游戏重新开始。

另外还需要一个显示BCD码的数字型LED灯组用于记录得分。

贪吃蛇游戏需要实现的功能是：游戏开始时会出现一个长度为init_length的贪吃蛇，和一个随机出现的苹果（必须是贪吃蛇蛇身以外的一个点）。

玩家可以通过按键控制贪吃蛇的前进方向，但是只能转向，而不能向前或者向后，例如：当贪吃蛇向上行走时，只能通过左键和右键来让它左转或者右转，另外两个按键将失灵。

当贪吃蛇吃到苹果后，贪吃蛇尾部将会增加一个点，而屏幕上又会随机出现一个不与贪吃蛇重合的点。

此时积分器加一。

当贪吃蛇马上就要“撞向”屏幕边缘时，会从相反的一边钻出来。

所以“撞墙”并不会导致游戏结束。

而当贪吃蛇吃到自身时则会使游戏结束，并且会自动回到游戏初始化时的状态。

任何时候按下“重新开始”按键都将使游戏回到初始状态。

二、工具51单片机开发板，Keil uVision3，ISIS 7 Professional。

三、概要设计根据我们要实现的功能，我们决定把这次课程设计分成三个部分。

第一个部分为硬件设计和连接部分。

沈阳航空航天大学课程设计报告课程设计名称：微机系统综合课程设计课程设计题目：模拟射击游戏完成日期：2010年7月16日沈阳航空航天大学课程设计报告目录第1章总体设计方案 (1)1.1设计需求 (1)1.2设计原理 (1)1.2.1 提出方案 (1)1.2.2 方案论证 (2)1.3 设计环境 (3)第2章详细设计方案 (4)2.1硬件设计 (4)2.2软件设计 (5)2.2.1模拟射击游戏主程序 (5)2.2.2 LEVEL1程序 (7)2.2.3 LEVEL2、LEVEL3程序 (8)2.2.4 DELAY按键检测判断程序 (9)2.2.5中断响应程序 (10)2.2.6加分及提示显示程序 (11)2.2.7暂停游戏、结束游戏程序 (12)第3章结果测试及分析 (13)3.1 结果测试 (13)3.2 结果分析 (14)参考文献 (16)附录（程序清单） (17)第1章总体设计方案1.1设计需求用键盘、八段码和LED 灯模拟射击游戏的运行过程。

用点亮的LED灯表示猎物的位置，键盘数字键0～7对应8个LED灯用来表示射击猎物的位置，八段码显示游戏当前分数和游戏时间的倒计时。

用四个按键分别用来选择开始游戏、暂停游戏、结束暂停和结束游戏。

要求游戏能按以下方式运行：（1）游戏至少分为简单、中等和复杂三个级别，预先设计三种级别中猎物每次出现的数量（最多四个）、方向、移动的速度、停留的时间等；（2）可以自选游戏的级别，游戏开始时猎物出来，即单色灯有序地依次亮灭。

此时，如果游戏者的按键和小灯的位置相同，即代表打中，记分牌加1分；（3）键盘上设置暂停键、结束键、开始键、并在游戏进行过程中显示得分1.2设计原理利用键盘、数码显示接口芯片8279采用键盘扫描技术，实现矩阵键盘的扫描、延时去抖和对键盘输入数据的自动识别同时对八段数码管显示器的动态控制。

利用可编程的定时/计数芯片8253采用分频技术，实现对高频脉冲源的分频处理，输出秒脉冲（频率为1HZ）。
