通信网的体系结构.

WCDMA系统网络结构图1.Uu:UE和UTRAN(陆地无线接入网)之间的接口,用户终端。

2.UE: 3G网络中，用户终端就叫做UE包含手机，智能终端，多媒体设备，流媒体设备等。

3.ME:4.UTRAN：陆地无线接入网。

UTRAN由NODE B和无线网络控制器（RNC）构成，NODE B相当于GSM BTS，RNC相当于GSM BSC。

3g由核心网(CN)、UMTS 陆地无线接入网(UTRAN)、用户设备(UE)三大部分组成，CN主要完成用户认证、位置管理、呼叫连接控制、用户信息传送等功能。

UTRAN 分为无线不相关和无线相关两部分，前者完成与CN 的接口，实现向用户提供QOS 保证的信息处理和传送以及用户和网络控制信息的处理和传送；无线相关部分处理与UE 的无线接入(用户信息传送、无线信道控制、资源管理等)。

UE 主要完成无线接入、信息处理等。

Node B：无线收发信机。

主要功能是扩频、调制、信道编码及解扩、解调、信道解码、还包括基带信号和射频信号的转化。

5.Lub：逻辑单元块6.RNC：无线网络控制器是3G网络的一个关键网元。

它是接入网的组成部分，用于提供移动性管理、呼叫处理、链接管理和切换机制。

7.Lu：逻辑单元(LU)连接陆地无线接入网（UTRAN）和CN(核心网)8.Lur：用于呼叫切换的RNC到RNC连接，通常通过OC-3链路实现。

：核心网将业务提供者与接入网，或者，将接入网与其他接入网连接在一起的网络。

通常指除接入网和用户驻地网之外的网络部分。

10.Msc: 移动交换中心。

核心网CS域功能节点。

MSC/VLR的主要功能是提供CS域的呼叫控制、移动性管理、鉴权和加密等功能。

11.VLR: 拜访位置寄存器, VLR动态地保存着进入其控制区域内的移动用户的相关数据，如位置区信息及补充业务参数等，并为已登记的移动用户提供建立呼叫接续的必要条件。

VLR从该移动用户归属的HLR中获取并保存用户数据，并在MSC处理用户的移动业务时向MSC提供必要的用户数据。

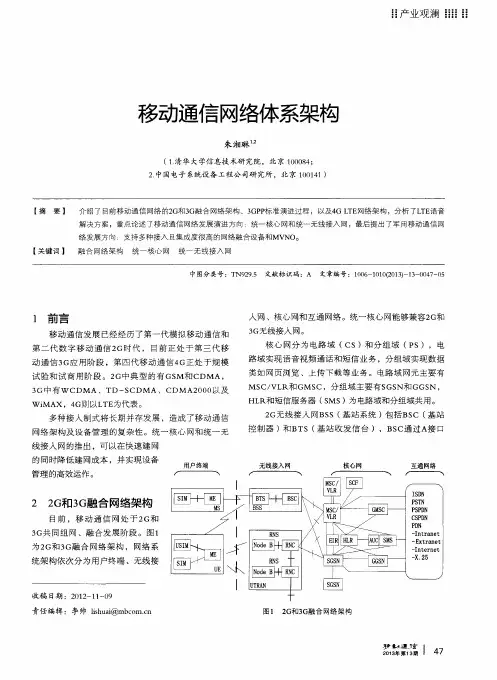

移动通信网络体系架构作者：朱湘琳来源：《移动通信》2013年第13期【摘要】介绍了目前移动通信网络的2G和3G融合网络架构、3GPP标准演进过程，以及4G LTE网络架构，分析了LTE语音解决方案，重点论述了移动通信网络发展演进方向：统一核心网和统一无线接入网，最后提出了军用移动通信网络发展方向：支持多种接入且集成度很高的网络融合设备和MVNO。

【关键词】融合网络架构统一核心网统一无线接入网中图分类号：TN929.5 文献标识码：A 文章编号：1006-1010（2013）-13-0047-051 前言移动通信发展已经经历了第一代模拟移动通信和第二代数字移动通信2G时代，目前正处于第三代移动通信3G应用阶段，第四代移动通信4G正处于规模试验和试商用阶段。

2G中典型的有GSM和CDMA，3G中有WCDMA、TD-SCDMA、CDMA2000以及WiMAX，4G则以LTE为代表。

多种接入制式将长期并存发展，造成了移动通信网络架构及设备管理的复杂性。

统一核心网和统一无线接入网的推出，可以在快速建网的同时降低建网成本，并实现设备管理的高效运作。

2 2G和3G融合网络架构目前，移动通信网处于2G和3G共同组网、融合发展阶段。

图1为2G和3G融合网络架构，网络系统架构依次分为用户终端、无线接入网、核心网和互通网络。

统一核心网能够兼容2G和3G无线接入网。

核心网分为电路域（CS）和分组域（PS），电路域实现语音视频通话和短信业务，分组域实现数据类如网页浏览、上传下载等业务。

电路域网元主要有MSC/VLR和GMSC，分组域主要有SGSN和GGSN，HLR和短信服务器（SMS）为电路域和分组域共用。

2G无线接入网BSS（基站系统）包括BSC（基站控制器）和BTS（基站收发信台），BSC通过A接口与电路域核心网相连，通过Gb接口与分组域核心网相连；3G无线接入网UTRAN（UMTS陆地无线接入网）包括RNC（无线网络控制器）和Node B（基站），RNC 通过Iu-CS接口与电路域核心网相连，通过Iu-PS接口与分组域核心网相连。

第一章概论通信系统的组成可以把通信系统概括为一个统一的模型。

这一模型包括有：信源、变换器、信道、噪声源、反变换器和信宿六个部分。

通信网的基本概念通信网是由一定数量的节点（包括终端设备和交换设备）和连接节点的传输链路相互有机地组合在一起，以实现两个或多个规定点间信息传输的通信体系。

也就是说，通信网是由相互依存、相互制约的许多要素组成的有机整体，用以完成规定的功能。

通信网的构成要素通信网在硬件设备方面的构成要素是终端设备、传输链路和交换设备。

为了使全网协调合理地工作，还要有各种规定，如信令方案、各种协议、网路结构、路由方案、编号方案、资费制度与质量标准等，这些均属于软件。

终端设备：是用户与通信网之间的接口设备。

传输链路：是信息的传输通道，是连接网路节点的媒介。

交换设备：是构成通信网的核心要素，它的基本功能是完成接入交换节点链路的汇集、转接接续和分配。

通信网的基本结构通信网的基本结构主要有网形、星形、复合形、总线形、环形、树形和线形通信网的质量要求对通信网一般提出三个要求：●接通的任意性与快速性；●信号传输的透明性与传输质量的一致性；●网路的可靠性与经济合理性。

对电话通信网是从以下三个方面提出的要求接续质量：电话通信网的接续质量是指用户通话被接续的速度和难易程度，通常用接续损失（呼损）和接续时延来度量。

传输质量：用户接收到的话音信号的清楚逼真程度，可以用响度、清晰度和逼真度来衡量。

稳定质量：通信网的可靠性，其指标主要有：失效率（设备或系统投入工作后，单位时间发生故障的概率）、平均故障间隔时间、平均修复时间（发生故障时进行修复的平均时长）等等。

现代通信网的构成一个完整的现代通信网，除了有传递各种用户信息的业务网之外，还需要有若干支撑网，以使网络更好地运行。

业务网业务网也就是用户信息网，它是现代通信网的主体，是向用户提供诸如电话、电报、传真、数据、图像等各种电信业务的网络。

业务网按其功能又可分为用户接入网、交换网和传输网三个部分。

1. 什么是通信网？具体功能是什么？概念：为了完成多用户中任意两个用户之间信源与信宿间的通信过程，需要建立一个网络，这个多用户通信系统互连的通信体系称之为通信网。

（课本）概念：通信网是由一定数量的节点（包括终端节点，交换节点）和连接这些节点的传输系统有机结合在一起，按约定的信令或协议完成任意用户间信息交换的通信体系。

可以克服空间时间等障碍，来进行有效信息交换。

（老师总结的答案）功能：信息传输寻址和路由差错控制网络管理2. 通信的概念和功能。

通信就是将带有信息的信号通过某种方式由发送者向接收者的传递或相互之间的交换。

3. 画图说明通信系统的组成并说明其功能。

图（课本第一页，图1-1）（1）信源：是发出信息的基本设施。

（2）信宿：即受信者，是信息传输的终点设施。

（3）信道：即信息的传输介质。

（4）调制发射系统：该系统的任务是将信源产生的基带信号调制成适合在给定信道中传输的信号，然后通过发射系统将信号发射出去。

（5）解调接收系统：将信道传输中带有噪声和干扰的信号解调成基带信号交给信宿。

4. 通信网的硬件组成终端设备传输设备及链路交换设备5. 通信网的分类按功能分：业务网传送网支撑网支撑网：1.信令网：实现网络节点间信令的传输和转接的网络2.同步网：实现数字设备之间的时钟信号同步的网络3.电信管理网：为提高全网质量和充分利用网络设备而设置，以达到在任何情况下，最大限度的利用网络中的一切可以利用的设备，使尽可能多的通信得以实现。

按业务类型划分：电话通信网数据通信网广播通信网电报网传真网按地理位置分：本地网长途网国际网按传输的信号形式分：数字网模拟网按传输介质分：有线通信网无线通信网按网络功能分：业务网传送网支撑网按运营方式分：公用通信网专用通信网6. 通信网体系结构OSI/RM参考模型：物理层，数据链路层，网络层，传输层，会话层，表示层，应用层课本第九页，图1-5TCP/IP参考模型：网络接口层，互联层（网络层），传输层，应用层课本第10页，图1-77. 通信网的基本拓扑结构网形星形复合形总线形环形树形课本13页，14页，图1-13 1-15 1-14 1-10 1-11 1-128. 电话通信网的组成发送和接收电话信号的“用户环路”设备，进行电路交换的节点设备，连接交换设备之间的中继链路。

无线通信网络蜂窝结构体系和关键技术作者：高世强来源：《中国新通信》2020年第02期摘要：在5G网络技术出现后，无线通信水平得到显著提升。

在无线通信网络技术应用中，以网络蜂窝结构为基础，构建起全面的网络布局，为网络用户高效稳定地使用无线网络提供保障。

在互联网时代，加强无线网络通信技术的探讨和研究，通过不断完善和优化无线网络传输效能，为现代通信领域进步提供了有效保证。

关键词：无线通信;网络技术;蜂窝结构;信号无线通信网络中，蜂窝结构技术主要是空间调制技术、大规模天线技术、无线电网络技术。

世界的发展需要有网络技术的服务，其中无线网络通信以极大的优势，在世界范围内得以普及应用。

一、无线通信网络蜂窝结构体系在通信网络的快速发展中，由于5G技术的出现，给网络系统的优化和完善带来新的方式。

5G技术使无线通信结构发生极大改变，尤其是对于网络用户激增的情况，将无线通信网络，构建成为蜂窝结构体，可以实现一对多的高效网络传输服务[1]。

蜂窝结构，在无线通信中，可以集聚网络信号，这对于现代网络覆盖和应用来说意义重大。

在实际的无线网络应用过程中，很多的网络用户处于一个室内环境当中，这就造成无线网络信号，需要利用网络设备与室外的网络基站之间建立一个通道。

在室内使用无线网络，必然会增加信号的干扰和阻碍，如建筑物墙体对信号的阻隔等问题，这就需要无线通信网络能够更好地应对，蜂窝结构的出现，恰恰是这样一种网络通信环境的性能优化实践。

在以5G网络为代表的现代通信领域中，通过无线通信的网络蜂窝结构，构建起分布式的传输技术方式，以多项的天线方式，进行点对点的连接性通信，使网络信号不再被障碍物所消耗[2]。

无线通信网络中，可以通过不同的蜂窝结构，形成多通道和大覆盖的网络布局，在以天线为载体的无线通信中，大量的天线，组成了多个无线通信单元，这些单元在无线通信网络覆盖区域内，构成的无障碍方式为网络用户提供了优质的网络服务。

二、无线通信网络蜂窝关键技术（一）空间调制技术无线通信蜂窝技术中，可以利用空间调制的方式，是无线网络天线布局更加科学合理。

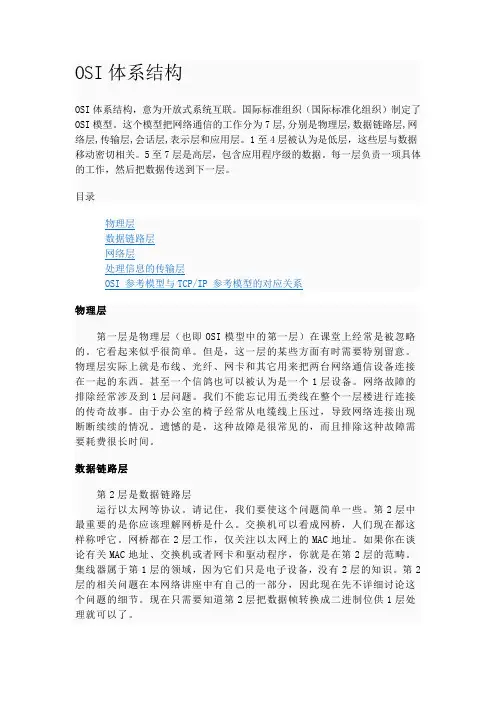

OSI体系结构OSI体系结构，意为开放式系统互联。

国际标准组织（国际标准化组织）制定了OSI模型。

这个模型把网络通信的工作分为7层,分别是物理层,数据链路层,网络层,传输层,会话层,表示层和应用层。

1至4层被认为是低层，这些层与数据移动密切相关。

5至7层是高层，包含应用程序级的数据。

每一层负责一项具体的工作，然后把数据传送到下一层。

目录物理层第一层是物理层（也即OSI模型中的第一层）在课堂上经常是被忽略的。

它看起来似乎很简单。

但是，这一层的某些方面有时需要特别留意。

物理层实际上就是布线、光纤、网卡和其它用来把两台网络通信设备连接在一起的东西。

甚至一个信鸽也可以被认为是一个1层设备。

网络故障的排除经常涉及到1层问题。

我们不能忘记用五类线在整个一层楼进行连接的传奇故事。

由于办公室的椅子经常从电缆线上压过，导致网络连接出现断断续续的情况。

遗憾的是，这种故障是很常见的，而且排除这种故障需要耗费很长时间。

数据链路层第2层是数据链路层运行以太网等协议。

请记住，我们要使这个问题简单一些。

第2层中最重要的是你应该理解网桥是什么。

交换机可以看成网桥，人们现在都这样称呼它。

网桥都在2层工作，仅关注以太网上的MAC地址。

如果你在谈论有关MAC地址、交换机或者网卡和驱动程序，你就是在第2层的范畴。

集线器属于第1层的领域，因为它们只是电子设备，没有2层的知识。

第2层的相关问题在本网络讲座中有自己的一部分，因此现在先不详细讨论这个问题的细节。

现在只需要知道第2层把数据帧转换成二进制位供1层处理就可以了。

网络层第3层是网络层在计算机网络中进行通信的两个计算机之间可能会经过很多个数据链路，也可能还要经过很多通信子网。

网络层的任务就是选择合适的网间路由和交换结点，确保数据及时传送。

网络层将数据链路层提供的帧组成数据包，包中封装有网络层包头，其中含有逻辑地址信息- -源站点和目的站点地址的网络地址。

如果你在谈论一个IP地址，那么你是在处理第3层的问题，这是“数据包”问题，而不是第2层的“帧”。

TCP/IP是分层体系结构
TCP/IP是互联网的核心，是实现异构网络互连的通信协议，通过它可以实现各种异构网络或异种机之间的互联通信。

TCP/IP（Transmission Control Protocol/Internet Protocol）协议，或称网络通信协议，它是一组互联网协议族，包括上百个各种功能的协议，是国际互联网络的基础。

TCP是指传输控制协议，规定一种可靠的数据信息传递服务。

IP是指互联网协议（网络通信协议），也就是为计算机网络相互连接进行通信而设计的协议。

任何厂家生产的计算机系统，只要遵守IP协议就可以与因特网互连互通。

TCP/IP是一个四层的分层体系结构，自上而下分为：应用层、传输层、网间网层和网络接口层。

1、网络接口层：这是TCP/IP软件的最低层，负责接收IP数据报并通过网络发送之，或者从网络上接收物理帧，抽出IP数据报，交给IP层。

2、网际层：负责相邻计算机之间的通信。

其功能包括三方面。

1是处理来自传输层的分组发送请求，收到请求后，将分组装入IP数据报，填充报头，选择去往信宿机的路径，然后将数据报发往适当的网络接口。

3、传输层：提供应用程序间的通信。

其功能包括：格式化信息流；提供可靠传输。

为实现后者，传输层协议规定接收端必须发回确认，并且假如分组丢失，必须重新发送。

4、应用层：向用户提供一组常用的应用程序，比如电子邮件、文件传输访问、远程登录等。

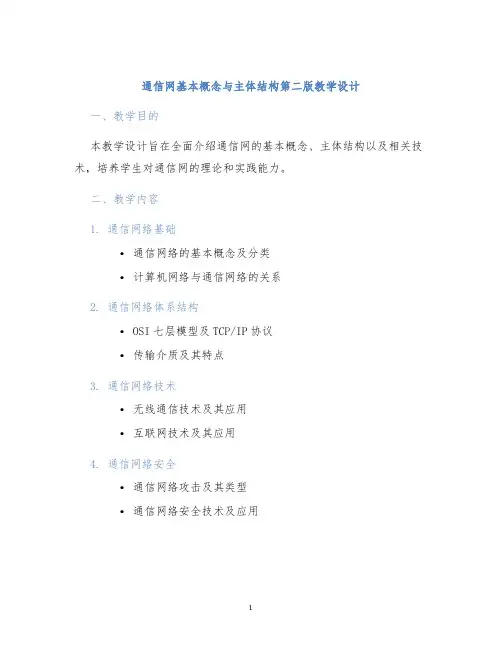

通信网基本概念与主体结构第二版教学设计一、教学目的本教学设计旨在全面介绍通信网的基本概念、主体结构以及相关技术，培养学生对通信网的理论和实践能力。

二、教学内容1. 通信网络基础•通信网络的基本概念及分类•计算机网络与通信网络的关系2. 通信网络体系结构•OSI七层模型及TCP/IP协议•传输介质及其特点3. 通信网络技术•无线通信技术及其应用•互联网技术及其应用4. 通信网络安全•通信网络攻击及其类型•通信网络安全技术及应用三、教学方法本课程采用多种教学方法，如教师讲解、案例分析、小组讨论、实验演示等，以深入浅出的方式使学生理解和掌握所学知识。

四、教学内容与时间分配教学内容时间分配通信网络基础2小时通信网络体系结构4小时通信网络技术6小时通信网络安全2小时五、教材和参考书目教材：《通信网基础与体系结构》参考书目：《计算机网络》《TCP/IP协议族》六、实验设计本课程实验旨在对所学知识进行实际操作和应用。

包括：•基本网络模拟实验•无线传输实验•网络安全实验七、考核方式•平时成绩：出勤、作业、实验等，占总成绩的30%•期末考试：占总成绩的70%八、教学成果与效果评估通过学生课堂表现、实验操作情况、作业成绩、期末考试成绩、论文等多个方面评估本课程教学效果，以此为依据进行教学成果评估。

九、教学实施方案本课程由一名主讲教师主持教学，辅助教师和实验室管理员进行实验指导和操作。

实验室按照教学进度提前进行准备，保证实验设备、实验材料等正常运转。

每周进行一次课堂教学，一次实验操作。

同时，组织小组讨论、课堂提问等方式使学生积极参与讨论，提高教学效果。

十、总结通过本次教学设计，旨在使学生掌握通信网络的基本概念、体系结构、技术应用等方面的知识，同时能够进行实际操作和应用，提高所学知识的熟练程度和理论实践能力。

同时，不断改进和更新教学内容，保持与时俱进的理念，不断提高教学质量和水平。

计算机网络体系结构及协议计算机网络是指将多台计算机通过通信线路连接在一起，形成一个互相连接的网络系统。

在计算机网络中，体系结构和协议是非常重要的概念。

本文将介绍计算机网络的体系结构和协议，并深入探讨它们在计算机网络中的作用和重要性。

一、计算机网络体系结构计算机网络体系结构是计算机网络的基本架构，分为两个层次：OSI七层参考模型和TCP/IP参考模型。

下面将对这两个模型进行详细介绍。

1. OSI七层参考模型OSI七层参考模型是国际标准化组织（ISO）制定的一种计算机网络通信协议体系结构。

它将计算机网络通信过程分为七个不同的层次，每个层次都有特定的功能和任务。

这七个层次从下到上分别是：物理层、数据链路层、网络层、传输层、会话层、表示层和应用层。

物理层：负责将比特流传输到物理媒介上，完成数据的物理传输。

数据链路层：负责在直连的两个节点之间传输数据帧。

网络层：负责将数据从源节点传输到目标节点，通过路由选择和拥塞控制等算法实现数据的传输。

传输层：负责建立和维护端到端的连接，并提供可靠的数据传输。

会话层：负责建立、管理和终止不同计算机之间的会话。

表示层：负责数据的格式化、编码和解码，以便不同的计算机之间能够相互理解。

应用层：为用户提供具体的网络应用服务，如文件传输、电子邮件等。

OSI七层参考模型将计算机网络通信过程划分为多个层次，各层次之间相互独立，可以独立进行升级和维护，提高了网络的可靠性和灵活性。

2. TCP/IP参考模型TCP/IP参考模型是互联网基于传输控制协议/互联网协议（TCP/IP）开发的一种通信协议体系结构。

它将计算机网络通信过程分为四个层次，分别是：网络接口层、网络层、传输层和应用层。

网络接口层：负责将数据从主机传输到网络。

网络层：负责将数据从源主机传输到目标主机，通过IP协议实现数据的传输。

传输层：负责提供端到端的数据传输服务，包括TCP协议和UDP协议。

应用层：为用户提供具体的网络应用服务，如HTTP、FTP等。

网络体系结构网络体系结构是指互联网的整体架构和组织结构，它是支撑网络通信的基础框架。

网络体系结构的设计直接关系到网络通信的效率、稳定性以及安全性。

在当今数字化时代，网络体系结构的重要性愈发凸显。

传统网络体系结构在早期的网络发展中，传统的网络体系结构主要采用客户-服务器模式。

这种模式下，多个客户端通过服务器来进行通信和数据交换。

这种设计简单直接，容易实现和维护，但也存在单点故障风险和性能瓶颈问题。

现代网络体系结构随着云计算、物联网等新兴技术的发展，现代网络体系结构逐渐向分布式体系结构演进。

分布式体系结构通过将网络功能分解为多个独立的模块或节点来提高系统的灵活性和可扩展性。

常见的现代网络体系结构包括分层结构、点对点结构和混合结构。

分层结构分层结构将网络按照功能划分为多个独立的层次，每个层次完成特定的功能。

通常分为应用层、传输层、网络层和数据链路层等。

分层结构便于协议的设计和管理，提高了网络的可维护性和安全性。

点对点结构点对点结构是一种去中心化的网络结构，各个节点之间平等对等，可以直接进行通信和数据交换。

点对点结构适用于对等网络、文件共享等场景，具有高度的灵活性和扩展性。

混合结构混合结构将多种不同的网络体系结构相结合，以满足不同应用场景的需求。

比如企业内部网络通常采用分层结构，而与外部网络的通信可能采用点对点结构。

混合结构能够综合各种网络体系结构的优点，实现更高效的网络通信。

未来网络体系结构的发展趋势随着5G、物联网、边缘计算等新技术的快速发展，未来网络体系结构将呈现出以下几个发展趋势：1.网络智能化：未来网络将借助人工智能技术实现自动化管理和优化，提高网络运行效率和安全性。

2.边缘化：随着边缘计算的兴起，网络将向边缘延伸，实现更低的延迟和更快的响应速度。

3.虚拟化：网络功能虚拟化将成为主流，通过软件定义网络（SDN）和网络功能虚拟化（NFV）技术来实现网络资源的灵活管理和配置。

4.安全性：网络安全将成为未来网络体系结构设计的关键考虑因素，网络将更加注重用户数据的隐私保护和身份验证。

通信网的组成一、通信网的概念通信网是在分处异地的用户之间传递信息的系统。

属于电磁系统的也称电信网。

它是由相互依存、相互制约的许多要素所组成的一个有机整体，以完成规定的功能。

通信网的功能就是要适应用户呼叫的需要，以用户满意的程度沟通网中任意两个或多个用户之间的信息。

通信网是一种使用交换设备，传输设备，将地理上分散用户终端设备互连起来实现通信和信息交换的系统。

通信最基本的形式是在点与点之间建立通信系统，但这不能称为通信网，只有将许多的通信系统（传输系统）通过交换系统按一定拓扑结构组合在一起才能称之为通信。

也就是说，有了交换系统才能使某一地区内任意两个终端用户相互接续，才能组成通信网。

通信网由用户终端设备，交换设备和传输设备组成。

交换设备间的传输设备称为中继线路（简称中继线），用户终端设备至交换设备的传输设备称为用户路线（简称用户线）。

二、通信网的分类按照信源的内容可以分为：电话网、数据网、电视节目网和综合业务数字网（ISDN）等。

其中，数据网又包括电报网、电传网、计算机网等；按通信网络所覆盖的地域范围可以分为：局域网、城域网、广域网等；按通信网络所使用的传输信道可以分为：有线（包括光纤）网、短波网、微波网、卫星网等。

三、电信网的组成电信网由核心网、接入网(AN)和用户驻地网(CPN)三大部分组成。

核心网和接入网属于公共电信网，CPN为用户自有通信网，传统CPN 是单用户。

接入网的一侧是核心网，核心网主要由各类业务网构成，另一侧是用户。

接入网起到承上启下的作用，通过接入网将核心网的业务提供给用户。

接入网是一种透明传输体系，本身不提供业务，由用户终端与核心网配合提供各类业务。

核心网的技术发展走势和用户分布特点及用户对业务需求的特点决定了接入网技术的选择。

为了进一步认识接入网，下面首先对接入网的两端，即核心网和用户进行分析：核心网的业务接口特点：①核心业务网目前主要分语音网和数据网两大类。

语音网通常指公共电话网(PSTN)，是一种典型的电路型网络。

通信网的简介1.通信网的基本概念通信网是由一定数量的节点和连接节点的传输链路组成，以实现两个以上的规定点之间信息传输的通信体系。

如图1.1所示。

图1.1 通信网的示意图2.通信网的构成一个完整的通信网包括硬件和软件。

通信网的硬件一般由终端设备、传输系统和转接交换系统三部分构成，是构成通信网的物理实体。

为了使全网协调合理地工作，还要有各种规定，如信令方案、各种协议、网路结构、路由方案、编号方案、资费制度与质量标准等，这些均属于通信网的软件。

3.通信网的分类（1）按电信业务的种类分为：电话网、电报网、用户电报网、数据通信网、传真通信网、图像通信网及有线电视网等。

（2）按服务区域范围分为：本地电信网、农村电信网、长途电信网、移动通信网及国际电信网等。

（3）按传输介质种类分为：架空明线网、电缆通信网、光缆通信网、卫星通信网、用户光纤网及低轨道卫星移动通信网等。

（4）按交换方式分为：电路交换网、报文交换网、分组交换网及宽带交换网等。

（5）按结构形式分为：网型网、星型网、环型网、复合型网及总线型网等。

（6）按信息信号形式分为：模拟通信网、数字通信网和数字/模拟混合网等。

（7）按信息传递方式分为：同步转移模式（STM）的综合业务数字网（ISDN）和异步转移模式（ATM）的宽带综合业务数字网（B-ISDN）等。

4.通信网的基本拓扑结构通信网的基本结构主要有网型、星型、树型、复合型、环型和总线型等，如图1.2所示。

图1.2 通信网的基本结构形式1）网型网有代表性的网型网是完全互连网结构。

具有N个节点的互连结构需要N（N-1）/2条传输链路。

N值较大时传输链路将很大，链路利用率将很低。

这种网络结构经济性较差，但接续质量和网络稳定性较好。

2）星型网具有N个节点的星型网共需（N-1）条传输链路。

显然，N值较大时它会较网型网节省大量的链路。

但这种网络因需要设置转接中心而增加费用。

3）复合型网由网型网和星型网复合而成。

它以星型网为基础，在通信量较大的地区构成网型网。

通信网络安全体系结构概述首先，网络安全体系结构的基础是网络安全政策，即制定和执行安全规范和流程，为网络安全提供法律和管理支持。

其次是建立网络安全组织机构，包括安全团队、培训人员和管理层，负责制定、实施和维护网络安全措施。

物理安全环境则是保障通信设备和信息资源的安全，包括机房、数据中心、防火墙、入侵检测系统等设备。

此外，网络安全设备和技术是网络安全体系结构的核心，包括防火墙、入侵检测系统、虚拟专用网络（VPN）、加密技术、安全套接层（SSL）协议等，用于保护数据传输、拦截网络攻击和加密通信内容。

同时，网络安全管理和监控也是至关重要的组成部分，包括网络风险评估、安全事件响应、网络安全监控、漏洞管理等，以及及时发现、应对和纠正网络安全漏洞和风险。

总之，通信网络安全体系结构是一个全方位、多层次、协同运作的网络安全框架，通过各种安全技术和措施，综合保障通信网络的安全和稳定运行，以应对不断演变和多样化的网络威胁和攻击。

随着技术的发展和网络环境的变化，网络安全体系结构也需要不断完善和更新，以适应新的挑战和威胁。

通信网络安全体系结构是建立在多种安全技术和措施之上的综合性框架，旨在保障通信网络在数据传输和信息交换过程中的安全性、可靠性和完整性。

其核心任务是保护计算机网络和通信系统的数据、应用程序和网络基础设施，防范和阻止网络攻击、数据泄漏和其他网络安全威胁，从而确保网络的正常运行和用户信息的安全。

本文将继续讨论通信网络安全体系结构的各个组成部分。

一、网络安全政策：网络安全政策是网络安全体系结构的基础。

它是对网络安全目标、原则、标准、流程和责任的规定，涵盖了对网络资产的保护及网络操作和使用的要求。

网络安全政策的制定和执行对于确保网络安全至关重要，它通过规范化和标准化网络安全措施，促进网络安全意识的提升，并赋予管理者权力去确保安全措施的有效实施，成为广泛认可的必需品。

二、网络安全组织机构：建立网络安全组织机构是为了明确网络安全管理的职责和权限，确保网络安全措施的有效执行。
