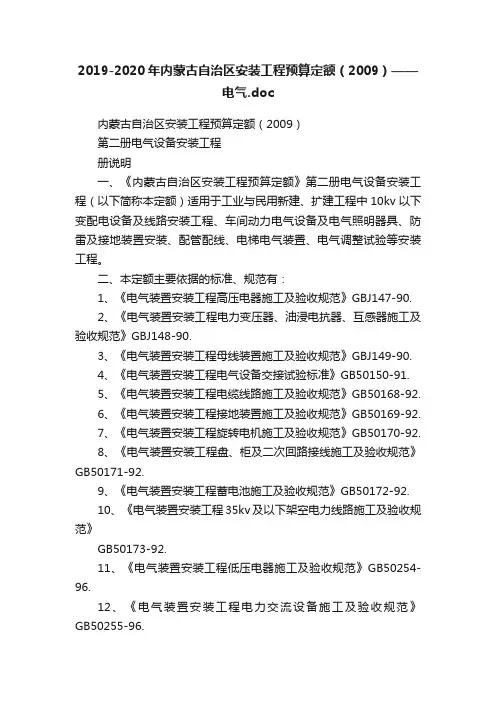

内蒙古自治区安装工程预算定额（2009）
第二册电气设备安装工程
册说明
一、《内蒙古自治区安装工程预算定额》第二册电气设备安装工程（以下简称本定额）适用于工业与民用新建、扩建工程中10kv以下变配电设备及线路安装工程、车间动力电气设备及电气照明器具、防雷及接地装置安装、配管配线、电梯电气装置、电气调整试验等安装工程。
二、本定额主要依据的标准、规范有：
1、《电气装置安装工程高压电器施工及验收规范》GBJ147-90.
2、《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148-90.
3、《电气装置安装工程母线装置施工及验收规范》GBJ149-90.
4、《电气装置安装工程电气设备交接试验标准》GB50150-91.
5、《电气装置安装工程电缆线路施工及验收规范》GB50168-92.
6、《电气装置安装工程接地装置施工及验收规范》GB50169-92.
7、《电气装置安装工程旋转电机施工及验收规范》GB50170-92.
8、《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-92.
9、《电气装置安装工程蓄电池施工及验收规范》GB50172-92.
10、《电气装置安装工程35kv及以下架空电力线路施工及验收规范》
GB50173-92.
11、《电气装置安装工程低压电器施工及验收规范》GB50254-96.
12、《电气装置安装工程电力交流设备施工及验收规范》GB50255-96.
13、《电气装置安装工程起重机电气装置施工验收规范》GB50256-96.
14、《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257-96.
15、《电气装置安装工程1kv及以下配线工程施工及验收规范》GB50258-96.
16、《电气装置安装工程电气照明装置施工及验收规范》GB50259-96.
17、《电力建设安全工作规程》GL-5009.1-92.
18、《民用建筑电气设计规范》JGJ/T16-92.
19、《工业企业照明设计标准》GB50034-92.
20、《电力建设质量等级评定标准》。
21、《全国统一施工机械台班费用定额》（1998年）。
22、《全国统一安装工程施工仪器仪表台班费用定额》GFD-201-1999.
23、《全国统一安装工程基础定额》。
24、《全国统一建筑安装劳动定额》（1988年）。
三、本定额的工作内容除各章节已说明的工序外，还包括：施工准备，设备器材工器具的场内搬运，开箱检查，安装，调整试验，收尾，清理，配合质量检验，工种间交叉配合、临时移动水、电源的停歇时间。
四、本定额不包括以下内容：
1、10kv以上及专业专用项目的电气设备安装。
2、电气设备（如电动机等）配合机械设备进行单体试运转和联合试运转工作。
五、关于下列各项费用的规定：
1、工程超高增加费（已考虑了超高因素的定额项目除外）：操作物高度离楼地面5m以上、20m以下的电气安装工程，按超高部分人工费的33%计算。
2、高层建筑增加费（指高度在6层或20m以上的工业及民用建筑高层增加费）按下表计算，增加费用全部计入人工费。
层数9层以
下
（30m）
12层以
下
（40m）
15层以
下
（50m）
18层以
下
（60m）
21层以
下
（70m）
24层以
下
（80m）
27层以
下
（90m）
30层以
下
（100m
）
33层以
下
（110m
）
按人
工费
的%
1 2 4 6 8 10 13 16 19
层数36层以
下
（120m
）
39层以
下
（130m
）
42层以
下
（140m
）
45层以
下
（150m
）
48层以
下
（160m
）
51层以
下
（170m
）
54层以
下
（180m
）
57层以
下
（190m
）
60层以
下
（200m
）
按人
工费
的%
22 25 28 31 34 37 40 43 46
注：为高层建筑供电的变电所和供水等动力工程，如装在高层建筑的底层或地下室的，均不计取高层建筑增加费；装在6层以上的变电所工程和动力工程应计取高层建筑增加费。
3、安装与生产同时进行增加的补偿费用按人工费的10%计取。
4、在有害身体健康的环境中施工增加的费用按人工费的10%计取。
5、脚手架搭拆费按人工费的4%计取，其中人工、材料、机械所占的比例分
别为25%、65%、10%。
但第十章外线工程一般不考虑搭设脚手架，如果实际发生参照建筑工程计算。
第一章变压器
说明
1、油浸电力变压器安装定额同样适用于自耦式变压器、带负荷调压变压器
及并联电抗器的安装。
电炉变压器按同容量电力变压器定额乘以系数2.0、整流变压器按同容量电力变压器定额乘以系数1.60进行换算。
2、变压器的器身检查：4000千伏安以下是按吊芯检查考虑，4000千伏安以
上是按吊钟罩考虑，如果4000千伏安以上的变压器需吊芯检查时，定额机械台班乘以系数2.0。
3、干式变压器如果带有保护外罩时，人工和机械乘以系数1.2。
4、整流变压器、消弧线圈、并联电抗器的干燥，按同容量变压器干燥定额
执行电炉变压器干燥按同容量变压器干燥定额乘以系数2.0执行。
5、变压器油是按设备带来考虑的，但施工中变压器油的过滤损耗及操作损
耗已包括在有关定额中。
6、变压器安装过程中放注油、油过滤所使用的油罐，已摊入油过滤定额中。
7、变压器干燥，需通过试验，判定绝缘受潮时，才能计取此项费用。
8、本章定额不包括下列工作内容：
（1）变压器干燥棚的搭拆工作，若发生时可按实计算。
（2）变压器铁梯及母线铁构件的制作安装。
（另执行本册铁构件制作安装定额）
（3）瓦斯继电器的检查机试验（已列入变压器系统调整试验定额内）。
（4）端子箱、控制箱的制作安装，另执行本册相应定额。
（5）二次喷漆及喷字。
（需要时按本册相应定额执行）
工程量计算规则
1、变压器安装，按不同容量以“台”为计量单位。
2、变压器干燥，以“台”为计量单位。
3、消弧线圈的干燥按同容量电力变压器干燥定额执行，以“台”为计量单位。
4、变压器油过滤不论过滤多少次，直到过滤合格为止，以“t”为计量单位，具体计算方法如下：
（1）变压器安装项目未包括绝缘油的过滤，需要过滤时，可按制造厂提供的油量计算。
（2）油断路器及其他充油设备的绝缘油过滤，可按制造厂规定的充油量计算。
计算公式：油过滤器（t）=设备油重（t）*（1+损耗率）
第二章配电装置
说明
1、设备本体所需的绝缘油、六氟化硫气体、液压油等均按设备带有考虑。
2、本章设备安装定额不包括下列工作（另执行本册有关定额）。
（1）端子箱安装；
（2）设备支架制作及安装；
（3）绝缘油过滤；
（4）基础槽（角）钢安装；
（5）电气设备以外的加压设备和附属管道的安装。
3、设备安装所需的地脚螺栓按土建预埋考虑，也不包括二次灌浆。
4、互感器安装定额系按单相考虑的，不包括抽芯及绝缘油过滤，特殊情况另作处理。
5、电抗器安装定额系按三相叠放、三相平放和二相叠放一相平放的安装方式综合考虑的，不论何种安装方式，均不作换算，一律执行本定额。
干式电抗器安装定额适用于混凝土电抗器、铁芯干式电抗器和空心电抗器等干式电抗器的安装。
6、高压成套配电柜安装定额系综合考虑的，不分容量大小，也不包括母线配制及设备干燥。
7、低压无功补偿电容器屏（柜）安装列入本册第四章。
8、配电设备的端子板外部接线，应按本册第四章相应项目另行计算。
9、组合型成套箱式变电站主要是指10KV以下的箱式变电站，一般布置形式为变压器在箱的中间，箱的一端为高压开关位置，另一端为低压开关位置。
组合型低压成套配电装置其外形像一个大型集装箱，内装6~24台低压配电箱（屏），箱的两端开门，中间为通道，称为集装箱式低压配电室，列入本册第四章。
工程量计算规则
1、断路器、电流互感器、电压互感器、油浸电抗器、电力电容器及电容器。
