南方GNSS数据处理软件4.0使用说明书

  • 格式：pdf
  • 大小：1.22 MB
  • 文档页数：60

下载文档原格式

  / 60

合集下载

南方RTK操作学习指南

南方RTK操作学习指南

G PS定位原理
二、点位测定原理
当只有一颗卫星时，我们只能确定以 R1为半径的圆 上的某个点上。
当有两颗卫星时，2个球面相交成一个圆弧点位被限 制在一曲线上。
G PS定位原理
G PS定位原理
• 当只有三颗卫星时，3个球面相交成一个点,3个距 离段可以确定纬度，经度，和高程,点的空间位置 被确定。
关于RTK的工作原理和精度分析
• 也就是说，两台接收机（一台基准站，一台流动站） 都在观测卫星数据，同时，基准站通过其发射电台 把所接收的载波相位信号（或载波相位差分改正信 号）发射出去；那么，流动站在接收卫星信号的同 时也通过其接收电台接收基准站的电台信号；在这 两信号的基础上，流动站上的固化软件就可以实现 差分计算，从而精确地定出基准站与流动站的空间 相对位置关系。在这一过程中，由于观测条件、信 号源等的影响会有误差，即为仪器标定误差,一般为 平面1cm+1ppm，高程2cm+1ppm
• 2、多路径效应
• 由于接收机周围环境的影 响，使得接收机所接收到 的卫星信号中还包含有反 射和折射信号的影响，这 就是所谓的多路径效应。
GPS误差来源
• 三、接收机有关的误差 • (1) 接收集钟差 接收机钟差是GPS接收机所使用
的钟的钟面时与GPS标准时之间的差异。 • (2) 接收机天线相位中心偏差 接收机天线相位中
G P S 测量基础知识
3. 观测时段 Observation 测站上开始接收卫星信号到停 接收，连续观测的时间长度。
4. 同步观测 Simultaneous Observation 两站或两站以上接收机同时对同一组卫星进行观测。
5. 天线高 Antenna Height 观测时接收机相位中心到测站中心标志面的高度。

南方NRS系统平台软件功能介绍

南方NRS系统平台软件功能介绍

南方NRS系统平台软件功能介绍1、系统兼容性1.1兼容国内外主流品牌的基准站型GNSS接收机及主流品牌移动终端接收机功能截图展示：NRS软件支持接入主流GNSS品牌的北斗卫星导航定位基准站接收机。

图1.1 支持接入主流品牌GNSS基准站接收机1.2兼容国内外主流品牌移动终端接收机功能截图展示：NRS软件支持接入主流GNSS品牌移动终端接收机接入差分数据。

图1.2 支持接入主流品牌GNSS移动站接收机2、运算能力2.1NRS系统软件具备GPS、GLONASS和BDS数据的联合解算能力，并支持GALILEO系统；具备单BDS系统、单GPS系统解算能力；具备联合发布GPS、GLONASSS、BDS差分数据；分布单独播发GPS、BDS（B1\B2\B3全频段）差分数据能力。

功能截图展示：NRS系列软件具备GPS、GLONASS和BDS数据的联合解算能力，支持GALILEO系统；具备单BDS系统、单GPS系统解算能力；具备联合发布GPS、GLONASSS、BDS差分数据；分布单独播发GPS、BDS差分数据能力。

图2.1 卫星跟踪状况图注：其中G代表GPS，R代表GLONASS，E代表GALILEO，C代表BDS（北斗）图2.2 基线解算情况注：三角形G5-R5-E3-C9为网内解算后可用卫星数其中G代表GPS，R代表GLONASS，E 代表GALILEO，C代表BDS（北斗）图2.3 三星解算（GPS/GLONASS/BDS卫星可选，自由组合）图2.4 自由组合差分数据包含的卫星系统2.2定时自动解算基站点坐标功能，分析基站稳定性。

功能截图展示：南方NRS系统NET软件具备定时自动解算基准站点坐标功能，并通过CORS运维管理平台展示基站稳定性。

图2.5 基站稳定性分析功能3、预警功能具有邮件、手机短信报警功能，报警信息包括基准站接收机开始或者停止使用内置电池、内置电池电量过低、工作温度过高或者过低、数据传输中断、基站位移变化、基准站接收机更换等内容。

南方gnss简单操作流程

南方gnss简单操作流程

南方gnss简单操作流程1、仪器开箱，安装三脚架，把gnss主机安装到三脚架上，整平，架设电台三脚架并整平，架设电台天线，把电台挂到主机三脚架上，并连接好电台电源线和信号线，打开电台开关。

2、设置基站：长按住开关键和F键，等六个灯同时闪烁时松开，按F键切换到基站模式（中间红灯），10秒后，长按F键，听到第二声响时松开，按F键切换到外接模式（右边绿灯）。

3、取出手簿，按PWR键开机，开机后进去主菜单，设置—蓝牙—点击添加新设备—点击添加设备串号—下一步—输入密码—完成。

点击屏幕上方的COM端口—新建发射端口—选择端口（如COM8）--完成--住此端口。

4、返回到主菜单，点击工程之星3.0—点击配置—端口配置—选择刚才3中配置的端口。

波特率选择115200。

--点击确定。

点击工程—新建工程—输入工程名称并牢记—点击确定—选择坐标系（China/BJ54/38）--点击编辑—选择中央子午线（114）和投影方式（高斯投影）--点击确定—点击确定。

5、点击配置—仪器设置—主机工作模式—主机数据链设置—下一步—外置—确定。

点击基准站设置—格式（RTCM3）--点击单点定位—点击启动基站。

基站设置完毕。

6、拿出移动站主机安装到测量杆上，安装移动站天线。

设置移动站：长按住开关键和F键，等六个灯同时闪烁时松开，按F键切换到移动站模式（左边红灯），10秒后，长按F键，听到第二声响时松开，按F键切换到电台模式（左边绿灯）。

7、快速按两下手簿WIN键，切换到主菜单。

设置—蓝牙—点击添加新设备—点击添加设备串号—下一步—输入密码—完成。

点击屏幕上方的COM端口—新建发射端口—选择端口（如COM7）--完成。

记住此端口。

8、返回到主菜单—打开任务管理器—双击工程之星3.0进入—端口配置—选择刚才7中配置的端口。

波特率选择115200。

--点击确定。

--点击配置—仪器设置—主机工作模式—主机数据链—电台—确定。

9、点击移动站设置—数据差分格式(RTCM3) --确定。

南方GPS使用说明书word资料36页

南方GPS使用说明书word资料36页

南方GPS 产品系列灵锐S82-2019产品手册南方测绘仪器有限公司二○○八年十月目录第一章灵锐S82-2008概述 (3)§1.1关于灵锐S82-2008 (3)§1.2四大特色 (4)§1.3技术特色 (4)第二章灵锐S82-2008主机 (6)§2.1主机外型 (6)§2.2接口 (6)§2.3电池的安装方法 (7)§2.4指示灯和仪器设置 (8)§2.5手薄与蓝牙连接 (13)§2.5.1手簿设置 (13)§2.5.2连接设置 (13)第 1 页§2.6VRS连接 (15)第三章灵锐S82-2008电台 (18)§3.1电台概述 (18)§3.1.1 产品简介 (18)§3.1.2 产品特点 (18)§3.1.3 技术指标 (19)§3.2GDL25电台外型说明 (20)§3.2.1 GDL25电台的面板 (20)§3.2.2 GDL25电台的外型 (21)§3.3GDL25电台使用注意事项 (21)§3.3.1 供电电源 (21)§3.3.2 天线口负载 (22)§3.3.3 电磁环境 (22)§3.3.4 天线选择 (23)§3.3.5 接口电缆 (23)第四章灵锐S82-2008附件介绍 (24)§4.1灵锐S82-2008的仪器箱（包） (24)§4.2电池及充电器 (24)§4.3数据链接收天线及发射天线 (24)§4.4各种传输线及电缆 (24)§4.5其他 (25)第五章操作说明 (26)§5.1基准站和移动站安装 (26)§5.2按键操作说明 (27)§5.3仪器设置 (27)§5.4仪器操作表现 (28)§5.5天线高的量测方法 (28)§5.6作业方法图解 (29)第六章与软件的连接 (30)§6.1数据传输 (30)§6.2在线升级方法(F IRMWARE U PDATE) (30)§6.3S82-2008的注册 (31)附录A 技术参数 (32)附录B 联系方式 (33)附录C 全国销售及服务网络列表 (34)第一章灵锐S82-2019概述§1.1 关于灵锐S82-2019南方测绘公司一直致力于把国际先进的GPS测绘勘测技术与产品普及到国内测量用户手中。

南方GPS使用说明介绍模板之欧阳歌谷创编

南方GPS使用说明介绍模板之欧阳歌谷创编

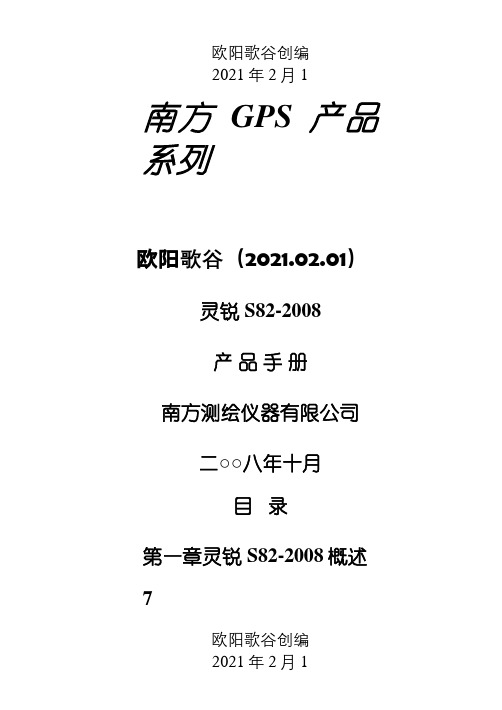

南方GPS 产品系列欧阳歌谷（2021.02.01）灵锐S82-2008产品手册南方测绘仪器有限公司二○○八年十月目录第一章灵锐S82-2008概述7欧阳歌谷创编§1.1关于灵锐S82-20087§1.2四大特色10§1.3技术特色13第二章灵锐S82-2008主机18§2.1主机外型18§2.2接口19§2.3电池的安装方法20§2.4指示灯和仪器设置21§2.5手薄与蓝牙连接26§2.5.1手簿设置26欧阳歌谷创编§2.5.2连接设置34§2.6VRS连接37第三章灵锐S82-2008电台50§3.1电台概述50§3.1.1 产品简介50§3.1.2 产品特点50§3.1.3 技术指标51§3.2GDL25电台外型说明53§3.2.1 GDL25电台的面板53欧阳歌谷创编§3.2.2 GDL25电台的外型54§3.3GDL25电台使用注意事项56§3.3.1 供电电源56§3.3.2 天线口负载58§3.3.3 电磁环境58§3.3.4 天线选择58§3.3.5 接口电缆59第四章灵锐S82-2008附件介绍60§4.1灵锐S82-2008的仪欧阳歌谷创编器箱（包）60§4.2电池及充电器62§4.3数据链接收天线及发射天线64§4.4各种传输线及电缆65§4.5其他67第五章操作说明69§5.1基准站和移动站安装69§5.2按键操作说明71§5.3仪器设置72欧阳歌谷创编§5.4仪器操作表现73§5.5天线高的量测方法73§5.6作业方法图解74第六章与软件的连接77§6.1数据传输77§6.2在线升级方法(F IRMWARE U PDATE)78§6.3S82-2008的注册81附录A 技术参数85附录B 联系方式86欧阳歌谷创编附录C 全国销售及服务网络列表88第一章灵锐S82-2008概述§1.1 关于灵锐S82-2008南方测绘公司一直致力于把国际先进的GPS测绘勘测技术与产品普及到国内测量用户手中。

南方GPS使用说明书

南方GPS使用说明书

南方GPS 产品系列灵锐S82-2008产品手册南方测绘仪器有限公司二○○八年十月目录第一章灵锐S82-2008概述 (5)§1.1关于灵锐S82-2008 (5)§1.2四大特色 (5)§1.3技术特色 (6)第二章灵锐S82-2008主机 (7)§2.1主机外型 (7)§2.2接口 (8)§2.3电池的安装方法 (8)§2.4指示灯和仪器设置 (9)§2.5手薄与蓝牙连接 (15)§2.5.1手簿设置 (15)§2.5.2连接设置 (19)§2.6VRS连接 (21)第三章灵锐S82-2008电台 (30)§3.1电台概述 (30)§3.1.1 产品简介 (30)§3.1.2 产品特点 (30)§3.1.3 技术指标 (31)§3.2GDL25电台外型说明 (32)§3.2.1 GDL25电台的面板 (32)§3.2.2 GDL25电台的外型 (33)§3.3GDL25电台使用注意事项 (34)§3.3.1 供电电源 (34)§3.3.2 天线口负载 (35)§3.3.3 电磁环境 (36)§3.3.4 天线选择 (36)§3.3.5 接口电缆 (36)第四章灵锐S82-2008附件介绍 (37)§4.1灵锐S82-2008的仪器箱（包） (37)§4.2电池及充电器 (38)§4.3数据链接收天线及发射天线 (39)§4.4各种传输线及电缆 (40)§4.5其他 (42)第五章操作说明 (43)§5.1基准站和移动站安装 (43)§5.2按键操作说明 (44)§5.3仪器设置 (44)§5.4仪器操作表现 (45)§5.5天线高的量测方法 (46)§5.6作业方法图解 (46)第六章与软件的连接 (48)§6.1数据传输 (48)§6.2在线升级方法(F IRMWARE U PDATE) (49)§6.3S82-2008的注册 (51)附录A 技术参数 (55)附录B 联系方式 (56)附录C 全国销售及服务网络列表 (57)第一章灵锐S82-2008概述§1.1 关于灵锐S82-2008南方测绘公司一直致力于把国际先进的GPS测绘勘测技术与产品普及到国内测量用户手中。

南方GPS使用说明书

南方GPS 产品系列灵锐S82-2008产品手册南方测绘仪器有限公司二○○八年十月目录第一章灵锐S82-2008概述 (8)§1.1关于灵锐S82-2008 (8)§1.2四大特色 (9)§1.3技术特色 (10)第二章灵锐S82-2008主机 (12)§2.1主机外型 (12)§2.2接口 (13)§2.3电池的安装方法 (14)§2.4指示灯和仪器设置 (15)§2.5手薄与蓝牙连接 (27)§2.5.1手簿设置 (27)§2.5.2连接设置 (32)§2.6VRS连接 (34)第三章灵锐S82-2008电台 (47)§3.1电台概述 (47)§3.1.1 产品简介 (47)§3.1.2 产品特点 (47)§3.1.3 技术指标 (49)§3.2GDL25电台外型说明 (52)§3.2.1 GDL25电台的面板 (52)§3.2.2 GDL25电台的外型 (53)§3.3GDL25电台使用注意事项 (55)§3.3.1 供电电源 (55)§3.3.2 天线口负载 (57)§3.3.3 电磁环境 (57)§3.3.4 天线选择 (57)§3.3.5 接口电缆 (58)第四章灵锐S82-2008附件介绍 (59)§4.1灵锐S82-2008的仪器箱（包） (59)§4.2电池及充电器 (60)§4.3数据链接收天线及发射天线 (62)§4.4各种传输线及电缆 (63)§4.5其他 (66)第五章操作说明 (67)§5.1基准站和移动站安装 (67)§5.2按键操作说明 (68)§5.3仪器设置 (69)§5.4仪器操作表现 (71)§5.5天线高的量测方法 (72)§5.6作业方法图解 (73)第六章与软件的连接 (76)§6.1数据传输 (76)§6.2在线升级方法(F IRMWARE U PDATE) (77)§6.3S82-2008的注册 (80)附录A 技术参数 (84)附录B 联系方式 (86)附录C 全国销售及服务网络列表 (88)第一章灵锐S82-2008概述§1.1 关于灵锐S82-2008南方测绘公司一直致力于把国际先进的GPS测绘勘测技术与产品普及到国内测量用户手中。

南方GPS使用说明书

南方GPS 产品系列灵锐S82-2008产品手册南方测绘仪器二○○八年十月目录第一章灵锐S82-2008概述 (5)§1.1关于灵锐S82-2008 (5)§1.2四大特色 (5)§1.3技术特色 (6)第二章灵锐S82-2008主机 (7)§2.1主机外型 (7)§2.2接口 (8)§2.3电池的安装方法 (8)§2.4指示灯和仪器设置 (9)§2.5手薄与蓝牙连接 (15)§2.5.1手簿设置 (15)§2.5.2连接设置 (19)§2.6VRS连接 (21)第三章灵锐S82-2008电台 (30)§3.1电台概述 (30)§3.1.1 产品简介 (30)§3.1.2 产品特点 (30)§3.1.3 技术指标 (31)§3.2GDL25电台外型说明 (32)§3.2.1 GDL25电台的面板 (32)§3.2.2 GDL25电台的外型 (33)§3.3GDL25电台使用注意事项 (34)§3.3.1 供电电源 (34)§3.3.2 天线口负载 (35)§3.3.3 电磁环境 (36)§3.3.4 天线选择 (36)§3.3.5 接口电缆 (36)第四章灵锐S82-2008附件介绍 (37)§4.1灵锐S82-2008的仪器箱（包） (37)§4.2电池及充电器 (38)§4.3数据收天线及发射天线 (39)§4.4各种传输线及电缆 (40)§4.5其他 (42)第五章操作说明 (43)§5.1基准站和移动站安装 (43)§5.2按键操作说明 (44)§5.3仪器设置 (44)§5.4仪器操作表现 (45)§5.5天线高的量测方法 (46)§5.6作业方法图解 (46)第六章与软件的连接 (48)§6.1数据传输 (48)§6.2在线升级方法(F IRMWARE U PDATE) (49)§6.3S82-2008的注册 (51)附录A 技术参数 (55)附录B 联系方式 (56)附录C 全国销售及服务网络列表 (57)第一章灵锐S82-2008概述§1.1 关于灵锐S82-2008南方测绘公司一直致力于把国际先进的GPS测绘勘测技术与产品普及到国测量用户手中。

南方GPS使用说明介绍模板之欧阳音创编

欧阳音创编2021.03.11南方GPS 产品系列欧阳音创编2021.03.11 欧阳音创编欧阳音创编2021.03.11灵锐S82-2008产品手册南方测绘仪器有限公司二○○八年十月目录第一章灵锐欧阳音创编2021.03.11 欧阳音创编欧阳音创编2021.03.11S82-2008概述16§1.1关于灵锐S82-200816§1.2四大特色23§1.3技术特色29欧阳音创编2021.03.11 欧阳音创编欧阳音创编2021.03.11第二章灵锐S82-2008主机39§2.1主机外型39§2.2接口40§2.3电池的安装方法42欧阳音创编2021.03.11 欧阳音创编欧阳音创编2021.03.11§2.4指示灯和仪器设置44§2.5手薄与蓝牙连接54§2.5.1手簿设置54§2.5.2连接设置66欧阳音创编2021.03.11 欧阳音创编欧阳音创编2021.03.11§2.6VRS连接71第三章灵锐S82-2008电台90§3.1电台概述90§3.1.1产品简介欧阳音创编2021.03.11 欧阳音创编欧阳音创编2021.03.1190§3.1.2产品特点91§3.1.3技术指标93§3.2GDL25电台外型说明97欧阳音创编2021.03.11 欧阳音创编欧阳音创编2021.03.11§3.2.1GDL25电台的面板97§3.2.2GDL25电台的外型99§3.3GDL25电台使用注意事项102欧阳音创编2021.03.11 欧阳音创编欧阳音创编2021.03.11§3.3.1供电电源102§3.3.2天线口负载105§3.3.3电磁环境106§3.3.4欧阳音创编2021.03.11 欧阳音创编欧阳音创编2021.03.11天线选择107§3.3.5接口电缆108第四章灵锐S82-2008附件介绍109§4.1灵锐欧阳音创编2021.03.11 欧阳音创编欧阳音创编2021.03.11S82-2008的仪器箱（包）109§4.2电池及充电器112§4.3数据链接收天线及发射天线115欧阳音创编2021.03.11 欧阳音创编欧阳音创编2021.03.11§4.4各种传输线及电缆116§4.5其他120第五章操作说明122§5.1基准站和移动站欧阳音创编2021.03.11 欧阳音创编欧阳音创编2021.03.11安装122§5.2按键操作说明126§5.3仪器设置127§5.4仪器操作表现130§5.5天线欧阳音创编2021.03.11 欧阳音创编欧阳音创编2021.03.11高的量测方法131§5.6作业方法图解133第六章与软件的连接136§6.1数据传输136欧阳音创编2021.03.11 欧阳音创编欧阳音创编2021.03.11§6.2在线升级方法(F IRMWAREU PDATE)138§6.3S82-2008的注册144附录A 技术参数149欧阳音创编2021.03.11 欧阳音创编欧阳音创编2021.03.11附录B 联系方式151附录C 全国销售及服务网络列表154第一章灵锐S82-2008概述§1.1 关于欧阳音创编2021.03.11 欧阳音创编欧阳音创编2021.03.11灵锐S82-2008南方测绘公司一直致力于把国际先进的GPS测绘勘测技术与产品普及到国内测量用户手中。

《南方GPS数据处理软件》操作说明

《南方GPS数据处理软件》操作说明技术部朱代军一、软件简介南方GPS数据处理软件主要是对 GPS 静态和后差分数据进行基线处理，并将结果进行约束整网平差，得出控制网平差成果并打印输出。

本软件能处理南方公司的GPS接收机采集的静态数据和各种进口GPS接收机提供的RINEX标准格式的数据。

软件界面友好，采用全中文操作环境，流程化管理与操作并具有出色的图形操作界面、良好的图形服务功能和平差文档编辑功能，可进行包括基线网图、误差椭圆图、平差成果的编辑，输出设置和打印。

软件采用项目文件的管理方式，工程以项目文件的形式存在，大大加强了软件的可靠性。

通过本软件，用户可方便地自定义椭球投影参数和选择不同的坐标系统。

整个处理过程，包括基线解算、网平差等操作，都在以 gpsadj 为后缀的南方公司专有格式的文件中进行。

软件自动记录所有操作，在任何时候可以把上一次保存的处理进度调出，查阅成果或者继续进行处理。

基线处理完成后可以输出国际标准格式的基线数据方便调入第三方软件中进行数据处理。

在功能方面，具有比以往版本功能更强大、自动化程度更高、操作更方便的基线向量解算、闭合环搜索、网平差处理等功能。

使用本软件进行基线解算，可以方便地对任一基线的解算条件和解算类型进行设置。

对于独立的同步环、异步环以及重复基线，均可自动进行搜索。

在网平差处理中，增加了三维约束平差和多种约束方法。

输出的平差成果精度评定更加完善详细。

二、GPS数据下载1、下载说明9600静态/灵锐S80/灵锐S82 使用工具->南方接收机数据下载灵锐S86/灵锐S82-2008 需用“灵锐助手”下传数据2、使用接口9600静态机：COM串口灵锐S80/S82/S86：USB三、数据处理1、新建项目文件->新建(输入项目名称、施工单位、负责人、坐标系、控制网等级)说明：中央子午线软件自动识别数据，选择坐标系时注意“度带”。

2、数据输入A、导入GPS观测数据数据输入->增加观测数据文件B、输入已知点坐标数据输入-> 坐标数据录入3、基线解算A、解算设置基线解算->静态基线处理设置（设定天线截止角、历元间隔,一般设定与仪器上的一致）B、解算基线解算->全部解算说明：基线红色：解算合格；灰色：解算不合格。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、 能对南方公司各种型号 GPS 接收机所采集静态测量和后差分的数据进行完全解 算，如 NGS200、NGS100、9800、9600 等。 2、软件工具中自带坐标转换及四参数计算。 3、软件的星历预报功能，以便选择最佳星历情况进行野外作业。 4、软件基线处理结果更为严密，平差模型更加可靠。 5、能根据需要，方便地输出各种格式的平差成果。 6、既可全自动处理所有基线，也可进行手动单条处理。
建议采用优于以上配置有利软件正常运行。
1.2 软件安装步骤
双击软件压缩包，弹出图示如图 1-1 所示，软件开始自解压，解压完毕进入软件 安装的提示窗口如图 1-2 所示。图 1-1 解压窗口来自图 1-2 安装提示窗口
在“安装提示窗口”中用鼠标单击 “下一步” ，弹出图示有关软件使用协议说明如图 1- 3 所示：
3
南方 GPS 静态处理软件
图 1-5
软件安装过程窗口
进度条达到 100％后，弹出图 1-6 所示界面，点击“完成” ， 软件安装完毕。
。
图 1-6 结束窗口
软件安装完毕后，在计算机的桌面自动生成“南方 GPS 数据处理”和“南方 GPS 后处 理差分”快捷方式。
4
南方 GPS 静态处理软件
1.3 软件启动和操作步骤
10
南方 GPS 静态处理软件
图 2-5 基线解算
基线处理设置：在基线处理前对基线的解算条件进行设置，点击次按钮弹出基线 设置对话框如图 2-6 所示。
图 2-6 基线处理设置窗口
图 2-6 基线基本信息各项目的含义是： 设置作用选择： 全部解算：对所有调入软件的观测数据文件进行解算。当一条基线解算结束并解 算合格（一般情况下要求比值即方差比大于 3.0）后，网图上表示的基线边将变红。 不合格的基线将维持灰色。 新增基线：对新增加进来的基线单独解算 不合格基线：软件只处理上次解算后不合格的基线 高度截止角：即卫星高度角截止角，通常情况下取其值为 20.0（度） ，用户也可 以适当地调整使其增大或者减小，但应当注意，当增大卫星高度截止角时，参与处理 的卫星数据将减少，因此要保证有足够多的卫星参与运算，且 GDOP 良好，在卫星较多
9
南方 GPS 静态处理软件
2.3 数据输入
数据输入菜单如图 2-3 所示：
图 2-3 数据录入
坐标数据录入：在需要原始观测数据录入的情况下，点击“坐标数据录入” ，界面 如图 2-4 所示：
图 2-4 录入已知坐标
在点击上图中“请选择”时，即可输入网图中已知控制点坐标。
2.4 基线解算
基线解算菜单如图 2-5 所示：
点击“南方 GPS 数据处理”桌面快捷方式进入基线处理软件，界面如图 1-7：
图
1-7 GPS 处理软件界面主界面
软件主界面由菜单栏、工具栏、状态栏以及当前窗口组成，并采用了工程化的管 理模式，因此，在使用之前必须按照要求创建工程项目。软件的基本操作步骤如下： 一、点击“文件”菜单下的“新建”项目，弹出界面如图 1-8 所示，
图 1-8 新建工程项目
在对话框中按照要求填入“项目名称” 、 “施工单位” 、 “负责人” ，选择相应的“坐
5
南方 GPS 静态处理软件
标系统” 、 “分度带” 、 “控制网等级” 、 “基线剔除方式” ，最后点击“确定”按钮，完成 操作。 二、增加野外观测数据 将野外 GPS 采集数据调入软件，这些数据是南方公司的专用格式*.STH。 三、GPS 基线处理 处理合格后要检查异步、同步环闭合差 四 、对整网进行约束平差 五 、检查和打印成果 上述各项操作将在下面文中分章节进行详述。
图 2-2 增加新的观测文件窗口
注：南方 GPS 测量系统的数据处理软件除了处理南方的数据外，还可对其它厂商 的接收机所采集的数据进行处理。处理的方法是先把其它非南方 GPS 接收机采集的数 据转换为标准的 RINEX 2.0（兼容 RINEX 1.0）格式，读入观测文件后进行向量解算以 及网平差。 打印：打印当前窗口的网图或平差成果 打印预览：显示默认打印机以及默认设置下的文件或者图形。 打印设置：对 Windows 下的打印机进行设置，可以选择打印机、设置纸的大小、 打印的方向等。 最近文件：调用上一次处理的项目文件 退出：退出程序
2.5
平差处理菜单如图 2-7 所示
平差处理
图 2-7 平差菜单
平差参数设置：
图 2-8 平差参数设置 12
南方 GPS 静态处理软件
本项设置为选择已知点坐标与坐标系匹配的检查和高程拟合方案。在图 2-8 中的 “二维平差选择”中作了选择后，在进行平差计算时，若输入的已知点坐标和概略坐 标差距过大，软件将不进行平差。反之，没有选择，软件对平差已知点不作任何限制。 无论输入怎样的已知点坐标，都能计算平差结果。高程拟合方按选取适当的已知水准 点来拟合 GPS 高程控制网，最大限度减少高程异常带来的误差或错误。 自动处理：基线处理完后点此菜单，软件将会自动选择合格基线组网。 重复基线：搜索重复基线长互差 闭合环闭合差：检查闭合环包括同步环和异步环闭合差 手工计算闭合差：根据用户需要在网图或基线简表中选定需要计算的基线组成闭 合环后进行闭合差计算 三维平差：对空间三维坐标点进行平差。 自由网平差提供各控制点在 WGS-84 系下 的三维坐标（经度、纬度、大地高），各基线向量三个坐标差观测值的总改正数，基 线边长以及点位边长的精度信息、误差椭圆。 二维平差：对平面位置点进行二维约束平差，约束平差提供在北京 54、全国 80， WGS-84 坐标系，或者城市独立坐标系的二维平面坐标、基线向量改正数、基线边长， 以及坐标、基线边长的精度信息、转换参数、误差椭圆等。 高程拟合：测量工作是在地面进行的，而地球的自然表面是一个不规则的复杂曲 面，不能用准确的数学模型来描述，也就不能作为基准面。在实际测量中采用与平静 海平面相重合大地水准面来代替地球的实际表面，而在全球定位系统中采用的坐标系 统是 WGS－84 坐标，这就存在一个转换问题如图 2-9 所示：
6
南方 GPS 静态处理软件
第二章
软件功能和菜单介绍
2.1 软件基本功能及界面
GPSADJ4.0 基线处理平差软件是对 GPS 星历单、双频数据进行处理和平差的专业 GPS 内业解算软件。本软件用 VC++编写，采用面向对象的编程方法和管理方案，功能 强大，操作方便，可视化界面友好。
2.1.1 主要功能：
11
南方 GPS 静态处理软件
时，取 20.0 较为适宜。默认的设置为 20.0。 历元间隔：指运算时的历元间隔，该值默认取 5 秒， 可以任意指定，但是必须是 采集间隔的整数倍。例如，采集数据时设置历元间隔为 15 秒，而采样历元间隔设定 20 秒，则实际处理的历元间隔将为 30 秒。 粗差容忍系数：默认值为 3.5。 合格解选择：可以选择合格固定解、固定解、浮动解、三差解、由基线独立选择。 当选择合格固定解、固定解、浮动解和三差解时，是对控制网的全部基线进行统一的 设置，要对任一基线进行独立设置则必须选择“由基线独立选择” 。 最小同步时间：同步观测时间小于设定值的同步基线将不参与计算。
水准点 地面
H
h
大地水准面 ΔN WGS－84 椭球面
图 2-9 高程适宜图
h——海拔高； H——WGS－84 大地高； Δ N——WGS－84 椭球面与大地水准面的高程异常； 南方网平差软件采用二次曲面拟合求取各点的高程异常Δ N 来对 GPS 高程进行改 正。
2
南方 GPS 静态处理软件
图 1-3
协议窗口
同意安装协议并用鼠标单击图 1-3“是” ，安装将继续，窗口提示软件安装到计算 机中的安装路径如图 1-4 所示：
图 1-4
安装路径提示窗口
点击图示 1-4 中的“浏览” ，可选择自定义安装本软件的路径，当然也可使用图示默认 路径“C:\Program Files\南方测绘仪器公司\GPSSouth”安装，选择好路径后用鼠标 单击“下一步”弹出图 1-5：
2.1.2 主界面：
软件界面非常直观，由菜单栏，工具栏、状态栏以及当前窗口组成。点击相应的 状态栏，当前窗口将显示程序的相应状态。在新建项目后，软件主窗口如图 2-1 所示：
图 2-1 主界面 7
南方 GPS 静态处理软件
界面左边的快捷状态栏是按照软件的操作步骤按顺序排列的。 网图显示：用以显示网图和误差椭圆。 测站数据：显示每个原始数据文件的详细信息，包括所在路径，每个观测站数据 的文件名、点名、天线高、采集日期、开始和结束时间、单点定位的经纬度大地高等。 在该状态下，可以增加或者删除数据文件以及修改点名和天线高。 基线简表：显示基线解的信息，包括基线名、比值、方差、X 增量、Y 增量、Z 增 量。 基线详解：查看基线解算的详细报告。 闭合环：查看最小独立闭合环、最小独立同步闭合环、最小独立异步闭合环、重 复基线、任意选定基线组成闭合环的闭合差。 成果输出：查看自由网平差、三维约束平差、二维约束平差、高程拟合等成果以 及相应的精度分析。 菜单栏执行程序的各种功能，分别是 “文件”菜单、 “编辑”菜单， “基线解算” 菜单、 “闭合环”菜单、 “网平差”菜单、 “工具”菜单、 “查看”菜单、 “帮助”菜单。 具体功能下文将分节详细介绍。 工具栏执行菜单中的某一功能，从左至右分别是“新建文件” ， “打开文件” ， “保 存文件” ， “增加观测文件” ， “剪切” ， “复制” ， “粘贴” ， “处理全部基线” ， “ 自动求闭 合差” ， “自由网平差” ， “三维约束平差” ， “二维约束平差” ， “高程拟合” ， “坐标转换” ， “打印” ， “打印预览” ， “关于” （显示软件版本信息） ， “帮助”等。
2.2 文件
从本节开始我们将依次叙述菜单栏中各菜单功能，文件菜单如下图 2-2 所示：
图 2-2 文件菜单 8
南方 GPS 静态处理软件
新建：建立工程项目文件 打开：打开已经保存过的项目文件 保存：保存当前进度的项目文件 另存为：将当前进度的项目文件存储到另外的硬盘空间或是软盘、优盘等 关闭项目：关闭当前窗口的处理项目 项目属性：可更改项目属性信息 增加观测数据文件：在新建文件或者在当前项目文件中增加新的观测文件，可以 选择读入南方测绘*.sth 观测文件和标准的 RINEX 2.0 观测文件。可以在不同的路径 中任意选择，如图 2-3 所示。
