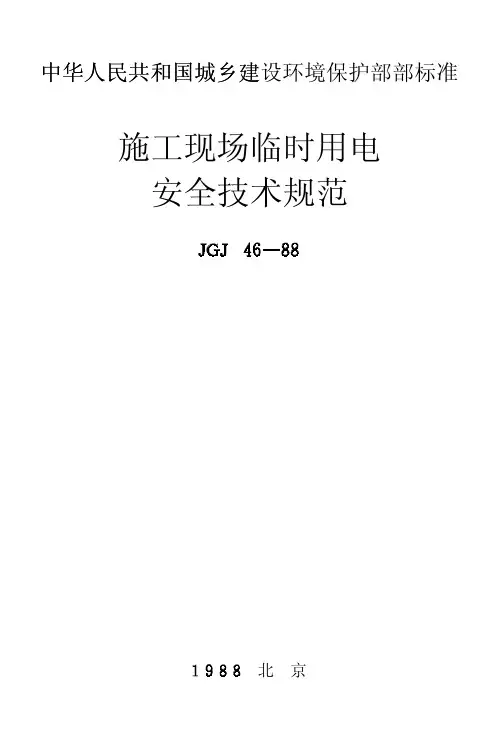

JGJ4688施工现场临时用电安全技术规范

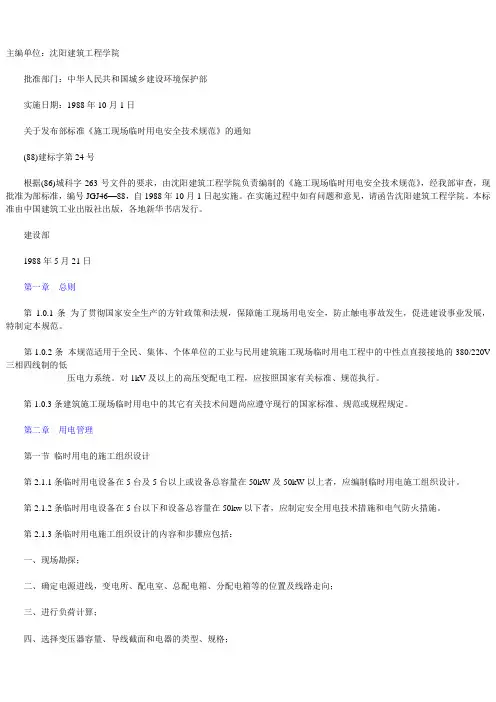

主编单位：沈阳建筑工程学院批准部门：中华人民共和国城乡建设环境保护部实施日期：1988年10月1日关于发布部标准《施工现场临时用电安全技术规范》的通知(88)建标字第24号根据(86)城科字263号文件的要求，由沈阳建筑工程学院负责编制的《施工现场临时用电安全技术规范》，经我部审查，现批准为部标准，编号JGJ46—88，自1988年10月1日起实施。

在实施过程中如有问题和意见，请函告沈阳建筑工程学院。

本标准由中国建筑工业出版社出版，各地新华书店发行。

建设部1988年5月21日第一章总则第1.0.1条为了贯彻国家安全生产的方针政策和法规，保障施工现场用电安全，防止触电事故发生，促进建设事业发展，特制定本规范。

第1.0.2条本规范适用于全民、集体、个体单位的工业与民用建筑施工现场临时用电工程中的中性点直接接地的380/220V 三相四线制的低压电力系统。

对1kV及以上的高压变配电工程，应按照国家有关标准、规范执行。

第1.0.3条建筑施工现场临时用电中的其它有关技术问题尚应遵守现行的国家标准、规范或规程规定。

第二章用电管理第一节临时用电的施工组织设计第2.1.1条临时用电设备在5台及5台以上或设备总容量在50kW及50kW以上者，应编制临时用电施工组织设计。

第2.1.2条临时用电设备在5台以下和设备总容量在50kw以下者，应制定安全用电技术措施和电气防火措施。

第2.1.3条临时用电施工组织设计的内容和步骤应包括：一、现场勘探；二、确定电源进线，变电所、配电室、总配电箱、分配电箱等的位置及线路走向；三、进行负荷计算；四、选择变压器容量、导线截面和电器的类型、规格；五、绘制电气平面图、立面图和接线系统图；六、制定安全用电技术措施和电气防火措施。

第2.1.4条临时用电工程图纸必须单独绘制，并作为临时用电施工的依据。

第2.1.5条临时用电施工组织设计必须由电气工程技术人员编制，技术负责人审核，经主管部门批准后实施。

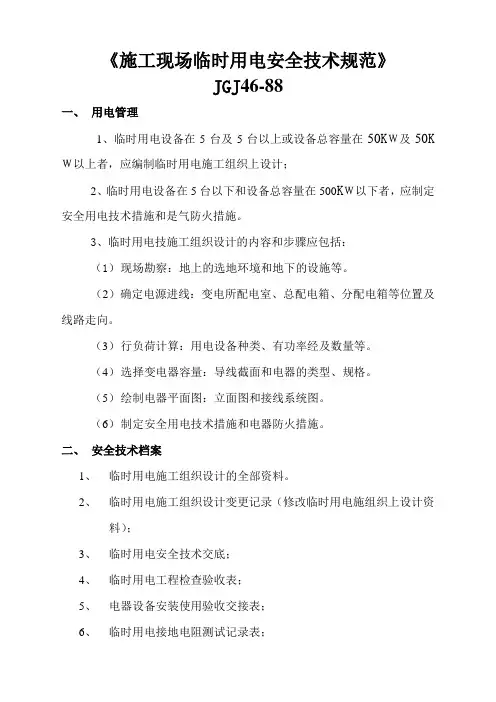

《施工现场临时用电安全技术规范》JGJ46-88一、用电管理1、临时用电设备在5台及5台以上或设备总容量在50KＷ及50K Ｗ以上者，应编制临时用电施工组织上设计；2、临时用电设备在5台以下和设备总容量在500KＷ以下者，应制定安全用电技术措施和是气防火措施。

3、临时用电技施工组织设计的内容和步骤应包括：（1）现场勘察：地上的选地环境和地下的设施等。

（2）确定电源进线：变电所配电室、总配电箱、分配电箱等位置及线路走向。

（3）行负荷计算：用电设备种类、有功率经及数量等。

（4）选择变电器容量：导线截面和电器的类型、规格。

（5）绘制电器平面图：立面图和接线系统图。

（6）制定安全用电技术措施和电器防火措施。

二、安全技术档案1、临时用电施工组织设计的全部资料。

2、临时用电施工组织设计变更记录（修改临时用电施组织上设计资料）；3、临时用电安全技术交底；4、临时用电工程检查验收表；5、电器设备安装使用验收交接表；6、临时用电接地电阻测试记录表；7、临时用电定期检（复）查表；8、电工巡视维修记录（以上规定应由主管该现场的电器技术人员负责建立和管理临时用电工程拆除及统一归档）；9、漏电保护器运行检测记录。

三、施工现场周围环境1、在建工程与外电线路的安全距离；（1）在建工程不得在高、低压线路下方施工，高、低压线路下方不得搭建作业棚，建造生活设施或堆放构件、架具、材料及其它杂物等；在建工程（含脚手架具）的外侧边缘与外电架空线路的边线之间的最小安全操作距离：注：上下脚手架的斜道严禁搭设在有外电线路的一侧。

2、对达不到规定的最小距离时必须采取防护措施，增设屏障遮拦、围拦或保护网，并悬挂醒目的警告标志牌。

（1）设防护时应有电器工程技术人员戒专职安全人员负责监护。

（2）防护措施无法实现时，必须与有关部门协商，采取停电、迁移外电线路或改变工程位置等措施，否则不得施工。

四、JGJ59-99行业标准，新规范要求施工现场必须执行TN-S三相五线制配电二级保护的要求。

施工现场临时用电安全技术规范（JGJ46-2005）一、基本情况施工现场临时用电安全技术规范（JGJ46-2005）2005年7月1日开始施行。

规定了施工现场临时用电安全技术规范的适用范围和基本原则1.0.3 建筑施工现场临时用电工程专用的电源中性点直接接地的220/380V三相四线制低压电力系统，必须符合下列规定：1 采用三级配电系统；2 采用TN-S接零保护系统；3 采用二级漏电保护系统。

二、临时用电管理1、施工现场临时用电组织设计编制的条件3.1.1 施工现场临时用电设备在5台及以上或设备总容量在50kw及以上者，应编制用电组织设计。

2、施工现场临时用电组织设计的内容3.1.2 施工现场临时用电组织设计应包括下列内容：1 现场勘测；2 确定电源进线、变电所或配电室、配电装置、用电设备位置及线路走向；3 进行负荷计算；4 选择变压器；5 设计配电系统；1）设计配电线路，选择导线或电缆；2）设计配电装置，选择电器；3）设计接地装置；4）绘制临时用电工程图纸，主要包括用电工程总平面图、配电装置布置图、配电系统接线图、接地装置设计图。

6设计防雷装置；7 确定防护措施；8 制定安全用电措施和电气防火措施。

3、编审程序3.1.4 临时用电组织设计及变更时，必须履行，“编制、审核、批准”程序，由电气工程技术人员组织编制，经相关部门审核及具有法人资格企业的技术负责人批准后实施。

变更用电组织设计时应补充有关图纸资料。

3．1．5临时用电工程必须经编制、审核、批准部门和使用单位共同验收，合格后方可投入使用。

4、其他要求（1）操作人员3.2.1 电工必须经过按国家现行标准考核合格后，持证上岗工作；其他用电人员必须通过相关安全教育培训和技术交底，考核合格后方可上岗工作。

（2）检查验收3.3.4 临时用电工程定期检查应按分部、分项工程进行，对安全隐患必须及时处理，并应履行复查验收手续。

三、外电防护1、安全操作距离4.1.2 在建工程（含脚手架）的周边与外电架空线路的边线之间的最小安全操作距离应符合表4.1.2规定。

施工现场临时用电安全技术规范北京施工现场临时用电安全技术规范主编单位沈阳建筑工程学院批准部门中华人民共和国城乡建设环境保护部实施日期年月日的通知建标字第号根据城科字由沈阳建筑工程学院负责编制的现编号自年月在本标准由中国建筑工业出版社出版建设部年月日目录第一章总第二章用电管理第一节临时用电的施工组织设计第二节专业人员第三节安全技术档案第三章施工现场与周围环境第一节在建工程与外电线路的安全距离第二节外电防护第四章接地与防雷第一节一般规定第二节保护接零第三节第四节防雷第五章配电室及自备电源第一节配电室第二节电压为的自备发电机组第六章配电线路第一节第二节电缆线路第三节第七章配电箱及开关箱第一节配电箱及开关箱的设置第二节电器装置的选择第三节使用与维护第八章电动建筑机械及手持电动工具第四节第五节第六节手持电动工具第七节其它电动建筑机械第九章照明第一节一般规定第二节第三节照明装置附录一负荷线和开关电器选择表附录二全国年平均雷暴日数分布图附录三全国年平均雷暴日数区划图附录四名词解释附录五本规范用词说明第一章总则第条保障施工现场用电安全特第条个体单位的工业与民用建筑施工现场临时用电工程中的中性点直接接地的对规第条建筑施工现场临时用电中的其它有关技术问题第二章用电管理第一节临时用电的施工组织设计第条临时用电设备在台及台以上或设备总容量在及第条临时用电设备在台以下和设备总容量在第条临时用电施工组织设计的内容和步骤应包括现场勘探总配电箱分配电箱等的位置及线路走向规格立面图和接线系统图第条临时用电工程图纸必须单独绘制并作为临时第条临时用电施工组织设计必须由电气工程技术人员编制第条变更临时用电施工组织设计时必须履行第第二节专业人员第条维修或拆除临时用电工程必须由电工第条各类用电人员应做到掌握安全用电基本知识和所用设备的性能使用设备前必须按规定穿戴和配备好相应的劳动防护用严禁设备带病运转锁好开关箱发现问题及时报告解决搬迁或移动用电设备必须经电工切断电源并作妥善处第三节安全技术档案第条其内容应包括电气设备的试查表第条安全技术档案应由主管该现场的电气技术人员其中可指定电工代管并第条临时用电工程的定期检查时间施工现场每月一次第条对不安全因素必须及时处理第三章施工现场与周围环境第一节在建工程与外电线路的安全距离第条高低压线路下方架第条在建工程的外侧边缘与外电架最小安全操作距离应不小于表在建筑工程的外侧边缘与外电架空线路的边线之间的最小安全操作距离表注上下脚手架的斜道严禁搭设在有外电线路的一侧条所列数施工现场的机动车道与外电架空线路交叉时的最小垂直距离表第条旋转臂架式起重机的任何部位或被吊物边缘与以下的架空线路边线最小水平距离不得小于第条施工现场开挖非热管道沟槽的边缘与埋地外电缆沟槽边缘之间的距离不得小于第二节外电防护第条对达不到第条至第条中规定的最应有电气工程技术人员或专职安全人员第条对第必须与第条在外电架空线路附近开挖沟槽时必须防止外电架空线路的电杆倾斜第条集聚在机械设备上的静电第四章接地与防雷第一节一般规定第条在施工现场专用的中性点直接接地的电力线路中必须采用专用保护零线配电室的零线或第一级漏图具有专用保护零线的中性点直接接地系统示意图电气设备外露导电部分第条隧道等潮湿或条件特别恶劣施工第条电气设备应根据当地的要求作保护接零不得一部分设备作保护接零第条必须同时作重复接但第条在只允许做保护接地的系统中因条件限制接地有困难时应设置操作和维修电气装置的绝缘台并必须使操第条一次侧由二次侧为则应将二次侧中性线或一个相线就近直第条施工现场的电力系统严禁利用大地作相线或零第条第条接地装置的设置应考虑土壤干燥或冻结等季节变化的影响接地电阻值在四季中均应符合本章第三节的要求但防雷装置的冲击接地电阻值只考虑在雷雨季节中接地装置的季节系数值表注大地比较干燥时则取表中的较小值比较潮湿时则取表中较大值第条重复接地线条保护零线架空敷设的间距大于的绝缘铜线或不小于第条与电气设备相连接的保护零线应为截面不小于第二节保护接零第条正常情况时下列电气设备不带电的外露导电部分应做保护接零电机手持电动工具的金属外壳电气设备传动装置的金属部件室内外配电装置的金属框架及靠近带电部分的金属围栏和金属门电力线路的金属保护管滑安装在电力线路杆电容器等电气装置第条正常情况时下列电气设备不带电的外露导电部分可不作保护接零交流电压及其以下的电气设置金属外壳电第三节接地与接地电阻条电力变压器或发电机的工作接地电阻值不得大于单台容量不超过或使用同一接地装置并联运行且总容量不超的变压器或发电机的工作接地电阻值不得大当达到上述接地电阻值保护零线除必须在配电室或总配电箱处作重复接地外所有重复接地每一接地装置的接地线应采用二根以上导体在施工现场所有用电设备必须移动式发电机供电的用电设备其金属外壳或底移动式发电机的接地应符合固定式电气设备接且不供给其他设备用电时不超过两台的用电设备由专用的移动式发电机供电用电设备的外壳之间有可靠的电第四节防雷处的电杆可不另设施工现场内的起重机井字架及龙门架等机械设如在计算能够保护其它设备且最后退出现场施工现场内机械设备需安装防雷装置的规定表见附录二附录三施工现场内所有防雷装置的冲击接地电阻值不各机械设备的防雷引下线可利用该设备的金属结构体机械设备上的避雷针控制照第五章配电室及自备电源第一节配电室配电室应靠近电源无蒸成列的配电屏和控制屏两端应与重配电室和控制室应能自然通风并应采取防止雨配电室应符合下列要求配电屏配电屏在配电室内设值班或检修室时该室距电屏的水时采用遮栏隔离不小于母线涂色表表室配电屏并应分配电屏过负荷保护装置和漏配电屏并标明用配电屏应悬挂停电标第二节的自备发电机组在保证电发电机组应采用三相四线制中性点直接接地系发电机控制屏宜装设下列仪表交流电流表有功功率表电度表功率因数表频率表第六章配电线路第一节架空线路架空线导线截面的选择应满足下列要求导线中的负荷电流不大于其允许载流量三相四线制的工作为满足机械强度要求绝缘铜电力线路档距内的架空绝缘铝线最在一个档距内每一层架空线的接头数不得超过线路在跨公路架空线路相序排列应符合下列规定面向负荷从左侧起为和保护零线在同一横担架设时导线相序排列是面向负荷从左侧起为照明线在两个横担上分别架设时上层横担面下层横担面向负荷从左侧起为最下层横担面向负荷线间距离不得小铁横担间的最小垂直距离表铁横担角钢型号选用表表架空线路与邻近线路或设施的距离应符合表架空线路与邻近线路或设施的距离表架空线路宜采用混凝土杆或木杆混凝土杆不得不露筋木杆不得腐朽其梢径应不小于第直线杆下的转可采用单横但跨越机动车道时应采用单横担双绝缘子转角杆应采用双横担双绝缘子应采用十字架空线路绝缘子应按下列原则选择处装设拉紧绝可采用撑杆代替拉线进线处离地高度接户线的最小截面表接户线线间及与邻近线路间的距离表熔体额定其过电并应明线路其绝缘导线的允应不小于熔断器熔体额定电流或自动开关长延时过流第二节电缆线路电缆干线应采用埋地或架空敷设严禁沿地面明电缆电缆在室外直接埋地敷设的深度应不小于然后易受机械损伤必须加设防护套电缆线路与其附近热力管道的平行间距不得小易腐并用绝缘子固定电缆接头应牢固可靠保持绝缘强度在建高层建筑的临时电缆配电必须采用电缆埋洞等第三节室内配线瓷进户线过墙应穿管保护室内配线所用导线截面应根据用电设备的计算负荷确但铝线截面应不铜线截面应不小于潮湿场所或埋地非电缆配线必须穿管敷设管口固定导线时导线间距应不小瓷夹间距应不大于瓷允许直接敷设第七章配电箱及开关箱第一节配电箱及开关箱的设置配电系统应设置室内总配电屏和室外分配电箱分配电箱总配电箱应设在靠近电源的地区分配电箱应装通风及常温场液体及其液体间维修的物品不得有灌开关箱应采用铁板或优质绝缘材料制移动式配电开关箱的下底与地面的垂直距离应大于开关箱的下底与地面的垂直配电箱内的电器应首先安装在金属或非木质的绝缘电器安装板上开关箱内的开关电器应按开关箱内的工作零线应通过接线端子板连接接头不得松劲金属电器安装板第二节电器装置的选择不准使总配电箱应装设总隔离开关和分路隔离开关总熔断器和分路熔断器以及漏电总配电箱应装设电压表总电度表及分配电箱应装设总隔离开关和分路隔离开关以及总熔断器和分路熔断器动严禁用同一个开关电器直接控制二台及二台以上用电设备开关箱内的开关电器必须能在任何情况下都可开关箱中必须装设漏电保护器漏电保护器的装以下的用电设备如工作环境干燥可免装漏电保漏电保护器应装设在配电箱电源隔离开关的负漏电保护器的选择应符合国标开关箱额定漏电使用于潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产额定漏电动作时间应小总配电箱和开关箱中两级漏电保护器的额定漏使之具有分级分应认漏电保护器的正确接手动开关电器只许用于直接控制照明电路和容的动力电路应采用各种开关电器的额定值应与其控制用电设备注相线工作接地隔离变压器开关箱中导线的进线口和出线口应设在箱体的下底面后面或箱门导线束不得与箱体进入开关箱的电源线第三节使用与维护并作出分路开关箱应每月进行检查和维修一维修时必须按规定穿必须将其严禁带电送电操作顺序为总配电箱分配电箱开关箱停电操作顺序为开关箱分配电箱总配电箱施工现场停止作业一小时以上时应将动力开关并并应经常开关箱内不得挂接其它临时用电设熔断器的熔体更换时严禁用不符合原规格的开关箱的进线和出线不得承受外第八章电动建筑机械和手持电动工具第一节一般规定施工现场中一切电动建筑机械和手持电动工具使用选购的电动建筑机械符并且有产品合格证和使用说明书并定期检查和维修保养对产生振动的滑升模板的金属操作平还必手持电动工具中的类工具可不做每一台电动建筑机械或手持电动工具的开关箱短路还必须按第第二节起重机械塔式起重机的电气设备应符合国标塔式起重机与外电线路的安全距离应符合第塔式起重机的重复接地应在轨道两端各设一组应做电塔式起重机应按第四章第四节要求设置防雷装时应在塔顶和臂架端部装设防撞红色应设置有机械或限位正常第三节桩工机械应符合国标中的潜水电机的负荷线应采用型潜水电机用潜水式钻孔机所装设的漏电保护器应符合第第四节夯土机械夯土机械的负荷线应采用耐气候型的橡皮护套扭结和被串列工作第五节焊接机械进线处焊接机械的二次线宜采用型橡皮护套铜第六节手持式电动工具一般场所应选用并应装的漏必须选用类狭窄场所若选用类手持式手持电动工具的负荷线必须采用耐气候型的橡皮护套铜芯软电缆负荷线插使用前必须作空载检查运转正常方第七节其它电动建筑机械水泵等设水磨石机的负荷线必水泵的负荷线必须采用不得承第九章照明第一节一般规定夜间施工或自然采光差的场宿舍停电后必须装设现场照明应采用高光效长寿命的照明光源对需要大面积照明的场所应采用高压汞灯高压钠灯正常湿度时选用密闭型防水防尘照明器含有大量尘埃但无爆炸和火灾危险的场所采用防尘型照明器必须按危险场所等级选择相应的照明器选用防振型照明器的规定第二节照明供电照明灯具电源末端的电压偏移应符合下列数的电压偏移允许为额定电电隧道导电灰尘或灯具离地面高度等场所的照明在潮湿和易触及带电体场所的照明电源电压不得大于锅炉或金属容器以下的熔断器保使用行灯应符合下列要求灯头与灯体结合牢固照明变压器必须使用双绕组型严禁使用自耦变携带式变压器的一次侧电源引线应采用橡皮护中间不得有接头电源插销应选用有接地触头的工作零线截面应按下列规定选择当照明器为白炽灯时零线截面按当照明器为气体放电灯时零线截面按在逐相切断的三相照明电路中零线截面与相线截面相零线截两按最大负荷相的电流第三节照明装置的照明开关箱室内灯具不得低以上灯线应在接线柱上固定螺口灯头及接线应符合下列要求零线接在与螺纹口相位置宜符合下列要求入口的水平距离为入口的水平距离为不得将相对于夜间影响飞机或车辆通行的在建工程或机械设备注熔体的额定电流是按电动机轻截起动计算的自动开关均选用复式脱扣器全国年平均雷暴日数分布图全国年平均雷暴日数区划图附录四名词解释高压外电线路施工现场临时用电线路以外的任何电力线指离电磁波源电视铁架等金属部件上有静电的施工现场静电感应电气设备电气保接地线和接地装置埋入地中并直接与大地接触的金属导体钢筋混凝土建构筑物的机械设备的金属构架与接地体连接用接地电阻接地体或自然接地体的对地电阻和接地线的电阻入地中冲击电流求得的接地电阻称为冲击接地电阻称为工接地电气设备用接地线与接地体连接运行需要的接地称为工作电气设备正常情况不带电的金属外壳和机械设备的金属构架接地在中性点直接接地系统中在中性零线称为电气设备因运行需要而引接的零线由工作接地线或配电室的零线或第一级漏电保护器电源侧的称接零电气设备与零线连接电气设备正常情况不带电的金属外壳和机械设备的金属构架电气连接又熔断器的熔体升降机门式架等垂直运输机附录五本规范用词说明为便于在执行本规范条文时区别对待对要求严格程度不同的用词说明如下表示很严格非这样作不可的用词必须严禁在正常情况下均应这样作的用词正面词采用反面词采用不应或不得在条件许可时首先应这样作的用词正面词采用宜或可反面词采用不宜写法为应按执行或附加说明主编单位沈阳建筑工程学院参加单位中国建筑科学研究院建筑机械化研究所主要起草人刘思亮。

临时用电工程安全技术交底1、施工现场临时用电必须严格遵循《施工现场临时用电安全技术规范》（JGJ46―88）的规定，按照施工用电组织设计，正确架设三相五线制的电气线路。

所有电线必须架空，过道或穿墙部分必须使用钢管或胶套管进行保护，严禁将大地作为工作零线使用。

同时，必须全面贯彻JGJ59―99《建筑施工安全检查标准》中有关临时用电的各项规定。

2、配电箱、开关箱内的电气设备必须保持完好状态，无缺损。

箱体下方应合理设置进出线，开关箱需满足“一机一闸一漏一箱”的要求。

门、锁应完好无损，并需具备防雨、防尘功能。

箱内不得存放杂物，箱前通道必须保持畅通。

同时，应对电箱进行统一编号，并刷上明显的危险标志。

保护零线（PE、绿/黄线）在中间和末端均必须重复接地，严禁与工作零线混接；对于产生振动的设备，其重复接地不得少于两处。

3、临时用电施工组织设计、临时安全用电技术措施及电气防火措施，必须由电气工程技术人员负责编制，技术负责人进行审核，并经主管部门批准后方可实施。

4、安装、维修或拆除临时用电工程，必须由持有相应证书的电工完成，严禁无证人员上岗操作。

电工的等级应与工程的难易程度和技术复杂性相适应。

5、使用电气设备时，必须按规定穿戴和配备相应的劳动保护用品。

同时，应检查电气装置和保护设施是否完好，严禁设备带病运转或在运转中进行维修。

6、停用的设备必须切断电源，锁好开关箱。

对于负载线、保护零线和开关箱存在的问题，应及时报告并解决。

对于需要搬迁或移动的用电设备，必须由专业电工切断电源并进行妥善处理。

7、必须按照规范要求，做好施工现场临时安全用电的安全技术档案记录工作。

8、在建工程与外电线路的安全距离、外电防护以及接地与防雷等措施，必须严格按照相关规范执行。

9、配电线路的架空线必须使用绝缘铜线或绝缘铝线。

架空线必须设置在专用电杆上，严禁架设在树木、脚手架、龙门架或井字架上。

10、空线的接头、相序排列、档距、线间距离以及横担的垂直距离和横担的选择及规格，必须严格执行相关规范的规定。

中华人民共和国行业标准施工现场临时用电安全技术规范Technical code for safety of temporary electrification on construction siteJGJ 46－2005J 405－2005批准部门：中华人民共和国建设部施行日期：2005年7月1 日中华人民共和国建设部公告第322号建设部关于发布行业标准《施工现场临时用电安全技术规范》的公告现批准《施工现场临时用电安全技术规范》为行业标准，编号为JGJ 46-2005，自2005年7月1日起实施；其中，第l.0.3、3.l.4、3.1.5、3.3.4、5.1.l、5.1.2、5.l.10、5.3.2、5.4.7、6.1.6、6.l.8、6.2.3、6.2.7、7.2.l、7.2.3、8.1.3、8.1.11、8.2.10、8.2.11、8.2.15、8.3.4、9.7.3、10.2.2、10.2.5、10.3.11条为强制性条文，必须严格执行。

原行业标准《施工现场临时用电安全技术规范》JGJ 46-88同时废止。

本标准由建设部标准定额研究所组织中国建筑工业出版社出版发行。

中华人民共和国建设部2005年4月15 日1 总则1.0.1为贯彻国家安全生产的法律和法规，保障施工现场用电安全，防止触电和电气火灾事故发生，促进建设事件发展，制定本规化。

1.0.2 本规范运用于新建、改建和扩建的工业与民用建筑和市政基础设施施工现场临时用电工程中的电源中性点直接接地的220/380V三相四线制低压电力系统的设计、安装、使用、维修和拆除。

l.0.3 建筑施工现场临时用电工程专用的电源中性点直接接地的220/380V三相四线制低压电力系统，必须符合下列规定：1 采用三级配电系统；2 采用TN-S接零保护系统；3 采用二级漏电保护系统。

1.0.4 施工现场临时用电，除应执行本规范的规定外，尚应符合国家现行有关强制性标准的规定。

中华人民共和国城乡建中华人民共和国城乡建设环境保护部部标准施工现场临时用电安全技术规范ＪＧＪ４６－８８中华人民共和国城乡建设环境保护部部标准施工现场临时用电安全技术规范ＪＧＪ４６－８８主编单位：沈阳建筑工程学院批准部门：中华人民共和国城乡建设环境保护部实施日期：１９８８年１０月１日关于发布部标准《施工现场临时用电安全技术规范》的通知（８８）建标字第２４号根据（８６）城科字２６３号文件的要求，由沈阳建筑工程学院负责编制的《施工现场临时用电安全技术规范》，经我部审查，现批准为部标准，编号ＪＧＪ４６—８８，自１９８８年１０月１日起实施。

在实施过程中如有问题和意见，请函告沈阳建筑工程学院。

本标准由中国建筑工业出版社出版，各地新华书店发行。

建设部１９８８年５月２１日目录第一章总则第二章用电管理第一节临时用电的施工组织设计第二节专业人员第三节安全技术档案第三章施工现场与周围环境第一节在建工程与外电线路的安全距离第二节外电防护第四章接地与防雷第一节一般规定第二节保护接零第三节接地与接地电阻第四节防雷第五章配电室及自备电源第一节配电室第二节电压为４００/２３０Ｖ的自备发电机组第六章配电线路第一节架空线路第二节电缆线路第三节室内配线第七章配电箱及开关箱第一节配电箱及开关箱的设置第二节电器装置的选择第三节使用与维护第八章电动建筑机械及手持电动工具第一节一般规定第二节起重机械第三节桩工机械第四节夯土机械第五节焊接机械第六节手持电动工具第七节其它电动建筑机械第九章照明第一节一般规定第二节照明供电第三节照明装置附录一负荷线和开关电器选择表附录二全国年平均雷暴日数分布图（插页）附录三全国年平均雷暴日数区划图（插页）附录四名词解释附录五本规范用词说明第一章总则第１．０．１条为了贯彻国家安全生产的方针政策和法规，保障施工现场用电安全，防止触电事故发生，促进建设事业发展，特制定本规范。

第１．０．２条本规范适用于全民、集体、个体单位的工业与民用建筑施工现场临时用电工程中的中性点直接接地的３８０/２２０Ｖ三相四线制的低压电力系统。

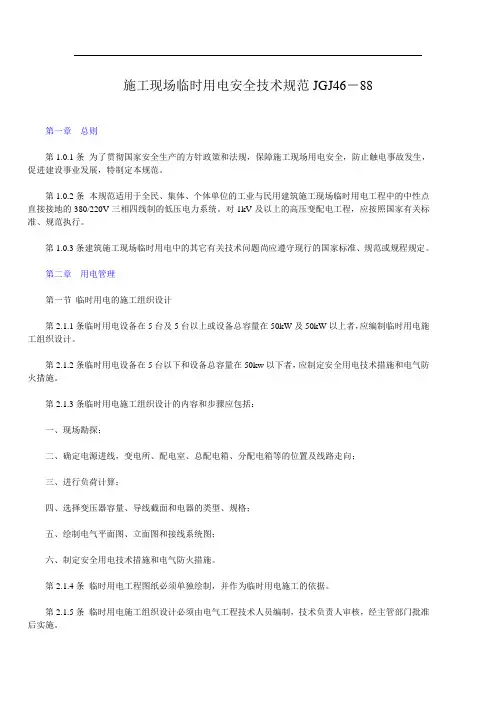

施工现场临时用电安全技术规范JGJ46－88第一章总则第1.0.1条为了贯彻国家安全生产的方针政策和法规，保障施工现场用电安全，防止触电事故发生，促进建设事业发展，特制定本规范。

第1.0.2条本规范适用于全民、集体、个体单位的工业与民用建筑施工现场临时用电工程中的中性点直接接地的380/220V三相四线制的低压电力系统。

对1kV及以上的高压变配电工程，应按照国家有关标准、规范执行。

第1.0.3条建筑施工现场临时用电中的其它有关技术问题尚应遵守现行的国家标准、规范或规程规定。

第二章用电管理第一节临时用电的施工组织设计第2.1.1条临时用电设备在5台及5台以上或设备总容量在50kW及50kW以上者，应编制临时用电施工组织设计。

第2.1.2条临时用电设备在5台以下和设备总容量在50kw以下者，应制定安全用电技术措施和电气防火措施。

第2.1.3条临时用电施工组织设计的内容和步骤应包括：一、现场勘探；二、确定电源进线，变电所、配电室、总配电箱、分配电箱等的位置及线路走向；三、进行负荷计算；四、选择变压器容量、导线截面和电器的类型、规格；五、绘制电气平面图、立面图和接线系统图；六、制定安全用电技术措施和电气防火措施。

第2.1.4条临时用电工程图纸必须单独绘制，并作为临时用电施工的依据。

第2.1.5条临时用电施工组织设计必须由电气工程技术人员编制，技术负责人审核，经主管部门批准后实施。

第2.1.6条变更临时用电施工组织设计时必须履行第2.1.5条规定手续，并补充有关图纸资料。

第二节专业人员第2.2.1条安装、维修或拆除临时用电工程，必须由电工完成。

电工等级应同工程的难易程度和技术复杂性相适应。

第2.2.2条各类用电人员应做到：一、掌握安全用电基本知识和所用设备的性能；二、使用设备前必须按规定穿戴和配备好相应的劳动防护用品；并检查电气装置和保护设施是否完好。

严禁设备带“病”运转；三、停用的设备必须拉闸断电，锁好开关箱；四、负责保护所用设备的负荷线、保护零线和开关箱。

施工现场临时用电安全技术规范JGJ46－88第一章总则第1.0.1条为了贯彻国家安全生产的方针政策和法规，保障施工现场用电安全，防止触电事故发生，促进建设事业发展，特制定本规范。

第1.0.2条本规范适用于全民、集体、个体单位的工业与民用建筑施工现场临时用电工程中的中性点直接接地的380/220V三相四线制的低压电力系统。

对1kV及以上的高压变配电工程，应按照国家有关标准、规范执行。

第1.0.3条建筑施工现场临时用电中的其它有关技术问题尚应遵守现行的国家标准、规范或规程规定。

第二章用电管理第一节临时用电的施工组织设计第2.1.1条临时用电设备在5台及5台以上或设备总容量在50kW及50kW以上者，应编制临时用电施工组织设计。

第2.1.2条临时用电设备在5台以下和设备总容量在50kw以下者，应制定安全用电技术措施和电气防火措施。

第2.1.3条临时用电施工组织设计的内容和步骤应包括：一、现场勘探；二、确定电源进线，变电所、配电室、总配电箱、分配电箱等的位置及线路走向；三、进行负荷计算；四、选择变压器容量、导线截面和电器的类型、规格；五、绘制电气平面图、立面图和接线系统图；六、制定安全用电技术措施和电气防火措施。

第2.1.4条临时用电工程图纸必须单独绘制，并作为临时用电施工的依据。

第2.1.5条临时用电施工组织设计必须由电气工程技术人员编制，技术负责人审核，经主管部门批准后实施。

第2.1.6条变更临时用电施工组织设计时必须履行第2.1.5条规定手续，并补充有关图纸资料。

第二节专业人员第2.2.1条安装、维修或拆除临时用电工程，必须由电工完成。

电工等级应同工程的难易程度和技术复杂性相适应。

第2.2.2条各类用电人员应做到：一、掌握安全用电基本知识和所用设备的性能；二、使用设备前必须按规定穿戴和配备好相应的劳动防护用品；并检查电气装置和保护设施是否完好。

严禁设备带“病”运转；三、停用的设备必须拉闸断电，锁好开关箱；四、负责保护所用设备的负荷线、保护零线和开关箱。

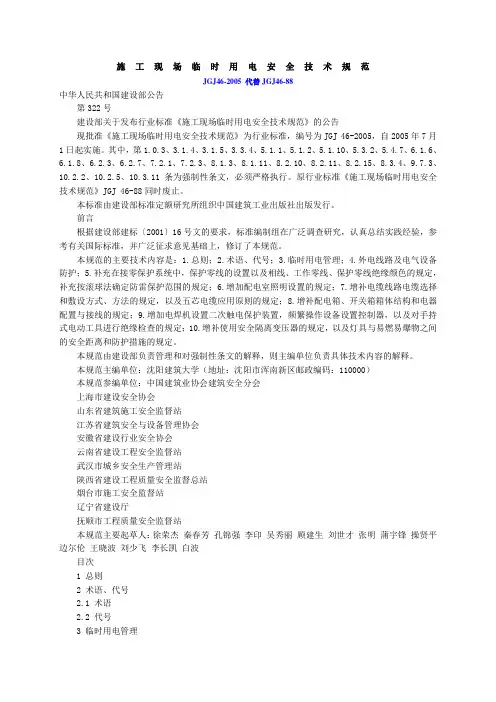

施工现场临时用电安全技术规范JGJ46-2005 代替JGJ46-88中华人民共和国建设部公告第322号建设部关于发布行业标准《施工现场临时用电安全技术规范》的公告现批准《施工现场临时用电安全技术规范》为行业标准，编号为JGJ 46-2005，自2005年7月1日起实施。

其中，第1.0.3、3.1.4、3.1.5、3.3.4、5.1.1、5.1.2、5.1.10、5.3.2、5.4.7、6.1.6、6.1.8、6.2.3、6.2.7、7.2.1、7.2.3、8.1.3、8.1.11、8.2.10、8.2.11、8.2.15、8.3.4、9.7.3、10.2.2、10.2.5、10.3.11条为强制性条文，必须严格执行。

原行业标准《施工现场临时用电安全技术规范》JGJ 46-88同时废止。

本标准由建设部标准定额研究所组织中国建筑工业出版社出版发行。

前言根据建设部建标〔2001〕16号文的要求，标准编制组在广泛调查研究，认真总结实践经验，参考有关国际标准，并广泛征求意见基础上，修订了本规范。

本规范的主要技术内容是：1.总则；2.术语、代号；3.临时用电管理；4.外电线路及电气设备防护；5.补充在接零保护系统中，保护零线的设置以及相线、工作零线、保护零线绝缘颜色的规定，补充按滚球法确定防雷保护范围的规定；6.增加配电室照明设置的规定；7.增补电缆线路电缆选择和敷设方式、方法的规定，以及五芯电缆应用原则的规定；8.增补配电箱、开关箱箱体结构和电器配置与接线的规定；9.增加电焊机设置二次触电保护装置，频繁操作设备设置控制器，以及对手持式电动工具进行绝缘检查的规定；10.增补使用安全隔离变压器的规定，以及灯具与易燃易爆物之间的安全距离和防护措施的规定。

本规范由建设部负责管理和对强制性条文的解释，则主编单位负责具体技术内容的解释。

本规范主编单位：沈阳建筑大学（地址：沈阳市浑南新区邮政编码：110000）本规范参编单位：中国建筑业协会建筑安全分会上海市建设安全协会山东省建筑施工安全监督站江苏省建筑安全与设备管理协会安徽省建设行业安全协会云南省建设工程安全监督站武汉市城乡安全生产管理站陕西省建设工程质量安全监督总站烟台市施工安全监督站辽宁省建设厅抚顺市工程质量安全监督站本规范主要起草人：徐荣杰秦春芳孔锦强李印吴秀丽顾建生刘世才张明蒲宇锋操贤平边尔伦王晓波刘少飞李长凯白波目次1 总则2 术语、代号2.1 术语2.2 代号3 临时用电管理3.1 临时用电组织设计3.2 电工及用电人员3.3 安全技术档案4 外电线路及电气设备防护4.1 外电线路防护4.2 电气设备防护5 接地与防雷5.1 一般规定5.2 保护接零5.3 接地与接地电阻5.4 防雷6 配电室及自备电源6.1 配电室6.2 230/400V自备发电机组7 配电线路7.1 架空线路7.2 电缆线路7.3 室内配线8 配电箱及开关箱8.1 配电箱及开关箱的设置8.2 电器装置的选择8.3 使用与维护9 电动建筑机械和手持式电动工具9.1 一般规定9.2 起重机械9.3桩工机械9.4 夯土机械9.5 焊接机械9.6手持式电动工具9.7 其他电动建筑机械10 照明10.1 一般规定10.2 照明供电10.3照明装置附录A 全国年平均雷暴日数附录B 滚球法附录C 电动机负荷线和电器选配本规范用词说明条文说明1 总则1.0.1 为贯彻国家安全生产的法律和法规，保障施工现场用电安全，防止触电和电气火灾事故发生，促进建设事业发展，制定本规范。

2024年工程施工现场临时用电安全技术规定GJ46-88施工现场临时用电安全技术规范二、临时用电施工组织设计的变更与实施当需要变更临时用电施工组织设计内容时，应由具备资质的电气工程技术人员负责编制，经技术负责人严格审核后，提交至主管部门批准。

获准后方可实施变更，并确保将相关图纸资料补充完整并存档备查。

三、临时用电安全技术档案的建立与管理为确保临时用电安全，必须建立详尽的安全技术档案，档案内容涵盖：1. 临时用电施工组织设计的原始文件及修订记录。

2. 技术交底资料，确保所有相关人员了解技术要求与安全规范。

3. 临时用电工程各阶段检查验收表，记录检查结果与整改情况。

4. 电气设备的试运行、检验合格凭单及调试记录，确保设备安全可靠。

5. 接地电阻测定记录表，定期检测并记录接地电阻值。

6. 定期检（复）查表，包括施工现场每月一次、分公司每季一次的全面检查及接地电阻值复查记录。

7. 电工维修工作记录，由指定专人（电工）负责管理，并于临时用电工程拆除后统一归档。

四、外电线路安全间距与防护措施施工脚手架、机动车道、起重设备等与外电线路应保持符合安全要求的间距。

若现场条件无法满足规定间距，应采取有效安全技术措施，如增设屏障、遮栏、围栏或防护网，并悬挂醒目标志牌以警示。

实施过程中，需由电气工程技术人员或专职安全人员现场监护。

五、保护接零、接地与防雷规定1. TN-S接零保护系统：施工现场中直接接地的电力线路必须采用TN-S接零保护系统（三相五线制），电气设备的金属外壳必须与专用保护零线可靠连接。

2. 保护接零范围：包括但不限于电机、变压器、电器、照明器具、手持电动工具等的金属外壳，以及配电屏、控制屏、室内外配电装置的金属框架等导电部分。

3. 保护零线规格：保护零线的截面应不小于工作零线，且需满足机械强度要求。

在架空敷设时，若间距大于12m，保护零线截面应选用10mm²的绝缘铜线或16mm²的绝缘铝线。

《施工现场临时用电安全技术规范》JGJ46－88 第9.2.2条一般场所宜选用额定电压为220V的照明器。

对下列特殊场所应使用安全电压照明器：一、隧道、人防工程，有高温、导电灰尘或灯具离地面高度低于2.4m等场所的照明，电源电压应不大于36V；二、在潮湿和易触及带电体场所的照明电源电压不得大于24V。

三、在特别潮湿的场所、导电良好的地面、锅炉或金属容器内工作的照明电源电压不得大于12V。

第9.2.2条技术要点说明1、主要规定①安全电压是防止触电伤害的一种安全技术措施。

是指人体在一定的时间内接触而不会发生触电危险的电压。

安全电压不是单指某一电压值，而是一个系列，即：42V、36V、24V、12V、6V，按照使用场所、操作人员条件、使用方式、供电方式以及线路状况等因素选择安全电压的等级。

②从触电危险程度考虑施工场所环境可分为：一般场所：相对湿度≤75％的干燥场所；无导电粉尘的场所；气温不高于30℃的场所；有不导电地板（干燥木地板、塑料地板、沥清地板等）的场所。

危险场所：相对湿度长期处于75％以上的潮湿场所；露天并且能遭受雨、雪侵袭的场所；有导电粉尘的场所；气温高于30℃炎热的场所；有导电的泥土、混凝土或金属结构地板的场所；施工中常处于水湿润的场所。

高度危险场所：相对湿度接近100％，蒸汽潮湿环境，有活性化学媒质放出腐蚀性气体（或液体）的场所，具有两个危险场所特征（如导电地板和高温，或导电地板和有导电粉尘）的场所。

2、相关标准本规范第9.2.4条规定了使用行灯电源电压不超过36V。

3、注意事项①安全电压的数值与人体可以承受的安全电流及人体电阻有关，规定了安全电压的上限为50V和对25V以下可以不考虑防止电击的安全措施。

50V一级相当于人体允许电流30mA和人体电阻1600Ω的情况（相当于一般场所的安全电压）。

24V一级相当于人体允许电流30mA和人体电阻700Ω的情况（相当于危险场所的安全电压）。

当作业条件处于危险场所或高度危险场所时，不应选用36V，应选用24V、12V及以下等级电压。

施工现场临时用电安全技术规范jgj46施工现场临时用电安全技术规范JGJ 46是根据施工现场用电安全管理的需要制定的国家标准。

该规范主要针对施工现场临时用电的安全管理进行规范，旨在保障施工现场的用电安全、降低用电事故的发生率，确保施工现场的工人和设备的安全。

本文将详细介绍施工现场临时用电安全技术规范JGJ 46的内容和要求。

首先，施工现场临时用电安全技术规范JGJ 46明确了施工现场临时用电的范围和定义。

临时用电是指为施工现场提供临时供电的设备和线路，包括临时用电设备、临时电源和临时线路等。

规范对临时用电设备的选择、安装、运行和维护等方面进行了详细规定，以确保施工现场临时用电的安全。

其次，规范要求施工现场临时用电设备必须符合国家和行业相关标准的要求。

临时用电设备的选择应根据施工现场的具体情况和需求进行，且必须经过合格的单位测试，并具备相应的合格证书。

规范还要求施工现场临时用电设备必须经过严格的验收程序，包括设备性能、安装质量、接地保护等方面的检查，确保设备的安全可靠。

规范还对施工现场临时用电的电源进行了详细规定。

规范要求施工现场临时用电的电源必须符合国家和行业相关标准的要求，电源必须能够满足施工现场的电力需求，并具备相应的电力设备和线路保护措施。

规范还对电源的运行和维护提出了具体要求，以确保电源的安全和稳定运行。

此外，规范还对施工现场临时用电的线路进行了详细规定。

规范要求施工现场临时用电的线路必须经过严格的设计和施工，以确保线路的安全可靠。

规范还规定了线路的敷设要求、线路保护措施和线路接地保护等方面的要求，以降低用电事故的发生率。

另外，规范还对施工现场临时用电的操作和维护提出了具体要求。

规范要求施工现场的工作人员必须接受相应的培训，并具备相应的操作和维护能力。

规范还要求施工现场必须建立相应的临时用电管理制度，明确责任和权限，并定期开展安全检查和维护工作，以确保施工现场临时用电的安全可靠。

总之，施工现场临时用电安全技术规范JGJ 46是施工现场用电安全管理的重要标准，对于保障施工现场的用电安全和降低用电事故的发生率具有重要意义。
