汽车ABS传感器简介

汽车ABS工作原理汽车ABS（Anti-lock Braking System，防抱死制动系统）是一种利用电子控制技术和液压制动技术的先进制动系统。

其主要作用是防止汽车在急刹车时轮胎被锁死，保持车轮与地面之间的附着力，从而提供更好的制动效果和更短的制动距离。

下面将详细介绍汽车ABS的工作原理。

首先是传感器。

传感器主要有轮速传感器和制动压力传感器两种。

轮速传感器安装在车轮轴承上，用于监测车轮的转速。

通过比较不同轮胎的转速差异，ABS系统可以判断出哪个轮胎即将被锁死。

制动压力传感器则用于测量每个车轮的制动压力，以便根据需要调整制动力度。

其次是控制器。

控制器是整个ABS系统的核心部分，它负责处理传感器获取到的数据，并快速作出相应的制动调整。

当传感器检测到一些车轮即将被锁死时，控制器会立即发出指令，通过液压单元调整该轮的制动力度，防止车轮完全锁死。

通过不断的监测和调整，使车辆保持在最佳制动状态，提供更好的制动效果和更短的制动距离。

最后是执行器。

执行器主要是由液压单元组成，用来根据控制器的指令调整制动力度。

液压单元通常包括一个泵、一个压力操纵阀和多个控制阀。

当控制器发出调整制动力度的指令后，泵开始工作，将液体压力提高到一定值，然后通过压力操纵阀和控制阀将此压力传递给需要制动调整的车轮。

这样，制动压力可以根据需要进行即时调整。

整个ABS系统的工作原理如下：当驾驶员踩下制动踏板时，轮速传感器会检测到车轮的转速，并将数据传送给控制器。

控制器通过比较不同轮胎的转速差异，判断是否有车轮即将被锁死的情况发生。

一旦控制器发现一些车轮即将被锁死，它会立即发出指令，通过液压单元调整该轮的制动力度。

液压单元根据控制器的指令，启动泵将液体压力提高到一定值，然后通过压力操纵阀和控制阀将此压力传递给需要制动调整的车轮。

由于轮胎与地面之间有一层摩擦力，当车轮锁死时，制动压力的增加并不会使轮胎继续制动，而是导致轮胎与地面之间的摩擦力减小，使车辆失去控制。

abs的工作原理概述：ABS（Anti-lock Braking System）是一种防抱死制动系统，它通过控制车轮的制动力，防止车轮在制动过程中发生抱死现象，提高车辆的制动稳定性和操控性。

本文将详细介绍ABS的工作原理。

一、传感器系统：ABS系统主要由车速传感器、制动压力传感器和方向传感器组成。

车速传感器用于测量车辆的速度，制动压力传感器用于测量每个车轮的制动压力，方向传感器用于检测车辆的转向角度。

这些传感器将实时的数据传输给ABS控制单元。

二、控制单元：ABS控制单元是系统的核心部件，它接收传感器传输的数据，并根据这些数据来控制制动系统。

控制单元根据车速传感器的数据判断车轮是否即将抱死，如果发现某个车轮即将抱死，它会立即采取措施调整制动力。

三、液压控制单元：液压控制单元由电动泵、电磁阀和紧急制动助力器组成。

当ABS控制单元发现车轮即将抱死时，它会通过电磁阀控制液压系统的制动压力。

电动泵提供液压能量，电磁阀控制液压流向，紧急制动助力器增加制动力度。

四、制动执行器：制动执行器由制动盘、制动片和制动缸组成。

当ABS控制单元发现车轮即将抱死时，它会通过电磁阀控制制动缸的工作，使制动片与制动盘分离，减小制动力度，从而防止车轮抱死。

工作原理：ABS的工作原理可以分为以下几个步骤：1. 监测车轮状态：ABS系统通过车速传感器实时监测车辆的速度和每个车轮的转速。

当车轮即将抱死时，其转速会急剧下降。

2. 判断抱死风险：ABS控制单元根据车速传感器的数据判断车轮是否即将抱死。

当车轮即将抱死时，制动力传递给该车轮的制动压力会被控制单元迅速减小。

3. 调整制动力度：当ABS控制单元判断车轮即将抱死时，它会通过电磁阀控制液压系统的制动压力。

电动泵提供液压能量，电磁阀控制液压流向，使制动片与制动盘分离，减小制动力度，从而防止车轮抱死。

4. 恢复制动力度：当车轮的转速恢复正常时，ABS控制单元会逐渐增加制动压力，使制动力度恢复到正常水平。

简述abs的基本结构与工作原理。

绝对值幅度计(absolute value amplitude scanner，简称ABS)是一种用于测量材料的振动幅度的设备。

它基于振动测量原理，通过测量物体振动时的位移变化来确定物体的振动幅度大小。

ABS的基本结构由传感器、信号处理器和显示器组成。

传感器是ABS系统的核心部分，通常采用电磁感应原理来测量振动。

传感器内部有一个电磁线圈和一个磁铁，当物体振动时，磁铁会在电磁线圈周围产生电流。

传感器的外壳能够固定在物体上，使得传感器和物体振动频率一致。

通过测量电磁线圈中的电流变化，传感器就可以获取振动信息。

信号处理器负责接收传感器传来的信号，并将其转化为可读取的形式。

在信号处理过程中，主要涉及到信号放大、滤波和调整等步骤。

首先，信号放大将传感器接收到的微弱信号放大到可测量范围内。

接下来，滤波器将去除信号中的噪音和干扰，以确保得到准确的振动幅度数据。

最后，调整步骤会根据不同设备和应用场景的需求对信号进行适当的调整。

这样，信号处理器就能将过滤和调整后的信号发送到下一步的显示器。

显示器是ABS系统的最终输出部分，它根据信号处理器提供的数据来显示物体的振动幅度。

显示器通常以数字形式显示振动幅度，以便用户能够准确读取。

同时，显示器还可以提供一些附加功能，如储存数据、设置报警阈值等。

这些功能可以提供更多的实时监测和控制选项。

ABS的工作原理是基于振动测量原理，它利用传感器和信号处理器来获取和处理振动信号，最后通过显示器展示给用户。

在测量过程中，当物体振动时，振动会引起传感器内部的磁铁相对于线圈的位移变化。

这个位移变化会产生感应电流，其大小与振动幅度成正比。

传感器将感应电流送入信号处理器，经过放大、滤波和调整等处理后，最终生成可读取的振动幅度数据。

这些数据通过显示器以数字形式展示给用户。

在实际应用中，ABS主要用于工业生产过程中的振动监测和控制。

它可以测量机械设备的振动幅度，并及时发出警报信号，以防止设备损坏和事故发生。

汽车防滑控制系统的基本原理一、引言汽车防滑控制系统（Anti-lock Braking System，简称ABS）是一种现代化的汽车安全辅助系统。

它能够通过调节车轮的制动力，使车辆在行驶过程中保持稳定，从而避免因刹车时轮胎打滑而导致的失控事故。

本文将详细介绍ABS的基本原理。

二、ABS的组成ABS主要由传感器、控制单元和执行器三个部分组成。

1. 传感器传感器是ABS系统中最重要的部件之一，它能够实时地监测车轮的转速，并将监测到的数据传输给控制单元。

目前市面上常见的传感器有两种：磁电式和霍尔式。

磁电式传感器是利用磁场变化来产生电信号，而霍尔式传感器则是利用磁场对半导体材料产生影响来产生电信号。

2. 控制单元控制单元是ABS系统中最核心的部件之一，它接收来自传感器的数据，并根据预设算法进行处理，然后向执行器发送指令。

控制单元通常由微处理器、存储芯片、输入输出接口等部件组成。

3. 执行器执行器是ABS系统中最直接的部件之一，它能够根据控制单元发送的指令，调节车轮的制动力，从而实现防滑控制。

执行器通常由液压泵、电磁阀等部件组成。

三、ABS的工作原理ABS系统的工作原理可以分为四个步骤：检测、判断、控制和恢复。

1. 检测当司机踩下刹车踏板时，传感器会立即开始监测车轮的转速。

如果某个车轮的转速低于其他车轮，则说明该车轮可能已经打滑了。

2. 判断控制单元会根据传感器传回来的数据进行判断，如果发现某个车轮已经打滑了，则会立即发送指令给执行器调节该车轮的制动力。

3. 控制执行器接收到控制单元发送的指令后，会立即开始调节该车轮的制动力。

如果发现该车轮依然在打滑，则会再次发送指令给执行器进行调节。

4. 恢复当所有车轮都恢复正常转速时，ABS系统会自动停止工作，并将所有车轮恢复到正常状态下。

这样就保证了整个刹车过程的稳定性。

四、ABS的优点ABS系统具有以下优点：1. 防止车轮打滑，提高刹车效率。

2. 保持车辆的稳定性，避免失控事故的发生。

ABS的组成和工作原理ABS（Anti-lock Braking System）即防抱死制动系统，是一种用于汽车制动的安全设备。

它由多个部件组成，包括传感器、控制单元、执行器和制动液压泵等。

ABS系统通过控制车轮的制动力，可以有效地防止车轮抱死，从而提高制动时的稳定性和操控性。

ABS系统的主要组成部分包括：1.传感器：ABS系统中的传感器主要用于检测车轮的转速。

每个车轮上都有一个传感器，它通过检测车轮的转动情况来确定制动力的大小。

当车轮即将抱死时，传感器会发送信号给控制单元。

2.控制单元：ABS系统中的控制单元是系统的中枢。

它接收传感器发送的信号，并根据这些信号对制动力进行调整。

当控制单元接收到传感器信号时，它会比较各个车轮之间的转速差异，并根据差异情况调整制动力的大小。

3.执行器：执行器是ABS系统中的关键部件，它负责调整制动力的大小。

执行器通过改变制动液压系统中的液压力来实现对制动力的调整。

当控制单元发出调整制动力的指令时，执行器会相应地增加或减少液压力，从而使制动力得到控制。

4.制动液压泵：制动液压泵负责维持制动系统的正常工作。

它通过提供所需的制动液压力来确保系统的正常运行。

当执行器需要增加制动液压力时，制动液压泵会增加输出压力，当执行器需要减少制动液压力时，制动液压泵会减小输出压力。

ABS系统的工作原理如下：当驾驶员踩下制动踏板时，ABS系统会自动监测车轮的转速。

如果传感器检测到一些车轮的转速明显低于其他车轮，表明该车轮即将抱死。

这时，控制单元便会接收到传感器的信号，并根据信号信息进行处理。

控制单元首先会比较各个车轮之间的转速差异，如果差异过大，即表明有车轮即将抱死。

为了避免车轮抱死，控制单元会发出相应的指令，通过执行器来调整制动力。

执行器根据控制单元的指令调整制动液压力。

当车轮即将抱死时，执行器会减少制动液压力，以使制动力减小，从而避免车轮抱死。

当车轮的转速恢复正常时，执行器会恢复制动液压力，保持适当的制动力。

汽车防抱死系统的原理与故障诊断汽车防抱死系统（Anti-lock Braking System，简称ABS）是一种重要的汽车安全装置，旨在防止车轮在紧急制动时抱死，提高制动系统的稳定性和制动效果。

本文将介绍ABS的工作原理以及常见的故障诊断方法。

ABS的工作原理：ABS系统由传感器、控制单元和执行器组成。

传感器主要负责检测车轮的转速，通常安装在车轮轴上。

控制单元负责计算车轮的转速差异，并控制制动力，执行器负责控制制动液压系统。

1.轮速传感器：ABS系统通过轮速传感器来检测每个车轮的转速。

传感器会将检测到的转速信息发送给控制单元。

2.控制单元：控制单元接收来自传感器的转速信号，对各个车轮进行比较和监控。

当发现一些车轮即将抱死时，控制单元会通过执行器调整制动力，保持车轮的旋转。

3.执行器：执行器与制动系统紧密合作，负责调整每个车轮的制动力。

当控制单元发出调整制动力的指令时，执行器会控制制动液压系统相应压力阀的工作，实现制动力的调整。

ABS系统的工作过程：当车轮在制动过程中，ABS系统将不断监测车轮的转速差异。

如果一些车轮的转速急剧下降，表明该车轮即将抱死，此时控制单元会发出调整制动力的指令。

执行器控制制动液压系统实现对该车轮制动力的调整，使车轮恢复旋转，并维持最佳的制动效果。

故障诊断方法：1.故障灯：ABS系统故障时，控制单元会向仪表盘上的ABS故障灯发送信号，提示驾驶员注意。

当故障修复后，该灯会自动熄灭。

2. 扫描工具：故障发生时，可以使用扫描工具连接与ABS系统相连的OBD（On-board Diagnostics）接口，获取故障码。

根据故障码可以进一步定位问题所在。

3.轮速传感器检测：ABS系统常见故障是轮速传感器失效或脱落。

可以使用万用表或示波器检测传感器的电阻或输出信号是否正常。

4.制动液压系统检测：有时ABS故障可能是由于制动液压系统出现问题导致的，可以检查制动液面、制动液泵或压力阀等部件是否正常。

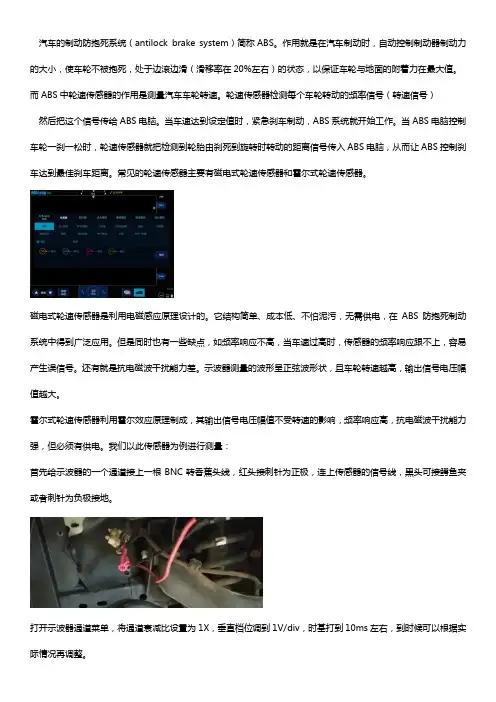

汽车的制动防抱死系统（antilock brake system）简称ABS。

作用就是在汽车制动时，自动控制制动器制动力的大小，使车轮不被抱死，处于边滚边滑（滑移率在20%左右）的状态，以保证车轮与地面的附着力在最大值。

而ABS中轮速传感器的作用是测量汽车车轮转速。

轮速传感器检测每个车轮转动的频率信号（转速信号）然后把这个信号传给ABS电脑。

当车速达到设定值时，紧急刹车制动，ABS系统就开始工作。

当ABS电脑控制车轮一刹一松时，轮速传感器就把检测到轮胎由刹死到旋转时转动的距离信号传入ABS电脑，从而让ABS控制刹车达到最佳刹车距离。

常见的轮速传感器主要有磁电式轮速传感器和霍尔式轮速传感器。

磁电式轮速传感器是利用电磁感应原理设计的。

它结构简单、成本低、不怕泥污，无需供电，在ABS防抱死制动系统中得到广泛应用。

但是同时也有一些缺点，如频率响应不高，当车速过高时，传感器的频率响应跟不上，容易产生误信号。

还有就是抗电磁波干扰能力差。

示波器测量的波形呈正弦波形状，且车轮转速越高，输出信号电压幅值越大。

霍尔式轮速传感器利用霍尔效应原理制成，其输出信号电压幅值不受转速的影响，频率响应高，抗电磁波干扰能力强，但必须有供电。

我们以此传感器为例进行测量：首先给示波器的一个通道接上一根BNC转香蕉头线，红头接刺针为正极，连上传感器的信号线，黑头可接鳄鱼夹或者刺针为负极接地。

打开示波器通道菜单，将通道衰减比设置为1X，垂直档位调到1V/div，时基打到10ms左右，到时候可以根据实际情况再调整。

由于霍尔式轮速传感器有电源供电，因此此时观察波形应该有一个11-12V左右的直流电。

将车辆用千斤顶架起，转动车轮，用汽车示波器测量传感器信号输出波形。

霍尔效应传感器由一个永久磁铁或磁极的几乎完全闭合的磁路组成，一个软磁叶轮转过磁铁和磁极之间的空隙，当在叶轮上的窗口允许磁场通过，并不受阻碍地传到霍尔效应传感器上的时候，磁场就中断了（因叶片是传导磁场到传感器上的媒体），叶轮在窗口开和闭时允许磁场通过和遮断磁场，导致霍尔效应传感器像开关一样接通和关断，这就是为什么一些汽车制造商将霍尔效应传感器和其他一些类似的电子设备称为霍尔开关的原因，这个装置实际上是一个开关设备。

汽车abs工作原理原理
汽车ABS（防抱死系统）的工作原理是通过感应轮胎的转速
和控制制动压力来防止车轮在紧急制动时抱死。

具体工作原理如下：
1. 轮速感应：ABS系统会安装在车轮旁的传感器来感知每个
车轮的转速。

这些传感器会测量车轮在行驶过程中的旋转速度。

2. 手动制动：当驾驶员踩下刹车踏板时，制动液会通过制动系统传送到各轮制动器上，使制动器发挥作用。

3. 控制制动压力：ABS系统会根据每个车轮的转速变化来监
测车辆的制动性能。

如果传感器检测到有车轮即将抱死，系统会自动调整制动压力。

4. 调节制动压力：如果某个车轮的转速急剧下降，表明该车轮即将抱死，ABS系统会迅速降低该车轮的制动压力。

这使得
车轮重新获得抓地力，防止抱死情况发生。

5. 释放制动压力：一旦ABS系统感知到车轮抱死的风险已经
消失，它会迅速释放该车轮上的制动压力，以便车轮重新旋转，并重新建立抓地力。

通过不断调整制动压力，ABS系统能够确保车辆在紧急制动
时保持最佳的操控性和稳定性，同时有效地防止车轮抱死，提高制动效果，增加驾驶员的安全性。

abs传感器原理
ABS传感器原理。

ABS（Anti-lock Braking System）是一种能够防止车轮抱死的制动系统，它通过传感器监测车轮的转速，并能够调节制动压力，使车辆在紧急制动时保持稳定。

ABS传感器是ABS系统的核心部件之一，下面我们来详细了解一下ABS传感器的原理。

ABS传感器是一种能够检测车轮转速的装置，它通常安装在车轮轴承附近，通过感知车轮的转动情况来监测车辆的运动状态。

ABS传感器的工作原理主要基于霍尔效应和电磁感应原理。

首先，当车轮转动时，ABS传感器内部的磁铁会产生磁场，当车轮上的齿轮或者铁芯经过传感器时，会打破磁场，这时传感器内部的霍尔元件就会感知到磁场的变化，从而产生电压信号。

其次，ABS传感器会将感知到的电压信号传送给ABS控制单元，ABS控制单元会根据不同车轮的转速情况来判断车辆的运动状态，一旦发现某个车轮的转速异常，就会立即调节制动压力，防止车轮抱死。

ABS传感器的工作原理简单而有效，它能够实时监测车轮的转速，并能够迅速响应并调节制动压力，确保车辆在制动时保持稳定。

ABS传感器的应用大大提高了车辆的制动性能，使驾驶更加安全可靠。

除了监测车轮的转速外，ABS传感器还可以用于车辆的动态稳定控制系统（DSC）和牵引力控制系统（TCS）等，它们都是基于ABS传感器的原理，通过感知车辆的运动状态来实现车辆的稳定控制和牵引力调节。

总的来说，ABS传感器是一种能够实时监测车轮转速并能够调节制动压力的装置，它的工作原理基于霍尔效应和电磁感应原理，能够有效地提高车辆的制动性能
和稳定性。

通过对ABS传感器的原理了解，我们可以更加深入地理解车辆的制动系统，从而更好地保障驾驶安全。
