逆向工程关键技术

逆向工程技术在制造业中的应用逆向工程技术是一个非常关键的技术，因为它可以用来分析和重现产品，使得制造商能够迅速生产出新产品或改进现有产品，加快产品开发的速度，节省生产成本。

在这篇文章中，我们将探讨逆向工程技术在制造业中的应用。

1. 逆向工程技术是什么逆向工程是指将产品进行反向分析和研究的过程，以了解产品的设计、材料和制造工艺。

逆向工程技术可以采用多种方法，包括三维扫描、计算机辅助设计和可视化技术等。

逆向工程技术还可以用于产品的再制造和维护，从而提高产品的寿命和性能水平。

2. 逆向工程技术在制造业中的应用逆向工程技术在制造业中有广泛的应用。

以下是其中几个重要的应用领域。

2.1. 产品设计和开发逆向工程技术可以用来分析并了解市场上现有产品的设计和性能，从而更好地确定产品的设计目标和开发方向。

逆向工程技术还可以帮助制造商减少产品的试错周期和制造成本，提高产品的质量和性能。

2.2. 制造工艺分析逆向工程技术可以用来分析并了解产品的制造工艺，包括材料的选择和加工工艺等。

通过分析产品制造过程和材料使用情况，制造商可以寻找提高效率和降低成本的机会，优化生产线和制造流程。

2.3. 零部件制造和再制造逆向工程技术可以用于制造和再制造零部件，将原产品的零部件重新制造或替换，改善产品的性能和寿命。

逆向工程技术还可以用于维护旧产品和废旧物品，在确保环境安全的前提下，将废弃物品重新利用起来。

3. 逆向工程技术的优势逆向工程技术在制造业中具有许多优势，以下是其中几个。

3.1. 提高效率和降低成本逆向工程技术可以帮助制造商更快地生产和改进产品，从而提高生产效率和降低制造成本。

逆向工程技术还可以帮助制造商更好地理解产品的设计和材料，从而精细制造，避免产品浪费。

3.2. 优化产品设计和开发逆向工程技术可以帮助制造商更好地了解现有产品的设计与使用情况，从而更好地优化产品的设计和开发方向。

逆向工程技术还可以帮助制造商寻找并发掘市场所需的产品，从而更好地开拓市场。

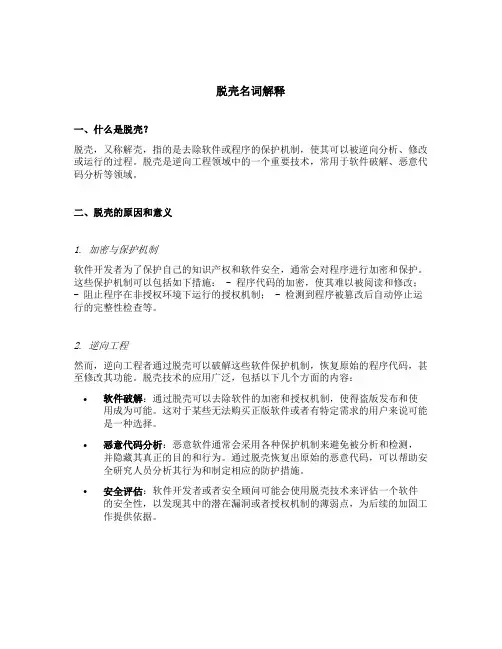

脱壳名词解释一、什么是脱壳？脱壳，又称解壳，指的是去除软件或程序的保护机制，使其可以被逆向分析、修改或运行的过程。

脱壳是逆向工程领域中的一个重要技术，常用于软件破解、恶意代码分析等领域。

二、脱壳的原因和意义1. 加密与保护机制软件开发者为了保护自己的知识产权和软件安全，通常会对程序进行加密和保护。

这些保护机制可以包括如下措施： - 程序代码的加密，使其难以被阅读和修改；- 阻止程序在非授权环境下运行的授权机制； - 检测到程序被篡改后自动停止运行的完整性检查等。

2. 逆向工程然而，逆向工程者通过脱壳可以破解这些软件保护机制，恢复原始的程序代码，甚至修改其功能。

脱壳技术的应用广泛，包括以下几个方面的内容：•软件破解：通过脱壳可以去除软件的加密和授权机制，使得盗版发布和使用成为可能。

这对于某些无法购买正版软件或者有特定需求的用户来说可能是一种选择。

•恶意代码分析：恶意软件通常会采用各种保护机制来避免被分析和检测，并隐藏其真正的目的和行为。

通过脱壳恢复出原始的恶意代码，可以帮助安全研究人员分析其行为和制定相应的防护措施。

•安全评估：软件开发者或者安全顾问可能会使用脱壳技术来评估一个软件的安全性，以发现其中的潜在漏洞或者授权机制的薄弱点，为后续的加固工作提供依据。

三、脱壳技术的分类1. 静态脱壳静态脱壳是指在不执行被保护程序的情况下，通过静态分析技术将程序的保护解除。

常见的静态脱壳技术有如下几种：•反汇编与分析：逆向工程者使用反汇编工具将程序的机器码转换为汇编代码，然后通过分析汇编代码来恢复源代码。

这一过程可以帮助理解程序的结构和算法，从而有助于脱壳。

•调试与跟踪：逆向工程者通过调试器来运行程序，并对其进行跟踪和观察。

通过检查程序的内存、寄存器和栈等状态变化，可以帮助分析和理解程序的执行过程。

•代码修复与修改：通过修改保护机制相关的代码，或者修复被加密或者损坏的代码，来达到解除保护的目的。

2. 动态脱壳与静态脱壳不同，动态脱壳是在程序运行过程中实时脱去保护机制。

逆向工程关键技术及应用实例介绍了逆向工程技术的定义及其工作流程，整个流程分为数据采集、数据处理和曲面重构三个部分。

根据理论学习和自身实践经验对逆向工程的关键技术做了一些探讨。

并以摩托车装饰板模型的曲面重建为例，用激光扫描仪获取三维点云数据，在CATIA中对点云进行数据处理，实现曲面重构，说明了逆向工程的整个设计应用流程。

1 引言逆向工程技术是一门新兴的技术，它是在获得实物模型信息的基础上，通过一些软件如CATIA, Surfacer, Pro/E等，在消化、吸收实物原型的前提下，对实物模型进行修改和再设计，从而创造新产品。

因此它是一项开拓性、实用性和综合性很强的技术，目前已经得到了广泛的应用，如飞机、汽车等行业。

逆向工程一般包括以下几个阶段:数据采集、数据处理、曲面重构。

其一般流程如图1所示。

其中数据采集是前提，数据处理和曲面重构是逆向工程的关键，曲面重构尤为重要。

图1基于实物模型重建的逆向工程技术流程图2 数据采集数据采集又称模型数字化，即指通过坐标测量机(Coordinate Measuring Machine，简称CMM)或激光扫描仪等测量装置获取实物表面特征点三维坐标值的过程。

数据采集是逆向工程的第一环节，也是非常重要的一个环节，数据采集的质量和效率直接影响着后期的模型重建的进程，关系着整个逆向工程的成败。

数据采集的流程如图2所示。

图2 数据采集流程图随着科学技术的不断进步，数据采集出现了多种方法，如图3所示。

3 数据处理三维测量系统可采集到复杂曲面上大量密集的原始测量数据，这些数据是物体表面各点坐标，这些数据之间通常没有相应的显式拓扑关系，其中还包含大量无用的数据，同时由于环境的影响如噪声、振动等会出现一些误差数据，因此在进行曲面重构前必须进行数据处理。

图3 数据采集方法分类数据处理一般包括以下几个方面:数据重定位、噪声去除、数据精简、数据插补、数据分割。

有时由于被测对象无法一次测全数据，可能需要分几次测量，每次测量都是在不同的坐标系下进行。

中国逆向工程成功案例近年来，中国在逆向工程领域取得了许多成功的案例。

以下是10个具有代表性的中国逆向工程成功案例：1. C919大型客机：中国自主研发的C919大型客机是中国航空工业迈向高端制造业的里程碑。

该项目在设计和制造过程中采用了大量的逆向工程技术，通过对国外同类飞机的分析和研究，成功实现了对关键技术的逆向创新。

2. 导弹技术：中国的导弹技术在逆向工程方面取得了显著进展。

通过研究和分析国外导弹系统，中国成功地实现了对多种类型导弹的逆向工程，提升了自己的导弹技术水平。

3. 汽车制造：中国汽车制造业在逆向工程方面也有许多成功案例。

比如，中国企业通过逆向工程技术成功实现了对国外先进汽车的模仿和创新，推动了中国汽车产业的发展。

4. 电子产品：中国电子产品制造业也在逆向工程方面取得了一系列成功案例。

通过对国外先进电子产品的逆向分析和研究，中国企业成功实现了对关键技术的逆向创新，提升了自己的产品竞争力。

5. 石油化工装备：中国石油化工装备制造业在逆向工程方面也有不少成功案例。

通过对国外同类装备的逆向研究和创新，中国企业成功实现了关键技术的突破，推动了石油化工装备制造业的发展。

6. 高铁技术：中国在高铁技术领域也有不少逆向工程的成功案例。

通过对国外高铁技术的逆向分析和研究，中国成功实现了高铁技术的自主创新，成为全球高铁技术的重要竞争者。

7. 通信设备：中国通信设备制造业在逆向工程方面也有许多成功案例。

通过对国外通信设备的逆向研究和创新，中国企业成功实现了对关键技术的突破，推动了通信设备制造业的发展。

8. 医疗设备：中国医疗设备制造业在逆向工程方面也有不少成功案例。

通过对国外先进医疗设备的逆向分析和研究，中国成功实现了对关键技术的逆向创新，提升了自己的医疗设备制造能力。

9. 新能源技术：中国在新能源技术领域也有不少逆向工程的成功案例。

通过对国外新能源技术的逆向研究和创新，中国成功实现了对关键技术的突破，推动了新能源产业的发展。

《逆向工程技术的研究与工程应用》篇一一、引言逆向工程技术是一种通过分析已有产品或系统的性能、结构、功能等，以获取其设计原理、制造工艺、技术参数等关键信息的技术手段。

随着科技的不断进步和市场竞争的日益激烈，逆向工程技术越来越受到关注和重视。

本文将对逆向工程技术的研究现状和工程应用进行深入探讨。

二、逆向工程技术的概述逆向工程技术是相对于正向工程技术而言的。

正向工程主要是根据产品的需求、功能等进行设计和制造，而逆向工程则是从已有产品出发，通过对产品的反求分析，了解其内部结构、设计原理、制造工艺等关键信息。

逆向工程技术的应用领域非常广泛，包括机械制造、电子设备、航空航天、生物医学等领域。

三、逆向工程技术的关键环节逆向工程技术的实施主要包括以下几个关键环节：1. 样品获取：通过购买、租赁、借阅等方式获取目标产品或系统。

2. 样品分析：运用各种手段对样品进行拆解、检测、分析等操作，以获取其内部结构、设计原理、制造工艺等关键信息。

3. 数据处理：将样品分析得到的数据进行整理、加工和提取，以形成可供分析和研究的数据集。

4. 建模与仿真：根据处理后的数据，建立样品的模型或仿真系统，以更好地了解其性能和特点。

5. 技术重现：在建模与仿真的基础上，重新设计和制造类似的产品或系统。

四、逆向工程技术的优点和挑战逆向工程技术的优点在于能够快速获取已有产品的关键信息，为新产品的设计和制造提供有力支持。

此外，逆向工程技术还可以帮助企业实现技术引进和消化吸收，提高企业的技术水平和创新能力。

然而，逆向工程技术也面临着一些挑战。

首先，样品分析需要专业的技术和设备支持，对操作人员的技能要求较高。

其次，由于不同产品的设计和制造工艺存在差异，逆向工程技术的应用需要针对具体情况进行具体分析。

最后，逆向工程技术的实施需要遵守相关法律法规和知识产权保护规定。

五、逆向工程技术在工程应用中的实例分析以汽车行业为例，逆向工程技术被广泛应用于汽车设计和制造过程中。

论逆向工程关键技术研究现状摘要：本文介绍了逆向工程技术及其应用范围；对涉及到的关键技术：数据获取、数据处理与曲面重构等研究现状进行了系统地阐述。

关键词：逆向工程；数据获取；数据处理；曲面重构1 引言质量、成本、生产率三要素是制造业永恒的议题，在不同的时期有不同的内涵，各自的重要性也在悄然发生变化。

经济全球化的今天，制造业的外部环境发生了变化，用户需求呈个性化、多样化。

对企业而言，原来”规模效益第一”为特点的少品种、大批量的生产方式已不适合日趋激烈的国际竞争，而必须采取多品种、小批量、按订单组织生产的现在生产方式，同时要不断地迅速开发出新品种，变被动适应用户为主动引导市场[1]。

为缩短研发周期、提高产品设计和制造效率，从而提高企业对市场快速响应能力，一系列新产品快速开发技术应运而生，如cad/cam/ cae技术、逆向工程技术、快速磨具技术、虚拟设计技术以及并行工程等。

2 逆向工程概述及其应用领域广义上的逆向工程包括：实物逆向、软件逆向和影像逆向。

目前，国内外有关逆向工程的研究主要集中在几何形状逆向。

逆向工程（reverse engineering）也称反求工程，是针对现有工件（样品或模型，尤其是复杂不规则的自由曲面），利用3d数字化测量仪器准确、快速地测量出工件轮廓坐标值，通过数据处理、重构曲线曲面、编辑、修改后，将图档转至一般的cad/cam系统，再由加工机制做所需模型，或者用快速成型机将样品模型制作出来，这一流程称为逆向工程[2]，如图1所示。

逆向工程在工业制造领域的实际应用主要包括以下几个方面[3]：a）新零件的设计，主要用于产品改型或仿型设计；b）已有零件的复制和仿制，再现原产品设计，复杂产品仿制等；c）损坏或磨损零件的还原，以便修复或重制；d）产品的检测，例如检测分析产品的变形，检测焊接质量等，以及对加工产品与三维数字化模型之间的误差进行分析。

在制造业中，逆向工程己成为消化吸收新技术和二次开发的重要途径之一。

１。

３逆向工程中的关键技术1、3。

1 数据采集技术目前,用来采集物体表面数据的测量设备和方法多种多样,其原理也各不相同。

测量方法的选用是逆向工程中一个特别重要的问题。

不同的测量方式,不但决定了测量本身的精度、速度和经济性,还造成测量数据类型及后续处理方式的不同。

依照测量探头是否和零件表面接触,逆向工程中物体表面数字化三维数据的采集方法基本上能够分为接触式(Contact)和非接触式(Noｎ—contact)两种。

接触式包括三坐标测量机(Coordｉｎate ＭeasurｉnｇＭａchinｉng,ＣＭM)和关节臂测量机;而非接触式主要有基于光学的激光三角法、激光测距法、结构光法、图像分析法以及基于声波、磁学的方法等。

这些方法都有各自的特点和应用范围,具体选用何种测量方法和数据处理技术应依照被测物体的形体特征和应用目的来决定、目前,还没有找到一种完全使用于工业设计逆向测量方法、各种数据采集方法分类如图1、3所示、在接触式测量方法中,CMM是应用最为广泛的一种测量设备;ＣMM通常是基于力-变形原理,通过接触式探头沿样件表面移动并与表面接触时发生变形,检测出接触点的三维坐标,按采样方式又可分为单点触发式和连续扫描式两种。

CMM 对被测物体的材质和色泽没有特别要求,可达到特别高的测量精度(±0、5μｍ),对物体边界和特征点的测量相对精确,关于没有复杂内部型腔、特征几何尺寸多、只有少量特征曲面的规则零件反求特别有效、主要缺点是效率低,测量过程过分依赖于测量者的经验,特别是关于几何模型未知的复杂产品,难以确定最优的采样策略与路径、图1、3 逆向工程数据采集方法分类随着电子技术、计算机技术的发展,CMM也由往常的机械式发展为目前的计算机数字控制(CＮC)型的高级时期、目前,智能化是ＣMM发展的方向。

智能测量机的研究是利用计算机内的知识库与决策库确定测量策略,其关键技术包括零件位置的自动识别技术、测量决策智能化和测量路径规划、CＡD/ＣAM集成技术等。

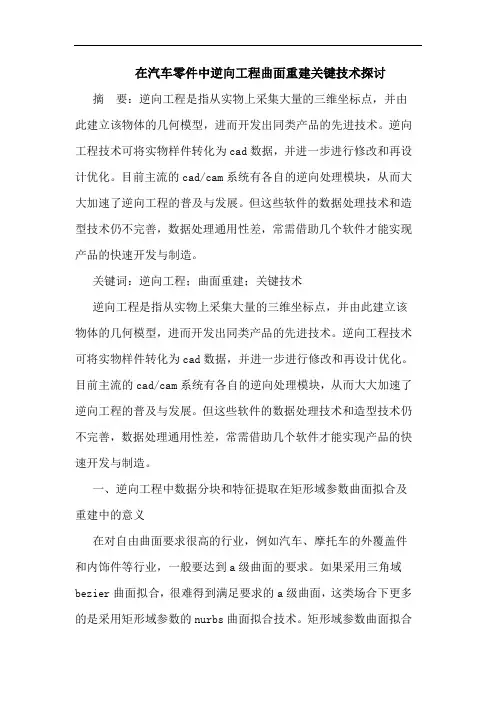

在汽车零件中逆向工程曲面重建关键技术探讨摘要：逆向工程是指从实物上采集大量的三维坐标点，并由此建立该物体的几何模型，进而开发出同类产品的先进技术。

逆向工程技术可将实物样件转化为cad数据，并进一步进行修改和再设计优化。

目前主流的cad/cam系统有各自的逆向处理模块，从而大大加速了逆向工程的普及与发展。

但这些软件的数据处理技术和造型技术仍不完善，数据处理通用性差，常需借助几个软件才能实现产品的快速开发与制造。

关键词：逆向工程；曲面重建；关键技术逆向工程是指从实物上采集大量的三维坐标点，并由此建立该物体的几何模型，进而开发出同类产品的先进技术。

逆向工程技术可将实物样件转化为cad数据，并进一步进行修改和再设计优化。

目前主流的cad/cam系统有各自的逆向处理模块，从而大大加速了逆向工程的普及与发展。

但这些软件的数据处理技术和造型技术仍不完善，数据处理通用性差，常需借助几个软件才能实现产品的快速开发与制造。

一、逆向工程中数据分块和特征提取在矩形域参数曲面拟合及重建中的意义在对自由曲面要求很高的行业，例如汽车、摩托车的外覆盖件和内饰件等行业，一般要达到a级曲面的要求。

如果采用三角域bezier曲面拟合，很难得到满足要求的a级曲面，这类场合下更多的是采用矩形域参数的nurbs曲面拟合技术。

矩形域参数曲面拟合技术生成面的方式主要有两种：（1）单张复杂曲面拟合；（2）多张小面片分块拟合，然后对多张曲面经过延伸、过渡、裁剪等混合而成。

两种方式各自有不同的适用场合，一般而言，对曲率变化急剧的产品，用单张复杂曲面拟合，会使曲面建模变得很复杂，因此，一般采用多张小面片拟合的方式。

二、国内外研究现状及存在的问题（一）逆向工程中曲面表示目前，曲面表示方法分为四边域曲面法（矩形域参数曲面）和三角曲面法两类。

1.以b样条或nurbs曲面为基础的矩形域参数化四边曲面表达法。

主要包括bezier曲面、b样条曲面和nurbs曲面。

逆向工程关键技术研究及应用摘要：逆向工程是一项计算机辅助设计的新技术，它是在现有产品数字化基础上进行设计创新的，其关键技术主要包括：实物数字化、数据预处理、三维模型重建等。

本文总结了国内外的逆向工程技术研究现状，对其关键技术进行了研究，并概括了目前逆向工程在设计中的应用情况，最后对逆向工程存在的问题进行了讨论。

一、绪论计算机辅助设计指利用计算机及其图形设备帮助设计人员进行设计工作，简称CAD。

在工程和产品设计中，计算机可以帮助设计人员担负计算、信息存储和制图等各项工作。

在设计中通常要用计算机对不同方案进行大量的计算、分析和比较，以决定最优方案；各种设计信息，不论是数字的、文字的或图形的，都能存放在计算机的内存或外存里，并能快速地检索；设计人员通常用草图开始设计，将草图变为工作图的繁重工作可以交给计算机完成；由计算机自动产生的设计结果，可以快速作出图形显示出来，使设计人员及时对设计作出判断和修改；利用计算机可以进行与图形的编辑、放大、缩小、平移和旋转等有关的图形数据加工工作。

CAD能够减轻设计人员的劳动，缩短设计周期和提高设计质量。

作为计算机辅助设计的一项具体应用，逆向工程是近些年发展起来的消化、吸收先进技术的一系列分析方法及应用价值的组合。

传统的正向设计从实际需求出发得出产品的概念，进一步建立与之相符的CAD模型，通过一系列手段得到产品的实物模型。

相对于传统正向设计，逆向工程的过程采用了通过测量实际物体的尺寸并将其制作成CAD模型的方法，真实的对象可以通过如三坐标测量仪(Coordinate Measure Machine，CMM)，激光扫描仪，结构光源转换仪或者x射线断层成像这些3D扫描技术进行尺寸测量，然后通过后续处理进而得到3D模型。

概括地说，逆向工程是由产品样件到数字化模型的过程，相比于传统的正向设计，1它极大地缩短了产品的开发周期，提高了经济效益。

二、研究现状逆向工程是20世纪80年代初由日本名古屋研究所、美国3M公司和美国UVP公司提出并研制开发的[1]。
