机械设计复习资料

第1章复习思考题1、通用零件和专用零件有何区别？P1机械零件分为通用零件和专用零件，所谓通用零件是指在各机器中广泛使用的零件；所谓专用零件是指只在某一类特定的机器中使用的零件。

2、机械设计的内容涵盖哪些方面？P2机械设计的内容十分广泛，包括应用新的原理或新的概念，开发创造新的机器，改进现有机器或再设计。

3、本课程的学习目的是什么？4、设计机器应满足的要求有哪些？P2设计一个机器时首先应满足功能要求。

在此基础上还要考虑满足使用方便、安全可靠、环保、经济合理、外形美观、体积小、质量轻、能耗小、效率高等多种要求。

5、常用设计方法有哪几种？P2机械设计的方法大体上有三种不同类型1内插式设计2外推式设计3开发式设计。

6、机器的一般设计程序是怎样的？P3对于一个新产品的机械设计过程大致可以分为如下几个重要阶段1调查研究、制定开发计划书2初步设计阶段3绘制装备图和零部件图4样机试制和技术经济评价5产品定型、投放市场。

7、何谓零件的工作能力准则？P4零件在强度、刚度、振动稳定性、耐磨性、温度等各方面必须满足的条件。

8、零件的一般设计步骤如何？P4零件设计的一般过程为1确定零件的载荷2选择零件的材料3确定零件的尺寸4零件图绘制。

9、何谓机械零件的“三化”？P6标准化、系列化、通用化10、国标代号是什么？GB第2章复习思考题1、何谓零件的失效？常见形式有哪些？机械零件在工作时出现丧失工作能力或达不到设计要求性能的现象，称为失效。

失效并不意味着破坏。

常见的失效形式有：1整体断裂2过大的弹性变形或残余变形（塑性变形）3零件表面的破坏4不能满足工作条件所导致的失效。

2、载荷、应力各如何分类？基本变应力有哪几种？用哪些参数描述变应力？载荷的类型一般可分为静载荷和动载荷，在进行载荷计算过程中也常将载荷分为名义载荷和计算载荷，计算载荷等于名义载荷乘以载荷系数。

基本变应力可以归纳为三种基本类型：对称循环变应力，非对称循环变应力和脉动循环变应力。

《机械设计基础》综合复习资料一、简答题1.简述机器与机构的定义，在生产中举出一机器应用的事例，并说明其有哪些机构组成。

机器定义：由零件组成的执行机械运动的装置。

用来完成所赋予的功能，如变换或传递能量、变换和传递运动和力及传递物料与信息。

机构的定义：由两个或两个以上构件通过活动联接形成的构件系统。

举例：开卷机由圆柱齿轮机构、底座滑动机构、电机传动机构、带钢压紧机构等组成。

2.请说明铰链四杆机构成为双摇杆机构的条件。

铰链四杆机构中，若最短杆与最长杆长度之和大于其余两杆长度之和，就一定是双摇杆机构3.说明为什么带传动需要的张紧力大而链传动需要的张紧力小，哪种传动一般紧边在上，哪种传动一般紧边在下，为什么？因为带传动张紧力的大小决定工作能力的大小，而链传动张紧力不决定工作能力，只是控制松边垂度和防止脱链、跳齿。

链传动一般紧边在上，带传动一般紧边在下。

链传动一般紧边在上因为以免在上的松边下垂度过大阻碍链轮的正常运转；4.请给出齿轮传动失效的主要形式，并说明闭式软齿面齿轮传动应该按照何种强度准则进行设计，何种强度准则校核，为什么？答：齿轮传动失效的主要形式：1、轮齿折断；2、齿面点蚀；3、齿面磨损；4、齿面胶合；5、塑性变形。

闭式软齿面齿轮传动应该按照齿面接触疲劳强度设计，按齿根弯曲疲劳强度校核。

因为闭式软齿面齿轮传动的主要失效形式是接触疲劳磨损即点蚀失效为主。

5.说明回转类零件动平衡与静平衡的区别。

答：1）静平衡在转子一个校正面上进行校正平衡，校正后的剩余不平衡量，以保证转子在静态时是在许用不平衡量的规定范围内，为静平衡又称单面平衡。

2）动平衡在转子两个校正面上同时进行校正平衡，校正后的剩余不平衡量，以保证转子在动态时是在许用不平衡量的规定范围内，为动平衡又称双面平衡。

6.请给出下列滚动轴承的类型、内径和精度等级。

62087013C30210/P251205/P6答：6208为深沟球轴承，内径为40mm，精度等级为0级；7013C为角接触球轴承，内径为65mm，精度等级为0级；30210/P2为圆锥滚子轴承，内径为50mm，精度等级为2级；51205/P6为推力球轴承，内径为25mm，精度等级为6级；7.给出2种螺栓联接防松的方法，并说明其依据的原理。

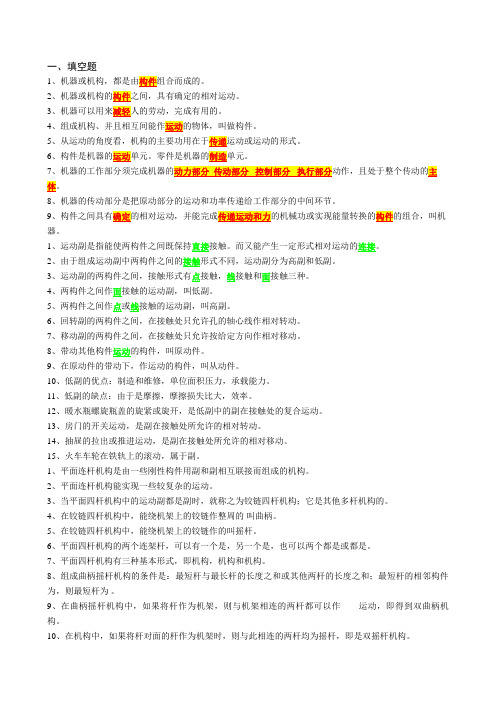

一、填空题12345678、机器的传动部分是把原动部分的运动和功率传递给工作部分的中间环节。

9器。

1、运动副是指能使两构件之间既保持直接接触。

而又能产生一定形式相对运动的连接。

2、由于组成运动副中两构件之间的接触形式不同，运动副分为高副和低副。

3、运动副的两构件之间，接触形式有点接触，线接触和面接触三种。

4、两构件之间作面接触的运动副，叫低副。

5、两构件之间作点或线接触的运动副，叫高副。

6、回转副的两构件之间，在接触处只允许孔的轴心线作相对转动。

7、移动副的两构件之间，在接触处只允许按给定方向作相对移动。

8、带动其他构件运动的构件，叫原动件。

9、在原动件的带动下，作运动的构件，叫从动件。

10、低副的优点：制造和维修，单位面积压力，承载能力。

11、低副的缺点：由于是摩擦，摩擦损失比大，效率。

12、暖水瓶螺旋瓶盖的旋紧或旋开，是低副中的副在接触处的复合运动。

13、房门的开关运动，是副在接触处所允许的相对转动。

14、抽屉的拉出或推进运动，是副在接触处所允许的相对移动。

15、火车车轮在铁轨上的滚动，属于副。

1、平面连杆机构是由一些刚性构件用副和副相互联接而组成的机构。

2、平面连杆机构能实现一些较复杂的运动。

3、当平面四杆机构中的运动副都是副时，就称之为铰链四杆机构；它是其他多杆机构的。

4、在铰链四杆机构中，能绕机架上的铰链作整周的叫曲柄。

5、在铰链四杆机构中，能绕机架上的铰链作的叫摇杆。

6、平面四杆机构的两个连架杆，可以有一个是，另一个是，也可以两个都是或都是。

7、平面四杆机构有三种基本形式，即机构，机构和机构。

8、组成曲柄摇杆机构的条件是：最短杆与最长杆的长度之和或其他两杆的长度之和；最短杆的相邻构件为，则最短杆为。

9、在曲柄摇杆机构中，如果将杆作为机架，则与机架相连的两杆都可以作____运动，即得到双曲柄机构。

10、在机构中，如果将杆对面的杆作为机架时，则与此相连的两杆均为摇杆，即是双摇杆机构。

11、在机构中，最短杆与最长杆的长度之和其余两杆的长度之和时，则不论取哪个杆作为，都可以组成双摇杆机构。

• 为一般脉动循环变应力！
整理ppt
3
二、 机器的组成 （以汽车为例）
1、动力部分 提供动力（发动机） 2、传动部分 提供变速、改变运动方向或运动形式等
（变速箱、传动轴、离合器） 3、工作部分 直接完成设计者的构想，代替或减轻人类的
工作（车轮，转向器） 4、控制部分 使机器各部分运动协调。可以是手控、
整理ppt
12
3、曲柄存在的条件 1）四杆机构中，最长杆和最短杆之和小于其余
两杆长度之和。 2）曲柄为最短杆，且是连架杆或机架。 4、对四杆机构的判断：
在四杆机构中，没有曲柄存在，就是双摇杆 机构，若存在曲柄，，哪一个是机架，就构成不 同的机构。
整理ppt
13
1）和最短杆相连的杆是机架，为曲柄摇杆机构。 2）最短杆是机架，为双曲柄机构。 3）最短杆对过的杆是机架，为双摇杆机构。
34
第十一章 联接
螺纹联接
1、大径 d：螺纹标准中的公称直径，螺纹的最大直径
2、小径 d1: 螺纹的最小直径，强度计算中螺杆危险断 面的计算直径。
3、中径 d2: 近似于螺纹的平均直径， d2 (d1 + d) / 2 4、螺距 p: 相邻两螺纹牙平行侧面间的轴向距离。
5、导程 s: 同一条螺纹线上两螺纹牙之间的距离。
Fx1 = - Ft2 切向力
整理ppt
28
已知：蜗杆的旋向和转向，画出蜗杆和 蜗轮三个分力的方向。
整理ppt
29
•第八章 带传动
普通V带已标准化：按GB/T 13575.1－2008标准， 按截面尺寸 的大小不同，由小到大，分为： Y、Z、A、B、C、D、E七种。
具体尺寸见表8—2。带的楔角 大于带轮沟槽 角。 • 带的节面宽度叫节宽bp ， 当带弯曲时，此宽度不变，带的

机械设计总复习范文机械设计是机械工程学科中的重要分支，是指根据特定的要求，利用机械原理、理论和设计方法，进行零部件、机构和机械系统的设计。

机械设计的目标是实现机械产品的功能需求，并满足性能、可靠性、经济性及制造与维修的要求。

下面是机械设计的总复习内容。

一、机械设计基础知识：1.机械元件的基本概念和分类。

如紧固件、轴类零部件、轴承、联接件、弹簧、键和槽等。

2.材料力学基础。

包括杨氏模量、拉伸强度、屈服强度、冲击韧性等。

3.机械设计基本原理。

如受力分析、平衡条件、功率传递、传动比等。

4.流体力学原理。

包括液压、气压的基本原理与应用。

二、机械结构设计：1.固体力学分析与设计。

包括强度计算、载荷分配、应力分析、疲劳寿命等。

2.机械系统设计。

包括机构设计、减振设计、噪音与振动控制等。

3.轴系设计。

包括轴的强度计算、轴承的选型、轴的位置配合等。

4.机械传动设计。

包括齿轮传动、带传动、离合器、制动器的设计和计算。

三、机械零件设计：1.零件加工工艺与装配设计。

包括零件的材料选择、表面处理、热处理和加工工艺的设计。

2.零件的尺寸和公差设计。

包括尺寸链的设计、公差配合的选择和计算。

3.标准零件的选用。

如轴承、齿轮、弹簧等标准零件的选用和使用。

四、机械设计的先进技术：1.计算机辅助设计和三维建模技术。

如CAD、CAM和CAE等软件的运用。

2.数字化设计和快速原型制造技术的应用。

3.仿生学在机械设计中的应用。

如叶片和机构设计中的仿生优化等。

4.可靠性设计和维修性设计。

如故障模式与影响分析、可靠性评估和维修性设计等。

五、机械设计的数学基础：1.常用的数学方法与数学模型在机械设计中的应用。

2.微积分、线性代数、概率论和数理统计在机械设计中的应用。

六、机械设计的实践能力：1.利用软件进行机械设计和分析的能力。

2.进行机械实验和测试的能力。

3.解决机械设计问题的能力。

4.进行机械制造和加工的能力。

机械设计总复习的内容主要包括机械设计基础知识、机械结构设计、机械零件设计、机械设计的先进技术、机械设计的数学基础和机械设计的实践能力等方面的内容。

河北工业大学机械设计基础第一章机械设计概论复习思考题1、机械设计的基本要求包括哪些方面？2、机械设计的一般程序如何？3、对机械零件设计有哪些一般步骤？4、对机械零件设计有哪些常用计算准则？5、对机械零件材料的选择应考虑哪些方面的要求?习题1．何谓机械零件的失效？何谓机械零件的工作能力？2．机械零件常用的计算准则有哪些？第二章机械零件的强度复习思考题1、静应力与变应力的区别？静应力与变应力下零件的强度计算有何不同？2、稳定循环变应力的种类有哪些？画出其应力变化曲线，并分别写出最大应力σmax、最小应力σmin、平均应力σm、应力幅σa与应力循环特性γ的表达式。

3、静应力是否一定由静载荷产生？变应力是否一定由变载荷产生？4、机械零件疲劳破坏的特征有哪些？机械零件疲劳强度与哪些因素有关？5、如何由σ-1、σ0和σs三个试验数据作出材料的简化极限应力图？6、相对于材料，影响机械零件疲劳强度的主要因素有哪些？综合影响因素Kσ的表达式为何？如何作零件的简化极限应力图？7、应力集中、零件尺寸和表面状态是否对零件的平均应力σm和应力幅均有影响？8、按Hertz公式，两球体和圆柱体接触时的接触强度与哪些因素有关？习题1．某材料的对称循环弯曲疲劳极限1801=-σMPa 。

取循环基数N 0=5×106，m =9，试求循环次数N 分别为7000、25000、62000次时的有限寿命弯曲疲劳极限。

2．已知材料的机械性能为σs =260MPa ，σ-1=170MPa ，ψσ=0.2，试绘制此材料的简化根限应力线图。

3．圆轴轴肩处的尺寸为：D =54mm ，d =45mm ，r =3mm 。

如用上题中的材料，设其强度极限B =420MPa ，试绘制此零件的简化极限应力线图，零件的βσ=βq =1。

4．如上题中危险剖面上的平均应力σm =20MPa ，应力幅σa =30MPa ，试分别按①γ=C ，②σm =C ，求出该载面的计算安全系数S ca 。

机械设计基础复习资料一、基础知识0、零件（独立的机械制造单元）组成（无相对运动）构件（一个或多个零件、是刚体；独立的运动单元）组成（动连接）机构（构件组合体）；两构件直接接触的可动连接称为运动副；运动副要素（点、线、面）；平面运动副、空间运动副；转动副、移动副、高副（滚动副）；点接触或线接触的运动副称为高副（两个自由度、一个约束）、面接触的运动副称为低副（一个自由度、两个约束，如转动副和移动副）0.1曲柄存在的必要条件：最短杆与最长杆长度之和小于其余两杆长度之和。

连架杆和机架中必有一杆是最短杆。

0.2在四杆机构中，不满足曲柄存在条件的为双摇杆机构，满足后，若以最短杆为机架，则为双曲柄机构；若以最短杆相对的杆为机架则为双摇杆机构；若以最短杆的两邻杆之一为机架，则为曲柄摇杆机构0.3 凸轮从动件作等速运动规律时，速度会突变，在速度突变处有刚性冲击，只能适用于低速凸轮机构；从动件作等加等减速运动规律时，有柔性冲击，适用于中、低速凸轮机构；从动件作简谐运动时，在始末位置加速度也会变化，也有柔性冲击，之适用于中速凸轮，只有当从动件做无停程的升降升连续往复运动时，才可以得到连续的加速度曲线（正弦加速度运动规律），无冲击，可适用于高速传动。

0.4凸轮基圆半径和凸轮机构压力角有关，当基圆半径减小时，压力角增大；反之，当基圆半径增大时，压力角减小。

设计时应适当增大基圆半径，以减小压力角，改善凸轮受力情况。

0.5.机械零件良好的结构工艺性表现为便于生产的性能便于装配的性能制造成本低1.按照工作条件，齿轮传动可分为开式传动两种。

1.1．在一般工作条件下，齿面硬度HB≤350的闭式齿轮传动，通常的主要失效形式为【齿面疲劳点蚀】1.2对于闭式软齿面来说，齿面点蚀，轮齿折断和胶合是主要失效形式，应先按齿面接触疲劳强度进行设计计算，确定齿轮的主要参数和尺寸，然后再按齿面弯曲疲劳强度进行校核。

1.3闭式齿轮传动中的轴承常用的润滑方式为飞溅润滑1.4. 直齿圆锥齿轮的标准模数规定在_大_端的分度圆上。

（完整版）机械设计复习要点及重点习题摩擦、磨损及润滑概述1、如何⽤膜厚⽐衡量两滑动表⾯间的摩擦状态？【答】膜厚⽐（λ）⽤来⼤致估计两滑动表⾯所处的摩擦（润滑）状态。

2/12221min)(q q R R h +=λ式中，min h 为两滑动粗糙表⾯间的最⼩公称油膜厚度，1q R 、2q R 分别为两表⾯轮廓的均⽅根偏差。

膜厚⽐1≤λ时，为边界摩擦（润滑）状态；当31～=λ时，为混合摩擦（润滑）状态；当3>λ时为流体摩擦（润滑）状态。

2、机件磨损的过程⼤致可分为⼏个阶段？每个阶段的特征如何？【答】试验结果表明，机械零件的⼀般磨损过程⼤致分为三个阶段，即磨合阶段、稳定磨损阶段及剧烈磨损阶段。

1）磨合阶段：新的摩擦副表⾯较粗糙，在⼀定载荷的作⽤下，摩擦表⾯逐渐被磨平，实际接触⾯积逐渐增⼤，磨损速度开始很快，然后减慢；2）稳定磨损阶段：经过磨合，摩擦表⾯加⼯硬化，微观⼏何形状改变，从⽽建⽴了弹性接触的条件，磨损速度缓慢，处于稳定状态；3）剧烈磨损阶段：经过较长时间的稳定磨损后，因零件表⾯遭到破化，湿摩擦条件发⽣加⼤的变化（如温度的急剧升⾼，⾦属组织的变化等），磨损速度急剧增加，这时机械效率下降，精度降低，出现异常的噪声及振动，最后导致零件失效。

3、何谓油性与极压性？【答】油性（润滑性）是指润滑油中极性分⼦湿润或吸附于摩擦表⾯形成边界油膜的性能，是影响边界油膜性能好坏的重要指标。

油性越好，吸附能⼒越强。

对于那些低速、重载或润滑不充分的场合，润滑性具有特别重要的意义。

极压性是润滑油中加⼊含硫、氯、磷的有机极性化合物后，油中极性分⼦在⾦属表⾯⽣成抗磨、耐⾼压的化学反应边界膜的性能。

它在重载、⾼速、⾼温条件下，可改善边界润滑性能。

4、润滑油和润滑脂的主要质量指标有哪⼏项？【答】润滑油的主要质量指标有：粘度、润滑性（油性）、极压性、闪点、凝点和氧化稳定性。

润滑脂的主要质量指标有：锥（针）⼊度（或稠度）和滴点。

第一章绪论第二章机械设计总论第三章机械零件的强度第四章摩擦、磨损及润滑概述第五章螺纹联接第六章键、花键联接第八章带传动第九章链传动第十章齿轮传动第十一章蜗杆传动第十二章滑动轴承第十三章滚动轴承第十四章联轴器和离合器第十五章轴第十六章弹簧第一章绪论主要内容：机器的作用，组成机器的基本要素（零件）；零件分类；零件（局部）与机器（总体）的关系；机械设计的主要内容及处理有关矛盾的原则；本课程的内容、性质和任务。

第二章 机械设计总论主要内容：设计机械零件时应满足的基本要求；机器的组成；任何机器都离不开机械设计机器的一般程序；重点：技术设计阶段对机器的主要要求，在很大程度上靠零件满足设计要求来保证机械零件的主要失效形式；机械零件的设计准则；机械零件的设计方法； 机械零件设计的一般步骤；机械零件的材料及其选用；第三章机械零件的强度强度准则是最重要的设计准则。

本章把各种零件强度计算的共性问题集中到一起，略去零件的具体内容，突出强度设计计算的基本理论和方法。

目的在于了解各种强度计算方法从本质上来说都是一样的。

不同零件的强度计算公式在形式上的不同，仅来源于零件本身的特殊性，以及设计工作中沿用的一些惯例，而不是强度计算方法的原则有什么不同。

主要内容：⑴了解疲劳曲线及极限应力曲线的意义及用途，能从材料的几个基本机械性能（σB，σS，σ-1，σ0）及零件的几何特性，绘制零件的极限应力简化线图。

⑵掌握单向变应力时的强度计算方法，了解应力等效转化的概念。

⑶了解疲劳损伤累积假说的意义及其应用方法。

⑷学会双向变应力时的强度校核方法。

⑸会查用教材本章附录中的有关线图及数表。

第四章摩擦、磨损及润滑概述对摩擦学的主要对象（即摩擦、磨损和润滑的基本问题）作简单扼要的介绍，阐述摩擦和磨损的分类和机理，形成油膜的动压和静压原理，以及弹性流体动力润滑的基本知识。

要求搞清概念，而无需作更深的探讨。

主要内容：⑷润滑剂重点润滑油，重点了解粘度指标⑴了解摩擦学所包含的主要内容和研究对象，以及 摩擦、磨损与润滑之间的有机联系。

第1章概论第一讲： 1.1 本课程的研究对象、主要内容及任务课题： 1.1.1 本课程的研究对象1.1.2 本课程研究的主要内容1.1.3 本课程的主要任务教学目标：1. 使学生了解本课程研究的对象、内容以及其在培养高级机械人才全局中的地位、作用和任务，从而明确学习本课程的目的。

2. 了解本学科的重要性在课程结构中的重要性。

3. 掌握本课程研究对象、内容、增强感性认识。

教学重点：机器与机构、构件与零件的区别教学方法：利用工程案例等多种教学软件，展示本门课研究的对象、内容。

教学内容：1.1.1 本课程的研究对象1.主要研究的对象；（1）机械：是机器和机构的统称。

从研究机器工作原理、分析运动特点和设计机器的角度看，机器可视为若干机构的组合体。

图1-1的单缸内燃机。

图1-1 单缸内燃机2.机器的主要特征是:（1）它们都是人为实体（构件）的组合;（2）各个运动实体（构件）之间具有确定的相对运动;（3）能够实现能量的转换，代替或减轻人类完成有用的机械功。

3.机构：是由构件组成的。

4.构件：是指机构的基本运动单元。

它可以是单一的零件，也可以是几个零件联接而成的运动单元。

5.零件：是组成机器的最小制造单元。

实例：图1-2 齿轮机构 图1-3 凸轮机构 图1-4 连杆机构6.机器：是由各种机构组成的，可以完成能量的转换或做有用功;而机构则仅仅是起着运动的传递和运动形式的转换作用。

机构的主要特征是:（1）它们都是人为实体（构件）的组合;（2）各个运动实体之间具有确定的相对运动。

1.1.2 本课程研究的主要内容（1）机构的运动简图和自由度计算（2）平面连杆机构、凸轮机构、间歇运动机构等的组成原理、运动分析及设计（3）各种联接零件（如螺纹联接、键销联接等）的设计计算方法和标准选择（4）各种传动零件（如带传动、齿轮传动等）的设计计算和参数选择（5）轴系零件（如轴、轴承等）的设计计算及轴承参数类型选择。

1.1.3 本课程的主要任务（1） 培养学生运用基础理论解决简单机构和零件的设计问题，掌握通用机械零件的工作原理、特点、选用及计算方法，初步具有分析失效原因和提高改进措施的能力。

第一章第三章 机器,机械,机构的概念 1.机构的组成要素： 1构件,构件与零件有什么区别 2运动副,运动副有哪些常用类型掌握常用运动副的特点； 3运动链,机构 2、自由度,约束掌握平面机构自由度的计算公式； 3、掌握机构自由度的意义和机构具有确定运动的条件； 练习 1.一个作平面运动的自由构件有 3 个自由度; 2.机械是 机器 和 机构 的总称; 3.使两构件直接接触并能产生一定相对运动的联接称为 运动副 ; 4.六个构件组成同一回转轴线的转动副,则该处共有三个转动副; × 5、复合铰链、局部自由度、虚约束,在计算机构自由度时,如何处理 6..零件是 机械中制造的 单元,构件是 机械中运动的 单元; 7.机构中的构件是由一个或多个零件所组成,这些零件间 B 产生相对运动; A 、可以 B 、不能 C 、不一定能 8..两构件通过______ 面接触 _构成的运动副称为低副,它引入___2____个约束；两 9.构件通过_点,线接触 _______构成的运动副称为高副,它引入____1___个约束; 10.当机构的自由度F 0,且等于原动件数,则该机构即具有确定的相对运动;√ 11.机器中独立运动的单元体,称为零件;× 第四章平面连杆机构 1、平面四杆机构的基本型式是什么它有几种类型 2、曲柄摇杆机构、双曲柄机构和双摇杆机构的特点各是什么他们有哪些用途 3、铰链四杆机构有曲柄的条件是什么 4. 什么是压力角传动角掌握连杆机构传动角的计算方法；最小传动角的位置； 5、极位夹角急回运动行程速比系数掌握极位夹角与行程速比系数的关系式； 6、机构的死点位置掌握死点位置在机构中的应用；7.已知行程速比系数设计四杆机构曲柄滑块机构、导杆机构；已知连杆的两对应位置；已知摇杆的两对应位置；练习A B C F A G H E O M N 1 8 7 2 4 5 6 AB D F EC 3 I G H1.当连杆机构处于死点位置时,有 ;2.一个曲柄摇杆机构,行程速比系数等于,则极位夹角等于 ;3.一个曲柄摇杆机构,极位夹角等于42o,则行程速比系数等于 ;4.机构具有确定运动的条件是 数目等于机构的自由度数;5.曲柄摇杆机构中,曲柄为主动件,其连杆与摇杆的夹角∠BCD ＝130°,其传动角为 ;6..当行程速度变化系数k 时,机构就具有急回特性;A 小于1； B. 大于1； C. 等于1； D. 等于07.平面连杆机构的曲柄为主动件,则机构的传动角是 ;8.平面铰链四杆机构具有曲柄的条件是 且 ;9.曲柄滑块机构在 ,会出现死点9.在铰链四杆机构中,如存在曲柄,则曲柄一定为最短杆;10.对心曲柄滑快机构 急回特性;11.偏置曲柄滑快机构 急回特性;12.机构处于死点时,其传动角等于 ;13.曲柄滑快机构,当取 为原动件时,可能有死点;14.机构的压力角越 对传动越有利;15.图示铰链四杆机构,以AB 为机架称 机构；以CD 为机架称 机构;16.平面连杆机构可利用急回特性,缩短非生产时间,提高生产率; 17.曲柄摇杆机构中,曲柄为最短杆; 18.一曲柄摇杆机构,若曲柄与连杆处于共线位置;则当 为原动件时,称为机构的死点位置;19.当极位夹角θ 时,机构就具有急回特性;A <0；B >0；C =0;20.判断一个平面连杆机构是否具有良好的传力性能,可以 的大小为依据;21.画出传动角和压力角,及传动角最小时的位置第五章 凸轮机构及其设计1、凸轮机构是如何分类的D2、凸轮的基圆、偏距、从动件行程、从动件推程、从动件回程、从动件远近休程3、凸轮的推程运动角、回程运动角、远近休止角4、凸轮从动件有几种基本运动规律各有何特点7、凸轮机构的压力角练习1. 在凸轮机构中,从动件的运动规律为时,机构会产生刚性冲击;2.凸轮机构的优点和缺点3、凸轮机构是凸轮、和机架组成的高副机构;4、凸轮机构中,凸轮与从动件的接触处,是以点或线相接触,形成副;5、凸轮按形状分为凸轮、移动凸轮和圆柱凸轮;6、按从动件与凸轮的接触形式可分为从动件、滚子从动件和平底从动件三种类型;7、在凸轮机构的各种常用从动件运动规律中,运动规律具有刚性冲击；运动规律具有柔性冲击；而运动规律无冲击;;8、按从动件的运动形式分,凸轮机构有从动件和摆动从动件凸轮机构两大类;9、凸轮机构中,从动件的运动规律取决于 ;A、凸轮轮廓的大小B、凸轮轮廓的形状C、基圆的大小10、滚子从动件盘形凸轮的基圆半径是指 ;11、等速运动规律的凸轮机构,从动件在运动开始和终止时,加速度值为 ;A、零B、无穷大C、常量12、等速运动规律的凸轮机构,从动件在运动开始和终止时,将引起冲击;A、刚性B、柔性C、无13、等加速等减速运动规律的凸轮机构将引起 ;A、刚性B、柔性C、无14、简谐运动规律的凸轮机构将引起 ;A、刚性B、柔性C、无15.当凸轮机构的从动件选用等速运动规律时,其从动件的运动 ;A、将产生刚性冲击B、将产生柔性冲击C、将产生有限度的冲击D、没有冲击16、在凸轮机构中,若从动件在推程和回程采用等速运动,则运转平稳,无冲击;17、凸轮机构的优点是只需设计适当的凸轮轮廓,便可使从动件得到所需的运动规律;四、分析计算题1、已知凸轮机构如图所示,试在图上标注：（1）凸轮的基圆半径rmin从动件的升程h（2）推程运动角δt 回程运动角δh（3）远休止角δs 近休止角δs‘4当凸轮转过90°时,从动件的位移s,当凸轮转过180°时,机构的压力角α2、已知凸轮机构如图所示,试在图上标注：（1）凸轮的基圆半径rmin（2）从动件的升程h（3）推程运动角δt（4）回程运动角δh（5）远休止角δs（6）近休止角δs‘（7）当凸轮转过90°时,从动件的位移s（8）当凸轮转过180°时,机构的压力角α第七章螺纹重要基本概念1．常用螺纹有哪几类哪些用于联接,哪些用于传动,为什么哪些是标准螺纹常用的有：三角螺纹,矩形螺纹,梯形螺纹和锯齿形螺纹;三角螺纹用于联接,其余用于传动;因三角螺纹自锁性好,其它螺纹传动效率高;除矩形螺纹外,其余均为标准螺纹;2．何谓螺纹联接的预紧,预紧的目的是什么预紧力的最大值如何控制螺纹联接的预紧是指在装配时拧紧,是联接在承受工作载荷之前预先受到预紧力的作用;预紧的目的是增加螺纹联接的刚度、保证联接的紧密性和可靠性防松能力;拧紧后,预紧应力的大小不得超过材料屈服极限σS的80%;3．螺纹联接有哪些基本类型适用于什么场合螺纹联接有4 中基本类型;螺栓联接：用于被联接件不太厚且两边有足够的安装空间的场合;螺钉联接：用于不能采用螺栓联接如被联接件之一太厚不宜制成通孔,或没有足够的装配空间,又不需要经常拆卸的场合;双头螺柱联接：用于不能采用螺栓联接且又需要经常拆卸的场合;紧定螺钉联接：用于传递力和力矩不大的场合;4．紧螺栓联接的强度也可以按纯拉伸计算,但须将拉力增大30%,为什么考虑拧紧时的扭剪应力,因其大小约为拉应力的30%;5．提高螺纹联接强度的措施有哪些1改善螺纹牙间的载荷分配不均；2减小螺栓的应力幅；3减小螺栓的应力集中；4避免螺栓的附加载荷弯曲应力；5采用合理的制造工艺;6．为什么螺母的螺纹圈数不宜大于10圈使用过厚的螺母不能提高螺纹联接强度因为螺栓和螺母的受力变形使螺母的各圈螺纹所承担的载荷不等,第一圈螺纹受载最大,约为总载荷的1/3,逐圈递减,第八圈螺纹几乎不受载,第十圈没用;所以使用过厚的螺母并不能提高螺纹联接强度;7．联接螺纹能满足自锁条件,为什么还要考虑防松根据防松原理,防松分哪几类因为在冲击、振动、变载以及温度变化大时,螺纹副间和支承面间的摩擦力可能在瞬间减小或消失,不再满足自锁条件;这种情况多次重复,就会使联接松动,导致机器不能正常工作或发生严重事故;因此,在设计螺纹联接时,必须考虑防松;根据防松原理,防松类型分为摩擦防松,机械防松,破坏螺纹副关系防松;练习1.螺纹联接的基本类型有、、、 ;2.采用螺纹联接时,若被联接件之—厚度较大,且材料较软,强度较低,需要经常装拆,则一般宜采用联接;3. 受拉螺栓的强度计算公式中的“”的意义是 ;4.联接螺纹能满足自锁条件,为什么还要考虑防松根据防松原理,放松方法分哪几类5.紧螺栓联接中,拧紧后,预紧应力大小不得超过材料的屈服强度的 ;A. 80%B. 50% %何谓螺纹联接的预紧,预紧的目的是什么紧螺栓联接的强度也可以按纯拉伸计算,但须将拉力增大 30%,为什么第八,九章带传动,链传动带传动特点1．失效形式和设计准则失效形式：打滑、疲劳破坏;设计准则：保证带传动不打滑,使带具有足够的疲劳寿命;2．确定小带轮直径考虑哪些因素1 最小带轮直径,满足d1≥dd min,使弯曲应力不至于过大；2 带速,满足 5 ≤v ≤ 25 m/s；3 传动比误差,带轮直径取标准值,使实际传动比与要求的传动比误差不超过3~5%；4 使小带轮包角≥120；5 传动所占空间大小;3．V带传动在由多种传动组成的传动系中的布置位置带传动不适合低速传动;在由带传动、齿轮传动、链传动等组成的传动系统中,应将带传动布置在高速级;若放在低速级,因为传递的圆周力大,会使带的根数很多,结构大,轴的长度增加,刚度不好,各根带受力不均等;另外,V带传动应尽量水平布置,并将紧边布置在下边,将松边布置在上边;这样,松边的下垂对带轮包角有利,不降低承载能力;4．带传动的张紧的目的,采用张紧轮张紧时张紧轮的布置要求张紧的目的：调整初拉力;采用张紧轮张紧时,张紧轮布置在松边,靠近大轮,从里向外张;因为放在松边张紧力小；靠近大轮对小轮包角影响较小；从里向外是避免双向弯曲,不改变带中应力的循环特性;5. 简述带传动产生弹性滑动的原因和不良后果答：原因：带在紧边和松边所受拉力不等,即存在拉力差；带有弹性,受拉变形,且在紧边和松边变形不等;后果：弹性滑动引起摩擦磨损,发热,传动效率降低；使主动轮和从动轮圆周速度不等,即存在滑动率,使带传动传动比不准;6.为什么说弹性滑动是带传动固有的物理现象答：弹性滑动在带传动中是不可避免的;因为产生弹性滑动的原因是：带的弹性和带在紧边和松边所受拉力不等拉力差,而带的弹性是固有的,又因为传动多大圆周力就有多大拉力差,拉力差随载荷变化而变化,因此拉力差也是不可避免的;所以,弹性滑动在带传动中不可避免,传动比的大小也随载荷变化;练习：1.简要叙述带传动的特点2.水平布置带传动时,一般应使松边在上,紧边在下,其目的是 ;3. 带传动中,带所受最大应力值发生在 ;4.什么是带传动的弹性滑动为什么带的弹性滑动是不可避免的5.带传动张紧的目的是什么张紧轮应安放在松边还是紧边上,为什么一般来说,带传动的打滑多发生在大带轮上还是小带轮上,为什么.6.带传动的弹性滑动 ;A.是可以避免的B.是不可避免的C.只要不过载是可以避免的D.只要不打滑是可以避免的7.为了保证带和带轮良好接触普通V带的楔角φ与相应的带轮的楔角φ’的关系为 ;A. φ= φ’B. φ＜φ’C. φ＞φ’8.带传动中内张紧轮应靠近 ,外张紧轮 ;A．大带轮； B. 小带轮； C. 两轮中部9.水平布置带传动时,一般应使松边在上,其目的是为了 ;10.小带轮包角对带传动有何影响为什么只给出小带轮包角的公式11 带传动的主要类型有哪些各有何特点试分析摩擦带传动的工作原理;答：按传动原理的不同,带传动可分为摩擦型带传动和啮型带传动;前者是依靠传动带与带轮间的摩擦力实现传动；后者是依靠带内侧凸点与带轮外像上的齿槽相啮合实现传功;摩擦带传动是由主动轮、从动轮、紧套在两轮上的传功带及机架组成的,当原动机驱动主功轮转动时,由于带与带轮间摩擦力的作用,使从动轮一起转动,从而实现运动和动力的传递;12 什么是有效拉力什么是初拉力它们之间有何关系答：当传动带静止时,带两边承受相等的拉力,此力称为初拉力;当传动带传动时,带两边的拉力不再相等;紧边拉力为,松边拉力为;带两边的拉力之差称为带传动的有效拉力F ;1．链传动的主要工作特点1 平均传动比准确,没有弹性滑动；2 可以在环境恶劣的条件下工作突出优点；3 中心距大,传递动力远,结构较小,没有初拉力压轴力小；4 瞬时传动比不准,工作中有冲击和噪声；5 只限于平行轴之间的传动,不宜正反转工作;2.．滚子链条的主要参数尺寸主要尺寸参数：节距、链长、排数;节距是最重要的参数;链条的链号表示其节距的大小,是英制单位,换算为标准计量单位为：P=链号16mm练习1．与带传动、齿轮传动相比,链传动有何特点2．为什么链传动中链节数一般采用偶数而链轮齿数一般选用奇数3.滚子链16A-1x88 GB/T1243-1997中,其节距排数、整链链节数节 ;4.在设计滚子链时,一般将链节数取成偶数, 其主要目的是 ;第10章齿轮机构1、齿轮机构的类型2、了解齿轮齿廓的形成原理；3、渐开线的性质、渐开线齿廓啮合传动的特点；4、渐开线圆柱齿轮各部分的名称；5、渐开线圆柱齿轮的基本参数、渐开线齿轮的基本齿廓；6、掌握渐开线标准直齿圆柱齿轮几何尺寸的计算；7、渐开线齿廓的加工原理范成法、仿形法；8、渐开线齿轮根切现象产生的原因、渐开线齿轮的变位；9、一对渐开线齿轮的正确啮合条件；10、斜齿轮的基本参数、斜齿轮传动的几何尺寸计算；11、斜齿轮传动的正确啮合条件；12、斜齿轮传动的优缺点；13、了解蜗杆、蜗轮的形成原理与方法；14、了解蜗杆传动的优缺点；15、了解直齿圆锥齿轮的齿形、背锥16．掌握直齿圆锥齿轮的基本参数和啮合特点；,第十一章蜗杆1、了解蜗杆蜗轮的正确啮合条件；2、了解蜗杆传动的基本参数和；练习：1.一对渐开线直齿圆柱齿轮的啮合线切于 ;2.当一对渐开线齿轮制成后,即使两轮的中心距稍有改变,其角速度比仍保持不变,其原因为 ;3.渐开线直齿圆柱齿轮的正确啮合条件是：4.为了实现两根相交轴之间的传动,可以采用 ;A．蜗杆传动 B．斜齿圆柱齿轮传动 C．直齿锥齿轮传动 D．圆柱齿轮传动5.齿轮传动的主要失效形式有哪些;6.渐开线斜齿圆柱齿轮的正确啮合条件是：7.标准直齿圆柱齿轮不发生根切的最少齿数为 ;8.蜗杆蜗轮传动中,以面的参数作为标准值；锥齿轮传动中,以面的参数作为标准值;9.用法加工标准直齿圆柱齿轮时,如果齿轮齿数少于 ,将发生根切;10.齿轮的渐开线形状取决于它的直径;A．齿顶圆 B. 分度圆 C. 基圆 D. 齿根圆11.一对渐开线齿轮传动中,若两轮的实际中心距大于标准中心距,则其传动比将 ;A．增大； B. 保持不变；C.减小； D. 可能增大,也可能减小；12.标准圆柱直齿轮模数为2mm,其分度圆上压力角等于 ,分度圆上齿槽宽等于 ,分度圆直径 ;13.斜齿圆柱齿轮的模数和压力角之标准值是规定在轮齿的__ _;A.端截面中B.法截面中C.轴截面中D.分度面中.14.直齿圆锥齿轮的尺寸计算都以参数为标准参数;A. 轴面B. 法面C. 小端D. 大端15.以下中4个标准齿轮中：齿轮渐开线形状相同, 齿轮能正确啮合;A． m1=4mm,z1=25; B. m2=4mm,z2=50; C. m3=3,z3=60; D. m4=,z4=4016.对于一渐开线标准圆柱齿轮,其模数越大,则 ;A．分度圆越大 B．压力角越大C．齿根高越小17.渐开线斜齿圆柱齿轮只要是两齿轮的法面模数、法面压力角分别相等即可正确啮合;18.两斜齿轮外啮合传动时,其螺旋角应大小相等,旋向相反;19.一对能够相互啮合的直齿圆柱齿轮的安装中心距加大时,其分度圆压力角也随之加大;20.蜗杆蜗轮传动由于摩擦较大,因此蜗轮材料可用减磨性好的青铜制造;21.钢铁是由铁和碳组成的铁碳合金;22.蜗杆传动为何进行热平衡计算;热平衡计算不满足应采用哪些措施;23.渐开线在______上的压力角、曲率半径最小;24.在范成法加工常用的刀具中,______能连续切削,生产效率更高;25.渐开线斜齿圆柱齿轮分度圆上的端面压力角_____法面压力角;A.大于B.小于C.等于D.大于或等于26.为保证一对渐开线齿轮可靠地连续定传动,应使实际啮合线长度基圆齿距;A.大于；B. 等于；C.小于；27.圆锥齿轮的标准模数和压力角规定在;28在齿轮中,齿顶所确定的圆称为 _,齿槽底部所确定的圆称为__;29.一对能够相互啮合的直齿圆柱齿轮的安装中心距加大时,其分度圆压力角也随之加大;30.对于单个齿轮来说,节圆半径就等于分度圆半径;31.圆锥齿轮和蜗轮蜗杆都属于空间齿轮机构;32.两斜齿轮外啮合传动时,其螺旋角应大小相等,旋向相反;33.阿基米德圆柱蜗杆的模数, 应符合标准数值;a、端面b、法面c、轴面34.按蜗杆形状不同,蜗杆分：————,————,————;34.普通圆柱蜗杆按加工刀具位置不同分——,——,——;其中——应用最广泛;35.蜗杆传动特点：优点-----,------,------,-缺点---------,----------;36.蜗杆传动正确啮合条件：37.蜗杆分度圆直径如何计算38.因齿轮传动比i=z2/z1=d2/d1,蜗杆传动比i=z2/z2=d2/d1,为什么蜗杆材料一般-----制作,蜗轮-----制作;热平衡计算不满足应采用哪些措施;手动起重装置,R=200mm,D=200mm,蜗杆参数：d1==1,Z2=50求：使重物上升1m 手柄所转圈数n1和转向.第12章轮系及其设计掌握以下内容：１、轮系的类型、轮系的功用；２、定轴轮系传动比的计算；３、周转轮系传动比的计算；４、混合轮系传动比的计算；周转轮系按其自由度的不同可分为和 ;平面定轴轮系传动比的大小等于；从动轮的回转方向可用方法来确定;在周转轮系中,轴线固定的齿轮称为；兼有自转和公转的齿轮称为；而这种齿轮的动轴线所在的构件称为;4.组成周转轮系的基本构件有：； , ；.习题书中习题第十四章重要基本概念1．直轴按承受载荷的性质分为三类传动轴：在工作中主要承受转矩,不承受弯矩或承受弯矩很小;心轴：在工作中只承受弯矩,不承受转矩;心轴又分为固定心轴和转动心轴;转轴：在工作中既承受弯矩,又承受转矩;第十五章滚动轴承的失效形式．滚动轴承的设计准则轴承的选用原则：练习：1.回答滚动轴承6315/P5中各数字和字母代表的意义,2.深沟球轴承 ,角接触球轴承 ,推力轴承,; ,A．仅能承受径向载荷 B.仅承受轴向载荷 C.能承受径向载荷和单向轴向载荷 D.主要承受径向载荷,也可承受一定的轴向载荷3.回答滚动轴承中各数字和字母代表的意义,并回答该轴承的内径,公差等级和游隙组;70312AC/P6,62203 ,N105 / P5 ,3 0213P64.滚动轴承6216表示该轴承的类型为 ,内径为 mm_能很好地承受径向载荷与轴向载荷的综合作用;A. 深沟球轴承B. 角接触球轴承C. 推力球轴承D. 圆柱滚子轴承。

概念题：一、选择题1. 机构具有确定运动的条件是原动构件数 B 机构的活动度(自由度)数。

A 多于B 等于C 少于2. 凸轮机构在从动杆运动规律不变情况下，若缩小凸轮基园半径，则压力角C 。

A 减小B 不变C 增大3. 在铰链四杆机构中，有可能出现死点的机构是 C 机构。

A 双曲柄B 双摇杆C 曲柄摇杆4．一对标准直齿圆柱齿轮传动，如果安装时中心距a/＞，其传动比i B 。

A 增大B 不变C 减小5．当两个被联接件之一太厚，不宜制成通孔，且联接需要经常拆装时，适宜采用 C 联接。

A 螺栓B 螺钉C 双头螺柱6．带传动工作时产生弹性滑动的主要原因是 BA 带的预拉力不够B 带的紧边和松边拉力不等C 带和轮之间的摩擦力不够D小轮包角太小7．一根转轴采用一对滚动轴承支承，其承受载荷为径向力和较大的轴向力，并且有冲击、振动较大。

因此宜选择 C 。

A 深沟球轴承B 角接触球轴承C 圆锥滚子轴承8．计算紧螺栓联接的拉伸强度时，考虑到拉伸和扭转的复合作用，应将拉伸载荷增大到原来的B 倍。

A．1.1 B．1.3 C．1.5 D．1.79．圆柱齿轮传动中，当齿轮直径不变，而减小齿轮的模数时，可以 C 。

A．提高齿轮的弯曲强度B．提高齿面的接触强度C．改善齿轮传动的平稳性D．减少齿轮的塑性变形10．对于开式齿轮传动，在工程设计中，一般 D 。

A．按接触强度设计齿轮尺寸，再验算弯曲强度B．只需按接触强度设计C．按弯曲强度设计齿轮尺寸，再验算接触强度D．只需按弯曲强度设计11．在蜗杆传动中，引进特性系数q的目的是为了 D 。

A．便于蜗杆尺寸参数的计算B．容易实现蜗杆传动中心距的标准化C．提高蜗杆传动的效率D．减少蜗轮滚刀的数量，有利于刀具的标准化12．在减速蜗杆传动中，用 D 来计算传动比i是错误的。

A. B. C. D.13．带传动主要是依靠 C 来传递运动和功率的。

A．带与带轮接触面之间的正压力B．带的紧边拉力C.带与带轮接触面之间的摩擦力D．带的初拉力14．带传动工作时，设小带轮主动，则带内拉应力的最大值应发生在带 C 。

(1)标出各轮的转向和齿轮2的螺旋线方向；
(2) 合理确定3、4轮的螺旋线方向；
(3)画出齿轮2、3所受的各个分力；
(4)求出齿轮3所受3个分力的大小。
解题注意要点：
(1)一对斜齿轮旋向相反,1轮右旋,2轮左旋。
(2)为使3轮轴向力与2轮反向，3轮左旋、4轮右旋。
(3)为求齿轮3的分力，先求螺旋角T3和β3。
8、简述带传动产生弹性滑动的原因和不良后果
原因：传动带在受拉时会发生弹性形变，在小带轮上，带的拉力从紧边拉力F1,逐渐降低到松边拉力F2，带的弹性变形量逐渐减少，因此带相对于小带轮后退，使得带的速度低于小带轮的线速度v1；在大带轮上，带的拉力从松边拉力F2逐渐上升为紧边拉力F1，带的弹性变形量逐渐增加，带相对于大带轮向前伸长，使得带的速度高于大带轮的线速度v2，这种由于带的弹性变形会引起带与带轮间的微量滑动称为带传动的弹性滑动。
5、平带、V带传动主要依靠_摩擦或啮合_来传递运动和动力。
6、带传动发生打滑总是_发生在带离开主，从动轮之前的一段接触弧上_，带传动在工作时产生弹性滑动，是因为_带的弹性变形会引起带与带轮间的微量滑动_。
7、带传动中，v1为主动轮的圆周速度，v2为从动轮的圆周速度，v为带速，这些速度之间存在的关系是_v1＞v＞V2_。
．答：普通螺栓靠被联接件接合面的摩擦力传递载荷，铰制孔螺栓靠螺栓杆部被挤压和剪切来传递载荷。
第六章
1、普通平键用于_静_联接，其工作面是_侧_面，工作时靠_挤压_传递转矩，主要失效形式是_压溃_。
2．楔键的工作面是_上下两面_，主要失效形式是___互相锲紧的工作面被压溃_____。
3．平键的剖面尺寸通常是根据_键的标准_选择；长度尺寸主要是根据_轮毂的长度_选择。

机械设计部分复习资料1. 塑性材料在静载荷作用下产生的失效形式为塑性变形；脆性材料在静载荷作用下产生的失效形式为断裂；不论何种金属材料在变载荷作用下产生的失效形式为疲劳破坏。

2. 机械零件受载时，在几何不连续（或零件结构形状及尺寸突变）；应力集中的程度随材料强度的增加而增大。

3. 在载荷和几何形状相同的情况下，钢制零件间的接触应力大，铸铁零件间的接触应力小。

4. 一个零件的磨损大致可以分为跑合磨损、稳定磨损、急剧磨损三个阶段，应力求延长、缩短磨合期、推迟急剧磨损期的到来。

5. 螺旋副的自锁条件是螺纹升角小于当量摩擦角。

6．螺纹连接的拧紧力矩等于螺纹副之间的摩擦力矩和螺母端面与被连接件支撑面间的摩擦力矩之和。

7．螺纹连接防松的实质是防止螺杆与螺母（或被连接件螺纹孔）间发生相对转动（或防止螺纹副间相对转动）。

8．普通螺栓连接受横向载荷作用，则螺栓中受拉伸应力和扭剪应力作用。

9．有一单个螺栓连接，已知所受预紧力为0F ，轴向工作载荷为F ，螺栓的相对刚度为b b m C C C +，则螺栓所受的总拉力2F =0b b mC F F C C ++，而残余预紧力1F = 0m b mC F F C C -+。

10．采用凸台或沉头座孔作为螺栓头火螺母的支撑面的目的是减少或避免螺栓受附加弯矩应力的作用。

11．螺纹连接常用的防松原理有摩擦防松、机械防松和破坏螺旋副的防松。

12．普通平键标记：键B16×100GB/T1096-1979中，16代表键宽度，100代表键长，它常作轴与轮毂连接的周向固定。

13．平键连接种，侧面是工作面；楔键连接中，上下面是工作面；平键连接中，导向平键和滑键用于动连接。

14．在带传动中，打滑是指当载荷超过最大有效拉力时，带与带轮之间出现的显著相对滑动，多发生在小带轮上，刚开始打滑时紧边力1F 与松边力2F 的关系12f F F e α=。

15．控制适当的预紧力是保证带传动正常工作的重要条件，预紧力不足，则运转时易跳动和打滑，预紧力过大，则带的磨损加重且轴向力增大。

机械设计基础复习资料绪论1.机器是执行机械运动的装置，用来变换或传递能量、物料、信息。

凡是能将其他形式能量转换为机械能的机器称为原动机。

2.凡利用机械能去变换或传递能量、物料、信息的机器称为工作机。

3.用来传递运动和力的、有一个构件为机架的、用构件间相对运动的连接方式组成的构件系统称为机构。

4.就功能而言，一般机器包含四个组成部分：动力部分、传动部分、控制部分和执行部分。

5.为完成共同任务而结合起来的一组零件称为部件，它是装配的单元。

6.构件是运动的单元；零件是制造的单元。

第一章平面机构的自由度和速度分析1.构件相对于参考系的独立运动称为自由度。

2.两构件直接接触并能产生一定相对运动的连接称为运动副。

3.两构件通过面接触组成的运动副称为低副，平面机构中的低副有转动副和移动副两种。

4.两构件通过点或线接触组成的运动副称为高副。

5.表明机构各构件间相对运动关系的简化图形称为机构运动简图。

6.在平面机构中，每个低副引入两个约束，使构件失去两个自由度；每个高副引入一个约束，使构件失去一个自由度。

7.机构的自由度是机构相对机架具有的独立运动的数目。

从动件是不能独立运动的，只有原动件才能独立运动。

通常每个原动件具有一个独立运动，因此机构的自由度应当与原动件数相等。

8.设某平面机构共有K个构件，其中活动构件数为n=K-1.在未用运动副连接之前，这些活动构件的自由度总数为3n。

若机构中低副数为P L个，高副数为P H个，则机构自由度就是活动构件的自由度总数减去运动副引入的约束总数。

即F=3n-2P L-P H由公式可知，机构自由度取决于活动构件的件数以及运动副的性质和个数。

9.机构具有确定运动的条件是：机构自由度F＞0，且F等于原动件数。

10.两个以上构件同时在一处用运动副相连接构成复合铰链，K个构件复合而成的复合铰链具有（K-1）个转动副。

11.机构中常出现一种与输出构件运动无关的自由度，称为局部自由度。

12.在运动副引入的约束中，有些约束对机构自由度的影响是重复的，对机构运动不起任何限制作用，这些约束称为虚约束或消极约束。

1．机械是 机器 和 机构 的总称。

零件 是制造的单元， 构件 是运动的单元。

2．两构件通过 面 接触组成的运动副称为低副，两构件通过 点、线 接触组成的运动副称为高副。

3．带传动的主要失效形式为 打滑 和 疲劳损坏 。

设计准则为：在保证 不打滑 前提下，具有足够 疲劳强度或寿命 。

4．在凸轮机构中，从动件按等加速等减速运动规律运动，会引起机构的 柔性 冲击,等速运动规律则引起机构的 刚性 冲击。

5．凸轮机构包括机架、凸轮和从动件三部分，凸轮与从动件之间的接触可以依靠 重力；弹簧力 或沟槽来维持。

6．常用螺纹牙型中___矩形 形螺纹传动效率最高，__三角形 形自锁性最好。

7．螺纹联接常用的防松措施（防松装置）有 弹簧垫圈；双螺母；开口销；止动垫圈 。

（列举两种即可）8．普通平键的工作面是 两侧面 ，楔键的工作面为 上下面 。

9．矩形螺纹副的自锁条件是 ψρ≤（或升角小于等于摩擦角） ,三角形螺纹副的自锁条件是 ψρ'≤（或v ψρ≤）（或升角小于等于当量摩擦角） 。

10．工作中只受弯矩不受扭矩的轴叫作 心 轴；只受扭矩不受弯矩的轴叫作 传动 轴；同时受弯矩和扭矩的轴叫作 转 轴。

（P270）11．当齿轮中心距稍有改变时， 传动比 保持原值不变的性质称为可分性。

齿轮连续传动条件为重合度 大于等于1。

12．一对外啮合渐开线标准斜齿圆柱齿轮传动正确啮合条件为：m n1=m n2、 12n n αα=；12ββ=( Pn1=Pn2 ) 。

13．蜗杆传动正确啮合条件为：12x t m m m ==；12x t ααα==；γβ= 。

15．带传动工作时，带上所受应力有拉应力 、 弯曲应力 、 离心拉应力 三种，最大应力在 紧边进入小带轮接触处 。

16. 标准直齿圆柱齿轮不发生根切的最少齿数为____17________。

（P185）18. 构件是 运动 的单元，零件是 制造 的单元。

19. 周期性速度波动的调节方法是 加装飞轮 ，而非周期性速度波动的调节方法是 加调速器 。

第一章机械设计总论本章节包括5个知识点，1.机械零件的主要失效形式及计算准则；（重点）2.机械零件设计的一般步骤；3.材料的疲劳特性4.机械零件的强度计算；（重点）5.机械零件的抗剪裂强度和接触强度。

在复习每一个知识点的过程中，首先要了解知识点，通过熟悉教材内容，识记一般的知识点，尽可能脑中对零件有总体的认识，再通过本讲义如下内容对应的例题，从分析、解题、注意易错点到完成老师布置的作业完成相应知识点的掌握过程。

【知识点1】机械零件的主要失效形式及计算准则【例题1】机械零件的主要失效形式有哪些？分析：基本知识点的熟记解题：断裂，表面压碎，表面点蚀，塑形变形，过量弹性变形，共振，过热，过量磨损易错点：回答不够全面作业：《机械设计与机械原理考研指南》P18页第20、21、22等题习题：简述机械零件的计算准则【知识点2】机械零件的强度计算【例题2】简述应力特征r的取值范围及应力分类分析：基本知识点的熟记解题：TWrW1,r=1时为静应力，r=T是为循环变应力，r=0时为脉动变应力易错点：分类理解不清作业：《机械设计与机械原理考研指南》P19页第36、37等题习题：简述载荷与应力的类型第二章平面连杆机构及其设计（不考）第三章凸轮机构及其设计（不考）第四章步进机构及其设计（不考）第五章齿轮传动设计本章节包括6个知识点，1.齿轮传动的主要参数及几何尺寸计算；2.齿轮常用材料及热处理方法；3.硬齿面，软齿面，开式传动，闭式传动等概念4.齿轮传动的的常见失效形式，受力分析；（重点）5.直齿，斜齿圆柱齿轮传动的强度计算6.齿轮设计准则。

（重点）其中必须掌握的知识点是3个，1.硬齿面，软齿面，开式传动，闭式传动等概念2.齿轮传动的的常见失效形式，受力分析；3.齿轮设计准则。

【知识点1】齿轮传动的的常见失效形式【例题1】简述齿轮传动的常见失效形式分析：这一考题在历年考研试卷中比较常见，或考简答，或变换形式考填空解题：1.轮齿折断，多发生在脆性材料轮齿根部2.齿面点蚀，多发生在润滑良好的闭式软齿面齿轮中3.齿面胶合，多发生在高速重载热条件差的闭式齿轮中4.齿面磨损，多发生在开式齿轮传动中5.齿面塑性变形，多发生在底速过载，频繁启动的软齿面齿轮传动中易错点：回答不够准确作业：《机械设计与机械原理考研指南》P43页第1、2题，p46页第43、44、45、46题习题：齿面点蚀首先出现在齿面节线附近的原因。
