目录一、编制依据 (2)二、工程概况 (2)三、施工条件 (3)四、线路设置 (3)五、临时用电计算书 (4)1#总配电箱用电计算 (4)2#总配电箱用电计算 (13)3#总配电箱用电计算 (33)四、安全用电技术措施 (48)五、安全用电防火措施 (58)六、防雷装置设计 (59)七、接地装置设计 (60)桩基施工临时用电方案一、编制依据《低压配电设计规范》GB50054-2011中国建筑工业出版社《建筑工程施工现场供电安全规范》GB50194-93中国建筑工业出版社《通用用电设备配电设计规范》GB50055-2011中国建筑工业出版社《供配电系统设计规范》GB50052-2009中国建筑工业出版社《施工现场临时用电安全技术规范》JGJ46-2012中国建筑工业出版社《建筑施工安全检查标准》JGJ59-2011二、工程概况工程名称：鲁迅路地块安置小区工程地点：鲁迅路北侧、洄涌路西侧建设单位：绍兴高新技术产业开发区开发建设有限公司设计单位：浙江中和建筑设计有限公司勘测单位：浙江土力工程勘测院施工单位：浙江汇峰建设有限公司结构设计概况表三、施工条件本工程采用GPS-10钻机4台，双轴水泥搅拌桩机一台，电焊机3台等大型用电设备，主要技术指标见下表主要机械设备和测量仪器计划表四、线路设置本工程甲方提供1只500KVA的变压器。
工程施工场地内配置总电厢1只，编号1#，厢变至分配电厢采用240mm2三相五线制铝电缆线。
总电箱通过分配电箱，分别供4台GPS-10型工程钻机、1台双轴水泥搅拌桩机、3台交流电焊机及相关的设备使用。
从总电箱至分配电箱采用185mm2三相五线制铝电缆线，从分配电箱至电焊机采用50 mm2三相五线制铜电缆线。
从分配电箱至钻机采用25 mm2三相五线制铜电缆线。
1#变压器：引入现场总配电箱，总配电箱分3个支路。
1#支路布置： 1-1号动力分箱，配1~4#钻机；2#支路布置： 1-2号动力分箱，配3台电弧焊机及双轴水泥搅拌桩机；3#支路布置：1-3号照明分箱，供生产区照明及办公生活区使用。
桩基工程临时用电专项方案一、项目概况桩基工程是建筑施工中常见的一种基础工程，主要用于增加基础的承载力和抗拔力。
在桩基工程施工过程中，临时用电是必不可少的，用于驱动各种施工设备、照明和办公用电等。
因此，制定一套科学合理的临时用电专项方案对于桩基工程的施工进度和安全保障至关重要。
二、用电需求分析1. 电气设备在桩基工程施工中，常见的电气设备包括电动钻、搅拌机、泵车、照明设备、办公用电等。
这些设备对电源的稳定性和功率要求较高，因此需要充足的供电保障。
2. 施工环境桩基工程施工环境复杂，常常处于户外，遇到恶劣的天气和气候条件。
因此，临时用电系统需要具备防水、防爆、防震等特性，以确保施工的安全和连续进行。
3. 劳动保障施工现场的照明、通风和暖气设备等也需要用电支持，以保障工人的工作条件和安全，提高工作效率。
三、用电设计方案1. 供电方式临时用电可以通过直接从现场电网引入，也可以通过发电机组供电。
在桩基工程施工中，由于施工现场常常处于城市郊区或者野外，施工设备和场地都分散较广，因此通过发电机组供电更为灵活和可靠。
2. 电源容量根据用电设备的功率和数量，以及施工现场的实际情况，合理计算出所需的电源容量。
对于大型设备，可以考虑采用并联发电机组的方式，以确保足够的供电能力。
3. 供电线路施工现场的供电线路需要绕过各种障碍物、施工设备和工地，因此需要具备良好的耐磨、耐温和耐腐蚀的特性。
同时，还需要根据实际情况布置好线路，防止交叉和短路等问题的发生。
4. 用电安全在临时用电系统中，需要设置过载保护、漏电保护、接地保护等装置，以确保用电安全和维护施工人员的人身安全。
此外，还需要设置专门的操作和维护规程，对用电设备进行定期的检查和维护。
四、施工方案1. 设备布置根据用电设备的功率和数量，合理布置设备的位置和线路的走向，以确保供电的均衡和便捷。
2. 用电计划在施工的不同阶段，用电需求会有所差异，需要制定详细的用电计划，确保能够满足不同阶段的施工需要。
桩机工程施工用电方案一、工程背景桩机工程是指利用桩机进行桩基础施工的工程。
桩机是一种用于施工固定桩的机械设备，通常包括钢筋混凝土桩、钢管桩、木质桩等。
桩机施工需要大量的电力支持，包括主电源、辅助电源和临时用电等。
二、用电需求分析1.主电源：桩机的主要用电设备是电动机和液压系统。
电动机主要用于驱动桩机的各项工作，液压系统主要用于控制桩机的各项动作。
这些设备需要稳定的三相交流电，电压可根据桩机的型号和功率进行选择。
2.辅助电源：桩机施工过程中还需要一些辅助设备，如发电机组、照明设备、通讯设备等。
发电机组用于为施工现场提供稳定的电力，照明设备用于照明施工现场，通讯设备用于与施工人员进行联络和指挥。
3.临时用电：施工现场还需要一些临时用电设备，如电热水壶、电锤、电钳、电焊机等。
这些设备的功率较小，但使用频率较高，电压通常为220V。
三、电力供应方案1.主电源供电：主电源需由城市电网供电，接入方式应符合施工现场电力接入规范，电源负荷应与施工设备的功率匹配，采用三相电供电，电压根据桩机的要求进行选择。
为确保工程安全，主电源应安装漏电保护开关和过载保护开关。
2.辅助电源供电：辅助设备可选择发电机组供电，发电机组应具备自动控制功能，以便于实现自动投入、停止和切换。
发电机组的容量应根据辅助设备的总功率进行选择，并应保证能够满足施工现场的电力需求。
同时，发电机组应安装过载保护开关和漏电保护开关，以确保工程安全。
3.临时用电供电：临时用电可选择城市电网供电，供电线路应具备防水、防护、防耐磨等性能，以保证施工工人的用电安全。
同时，临时用电的插座和配电箱应设置漏电保护开关，以确保用电安全。
四、用电安全措施1.施工现场应设置专人负责用电管理，制定用电管理制度，明确用电标准和安全要求。
2.桩机和辅助设备应定期检测和维护，确保设备正常运行，避免发生电气故障。
3.施工现场应设置明显的用电警示标识，禁止非施工人员擅自接触用电设备。
人工挖孔桩临时用电方案1. 引言人工挖孔桩是一种常见的基础工程施工技术，常用于建筑、道路和桥梁等工程中。
在施工过程中，为了保证工地的正常运作，需要提供临时用电。
本文将详细介绍人工挖孔桩临时用电方案，包括电源选择、电缆敷设、用电设备安装、安全措施等方面的内容。
2. 电源选择选择适合的电源是确保施工进展的重要一环。
一般来说，人工挖孔桩施工中，可以选择以下几种电源：2.1 施工现场供电如果工地附近有可靠的供电源，可以直接利用施工现场的供电。
在这种情况下，需要与电力部门协商，确保供电稳定，并遵循相关的电气安全规定。
2.2 发电机如果施工现场没有可靠的供电源，可以考虑使用发电机作为临时电源。
选择适当容量的发电机，确保其能够满足施工过程中的用电需求。
此外，还需考虑发电机的燃油供应问题，以保持其正常运行。
2.3 太阳能发电在一些无法使用传统电源的地方，可以考虑使用太阳能发电作为临时电源。
利用太阳能发电系统，可以在施工现场远离电网的情况下提供可靠的电力供应。
需要根据工地的具体情况，选择适当的太阳能发电设备。
3. 电缆敷设选择合适的电缆并正确敷设电缆是确保临时用电安全与稳定的关键。
3.1 电缆选择根据用电设备的功率和用电距离选择合适的电缆。
通常情况下，使用PVC绝缘电缆是比较常见的选择。
选择合适的电缆规格，以确保电流传输的稳定和安全。
3.2 电缆敷设在敷设电缆时，需要考虑以下几个方面：•使用防护套管保护电缆，在地面上或地下敷设时，避免电缆受到物理损害。
•确保电缆的敷设路径与施工人员和设备的移动路径分开，避免电缆被误损坏。
•在需要穿越道路或人行道时，使用耐磨、耐压的电缆保护器，保护电缆不受外界压力和磨损。
4. 用电设备安装在人工挖孔桩施工过程中，需要安装不同的用电设备，例如电钻、挖掘机等。
确保用电设备的安装符合安全规范，并注意以下几点：4.1 设备检查在使用用电设备之前，需要对设备进行彻底的检查，确保设备正常运行，并进行必要的维护和保养。

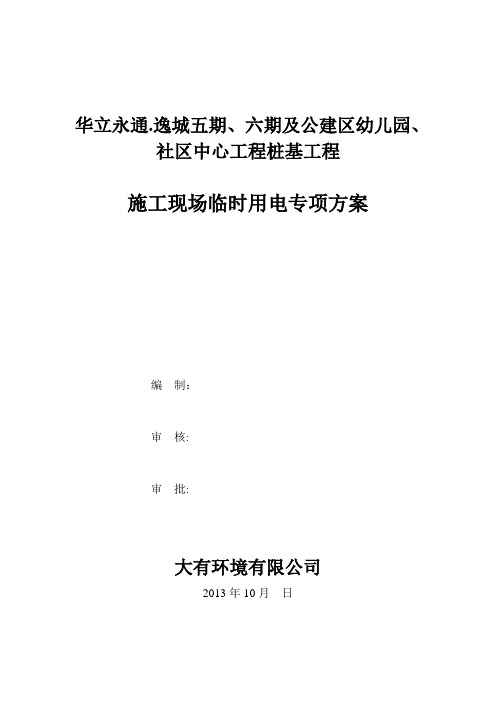

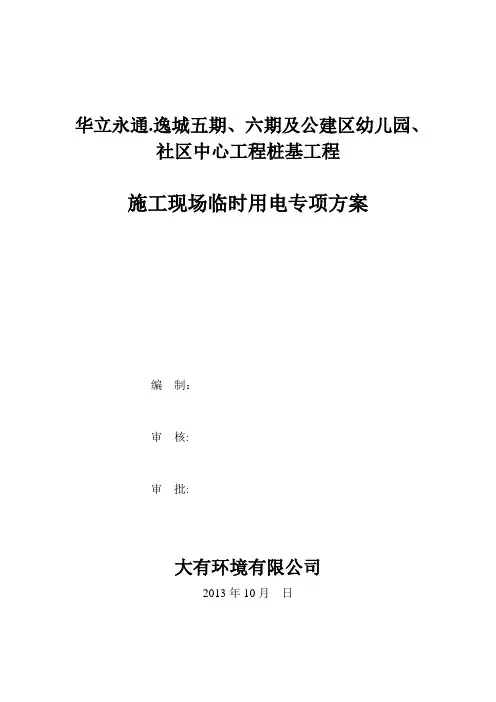

华立永通.逸城五期、六期及公建区幼儿园、社区中心工程桩基工程施工现场临时用电专项方案编制：审核:审批:大有环境有限公司2013年10月日施工组织设计（专项方案)审批表方案名称：施工现场临时用电专项方案华立永通。
逸城五期、六期及公建区幼儿园、社区中心桩基工程桩基工程临时用电施工方案一、编制依据:1、施工现场临时用电安全技术规范（JGJ46—2005）2、建设工程施工现场供用电安全规范(GB50194—93）3、建筑电器安装工程施工质量验收规范（GB50303—2011）4、工程图纸及施工组织设计二、工程概况:1、工程名称: 华立永通.逸城五期、六期及公建区幼儿园、社区中心桩基工程；2、工程地点：富阳市富春江北岸横山村，北靠逸城商业街，南邻逸城三、四期，西北接江滨东大道;3、工程规模：桩基采用钻孔灌注桩，本次施工总工程量为钻孔桩1131根。
4、工程概况:拟建华立永通•逸城五期、六期及公建区幼儿园、社区中心位于富阳市富春江北岸横山村，北靠逸城商业街，南邻逸城三、四期,西北接江滨东大道（原杭富沿江公路）。
工程总用地面积为57506.7M2，总建筑面积为88572。
55M2,（含地下建筑面积17508.47M2),主要由8幢16~17层住宅楼、1幢3层幼儿园、2幢5层社区中心楼及其它附属建筑物组成,高层区下设单层整体地下室，基础形式采用桩基础由浙江省建筑设计研究院设计。
本工程±0。
000相当于黄海高程9.75m，推平后的场地绝对高程约为9 m。
本标段配备的施工机械为GZ—20静力压桩机4台，GPS—10型钻机10台，制作钢筋笼的电焊机4台。
三、施工用电布置原则1、施工现场临时用电工程专用的电源中性点直接接地的220/380v三相五线制低压电力系统，必须符合下列规定:1）采用三级配电系统;2)采用TN-S接零保护系统;3）采用三级漏电保护系统.2、临时用电组织设计及变更时,必须履行“编制、审核、批准”程序，由电气工程技术人员组织编制,经相关部门审核及具有法人资格企业的技术负责人批准后实施。
施工现场临时用电施工方案范例在进行施工工程时，临时用电是至关重要的一环。
合理的临时用电施工方案不仅可以确保施工的正常进行，还可以保障施工现场安全。
接下来将提供一个临时用电施工方案的范例，供参考。
一、施工现场情况分析1.1 现场用电需求分析在选择临时用电方案之前，首先需要对施工现场的用电需求进行充分的分析。
包括施工机械设备、照明、动力等方面的需求。
1.2 现场用电环境分析考虑施工现场的用电环境，包括现场的地形、气候等因素对临时用电的影响，确保施工过程中用电环境的安全和稳定。
二、临时用电方案设计2.1 电源选择根据现场需求，选择合适的电源方案，可以是临时接入市电，也可以是使用发电机等临时供电设备。
2.2 电缆敷设根据施工现场的实际情况，合理规划电缆的敷设路径和方式，确保安全可靠。
2.3 用电设备布置根据用电设备的功率和数量，合理布置设备位置，确保电力分配均衡和用电安全。
2.4 安全措施在临时用电施工过程中，需要加强对电气安全的管理，设置明显的警示标识、安全防护等设施，确保施工现场的安全。
三、施工现场临时用电的管理和维护3.1 用电管理建立临时用电管理制度，定时检查用电设备运行情况，及时处理故障，保障施工现场的正常用电。
3.2 定期维护定期对用电设备进行检修和维护，确保设备的正常运行，延长设备的使用寿命。
四、总结通过上述临时用电施工方案的设计和管理，可以有效保障施工现场的临时用电安全和稳定，提高施工效率，确保施工工程的顺利进行。
在实际施工中，根据具体需求和现场情况，可以进行个性化的调整和优化，以适应不同的施工需求。
以上是关于施工现场临时用电施工方案的范例，希望对您有所帮助。
桩基工程施工临时用电一、施工准备工作在进行桩基工程的施工前，施工方需要进行充分的准备工作，其中包括了施工现场的临时用电设置。
在施工现场进行桩基工程的施工过程中，需要使用大量的电力设备和机械设备，如打桩机、钻机、起重机等，这些设备都需要稳定的电力供应才能正常运行。
因此，施工方需要提前进行临时用电安装，保障施工过程的顺利进行。
二、临时用电设备选择在进行桩基工程的施工现场，通常会选择设置临时用电箱，用于供电各种施工设备。
在选择临时用电箱的时候，施工方需要根据实际情况需求选择合适的规格和容量。
一般来说，临时用电箱应该具备以下几个方面的特点：1、安全可靠：临时用电设备需要符合国家标准，并经过专业人员的验收，确保设备的安全可靠性；2、防水防潮：施工现场通常处于露天环境下，临时用电设备需要具备一定的防水防潮性能，以防止设备受潮损坏；3、符合需求：临时用电箱的容量和规格需要根据实际需求进行选择，保证能够满足施工设备的电力需求。
三、临时用电施工步骤1、现场勘察：在进行临时用电施工前，施工方需要对施工现场进行勘察，确定用电设备的放置位置和布线方案，为后续施工工作提供有力的支持；2、设备安装：根据实际需求，在施工现场设置临时用电箱，并进行接地连接，确保设备的安全可靠；3、布线设置：根据施工设备的需求，进行合理的布线设置，确保电力能够顺利供应到各个施工设备上；4、验收测试：在安装完毕后，需要对临时用电设备进行验收测试，确保设备运行正常、电压稳定，保证施工过程的顺利进行。
四、安全注意事项在进行桩基工程施工临时用电的过程中，需要特别注意安全问题，避免发生电力事故。
以下是一些常见的安全注意事项：1、合理布线：临时用电布线需要符合相关规范要求，确保电力稳定供应，并避免短路、漏电等问题；2、防水防潮：施工现场处于露天环境下，需要做好防水防潮工作，确保临时用电设备的安全可靠性；3、定期检查：施工方需要定期对临时用电设备进行检查，发现问题及时处理，确保设备正常运行；4、施工人员培训：施工人员需要接受相关培训，了解临时用电设备的运行原理和安全要求，做到安全施工。
桩基础工程临时用电方案一、桩基础工程的特点和需求1. 特点：桩基础工程是指通过机械或人工在地基中打入桩体来承受建筑或其他工程的荷载的一种基础形式。
桩基础工程具有施工周期短、施工工艺复杂、施工现场条件恶劣等特点。
在桩基础工程施工现场，需要大量的临时用电，用电负荷较大。
2. 需求：桩基础工程施工对用电需求主要包括施工现场照明、机械设备用电、施工临时设施用电等方面。
另外，在桩基础施工过程中，有时需要进行深层挖掘、深层钻孔等操作，这就需要特殊的电源设备来满足施工需求。
基于桩基础工程的特点和需求，我们需要实施合理的临时用电方案来保障施工的正常进行。
二、临时用电方案的设计1. 临时用电总体要求：为了保障桩基础工程施工的顺利进行，临时用电方案需要满足以下要求：（1）安全可靠：施工现场需要使用大量的机械设备和临时用电设备，因此临时用电方案要求安全可靠，确保施工人员的安全。
（2）供电充足：桩基础工程施工需要大量的电力支持，因此临时用电方案要求供电充足，保证施工现场各项设备正常运行。
（3）节能环保：在临时用电方案设计中，应考虑节能环保的因素，降低能源消耗，减少对环境的影响。
2. 临时用电方案的具体设计：（1）施工现场总体布局：在设计临时用电方案时，需要根据施工现场的实际情况进行总体布局设计。
例如，确定用电设备的位置布局，保证供电线路的畅通等。
（2）供电系统设计：根据桩基础工程施工现场的用电需求，设计相应的供电系统。
包括临时配电箱、配电线路、临时用电设备等的选型和布置。
（3）照明系统设计：施工现场的照明需求较大，因此需要设计合理的照明系统，确保施工人员在夜间或复杂环境下的安全施工。
（4）特殊设备供电设计：在桩基础工程施工过程中，有时需要通过深层挖掘或深层钻孔等操作，需要特殊的电源设备，这就需要设计相应的供电系统。
（5）临时用电安全管理规定：在临时用电方案中应包含相应的安全管理规定，明确施工现场用电的安全操作流程，以保障施工人员的安全。
某基坑支护(桩基)工程临时用电施工方案
1. 项目背景
某基坑支护(桩基)工程是一项重要的基础工程，为确保施工的安全顺利进行，
临时用电施工方案是至关重要的。
本文将详细介绍某基坑支护(桩基)工程的临时用
电施工方案。
2. 施工目的
本施工方案的目的是为了保障基坑支护(桩基)工程施工期间的用电需求，确保
施工安全，提高施工效率。
3. 施工方案
3.1 临时用电设备准备
•选用符合安全标准的临时用电设备，包括配电箱、电缆、插头等。
3.2 临时用电布置
•根据施工现场需要，合理布置临时用电设备，避免电缆晾挂、交叉等现象。
•电路布置应符合规范，避免发生短路、漏电等事故。
3.3 用电安全管理
•严格遵守用电安全规定，禁止私拉乱接电线，确保电路安全可靠。
•在临时用电现场设置警示标识，提醒人员注意用电安全。
3.4 用电维护
•定期检查临时用电设备的工作状态，发现问题及时处理，保证施工用电正常供应。
4. 施工要求
•所有施工人员必须经过用电安全培训，了解临时用电施工方案的内容和要求。
•严格按照施工方案执行，确保施工期间不因用电问题而影响工程进度。
5. 施工效果评估
施工结束后，对临时用电施工方案进行评估，总结经验，为今后类似工程提供
参考。
6. 结语
某基坑支护(桩基)工程临时用电施工方案的制定和执行对工程进度和质量有着重要影响。
只有严格执行施工方案，做好用电管理，才能保证工程安全完成。
云南省20XX-20XX年城市棚户区改造省级统贷项目（X期）XX县城北片区安置点X号地块(二期)建设项目一标段桩基工程临时用电施工方案云南XXX基础工程有限公司二OXX年X月X日目录第一章、编制说明 (2)第一节、编制说明 (2)第二节编制依据 (2)第二章、工程概况 (2)第一节、工程概况 (2)第二节、临时用电电源情况 (3)第三章、临时用电配电系统设计 (3)第一节、一般规定 (3)第二节、配电系统设施配设 (3)第三节、配电系统电缆配设 (6)第四节、线路架设及外电防护 (8)第五节、防雷与接地 (9)第四章、临时用电施工方案 (10)第一节、临时用电管理的组织机构及岗位职责 (10)第二节、临时用电施工顺序 (11)第三节、临时用电重点和难点的施工安排及主要管理和技术措施 (11)第五章、临时用电设施施工方法及工艺要求 (12)第一节、临时用电施工方法及施工工艺要求 (12)第二节、重点说明 (13)第三节、季节性施工 (17)附件：临时用电现场平面布置图 (18)第一章、编制说明第一节、编制说明根据XX县城北片区安置点X号地块(二期)建设项目一标段的施工现场的场地情况和现场的施工电源布署情况，结合桩基工程施工图纸和施工用电设备，编制本桩基工程临时用电专项施工方案。
第二节、编制依据一、与工程建设有关的法律、法规和文件1、《中华人民共和国安全生产法》；2、《建设工程安全生产管理条例》（国务院令第393号）；3、住房和城乡建设部《危险性较大的分部分项工程安全管理办法》（建质[2009]87号）；4、住房和城乡建设部《绿色施工导则》（建质[2007]223号）；5、本工程施工组织总设计(施工计划、设备清单及平面布置图等)；6、公司《施工组织设计与报批管理办法》；7、公司《重大危险源安全监督管理办法》。
二、国家现行有关标准和技术经济指标1、《建筑施工组织设计规范》（GB/T50502-2009）；2、《建筑工程施工质量验收统一标准》（GB50300-2001）；3、《建设工程施工现场供用电安全规范》(GB50194—93)；4、《建筑电气工程施工质量验收规范》（GB50303-2011）；5、《建筑施工安全检查评定标准》（JGJ59-2011）；6、《施工现场临时用电安全技术规范》（JGJ46-2005）；7、《建筑机械使用安全技术规程》（JGJ33-2012）；8、工业与民用配电设计手册（第三版）。
大冲旧改项目四标段桩基础工程临时用电施工方案编制人：审核人：审批人：编制单位：编制日期：目录第一部分施工临时用电...................................一、编制依据..........................................二、现场基本情况......................................1.1 工程概况..........................................三、负荷计算及配电设置 (4)四、安全技术操作要求 (12)五、保护接零或接地 (13)六、安全用电技术措施及电气防火措施 (14)七、临时用电管理制度 (17)八、临时施工用电技术交底 (18)九、施工临时用电应急预案 (18)十、现场电工岗位责任制 (20)第二部份：附图 (21)施工临时用电方案第一部分施工临时用电一、编制依据1、《大冲旧改项目一期工程四标段桩基础工程》施工招标文件；2、深圳市华阳国际工程设计有限公司施工图；3、国家、广东省和深圳市现行的有关规范、规定及标准等；4、国家和地方有关安全和文明施工的规范、条例及标准等；5、本公司ISO9002国际标准化质量管理体系有关条件；6、本公司多年来的类似工程的施工技术经验；7、本公司拟投入本工程的机械设备及技术力量。
8.《施工现场临时用电安全技术规范》（JGJ46-2005）9.《建筑施工现场安全检查标准》（JGJ59-99）10《建设工程施工现场供用电安全规范》（GB50194-93）11、建设物周边环境、道路交通及规划用地情况。
二、现场基本情况1.1工程概况大冲旧改项目位于深圳市南山区沙河西路以西，科技路以东，深南大道以北。
该项目规划片区是集产业、居住为一体的城市综合功能片区，规划区位于南山区高新技术产业园区中区的东部范围为大冲旧改项目一期工程一标段（回迁商务中心）、四标段（回迁出租区）项目之预应力管桩基础施工和人工挖孔桩施工，一、四标段目前共用一个基坑，该基坑位于深南大道、科技大道、临时科发路、和临时铜鼓路围合的地块范围内。
四标段占地面积4.4万平方米，共十栋塔楼。
1.2工程简介1、在基坑底绝对高程为-5.100至-3.500米（根据设计图纸的要求预留锚固入承台的桩长）的地面进行静压桩和人工挖孔桩施工。
工程名称：大冲旧改项目一期工程四标段桩基础工程设计单位：深圳市华阳国际工程设计有限公司建设单位：华润置地（深圳）有限公司监理单位: 深圳市中海建设监理有限公司施工单位：深圳市英龙建安有限公司质监单位：深圳市南山区建设工程质量监督检验站安监单位：深圳市南山区安全监督站三、负荷计算及配电设置1、主要用电设备总容量在桩基础工程施工阶段，由于液压静力压桩机、空压机、卷扬机、电焊机和钢筋加工厂等设备同时使用，因此施工阶段用电量较大，主体阶段主要电动设备及其功率如下表：施工用电高峰期用电功率统计如下表:1.1、总用电量按以下公式计算：S=1.05X(K1∑P1/COS￠+K2∑P2)其中:S—为供电设备总需容量(KVA); ∑P1—电动机械额定功率(KW);∑P2—电焊机额定功率(KW); K1=0.4, K2=0.6, COS￠=0.75K1×∑P1/COSΦ=0.4×2200.2 /0.75=1173.3(KVA) K2×∑P2=0.6×39=23.4(KVA)S=1.05×(1173.3+23.4)=1256.5(KVA)临时用电总负荷S=1256.5KVA 现场2台630KVA变压器，足够使用。
1.2、自备发电机容量选择：根据施工现场情况，停电应急保障设备：潜水泵20台，150KW,人工挖孔桩卷扬机200台，现场应急保障情况首先保障人工挖孔桩卷扬机鼓风机供电，启动卷扬机和鼓风机供人员升降，鼓风机给井下送风，卷扬机功率为每台4KW,鼓风机功率为每台0.8kw根据现场生产情况，同时使用卷扬机和鼓风机的数量不超过为100台，再取K=0.9P= K*∑P=0.9×430KW =387KW 发电机效率取0.8P发=P/0.8= 387/0.8 = 483.75KW发Array电机配电箱和回路选用人员撤退时间约为40分钟，人员撤退完成后，再保障现场潜水泵排水，而潜水泵总功率为150KW,故可选择1台500KW发电机组。
发电机配置配电箱，通过四极双头防误转换开关在一级配电箱中同市电进行转换，在市电停电后，由值班电工进行人工切换，先关闭市电的负荷开关及隔离开关，卸除所有负载后，转换到发电线路，再启动发电机，待机组稳定后，根据发电机容量负荷逐级给需要应急保障的负荷送电（使用备用电源时，空压机不使用）。
2、本设计釆用保护接零、三相五线制系统，施工用电主要由2台630KVA变压器供电，分动力三个主回路供电，设三个一级电箱ALE1、ALE2 、 ALE3 （电源电缆2（YJV-3*240+2*120））。
2.1、 11# 630KVA变压器经一级配电箱ALE1给三台液压静力压桩机供电，设三台二级配电箱（ALE1-1、ALE1-2、ALE1-3），配电箱分别安装在基坑周围，从二级配电箱到液压静力压桩机开关箱采用移动电缆，以利桩机移动。
再经11#变压器一级电箱ALE3引出回路，设一个二级配电箱（ALE3-1），给2栋楼基坑供电，二级配电箱分为六个回路，三级配电箱供电。
三级配电箱分为五个回路，供电给人工挖孔桩卷扬机移动式配电箱，三级配电箱到卷扬机移动式配电箱采用移动电缆架空设置，人工挖孔桩井下釆用12V 安全电压照明。
2.2、 12# 630KVA 变压器经一级配电箱ALE2引出三个回路，分四个二级配电箱（ALE2-1、ALE2-2、ALE2-3 、ALE2-4），给6栋楼基坑供电，每个配电箱分为六个回路，分别给空压机、三级配电箱供电。
三级配电箱分为五个回路，供电给人工挖孔桩卷扬机移动式配电箱，三级配电箱到卷扬机移动式配电箱采用移动电缆架空设置，人工挖孔桩井下釆用12V 安全电压照明。
经ALE2-2引出水泵回路，水泵分别安装在每栋楼的积水坑内。
2.3、回路选择 ：第1回路：1#液压静力压桩机总功率(150KW)含四个电动机同时使用时功率100KW 。
I=3cos 1000⨯⨯⨯ϕU P 计=75.038073.11001000⨯⨯⨯==202.8A导线截面积(平方毫米)： S=(I * L)/(r* ΔV) I ：导线中最大电流(安)；L ：导线长度(米)；r ：电导率（电阻率的倒数),铜取54.4，ΔV ：导线设定压降(伏)，取7。
距离取200米S=(I * L)/(r* ΔV)=（202.8X200）/(54.4x 7)=106mm2导线选择YJV-3×120＋2×70 （第2、3回路同第1回路）2.4 第4回路：卷扬机配电箱共30台卷扬机合计210KW,P=KxP=0.7x210=147KW I=3cos 1000⨯⨯⨯ϕU P 计=1000×147/380×0.75×1.732=297.7A导线截面积(平方毫米)： 距离取180米S=(I * L)/(r* ΔV)=（297.7X180）/(54.4x 7)=140.7mm2导线选择YJV- 3×150＋2×95埋地敷设。
2.5 第5回路：卷扬机配电箱共50台卷扬机合计350KW,空压机一台75kw 钢筋机械 8.2kw ： P=KxP=0.5x433.2=216.6Kw I=3cos 1000⨯⨯⨯ϕU P 计=1000×216.6/380×0.75×1.732=438.8A 导线截面积(平方毫米) 距离取200米S=(I * L)/(r* ΔV)=（438.8X200）/(54.4x 7)=234.2mm2导线选择YJV- 3×240＋2×120埋地敷设其余回路具体计算方法同上，详见电气系统图。
置（示意图表示）；总配电箱→分配电箱→开关箱或移动电箱→用电设备，配电箱、开关箱按现场顺时针逐一编号，箱内所用开关贴标志注明，其回路和所控用电设备等所运行的开关箱均有专人负责。
为保证工程施工顺利进行，特增设1台500KW柴油发电机组作为备用电源。
施工现场一级配电箱到二级配电箱电源线埋地敷设。
电缆上下应铺以软土或砂土,其总厚度不小于100mm。
过路及有车辆的地方，穿钢管保护。
部分线路穿PVC管敷设；基坑等潮湿部位及人工挖孔桩井下釆用12V安全电压照明,井下电缆使用防水型橡皮绝缘铜芯软电缆，井下灯具使用防水防爆型灯具。
所有配电箱内使用的漏电开关均选用市安检站要求的“DZ型漏电开关”。
釆用三相五线（TN-S)供电系统，并要求“三级配电、两级保护、一机一闸一漏一箱”的配电系统。
4、三级配电箱配线规格:液压静力压桩机(YJV 3×120+2×70，漏电断路器400A) ；钢筋切断机(YJV 5×2.5，漏电断路器10A) ；弯管机（YJV 5×2.5, 漏电断路器10A）；卷扬机(YJV 5×4，漏电断路器16A)；钢筋调直机(YJV 5×4，漏电断路器20A) ；潜水泵(YJV 5×4，漏电断路器16A)；电焊机(YJV 5×6，漏电断路器30A)；工地照明(YJV 3×25+2×16，漏电断路器80A)；井下照明（YJV 3x2.5) 选择开关箱或三级配电箱线路型号，要求现场安装开关箱或三级配电箱时遵循以下几点：4.1三相设备计算电流，可以按设备的容量乘2得出经验电流值，选择接近而且较大的值来确定开关型号以及开关箱前后线路型号。
4.2配电箱必须安装隔离开关和漏电保护器，漏电保护器额定漏电动作电流按15mA选择。
动作时间≤0.1s每个配电箱内需设N和PE两块端子排。
4.3设计中导线的截面根据电流确定，相线导线截面积16mm2及以下的导线，零线及保护零线截面积与相导线的截面积相同。
架空线路16 mm2以上，零线及保护零线截面积按相线小一规格选择。
5、施工技术要点5.1配电工程5.1.1工地变压器及一级配电柜5.1.1.1在施工现场由建设单位提供630KVA变压器二台，工地一级配电柜，置于砖砌体平台上。
5.1.1.2配电柜设置为向外开并上锁，门上设醒目标志。
配备足够的电气灭火器材和砂箱，不得放置其他杂物。
5.1.2固定式配电箱5.1.2.1本工程所用二级固定式配电箱设在室外地坪以上，下面设100mm高水泥抹面砖基础。
配电箱下面设500mm高的砖基础，基础内设存放余量电缆的孔槽。
