施工现场临时用电施工方案临时用电施工方案和施工组织设计一、项目概述施工现场临时用电施工方案，是为了确保施工现场的电力供应安全、可靠、经济、合理，根据我国相关法律法规和行业标准，结合工程特点及现场实际情况制定的。
本方案主要包括临时用电施工组织设计、临时用电设备选型、临时用电线路布局、临时用电安全管理等内容。
二、临时用电施工组织设计1.施工用电负荷估算根据工程规模、施工工艺、设备功率等因素，对施工现场的用电负荷进行估算。
确保电源容量能满足施工现场的用电需求，避免因电源容量不足导致的安全隐患。
2.临时用电系统设计（1）电源接入：根据现场实际情况，选择合适的电源接入方式，如高压供电、低压供电等。
（2）配电室设置：在施工现场设置配电室，确保电源稳定、可靠。
配电室应设置在远离易燃易爆物品、人员密集区域，并采取防火、防盗、防雷等措施。
（3）配电线路布局：根据施工现场的用电需求，合理布局配电线路，确保线路安全、可靠、经济、合理。
（4）配电箱设置：在施工现场设置配电箱，方便施工现场的用电管理。
配电箱应设置在便于操作、维护的位置，并采取防雨、防晒、防尘等措施。
3.临时用电设备选型根据施工现场的用电需求，选择合适的临时用电设备。
主要包括：（1）发电机：根据施工现场的用电负荷，选择合适的发电机，确保电源稳定、可靠。
（2）电缆：根据用电负荷、线路长度等因素，选择合适的电缆规格，确保线路安全、可靠。
（3）配电箱：根据用电需求，选择合适的配电箱，确保配电箱功能齐全、安全可靠。
4.临时用电线路布局（1）电缆敷设：根据现场实际情况，选择合适的电缆敷设方式，如直埋、架空、地埋等。
（2）线路走向：确保线路走向合理，避免交叉、重叠，减少安全隐患。
（3）线路接头：确保线路接头安全、可靠，采用专业的接头设备和技术。
5.临时用电安全管理（1）安全培训：对施工现场人员进行临时用电安全培训，提高安全意识。
（2）安全防护：施工现场应设置安全防护设施，如警示牌、防护网等。
现场临时用电施工组织设计方案一、项目概况本项目大型建筑施工项目，涉及多个施工现场，需要进行临时用电施工组织设计。
二、施工现场规划1.根据项目的施工范围和需要用电的设备，将施工现场分为若干个区域，每个区域设立一个暂时性电源箱，按照安全距离进行布置。
电源箱的选型应满足项目需要，并具备防护等级和防护类别标志。
2.根据现场需求，合理布置电缆桥架和通道，确保电缆路径和电缆数量的充足和合理性。
3.安装照明设备，包括室内和室外的照明设备，确保施工现场的安全与便捷。
三、临时用电线路设计1.根据施工现场的布局和需要用电设备的功率，设计临时用电线路。
线路的选型应满足负荷需求，并具备耐高温、耐油污、耐磨损等特性。
2.临时用电线路应合理布置，保持与周围物体的安全距离，避免线路被外力损坏。
3.由于施工现场的状况可能会发生变化，应预留一定的备用电源线路，并根据需要安装临时电源插座，以方便设备的连接和拆解。
四、安全措施1.确保电缆与设备的接地良好，减少漏电风险。
2.在暂时性电源箱上设置过流保护装置，并定期检查和测试。
3.对临时用电线路进行绝缘电阻测试，确保电路的绝缘性能良好。
4.确保施工现场的供电设备、电缆和插座等设备符合国家相关标准和规范要求。
5.安装火灾报警器和灭火设备，确保施工现场的火灾安全。
五、环境保护与能源节约1.按照环境保护的要求，采用无噪声、无污染的环保电源设备，并做好相关噪音和污染控制措施。
2.根据项目用电的实际情况，制定合理的用电计划，合理安排用电时间和用电负荷，提高能源利用率。
六、人员要求与培训1.为施工现场配备经验丰富的电气工程师和电工，确保临时用电的施工质量和安全性。
2.全面培训施工人员的电气安全知识和操作技能，提高其安全意识和应急处理能力。
七、应急预案1.制定临时用电的应急预案，包括电气事故的应对和处理措施。
2.做好定期检查和维护，确保施工现场的临时用电设备和线路工作正常。
八、验收与总结1.施工单位应按照相关要求，完成临时用电工程的验收，确保施工现场电气设备的安全可靠。
施工现场临时用电组织设计一、施工现场临时用电的必要性施工现场是一个需要大量电力支持的地方，各种设备、机械、照明等都需要电力供应。
因此，合理组织施工现场临时用电是非常必要的，可以确保施工的顺利进行，保证工作效率，同时也可以杜绝电力安全的隐患，保障工人和设备的安全。
二、施工现场临时用电组织设计的原则1.安全可靠性原则：确保施工现场的临时用电安全可靠，避免发生火灾、电击等事故，保护工人和设备的安全。
2.经济合理性原则：在满足施工需要的前提下，尽量降低用电成本，提高用电效率。
3.环境保护原则：减少电力浪费，降低环境污染。
三、施工现场临时用电组织设计的步骤1.确定用电需求：根据施工现场的规模、设备、机械、人员等需求，确定用电容量和用电品种。
2.确定供电方式：根据施工现场的具体情况，确定供电方式，可以是通过临时变压器供电，或者临时引入电力公司的供电。
3.组织供电设备：根据用电需求和供电方式，选择合适的供电设备，包括临时变压器、配电箱、电缆、插头插座等。
4.制定用电规范：制定临时用电规范，明确用电标准、操作规程等，确保施工人员能够正确使用电力设备。
5.组织供电布局：根据施工现场的实际情况，合理布置供电设备和线路，保证供电设备的安全和便捷性。
6.进行现场检查和评估：在用电设备安装好后，进行现场检查和评估，确保供电设备和线路的安全性和可靠性。
7.做好安全隐患排查：定期进行安全隐患排查，按照规定的周期对供电设备和线路进行检修和维护，保证施工现场的电力安全。
8.做好用电管理：建立完善的用电管理制度，加强对施工人员的培训，提高电力使用效率，避免浪费。
四、施工现场临时用电组织设计的注意事项1.保障施工人员的安全意识：加强对施工人员的安全教育和培训，使其能够正确使用电力设备，提高安全意识。
2.防止电力事故的发生：严禁私拉乱接电线，确保电线的敷设牢固可靠；严格按照规定操作电力设备，避免引发火灾、电击等事故。
3.合理规划施工现场供电设备的位置：避免供电设备被污水、泥土等容易造成故障的物质覆盖，确保供电设备的正常运行。
施工现场临时用电施工组织设计
一、前言
在建筑施工现场，为了配合施工所需，需要使用临时用电，因此在施工前要制定相应的临时用电施工组织设计方案，以确保施工过程的安全、稳定和有序进行。
二、施工环境
1. 建筑工地的总体情况
2. 临时用电工程所在地的具体情况，如场地大小、土质状况等
3. 临时用电所需电压、电流等参数要求
三、施工方案
1. 施工过程中所需的临时用电设备和配件
2. 临时用电设备的布局方案
3. 临时用电设备和配件的安装和设置方案
4. 临时用电设备和配件的检修和维护方案
5. 临时用电设备的调试和监测方案
6. 施工期间应急处理方案
7. 临时用电施工期间的安全措施
四、组织架构
1. 临时用电工程负责人的职责和权限
2. 工程监理部门的职责和权限
3. 施工现场技术负责人的职责和权限
4. 施工人员的职责和培训方案
五、质量控制
1. 施工现场质量监督检验制度
2. 施工现场检验频次
3. 施工设备考核标准和考核方式
六、安全措施
1. 施工现场安全管理制度
2. 施工设备日常维护与保养
3. 施工过程中各种危险因素的预测和处理
4. 施工现场工人安全保障
七、后勤服务
1. 日常施工过程中需要的后勤支持措施
2. 后勤服务措施的管理和协调方案
八、结论
临时用电施工组织设计方案是建筑施工现场的重要组成部分。
该方案应根据具体施工环境、工程要求等因素进行设计制定，以确
保施工过程中的安全、稳定和有序进行。
同时，还应结合后勤服务、
质量控制等方面进行综合考虑，确保施工现场的各项工作能够顺利完成。
施工临时用电组织设计方案(完整版)1、施工现场用电概况本工程施工现场的供电由甲方提供，供电点位于现场东南角处的总配电房。
现场用电从甲方供电的配电房引线到现场工程配电房的总配电箱，再分别通过分配箱和机具机械开关箱进行供电。
2、施工用电及防护措施施工现场采用TN-S系统的三相五线制进行临时供电。
其中三根为相线，一根为工作零线，另一根为黄/绿双色线作为保护线。
所有的配电箱、开关箱和保护器都应该是主管部门颁发准用证的产品，并且配备隔离电源开关和漏电保护器。
总配箱和开关箱的漏电保护器应该灵敏可靠，且额定漏电动作电流不得大于30mA，漏电动作时间应小于0.1秒，并且具有分段分级保护功能。
PE线为黄绿双色多股铜蕊线作为保护零线，在线路中不得经过各电箱中的隔离开关及漏电保护器作工作零线用。
实行一机一闸一漏一开关箱一锁原则。
龙门架用电专路设配电箱。
所有线路用线均要采用绝缘电缆。
3、施工用电设备总容量根据用电容量统计表，计划施工机具部容量。
根据用电总功率选择导线，具体见用电施工组织设计。
4、施工现场临时用电线路架设措施施工现场临时用电线路必须按照施工用电平面图进行安装，采用绝缘电缆埋设，埋设电缆应加套管避开主运输道，电缆埋深应少于0.6米，并在电缆上下均匀铺设不小于50毫米厚的细砂，上面覆盖砖等硬质保护层。
5、电气定位措施现场决配房应设有角铁打三点式的重复接地体，并要进行电阻测试，电阻值不得超过10欧。
各配电箱均要有防雨措施。
开关箱与机具的距离不大于3米。
固定式配电箱、开关箱的下底与地面垂直距离应不大于1.3米或小于1.5米动照分开。
安装线路符合规范要求。
用电使用过程中送、停电操作程度为：送电程序：总配电箱→分配电箱→开关箱→用电机具。
停电程序：用电设备→开关箱→分配箱→总配电箱。
施工现场机具按施工组织设施平平面布置安置固定地点后，施工用电由现场持证上岗专业电工按规范设置到位。
6、安全用电技术措施及电气防火措施一）电器选择与接地要求：所有使用的电器必须是国家鉴定质量可靠的定型规格产品，无论新旧电器必须完整，无损动作可靠，绝缘良好，严禁使用破损电器。

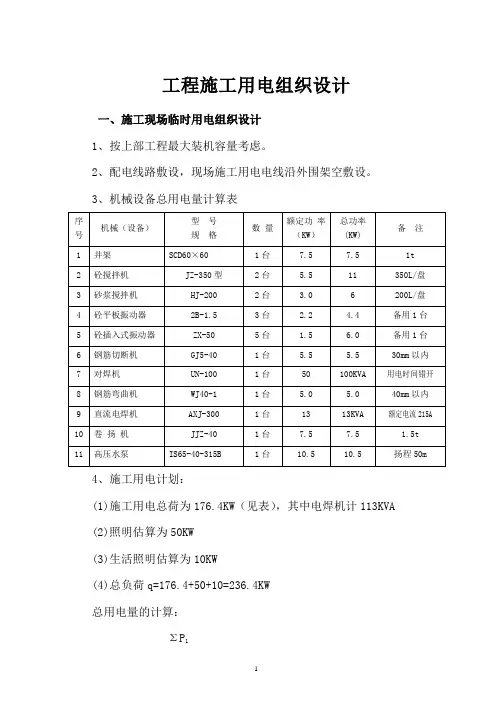

工程施工用电组织设计一、施工现场临时用电组织设计1、按上部工程最大装机容量考虑。
2、配电线路敷设，现场施工用电电线沿外围架空敷设。
3、机械设备总用电量计算表4、施工用电计划：(1)施工用电总荷为176.4KW（见表），其中电焊机计113KVA(2)照明估算为50KW(3)生活照明估算为10KW(4)总负荷q=176.4+50+10=236.4KW总用电量的计算：ΣP1P=1.10×（K1 —— +K2Σ2P2+ K3Σ3P3+ K4Σ4P4）COSΦ式中：P——供电设备总需要容量（KVA）P1——电动机额定功率（KW）P2——电焊机额定容量（KVA）P3——室内照明容量（KW）P4——室外照明容量（KW）COSΦ——电动机的功率系数取0.7其中K1取0.7、K2取0.8、K3取0.8、K4取1.063.4P=1.1×(0.7×——+0.6×113+0.8×10+1.0×50)=208.12KVA0.7电源可满足施工需要。
当电源供应不足时，现场应及时错开高功率施工机械使用时间，如对焊机及其它的作业时间相互错开，以保证外电源满足要求。
线型选择：总配电房到配电箱必须采用五蕊电缆连接；一级配电箱到二级分配电箱和二级分配电箱至末级开关箱，可根据现场施工需要而定。
线路的架设：为保证施工安全，现场由甲方提供电源等，电源总分配电房的主干线及到各栋号和主要用电点的次干线均应架空架设。
各层施工用电，及临时性手动机动的用电点，应由架空开关箱接出，用橡皮电线，并尽可能高处架行。
施工照明用电，属于定点照射的架设，且相对固定对于临时性施工照明，也应架设且应用电缆线。
生活用电：生活区用电应相对稳定，按室内照明的规程进行架设用电的调度和备用。
本工程甲方提供的电源点若能充分供电且可以满足施工要求，现在仍需做好施工调度，这是考虑以下原因：1、外电源压负荷不能达到满载的情况。
工地临时用电施工组织设计范本工地临时用电是指在建筑工地进行施工作业时所需的临时用电系统。
临时用电在工地施工中起到了重要的作用，它为施工提供了电力能源，保障了施工的正常进行。
因此，在进行工地临时用电时需要进行组织设计，以确保施工的顺利进行。
下面是一个工地临时用电施工组织设计的范本，详细介绍了工地临时用电施工的流程和步骤。
一、确定用电负荷需求在进行工地临时用电施工组织设计之前，首先需要确定用电负荷需求。
用电负荷需求的确定可以通过施工方需求计算得出，以确保临时用电系统能够满足施工的需求。
二、确定临时用电设备根据用电负荷需求确定后，需要确定具体的临时用电设备。
临时用电设备包括发电机组、配电箱、输电线缆等。
根据实际需求选择合适的设备，并确保设备的质量和性能能够满足工地施工的需求。
三、制定用电设备位置布置方案根据工地的实际情况，制定用电设备的位置布置方案。
考虑到用电设备与施工区域的距离、设备之间的布置以及安全要求等因素，进行合理的位置布置，以确保施工的顺利进行和用电设备使用的安全。
四、制定用电设备连接方案制定用电设备的连接方案，包括输电线路的布置和连接方式的选择。
根据工地的实际情况确定合适的输电线路路径，选择合适的电缆连接方式，确保输电线路的安全可靠，并考虑到输电线路的防护措施，以防止因输电线路故障引发事故。
五、制定用电设备运行维护方案制定用电设备的运行维护方案，包括设备的启动、停机、检修和维护等方面。
确保设备的正常运行和维护，确保施工过程中的电力供应可靠，以保证施工的连续进行。
六、制定应急预案七、组织人员培训对参与临时用电施工的相关人员进行培训，包括用电设备的操作和维护方法、安全操作规程等内容。
确保相关人员对临时用电施工的流程和操作规程有清晰的认识，以保证施工过程的安全和顺利进行。
八、安全措施在进行工地临时用电施工时，需要加强安全防护措施。
例如，设立临时用电设备区域的警示标识、密封设备的相关部位、设立安全隔离区域等，以确保临时用电施工过程中的安全。

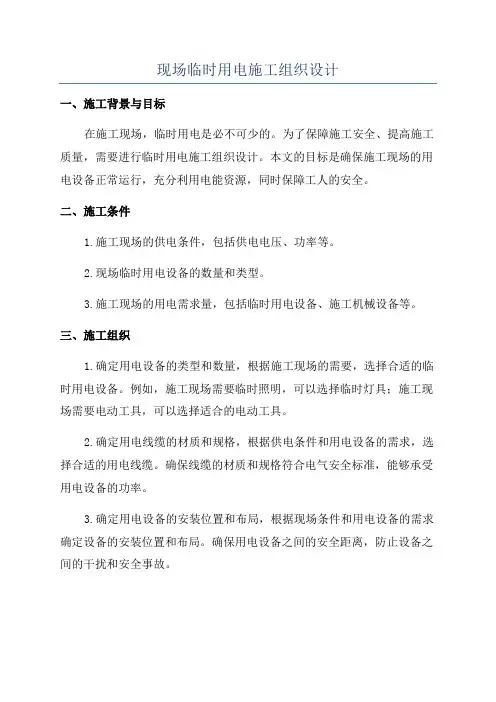

现场临时用电施工组织设计一、施工背景与目标在施工现场，临时用电是必不可少的。
为了保障施工安全、提高施工质量，需要进行临时用电施工组织设计。
本文的目标是确保施工现场的用电设备正常运行，充分利用电能资源，同时保障工人的安全。
二、施工条件1.施工现场的供电条件，包括供电电压、功率等。
2.现场临时用电设备的数量和类型。
3.施工现场的用电需求量，包括临时用电设备、施工机械设备等。
三、施工组织1.确定用电设备的类型和数量，根据施工现场的需要，选择合适的临时用电设备。
例如，施工现场需要临时照明，可以选择临时灯具；施工现场需要电动工具，可以选择适合的电动工具。
2.确定用电线缆的材质和规格，根据供电条件和用电设备的需求，选择合适的用电线缆。
确保线缆的材质和规格符合电气安全标准，能够承受用电设备的功率。
3.确定用电设备的安装位置和布局，根据现场条件和用电设备的需求确定设备的安装位置和布局。
确保用电设备之间的安全距离，防止设备之间的干扰和安全事故。
4.确定用电设备的接地方式，根据电气安全标准和现场条件，确定用电设备的接地方式。
确保用电设备的接地符合电气安全标准，能够保证工人的安全。
5.编制施工计划，根据施工现场的需求和用电设备的安装位置，编制详细的施工计划。
包括用电设备的安装顺序、安装时间、安装人员等。
确保施工过程的顺利进行，减少施工时间和成本。
6.进行安全检查和测试，安装完成后，进行安全检查和测试。
对用电设备和用电线缆进行检查和测试，确保设备正常运行，符合电气安全标准。
四、施工安全措施1.施工现场应设置明显的临时用电施工区域，禁止未经授权人员进入。
在施工现场设置明显的警示标志，提醒工人和其他人员注意安全。
2.使用符合国家标准的电缆和插头插座，确保用电设备的安全使用。
禁止使用劣质电缆和插头插座，防止电气事故发生。
3.用电设备要定期进行检查和维护，确保设备的正常运行。
发现问题及时处理，防止事故发生。
4.施工现场应设置消防器材，预防火灾发生。

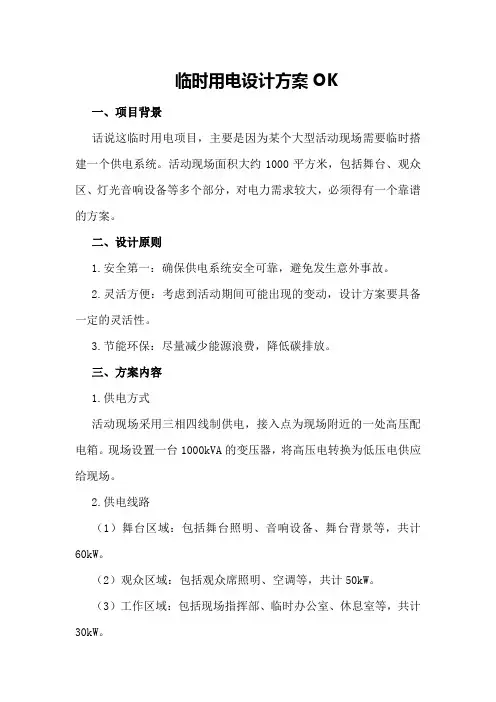

临时用电设计方案OK一、项目背景话说这临时用电项目，主要是因为某个大型活动现场需要临时搭建一个供电系统。
活动现场面积大约1000平方米，包括舞台、观众区、灯光音响设备等多个部分，对电力需求较大，必须得有一个靠谱的方案。
二、设计原则1.安全第一：确保供电系统安全可靠，避免发生意外事故。
2.灵活方便：考虑到活动期间可能出现的变动，设计方案要具备一定的灵活性。
3.节能环保：尽量减少能源浪费，降低碳排放。
三、方案内容1.供电方式活动现场采用三相四线制供电，接入点为现场附近的一处高压配电箱。
现场设置一台1000kVA的变压器，将高压电转换为低压电供应给现场。
2.供电线路（1）舞台区域：包括舞台照明、音响设备、舞台背景等，共计60kW。
（2）观众区域：包括观众席照明、空调等，共计50kW。
（3）工作区域：包括现场指挥部、临时办公室、休息室等，共计30kW。
（4）备用电源：用于应对突发情况，共计20kW。
3.设备选型（1）变压器：选用1000kVA的干式变压器，满足现场电力需求。
（2）配电箱：选用户外式配电箱，具备防尘、防水功能，确保安全可靠。
（4）发电机：备用一台100kW的发电机，以应对突发断电情况。
4.安全措施（1）电缆敷设：电缆沿地面敷设，采用钢槽保护，避免损坏。
（2）短路保护：在配电箱内设置短路保护装置，确保供电系统稳定运行。
（3）接地保护：现场所有设备均进行接地保护，降低触电风险。
（4）警示标志：在电缆敷设区域设置明显的警示标志，提醒现场人员注意安全。
四、实施步骤1.搭建临时供电系统：根据设计方案，现场搭建供电系统，包括变压器、配电箱、电缆等。
2.设备调试：对供电系统进行调试，确保各项参数正常，设备运行稳定。
3.人员培训：对现场人员进行安全培训，确保他们了解供电系统的运行原理和安全操作规范。
4.活动期间监控：在活动期间，安排专业人员对供电系统进行监控，发现异常情况及时处理。
5.活动结束后拆除：活动结束后，按照原方案拆除供电系统，恢复现场原貌。
临时用电施工组织设计引言概述：临时用电施工组织设计是指在施工现场为临时用电需求进行规划和设计的过程。
合理的临时用电施工组织设计可以确保施工过程中的用电安全和效率，提高施工质量和进度。
本文将从五个方面详细阐述临时用电施工组织设计的要点。
一、用电需求分析1.1 施工现场用电设备需求在进行临时用电施工组织设计之前，需要对施工现场的用电设备需求进行详细分析。
包括施工设备、照明设备、通风设备等各种用电设备的数量、功率和使用时间等方面的要求。
1.2 施工现场用电环境分析对施工现场的用电环境进行分析，包括供电电源的稳定性、电压波动情况、用电线路的布置和接地情况等。
通过分析用电环境，可以确定合适的供电方式和用电设备的布置方案。
1.3 施工现场用电安全分析在进行临时用电施工组织设计时，必须充分考虑用电安全问题。
对施工现场的用电设备进行安全评估，确保设备符合相关标准和规范，并采取必要的安全措施，如安装漏电保护器、防火措施等，以确保施工过程中的用电安全。
二、用电设备选型2.1 根据用电需求选择合适的设备根据前期的用电需求分析，选择适合施工现场的用电设备。
考虑设备的功率、品牌、可靠性等因素，选择性能稳定、质量可靠的设备，以确保施工过程中的用电效果。
2.2 设备布置和接线设计根据施工现场的布局和用电需求，合理布置用电设备和线路。
确保用电设备的分布均匀，线路的布置合理，以减少电压损耗和线路阻抗，提高用电效率。
2.3 设备维护和保养在临时用电施工组织设计中，应考虑设备的维护和保养。
制定设备的定期检查和维护计划，确保设备处于良好的工作状态，减少设备故障和停工的可能性。
三、用电安全管理3.1 制定用电安全管理制度在临时用电施工组织设计中，应制定用电安全管理制度，明确责任分工和管理要求。
包括用电设备的巡检、维护、保养等方面的规定，以确保施工过程中的用电安全。
3.2 培训施工人员的用电安全知识对施工现场的工人进行用电安全知识的培训，使其了解用电设备的基本操作和安全注意事项，提高用电安全意识，减少事故的发生。
目录一、工程概况3二、编制依据4三、N1线路用电计算41、施工机具42、供电系统设置43、确定用电负荷:54、1号干线线路上导线截面及分配箱、开关箱内电气设备选择:65、选择总箱的进线截面及进线开关:106、临时供电施工图10四、N2线路用电计算121、施工机具122、供电系统设置133、确定用电负荷:144、2号干线线路上导线截面及分配箱、开关箱内电气设备选择:185、选择总箱的进线截面及进线开关:406、绘制临时供电施工图40五、N3线路用电计算511、施工机具512、供电系统设置523、确定用电负荷:534、3号干线线路上导线截面及分配箱、开关箱内电气设备选择:565、选择总箱的进线截面及进线开关:736、绘制临时供电施工图74六、施工临时用水计算书831、工程用水量计算:842、机械用水量计算:843、工地生活用水量计算:854、生活区用水量计算:855、消防用水量计算:856、施工工地总用水量计算:857、供水管径计算:85七、安全用电技术措施861、安全用电技术措施862、安全用电组织措施91八、安全用电防火措施961、施工现场发生火灾的主要原因962、预防电气火灾的措施97九、防雷装置设计98十、接地装置设计99十一、附图100施工临时用水用电施工方案一、工程概况工程名称：国平·时代天街1#地块工程地址：武隆县中堆坝建设单位：重庆国平物业开发有限公司设计单位: 重庆源道建筑规划设计有限公司监理单位:重庆联盛建设项目管理有限公司勘察单位:中国建筑西南地勘设计研究有限公司施工单位: 重庆森佑建筑工程有限公司质量监督单位：武隆县建设工程质量监督站安全监督单位：武隆县建设工程安全监督站承包方式：采用总承包管理责任制，由投标人对分包单位进行总体协调管理施工承包范围：按施工承包合同范围工期目标：520天日历工期质量目标：一次验收合格安全文明目标：创建重庆市安全文明工地开工日期：以合同约定及开工报告为准完工日期：以合同约定及开工报告为准建设规模:总建筑面积84194.59m 2,其中住宅44691.46 m 2，车库18635.74 m 2，商业20641.36二、编制依据《低压配电设计规范》GB50054-2011中国建筑工业出版社《建筑工程施工现场供电安全规范》GB50194-2014中国建筑工业出版社《通用用电设备配电设计规范》GB50055-2011中国建筑工业出版社《供配电系统设计规范》GB50052-2009中国建筑工业出版社《施工现场临时用电安全技术规范》JGJ46-2005中国建筑工业出版社《建筑施工安全检查标准》JGJ59-2011《国平·时代天街1#地块总平面布置图》设计文件建设方提供的水源及电源条件施工用水、用电高峰期三、N1线路用电计算1、施工机具2、供电系统设置3、确定用电负荷:(1)、钢筋调直机Kx=0.65，Cosφ=0.7，tgφ=1.02Pjs=0.65×4=2.6kWQjs =Pjs×tgφ=2.6×1.02=2.65kvar(2)、钢筋切断机Kx=0.65，Cosφ=0.7，tgφ=1.02Pjs=0.65×14=9.1kWQjs =Pjs×tgφ=9.1×1.02=9.28kvar(3)、钢筋弯曲机Kx=0.65，Cosφ=0.7，tgφ=1.02Pjs=0.65×6=3.9kWQjs =Pjs×tgφ=3.9×1.02=3.98kvar(4)、白炽灯Kx=1，Cosφ=1，tgφ=0Pjs=1×2×1=2kWQjs =Pjs×tgφ=2×0=0kvar(5)总的计算负荷计算，总箱同期系数取Kx=0.95 总的有功功率Pjs =Kx×ΣPjs=0.95×(2.6+9.1+3.9+2)=16.72kW总的无功功率Qjs =Kx×ΣQjs=0.95×(2.65+9.28+3.98+0)=15.119kvar总的视在功率Sjs =(Pjs2+Qjs2)1/2=(16.722+15.1192)1/2=22.542kVA总的计算电流计算I js =Sjs/(1.732×Ue)=22.542/(1.732×0.38)=34.25A4、1号干线线路上导线截面及分配箱、开关箱内电气设备选择:在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。
分配箱至开关箱，开关箱至用电设备的导线敷设采用铝空气明敷/架空线路，室外架空铝导线按机械强度的最小截面为16mm2。
(1)、钢筋调直机开关箱至钢筋调直机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):i)计算电流Kx=1，Cosφ=0.7，tgφ=1.02Ijs =Kx×Pe/(1.732×Ue×Cosφ)=1×4/(1.732×0.38×0.7)=8.68Aii)选择导线选择BLX-3×16+2×16，空气明敷/架空线路时其安全载流量为90.16A。
室外架空铝芯导线按机械强度的最小截面为16mm2，满足要求。
iii)选择电气设备选择开关箱内隔离开关为HK1-10/10 ，其熔体额定电流为Ir=10A，漏电保护器为DZ15LE-40/10。
(2)、钢筋切断机开关箱至钢筋切断机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):i)计算电流Kx=1，Cosφ=0.7，tgφ=1.02Ijs =Kx×Pe/(1.732×Ue×Cosφ)=1×7/(1.732×0.38×0.7)=15.19Aii)选择导线选择BLX-3×16+2×16，空气明敷/架空线路时其安全载流量为90.16A。
室外架空铝芯导线按机械强度的最小截面为16mm2，满足要求。
iii)选择电气设备由于开关控制2台用电器，开关的电流为Ir=15.19×2(台数)=30.39A。
选择开关箱内隔离开关为HK1-60/60 ，其熔体额定电流为Ir=60A，漏电保护器为DZ15LE-40/40。
(3)、钢筋弯曲机开关箱至钢筋弯曲机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):i)计算电流Kx=1，Cosφ=0.7，tgφ=1.02Ijs =Kx×Pe/(1.732×Ue×Cosφ)=1×3/(1.732×0.38×0.7)=6.51Aii)选择导线选择BLX-3×16+2×16，空气明敷/架空线路时其安全载流量为90.16A。
室外架空铝芯导线按机械强度的最小截面为16mm2，满足要求。
iii)选择电气设备由于开关控制2台用电器，开关的电流为Ir=6.51×2(台数)=13.02A。
选择开关箱内隔离开关为HK1-15/15 ，其熔体额定电流为Ir=15A，漏电保护器为DZ15LE-40/15。
(4)、白炽灯开关箱至白炽灯导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):i)计算电流Kx=1，Cosφ=1，tgφ=0Ijs =Kx×Pe/(Ue×Cosφ)=1×0.1/(0.22×1)=0.45Aii)选择导线选择BLX-3×16+2×16，空气明敷/架空线路时其安全载流量为90.16A。
室外架空铝芯导线按机械强度的最小截面为16mm2，满足要求。
iii)选择电气设备由于开关控制20台用电器，开关的电流为Ir=0.45×20(台数)=9.09A。
选择开关箱内隔离开关为HK1-10/10 ，其熔体额定电流为Ir=10A，漏电保护器为DZ15LE-40/10。
(5)、1号动力分箱至第1组电机(钢筋调直机、钢筋切断机、钢筋弯曲机)的开关箱的导线截面及分配箱内开关的选择i)计算电流钢筋调直机;Kx=0.65，Cosφ=0.7，tgφ=1.02;Ijs = Kx×Pe ×台数/(1.732×Ue×Cosφ)=0.65×4×1/(1.732×0.38×0.7)=5.64A;钢筋切断机;Kx=0.65，Cosφ=0.7，tgφ=1.02;Ijs = Kx×Pe ×台数/(1.732×Ue×Cosφ)=0.65×7×2/(1.732×0.38×0.7)=19.75A;钢筋弯曲机;Kx=0.65，Cosφ=0.7，tgφ=1.02;Ijs = Kx×Pe ×台数/(1.732×Ue×Cosφ)=0.65×3×2/(1.732×0.38×0.7)=8.47AIjs(1组电机)=33.86A该组中最大的开关箱电流Ijs=30.39A由于该组下有多个开关箱，所以最大电流需要乘以1.1的系数两者中取大值Ijs=33.86×1.1=37.25Aii)选择导线选择BLX-3×16+2×16，空气明敷/架空线路时其安全载流量为90.16A。
iii)选择电气设备选择开关箱内隔离开关为HK1-60/60 ，其熔体额定电流为Ir=60A，漏电保护器为DZ15LE-40/40。
(6)、1号照明分箱至第1组照明灯具(白炽灯)的开关箱的导线截面及分配箱内开关的选择i)计算电流白炽灯;Kx=1，Cosφ=1，tgφ=0;Ijs =Kx×Pe×台数/(Ue×Cosφ)=1×0.1×20/(0.22×1)=9.09AIjs(1组灯具)=9.09A该组中最大的开关箱电流Ijs=9.09A两者中取大值Ijs=9.09Aii)选择导线选择BLX-3×16+2×16，空气明敷/架空线路时其安全载流量为90.16A。
iii)选择电气设备选择开关箱内隔离开关为HK1-10/10 ，其熔体额定电流为Ir=10A，漏电保护器为DZ15LE-40/10。
(7)1号动力分箱进线及进线开关的选择i)计算电流Kx=0.7，Cosφ=0.9Ijs =Kx×Pe/(1.732×Ue×Cosφ)=0.7×14/(1.732×0.38×0.9)=16.54A该分箱下最大组线电流Ijs=37.25A两者中取大值Ijs=37.25Aii)选择导线选择BLX-3×16+2×16，空气明敷/架空线路时其安全载流量为90.16A。
