液晶电视检验规范标准

液晶电视机整机验收标准1、主题内容与适用范围本检验规范规定了我公司3D液晶电视机生产、检验的依据，主要包括QC检验、日抽样检验、样本抽取、出厂验收等。

2、一般要求3.2、使用条件使用条件由产品标准规定。

3.3、正常测试条件在下列范围内的湿度、温度和气压的任意组合条件下进行测量。

环境温度：15℃～35℃；相对湿度：45%～75%；大气压力：86KPa～106Kpa；在上述测试条件下，被测设备应满足其性能规范，但在比上述测试条件更宽的范围内，设备仍能工作，但可不满足其所有的性能规范，并允许被测设备在更为极端的条件下储存。

3.4、互连配接要求TFT LCD-TV液晶平面显示器/电视接收机应有复合视频输入接口，还可带有分量信号输入接口，如果与计算机连接，还应有VGA接口，对于TFT LCD-TV液晶平面电视接收机，应具备电视射频输入信号接入端子，至少支持PAL I/DK信号的解调及解码显示，并应符合GB 12281和GB/T 15859中的有关规定。

3、QC检验要求和内容4.1、检验方式QC检验方式采取在线检验方式。

在整机生产的重要环节和最后环节设置QC，对整机生产的全过程进行全数检验。

4.2、检验项目A、外观、结构、内部工艺质量检验B、图象、伴音质量检验C、功能质量检验D、安全、电磁兼容质量检验4.3、检验方法和要求按工序操作工艺文件的内容和要求进行检查。

4.4、质量记录和处理凡在在线检验过程中出现的有缺陷的半成品机器，均要求在流程卡上注明故障现象或故障部位，并将坏机打入前道工序维修，不得流入下道工序。

经前道工序修复后方可重新提交检验。

检验人员每天作好检验记录，汇总后提交上级质量主管人员，对批量性和其它质量异常必须在第一时间反馈上级质量主管人员或经理。

4、日抽样检验5.1、检验项目A、开箱检验B、工艺装配检验C、常温主要电性能检验D、常温负荷试验6、开箱检验要求和内容6.1、检验方式开箱检验采取包装后开箱抽检方式进行。

内容：1.检验方法1.1 准备带好静电环、直尺1.2 检视距离- 液晶显示组件与检验员眼睛之间的距离至少应有50厘米1.3 观察角度- 确认点的时侯，垂直观察1.4 子像素的检视- 可用15至30倍的放大镜观察1.5 注意事项- 请不要触摸玻璃（偏振片）的表面2.检查标准2.1不良点亮点 亮点的定义：当液晶显示组件显示纯色图案时该点比较亮地显现在屏幕上并且亮点的亮度比周围的高出50%（但是绿的亮点比周围高出30%）。

- 相邻的2个点（水平和垂直），不允许- 不良点之间的最小距离，至少15毫米2.1.2暗点- 暗点的定义：当液晶显示组件显示明亮的图案时该点较暗地显现在屏幕上。

- 相邻的2个点（水平和垂直），不允许- 不良点之间的最小距离，至少15毫米2.1.3不良点的总数- 在这里每个点是指子像素（单个的红色、绿色或蓝色）- 小于半个子像素的点将不计为不良点- 比子像素的一半亮度暗的点不被定义为亮不良点，比子像素的一半亮度亮的点不被定义为暗不良点- 不良点的定义A亮的区域≥1/2子象素A≥1/2子象素（1）A≥1/2子象素A<子象素亮点 1点 2个相邻亮点 1点（2）A<1/2子象素1个亮点2.1.4不良点（像素缺陷）规格表暗点：不发光缺陷点亮点：不熄灭缺陷点A区：位于屏幕中心且宽度、高度分别为屏幕宽度、高度一半的区域。

B区：屏幕中除A区以外的区域。

2.2偏振片不良（屏幕划伤）：判断一：表中W：宽度（㎜）、L：长度（㎜）判断二：-位置：在屏幕前方；距离：大于4 倍屏幕高度；结果：不能看到划伤。

如果看到，则为不良缺陷。

-可被擦去的外物例如指纹、微粒等不作为缺陷。

-黑色矩阵（图像画面区域外）的不良不作为缺陷。

2.3带、线缺陷-任何带、线缺陷如垂直、水平或交叉带、线都不允许。

2.4屏幕边缘切割面外观- 切割框上划伤、轻微弯曲、污迹、微粒不作为缺陷。

3.1液晶屏不良征状：3.1.1 水平、垂直亮线：属屏幕不良34567 3.1.2 水平、垂直亮带：属屏幕不良8910 3.1.2 MURA现象：11对于新机出现的MURA现象，一般都是符合出厂要求的。

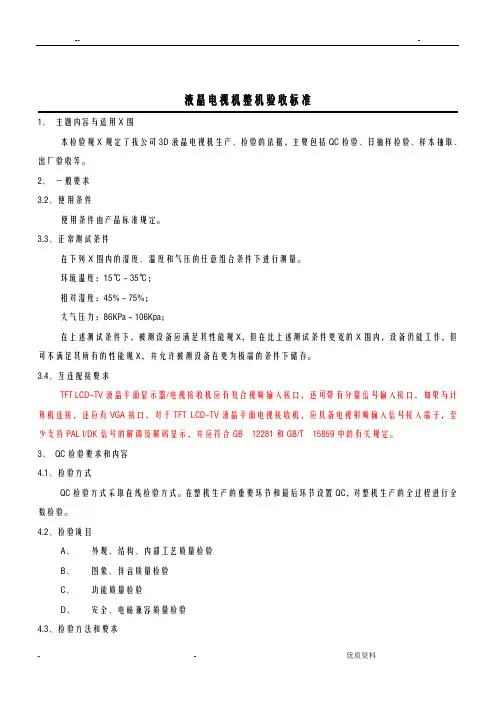

液晶电视机整机验收标准1、主题内容与适用X围本检验规X规定了我公司3D液晶电视机生产、检验的依据，主要包括QC检验、日抽样检验、样本抽取、出厂验收等。

2、一般要求3.2、使用条件使用条件由产品标准规定。

3.3、正常测试条件在下列X围内的湿度、温度和气压的任意组合条件下进行测量。

环境温度：15℃～35℃；相对湿度：45%～75%；大气压力：86KPa～106Kpa；在上述测试条件下，被测设备应满足其性能规X，但在比上述测试条件更宽的X围内，设备仍能工作，但可不满足其所有的性能规X，并允许被测设备在更为极端的条件下储存。

3.4、互连配接要求TFT LCD-TV液晶平面显示器/电视接收机应有复合视频输入接口，还可带有分量信号输入接口，如果与计算机连接，还应有VGA接口，对于TFT LCD-TV液晶平面电视接收机，应具备电视射频输入信号接入端子，至少支持PAL I/DK信号的解调及解码显示，并应符合GB 12281和GB/T 15859中的有关规定。

3、QC检验要求和内容4.1、检验方式QC检验方式采取在线检验方式。

在整机生产的重要环节和最后环节设置QC，对整机生产的全过程进行全数检验。

4.2、检验项目A、外观、结构、内部工艺质量检验B、图象、伴音质量检验C、功能质量检验D、安全、电磁兼容质量检验4.3、检验方法和要求按工序操作工艺文件的内容和要求进行检查。

4.4、质量记录和处理凡在在线检验过程中出现的有缺陷的半成品机器，均要求在流程卡上注明故障现象或故障部位，并将坏机打入前道工序维修，不得流入下道工序。

经前道工序修复后方可重新提交检验。

检验人员每天作好检验记录，汇总后提交上级质量主管人员，对批量性和其它质量异常必须在第一时间反馈上级质量主管人员或经理。

4、日抽样检验5.1、检验项目A、开箱检验B、工艺装配检验C、常温主要电性能检验D、常温负荷试验6、开箱检验要求和内容6.1、检验方式开箱检验采取包装后开箱抽检方式进行。

一．目的：为了统一规范操作规范，使用工作员能按操作规程要求，准确地使用操作生产设备，确保产品质量。

二．适用范围适用于本公司生产的电脑一体机、液晶监视器出货检验。

三．职责检验员按检验手册逐一进行检验与判定，并对检验结果的正确性负责。

四．检验4.1 检验方式：抽样检验。

4.2 抽样方案：元器件类:按照 GB 2828-87 正常检查一次抽样方案一般检查水平Ⅱ进行。

4.3 合格质量水平：A 类不合格 AQL=0.4 B 类不合格 AQL=1.54.4 缺陷分类和判据4.4.1、本规范中将缺陷分为 Z 类、A 类、B 类不合格。

Z 类不合格：指根据判断或经验，对产品的使用和维护人员可能造成人身危害或不安全的缺陷。

A 类不合格：指可能导致失效或严重降低产品设计使用功能，为任何用户和商店都不能接受的缺陷。

B 类不合格：指不会严重降低产品设计功能，为一般用户和商店可以接受的缺陷。

4.4.2、判定缺陷的标准检验缺陷分类判据见附录 A 和附录 B4.4.3、批合格与不合格的判定本规范中，批质量以产品为计数单位进行判定，而不是以不合格数为单位进行判定。

4.4.3.1、不合格的统计方法按本规范规定的缺陷类型，分别累计样品中每类不合格品总数。

其中：有一个或一个以上 Z 类不合格，也可能还有 A 类和（或）B 类不合格的一台产品，统计为一个 Z 类不合格品。

有一个或一个以上 A 类不合格，也可能有 B 类不合格，但不含 Z 类不合格的一台产品，统计为一个A类不合格品。

有一个或一个以上 B 类不合格，但不含有 Z 类不合格或 A 类不合格的一台产品，统计为一个 B 类不合格品。

没有一任何规定缺陷的一台产品，统计为一个合格品。

4.4.4 样质量记录及处理检验员必须认真做好原始记录，填写 TFT LED-TV/MONITOR 检验报表。

要求正确完整、签字齐全、结论明确。

报表于指定时间交部门主管审核，主管审核后报部门经理批准，然后归类存档。

１　范围　本标准规定了ＬＣＤ彩色电视机用液晶屏的像素缺陷、杂质不良、偏光片缺陷和漏光的定义及规格。

　本标准适用于在中国地区销售的ＴＣＬ品牌ＬＣＤ彩色电视机液晶屏的检验。

　２ 一般要求　２．１ 像素缺陷　２．１．１ 定义　液晶屏由正方形的像素组成，每个像素由Ｒ／Ｇ／Ｂ三色子像素组成，如图１或图２所示。

　暗点：由于ＭＯＳ管失效造成一个子像素一直不发光，称为暗点，如图３所示；　暗点的判定：当不发光面积大于单个子像素１／２面积时判定为一个暗点；当不发光面积小于或等于单个子像素１／２面积时不计。

　相邻的暗点：相邻的两个子像素（水平或垂直）都是暗点时，称为相邻的暗点，如图４所示。

　l亮点：由于ＭＯＳ管失效，造成一个子像素一直发光，称为亮点，如图５所示。

　当发光面积大于单个子像素１／２面积时判定为一个亮点，如图６所示；　微亮点：由于液晶屏内两个电极间侵入了可导电的杂质微粒，造成像素内部分区域一直发亮，称为微亮点。

符合以下条件时，判定为微亮点（如图７所示）：　ａ．发光面积小于或等于单个子像素面积的１／２；　ｂ．在第６４灰阶下可以看到的亮点计为微亮点，在第６４灰阶下无法看到的亮点不计。

（液晶屏共有２５６灰阶）　　Ａ、Ｂ区：将屏幕划分为Ａ区和Ｂ区，如图８所示，其中ｄ＝８６％Ｌ　。

　２．１．２ 规格　像素缺陷最大允许规格见表１。

　表　１　像素缺陷允许规格　单个暗点　尺寸　比例　分辨率　像素面积　子象素面积　亮点　微亮点　A区　B区　A+B区　绿色暗点　相邻暗点　暗点最小间距　15　4：3 1024×768　0.08821　0.02940　1　8　1　2　2　1　1　15mm　17　5：4 1280×1024　0.06969　0.02323　1　8　1　2　2　1　1　15mm　17w 15：9 1280×768　0.08468　0.02823　0　8　3　6　6　2　1　15mm　4：3 640×480　0.40640　0.13547　0　6　1　2　2　1　0　15mm　20　4：3 800×600　0.26010　0.08670　0　6　1　2　2　1　0　15mm　16：9 1280×720　0.15920　0.05307　0　8　3　6　6　2　1　15mm　15：9 1280×768　0.15327　0.05109　0　8　3　6　6　2　1　15mm　23　16：9 1366×768　0.13838　0.04613　0　8　3　6　6　2　1　15mm　15：9 1280×768　0.19580　0.06527　0　8　3　6　6　2　1　15mm　26　16：9 1366×768　0.17766　0.05922　0　8　3　6　6　2　1　15mm　27　16：9 1280×720　0.21762　0.07254　0　8　3　6　6　2　1　15mm　30　15：9 1280×768　0.25250　0.08417　0　8　3　6　6　2　1　15mm　32　16：9 1366×768　0.26086　0.08695　0　8　3　6　6　2　1　15mm　16：9　1366×768　0.36000　0.12000　0　6　3　6　6　1　0　15mm　37　16：9　1920×1080　0.18276　0.06092　0　8　3　6　6　2　1　15mm　16：9 1366×768　0.41990 0.13997　0　6　3　6　6　1　0　15mm　40　16：9 1920×1080　0.21244 0.07081　0　8　3　6　6　2　1　15mm　16：9 1366×768　0.46376 0.15459　0　6　3　6　6　1　0　15mm　42　16：9 1920×1080　0.23463 0.07821　0　8　3　6　6　2　1　15mm　46　16：9 1920×1080　0.28116 0.09372　0　8　3　6　6　2　1　15mm　47　16：9 1920×1080　0.29485 0.09828　0　8　3　6　6　2　1　15mm　２．２ 杂质不良　２．２．１ 定义　杂质不良是液晶屏内背光模组部分或偏光片两面等部位侵入的杂质引起的不良。

液晶电视外观检验与判定标准好产品的一般指标为：1。

功能齐全2。

性能先进3。

可靠性高4。

具有良好的安全性5。

环保性6。

经济性7。

维修性8。

外观具有人见人爱的魅力质量，即美观9。

售后服务好10。

使用方便外观检验要求•一、产品外观必须具有标志，且标志正确、清晰可辨；•二、产品机壳或后盖贴纸上必须有产品商标、型号、名称、商标、生产企业名称；•三、产品后盖必须具有警告用户安全使用的“警告标记”；•四、产品后盖上应有电源性质、额定电压、最大电流、电源频率、功耗等；•五、产品后盖贴纸上必须有3C认证、环保标识；•六、产品面壳上必须有正确的电源开关丝印；•七、产品面壳表面检验项：表面光滑，不能存在凹凸变形、粗糙不平、划伤、脱漆、缩水、间隙、裂纹、毛刺、边缘棱角突出、霉斑、脏污、色差、网孔堵塞、金属斑点、黑点、纹理等任何缺陷；八、外观各类文字、图案及符号丝印应端正、清晰、牢固，标识功能应与实际产品特性相符；九、产品保护膜应粘贴良好，无破损、脏污等不良；十、产品铭牌、装饰件、紧固件及其它零部件应无锈蚀、变形、划伤、金属斑点、黑点等任何不良现象，且安装牢固、匹配好，无缺损、脱落、松动、歪斜、间隙、台阶、螺孔错位等问题；十一、指示灯、接收头及其白镜或红镜安装应规范，不应漏装或歪斜凹凸等现象；十二、开关、按键等应操作灵活可靠，无缺损、变形、划伤、歪斜凹凸等问题；十三、各类音视频输入输出接口（含RF、S、YPBPR、VGA、HDMI接口等）应安装牢固、端子颜色正确。

十四、外观质量检验方法采取目测、工具测量和手感检验等，具体检验按公司标准执行。

十五、随机附件的外观、结构及各种连接线的检查判定注意事项•检验员作业时应戴手套。

•检验员不允许留长指甲，作业时不允许戴手表、戒指、手链等饰物。

•注意检查各种状态下待检样品是否存在异常现象，如有应及时报告组长或上级领导进行分析处理。

•保持工作环境整洁，将操作过程产生的废弃物分类丢到指定的回收容器内。

液晶显示屏检验标准准
一、前言
液晶显示屏（LCD）是一种广泛应用在各种电子设备上的显示设备，从移动手机到计算机系统，它们都可以使用LCD来显示界面。

由于LCD在电子产品的显示效果直接影响着产品的性能和外观，因此，要求严格地检验液晶显示屏，以确保产品质量。

二、操作规范
1、组装液晶显示屏前，应对其表面及关联部件进行清洁，保证产品的清洁度；
2、液晶显示屏安装上的键盘、按钮等元件，应完好可用，对应功能清楚，响应准确；
3、液晶显示屏安装完成后，应检查是否能够完成开机操作，检查显示效果是否满足用户要求；
4、液晶显示屏的管脚部位，应检查无明显缺陷，管脚与焊盘间距正确，连线走线整齐；
5、液晶显示屏外观检查时，应检查表面是否有裂纹、白斑、晕渍，并且检查是否存在污渍，确保外观完好；。

液晶显示屏检验标准
一、基本技术要求
1、尺寸及外观
（1）尺寸应符合图纸要求；
（2）外观应无明显缺陷；
2、功能
（1）图像输出：液晶显示屏的图像输出应符合产品要求；
（2）接口设计：液晶显示屏应具有接口性能，并具有正常的数据传输功能；
（3）视觉质量：液晶显示屏应具有良好的视觉效果，图像质量高；
（4）稳定性：液晶显示屏的性能不受温度、湿度、电压等外界因素的影响；
（5）可靠性：液晶显示屏应具有较高的可靠性，在正常操作环境下可以正常使用较长的时间；
（6）电压：液晶显示屏应具有正常的电压功能，电压应稳定，身体不发热，无异常声音；
（7）耐受性：液晶显示屏应具有较好的耐受性，在高温、湿度、被强磁场的环境下，均能正常的工作；
（8）电磁兼容：液晶显示屏应具有较好的电磁兼容性，不受周围环境的电磁波干扰，不会对其他设备产生影响。

二、检验要求
1、装配检验
（1）尺寸及外观：液晶显示屏尺寸及外观应符合图纸要求，无明显缺陷；
（2）功能：液晶显示屏应能够正常工作，具有良好的视觉效果，接口设计。

数字液晶彩色电视机整机检验通用规范1.范围本规范规定了我公司所有 LCD 类彩色电视机的一般要求、技术要求和检验方法,是 LCD 产品整机全数检验和抽样检验时进行质量鉴定的重要依据。

2.引用标准下列标准及檔,通过在本标准中引用而构成本标准条文的一部分。

所有标准及檔都会被修订及更新, 使用本标准的各方应探讨使用下列标准及檔最新版本的可能性。

GB/T 2828.1-2012 计数抽样检验程序第 1部分:按接收质量限(AQL 检索的逐批检验抽样计划 GB 3174-1995 PAL-D制彩色电视广播技术规范GB 5465.2-1996 电气设备用图形符号GB 8898-2011 音频、视频及类似电子设备安全要求GB 17625.1-2003 低压电气及电子设备发出的谐波电流限值(设备每项输入电流≤ 16A GB 13837-2003 声音和电视广播接收机及有关设备无线电骚扰特性限值和测量方法GB 9379-1988 彩色电视广播接收机主观试验评价方法GB/T 15639-1 95 电视广播接收机主观评价节目源GB/T9384 广播收音机、广播电视接收机、磁带录音机、声频功率放大器 (扩音机的环境试验要求和试验方法 (GB/T9384-1997,neqIEC68GB 12281 彩色电视广播接收机与其它设备互连配接要求SJ/T 10512 电视广播接收遥控部分的技术要求和测量方法GB 191-2000 包装储运图标标志GB/T 14960-1994 电视广播接收机用红外遥控发射器技术要求和测量方法GB/T 17309.1-1998 电视广播接收机测量方法第一部分:一般考虑射频和视频电性能测量以及显示性能的测量SJ/T 11285-2003 彩色广播电视接收机基本技术参数要求GB/T 14219-1993 中文图文电视广播规范GB/T 4877 电视中间频率SJ/T 10326 广播电视接收机群时延特性GB/T 10239-2003 彩色电视广播接收机通用规范Q/SCWR 002-2007 《彩色电视机企业标准》Q/SCWR 003-2003 数字高清彩色电视广播接收机企业标准GB/T 10239-2003 彩色电视广播接收机通用规范SJ/T 11157-1998 电视广播接收机测量方法第 2部分:伴音信道的电性能测量,一般测量 4方法和单声道测量方法(idt IEC 60107-2:1995SJ/T 10326 广播电视接收机群时延特性GB 8898-2011 电网电源供电的家用和类似一般用途的电子及有关设备的安全要求Q/SCWN001-2004 光油机壳检验标准Q/SCWB 2040-2008 《注塑成品后壳检验标准》Q/SCWB 2020-2008 《彩色液晶电视机 LCD 屏缺陷定义及检验标准》3. 一般要求3.1、电视制式采用的制式应符合相应电视制式的规定。

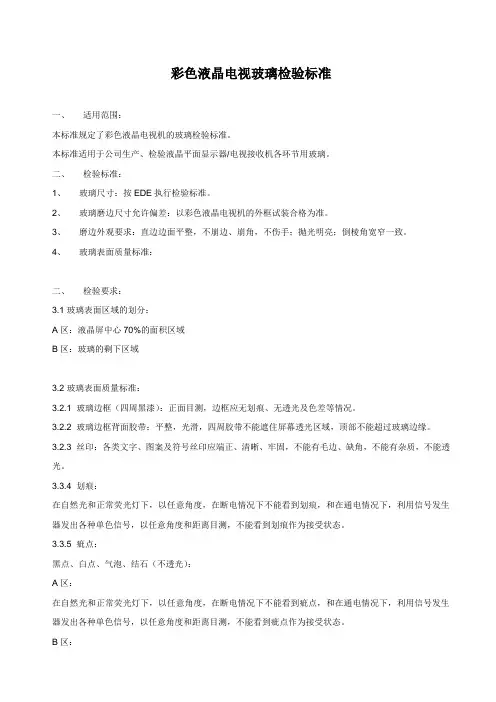

彩色液晶电视玻璃检验标准一、适用范围：本标准规定了彩色液晶电视机的玻璃检验标准。

本标准适用于公司生产、检验液晶平面显示器/电视接收机各环节用玻璃。

二、检验标准：1、玻璃尺寸：按EDE执行检验标准。

2、玻璃磨边尺寸允许偏差：以彩色液晶电视机的外框试装合格为准。

3、磨边外观要求：直边边面平整，不崩边、崩角，不伤手；抛光明亮；倒棱角宽窄一致。

4、玻璃表面质量标准：二、检验要求：3.1 玻璃表面区域的划分：A区：液晶屏中心70%的面积区域B区：玻璃的剩下区域3.2 玻璃表面质量标准：3.2.1 玻璃边框（四周黑漆）：正面目测，边框应无划痕、无透光及色差等情况。

3.2.2 玻璃边框背面胶带：平整，光滑，四周胶带不能遮住屏幕透光区域，顶部不能超过玻璃边缘。

3.2.3 丝印：各类文字、图案及符号丝印应端正、清晰、牢固，不能有毛边、缺角，不能有杂质，不能透光。

3.3.4 划痕：在自然光和正常荧光灯下，以任意角度，在断电情况下不能看到划痕，和在通电情况下，利用信号发生器发出各种单色信号，以任意角度和距离目测，不能看到划痕作为接受状态。

3.3.5 疵点：黑点、白点、气泡、结石（不透光）：A区：在自然光和正常荧光灯下，以任意角度，在断电情况下不能看到疵点，和在通电情况下，利用信号发生器发出各种单色信号，以任意角度和距离目测，不能看到疵点作为接受状态。

B区：在自然光和正常荧光灯下，以任意角度，在断电情况下能看到的疵点，和在通电情况下，利用信号发生器发出各种单色信号，以任意角度和距离目测，能看到的疵点最多允许2个，且点的直径D<0.5mm，两点间距离L>150mm。

LCD液晶显示屏检验标准：1. 检验条件：1.1境温度：20℃~25℃1.2照明条件：正常照明度（光度300~800Lux之正下方1m处）入射角度45°。

2. 检验方法：目测（要求检验人员视力及色觉正常，双眼裸视1.0以上，无近视、远视、散光、花眼、色盲、色弱等视觉缺陷，并熟悉本检验规范）。

检测时视线与LCD显示屏角度上下为90°±30°，左右为90°±45°，眼睛与LCD 显示屏距离30cm，目视5sec后开始检查。

3. 检验标准：名词解释：LCD：液晶显示屏，每个点（dot）包含R、G、B 3个像素（pixel）亮点：亮点就是像素管短路，当其他像素管熄灭时短路的像素管长亮.暗点：暗点就是像素管断路不再发光两点连续：三点连续：白点：（反之则为黑点）偏色：扭曲、水波纹扩散，边界不清。

微亮点、暗点缺陷即污点发光导致小于半个点的缺陷。

白斑：LCD屏内部异物或脏污导致垂直观察略暗，而以一定入射角（上下30°，左右45°）观察呈白斑点状。

3.1 外观检查：3.1.1 无面板变形，LCD与主机能紧密扣合，转轴无过松或过紧，开关LCD应无异响。

3.1.2 LCD显示屏表面不应有腐蚀及碎裂，涂覆层应均匀，无凝结、脱落、龟裂及磨损现象。

有关次要缺陷定义如下表,其余类型缺陷均判为主要缺点：LCD尺寸：15.1”/14.1"/13.3"/12.1"/10.4"/8.4"项目不良现象描述缺点定义凹痕、气泡圆形，直径≤1.0mm,数量≤5个，间距≥50mm Minor 线形，长度≤3mm，宽度≤0.2mm;数量≤5个,间距≥50mm Minor污点、异物圆形，直径≤1.0mm; 数量≤5个, 间距≥50mm MinorMinor污点、异物导致的白斑圆形，直径≤0.5mm; 数量≤2个,间距≥50mm Minor有感刮伤长度≤3mm，宽度≤0.2mm; 数量≤3个, 间距≥50mm Minor无感刮伤长度≤20mm，宽度≤0.2mm; 数量≤3个；间距≥50mm。

液晶电视机整机验收标准1、主题内容与适用范围本检验规范规定了我公司3D液晶电视机生产、检验的依据，主要包括QC检验、日抽样检验、样本抽取、出厂验收等。

2、一般要求3.2、使用条件使用条件由产品标准规定。

3.3、正常测试条件在下列范围内的湿度、温度和气压的任意组合条件下进行测量。

环境温度：15℃～35℃；相对湿度：45%～75%；大气压力：86KPa～106Kpa；在上述测试条件下，被测设备应满足其性能规范，但在比上述测试条件更宽的范围内，设备仍能工作，但可不满足其所有的性能规范，并允许被测设备在更为极端的条件下储存。

3.4、互连配接要求TFT LCD-TV液晶平面显示器/电视接收机应有复合视频输入接口，还可带有分量信号输入接口，如果与计算机连接，还应有VGA接口，对于TFT LCD-TV液晶平面电视接收机，应具备电视射频输入信号接入端子，至少支持PAL I/DK信号的解调及解码显示，并应符合GB 12281和GB/T 15859中的有关规定。

3、QC检验要求和内容4.1、检验方式QC检验方式采取在线检验方式。

在整机生产的重要环节和最后环节设置QC，对整机生产的全过程进行全数检验。

4.2、检验项目A、外观、结构、内部工艺质量检验B、图象、伴音质量检验C、功能质量检验D、安全、电磁兼容质量检验4.3、检验方法和要求按工序操作工艺文件的内容和要求进行检查。

4.4、质量记录和处理凡在在线检验过程中出现的有缺陷的半成品机器，均要求在流程卡上注明故障现象或故障部位，并将坏机打入前道工序维修，不得流入下道工序。

经前道工序修复后方可重新提交检验。

检验人员每天作好检验记录，汇总后提交上级质量主管人员，对批量性和其它质量异常必须在第一时间反馈上级质量主管人员或经理。

4、日抽样检验5.1、检验项目A、开箱检验B、工艺装配检验C、常温主要电性能检验D、常温负荷试验6、开箱检验要求和内容6.1、检验方式开箱检验采取包装后开箱抽检方式进行。

液晶显示屏检验规范
一、定义
1.液晶显示屏，简称LCD，全称为液晶平板显示器，是目前最常用的
显示器，利用液晶背光源与驱动电路组成的显示器，具有较好的显示效果，节能环保，经济的优点。

二、检验程序
1.安装检验：
（1）检查液晶显示屏的外观，确保无损伤、污渍、螺丝拧紧不足等
缺陷；
（2）检查液晶显示屏安装的型号是否匹配；
（3）检查液晶显示屏是否符合技术要求，包括型号、参数、尺寸等；
（4）检查安装是否符合设计要求，比如安装质量、松紧度、防护安
全等；
（5）检查电源和连接线是否正确接入，针脚是否均匀，是否能正确
获得电源；
2.频率检验：
（1）采用恒定电压输入、恒定频率进行检验，确保电子元件能正常
工作；
（2）检查液晶显示屏的频率，要求达到设计的频率要求；
3.电气检验：
（1）检查液晶显示屏的电气参数，要求符合设计规范，如最大电压、最小电压、消耗电流等；
（2）在工作电压范围内，检查液晶显示屏的频率，确保能够正常工作；（3）检查液晶显示屏的驱动电路是否完整，并且能够正常。

液晶电视产品外观检验项目及判定标准(1) 液晶电视外观检验与判定标准1。

功能齐全2。

性能先进3。

可靠性高4。

具有良好的安全性5。

环保性6。

经济性 7。

维修性8。

外观具有人见人爱的魅力质量，即美观9。

售后服务好10。

使用方便?一、产品外观必须具有标志，且标志正确、清晰可辨；?二、产品机壳或后盖贴纸上必须有产品商标、型号、名称、商标、生产企业名称；?三、产品后盖必须具有警告用户安全使用的“警告标记”；?四、产品后盖上应有电源性质、额定电压、最大电流、电源频率、功耗等；?五、产品后盖贴纸上必须有3C认证、环保标识；?六、产品面壳上必须有正确的电源开关丝印；?七、产品面壳表面检验项：表面光滑，不能存在凹凸变形、粗糙不平、划伤、脱漆、缩水、间隙、裂纹、毛刺、边缘棱角突出、霉斑、脏污、色差、网孔堵塞、金属斑点、黑点、纹理等任何缺陷；识功能应与实际产品特性相符；九、产品保护膜应粘贴良好，无破损、脏污等不良；十、产品铭牌、装饰件、紧固件及其它零部件应无锈蚀、变形、划伤、金属斑点、黑点等任何不良现象，且安装牢固、匹配好，无缺损、脱落、松动、歪斜、间隙、台阶、螺孔错位等问题；十一、指示灯、接收头及其白镜或红镜安装应规范，不应漏装或歪斜凹凸等现象；十二、开关、按键等应操作灵活可靠，无缺损、变形、划伤、歪斜凹凸等问题；十三、各类音视频输入输出接口（含RF、S、YPBPR、VGA、HDMI接口等）应安装牢固、端子颜色正确。

十四、外观质量检验方法采取目测、工具测量和手感检验等，具体检验按公司标准执行。

十五、随机附件的外观、结构及各种连接线的检查判定?检验员作业时应戴手套。

?检验员不允许留长指甲，作业时不允许戴手表、戒指、手链等饰物。

?注意检查各种状态下待检样品是否存在异常现象，如有应及时报告组长或上级领导进行分析处理。

?保持工作环境整洁，将操作过程产生的废弃物分类丢到指定的回收容器内。

?明确标识并严格区分待检品、不良品、合格品。

液晶电视外观检验适用机型：适用品牌：发布日期：实施日期：1 目的2 适用X围3 术语和定义3.1 检验：为确定产品或服务的各特性是否合格，测定、检查、试验或度量产品或服务的一种或多种特性，并且与规定要求进行比较的活动。

3.2 Cr.：致命缺陷（Critical Defect）具有触电、火灾及对人生命或财产带来损失的可能性而未达到安全规格的，或与安全规格相关的要求事项不一致的缺陷为致命缺陷。

(例如：耐压不合格、安全标准相关项目不符合等)。

3.3 Ma.：重缺陷（Major Defect）造成产品使用性能或功能障碍而需要修理的或顾客要求更换的，在性能、外观、结构方面的缺陷。

(例如：无图像、无电源、同步不良、外部开关失灵等)。

3.4 Mi.：轻缺陷（Minor Defect）不影响产品性能或可靠性的性能、外观、结构方面的缺陷（例如：轻微的外观不良）。

3.5 刮痕：指刻入表面的凹槽，其长度大于宽。

3.6 磨损/擦痕：由于在表面来回拖拽而在目的物留下的印记3.7 红光标记/点：指在表面加深的颜色/颜色的损坏或裂纹，亦指某一小部分与主要部分在颜色上的差异。

3.8 凹陷：由风吹或压力造成的轻微的凹痕或塌瘪，实际上是一种缩口。

3.9 污染/氧化：指其表面或原始结构上存在外来物质的某一区域；包括温度/气候或制造工艺致使物质组成结构已改变的那些区域。

3.10 夹缩：指用力迫使面积缩小的一种动作。

3.11 污点：指任何印刷/打字区域出现的变形。

3.12 闪光：颜色光泽中的亮光。

3.13 刻痕、缺口： 产品表面材质破损， 通常因操作或制程造成。

4 检验条件和注意事项4.1 检验条件：1) 检验员矫正视力应在1.0以上，辨色能力正常；2) 照明为200LUX ～ 300LUX ，在距离2m 的40W 日光灯与视线成45度角照射下目视检查；目测距离为45～60cm ，观察时间不超过20秒，目视角度为各面与目视方向左右各成45°，上下各成45度检验（如图）。

液晶电视机整机验收标准1、主题容与适用围本检验规规定了我公司3D液晶电视机生产、检验的依据，主要包括QC检验、日抽样检验、样本抽取、出厂验收等。

2、一般要求3.2、使用条件使用条件由产品标准规定。

3.3、正常测试条件在下列围的湿度、温度和气压的任意组合条件下进行测量。

环境温度：15℃～35℃；相对湿度：45%～75%；大气压力：86KPa～106Kpa；在上述测试条件下，被测设备应满足其性能规，但在比上述测试条件更宽的围，设备仍能工作，但可不满足其所有的性能规，并允许被测设备在更为极端的条件下储存。

3.4、互连配接要求TFT LCD-TV液晶平面显示器/电视接收机应有复合视频输入接口，还可带有分量信号输入接口，如果与计算机连接，还应有VGA接口，对于TFT LCD-TV液晶平面电视接收机，应具备电视射频输入信号接入端子，至少支持PAL I/DK信号的解调及解码显示，并应符合GB 12281和GB/T 15859中的有关规定。

3、QC检验要求和容4.1、检验方式QC检验方式采取在线检验方式。

在整机生产的重要环节和最后环节设置QC，对整机生产的全过程进行全数检验。

4.2、检验项目A、外观、结构、部工艺质量检验B、图象、伴音质量检验C、功能质量检验D、安全、电磁兼容质量检验4.3、检验方法和要求按工序操作工艺文件的容和要求进行检查。

4.4、质量记录和处理凡在在线检验过程中出现的有缺陷的半成品机器，均要求在流程卡上注明故障现象或故障部位，并将坏机打入前道工序维修，不得流入下道工序。

经前道工序修复后方可重新提交检验。

检验人员每天作好检验记录，汇总后提交上级质量主管人员，对批量性和其它质量异常必须在第一时间反馈上级质量主管人员或经理。

4、日抽样检验5.1、检验项目A、开箱检验B、工艺装配检验C、常温主要电性能检验D、常温负荷试验6、开箱检验要求和容6.1、检验方式开箱检验采取包装后开箱抽检方式进行。

6.2、检验容a、外观、结构质量检验b、图象、伴音质量检验c、功能质量检验d、安全、电磁兼容质量检验e、包装质量检验6.3、检验要求和方法6.3.1、外观、结构检验要求和方法6.3.1.1、外观、结构质量检验要求Ⅰ、产品外观必须具有如下标志，且标志正确、清晰可辨a、产品机壳或后盖贴纸上必须有产品商标、型号、名称、生产企业名称；b、产品后盖必须具有警告用户安全使用的“警告标记”；c、产品后盖上应有电源性质、额定电压、最大电流、电源频率、功耗等；d、产品后盖贴纸上必须有3C认证标志；e、产品后盖上必须加贴产品序号条码，且与纸箱、保修卡一致；f、产品面壳上必须有正确的指示灯标志；Ⅱ、产品外观、结构质量检验要求a、产品外观应整洁光滑，表面不应有凹凸变形、粗糙不平、划伤、脱漆、缩水、间隙、裂纹、毛刺、边缘棱角突出、霉斑、脏污、色差、网孔堵塞、金属斑点、黑点、纹理等任何缺陷；b、外观各类文字、图案及符号丝印应端正、清晰、牢固，标识功能应与实际产品特性相符；c、产品保护膜应粘贴良好，无破损、脏污等不良；d、产品铭牌、装饰件、紧固件及其它零部件应无锈蚀、变形、划伤、金属斑点、黑点等任何不良现象，且安装牢固、匹配良好，无缺损、脱落、松动、歪斜、间隙、台阶、螺孔错位等问题；e、指示灯、接收头及其白镜或红镜安装应规，不应漏装或歪斜；f、开关、按键、旋钮、门锁等应操作灵活可靠，无缺损、变形、划伤、歪斜等问题；g、各类音视频输入输出接口（含RF接口、S端子接口、YUV接口、VGA接口等）应安装牢固、端子颜色正确，拔插顺畅；h、显示屏应安装牢固，无偏斜，与机箱吻合，且无超标划伤、黑点、脏污、油渍等缺陷；6.3.1.2、外观、结构质量检验方法外观、结构质量检验方法采取目测和手感检查，具体参阅附录B。
