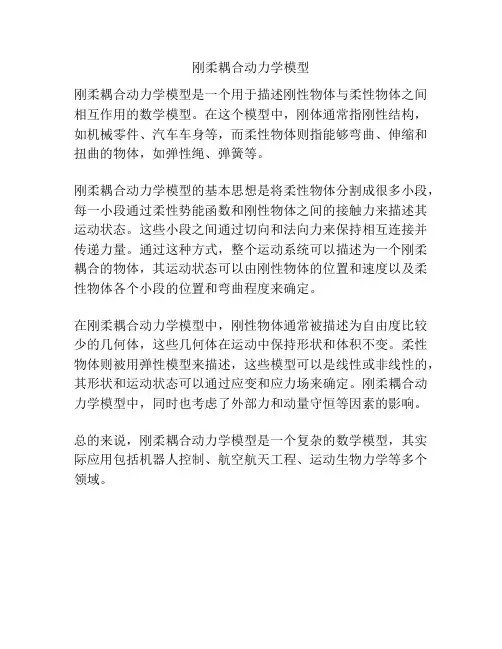

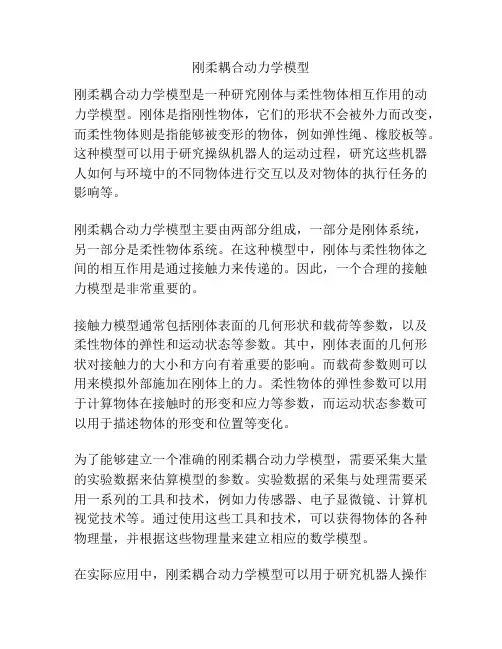

刚柔耦合动力学模型
刚柔耦合动力学模型是一个用于描述刚性物体与柔性物体之间相互作用的数学模型。
在这个模型中，刚体通常指刚性结构，如机械零件、汽车车身等，而柔性物体则指能够弯曲、伸缩和扭曲的物体，如弹性绳、弹簧等。
刚柔耦合动力学模型的基本思想是将柔性物体分割成很多小段，每一小段通过柔性势能函数和刚性物体之间的接触力来描述其运动状态。
这些小段之间通过切向和法向力来保持相互连接并传递力量。
通过这种方式，整个运动系统可以描述为一个刚柔耦合的物体，其运动状态可以由刚性物体的位置和速度以及柔性物体各个小段的位置和弯曲程度来确定。
在刚柔耦合动力学模型中，刚性物体通常被描述为自由度比较少的几何体，这些几何体在运动中保持形状和体积不变。
柔性物体则被用弹性模型来描述，这些模型可以是线性或非线性的，其形状和运动状态可以通过应变和应力场来确定。
刚柔耦合动力学模型中，同时也考虑了外部力和动量守恒等因素的影响。
总的来说，刚柔耦合动力学模型是一个复杂的数学模型，其实际应用包括机器人控制、航空航天工程、运动生物力学等多个领域。
机械系统中的刚柔耦合动力学分析引言机械系统的刚柔耦合动力学分析是研究刚性部件和柔性部件耦合工作时的振动特性和动力学性能的过程。
刚柔耦合系统由刚性和柔性部件组成，其刚性部件具有高刚度和低振动特性，柔性部件则具有低刚度和高振动特性。
刚柔耦合分析在现代工程设计和制造中具有重要的作用，尤其是在飞行器、机器人、精密仪器等领域中的应用。
一、刚柔耦合动力学模型刚柔耦合动力学模型是描述该系统振动行为的数学模型。
该模型可以基于刚体动力学和弹性体动力学原理建立。
刚体动力学模型涉及质点、刚体的平移和旋转运动方程，弹性体动力学模型涉及刚体振动的波动方程和柔性部件的变形方程。
综合考虑刚体和弹性体的动力学模型，可建立刚柔耦合动力学模型，用于研究振动响应和动力学性能。
二、刚柔耦合系统的耦合方式刚柔耦合系统的耦合方式主要包括刚体与柔性部件的物理耦合和动力学耦合。
物理耦合是指刚体和柔性部件通过连接件（如螺栓、焊接等）实现的实体耦合，确保其共同工作。
动力学耦合是指刚体和柔性部件在振动过程中相互作用和影响。
物理耦合和动力学耦合的研究有助于理解刚柔耦合系统的振动特性和动力学行为，提高系统工作的稳定性和可靠性。
三、刚柔耦合系统的振动特性分析刚柔耦合系统的振动特性是研究该系统固有频率、模态形状和振型等振动性质的过程。
通过振动特性分析，可以确定系统的谐振频率和振型，为系统优化设计和振动控制提供依据。
常用的方法包括有限元分析、模态分析和振动测试等。
其中，有限元分析是一种基于数值计算的方法，可以模拟系统的振动响应，模态分析可以获得系统的固有频率和模态形状，振动测试可以直接测量系统的振动状态。
四、刚柔耦合系统的动力学性能分析刚柔耦合系统的动力学性能是研究该系统在外部激励作用下的响应和行为。
动力学性能分析主要包括动力学模态分析、频率响应分析和阻尼特性分析等。
动力学模态分析可以研究系统在特定工况下的振动行为和能量分布，频率响应分析可以研究系统在不同频率下的响应特性，阻尼特性分析可以研究系统的振动耗能和稳定性。
柔性齿轮运动特性及其振动抑制性能的实验研究目录一、内容概述 (2)1. 研究背景 (3)2. 研究意义 (4)3. 国内外研究现状综述 (5)二、柔性齿轮的理论基础与设计方法 (5)1. 柔性齿轮的定义与特点 (7)2. 柔性齿轮的基本结构与材料选择 (7)3. 柔性齿轮的设计方法与流程 (9)三、柔性齿轮运动特性的实验研究 (10)1. 实验设备与方案设计 (11)2. 实验原理与方法 (12)3. 实验结果与分析 (14)四、柔性齿轮振动抑制性能的实验研究 (14)1. 抑振算法的选择与实现 (16)2. 抑振装置的设计与搭建 (17)3. 实验方案与步骤 (18)4. 实验结果与分析 (19)五、柔性齿轮振动抑制性能的影响因素分析 (20)1. 齿轮结构参数对振动抑制性能的影响 (22)2. 振动频率对振动抑制性能的影响 (23)3. 刚度匹配对振动抑制性能的影响 (24)六、柔性齿轮振动抑制性能的优化设计 (25)1. 优化目标与方法 (27)2. 优化设计过程与结果 (28)3. 优化后柔性齿轮的性能测试与分析 (28)七、结论与展望 (30)1. 研究成果总结 (31)2. 存在问题与不足 (32)3. 后续研究方向与展望 (33)一、内容概述随着科学技术的不断发展，柔性齿轮作为一种具有广泛应用前景的传动装置，其运动特性及振动抑制性能的研究显得尤为重要。
本文通过实验方法，系统地研究了柔性齿轮的运动特性和振动抑制性能。
在柔性齿轮运动特性的研究中，我们重点关注了柔性齿轮的模态特性、频率响应和传动误差等方面。
通过实验获取了柔性齿轮在不同工况下的模态参数，分析了其固有频率和振型特点。
我们还对柔性齿轮的频率响应进行了测量，了解了其在不同激励下的动态性能表现。
我们还对柔性齿轮的传动误差进行了评估，找出了影响传动精度的主要因素。
在振动抑制性能的研究中，我们主要探讨了柔性齿轮的阻尼特性、减振结构和控制策略等方面的内容。

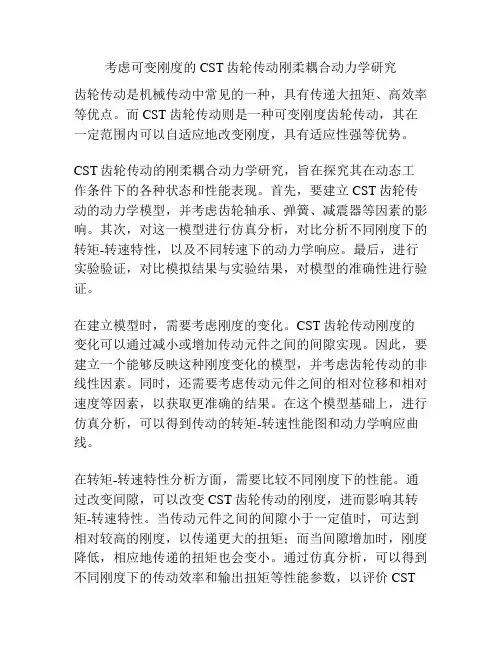

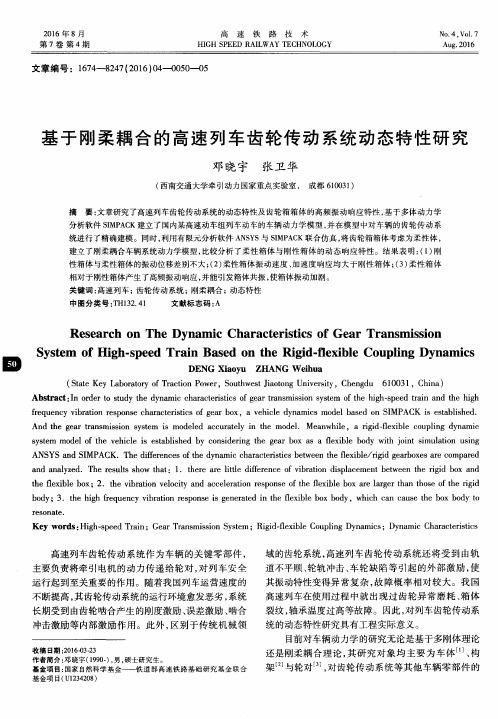

考虑可变刚度的CST齿轮传动刚柔耦合动力学研究齿轮传动是机械传动中常见的一种，具有传递大扭矩、高效率等优点。
而CST齿轮传动则是一种可变刚度齿轮传动，其在一定范围内可以自适应地改变刚度，具有适应性强等优势。
CST齿轮传动的刚柔耦合动力学研究，旨在探究其在动态工作条件下的各种状态和性能表现。
首先，要建立CST齿轮传动的动力学模型，并考虑齿轮轴承、弹簧、减震器等因素的影响。
其次，对这一模型进行仿真分析，对比分析不同刚度下的转矩-转速特性，以及不同转速下的动力学响应。
最后，进行实验验证，对比模拟结果与实验结果，对模型的准确性进行验证。
在建立模型时，需要考虑刚度的变化。
CST齿轮传动刚度的变化可以通过减小或增加传动元件之间的间隙实现。
因此，要建立一个能够反映这种刚度变化的模型，并考虑齿轮传动的非线性因素。
同时，还需要考虑传动元件之间的相对位移和相对速度等因素，以获取更准确的结果。
在这个模型基础上，进行仿真分析，可以得到传动的转矩-转速性能图和动力学响应曲线。
在转矩-转速特性分析方面，需要比较不同刚度下的性能。
通过改变间隙，可以改变CST齿轮传动的刚度，进而影响其转矩-转速特性。
当传动元件之间的间隙小于一定值时，可达到相对较高的刚度，以传递更大的扭矩；而当间隙增加时，刚度降低，相应地传递的扭矩也会变小。
通过仿真分析，可以得到不同刚度下的传动效率和输出扭矩等性能参数，以评价CST齿轮传动的性能表现。
在动力学响应分析方面，需要考虑不同工况下的动态响应。
跟据不同的工况，进行不同转速下的仿真分析，观察CST齿轮传动的响应特性。
动力学响应表现出齿轮传动的振动幅值、相对速度、位移等动态特性。
通过仿真得到响应曲线，可以评估其动态性能。
最后，进行实验验证。
实验对比仿真结果，对模型的准确性进行验证。
实验中，需要准确测量传动的扭矩、转速、振动等数据，以获取实际的动力学响应曲线。
将实验数据与仿真结果进行对比分析，从而得到一个准确的CST齿轮传动刚柔耦合动力学模型。
刚柔耦合动力学模型刚柔耦合动力学模型是一种描述刚体和柔性结构相互作用的数学模型。
这种模型可以用来研究各种复杂的力学问题，例如机械振动、机器人动力学、运动控制等。
本文将从刚柔耦合动力学模型的基本原理、应用领域和建模方法等方面进行介绍。
刚柔耦合动力学模型的基本原理是通过将刚体和柔性结构的运动方程进行耦合，描述刚体与柔性结构之间的相互作用。
在该模型中，刚体通常被描述为质点或刚性体，具有确定的质量、形状和运动状态。
而柔性结构则被描述为连续介质，其形状和运动状态受到刚体的作用影响。
刚柔耦合动力学模型可以应用于多个领域，其中最常见的应用是机械振动。
在机械振动中，刚柔耦合动力学模型可以用于研究机械系统的自由振动和强迫振动。
例如，模拟汽车行驶过不平坦道路时车身和悬挂系统的振动，或者研究机器人手臂在运动过程中的柔顺性。
在建立刚柔耦合动力学模型时，需要考虑刚体和柔性结构的几何特性、材料性质和力学行为。
为了描述柔性结构的运动，在模型中通常采用有限元法或杆模型等方法进行建模。
这些方法可以将柔性结构离散成为许多小的单元，在每个单元内求解位移和应力等参数，从而得到整个系统的运动方程。
刚柔耦合动力学模型的求解通常涉及到数值方法。
常用的数值方法有有限元法、迭代法和离散化方法等。
这些方法在模型求解过程中，会生成大量的矩阵方程，需要用计算机进行求解。
数值方法的选择将影响模型求解的精度和计算速度。
刚柔耦合动力学模型可以有多种扩展和应用。
例如，可以将多个柔性结构耦合起来进行分析，研究多体动力学问题。
还可以加入控制系统，用于实现对刚柔耦合系统的运动控制。
另外，还可以将刚柔耦合动力学模型与其他领域的模型进行耦合，例如流体力学模型，研究复杂的多物理场耦合问题。
总之，刚柔耦合动力学模型是一种重要的数学模型，用于描述刚体和柔性结构之间的相互作用。
它在机械振动、机器人动力学、运动控制等领域有着广泛的应用。
建立刚柔耦合动力学模型需要考虑几何特性、材料性质和力学行为等因素，并采用适当的数值方法进行求解。
刚柔耦合动力学模型刚柔耦合动力学模型是一种优秀的分析研究机械系统动态响应的方法。
它将刚体与柔体耦合在一起，综合考虑了它们各自的特性，可以更加真实地模拟实际的复杂机械系统。
刚柔耦合动力学模型着重考虑了两种物体的特性：刚体和柔体。
其中，刚体通常是指机械系统中的固定部分，它的运动状态可以由其欧拉角度量表示。
柔体则是指机械系统中的可以变形的部分，比如弹性杆、柔性连杆等，其变形可以通过弹性力表示。
通过将这两种物体结合起来，就可以建立一个更为真实的机械系统动力学模型。
在刚柔耦合动力学模型中，总的动力学方程可以分解为两个部分。
一部分是刚体的运动方程，它可以表示为：M*q''+C*q'+K*q=F(t)其中，q表示系统的状态向量，M、C、K分别是系统的质量矩阵、阻尼矩阵和刚度矩阵，F(t)是系统的外力，q'和q''分别表示状态向量q的一阶导数和二阶导数。
这个方程主要描述了刚体的运动规律。
另一部分则是柔体的运动方程，它可以表示为：D(x,t)x''+K(x)x=F(t)其中，x表示柔体的状态变量，D和K分别是柔体的阻尼系数和刚度系数，F(t)是系统的外力。
这个方程主要描述了柔体的运动规律。
通过将这两个方程组合在一起，就可以得到刚柔耦合动力学方程，即：[M 0 ;0 D(x,t)]*[q'';x'']+[C K(x);-K(x) 0]*[q';x']+[K(x) 0;00]*[q;x]=[F(t);0]其中，0代表零矩阵。
这个方程表示了整个机械系统的运动规律，可以通过求解状态向量q和柔体状态变量x的运动方程，来获得系统运动的轨迹和响应。
在实际应用中，一般采用有限元方法或类似方法来求解柔体的运动方程，求解刚体的运动方程则常采用欧拉积分或基于Runge-Kutta方法等数值方法。
除了上述的动力学方程以外，还需要考虑其他因素对机械系统的影响，比如摩擦力、已知外力等。
机械设计中的刚柔耦合问题研究引言：机械设计是一门综合性学科，涉及到材料力学、动力学、控制理论等多个学科的知识。
在机械设计中，刚柔耦合问题是一个重要的研究方向。
刚柔耦合是指刚性结构与柔性结构之间的相互作用和协同工作。
本文将从刚柔耦合的定义、应用领域以及研究进展等方面进行论述。
一、刚柔耦合的定义刚柔耦合是指刚性结构与柔性结构之间的相互作用和协同工作。
在机械设计中，刚性结构通常由金属材料构成，具有较高的刚度和稳定性；而柔性结构则由弹性材料或柔性机构构成，具有较高的柔度和适应性。
刚柔耦合的目的是通过刚性结构与柔性结构的协同工作，实现更高效、更精确的机械运动。
二、刚柔耦合的应用领域刚柔耦合技术在机械设计中有着广泛的应用领域。
其中一个典型的应用领域是机器人技术。
机器人通常由刚性机械臂和柔性手指等部件组成。
刚性机械臂用于完成精确的定位和运动控制，而柔性手指则用于抓取和操作物体。
刚柔耦合技术能够使机器人具备更高的操作灵活性和适应性，提高机器人的工作效率和精度。
另一个应用领域是航空航天技术。
在航空航天器的设计中，刚柔耦合技术可以用于改善飞行性能和减轻结构重量。
通过在飞行器的机翼和尾翼等部件中引入柔性结构，可以有效减小结构的质量，提高飞行器的机动性和燃油效率。
三、刚柔耦合问题的研究进展随着科学技术的不断发展，刚柔耦合问题的研究也取得了许多进展。
一方面，研究者通过实验和仿真等手段，深入研究了刚柔耦合系统的动力学特性和控制方法。
另一方面，研究者还通过材料和结构的创新，设计出了许多新型的刚柔耦合结构，如可变刚度材料和柔性机构等。
在刚柔耦合系统的动力学特性研究方面，研究者通过建立数学模型和进行仿真分析，揭示了刚柔耦合系统的振动特性和稳定性。
他们发现，刚柔耦合系统具有非线性、时变和耦合等特点，需要采用先进的控制方法来实现精确的运动控制。
在刚柔耦合结构的设计方面，研究者通过材料和结构的创新，设计出了许多新型的刚柔耦合结构。
例如，可变刚度材料可以通过改变材料的物理性质来实现刚度的调节，从而适应不同的工作环境和任务要求。
刚柔耦合动力学——轻量化协作机器人设计与控制的力学基础——解读《机器人刚柔耦合动力学》尹海斌【期刊名称】《中国机械工程》【年(卷),期】2018(029)024【总页数】4页(P3020-3023)【作者】尹海斌【作者单位】武汉理工大学湖北省数字制造重点实验室,武汉,430070【正文语种】中文1 机器人技术的发展趋势1.1 背景与现状随着技术的发展、社会的进步，人们越来越意识到人与自然和谐相处的重要性，其中最重要的一条就是减少对大自然的索取与排放，为此，人们提出了工业发展的节能减排约束机制。
机器人技术的发展也应该遵循这一工业化发展的大趋势，向节能化方向发展。
另外，随着用工成本的上升、社会老龄化的加剧，机器人越来越被看好，它是一个可以替代人工去做很多繁重和重复性工作的工具；要提高机器人的人工替代率，机器人必须具有一定的智能。
因此，节能与智能是机器人技术发展的两大趋势。
现有的绝大多数机器人结构设计是结构刚度最大化,以减小机器人结构的振动而实现精确的运动定位。
但是，这种最大化刚度结构的机器人用材多、不经济，结构笨重不节能，惯量大而动态性能差，生产效率低。
况且，不存在绝对的刚性结构,一定条件的输入会激励出一定频率的振动，即使设计成最大化刚度结构，机器人在高速重载的工作条件下同样面临着结构振动的问题。
因此，要提高机器人运动的精度(降低柔性结构振动)，往往会以牺牲其性能指标(节能经济、动态性、效率、工作条件)为代价。
机器人大量应用于工农业生产，但其人工替代率仍不足1%，这是因为机器人还不能够如人一般自主适应外界环境和目标的变化，进行自主安全的运动和操作。
柔顺结构或柔顺关节具有很好的适应性能，能够适应环境和目标的变化，能够感知操作者的动作意图，但同时也会存在结构振动从而带来运动控制精度的问题。
柔性机器人轻量节能，对环境和目标的变化具有适应性，但也存在因为结构刚度较低而导致的结构振动的问题。
要想充分利用柔性结构的优点，关键是要解决柔性结构带来的振动问题。

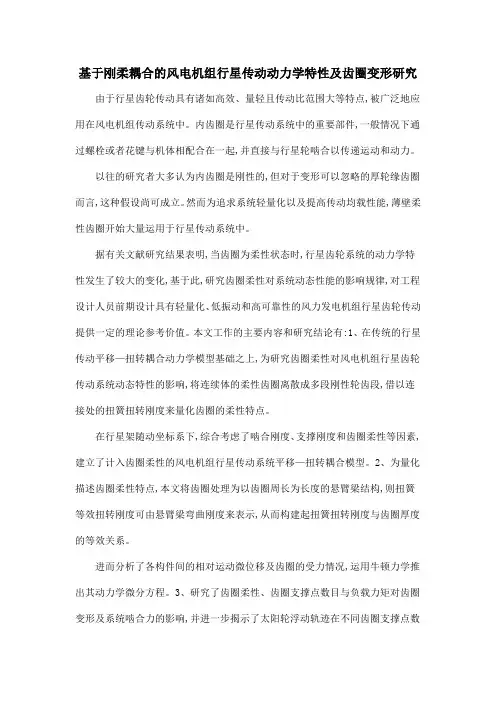

基于刚柔耦合的风电机组行星传动动力学特性及齿圈变形研究由于行星齿轮传动具有诸如高效、量轻且传动比范围大等特点,被广泛地应用在风电机组传动系统中。
内齿圈是行星传动系统中的重要部件,一般情况下通过螺栓或者花键与机体相配合在一起,并直接与行星轮啮合以传递运动和动力。
以往的研究者大多认为内齿圈是刚性的,但对于变形可以忽略的厚轮缘齿圈而言,这种假设尚可成立。
然而为追求系统轻量化以及提高传动均载性能,薄壁柔性齿圈开始大量运用于行星传动系统中。
据有关文献研究结果表明,当齿圈为柔性状态时,行星齿轮系统的动力学特性发生了较大的变化,基于此,研究齿圈柔性对系统动态性能的影响规律,对工程设计人员前期设计具有轻量化、低振动和高可靠性的风力发电机组行星齿轮传动提供一定的理论参考价值。
本文工作的主要内容和研究结论有:1、在传统的行星传动平移—扭转耦合动力学模型基础之上,为研究齿圈柔性对风电机组行星齿轮传动系统动态特性的影响,将连续体的柔性齿圈离散成多段刚性轮齿段,借以连接处的扭簧扭转刚度来量化齿圈的柔性特点。
在行星架随动坐标系下,综合考虑了啮合刚度、支撑刚度和齿圈柔性等因素,建立了计入齿圈柔性的风电机组行星传动系统平移—扭转耦合模型。
2、为量化描述齿圈柔性特点,本文将齿圈处理为以齿圈周长为长度的悬臂梁结构,则扭簧等效扭转刚度可由悬臂梁弯曲刚度来表示,从而构建起扭簧扭转刚度与齿圈厚度的等效关系。
进而分析了各构件间的相对运动微位移及齿圈的受力情况,运用牛顿力学推出其动力学微分方程。
3、研究了齿圈柔性、齿圈支撑点数目与负载力矩对齿圈变形及系统啮合力的影响,并进一步揭示了太阳轮浮动轨迹在不同齿圈支撑点数目下的表现特点。
研究结果表明:工作过程中的柔性齿圈产生较大的弹性变形,致使太阳轮与行星轮啮合力幅值出现长周期波动,且其频谱中出现多个转频成分,经对比发现该转频分别为行星架转频、n倍行星架转频及2n倍行星架转频(n为齿圈支撑点数目)。
