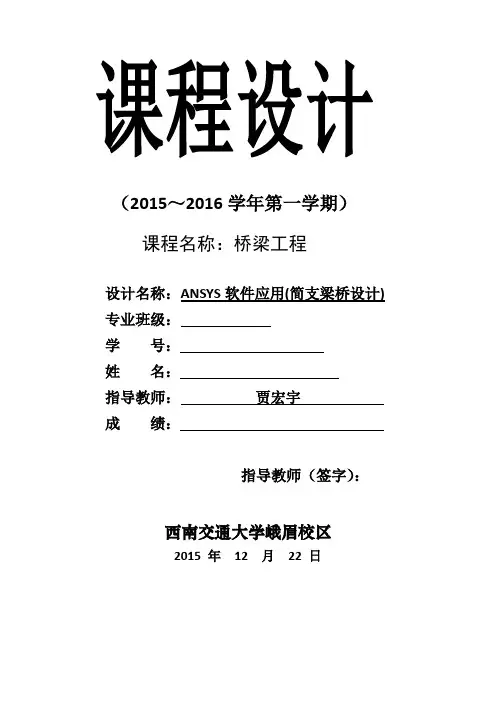

（2015～2016学年第一学期）课程名称：桥梁工程设计名称：ANSYS软件应用(简支梁桥设计) 专业班级：学号：姓名：指导教师：贾宏宇成绩：指导教师（签字）：西南交通大学峨眉校区2015 年12 月22日绪论桥梁的种类繁多，如梁桥、拱桥、钢构桥、悬索桥、斜拉桥等等，不同类型的桥梁可以采用不同的建模方法。
桥梁的分析内容又包括静力分析、施工过程模拟、动荷载响应分析等。
可以看出桥梁的整体分析过程比较复杂。
ANSYS通用有限元软件在土木工程应用分析中可发挥巨大的作用。
我们用它来分析桥梁工程结构，可以很好的模拟各种类型桥梁的受力、施工工况、动荷载的耦合等。
ANSYS程序有丰富的单元库和材料库，几乎可以仿真模拟出任何形式的桥梁。
静力分析中，可以较精确的反应出结构的变形、应力分布、内力情况等；动力分析中，也可精确的表达结构的自振频率、振型、荷载耦合、时程响应等特性。
利用有限元软件对桥梁结构进行全桥模拟分析，可以得出较准确的分析结果。
作为一种重要的工程结构，桥梁的精确分析具有较大的工程价值。
总体上来说，主要的模拟分析过程如下：（1）根据计算数据，选择合适的单元和材料，建立准确的桥梁有限元模型。
（2）施加静力或者动力荷载，选择适当的边界条件。
（3）根据分析问题的不同，选择合适的求解器进行求解。
（4）在后处理器中观察计算结果。
（5）如有需要，调整模型或者荷载条件，重新分析计算。
目录1、桥梁介绍 (2)2、有限元模型 (3)2、1桥梁单元介绍 (3)2、2桥梁简支模型模拟 (5)2、3桥梁桥面模拟 (8)2、4桥梁桥墩模拟 (12)2、5桥梁上加集中荷载 (14)3、结论.................................................................. 错误！未定义书签。
1、桥梁介绍鉴于本人水平有限，仅能模拟设计跨径为30米左右的中桥，此是人生的第一座桥，将它取名为：Lu Er bridge。
《桥梁工程》课程设计学生姓学教学院专业年指导教职单2017年7月目录1.设计资料 (1)1.1题目 (1)1.2设计资料 (1)1。
3设计内容 (3)1。
4参考资料 (3)2。
计算说明书 (5)2.1各种参数计算 (5)2。
2桥面板内力计算 (6)2。
2。
1单悬臂板内力计 (6)2.2.2铰接悬臂板内力计算 (7)2。
2。
3主梁内力计算 (8)2。
2.4横隔梁内力计算 (18)2。
2。
5挠度、预拱度计算 (21)11。
设计资料1。
1题目装配式预应力混凝土简支T 形梁桥计算1.2设计资料1. 主梁细部尺寸单片主梁的梁宽为1.78m ，其细部尺寸如图1-1所示图1—1单片主梁示意图2. 桥梁净空一净14+2米（如图1-2所示）图1—2桥梁横断面示意图3. 跨径和全长（如图1—3所示)图1—3主梁立面图标准跨径主梁30.00b l m =;计算跨径29.50b l m =；预制全长29.96l m =全；4. 上部结构主梁布置图(如图1-4所示）(单位：cm ）图1-4主梁布置图5. 设计荷载公路—Ⅰ级,人群23.0/KN m 。
6. 材料主梁：混凝土强度等级C50，容重263/KN m ；桥梁铺装为C25混凝土垫层厚6。
5~17cm ，容重253/KN m ，沥青混凝土厚2cm;容重243/KN m 。
7. 设计方法杠杆原理法、偏心压力法和极限状态设计法等。
8.设计依据（1）《公路桥涵设计通用规范》（JTG D60-2015）；（2)《混凝土结构设计规范》（GB 50010—2010）；（3)《公路钢筋混凝土及预应力混凝土桥梁设计规范》（JTG D62—2004).1。
3设计内容1.桥面板内力计算计算T梁翼板所构成的铰接悬臂板和悬臂板的设计内力。
2.主梁内力计算1)计算各主梁的荷载横向分布系数；2)计算主梁在荷载作用下跨中截面的弯矩、支点和跨中截面的剪力;3.进行主梁内力组合,并画出主梁弯矩包络图和剪力包络图。
桥梁工程课程设计报告书一、设计资料1桥面净宽净-7 +2 X.5m人行道2 主梁跨径及全长标准跨径l0 =21.70m （墩中心距离）计算跨径 l =21.20m （支座中心距离）主梁全长I全=21.66m （主梁预制长度）3 设计荷载公路— I 级；人群荷载 3.0kN m 24 设计安全等级二级5 桥面铺装沥青表面处厚5cm （重力密度为23kN m3），混凝土垫层厚6cm （重力密度为24 kN m3），T梁的重力密度为25 kN m36 T 梁简图如下图沥青混凝土50mm"水泥混凝土垫层60mm二、设计步骤与方法I •行车道板的内力计算和组合（一）恒载及其内力（以纵向1m宽的板条进行计算）1）每延米板上的恒载g沥青表面g i : 0.05 X1.0 X23 1.15 kN m混凝土垫层g2: 0.06 X1.0 X24 1.44 kN mT 梁翼板自重g3: g30.08 0.14 1.0 25 2.75 kN m2悬臂板长I。
160 1820.71m弯矩M Ag 1gl1 2-5.34 (0.71)2 1.35kNm22）每米宽板条的恒载内力剪力Q Ag gl o 5.34 0.71 3.79 kN（二）汽车车辆荷载产生的内力主梁截面重心位置:11130 160 1811130 18 -2 2160 18 11 130 1841.18 cm则得主梁抗弯惯矩:I c 丄 160 18 113 1601218 1141.2211~21 18122181302130 41.226.63 106m 4结构跨中处单位长度质量m cm cG 15.45 1039.81.577 103 2 2Ns /m混凝土弹性模量E :10取 E 2.80 1010 N / 由以上数据可得简支梁桥的基频:10O.。
6630003.790 Hz31.577 10按照《桥规规定》f 介于1.5Hz 和14Hz 之间，冲击系数按照下式计算:1 1 0.1767Inf 0.0157 1.22由于这是汽车荷载局部加载在 T 梁的翼缘板上，故冲击系数取 1+ =1.223）作用于每米宽板条上的弯距为：Pb 1140 20.82… M Ap 1 I 。
桥梁工程(课程设计)一、教学目标本节课的教学目标是让学生了解桥梁工程的基本概念、结构和设计原理，掌握桥梁工程的主要设计方法和施工技术，培养学生对桥梁工程的兴趣和热情。
具体目标如下：1.知识目标：（1）了解桥梁工程的定义、分类和基本组成；（2）掌握桥梁工程的主要设计原理和施工技术；（3）了解桥梁工程的现状和发展趋势。
2.技能目标：（1）能够运用所学知识分析和解决桥梁工程问题；（2）具备一定的桥梁工程设计和施工能力；（3）能够运用现代技术手段对桥梁工程进行仿真和优化。
3.情感态度价值观目标：（1）培养学生对桥梁工程的热爱和敬业精神；（2）培养学生团结协作、创新进取的精神风貌；（3）增强学生对社会、环境负责的意识。
二、教学内容本节课的教学内容主要包括桥梁工程的基本概念、结构和设计原理，以及桥梁工程的主要设计方法和施工技术。
具体内容包括：1.桥梁工程的基本概念和分类；2.桥梁工程的组成和结构类型；3.桥梁工程的设计原理和设计方法；4.桥梁工程的施工技术和施工；5.桥梁工程的现状和发展趋势。
三、教学方法为了提高教学效果，本节课将采用多种教学方法，包括讲授法、讨论法、案例分析法和实验法等。
具体方法如下：1.讲授法：通过教师的讲解，使学生了解桥梁工程的基本概念、结构和设计原理；2.讨论法：引导学生针对桥梁工程的问题进行讨论，培养学生的思考和表达能力；3.案例分析法：分析典型的桥梁工程案例，使学生掌握桥梁工程的设计方法和施工技术；4.实验法：学生进行桥梁工程的实验，培养学生的动手能力和实践能力。
四、教学资源为了支持教学内容的传授和教学方法的实施，本节课将准备以下教学资源：1.教材：选用权威、实用的桥梁工程教材，为学生提供系统的理论知识；2.参考书：提供丰富的桥梁工程参考书籍，拓展学生的知识视野；3.多媒体资料：制作精美的PPT、动画和视频，形象直观地展示桥梁工程的特点和魅力；4.实验设备：准备齐全的桥梁工程实验设备，为学生提供实践操作的机会。
桥梁工程课程设计任务书一、设计题目预应力混凝土简支T梁桥设计二、基本设计资料1.跨度和桥面宽度1)标准跨径：25.00m+学号后两位x0.1m2)计算跨径：24.50m（支座中心距离）+学号后两位x0.1m3)主梁全长：24.96m（主梁预制长度）+学号后两位x0.1m4)桥面净空：净7m（行车道）＋2×1.25m人行道2.技术标准1)设计荷载标准：公路－Ⅱ级，人行道和栏杆自重线密度按单侧6kN/m计算，人群荷载3kN/m22)环境标准：Ⅰ类环境3)设计安全等级：一级3.主要材料1)混凝土：混凝土简支梁及横隔板采用C40混凝土，混凝土重度按26kN/m³计；桥面铺装上层采用0.1m沥青混凝土，下层为0.08～0.12m的C40混凝土，沥青混凝土重度按23kN/ m³,混凝土重度按25kN/ m³计。
2)钢束采用GB/T5224-2003 φs15.2高强低松弛钢绞线，其抗拉标准强度为1860Mpa，钢筋：主筋用HRB400，其它用HPB300。
4.构造形式及截面尺寸（参照所提供通用图）如图1所示，全桥共由4片T形梁组成，T梁细部尺寸详见附图；桥上的横坡为双向2%，坡度由C40混凝土混凝土桥面铺装控制。
5.计算方法极限状态设计法。
6.设计依据1)《公路桥涵设计通用规范》（JTG D60-2015）；2)《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG3362-2018)。
7.参考资料1)《结构设计原理》教材；2)《桥梁工程概论》，李亚东主编，西南交通大学出版社，2014年2月，第三版；3)《桥梁工程》，姚玲森主编，人民交通出版社，2008年7月。
三、基本要求设计内容（总分70分）①计算主梁的荷载横向分布系数，包括边、中梁，手算为主（30分）②主梁的内力计算，手算、软件计算均可（40分）四、加分项设计内容（总分30分）1.持久状况下承载能力极限状态下主梁强度验算（+20分）2.持久状况下正常使用极限状态下主梁挠度验算（+10分）五、设计要求计算说明书要内容全面，条理清晰，数据正确；图纸要求格式标准，数据准确，粗细分明，布局美观。
桥梁工程课程设计完整版一：桥梁工程课程设计完整版1. 引言本是桥梁工程课程设计的完整版，旨在对桥梁工程进行全面细致的设计和分析。
本课程设计涵盖了桥梁工程的各个方面，包括设计要求、施工方案、材料选择、结构分析等。
2. 设计要求2.1 桥梁的功能要求2.2 桥梁的工作环境要求2.3 桥梁的荷载要求2.4 桥梁的使用年限要求2.5 桥梁的安全性要求2.6 桥梁的经济性要求3. 桥梁的基本参数3.1 跨径3.2 桥宽3.3 桥高3.4 支座类型3.5 基础类型4. 材料选择4.1 桥面铺装材料4.2 桥梁主要构件材料4.3 防腐材料4.4 各种连接材料5. 结构分析5.1 静力分析5.2 动力分析5.3 稳定性分析5.4 疲劳分析5.5 桥梁振动分析6. 施工方案6.1 承包方式6.2 施工流程6.3 施工安全措施6.4 施工设备选型6.5 施工组织7. 经济性分析7.1 桥梁建设投资7.2 桥梁运营成本7.3 桥梁维护费用7.4 桥梁使用寿命8. 附件清单：附件一：桥梁设计图纸附件二：桥梁计算报告附件三：材料选型表格附件四：施工方案说明书9. 法律名词及注释：9.1 桥梁设计规范：桥梁设计的法律依据。
9.2 施工组织设计：施工过程中的组织管理。
9.3 承包方式：桥梁工程的承包方式。
---二：桥梁工程课程设计完整版1. 引言本为桥梁工程课程设计的完整版，旨在为学生提供详细的桥梁设计指南。
本涵盖了桥梁工程的各个方面，包括设计基本原理、结构分析、材料选择、施工方案等内容。
2. 设计基本原理2.1 桥梁设计的目标2.2 桥梁设计的要求2.3 桥梁工作原理3. 结构分析3.1 桥梁荷载分析3.2 桥梁受力分析3.3 桥梁承载能力计算4. 桥梁材料选择4.1 桥梁主要构件材料的选择4.2 桥面铺装材料的选择4.3 防腐材料的选择5. 桥梁施工方案5.1 施工组织设计5.2 施工流程安排5.3 施工工艺和设备选择6. 桥梁验收与维护6.1 桥梁验收标准6.2 桥梁维护方法6.3 桥梁维护周期7. 附件清单：附件一：桥梁设计图纸附件二：结构分析计算表格附件三：材料选型表格附件四：施工组织设计报告8. 法律名词及注释：8.1 桥梁设计规范：桥梁设计的法律依据和技术要求。
桥梁工程课程设计（完整）一、设计背景桥梁作为我国基础设施的重要组成部分，承担着连接区域、促进经济发展的重任。
为了培养具备桥梁设计、施工和管理能力的专业人才，本次课程设计旨在让学生深入了解桥梁工程的基本原理，掌握桥梁设计的方法和步骤，提高实际操作能力。
二、设计任务本次桥梁工程课程设计的主要任务为：设计一座中等跨度的钢筋混凝土梁桥。
设计内容包括：桥型选择、结构计算、图纸绘制、施工组织设计等方面。
三、设计步骤1. 调研与分析（1）收集相关资料：查阅桥梁工程相关书籍、规范、案例等，了解桥梁设计的基本原则和流程。
（2）现场考察：对设计地点进行实地考察，了解地形、地貌、水文、地质等情况。
（3）分析需求：根据交通流量、车辆荷载、桥梁功能等因素，确定桥梁的规模、结构形式和主要技术指标。
2. 桥型选择根据调研分析结果，选择合适的桥型。
本次设计选用中等跨度的钢筋混凝土梁桥，主要优点如下：（1）结构简单，施工方便，造价较低。
（2）适用范围广，可满足不同地形、地质条件。
（3）承载能力较强，能满足设计年限内的交通需求。
3. 结构计算（1）确定计算模型：根据桥梁结构特点，建立合理的计算模型。
（2）荷载分析：分析桥梁所承受的永久荷载、可变荷载和偶然荷载。
（3）内力计算：计算桥梁各构件在荷载作用下的内力，包括弯矩、剪力、轴力等。
（4）截面设计：根据内力计算结果，进行桥梁各构件的截面设计。
4. 图纸绘制根据结构计算结果，绘制桥梁施工图，包括总布置图、结构详图、施工详图等。
5. 施工组织设计（1）编制施工方案：明确施工方法、工艺流程、施工顺序等。
（2）施工进度计划：合理安排施工周期，确保工程按时完成。
（3）施工质量控制：制定质量保证措施，确保工程质量。
（4）施工安全管理：制定安全生产措施，确保施工安全。
通过本次桥梁工程课程设计，学生将掌握桥梁设计的基本方法和步骤，提高实际操作能力。
在设计过程中，要注重理论联系实际，充分发挥创新精神，为今后从事桥梁工程领域的工作奠定坚实基础。
桥梁工程的课程设计一、课程目标知识目标：1. 学生能够理解桥梁工程的基本概念、分类和结构特点；2. 学生能够掌握桥梁工程中的力学原理和主要受力分析方法；3. 学生能够了解桥梁施工过程及关键工序；4. 学生能够认识桥梁工程中的材料选择及性能要求。
技能目标：1. 学生能够运用所学的桥梁工程知识，分析并解决实际问题；2. 学生能够设计简单的桥梁结构，并进行初步的受力分析；3. 学生能够通过团队合作，完成桥梁模型的制作和展示；4. 学生能够运用科技手段，收集和整理桥梁工程相关资料。
情感态度价值观目标：1. 培养学生对桥梁工程领域的兴趣，激发探索精神；2. 培养学生热爱祖国，关注国家基础设施建设；3. 培养学生尊重科学、严谨求实的态度；4. 培养学生团队协作精神，提高沟通和表达能力。
课程性质：本课程为桥梁工程入门课程，以理论教学和实践操作相结合的方式，让学生全面了解桥梁工程的基本知识。
学生特点：初三学生具有一定的物理和数学基础，对工程领域有好奇心，但缺乏实际操作经验。
教学要求：结合学生特点，注重理论知识与实践操作的结合，通过案例分析、团队合作等形式，提高学生的实践能力和创新能力。
在教学过程中，关注学生的个体差异，因材施教，确保课程目标的达成。
二、教学内容1. 桥梁工程概述：介绍桥梁的定义、分类、发展历程及在我国的应用；教材章节：《桥梁工程》第一章内容列举：桥梁的定义、分类、发展简史、桥梁工程的地位与作用。
2. 桥梁结构及受力分析：讲解桥梁的主要结构类型、受力特点及分析方法；教材章节：《桥梁工程》第二章内容列举：桥梁结构类型、力学原理、受力分析方法、稳定性分析。
3. 桥梁材料及性能要求：介绍桥梁工程中常用的材料及其性能要求；教材章节：《桥梁工程》第三章内容列举：钢材、混凝土、木材等桥梁工程常用材料及其性能指标。
4. 桥梁施工技术：讲解桥梁施工的基本工序、施工方法及质量控制；教材章节：《桥梁工程》第四章内容列举：施工准备、桥梁下部结构施工、桥梁上部结构施工、施工质量控制。
西南交通大学桥梁工程课程设计――预应力混凝土简支梁桥设计任务(计算书)姓名：xx学号：2013xxxx序号：xx班级：2013级土木xx班指导教师：xx二〇一六年十月目录第一章设计依据51.1 设计规范5 1.2 方案简介及上部结构主要尺寸51.3 基本参数6 1.3.1 设计荷载6 1.3.2 跨径及桥宽6 1.3.3 主要材料(参数查规范) 6 1.3.4 材料参数61.4 计算模式及主梁内力计算采用的方法7 1.5 本章小结7第2章荷载横向分布系数计算82.1主梁梁端的荷载横向分布系数计算82.2 主梁跨中的荷载横向分布系数计算8 2.2.1 1号梁的跨中横向分布系数9 2.2.2 2号梁的跨中横向分布系数10 2.2.3 3号梁的跨中横向分布系数102.3 本章小结11第3章主梁内力计算123.1主要参数计算123.2主梁作用效应计算12 3.2.1 永久作用效应计算12 3.2.2 可变作用效应133.3 主梁作用效应组合（不含预应力）17 3.4 本章小结18第4章预应力钢束设计194.1 钢束估算（1号梁）19 4.2 钢束布置（1号梁）204.3 预应力损失计算22 4.4 本章小结28第5章主梁验算295.1 承载能力验算29 5.2 抗裂性验算31 5.3持久状况预应力混凝土构件应力验算32 5.4 短暂状况预应力混凝土构件应力验算34 5.5 刚度验算35 5.6 本章小结36参考文献36第一章 设计依据1.1 设计规范1.中华人民共和国行业标准《公路桥涵设计通用规范》（JTG D60-2015）；2.中华人民共和国行业标准《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004）。
1.2 方案简介及上部结构主要尺寸本桥是某一级公路上的一座5梁式后张法预应力混凝土简支T 梁桥，设计安全等级为二级，设计荷载等级采用公路—I 级，设计时速为60km/h 。
该桥按上下行分左右幅分离式布置，单幅桥面行车道宽度为10.5m （三车道），单幅桥面总宽度为11.50m ，防撞栏杆宽度为50cm 。
梁全长为40.96m(按序号依次递减，每人相差0.1m)，计算跨度为39.76m(按序号依次递减，每人相差0.1m)，梁高2.50米；主梁中心距2.40m ，T 梁之间采用湿接缝连接，湿接缝宽度为50cm 。
T 梁混凝土设计标号为C50。
桥面铺装为8cm 厚W8级C40防水混凝土铺装层+7cm 厚沥青混凝土铺装层。
桥台采用重力式U 型桥台。
图1-1 T 梁半立面图（单位：cm ）图1-2 T 梁 A-A 断面图（单位：cm ）图1-3 T 梁 B-B 断面图（单位：cm ）图1-4 单幅桥横截面尺寸（单位：cm ）51.3 基本参数1.3.1 设计荷载公路-I 级，无人群荷载。
1.3.2 跨径及桥宽本桥T 梁长度为26.66m ，T 梁计算跨径为25.46m 。
桥梁单幅总宽度11.50m ，由5根T 梁组成，设置有两片端横隔板和三片中横隔板。
桥面设计为3车道，栏杆与防撞墙按2.5kN/m 计算。
1.3.3 主要材料(参数查规范)T 梁混凝土：C50混凝土；现浇湿接缝及现浇横隔板接头混凝土：C50混凝土；铺装层混凝土：上层为7cm 厚沥青混凝土，下层为8cm 厚W8级C40防水混凝土； 预应力钢绞线：符合《预应力混凝土用钢绞线》GB/T5224-2003的七股钢绞线，即直径15.2mm 的高强度低松弛钢绞线，其抗拉强度标准值1860MPa ，张拉控制应力：σcon =0.75 f pk =1395MPa 。
普通钢筋：直径≥12mm 采用HRB335钢筋，直径 <12mm 采用R235钢筋。
T 梁预应力张拉锚固时龄期为28d 和平均湿度90%。
预应力钢绞线张拉顺序同钢束编号.1.3.4 材料参数（1）C50混凝土：查JTG D62-2004 第3.1.3~3.1.6 条，可得 弹性模量：E c =34500MPa轴心抗压强度设计值：f cd =22.4MPa 轴心抗拉强度设计值：f td =1.83MPa 轴心抗压强度标准值：f ck =32.4MPa 轴心抗拉强度标准值：f tk =2.65MPa 容重：26.0kN/m3 剪切模量G c =0.4E c（2）C50 混凝土铺装层：查JTG D60-2015 第4.2.1 条，可得 容重：26.0kN/m3（3）沥青混凝土铺装层：查JTG D60-2015 第4.2.1 条，可得 容重：24.0kN/m3（4）钢绞线：查JTG D62-2004 第3.2.2~3.2.4 条，可得 弹性模量： E p =195000MPa 抗拉强度设计值：f pd =1260MPa 抗拉强度标准值：f pk =1860MPa张拉控制应力：σcon =0.75 f pk =1395MPa1.4 计算模式及主梁内力计算采用的方法（1）T梁的横向分布系数计算：梁端按“杠杆原理法”计算，跨中按“修正刚性横梁法”计算；（2）T梁按A类预应力混凝土构件设计；(JTG D62-2004第6.3.1条)1.5 本章小结本章主要介绍了设计的以基本资料、依据和数据取值。
第2章 荷载横向分布系数计算由于本桥各T 梁之间采用混凝土湿接缝刚性连接，且在梁支点、四分之一跨和跨中截面均有横隔梁，故荷载横向分布系数在梁端可按“杠杆原理法”计算、在跨中可按“修正刚性横梁法”计算。
2.1主梁梁端的荷载横向分布系数计算支点截面的荷载横向分布系数 0 m 按“杠杆原理法”计算，如图绘制影响线并进行布载：51号梁2号梁3号梁汽车0.6042汽车0.8542汽车0.8542图 2-1 计算m 的加载图式（尺寸单位：cm ）0图2-1 计算m 0的加载图2.2 主梁跨中的荷载横向分布系数计算1.计算主梁抗弯和抗扭惯矩（近似按照图2-2所示截面计算,c i 为矩形截面抗扭刚度系数)图2-2b 1=240cm t 1=240×16+40×10240=17.67cmb 2=18cm t 2=250−34.5−17.67=197.83cm b 3=44cm t 3=28+132=34.5cm故上翼缘板b 1t 1=24017.67=13.6>10⁄⁄查表得c 1=13 梁肋b 2t 2=197.8318=11.0>10⁄⁄查表得c 2=13 下翼缘板b 3t 3=4434.5=1.28⁄⁄查表得c 3=0.174 y c =240×17.67×17.672+18×197.83×(17.67+197.832)+44×34.5×（17.67+197.83+34.52）240×17.67+18×197.83+44×34.5=86.48cmI z−z =0.67m 4 I T =∑c i b i t i 3=0.012m 42.计算抗扭修正系数β∑a i 2=(4.82+2.42+0)×2=57.6m 2 β=11+nL 2GI T 12EI ∑a i 2=11+5×25.462×0.4E×0.01212E×0.67×57.6=0.9675 （取G =0.4E ）2.2.1 1号梁的跨中横向分布系数η11=1n +βa 1×a 1∑a i 2=15+0.9675×4.8×4.857.6=0.5870 η15=1n +βa 1×a 5∑a i 2=15−0.9675×4.8×4.857.6=−0.18701号梁图2-3 计算1号梁跨中横向分布系数的加载图1号梁的横向分布系数：二车道布置时 m c1=0.5830+0.4378+0.3330+0.18792=0.7708三车道布置时，考虑车道折减后 m c1=0.5830+0.4378+0.3330+0.1879+0.0831−0.06202×0.78=0.6095取两种情况的较大值m c1=0.77082.2.2 2号梁的跨中横向分布系数η21=1n +βa2×a1∑a i2=15+0.9675×2.4×4.857.6=0.3935η25=1n +βa2×a5∑a i2=15−0.9675×2.4×4.857.6=0.00652号梁图2-4 计算2号梁跨中横向分布系数加载图2号梁的横向分布系数：二车道布置时m c2=0.3915+0.3189+0.2665+0.19402=0.5854三车道布置时，考虑车道折减后m c2=0.3915+0.3189+0.2665+0.1940+0.1415+0.06902×0.78=0.5387取两种情况的较大值m c2=0.58542.2.3 3号梁的跨中横向分布系数η31=1n +βa3×a1∑a i2=15+0.9675×0×4.857.6=0.2η35=1n +βa3×a5∑a i2=15−0.9675×0×4.857.6=0.23号梁图 2-5 跨中的横向分布系数计算图示（尺寸单位：cm）图2-5 计算3号梁跨中横向分布系数加载图3号梁的横向分布系数：=0.4000二车道布置时m c3=0.2×42×0.78=0.4680三车道布置时，考虑车道折减后m c3=0.2×62取两种情况的较大值m c3=0.46802.3 本章小结综合2.1和2.2知：表2-1 T梁的荷载横向分布系数本章主要介绍了荷载横向分布系数的计算方法和过程，思路比较清晰，需要特别注意是加载的车道数的确定第3章主梁内力计算3.1主要参数计算1.T 梁基频：主梁计算跨度：L=25.46m；混凝土弹性模量：E = 3.45×1010 Pa跨中截面的截面惯性矩： I z-z = 0.67 m4跨中处延米结构重量：q=38.60kN/m跨中处延米结构质量：m c=qg =38.60×10009.81=3934.76kg/m查教材《桥梁工程概论》第63页，知简支梁桥的基频可采用下列公式估算：f=π2l2√EI z−zm c=π2×25.462√3.45×1010×0.673934.76=5.8734Hz2.冲击系数：查JTG D60-2015第4.3.2条知：μ=0.1767lnf−0.0157=0.2971 3.2主梁作用效应计算3.2.1 永久作用效应计算1. 一期永久作用预制主梁自重：G1=0.8549×26.66×26=592.58kN预制主梁的单侧横隔梁自重：G2=[190−182×（250−16−28−40×102−1322）]×20×10−6×26×5=45.32kN故边梁的一期永久作用集度：g边1=(G1+G2)26.66=23.93kN/m中梁的一期永久作用集度：g中1=(G1+2×G2)26.66=25.63kN/m2.二期永久作用现浇T梁一侧翼板集度：q1=0.16×0.25×26=1.04kN/m主梁一侧现浇部分横隔梁集度：q2=0.25×0.2×2.06×2626.66×5=0.50kN/m7cm厚沥青混凝土铺装集度：边梁q3=0.07×1.9×24=3.19kN/m中梁q3=0.07×2.4×24=4.03kN/m8cm厚w8级C40防水混凝土铺装集度：q4=0.08×2.4×26=4.99kN/m 两侧混凝土防撞栏分摊给五片主梁的集度：q5=2.5kN/m故边梁的一期永久作用集度：g边2=q1+q2+q3+q4+q5=12.22kN/m中梁的一期永久作用集度： g 中2=2q 1+2q 2+q 3+q 4+q 5=14.60kN/m 3.计算永久作用效应如图所示，设x 为计算截面离左端支座截面的距离α=xl1-aaM 影响线V 影响线图3-1永久作用效应计算简图主梁弯矩和剪力计算公式分别为：M α=12α（1−α）l 2gQ α=12（1−2α）lg3.2.2 可变作用效应1.车道荷载的取值根据JTG D60-2015第4.3.1条，公路-I 级的均布荷载标准值q k 和集中荷载标准值P k 为： q k =10.5kN/m计算弯矩时：P k =2(L 0+130)=2(25.46+130)=310.92kN 计算剪力时：P k =310.92×1.2=373.10kN 2.计算可变作用效应 在可变作用效应计算中，对于横向分布系数和取值作如下考虑：支点处横向分布系数取 m 0，从支点至第一根横梁段（四分点处），横向分布系数从 m 0 直线过渡到 m c ，其余梁段均取 m c 。
