高考物理电磁学知识点之电磁感应经典测试题

  • 格式：doc
  • 大小：798.00 KB
  • 文档页数：18

高考物理电磁学知识点之电磁感应经典测试题一、选择题1．穿过一个单匝闭合线圈的磁通量始终为每秒均匀增加2Wb，则（）A．线圈中感应电动势每秒增加2VB．线圈中感应电动势始终为2VC．线圈中感应电动势始终为一个确定值，但由于线圈有电阻，电动势小于2VD．线圈中感应电动势每秒减少2V2．如图所示，用粗细均匀的同种金属导线制成的两个正方形单匝线圈a、b，垂直放置在磁感应强度为B的匀强磁场中，a的边长为L，b的边长为2L。

当磁感应强度均匀增加时，不考虑线圈a、b之间的影响，下列说法正确的是（）A．线圈a、b中感应电动势之比为E1∶E2＝1∶2B．线圈a、b中的感应电流之比为I1∶I2＝1∶2C．相同时间内，线圈a、b中产生的焦耳热之比Q1∶Q2＝1∶4D．相同时间内，通过线圈a、b某截面的电荷量之比q1∶q2＝1∶43．如图所示，L是自感系数很大的线圈，但其自身的电阻几乎为零。

A和B是两个完全相同的小灯泡。

下列说法正确的是（）A．接通开关S瞬间，A灯先亮，B灯不亮B．接通开关S后，B灯慢慢变亮C．开关闭合稳定后，突然断开开关瞬间，A灯立即熄灭、B灯闪亮一下D．开关闭合稳定后，突然断开开关瞬间，A灯、B灯都闪亮一下4．如图所示，一带铁芯线圈置于竖直悬挂的闭合铝框右侧，与线圈相连的导线abcd内有水平向里变化的磁场．下列哪种变化磁场可使铝框向左偏离 ( )A．B．C．D．5．如图所示，用粗细均匀的铜导线制成半径为r、电阻为4R的圆环，PQ为圆环的直径，在PQ的左右两侧均存在垂直圆环所在平面的匀强磁场，磁感应强度大小均为B，但方向相反，一根长为2r、电阻为R的金属棒MN绕着圆心O以角速度ω顺时针匀速转动，金属棒与圆环紧密接触。

下列说法正确的是（）A．金属棒MN两端的电压大小为2B rωB．金属棒MN中的电流大小为2 2B r R ωC．图示位置金属棒中电流方向为从N到MD．金属棒MN转动一周的过程中，其电流方向不变6．在倾角为θ的两平行光滑长直金属导轨的下端，接有一电阻R，导轨自身的电阻可忽略不计，有一匀强磁场与两金属导轨平面垂直，方向垂直于导轨面向上。

质量为m，电阻可不计的金属棒ab，在沿着导轨面且与棒垂直的恒力F作用下沿导轨匀速上滑，上升高度为h，如图所示，则在此过程中（）A．恒力F在数值上等于mgsinθB．恒力F对金属棒ab所做的功等于mghC．恒力F与重力的合力对金属棒ab所做的功等于电阻R上释放的焦耳热D．恒力F与重力的合力对金属棒ab所做的功等于零7．如图所示，使一个水平铜盘绕过其圆心的竖直轴OO'转动，且假设摩擦等阻力不计，转动是匀速的.现把一个蹄形磁铁水平向左移近铜盘，则A ．铜盘转动将变快B ．铜盘转动将变慢C ．铜盘仍以原来的转速转动D ．因磁极方向未知，无法确定8．如图所示两个线圈绕在同一根铁芯上，其中一线圈通过开关与电源连接，另一线圈与远处沿南北方向水平放置在纸面内的直导线连接成回路。

将一小磁针用一弹性细丝悬挂在直导线正上方，开关断开时小磁针处于静止状态。

下列说法正确的是（ ）A ．闭合开关小磁针N 极朝垂直纸面向里转动，接着回到原位B ．闭合开关，小磁针N 极朝垂直纸面向里转动，并保持在转动后的位置C ．开关从闭合状态断开，小磁针N 极不发生偏转D ．开关从闭合状态断开，小磁针N 极朝垂直纸面向里转动，接着回到原位9．如图所示的电路中，电源的电动势为E ，内阻为r ，电感L 的电阻不计，电阻R 的阻值大于灯泡D 的阻值，在0t =时刻闭合开关S ，经过一段时间后，在1t t =时刻断开S ，下列表示灯D 中的电流（规定电流方向A B →为正）随时间t 变化的图像中，正确的是（ ）A ．B ．C ．D ．10．如图甲所示，矩形线圈位于一变化的匀强磁场内，磁场方向垂直线圈所在的平面（纸面）向里，磁感应强度B随时间t的变化规律如图乙所示．用I表示线圈中的感应电流，取顺时针方向的电流为正．则下图中的I-t图像正确的是 ( )A．B．C．D．11．有一种自行车，它有能向自行车车头灯泡供电的小型发电机，其原理示意图如图甲所示，图中N，S是一对固定的磁极，磁极间有一固定的绝缘轴上的矩形线圈，转轴的一端有一个与自行车后轮边缘结束的摩擦轮．如图乙所示，当车轮转动时，因摩擦而带动摩擦轮转动，从而使线圈在磁场中转动而产生电流给车头灯泡供电．关于此装置，下列说法正确的是（）A．自行车匀速行驶时线圈中产生的是直流电B．小灯泡亮度与自行车的行驶速度无关C．知道摩擦轮与后轮的半径，就可以知道后轮转一周的时间里摩擦轮转动的圈数D．线圈匝数越多，穿过线圈的磁通量的变化率越大12．如图所示，A和B是电阻为R的电灯，L是自感系数较大的线圈，当S1闭合、S2断开且电路稳定时，A、B亮度相同，再闭合S2，待电路稳定后将S1断开，下列说法中，正确的是（）A．B灯逐渐熄灭B．A灯将比原来更亮一些后再熄灭C．有电流通过B灯，方向为c→dD．有电流通过A灯，方向为b→a13．如图所示,闭合线圈上方有一竖直放置的条形磁铁,磁铁的N极朝下．当磁铁向下运动时(但未插入线圈内部)()A．线圈中感应电流的方向与图中箭头方向相同,磁铁与线圈相互吸引B．线圈中感应电流的方向与图中箭头方向相反,磁铁与线圈相互排斥C．线圈中感应电流的方向与图中箭头方向相反,磁铁与线圈相互吸引D．线圈中感应电流的方向与图中箭头方向相同,磁铁与线圈相互排斥14．如图所示，一个有矩形边界的匀强磁场区域，磁场方向垂直纸面向内．一个三角形闭合导线框，由位置1（左）沿纸面匀速运动到位置2（右）．取线框刚到达磁场边界的时刻为计时起点（t=0），规定逆时针方向为电流的正方向，则图中能正确反映线框中电流号时间关系的是（）A．B．C．D．15．某兴趣小组探究断电自感现象的电路如图所示。

闭合开关S，待电路稳定后，通过电阻R的电流为I1，通过电感L的电流为I2，t1时刻断开开关S，下列图像中能正确描述通过电阻R的电流I R和通过电感L的电流I L的是（）A．B．C．D．16．航母上飞机弹射起飞是利用电磁驱动来实现的。

电磁驱动原理如图所示,在固定线圈左右两侧对称位置放置两个闭合金属圆环，铝环和铜环的形状、大小相同，已知铜的电阻率较小,则合上开关S的瞬间（）A．两个金属环都向左运动B．两个金属环都向右运动C．从左侧向右看，铝环中感应电流沿顺时针方向D．铜环受到的安培力小于铝环受到的安培力17．如图甲所示，竖直放置的螺线管与导线abcd构成回路，导线所围区域内有一垂直纸面向里的匀强磁场，螺线管正下方水平桌面上有一导体圆环。

导线abcd所围区域内磁场的磁感应强度按图乙中哪一种图线随时间变化时，导体圆环对桌面的压力将小于环的重力（）A．B．C． D．18．如图所示的情况中，线圈中能产生感应电流的是（）A．B．C．D．19．如图所示，ab和cd是位于水平面内的平行金属轨道，轨道间距为l，其电阻可忽略不计。

ac之间连接一阻值为R的电阻。

ef为一垂直于ab和cd的金属杆，它与ab和cd接触良好并可沿轨道方向无摩擦地滑动，其电阻可忽略。

整个装置处在匀强磁场中，磁场方向与导轨平面垂直，磁感应强度为B。

当施外力使杆ef以速度v向右匀速运动时，杆ef所受的安培力为（）A． B． C． D．20．如图所示，在光滑水平面上，有一个粗细均匀的单匝正方形闭合线框abcd．t=0时刻，线框在水平外力的作用下，从静止开始向右做匀加速直线运动，bc边刚进入磁场的时刻为t1，ad边刚进入磁场的时刻为t2，设线框中产生的感应电流的大小为i，ad边两端电压大小为U，水平拉力大小为F，则下列i、U、F随运动时间t变化关系图像正确的是A．B．C．D ．21．如图所示，竖直放置的矩形导线框MNPQ 边长分别为L 和2L ，M 、N 间连接水平的平行板电容器，两极板间距为d ，虚线为线框中轴线，虚线右侧有垂直线框平面向里的匀强磁场。

两极板间有一质量为m 、电荷量为q 的带负电油滴恰好处于平衡状态，已知重力加速度为g ，则下列磁场磁感应强度大小B 的变化情况及其变化率分别是（ ）A ．正在减小，2ΔΔ2B mgd t qL = B ．正在减小，2ΔΔB mgd t qL = C ．正在增强，2ΔΔ2B mgd t qL = D ．正在增强，2ΔΔB mgd t qL = 22．如图所示，平行导轨间有一矩形的匀强磁场区域，细金属棒PQ 沿导轨从MN 处匀速运动到M ′N ′的过程中，棒上感应电动势E 随时间t 变化的图示，可能正确的是( )A ．B ．C ．D ．23．一矩形线圈位于一个方向垂直线圈平面向里的磁场中，如图a所示，磁感应强度B随t 的变化规律如图b所示。

以I表示线圈中的感应电流，以图a线圈上箭头所示方向的电流为正，则以下的i-t图中正确的是：（）A．B．C．D．24．如选项图所示，A中线圈有一小缺口，B、D中匀强磁场区域足够大，C中通电导线位于水平放置的闭合线圈某一直径的正上方．其中能产生感应电流的是()A．B．C．D．25．如图，矩形闭合导体线框在匀强磁场上方，由不同高度静止释放，用t1、t2分别表示线框ab边和cd边刚进入磁场的时刻．线框下落过程形状不变，ab边始终保持与磁场水平边界线OO′平行，线框平面与磁场方向垂直．设OO′下方磁场区域足够大，不计空气阻力影响，则下列图像不可能反映线框下落过程中速度v随时间t变化的规律（）A ．B ．C ．D ．【参考答案】***试卷处理标记，请不要删除一、选择题1．B解析：B【解析】【分析】【详解】ABD ．磁通量始终保持每秒钟均匀地增加2Wb ，则2Wb2V 1s t ∆Φ==∆根据法拉第电磁感应定律2V E N t ∆Φ==∆可知E =2V 保持不变，故B 正确，AD 错误；C ．线圈中产生的感应电动势的大小与线圈的电阻无关，故C 错误； 故选B 。

2．B解析：B【解析】【分析】【详解】A ．根据法拉第电磁感应定律可知 n n BS E t t Φ==而S =l 2，因此电动势之比为1：4，故A 错误。

B ．线圈中电阻4l R S ρ= 其中S 0为横截面积，l 为边长，故电阻之比为1：2，由欧姆定律可知E I R=则电流之比为1：2，故B 正确。

C ．焦耳定律 Q =I 2Rt电流之比为1：2，电阻之比为1：2；则相同时间内焦耳热之比为1：8，故C 错误。

D ．根据q n RΦ= 可知 △Φ=BS=Bl 2故电荷量之比为1：2，故D 错误。

故选B 。

3．C解析：C【解析】【分析】【详解】AB ．当开关S 闭合瞬间，两灯立即有电压，同时发光，由于线圈的电阻几乎为零，B 灯被线圈短路，由亮变暗，直到不亮，选项AB 错误；CD ．当开关S 断开瞬间，A 灯没有电压，立即熄灭。

合集下载

高中物理电磁感应测试题及参考答案

高中物理电磁感应测试题及参考答案

高中物理电磁感应测试题及参考答案一、单项选择题：（每题3分，共计18分）1、下列说法中正确的有：（）A、只要闭合电路内有磁通量，闭合电路中就有感应电流产生B、穿过螺线管的磁通量发生变化时，螺线管内部就一定有感应电流产生C、线框不闭合时，若穿过线圈的磁通量发生变化，线圈中没有感应电流和感应电动势D、线框不闭合时，若穿过线圈的磁通量发生变化，线圈中没有感应电流，但有感应电动势2、根据楞次定律可知感应电流的磁场一定是：（）A、阻碍引起感应电流的磁通量；B、与引起感应电流的磁场反向；C、阻碍引起感应电流的磁通量的变化；D、与引起感应电流的磁场方向相同。

3、穿过一个单匝闭合线圈的磁通量始终为每秒均匀增加2Wb,则（）A.线圈中感应电动势每秒增加2VB.线圈中感应电动势每秒减少2VC.线圈中感应电动势始终为一个确定值，但由于线圈有电阻，电动势小于2VD.线圈中感应电动势始终为2V4、在竖直向上的匀强磁场中，水平放置一个不变形的单匝金属圆线圈，规定线圈中感应电流的正方向如图1所示，当磁场的磁感应强度B随时间如图2变化时，图3中正确表示线圈中感应电动势E变化的是（）A． B． C． D．5、如图所示，竖直放置的螺线管与导线abcd构成回路，导线所在区域内有一垂直纸面向里的变化的匀强磁场，螺线管下方水平桌面上有一导体圆环，导线abcd所围区域内磁场的磁感强度按下列哪一图线所表示的方式随时间变化时，导体圆环将受到向上的磁场作用力（）6.粗细均匀的电阻丝围成的正方形线框置于有界匀强磁场中，磁场方向垂直于线框平面，其边界与正方形线框的边平行，现使线框以同样大小的速度沿四个不同方向平移出磁场，如图所示，则在移动过程中线框的一边a、b两点间电势差绝对值最大的是（）二、多项选择题：（每题4分，共计16分）7、如图所示，导线AB可在平行导轨MN上滑动，接触良好，轨道电阻不计电流计中有如图所示方向感应电流通过时，AB的运动情况是：（）A、向右加速运动；B、向右减速运动；C、向右匀速运动；D、向左减速运动。

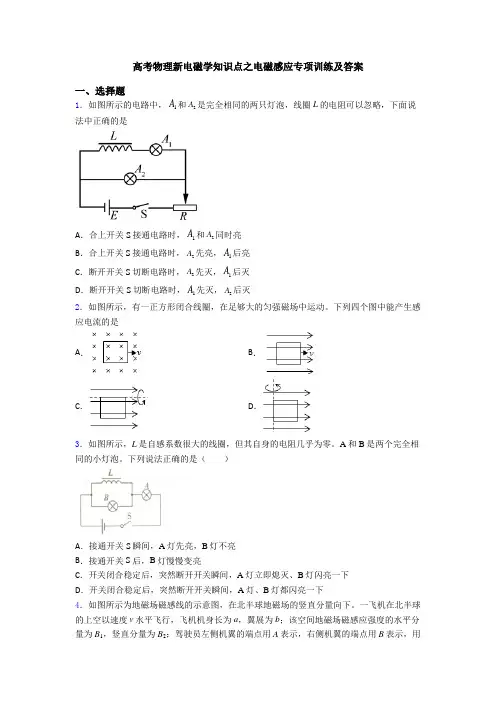

高考物理新电磁学知识点之电磁感应专项训练及答案
