标准线路施工手册——接线片的选择和使用

图解拆装图
2. 更换驾驶舱门电磁锁（中锁）
① 从ASM找FIN号，是31MQ。
②
由FIN号进入AWL，查PN。电磁锁件号从IPC上可以直接查到， AMM也有拆装程序，关键在于插钉的拆装，这需要插钉的件号， 所以点击Wire by FIN Connector Pin
输入31MQ,点击OK
得到下面的页面。有6个选项，对应31MQ上的6个插钉，每个插钉 都有自己的规格，需要一个一个的点击进入查找，这里的6个插 钉虽然线号不尽相同，但规格是一样的，查其中一个就可以了。
线路标准施工手册使用方法 HOW TO USE ESPM
A320飞机的维护有时会遇到诸如开关、插头、 插钉等故障，这就需要我们熟练使用ESPM。ESPM的 使用方法在手册前面的Introduction里有详细的说明， 其基本方法就是从ASM或AWM查到FIN号，由FIN号 进入AWL查到PN，再由PN进入ESPM查到工具和施工 方法，我下面结合一些实例简单介绍一下。 1. 氧气开关OFF灯不亮，需要更换开关。 2. 更换驾驶舱门电磁锁（中锁）。 3. 更换右外油箱传输活门作动器10QP插头。
1. 氧气开关OFF灯不亮，需要更换开关。 ① 从ASM找FIN号，是2HT。
②
由FIN号进入AWL，查PN。AWL的使用方法在该手册的 Introduction里有详细的说明，因为开关属于设备，所以点击 第二行Equipment Information,
得到下面的页面，输入2HT,点OK
得到另一个页面。这里有三个选择项，第三项是开关 安装座的选择项。点击前两项中所适用飞机的选择项。
点击第一选项，得到页面如下。这里并没有插钉件号，因为这个 插钉是连接在7118VS A连接头上（ASM上看不到7118VS ，在 AWM上可以看到），对31MQ插钉的施工就是对7118VS的施工， 所以点击7118VS A，

二、特殊区域划分
在线路标准施工中，由于飞机的区域不 同，施工环境也随之改变，必须选用适合该 环境的材料，相应的施工工艺和要求也会有 所区别。一般飞机的区域划分为：增压区、 液压油区、振动区、高温区、潮湿区、燃油 区、防火区。下面对飞机 的特殊区域进行介 绍。
1、增压区
2、高温区
3、振动区域
按照振动级别来划分，振动级别1指无高振动，振动级别2、3均指 高振动。高振动区域安装的导线束必须进行防护。
STRIPMAS2T01E1R and DAVUM tools
1.常用绝缘去除工具选用与替代 1) 刻刀或手术刀 使用刀剥线时，要将导线与刀口
成90度； 使用刀剥线适用于：
— 导线截面尺寸大于5mm2 或 wire gauge 10以上
— 防火导线 — 屏蔽线 — 同轴电缆
2）剥线钳 剥线钳是一种手动操作的绝缘去 除工具，只需更换不同类型的刀片就 可完成多种类型导线的绝缘去除工作 。 对于屏蔽导线和同轴电缆，以及导线 截面积大于5mm2或者导线规格超过 AWG10的导线，可以使用专用的电 缆刀进行绝缘去除工作。剥线钳的操 作程序如图所示。
适用于插钉的压接
M22520-5-01
适用于接线片、拼 201接1 管等的压接
Text
Text
M22520-1-01
一． 安装turret： 在松开的情况下安装，用
Te9x/t64的内六角拧紧
二．
Locator选择：
根据数据牌选择定位； 选择对应颜色的定位； 按压锁住；
三． 锯齿深度选择：
参照turret上数据选择 取下锁定销； 工具松开的情况下选择； 提起并旋转选择钮； 装上锁定销
1.2 空客电气标准施工手册介绍

图4.3.6-6 热缩管安装 图4.3.6-7 胶带缠绕
图4.3.6-8 冷缩管到位
4、通用快速接线片的安装
5、接线片夹接注意事项
图4.3.6-10 颜色和点数
6、接线片的安装
图4.3.6-11 接线片的弯曲
图4.3.6-12 接线片安装
图4.3.6-13 接线柱上安装
图4.3.6-14 配电板安装构型
3、使用连接管修理条件 4、连接管的选择
5、连接管尺寸的选择
6、接线管的安装
（1）端帽
图4.3.6-20 尺寸要求
图4.3.6-21 端帽布线结构
图4.3.6-22 未绝缘端帽施工
（2）两端未密封接线管安装
图4.3.6-23 两端未密封接线管安装 图4.3.6-24 加双层热缩管
（3）两端带密封圈接线管安装
1、常用的环型线卡 2、线卡选择原则 3、增加线束直径的方法（燃油箱内不能使用该方法）
4、纵梁线夹 5、水槽线夹
6、导线束直径的测量
图4.3.3-14 ST2323B线径测量带
7、线卡安装
图4.3.3-15（a）线束安放到位
图4.3.3-15（b）线径不足时安装
图4.3.3-15（c）安装角度
图4.3.6-15 铝接线片的安装和接线片与 跳开关的安装
7、电气连接点力矩的测量
（1）力矩工具准备 （2）测量准备 （3）力矩测量的步骤 （4）力矩工具使用注意
事项
8、导线与电缆自由端的绝缘
图4.3.6-17 柔韧套管使用方法
图4.3.6-18 热缩管使用方法
三、连接管（接线管）
1、概述 2、安装距离
图4.5.2-8 构型
2、接地式帮迪块拆装

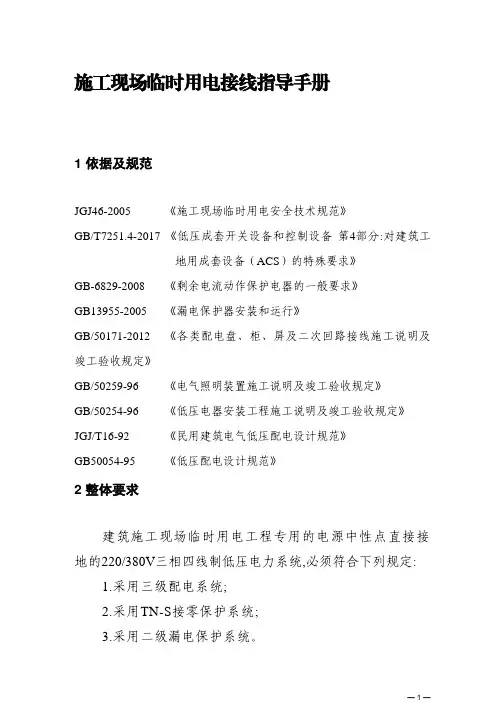

1 依据及规范JGJ46-2005 《施工现场临时用电安全技术规范》GB/T7251.4-2017 《低压成套开关设备和控制设备第4部分:对建筑工地用成套设备（ACS）的特殊要求》GB-6829-2008 《剩余电流动作保护电器的一般要求》GB13955-2005 《漏电保护器安装和运行》GB/50171-2012 《各类配电盘、柜、屏及二次回路接线施工说明及竣工验收规定》GB/50259-96 《电气照明装置施工说明及竣工验收规定》GB/50254-96 《低压电器安装工程施工说明及竣工验收规定》JGJ/T16-92 《民用建筑电气低压配电设计规范》GB50054-95 《低压配电设计规范》2 整体要求建筑施工现场临时用电工程专用的电源中性点直接接地的220/380V三相四线制低压电力系统,必须符合下列规定:1.采用三级配电系统;2.采用TN-S接零保护系统;3.采用二级漏电保护系统。

— 1 —3 基本代号1 DK—电源隔离开关;2 H—照明器;3 L₁L₂L₃—三相电路的三相相线;4 M—电动机;5 N—中性点,中性线,工作零线;6 NPE—具有中性和保护线两种功能的接地线,又称保护中性线;7 PE—保护零线,保护线;8 RCD—漏电保护器,漏电断路器;9 T—变压器;10 TN—电源中性点直接接地时电气设备外露可导电部分通过零线接地的接零保护系统;11 TN-C—工作零线与保护零线合一设置的接零保护系统;12 TN-C-S—工作零线与保护零线前一部分合一,后一部分分开设置的接零保护系统;13 TN-S—工作零线与保护零线分开设置的接零保护系统;14 TT—电源中性点直接接地,电气设备外露可导电部分直接接地的接地保护系统,其中电气设备的接地点独立于电源中性点接地点;15 W—电焊机。

— 2 —— 3 —4 接地一般规定4.1 在施工现场专用变压器的供电的TN-S 接零保护系统中, 电气设备的金属外壳必须与保护零线连接。

飞机维修资质证书培训大纲1．维修基础部分2．基本技能部分编号知识点等级实习课时7.1 外场和车间的安全防护（行业标准） 1 16 7.1.1 民用航空器维修地面安全行业标准 2 8 7.1.2 民用航空器维修管理规范行业标准 2 8 7.2 维修手册及维修文件46 7.2.1 ATA100规范，掌握章节和页码的定义。

2 87.2.2 航空器维护手册（AMM）、线路图手册（WDM）、系统简图手册（SSM）、图解零件目录手册（IPC）等的使用。

2 327.2.3 适航指令、服务通告、MEL等常用维修资料的基本内容、框架和使用方法。

工作单的使用。

2 67.3 常用工具和量具的使用7 7.3.1 量具、工具的保养和管理，车间器材的使用。

2 1 7.3.2 计量器具的校验及标识。

2 1 7.3.3 常用手工工具的选择和使用。

2 17.3.4 常用动力工具的选择和使用。

2 2 7.3.5 常用精密测量工具的选择和使用。

2 2 7.4 常用电子电气测试设备的使用8 7.4.1 模拟和数字万用表的操作、功能和应用。

2 2 7.4.2 毫欧表、兆欧表和气压仪表的操作、功能及应用。

2 2 7.4.3 示波器的操作、功能和应用。

2 2 7.4.4 L、C、R测量表的操作、功能和应用。

1 2 7.5 静电敏感元器件/部件的防护 27.5.1 静电放电的产生原理和静电对航空器元器件的危害；航空器上ESDS标识和ESDS设备的保护措施；ESDS静电敏感元器件/部件的拆装要求；静电护腕的正确使用与检测；静电敏感元器件/部件包装和运送。

2 27.6 线路标准施工39 7.6.1 标准线路施工手册（SWPM）应用。

2 20 7.6.2 导线、电缆的种类、结构、工作环境与工作特性。

2 4 7.6.3 导线、电缆的查找与导线束标记。

2 4 7.6.4 导线束的捆扎、导线束的支撑、敷设与防护。

2 4 7.6.5 导线的夹接和工具的选择和使用，绝缘处理；导线的屏蔽和接地。

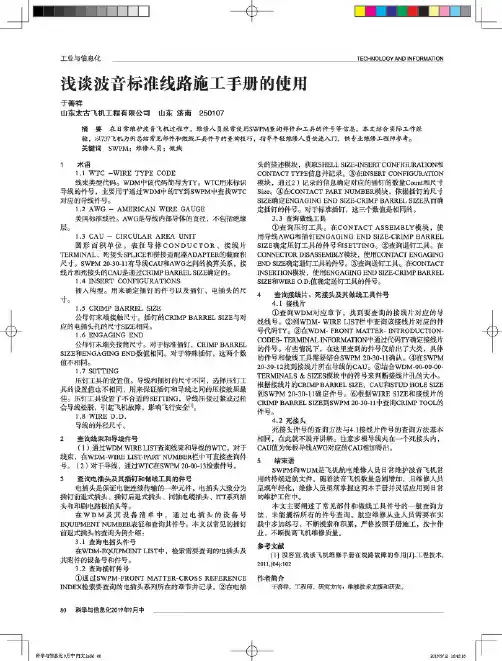

LB_■-■工业与信息化TECHNOLOGY AND INFORMATION 浅谈波音标准线路施工手册的使用于善祥山东太古飞机工程有限公司山东济南250107摘要在日常维护波音飞机过程中，维修人员经常使用SWPM查询部件和工具的件号等信息。

本文结合实际工作经验，以737飞机为例总结常见部件和做线工具件号的查询技巧，指导年轻维修人员快速入门，供专业维修工程师参考。

关键词SWPM;维修人员；做线1术语1.1WTC-WIRE TYPE CODE线束类型代码。

WDM中该代码简写为TY。

WTC用来标识导线的件号，主要用于通过WDM中的TY到SWPM中查找WTC 对应的导线件号。

1.2AWG-AMERICAN WIRE GAUGE美国标准线径。

AWG是导线内部导体的直径，不包括绝缘层。

1.3CAU-CIRCULAR AREA UNIT圆形面积单位。

表征导体CONDUCTOR,接线片TERMINAL,死接头SPLICE和拼接适配器ADAPTER的截面积尺寸。

SWPM20-30-11有导线CAU和AWG之间的换算关系，接线片和死接头的CAU是通过CRIMP BARREL SIZE确定的。

1.4INSERT CONFIGURATIONS插入构型。

用来确定插钉的件号以及插钉、电插头的尺寸。

1.5CRIMP BARREL SIZE公母钉末端接触尺寸。

插钉的CRIMP BARREL SIZE与对应的电插头孔的尺寸SIZE相同。

1.6ENGAGING END公母钉末端夹接筒尺寸。

对于标准插钉，CRIMP BARREL SIZE和ENGAGING END数值相同。

对于特殊插钉，这两个数值不相同。

1.7SETTING压钉工具的设置值。

导线和插钉的尺寸不同，选择压钉工具的设置值也不相同，用来保证插钉和导线之间的压接效果最佳。

压钉工具设置了不合适的SETTING,导线压接过紧或过松会导线松脱，引起飞机故障，影响飞行安全旳。

1.8WIRE O.D.导线的外径尺寸。

PPT文档演模板
标准线路施工
Q接着回到SWPM 20-30-12，在该章节 的第八页有一个线径和CAU的换算关系 表。根据线径，找到对应的CAU，回到 SWPM20-30-11，根据上面得到的接线 片的主件号 ，在目录里找到。
Q根据CAU，接线片的主件号，接线桩， 这三个条件我们最终可以确定该接线片 的件号。
准以及导线的保护以及识别
PPT文档演模板
标准线路施工
维护工作中常见的标准线路施工手册的应用
PPT文档演模板
20-10-11 电气施工中铺线的标 准以及导线的保护以及识别
20-10-13 飞机上导线的修理 20-10-14 热缩管的安装 20-10-15 屏蔽线的接地组装
标准线路施工
维护工作中常见的标准线路施工手册的应用
Q 在“TY”一栏下找到“WTC”的型号，并在 “FT/IN”一栏下找到这根线的长度。
Q SWPM Chapter 20的20-00-13，Paragraph 2.Table Ⅰ。按表中的WTC一栏找到所需型号， 在“wire part number or specification”一栏查 出所需这根线的件号。
Q 插头说明：
Q 前退 后退 销钉 销孔
Q Insert Configurations
Q 插入构型：
Q Contact Part Numbers
Q 销钉尺寸：
Q 销钉件号：
Q 工具：
Q 退：
装;
夹线工具：
Q 导线端为接线片：
Q WDM wire list TT(terminal type)：
Q WDM FRONT MATTER主件号（INTRODUCTION中的CODES）：
PPT文档演模板

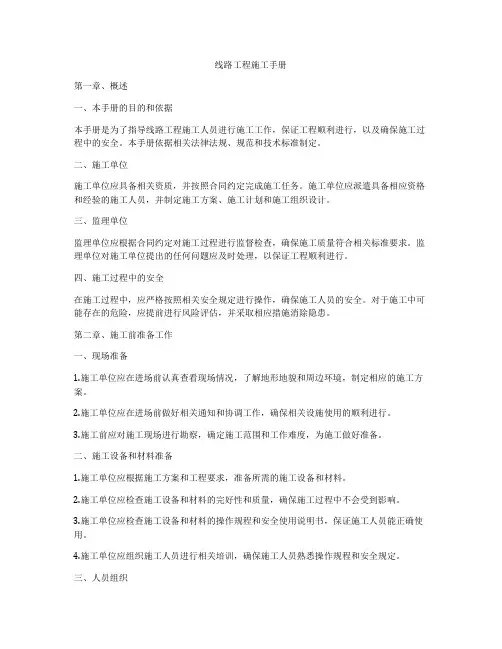

线路工程施工手册第一章、概述一、本手册的目的和依据本手册是为了指导线路工程施工人员进行施工工作，保证工程顺利进行，以及确保施工过程中的安全。

本手册依据相关法律法规、规范和技术标准制定。

二、施工单位施工单位应具备相关资质，并按照合同约定完成施工任务。

施工单位应派遣具备相应资格和经验的施工人员，并制定施工方案、施工计划和施工组织设计。

三、监理单位监理单位应根据合同约定对施工过程进行监督检查，确保施工质量符合相关标准要求。

监理单位对施工单位提出的任何问题应及时处理，以保证工程顺利进行。

四、施工过程中的安全在施工过程中，应严格按照相关安全规定进行操作，确保施工人员的安全。

对于施工中可能存在的危险，应提前进行风险评估，并采取相应措施消除隐患。

第二章、施工前准备工作一、现场准备1.施工单位应在进场前认真查看现场情况，了解地形地貌和周边环境，制定相应的施工方案。

2.施工单位应在进场前做好相关通知和协调工作，确保相关设施使用的顺利进行。

3.施工前应对施工现场进行勘察，确定施工范围和工作难度，为施工做好准备。

二、施工设备和材料准备1.施工单位应根据施工方案和工程要求，准备所需的施工设备和材料。

2.施工单位应检查施工设备和材料的完好性和质量，确保施工过程中不会受到影响。

3.施工单位应检查施工设备和材料的操作规程和安全使用说明书，保证施工人员能正确使用。

4.施工单位应组织施工人员进行相关培训，确保施工人员熟悉操作规程和安全规定。

三、人员组织1.施工单位应根据施工任务的大小和难度，合理组织施工人员，并明确各人员的职责和工作任务。

2.施工单位应保证施工人员的工作时长和休息时间符合相关规定，确保施工人员的身体健康。

3.施工单位应做好施工人员的劳动保护和安全教育工作，确保施工人员的安全。

四、施工图纸和技术资料准备1.施工单位应认真查看施工图纸和技术资料，了解工程的要求和特点。

2.施工单位应根据施工图纸和技术资料制定施工计划和施工方案，确保施工按照规定进行。

1、REV：修改情况说明。说明从前次颁发到目前增加的内 REV：修改情况说明。 容或修改过的内容。新增内容用“A”表示 表示； 容或修改过的内容。新增内容用“A”表示；修改内容用 “R”表示 R”表示 2、MOD：改装情况说明。（暂空） MOD：改装情况说明。（暂空） 。（暂空 3、EQUIP： EQUIP： BOEING设备号 在部件的实际安装位置上不显示设备号， BOEING设备号。在部件的实际安装位置上不显示设备号， 设备号。 只在图纸上显示（WDM，SSM）。设备号以字母开头。 ）。设备号以字母开头 只在图纸上显示（WDM，SSM）。设备号以字母开头。由 字母数字共同组成，最多包含十个字母数字， 字母数字共同组成，最多包含十个字母数字，字母前面可 能会有空格。 能会有空格。 9000-9999和90000-99999的设备号是给客户预留的 的设备号是给客户预留的） （注：9000-9999和90000-99999的设备号是给客户预留的）

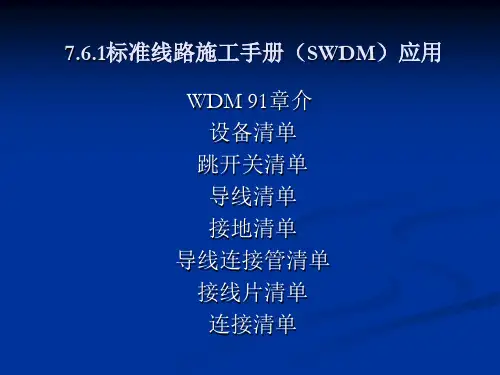

7.6.1标准线路施工手册（SWDM） 7.6.1标准线路施工手册（SWDM）应用 标准线路施工手册 WDM 91章介 91章介 设备清单 跳开关清单 导线清单 接地清单 导线连接管清单 接线片清单 连接清单
一.WDM 91章介绍 91章介绍
（一）WDM 91章共分为图表和清单两大部 （一）WDM 91章共分为图表和清单两大部 分 （二）WDM91章目录说明 （二）WDM91章目录说明
10、LENGTH FT/IN： 10、 FT/IN： 长度，英尺/ 长度，英尺/英寸，表示导线的长度。 在线路图中会标示出导线或线束的关键长度和允许误差。 若为空白，表示它是组线中的一部分，其长度在组线的最 小序列号的导线中显示。 11、DIAGRAM： 11、DIAGRAM： XX-XX-XX，导线所在的线路图章节号。 XX-XX-XX，导线所在的线路图章节号。 “MU-LT-I”表示此导线同时出现在几张线路图上。“SPMU-LT- 表示此导线同时出现在几张线路图上。“SPAR-E”表示有此导线，但是空线，是一根备线。 AR12、EQUIP： 12、EQUIP： 线的两端所连接设备的号码，对每根导线均有两栏。有可 能是设备号，接地点（GDXXXXX）或是连接管 能是设备号，接地点（GDXXXXX）或是连接管 （SPXXXXX，SMXXXXX）。若两设备号相同，则表示 SPXXXXX，SMXXXXX）。若两设备号相同，则表示 导线是从一个设备的一点连接到同一设备的另一点。

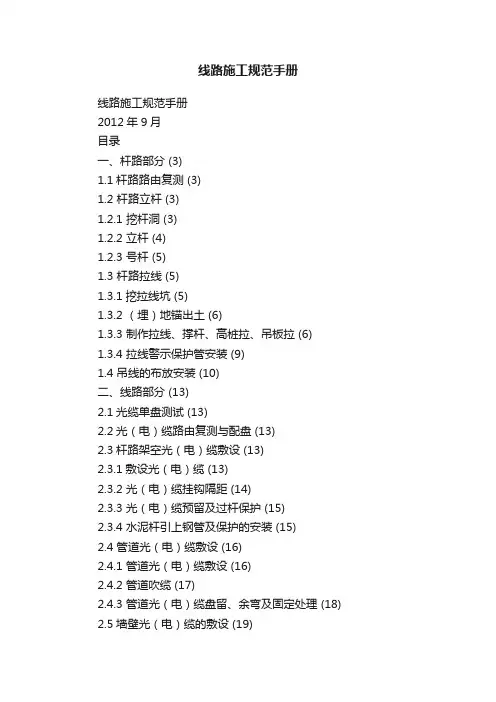

线路施工规范手册线路施工规范手册2012年9月目录一、杆路部分 (3)1.1杆路路由复测 (3)1.2 杆路立杆 (3)1.2.1 挖杆洞 (3)1.2.2 立杆 (4)1.2.3 号杆 (5)1.3 杆路拉线 (5)1.3.1挖拉线坑 (5)1.3.2 （埋）地锚出土 (6)1.3.3 制作拉线、撑杆、高桩拉、吊板拉 (6)1.3.4 拉线警示保护管安装 (9)1.4 吊线的布放安装 (10)二、线路部分 (13)2.1光缆单盘测试 (13)2.2光（电）缆路由复测与配盘 (13)2.3杆路架空光（电）缆敷设 (13)2.3.1敷设光（电）缆 (13)2.3.2 光（电）缆挂钩隔距 (14)2.3.3 光（电）缆预留及过杆保护 (15)2.3.4 水泥杆引上钢管及保护的安装 (15)2.4 管道光（电）缆敷设 (16)2.4.1 管道光（电）缆敷设 (16)2.4.2 管道吹缆 (17)2.4.3 管道光（电）缆盘留、余弯及固定处理 (18) 2.5墙壁光（电）缆的敷设 (19)2.6埋式光缆的敷设 (20)2.7光(电)缆接续及封装 (22)2.7.1光缆接续及封装 (22)2.7.2电缆接续及封装 (22)2.8光(电)缆进局及成端 (23)2.9光(电)缆交接箱与分线设备 (24)一、杆路部分1.1杆路路由复测1. 通信杆路应按设计图纸进行路由复测，路由复测是对设计路由的核实和进一步优化的过程，复测中发现设计路由与现场环境不符或不合理、不安全时，可提出合理的变更方案，在征得设计和建设单位同意后方能实施。

2. 复测中要着重把握工程的难点，如过电力线、过轨、过河、过江、过路、过桥等，作为工程监理的侧重点。

3. 通过路由复测，应摸清工程沿线地上杆路、绿化、地下管线障碍，以及终端杆、角杆拉线等地锚装设位臵和情况。

4. 通信杆路应按设计规定的杆距立杆，杆距一般市区为35m~~40m，长途为45m~~50m，通信杆路杆距间距离在轻负荷区超过60m，中负荷区超过55m，重负荷区超过50m时，应采用长杆档的建筑方式。

标准接线方法
首先，进行接线前需要做好充分的准备工作。

确保所有的电源已经关闭，并使
用万用表或电压表测试线路上是否有电。

同时，检查接线所需的电缆、插头和插座是否完好无损，无断裂、破损或者烧伤现象。

接下来，根据设备的接线图和说明书，正确连接电缆。

在接线过程中，应该严
格按照接线图上的标注进行，确保每根线都连接到正确的位置。

同时，要注意接线的紧固度，确保连接牢固，避免出现松动或者接触不良的情况。

在接线完成后，进行电气设备的调试和检测。

首先，打开电源，检查设备是否
正常运行。

然后，使用万用表或电压表测试各个接线点的电压和电流，确保符合设备的要求。

在调试过程中，要时刻注意设备是否出现异常现象，如异响、发热等，及时进行处理。

在整个接线过程中，需要严格遵守相关的安全规定和操作规程。

在接线时，要
确保自己和周围的人员都处于安全的位置，避免触电和其他意外伤害的发生。

同时，要使用符合要求的工具和设备，避免因工具不当使用而造成的安全隐患。

总的来说，标准的接线方法是电气工作中不可或缺的一部分。

正确的接线方法
不仅可以保障设备的正常运行，还可以确保人身和设备的安全。

因此，电气工作者在进行接线工作时，务必严格按照标准的接线方法进行操作，确保工作的质量和安全。

2.线束分隔的类型：
1 功能分隔：
A.独立电源系统之间的分隔
B.冗余系统之间的分隔
2
EMC分隔：电磁适应性不一致的系统之间的分隔
3.线束分隔的方法：
1 把必须分隔的线路装在不同的线束里。
2 如不能分隔在不同线束则用套管分隔，电磁适应性不一
Hale Waihona Puke 致的线路要用屏蔽网分隔。4.分隔码： 1 规则： 每一线束都有一隔码。 B737/747/757/767，如果子功能不需要分离，即只有两位数 B777如果子功能不要分离，有3位数 N表示该线不需要分隔，可以和任何其它线路放在同一线束 内。
2.1. 导线概述
1.形态：绝缘层里有单/多股铜或银或铝丝钮在一起
2.线芯材料：银、铜、镀银铜丝和铝；铝多用于电源系统
3.种类： 包有绝缘材料的单实芯线和多芯线 在同一根线里有2根或多根都已包有绝缘的芯线 2根或多根已绝缘的芯线缠在一起 在同一根屏蔽线里包有1根或多根各已绝缘的芯线 同轴线，单根已绝缘的芯线包一层同轴的屏蔽线
A.材料的温度等级： 1.定义：材料连续工作时所能承受的最高温度。 2.说明： (1)如果手册中给出了材料的名称或件号，则不允许用其它材料。 (2)如手册中给出了所用材料的温度等级，则只能用该温度等级 或温度等级更高的材料。 (3)如手册中没有给出材料的温度等级，则可以用最低温度等级 的材料。
材料的分类
4.尺寸： （1）AWG（American Wire Gage)--美国导线规格
（2）导线的直径（SWPM20—00—16）
5 . 导线的件号：
6.WTC（Wire Type Code)[SWPM20 — 00—13]： 用于描述（与飞机型号、WDM相关联的）导线

9.10标准线路施工典型案例示范综合之前介绍内容，在此以实际案例为基础，具体分析施工方法。

案例：更换B737-700导线号为W2104-0001-20的一根导线。

步骤1：首先需要了解导线的相关信息，参考WDM手册的线路清单，得到以下内容：由清单得出：导线类型为CQ，导线长度为7英尺7英寸，导线一端连接的设备是S00261（通过设备清单可以查到此设备为电门），接到电门开关的5号接线桩，终端代码为C（可以通过此代码到WDM手册FM找出所连接的接线片以及桩的尺寸等信息），另外一端连接到设备号为D40504P的插头（通过手册设备清单可以得知其为插头）1号钉上。

可以在WDM33-42-11找到其电路图如下：步骤2：更换该导线，首先需要找出该导线的件号。

通过导线类型CQ，然后到SWPM20-00-13、2.A段落找出导线的件号。

由此可知导线的件号为：BMS13-58T1C1G20（必须加上导线的AWG号）。

步骤3：由于导线两端连接的方式不一样，在此首先对连接到电门S261这端处理。

因此需要找出相应的剥线工具、接线片以及接线片压接工具，再进行施工。

查找剥线工具，可以通过导线型号码CQ，到SWPM20-00-15、3.B段落查找剥线工具件号。

进入20-00-15,19页可以得到：根据导线尺寸为AWG20，可以选用件号为ST2222-38的剥线工具。

剥线方法与要求可以参考SWPM20-00-15、2.C段落。

步骤4：查找到合适该导线终端的接线片。

首先可以根据步骤1所找到终端代码C，到WDM 手册的FM、INTRODUCTION、CODES找到以下信息：由终端代码为C，可以得到接线桩尺寸为6（此尺寸号选择接线片的时候需要考虑），参考选用的接线片基本件号为BACT12AR( ) 或者 BACT12AC( )，这两种接线片有时候都合适，有时只能用其一，具体需要到SWPM判断。

步骤5：确定接线片的件号。

根据步骤4提供的接线片基本件号（BACT12AR或者 BACT12AC），到SWPM20-30-11、1.B、1.D段落，分别查找基本件号为BACT12AC与 BACT12AR的接线片。

系统图手册（SSM）介绍
SYSTEM SCHEMATIC MANUAL列举了飞 机系统工作图示，是我们排故、了解系统工 作原理的参考。这里我们不作为讲解重点。
标准线路施工手册（SWPM）介绍
标准线路施工手册SWPM（Standard Wiring Practices Manual）是飞机制造商提 供的飞机上的导线，电气部件必须遵守的修 理方法，工具和材料。一般作为线路图手册 （WDM）的标准施工部分使用，是线路维 护必需的维护方法。
GW：镀镍，#10Stud 表示该接线片安装螺栓的型号。给了三个件号， 我们就要结合连接接线片的导线的AWG值进入SWPM中去确认具体选 择哪个件号。通过SWPM中交叉索引，找到
进入SWPM章节20-30-11
根据AWG值确定所需接线片的件号
接地清单（Ground List ）
接地清单反映了两种类型的接地：
号。
– AWG：American Wire Gauge 美国标准线径。不包括导线外层的 绝缘层，仅仅指导线内部导体的直径。
– CAU：Circular Area Unit 导体的圆形面积。 – SWPM：Standard Wiring Practices Manual 波音电气标准施工
手册。
– Insert configurations：插钉的插入构型,用于确定插钉的件号，大 小，以及连接器的尺寸大小。
关于手册中涉及到的术语如下：
– SPLICE：拼接管，用于将几根或一根导线与另外的导线连接在一 起。
– UNINSULATED SPLICE：不绝缘拼接管，又称为不防水拼接管。 – INSULATED SPLICE：绝缘拼接管，又称为防水拼接管。 – TERMINAL：接线片。一般用于导线的搭地或者接在接线柱上。 – CONNECTOR：电连接器。 – SHRINKABLE SLEEVES：热缩管。 – STUD：接线柱，一般指用于连接接线片的固定螺栓。 – STRAIN RELIEF CLAMP：连接器尾部 – MECHANICAL FERRULE:机械压环，用于修理导线时或者做屏

4
二、目录表介绍
章节目录表以章节划分，每一章节下细分各种 科目，形式表述为：章-节-目，如：20-61-11 每一个科目的内容以一张包含下列内容的列表 起头：
主要段落代码 主要段落标题 主要段落在本科目开始的页码 举例：如20-61-11
“24 Hour Service, Day & Night”
1
一、SWPM介绍
概述
本手册包含了维修波音下列商业飞机的电气线路和 电气端口所需的程序和数据：
707、727、737、747、757、767、777
手册还提供了B777某些动力装置的线路维修所需的 数据和程序：
The Pratt & Whitney PW4000/777 The Rolls-Royce RB 211 Trent 800
手册包含手册目录、章目录和各章节的目录表。 手册的概述和使用在手册目录下。 “24 Hour Service, Day & Night” 章交叉参考索引在章目录下。SWPM
2
交叉参考索引（CROSS REFERENCE INDEX）SWPM
本部分内容包含在手册的章目录内，按字母数字的 排列顺序列出，根目录下有各字母数字的子目录， 可以通过子目录快速进入。 索引包含有手册中各种设备的P/N、供应商和名称， 三项之一都可以作为索引的入口，查出设备所在的 章节号。
“24 Hour Service, Day & Night”
13
电插头件号的查找
由实物查看或用WDM可以查出插头的设备号Dxxxx 进入WDM中的设备清单EL（EQUIPMENT LIST）, 根据插头设备号Dxxxx查出插头的件号 举例说明：WDM

标准线路施工手册——接线片的选择和使用一、件号和描述A、普通数据----导体的尺寸没有给出时，接线片的选择如知道导体尺寸，导体的环形区域单位（CAU）可通过标准线路施工手册20-30-22找出，如不知道导体的尺寸,可通过导体的外径尺寸计量出CAU计量方法如下：（参考标准施工线路20-30-22）即环形区域单位（CAU）= 导线的直径的平方* 导线数/ 1000--------------Circular Area Units (CAU) Circular Mil Area (CMA)1、通过标准施工手册20-30-22表1找出导体的CAU2、通过标准施工手册20-30-22表2找出接线片夹筒CAU3、如果导体的CAU不在接线片夹筒CAU的最小最大范围内，必须增加导体的CAU（1）用导体折回的方法安装a、从导线的尾部取下必要长度的绝缘以至导体能折回，b、将导线折回c、安装接线片安装方法如下图：A B C的尺寸如下表：（2）用一个BACA14AN（）接头适配元件安装a、从标准线路施工手册20-30-22表V上选择一个接头适配元件，增加导体的CAU到适合的CAU，保证总的CAU在接线片夹筒CAU的最小最大的范围内b、将导线放入适配元件内以至绝缘体的尾部顶到适配元件绝缘夹紧部位的底部，参考标准施工线路手册20-30-22图4c、安装接线片，确信适配元件的尾部顶到接线片夹筒的底部（3）填充导线柱安装a、选择一个给出CAU的填充线，直到填充线的CAU增加到其应该达到的CAUb、参考标准线路施工手册20-30-22图5安装（4）填充导线环安装a、选择一个给出CAU的填充线，直到填充线的CAU增加到它应该达到的CAUb、参考线路施工手册20-30-22图6安装----导线的绝缘部份比接线片绝缘夹紧部份更小时，接线片的装配1、因为工具的调节和导线的尺寸，接线片绝缘夹紧部份不能充分保持导线的绝缘，必须增加导线的外径。

冷收缩管

GAMECO
标准线路施工手册培训
培训部电子组
COPALUM和铝接线片的安装(20-30-14)

选择接线片和压紧工具，夹紧后，检查是否可用
GAMECO
标准线路施工手册培训
培训部电子组
COPALUM和铝接线片的安装(20-30-14)

装上收缩管，冷收缩管或热收缩管
GAMECO
标准线路施工手册培训



每一根接线柱上最多能安装4个连接片 接线柱或螺杆必须超出螺帽的最小尺寸为1-1/2螺 纹 在油气区域的电气连接需要密封

绝缘连接管不需要密封
标准线路施工手册培训 培训部电子组
GAMECO
接线片的安装概述--接线片弯曲(20-30-00)

接线片的弯曲

可弯曲的角度


在受限空间里最大弯曲角度为900 在接线块上最大弯曲角度为300



接线片仅能被弯曲一次，向上弯曲最大30度，向下弯曲 最大90度 弯曲半径不要大于5/321/32英寸 弯曲区域没有裂纹
GAMECO
标准线路施工手册培训
培训部电子组
接线片的安装概述—安装构型(20-30-00)


接线片安装在 终端块上，避 免接线片松脱 安装的各种构 型 一个接线柱 上安装一个 或多个接线 片 总线构型 接线片的安 装方向 空接线柱的 处理
GAMECO
标准线路施工手册培训
培训部电子组
AMP Faston 接线片的安装(20-30-15)

接线片的绝缘 PA喇叭接线片的绝缘(接线片PN 42628-2, 42888-1, 61048-1) 准备好RT-876热缩管1±1/16英寸，并超出接线片末端 1/16-3/32英寸 热 缩：从电线这头开始到绝缘箍、线箍，接线片插座部 分的衬套不能热缩
