电路图画法与实物图连接练习题
1.按照图1至图4所示的四个电路图,分别将实物图中的各元件用笔画线表示导线连接起来.
2.根据实物连线图(图5至图9所示)画出对应的电路图
4．在实验室，刘星连好了一个如图所示的电路，请你在虚线框中画出这个电路的电路图。
5．根据图所示的电路图，用笔画线代替导线，连接实物电路(要求导线不能交叉)。
6．图所示为一实物电路，请在虚线框中画出所对应的电路图。
7、将图13—3—7中的实物按要求连成电路．
图13—3—7
(1)L1、L2二盏灯并联；
(2)S1控制L1；
(3)S2控制整个电路
4．在虚框内画出图13所示实物电路的电路图5、按照电路图连接实物图。
人教版初中物理九年级电学部分电路图专题练习（含答案）1．连接图中，一只灯泡的实物电路。
2．根据下面的实物电路在右边的方框内画出相应的电路图。
3．根据图的实物示意图，在右边虚线框内画出对应的电路图。
4．根据如图所示的实物连接图，在虚线框内画出对应的电路图并标明元件符号。
5．根据如图1所示的电路图，用笔画线代替导线，把图2的实物连接起来。
（要求导线不能交叉）6．用笔画线代替导线，按照电路图连接实物图。
7．将图中的实物对应的电路图画在虚线右边。
8．根据如图所示的实物电路，请你在方框内画出对应的电路图。
9．如图所示为一实物电路，请在虚线方框内画出对应的电路图。
10．根据如图所示的电路图，用笔画线代替导线，连接实物电路。
（要求导线不能交叉）11．根据如图所示的实物连线图，画出对应的电路图｡（要求连线要横平竖直，尽量使电路图简洁美观）｡12．如图电路有一根导线连接错误，请你在接错的导线上打“×”，用笔画代替导线画正确的连接导线。
13．根据实物图，在虚线框内画出电路图（要求标出L1，L2，S1，S2的位置）14．根据电路图连接电路，请用笔画线代替导线将图乙连好。
15．请根据图1的实物图在如图2方框内画出对应的电路图。
16．根据图所示的电路图连接实物图。
17．根据实物图画出相应的电路图。
18．根据图中所示的实物连接图，在右边的方框中画出电路图。
19．请根据电路图（如图所示），用笔画线代替导线把实物元件连接起来。
注意：实物图导线不得交叉。
20．请你在方框内画出实物图的电路图。
21．按照图甲的电路图，用笔画线表示导线，把图乙中的实物连接起来。
22．根据如图所示的实物连线图，在虚线框中画出对应的电路图。
（要求连线横平竖直，尽量使电路图简洁美观）23．按如图所示的实物连接图，在方框内画出相应的电路图。
24．画出该实物电路严格对应的电路图。
25．根据左边的电路图，连接右边的实物图。
26．根据如图甲所示的电路图，用笔画线代替导线将图乙中的实物连接起来。

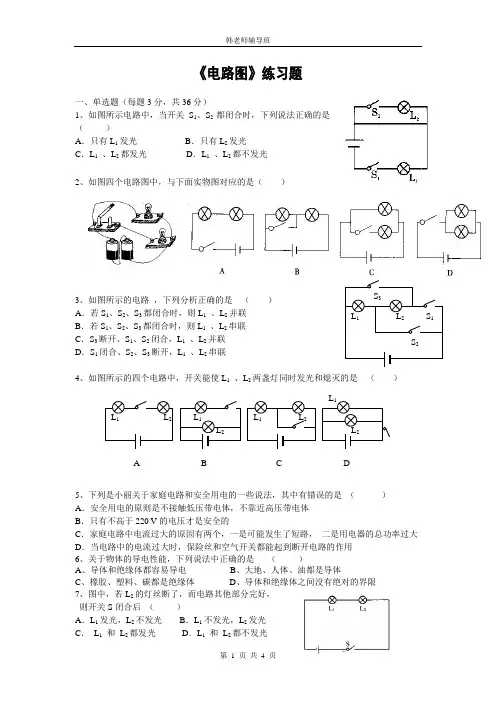

《电路图》练习题一、单选题（每题3分，共36分）1、如图所示电路中，当开关S 1、S 2都闭合时，下列说法正确的是（ ）A ．只有L 1发光B ．只有L 2发光C ．L 1 、L 2都发光D ．L 1 、L 2都不发光2、如图四个电路图中，与下面实物图对应的是（ ）3、如图所示的电路 ，下列分析正确的是 （ ）A ．若S 1、S 2、S 3都闭合时，则L 1 、L 2并联B ．若S 1、S 2、S 3都闭合时，则L 1 、L 2串联C ．S 3断开、S 1、S 2闭合，L 1 、L 2并联D ．S 1闭合、S 2、S 3断开，L 1 、L 2串联4、如图所示的四个电路中，开关能使L 1 、L 2两盏灯同时发光和熄灭的是 （ ）5、下列是小丽关于家庭电路和安全用电的一些说法，其中有错误的是 （ ）A ．安全用电的原则是不接触低压带电体，不靠近高压带电体B ．只有不高于220 V 的电压才是安全的C ．家庭电路中电流过大的原因有两个，一是可能发生了短路， 二是用电器的总功率过大D ．当电路中的电流过大时，保险丝和空气开关都能起到断开电路的作用6、关于物体的导电性能，下列说法中正确的是 （ ）A 、导体和绝缘体都容易导电B 、大地、人体、油都是导体C 、橡胶、塑料、碳都是绝缘体D 、导体和绝缘体之间没有绝对的界限7、图中，若L 2的灯丝断了，而电路其他部分完好，则开关S 闭合后 （ ）A ．L 1发光，L 2不发光B ．L 1不发光，L 2发光C ． L 1 和 L 2都发光D ．L 1 和 L 2都不发光L 2L 1 L 2 L 1 L 2 L 1 L 2L 1 A D C B L 2 L 1 S 1S 3 S 28、在下图中，两灯泡组成并联的电路的电路图是（ ）A B C D9、洗衣机、电冰箱等家用电器都使用三孔插座，是因为如果不接地 ( )A 、家用电器不能工作B 、家用电器的寿命会缩短C 、人接触家用电器时可能发生触电事故D 、家用电器消耗电能会增加10 、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。
初中复杂电路图练习题及答案一、单选题1、如图所示电路中，当开关S1、S2都闭合时，下列说法正确的是A．只有L1发光 B．只有L2发光C．L1 、L2都发光D．L1 、L2都不发光2、如图四个电路图中，与下面实物图对应的是3、如图所示的电路，下列分析正确的是A．若S1、S2、S3都闭合时，则L1 、L2并联B．若S1、S2、S3都闭合时，则L1 、L2串联 C．S3断开、S1、S2闭合，L1 、L2并联 D．S1闭合、S2、S3断开，L1 、L2串联4、如图所示的四个电路中，开关能使L1 、L2两盏灯同时发光和熄灭的是A BC D5、下列是小丽关于家庭电路和安全用电的一些说法，其中有错误的是 A．安全用电的原则是不接触低压带电体，不靠近高压带电体 B．只有不高于220 V的电压才是安全的C．家庭电路中电流过大的原因有两个，一是可能发生了短路，二是用电器的总功率过大 D．当电路中的电流过大时，保险丝和空气开关都能起到断开电路的作用、关于物体的导电性能，下列说法中正确的是A、导体和绝缘体都容易导电B、大地、人体、油都是导体C、橡胶、塑料、碳都是绝缘体D、导体和绝缘体之间没有绝对的界限、图中，若L2的灯丝断了，而电路其他部分完好，则开关S闭合后A．L1发光，L2不发光 B．L1不发光，L2发光 C． L1 和 L2都发光D．L1 和 L2都不发光8、在下图中，两灯泡组成并联的电路的电路图是A B CD9、洗衣机、电冰箱等家用电器都使用三孔插座，是因为如果不接地 A、家用电器不能工作 B、家用电器的寿命会缩短 C、人接触家用电器时可能发生触电事故 D、家用电器消耗电能会增加10 、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。
科研人员利用“光敏”材料制成“光控开关”——天黑时，自动闭合，天亮时，自动断开；利用“声敏”材料制成“声控开关”——当有人走动发出声音时，自动闭合，无人走动时自动断开。
初中九年级物理《家庭电路》电学作图题专题训练30道班级姓名得分1.图中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度。
请将电路图连接完整，使其符合安全用电的原则。
2.请在如图所示的家庭电路中，以笔画线代替导线，将一个三孔插座和一个带拉线开关的螺口白炽灯泡接入电路。
3.如图所示的家庭电路，请将开关、螺口灯泡和三孔插座正确接入家庭电路(已部分连接)。
4.外出旅游一般入住的宾馆客房都配有房卡，只有把房卡插入电槽中，房间的电路才能工作，再闭合开关，房间内的灯才能亮。
请补充完整房间内如图所示的简化电路。
5.将图中的三孔插座和楼道中的声控灯按照安全用电的原则接入电路。
6.某额定电压为220V的电动扶梯(已接地)，只需在白天且有人时开启，利用红外线开关S1(有人时闭合、无人时断开)及可见光开关S2(白天闭合、夜间断开)即可实现自动控制。
请在图中按要求正确完成电路连接。
7.有一种插线板在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯(要与电阻串联)发光，插孔可以提供工作电压。
如果指示灯损坏，开关闭合时插孔也能提供工作电压。
根据上述现象：(1)在左图方框内画出符合要求的电路图(插孔在框中已画出，不考虑接地)；(2)按你设计的电路图在右图画出开关、指示灯、电阻和插孔与电源线的连接方式，并符合安全用电。
8.用笔画线表示导线，将电灯和开关连入如图所示的家庭电路中。
9.如图所示，请用笔画线表示导线，将图中的螺口电灯和开关接入家庭电路中，确保家庭电路用电安全。
10.请在图中用笔画线代替导线，将电灯、开关连入照明电路中11.连接以下家庭电路，开关控制螺丝口灯泡，三孔插座带保险丝。
12.如图所示，插座和电灯(带开关)是组成家庭电路的常用器件，请你用笔画线代替导线将各器件正确连入电路中13.请将图中开关和两盏白炽灯正确接入家庭电路中，要求开关同时控制两盏灯，都能正常发光。
