HTML5+WebGL 3D机房开发实例

基于HTML5WebGL构建智能城市3D场景前⾔随着城市规模的扩⼤，传统的⽅式很难彻底地展⽰城市的全貌，但随着 3D 技术的应⽤，出现了 3D 城市群的⽅式以动态，交互式地把城市全貌呈现出来。

配合智能城市系统，通过 Web 可视化的⽅式，使得城市管理者可以更及时地了解交通情况，城市消防，电⼒管理等⽅⾯的运⾏情况，做出处理。

本 demo 使⽤产品轻量化 HTML5/WebGL 建模的⽅案，传统的智慧楼宇/楼宇⾃动化/楼宇安防/智慧园区常会采⽤ BIM（建筑信息模型 Building information modeling）软件，如 Autodesk 的 Revit 或 Bentley 这类建筑和⼯程软件，但这些 BIM 建模模型的数据往往过于庞⼤臃肿，绝⼤部分细节信息对楼宇⾃控意义不⼤，反⽽影响拖累了⾏业 Web SCADA 或 Web 组态监控的趋势，所以我们采⽤以 Hightopo 的 HT for Web 产品轻量化 HTML5/WebGL 建模的⽅案，实现快速建模、运⾏时轻量化到甚⾄⼿机终端浏览器即可3D 可视化运维的良好效果。

预览图：代码实现加载 3d 场景新建⼀个 3d 场景，并加⼊到页⾯中。

const g3d = new ht.graph3d.Graph3dView();const dm3d = g3d.dm();g3d.addToDOM();addToDOM 函数默认将场景加载到 body 中并填充窗⼝。

接下来反序列化城市场景 json，并在反序列化函数的回调中设置了场景的视⾓，中⼼位置，天空盒，并获得各图元信息，调⽤ startAnim 函数：g3d.deserialize('scenes/ny.json', () => {g3d.setEye([1132.8386351821287, 1916.836416970022, 1479.5345608290288]);g3d.setCenter([519.9741236104874, 273.4741921410557, -319.58669041297884]);g3d.setSkyBox(dm3d.getDataByTag('skyBox'));// 获取扩散效果的图元scaleList.push(dm3d.getDataByTag('scaleBlue'),dm3d.getDataByTag('scaleRed'));···// 开始动画startAnim();});动画实现加载后的城市场景如下图所⽰：我们可以看到场景中有蓝黄⽔波纹效果，道路，消防通道的流动效果，上下浮动的效果和旋转的 logo 和卫星。

In brief, the disadvantages of most existing Web3D solutions are low development efficiency, low compatibility, not directly supporting GPU, needing plug-in. Therefore, the main purpose of the paper is to find a Web3D solution to solve these problems as far as possible.
M.J. Bian
School of Computer Engineering and Science Shanghai University Shanghai, China
H.H. Gao
Computer Center Shanghai University
Shanghai, CБайду номын сангаасina
J. Gao
Keywords- Web3D; virtual reality; WebGL; Html5; digital museum
I. INTRODUCTION
A. Web3D Current Situation
Web3D technology can be traced back to the VRML (Virtual Reality Modeling Language). In 1998, VRML Association completed the conversion from VRML to Extensible 3D (Extensible 3D Language) and was renamed Web3D Consortium. It was the first time that the word Web3D being used [1]. Many famous organizations have launched their own the web3D technologies, such as Cycore’s Cult3D, Sun Microsystems’s Java3D and so on. However, Web3D still have many problems, such as low rendering efficiency, poor compatibility, need to plug-in and so on. Each Web3D technology has its own characteristics and advantages, the competition will exist for a long time.

HTML5之WebGL3D概述（上）—WebGL原⽣开发开启⽹页3D渲染新时代WebGL开启了⽹页3D渲染的新时代，它允许在canvas中直接渲染3D的内容，⽽不借助任何插件。

WebGL同canvas 2D的API ⼀样，都是通过脚本操纵对象，所以步骤也是基本相似：准备⼯作上下⽂，准备数据，在canvas中绘制对象并渲染。

与2D不同的就是3D涉及的知识更多了，例如世界、光线、纹理、相机、矩阵等专业知识。

WebGL有⼀个很好的中⽂教程，就是下⾯使⽤参考中的第⼀个链接，所以这⾥不再班门弄斧，后⾯的内容只是简单的总结⼀下学习的内容。

在正常安装以上浏览器之后还是不能运⾏WebGL，那你可以强制开启WebGL⽀持试⼀试。

开启⽅法如下：Chrome浏览器我们需要为Chrome加⼊⼀些启动参数，以下具体操作步骤以Windows操作系统为例：找到Chrome浏览器的快捷⽅式，右键点击快捷⽅式，选择属性；在⽬标框内，chrome.exe后⾯的引号后⾯，加⼊以下内容：--enable-webgl--ignore-gpu-blacklist--allow-file-access-from-files点击确定后关闭Chrome，然后⽤此快捷⽅式启动Chrome浏览器。

⼏个参数的含义如下：--enable-webgl的意思是开启WebGL⽀持；--ignore-gpu-blacklist的意思是忽略GPU⿊名单，也就是说有⼀些显卡GPU因为过于陈旧等原因，不建议运⾏WebGL，这个参数可以让浏览器忽略这个⿊名单，强制运⾏WebGL；--allow-file-access-from-files的意思是允许从本地载⼊资源，如果你不是WebGL的开发者，不需要开发调试WebGL，只是想要看⼀下WebGL的Demo，那你可以不添加这个参数。

Firefox浏览器Firefox的⽤户请在浏览器的地址栏输⼊“about:config”，回车，然后在过滤器（filter）中搜索“webgl”，将webgl.force-enabled 设置为true；将webgl.disabled设置为false；在过滤器（filter）中搜索“security.fileuri.strict_origin_policy”，将security.fileuri.strict_origin_policy设置为false；然后关闭⽬前开启的所有Firefox窗⼝，重新启动Firefox。

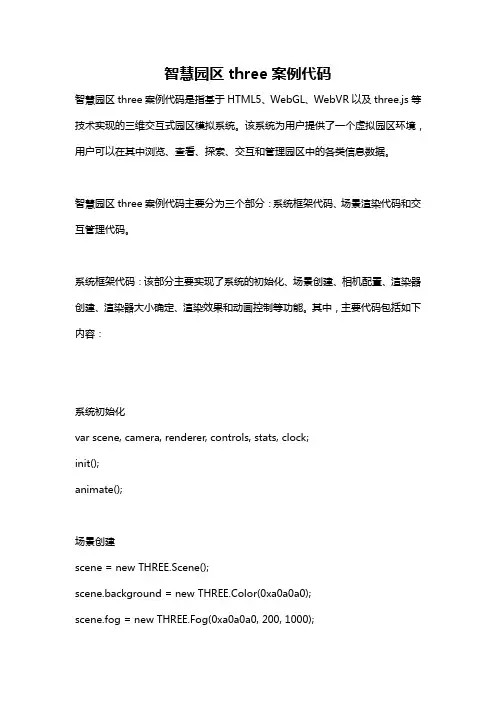

智慧园区three案例代码智慧园区three案例代码是指基于HTML5、WebGL、WebVR以及three.js等技术实现的三维交互式园区模拟系统。

该系统为用户提供了一个虚拟园区环境，用户可以在其中浏览、查看、探索、交互和管理园区中的各类信息数据。

智慧园区three案例代码主要分为三个部分：系统框架代码、场景渲染代码和交互管理代码。

系统框架代码：该部分主要实现了系统的初始化、场景创建、相机配置、渲染器创建、渲染器大小确定、渲染效果和动画控制等功能。

其中，主要代码包括如下内容：系统初始化var scene, camera, renderer, controls, stats, clock;init();animate();场景创建scene = new THREE.Scene();scene.background = new THREE.Color(0xa0a0a0);scene.fog = new THREE.Fog(0xa0a0a0, 200, 1000);相机配置const aspect = window.innerWidth / window.innerHeight;camera = new THREE.PerspectiveCamera(50, aspect, 0.1, 10000); camera.position.set(0, 200, 500);渲染器创建renderer = new THREE.WebGLRenderer({ antialias: true }); renderer.setPixelRatio(window.devicePixelRatio);renderer.setSize(window.innerWidth, window.innerHeight);渲染器大小确定window.addEventListener("resize", onWindowResize, false); function onWindowResize() {camera.aspect = window.innerWidth / window.innerHeight; camera.updateProjectionMatrix();renderer.setSize(window.innerWidth, window.innerHeight);}渲染效果和动画控制controls = new THREE.OrbitControls(camera, renderer.domElement); controls.target.set(0, 100, 0);controls.update();stats = new Stats();document.body.appendChild(stats.dom);clock = new THREE.Clock();场景渲染代码：该部分主要实现了虚拟园区的各种三维空间元素的渲染，包括建筑物、道路、景观、车辆等。

基于HTML5 WebGL 的3D SCADA 主站系统首先，还是从场景的搭建开头，这个界面是在 body 体上添加了三个部分：3d 组件，表单组件以及拓扑组件（2d 组件）。

添加的方式是这样的：为了最外层组件加载填弥漫窗口的便利性，HT 的全部组件都有addToDOM 函数，其实现规律如下，其中 iv 是 invalidate 的简写：HT 的组件普通都会嵌入 BorderPane、SplitView 和 TabView 等容器中用法，而最外层的HT组件则需要用户手工将 getView（）返回的底层 div 元素添加到页面的 DOM 元素中，这里需要注重的是，当父容器大小变幻时，假如父容器是 BorderPane 和 SplitView 等这些 HT 预定义的容器组件，则 HT 的容器会自动递归调用孩子组件 invalidate 函数通知更新。

但假如父容器是原生的 html 元素，则 HT 组件无法获知需要更新，因此最外层的 HT 组件普通需要监听 window的窗口大小变幻大事，调用最外层组件 invalidate 函数举行更新。

由于这个函数是将 style 中的位置都固定了，所以不能将全部的组件都用这个函数，我们根据这个函数的方式将拓扑组件和属性组件添加进界面中，3d 组件挺直利用 addToDOM 函数即可：拓扑组件和属性组件的样式我就不再赘述了，只是设置了一个背景色彩以及 left right top bottom 位置而已。

这里要声明一下，HT 组件普通都以设置 position 为 absolute 的肯定定位方式。

大家可能会奇怪，这个鹰眼怎么生成的？在 HT 中，只要 2D 和3D 共用同一个数据容器 dataModel 即可共同拥有全部在这个dataModel 中的元素，并且位置都是对应的，只需要类似这种做法即可：第1页共2页。

HTML5+WebGL打造的⽆插件纯web3D机房（第三季新增资产容量管理、动环监控等）原本以为这次的机房资产管理项⽬告⼀段落，可以歇⼀歇，哥还是太天真了。

我们伟⼤的甲⽅⼜拿下了第⼆期的项⽬，誓把哥的才华发挥到极致啊。

国庆长假也没正经休息⼏天，硬是给⼈折腾出了个demo，加上了容量管理、电源⾛线、告警巡航这些实⽤功能，以及温湿度、风向、门禁、视频监控效果。

对了，第⼀次来看哥的童鞋，这⾥有前两篇的链接：第⼀季：如何从零开始搭建基于HTML5和WebGL的3D机房场景第⼆季：场景和功能的丰富，包括机柜、设备、⾛线、路径规划等功能说句⼤实话，⽼板给那么多活，其实哥⼀开始也是拒绝的，不过回头看成果，⼼⾥竟然还有些澎湃呢。

甲⽅虐归虐，思路还是⽐较清晰的，第⼀期重点放在三维呈现和静态的资产管理上，第⼆期着重动环监控，这样基本上⼀个⽐较完整的数据中⼼监控系统就出来了。

废话不多说了，这就开始给⼤家介（嘚）绍（瑟）。

界⾯美化这次先是做了⼀些界⾯的美化⼯作，最近跟设计师mm配合得不错，果然界⾯档次也有所提⾼。

右键菜单调整随着demo上堆砌的功能越来越多，右键的按钮也不够使了，加之有朋友反映右键菜单有点隐蔽不容易找到，我把所有的功能效果都改为从⼯具栏按钮进⼊，直接纵向显⽰放在了左侧，效果还不错：动态客户信息上次在机柜顶部显⽰资产编码的⽅式得到了客户的肯定，这次⼜尝试在机柜组地板上动态⽣成客户的信息，这就是3D的好处啊，哪⼉有空我贴哪⾥。

其它装饰性细节上次随⼿找的CCTV主播电视画⾯果断被吐槽了，看来⼤家还是很严肃地在探讨问题，所以这次我也把电视画⾯改成了统计图表，另外新增了特别合时宜的海报，给哥点个赞？资产管理功能以上都是⼀些界⾯上的⼩改动，下⾯给⼤家上⼏个硬菜。

机架可⽤空间当服务器陆续上架后，会对机柜的空间产⽣占⽤和分隔。

及时了解整个机房中每个机架的占⽤情况和空闲空间的⼤⼩情况，是⾮常重要的⽇常⼯作。

通过3d来呈现就再适合不过了：我们把有服务器占⽤的空间⽤⽩⾊块填充，有空闲的空间根据⼤⼩不同⽤不同的⾊块填充，就有了下⽅的效果：图上的颜⾊不光是为了好看，上⾯1-2U的空间⽤红⾊、5U以下的⽤紫⾊，通过不同颜⾊来表⽰连续剩余空间的数量，⽩⾊表⽰已经占⽤的空间，这样对于机房管理⼈员来说，可以迅速掌握整个机房的占⽤情况。

HTML5+WebGL 3D机房开发实例前阵子写了一篇HMTL5 3D机房开发的例子，介绍了如何用html5在网页上创建无插件的精美3d机房场景，收到很多朋友的鼓励，深表感谢。

对于索要源代码的朋友，已经尽力邮件回复。

由于精力所限，如未能收到的朋友请留言或给我发送邮件：tw-service@。

最近项目第二期又要紧锣密鼓地开始了，所以想抓紧把一些新增的内容补充上，进一步完善这个html5 3d机房的呈现效果。

上一篇中主要介绍的是如何从最基础的webgl封装到创建3d物体对象，再通过3d物体对象“搭积木”式的组建整个3d机房场景。

这一篇主要介绍一些如何在这个场景上进一步丰富更多的功能和呈现效果，以及实现这些功能在技术上的思路。

首先我们来看看上一期已经实现的纯天然无添加无PS的HTML5 3D机房效果：已经拿到过代码的朋友应该知道，这一场景可通过一个json文件进行组装和加载，可以很方便地进行修改和维护。

在此基础上，这一次我又增加了”机柜标签、机柜门、复杂设备、机房走线、人员轨迹“等效果，下面我就把第二季的干货一一为大家奉上。

机柜标签机房中最重要的物理资源——机柜——是机房管理、规划、监控人员最关注的对象之一。

对于规模在几十个、上百个甚至上千个机柜的机房，每个机柜必然会进行资产编号，方便检索和管理。

这个在多数资产管理系统中，都是最基本的。

但是在3d场景中，如何显示这些机柜编号，才能让用户更直观的看到每个机柜的位置呢？传统的方式是用标签显示资产编号，例如可以用“告警冒泡”那样的方式显示一个文字气泡。

不过当机柜产生告警时，两个气泡会有所冲突。

而且过多的气泡会产生相互遮挡覆盖，有点混乱，比如像这样：因此我尝试了一种不同的思路：把文字渲染到一个内存图片，“溶解”到机柜的上方贴图中。

想要生成一个内存的图片文字，可以通过下面的函数实现：Js代码.generateAssetImage: function(text){.var width=512, height=256;..var canvas = document.createElement('canvas');.canvas.width = width;.canvas.height = height;..var ctx = canvas.getContext('2d');.ctx.fillStyle='white';.ctx.fillRect(0,0,width,height);.ctx.font = 150+'px "Microsoft Yahei" bold';.ctx.fillStyle = 'black';.ctx.textAlign = 'center';.ctx.textBaseline = 'middle';.ctx.fillText(text, width/2,height/2);.ctx.strokeStyle='black';.ctx.lineWidth=15;.ctx.strokeText(text, width/2,height/2);..return canvas;.}需要留意的是：1. 生成的图片宽高数值最好是2的幂，例如128、256、512等，这样在3d中渲染不容易出现闪烁和锯齿。

基于HTML5WebGL的智慧楼宇三维可视化监控前⾔可视化的智慧楼宇在 21 世纪是有急迫需求的，中国被世界称为“基建狂魔”，全球⾼层建筑数量位居⾸位，所以对于楼宇的监控是必不可少。

智慧楼宇可视化系统更多突出的是管理⽅⾯的功能，即如何的全⾯实现优化控制和管理，节能降耗、⾼效、舒适、环境安全这样⼀个⽬的，可以这样说，判断⼀个建筑物是否具有智能建筑特点，要看它是否具有 IBMS 的系统集成，这是很重要的判定条件。

IBMS 系统的建⽴必不可少需要硬件采集信息到后台，随着⼯业互联⽹，物联⽹概念的推⼴应⽤，让硬件与软件的结合变得系统化，过程化，使得智慧楼宇可视化成为可能。

本⽂所概述的智慧楼宇是基于⼀栋真实建筑可视化简化建模之后得到的效果，楼层的轮廓在系统中抽象成线条，整体拼凑起来就形成了⼀栋简化版的楼宇，当然其中的楼层地板也是抽象成简单的⽴⽅体包裹在对应楼层线框的⾥⾯。

对应的电梯，闸机，扶梯等物体也简化抽象成六⾯体，线条。

抽象的物体全部采⽤的 API 即可创建完成，所以抽象之后具有复⽤性，同样的⽅法可以采⽤到其它所有楼宇。

可视化监控功能预览地址：⼯单监测 -- 统计楼宇收到的⼯单信息客流监测 -- 显⽰当⽇进出楼宇的⼈流量信息消防报警 -- 统计当⽇楼宇的消防报警信息重点区域监控 -- 显⽰重点区域的摄像头信息停车场车位统计 -- 统计停车场车位信息楼宇控制 -- 可单独控制不同类型楼层的闸机，电梯，扶梯，警报和客流的显⽰与隐藏，监控此时电梯，扶梯等物体的运⾏情况告警信息 -- 实时滚动显⽰当前楼宇的告警信息可视化监控预览楼宇效果楼层效果楼层控制效果可视化实现UI 以及模型实现2D 可视化2d 部分的 UI 都是采⽤ HT 暴漏的 API 进⾏描绘实现，UI 部分都绘制在⼀个 canvas 节点上，并且全都为⽮量，所以放⼤不会失真，两侧的实时数据通过实现实时刷新，HT 在处理实时刷新的时候只会刷新当前需要刷新的区域，所以不会出现例如修改⼀个页⾯上的某个⽂字⽽导致整个 canvas 重绘。

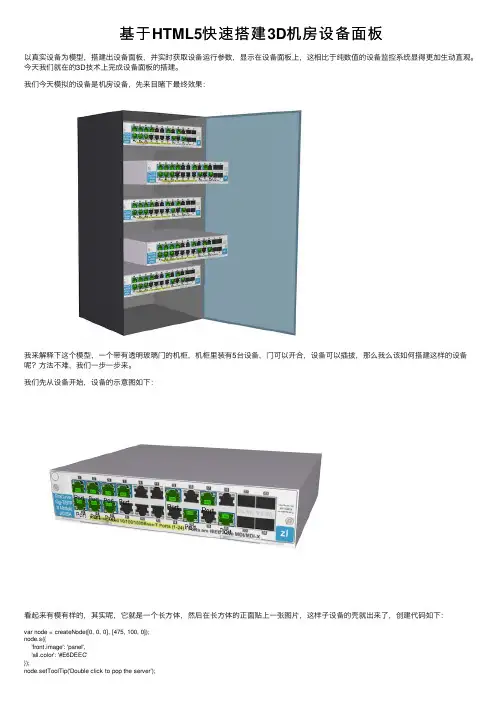

基于HTML5快速搭建3D机房设备⾯板以真实设备为模型，搭建出设备⾯板，并实时获取设备运⾏参数，显⽰在设备⾯板上，这相⽐于纯数值的设备监控系统显得更加⽣动直观。

今天我们就在的3D技术上完成设备⾯板的搭建。

我们今天模拟的设备是机房设备，先来⽬睹下最终效果：我来解释下这个模型，⼀个带有透明玻璃门的机柜，机柜⾥装有5台设备，门可以开合，设备可以插拔，那么我么该如何搭建这样的设备呢？⽅法不难，我们⼀步⼀步来。

我们先从设备开始，设备的⽰意图如下：看起来有模有样的，其实呢，它就是⼀个长⽅体，然后在长⽅体的正⾯贴上⼀张图⽚，这样⼦设备的壳就出来了，创建代码如下：var node = createNode([0, 0, 0], [475, 100, 0]);node.s({'front.image': 'panel','all.color': '#E6DEEC'});node.setToolTip('Double click to pop the server’);其中设置设备的正⾯图⽚的⽅法是通过设置节点的front.image样式属性来实现的，在代码中将front.image属性设置为’panel’，⽽’panel’属性是已经通过ht.Default.setImage()⽅法注册了的图⽚的别名，在代码中还设置了长⽅体各个⾯的颜⾊和⿏标悬停时的提⽰语。

在代码中还调⽤了createNode()的⽅法，该⽅法并没有做什么特殊的操作，只是将创建节点的代码封装起来，精简代码，避免相同的代码重复书写，具体的封装如下：/*** 创建3D拓扑节点，并添加到dataModel中* @param p3 {array} 位置信息* @param s3 {array} 长宽⾼信息* @returns {ht.Node} 3D拓扑节点*/function createNode(p3, s3) {var node = new ht.Node();node.s({'shape' : 'rect'});node.p3(p3);node.s3(s3);dataModel.add(node);return node;}该⽅法通过传⼊位置信息和⼤⼩信息创建出⼀个节点，并添加到中，最后返回该节点对象。

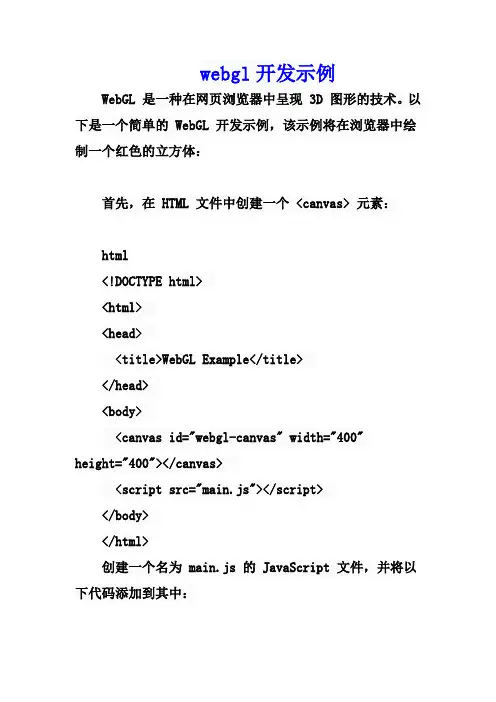

webgl开发示例WebGL 是一种在网页浏览器中呈现 3D 图形的技术。

以下是一个简单的 WebGL 开发示例，该示例将在浏览器中绘制一个红色的立方体：首先，在 HTML 文件中创建一个 <canvas> 元素：html<!DOCTYPE html><html><head><title>WebGL Example</title></head><body><canvas id="webgl-canvas" width="400"height="400"></canvas><script src="main.js"></script></body></html>创建一个名为 main.js 的 JavaScript 文件，并将以下代码添加到其中：javascriptconst canvas =document.getElementById('webgl-canvas');const gl = canvas.getContext('webgl');if (!gl) {console.error('Failed to get the rendering context for WebGL');}// 设置清除颜色为黑色，不透明gl.clearColor(0.0, 0.0, 0.0, 1.0);// 清空颜色缓冲区gl.clear(gl.COLOR_BUFFER_BIT);// 创建顶点着色器const vertexShaderSource = `attribute vec3 aVertexPosition;uniform mat4 uMVMatrix; // 模型视图矩阵uniform mat4 uPMatrix; // 投影矩阵varying vec4 vColor; // 用于传递给片元着色器的颜色变量void main(void) {gl_Position = uPMatrix * uMVMatrix *vec4(aVertexPosition, 1.0);vColor = vec4(1.0, 0.0, 0.0, 1.0); // 设置顶点颜色为红色}`;const fragmentShaderSource = `precision mediump float;varying vec4 vColor; // 从顶点着色器传递过来的颜色变量void main(void) {gl_FragColor = vColor; // 设置片元颜色为顶点颜色}`;// 创建着色器程序并获取输出变量const vertexShader = createShader(gl,gl.VERTEX_SHADER, vertexShaderSource);const fragmentShader = createShader(gl,gl.FRAGMENT_SHADER, fragmentShaderSource);const program = createProgram(vertexShader, fragmentShader);eProgram(program);const positionAttributeLocation =gl.getAttribLocation(program, 'aVertexPosition');const positionBuffer = gl.createBuffer();gl.bindBuffer(gl.ARRAY_BUFFER, positionBuffer);const vertices = new Float32Array([-1.0, -1.0, 0.0, 1.0, -1.0, 0.0, -1.0, 1.0, 0.0]); // 立方体顶点坐标数组，每个顶点有3个分量（x、y、z）gl.bufferData(gl.ARRAY_BUFFER, vertices,gl.STATIC_DRAW);gl.enableVertexAttribArray(positionAttributeLoc ation);gl.vertexAttribPointer(positionAttributeLocatio n, 3, gl.FLOAT, false, 0, 0); // 将顶点坐标数据关联到顶点着色器中的 aVertexPosition 属性变量上const modelViewMatrixLocation =gl.getUniformLocation(program, 'uMVMatrix'); // 模型视图矩阵变量位置const projectionMatrixLocation =gl.getUniformLocation(program, 'uPMatrix'); // 投影矩阵变量位置const modelViewMatrix = new Float32Array([1, 0, 0, 0, 0, 1, 0, 0, 0, 0, 1, 0]); // 设置模型视图矩阵为单位矩阵（即不进行任何变换）const projectionMatrix = new Float32Array([1, 0, 0, 0, 0, 1, 0, 0, -1, 0, -1, 1]); // 设置投影矩阵为单位透视投影矩阵（即近裁剪面到远裁剪面之间的距离为无穷大）gl.uniformMatrix4fv(modelViewMatrixLocation, false, modelViewMatrix); // 将模型视图矩阵传递给着色器程序中的 uMVMatrix 变量上gl.uniformMatrix4fv(projectionMatrixLocation, false, projectionMatrix); // 将投影矩阵传递给着色器程序中的 uPMatrix 变量上。

1.3 初识HTML55 <h1>这里为文本标题1</h1>6 <h2>这里为文本标题2</h2>7 <h3>这里为文本标题3</h3>8 <h4>这里为文本标题4</h4>9 <h5>这里为文本标题5</h5>10 <h6>这里为文本标题6</h6>11 <p>这里为段落，本例主要为向读者展示先前介绍的标签的用法，这些标签为基本标签12 <hr></br>这里演示在段落中的换行<hr></br>这里接着上面的段落。

</p><!--此处为html文档注释13 本案例介绍了基础标签的一些内容-->14 此处主体结束15 </body></html>❑第1、2行为指示浏览器关于页面使用哪个HTML 版本进行编写的指令，并声明了标题。

其中<!DOCTYPE html>声明必须是html文档的第一行。

❑第5～10行为文本标题示例，类似文档中的分级标题，看图1-4所示的效果图，理解会更加深刻。

❑第3～15行为html文档的主体部分，其中向大家展示了标题<h1>～<h6>、段落标签<p>、换行标签与下划线标签<br>和<hr>的基本用法。

下面我们来看一下案例效果。

本案例以及本书中的案例都是在谷歌的Chrome浏览器或者Firefox浏览器上运行的，读者也可以自行选择合适浏览器运行案例，选择时需要注意浏览器是否支持HTML5特性。

图1-4所示为本案例的效果。

▲图1-4 Sample1_1案例效果示例图1.3.3 格式标签对基础标签有了基本认识后，那么剩下的标签在用法上与其并无太多差异，只是在功能上有所不同。

第6章纹理映射1542．截取拉伸方式截取方式中当纹理坐标的值大于1时都看作1，因此会产生边缘被拉伸的效果，具体情况如图6-6所示。

▲图6-6 截取纹理从图6-6中可以看出，需要纹理映射的矩形中4个顶点纹理坐标分别为（0,0）、（4,0）、（0,4）、（4,4），因此矩形中的各片元纹理坐标范围：S轴方向为0～4，T轴方向为0～4。

由于在此种拉伸方式下，大于1的纹理坐标都看作1，因此产生了纹理横向和纵向边缘被拉伸的效果。

纹理加载的过程中，设置纹理拉伸方式为截取的代码如下。

1 gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_WRAP_S,2 gl.CLAMP_TO_EDGE); //设置S轴的拉伸方式为截取3 gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_WRAP_T,4 gl.CLAMP_TO_EDGE); //设置T轴的拉伸方式为截取提示纹理拉伸在S与T轴方向上是独立的，可以在S方向上使用重复，在T方向上使用截取，反之亦然，但此种情况并不多见。

另外，在实际开发中纹理坐标大于1并采用截取方式的情况并不多见，往往仅用于这种需要边缘拉伸的特殊效果时。

6.2.2 不同拉伸方式的案例介绍完纹理拉伸的基本知识后，下面将通过一个简单的案例说明如何在开发中使用不同的纹理拉伸方式。

此案例的功能为用不同的拉伸方式、不同的纹理坐标对一个矩形进行纹理映射，其运行效果如图6-7～图6-12所示。

▲图6-7 截取纹理1 ▲图6-8 截取纹理2 ▲图6-9 截取纹理3❑图6-7、图6-8、图6-9等是程序在截取拉伸方式下的截图，从左至右矩形的纹理坐标最大值分别为（1, 1）、（4, 2）、（4, 4）。

从3幅图中可以看出，在截取纹理拉伸方式下，纹理坐标中所有大于1.0的值均被设置为1.0使用，因此纹理边缘被拉伸。

❑图6-10、图6-11、图6-12等是程序在重复拉伸方式下的截图，从左至右矩形的纹理坐标。

数百个HTML5 例子学习HT 图形组件– 3D 建模篇2016/09/30 0 hightopo/demo/pipeline/index.html《数百个HTML5 例子学习HT 图形组件– WebGL 3D 篇》里提到HT 很多情况下不需要借助3Ds Max 和Blender 等专业3D 建模工具也能做出很多效果，例如hightopo/guide/guide/core/3d/examples/example_3droom.html 这个3D 电信机房监控例子整个都是通过HT 提供的API 构建而成：不过这个例子中的模型都比较规矩，也就消防栓由一个球圆通构成，其他图形通过HT 提供的基本Node 以及Shape 对象即可搞定：但这并不意味着API 只能做简单的模型，《HT for Web 建模手册》中介绍的HT建模插件可以让有想象力的同学做出各种不可思议的效果。

例如这个餐座椅的例子：hightopo/guide/guide/plugin/modeling/examples/example_custommodel.html对于这个餐座椅的例子，特别是一些不规则的花盆、酒杯、圣诞树和那颗爱心，很多人好奇我们是怎么搞出来的。

其实蛮简单，就用了《HT for Web 建模手册》中的createRingModel 和createExtrusionModel 两个构建模型的函数，其中createRingModel 顾名思义用来构建围绕一圈的环状模型，createExtrusionModel 用来构建基于某个形状的凸出效果，这两个函数生成的3D 模型都是靠平面的2D 图形衍生而来，都是靠HT 系统中构建2D 不规则多边形时采用的Points 和Segments 两个数组参数搞定，Points 和Segments 的意义可参考《HT for Web 形状手册》：可生成不规则的3D 地板：hightopo/guide/guide/core/shape/examples/example_floor.html可生成不规则的3D 管线：hightopo/guide/guide/core/shape/examples/example_polyline.html这样大家应该理解了原理，但餐座椅的那几个不规则形状的magic 参数是如果得来的呢，这还是得借助辅助工具：hightopo/demo/3dmodel/index.html，这个工具多年前为写例子随意搞的，代码挺简单大家直接看hightopo/demo/3dmodel/index.html 源代码即可，写的比较简陋但挺实用，如何导出？打开控制台，自己打印出shape 对象的sements 和points 参数即可，或等我有空了再来写个可导入导出更完整的例子，或者you can you up?其实也不仅仅也用于Node 节点类型对象的建模，对于连线其实也可以用模型来搞定，例如hightopo/guide/guide/plugin/forcelayout/examples/example_forcelayout3.html 这个3D 弹力拓扑图例子，很多人已经觉得挺酷炫了，但我一直对这呆板规矩的管道连线很不爽，于是突发奇想搞了个像狗骨头的两头粗中间细的连线效果，整个3D 拓扑图例子一下子高大上了许多：hightopo/demo/pipeline/index.html这个例子原理是这样的，将连线Edge 设置成透明不可见的，然后针对每个Edge 对应一个Node 节点，这个节点的形状就是被拉伸并定位到连线位置替代连线来显示，而Node 图形在还没拉伸之前长得如下：这里还有个细节是通过createMatrix 函数，为每个管线设置一个指向两节点位置的矩阵坐标变换参数到style 的mat 属性上，矩阵预算不理解也没关系，直接照抄例子中代码即可，为了方便大家理解我搞了个两个节点一条连线更简单的例子供参考：今天只是抛砖引玉，《HT for Web 建模手册》中还有众多API 函数，只要有想象力还可以折腾出无数的花样，后续有空我再借助HT for Web 的WebGL 3D 自定义建模功能多搞些实用的例子。
