PDMS管道元件库及等级库介绍

螺栓库及等级王元AVEVA中国2005.3.3课程主要内容q螺栓元件库q螺栓等级库q螺栓用户自定义Itemcode基本概念q Pdms11.2以后开始采用新的螺栓方法q在新的螺栓方法中螺栓长度是经过计算得出的，能够保证各种情况下螺栓的精确统计螺栓长度=法兰+垫片(对夹元件)+螺母+垫圈+露出的丝扣新的螺栓方法处理混合螺栓q螺栓集中指定法兰元件每个孔的螺栓的类型q一个法兰元件每个孔的螺栓的类型可以不一样–1,4,5,8是Cap screws–2,3,6,7是Stud螺栓长度计算原则q开始在遇到连接形式以F(法兰连接)或者L(松套连接)开头的元件,螺栓长度开始计算q继续如果下一个元件的连接形式以G(垫片)或者W(对夹式元件)开头，得到P1到P2点的距离，继续到下一个元件q结束在第二个连接形式以F(法兰连接)或者L(松套连接)开头的元件处结束注意：必须保证对应螺栓孔的螺栓直径和类型相匹配螺栓库建立步骤q螺栓库中需要准备的内容–圆整时需要的标准长度表标准长度表–螺母，垫圈厚度及伸出长度附加长度表–螺栓描述螺栓描述–材料描述材料描述–法兰元件配套螺栓螺栓集–提取法兰厚度数据集–法兰元件指向配套螺栓螺栓参考q螺栓生成及拷贝程序–建立法兰元件配套螺栓–相同压力法兰元件拷贝螺栓集螺栓长度选择过程q螺栓长度选择过程2.法兰元件4.螺栓集螺栓参考 5.螺栓直径和类型螺栓点属性7.螺栓附加长度8.螺栓标准长度Nstd 属性6.螺栓等级1.管道等级螺栓等级参考Bspec BlrfBltpBltrBdia Btyp3.数据集Dtref进入Paragonq进入SAM项目的Paragon模块–用户，密码及MDB 都是CATSParagon的数据库内容q5个并行的管理层–Catalogue (CATA) 元件库–Spec-world (SPWL)等级库–Coco Tables (CCTA)元件连接表–Bolt Tables (BLTA)螺栓表–Units单位表WORLDCATA CCTA UNITSPWLBLTA螺栓数据库层次q螺栓数据库层次，用命令行创建–BLTAB Bolt table–LTAB Length table–DTAB Diameter table –BLIST Bolt list–SBOLT Single bolt WORLDBLTAB-螺栓表LTAB-长度表DTAB-直径表BLIST-螺栓列表SBOLT-附加长度表1.标准长度表q螺栓计算长度通过标准长度表圆整q命令行创建层次BLTA /SH-BOLT-TABLELTAB /SH-LENGTH-TABLEDTAB /SH-M16Blength(70 75 80 85 90 95 100) q标准长度基数–一般圆整成以10mm为基数的长度–中石化标准以5为基数WORLD BLTAB-螺栓表LTAB-长度表DTAB-直径表螺栓附加长度计算方法(SH和Ansi B16.5) q螺栓附加长度内容–螺母高度d一般以螺栓的公称直径计算–法兰厚度的正公差t<=DN450 t=3,>=DN500 t=4.5–螺栓端部尺寸e根据螺栓端部尺寸表–螺栓长度的负公差n•螺栓有效长度<305 n=1.6mm•螺栓有效长度305~457 n=3.2mm•螺栓有效长度>457 n=6.5mm–端部螺纹高度h螺距=3q附加长度与压力无关螺栓附加长度计算方法(HG标准)q螺栓附加长度内容–螺母高度m–法兰厚度的正公差？C取最大值4–倒角端长度P倒角端长度尺寸表–螺栓长度的负公差n取最大值2.85mm–最小伸出长度T1q双头螺栓计算公式–L= ？C+mx2+Px2+n+T1x2q单头螺栓计算公式–L= ？C+m+P+n+T12.附加长度表q双头螺栓,示例中不包含配套螺母垫圈BLTA /SH-BOLT-TABLEBLIS /SH-BOLT-LISTSBOL /SH-STUD-M16双头螺栓Bitlength32 两个螺母高度Xtralength27t+ex2+n+hx4Nstdblength/SH-M16 指向标准长度表–如果Nstd为空，输出实际长度WORLD BLTAB-螺栓表BLIST-螺栓列表SBOLT-附加长度表单头螺栓附加长度表q单头螺栓,示例中不包含配套螺母垫圈BLTA /SH-BOLT-TABLEBLIS /SH-BOLT-LISTSBOL /SH-MACH-M16单头螺栓Bitlength16 一个螺母高度Xtralength19t+e+n+hx2Nstdblength/SH-M16 指向标准长度表–如果Nstd为空，输出实际长度WORLD BLTAB-螺栓表BLIST-螺栓列表SBOLT-附加长度表配套螺母，垫圈qBolt Item 属性列出附加件，对应料单中的数量，最多10个–螺栓等级中必须有对应的附加件类型,否则螺栓不开料–一个螺栓配套两个螺母和垫圈的示例SBOL /SH-STUD-M16双头螺栓Bitems NUT WASH WASH NUT Bitlength 16 2 2 16Xtralength 27Nstdblength /SH-M16–一个螺栓配套一个螺母和垫圈示例SBOL /SH-MACH-M16单头螺栓Bitems NUT WASH Bitlength 16 2Xtralength 19Nstdblength /SH-M163.螺栓详细描述q螺栓详细描述–Creat>Detail text –不需要指定Skey CATA /TRAIN-CATA SECT /TRAIN-BOLTS SDTE /MACH-D RTEX ‘单头螺栓’SDTE /STUD-D RTEX ‘双头螺栓’q参数化螺栓描述RTEX (‘双头螺栓,’＋Str(Nstd of bltref))WORLDCATA-元件库SECT-元件分类SDTE-元件描述SMTE-材料描述4.材料描述q材料描述–Creat>Material textCATA /TRAIN-CATASECT /TRAIN-BOLTSSMTE /BOLT-CSXTEX ‘35＃/25＃’SMTE /BOLT-SSXTEX ‘35CrMoA/30CrMo’WORLD CATA-元件库SECT-元件分类SDTE-元件描述SMTE-材料描述5.螺栓集数据库层次q螺栓集Btse与元件Scom在同一个Category里–螺栓集是管理层–螺栓点确定螺栓的规格,数量q法兰元件都需要有螺栓集–法兰，阀门等–对穿件不设置螺栓集，如蝶阀WORLDCATA-元件库SECT-元件分类CATE-元件形式SCOM-元件BTSE-螺栓集BLTP-螺栓点螺栓集，螺栓点q考虑到一个法兰元件可能使用不同的螺栓,新的螺栓方法单独设置每个螺栓孔–每个螺栓点代表一个螺栓孔–螺栓点的数量就是螺栓孔的数量–示例中螺栓点的名字并不代表顺序号,建议保持一致BTSE /CAFWBB0-8-16螺栓集Bolt SetBLTP /CAFWBB0-8-16-1螺栓点Bolt PointBLTP /CAFWBB0-8-16-2BLTP /CAFWBB0-8-16-3…BLTP /CAFWBB0-8-16-8螺栓点q每个螺栓点有四个关键属性,以第一个螺栓点为例BLTP /CAFWBB0-8-16-1第一个螺栓点Number 1螺栓顺序号Bdiam16螺栓直径Bthk(Param5)法兰厚度对应的参数Btype BOLT螺栓类型,BOLT表示由等级指定螺栓类型q螺栓顺序号–两个法兰元件的螺栓顺序号应该对称–同一个法兰元件通常每个螺栓都一样,只是顺序号不同q法兰厚度–使用Cap Screw的元件(如蝶阀)，对应的Bthk值是攻丝深度，其它的对穿孔的Bthk=0法兰厚度q对于不同的法兰元件,法兰厚度并不总是PARA 5–法兰Bthk(Param5)–法兰阀门Bthk(Param7)q其他的…PARA ?不同的元件法兰厚度对应的参数不同数据集Data setq数据集的作用–设置数据关联,在Design中查询元件参数,Query>Property–设置设计参数,制作参数化的元件元件的数据集参考q每个Scom 的Dtref 属性指向数据集SECT /TRAIN-FLANGECATE /CAFWBB0DTSE /CAFWBB0-DTSE…SCOM /CAFWBB0NNDtref/CAFWBB0-DATA 参考数据集数据集检查Scom 的数据集参考q 用Quick Report 检查Scom 的数据集参考数据集的建立q通过对话框建立数据集–生成Creat>Data set…–修改Modify>Data set…–命名习惯：Category+DTSEq通过程序自动建立数据集–Tools>Category>Creat Dtse–自动为每个Scom添加参考–如果参数描述是FLANGETHICKNESS，自动设置Dkey是FLTH利用数据集q数据集中用Dkey‘FLTH’指向法兰厚度对应的参数DATA/CAFWBB0-DATA-PA5 参数5的数据关联Dkey FLTH 指定一个KeyPproperty( ATTRIB PARA[5 ] )指向PARA 5Purpose DATA 说明用于数据关联，或者ParaNumber 5顺序号Dtitle FLANGE THICKNESS Design中看到的标题–其中Dkey不能有重复–一种类型(Purpose)的Number不能有重复检查数据集设置q用Quick Report检查法兰厚度的数据集设置–检查法兰厚度对应的Dkey值是否是FLTHFLANGE THICKNESS /CAFWBB0-DATA-PA5 FLTHFLANGE THICKNESS /CAFWBD0-DATA-PA5 FLTH数据集简化螺栓点的属性设置q法兰螺栓点(BLTP)的属性设置改为–螺栓顺序号Number 1–螺栓直径Bdiam16–法兰厚度Bthk( RPRO FLTH )–螺栓类型Btype BOLTq法兰阀门螺栓点的属性设置改为–螺栓顺序号Number 1–螺栓直径Bdiam16–法兰厚度Bthk( RPRO FLTH )–螺栓类型Btype BOLTq相同压力法兰元件的螺栓点属性一致,方便不同类型元件之间的拷贝螺栓类型q螺栓类型–MACH machine bolts 单头螺栓–STUD stud bolts 双头螺栓–CAP cap screws拧入式螺栓–JACK jacking screws顶丝–TAP tapped holesq BOLT－不指定的类型，由等级中的缺省螺栓类型确定–其它螺栓类型的级别都高于Bolt类型–如果两个法兰元件的螺栓类型都是Bolt，选择等级中的缺省类型–如果都是Stud，选择等级中的Btype是Stud的螺栓–如果一个是Bolt，一个是Stud，则选择等级中Btype是Stud的螺栓,其他螺栓类型都比Bolt的级别高检查螺栓点的属性设置q Quick Report快速生成螺栓集q 快速生成螺栓集–Tools>Bolt>Copy bolt set…–Category 选项中只在To 栏中选择当前法兰元件3.建立螺栓参考2.选择一个元件1.当前法兰Category 7.螺栓参考指向螺栓集q 法兰元件(包括Nozzle)通过螺栓参考(Blrf)指向螺栓集(Btse)–对穿元件一般不需要设置螺栓集,如垫片,8字盲板,对夹式蝶阀–示例: 对焊法兰DN100 150# RF ，配套螺栓8套M16SECT /TRAIN-FLANGECATE /CAFWBB0SCOM /CAFWBB0NNBlrfarray /CAFWBB0-8-16BTSE /CAFWBB0-8-16–示例中螺栓集的名字并不代表螺栓的数量和规格,只是建议的命名方法安全阀的螺栓q 如果法兰元件的每一个连接点的配套螺栓都一样，Scom 的螺栓参考Blrf 输入一个就足够了q 如果不一样，需要为每一个连接点指定配套螺栓，按照连接点的顺序,如:Blrfarray /DAASBQJ-24-39 /DAASBQJ-28-45q 数据集的约定：–P1点法兰厚度的Dkey ＝FLTH–P2点法兰厚度的Dkey ＝FLTA–P3点法兰厚度的Dkey ＝FLTB–P4点法兰厚度的Dkey ＝FLTC8.拷贝螺栓集q正确设置法兰的螺栓集q 同样压力等级的法兰连接件根据入口公称直径拷贝螺栓集，自动设置螺栓参考–Tools>Bolt>Copy bolt set…选择入口直径删除多余螺栓设置螺栓参考螺栓等级确定螺栓等级q确定螺栓等级–螺栓类型–螺栓描述–螺栓材料Specon建立螺栓等级q螺栓等级必须使用Specon建立和修改–设置正确的列标题Heading–Name不能重复–通过螺栓点的Bdia＋Btyp在等级中选择–一般要指定缺省螺栓类型NEW SPEC /BOLTSPECHEADINGTYPE NAME BDIA BTYP CATREF DETAIL MATXT CMPREF BLTREF DEFAULT---STUDBOLT */M12x:S12 12 STUD =0 /STUD-D /BOLT-CS =0 /SH-STUD-M12螺栓直径详细描述材料描述附加长度螺栓类型等级文件中的特殊字符q等级文件中的特殊字符–* 星号表示上一级元素，在这里是等级，如*/20GA = /RF300/20GA –+ 加号表示同上，重复等级表文件中的上一个，为了减少键盘的重复输入–-减号只能用在缺省行中，表示未指定，如果等级中有缺省选择，减号必须出现在TYPE和NAME，及其他的列中，而不能出现在参考指针（reference pointers）的列中–= 等号用在缺省行中表示所有其他问题都回答了以后，按等级表顺序中符合条件的第一个SPCOM螺栓类型选择q等级中的缺省螺栓类型–如果两个法兰元件的螺栓类型都是Bolt，选择等级中的缺省类型–如果都是Stud，选择等级中的Btype是Stud的螺栓–如果一个是Bolt，一个是Stud，则选择等级中Btype是Stud的螺栓,其他螺栓类型都比Bolt的级别高–如果两个法兰元件的螺栓类型不一样,而且都不是Bolt,则选择第一个法兰元件的螺栓类型螺栓等级q螺栓等级–将缺省的BOLT指明为双头螺栓NEW SPEC /BOLTSPECPURP BOLTHEADINGTYPE NAME BDIA BTYP CATREF DETAIL MATXT CMPREF BLTREFDEFAULT---STUDBOLT */M12x:S12 12 STUD =0 /STUD-D /BOLT-CS =0 /SH-STUD-M12BOLT */M14x:S14 14 STUD =0 /STUD-D /BOLT-CS =0 /SH-STUD-M14BOLT */M16x:S16 16 STUD =0 /STUD-D /BOLT-CS =0 /SH-STUD-M16螺栓等级-包括螺母和垫圈HEADINGTYPE NAME BDIA BTYP CATREF DETAIL MATXT CMPREF BLTREF DEFAULTS---STUDBOLT */STUD:M16 16.00 STUD =0 /STUD-D /BOLT-CS =0 /SH-STUD-M16 BOLT */NUT:M16 16.00 NUT =0 /NUT-D =0 =0BOLT */WASH:M16 16.00 WASH =0 /WASH-D =0 =0管道等级与螺栓等级q每个管道等级关联一个螺栓等级–一个螺栓等级可以对应多个管道等级Spec /TRAINSPEC 管道等级Bltmethod‘NEW’采用新螺栓方法Bspec/BOLTSPEC关联螺栓等级q测试–在Design中建立法兰元件–进入Isodraft,生成Iso图,检查螺栓设置Iso图中的螺栓q Option中缺省设置螺栓长度追加在Itemcode中，并且加在描述的前面–Modify>Option>Material ListIsoDraft提示信息q IsoDraft提示信息–Using OLD bolting method–Using NEW bolting method–No BOLTS for VALVE…q常见错误–管道等级没有指向螺栓等级–螺栓等级中缺省项设置不正确–螺栓等级中直径不完整–法兰元件的螺栓参考为空(Blrf unset)–法兰元件数据集参考为空(dtref Nulref)–法兰元件数据集中的Dkey设置不正确Dkey FLTH–螺栓点的属性设置不正确Bthk( ATTRIB RPRO FLTH )螺栓设置检查过程q从Design 开始,打开Member List 追踪所有设置–Display>Member List>Goto>Reference 法兰元件Scom 螺栓集螺栓参考Bdia+Btyp+Bthi螺栓点属性螺栓附加长度Sbol螺栓标准长度DtabNstd 属性螺栓等级管道等级Bltm ‘NEW’Bspec Goto BlrfBltpBltrBdia+BtypDkey=FLTH法兰Goto SprefGoto Catref数据集DESIGNPARAGON螺栓长度计算方法q标准的‘法兰-垫片-法兰’连接为例1.在第一个元件，通过CATREF 的BLRF 找到BTSE 的名字，保存到BTSE1。

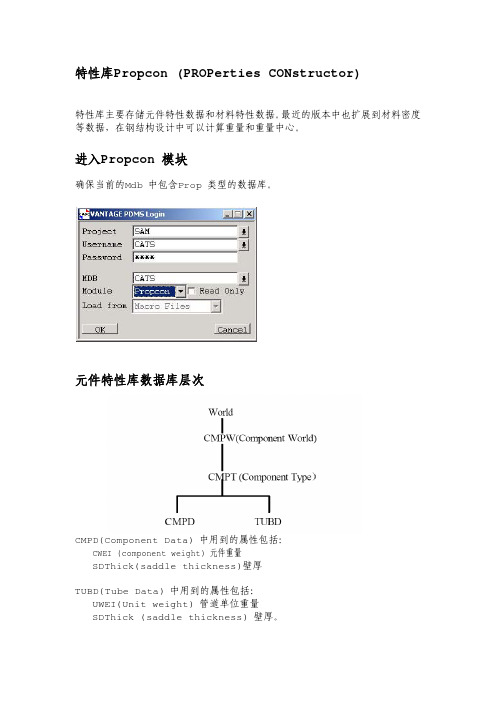

特性库Propcon (PROPerties CONstructor)特性库主要存储元件特性数据和材料特性数据。

最近的版本中也扩展到材料密度等数据，在钢结构设计中可以计算重量和重量中心。

进入Propcon 模块确保当前的Mdb 中包含Prop 类型的数据库。

元件特性库数据库层次CMPD(Component Data) 中用到的属性包括：CWEI (component weight) 元件重量SDThick(saddle thickness)壁厚TUBD(Tube Data) 中用到的属性包括：UWEI(Unit weight) 管道单位重量SDThick (saddle thickness) 壁厚。

生成元件特性库在Propcon 的命令行中建立管理层NEW CMPW /WEIGHT-CMPWORLD返回到Paragon 可以看到Member List。

在Member List中输入/WEIGHT-CMPWORLD ，找到元件特性库所在位置建立元件对应的属性1．元件单重与壁厚NEW CMPT /ELBOWSNEW CMPD / CAEA200NN-WTCWEI 5.0 Sdthickness 4.5NEW CMPT /REDUCERSNEW CMPD /CARA200NL-WTCWEI 5.0 Sdthickness 4.5 3.5 2．管道单重与壁厚NEW CMPT /TUBESNEW TUBD /CAPA200NN-WTUWEI 0.013 Sdthickness 4.5快速建立元件对应的属性方法Copy Template ToD:\CADCENTRE\Pdms11.6.SPx\pdmsui\REPORTS\TEMPLATES使用模板提取CATE 下面所有Scom 的名字和直径，输出到文本文件。

添加单重和壁厚数值后输入到Prop 数据库中。

NEW CMPD /AJECAD0DD-WT CWEI 1 SDTHICK 1NEW CMPD /AJECAD0EE-WT CWEI 2 SDTHICK 2NEW CMPD /AJECAD0FF-WT CWEI 3 SDTHICK 3NEW CMPD /AJECAD0GG-WT CWEI 4 SDTHICK 4NEW CMPD /AJECAD0HH-WT CWEI 5 SDTHICK 5NEW CMPD /AJECAD0JJ-WT CWEI 6 SDTHICK 6NEW CMPD /AJECAD0KK-WT CWEI 7 SDTHICK 7使用元件特性库把等级中元件的CMPR (Component Reference)指向相应的元件特性数据，才能使用元件特性库。

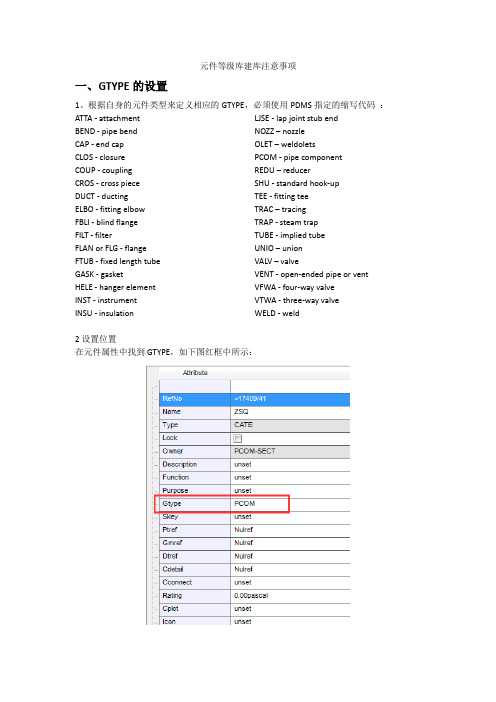

元件等级库建库注意事项一、GTYPE的设置1、根据自身的元件类型来定义相应的GTYPE，必须使用PDMS指定的缩写代码：ATTA - attachment BEND - pipe bend CAP - end capCLOS - closureCOUP - coupling CROS - cross piece DUCT - ductingELBO - fitting elbow FBLI - blind flange FILT - filterFLAN or FLG - flange FTUB - fixed length tube GASK - gasketHELE - hanger element INST - instrument INSU - insulation LJSE - lap joint stub endNOZZ – nozzleOLET – weldoletsPCOM - pipe component REDU – reducerSHU - standard hook-upTEE - fitting teeTRAC – tracingTRAP - steam trapTUBE - implied tubeUNIO – unionVALV – valveVENT - open-ended pipe or vent VFWA - four-way valveVTWA - three-way valve WELD - weld2设置位置在元件属性中找到GTYPE，如下图红框中所示：二、SKEY的设置1、设置管道元件的SKEY属性是非常重要的，这直接影响着在管线能否顺利出ISO图和平面出图，具体形式可以参照ISODRAFT Reference Manual.pdf2、设置位置找到元件层的SDTE属性，即文本描述属性，然后右击选择Attributes，找到Skey，然后按照ISODRAFT Reference Manual.pdf中的SKEY类型进行设置即可。

一、PDMS简介PDMS（PlantDesignManagementsystem）即工厂三维布置设计管理系统，该软件具有以下主要功能特点：1.全比例三维实体建模，而且以所见即所得方式建模；2.通过网络实现多专业实时协同设计、真实的现场环境，多个专业组可以协同设计以建立一个详细的3D数字工厂模型，每个设计者在设计过程中都可以随时查看其它设计者正在干什么；3.交互设计过程中，实时三维碰撞检查，PDMS能自动地在元件和各专业设计之间进行碰撞检查，在整体上保证设计结果的准确性；4.拥有独立的数据库结构，元件和设备信息全部可以存储在参数化的元件库和设备库中，不依赖第三方数据库；5.开放的开发环境，利用ProgrammableMacroLanguage可编程宏语言，可与通用数据库连接，其包含的AutoDraft程序将PDMS与AutoCAD接口连接，可方便地将二者的图纸互相转换，PDMS输出的图形符合传统的工业标准。

二、PDMS的发展现状PDMS是英国CADCentre公司的旗舰产品，自从1977年第一个PDMS商业版本发布以来，PDMS就成为大型、复杂工厂设计项目的首选设计软件系统。

CADCentre公司PDMS 11.6版本包括以下功能：1.改进、扩展了绘制草图功能，包括自动出图（ADP）、快速产生清洁的图形；2.新的数据库技术增强了对多专业设计的支持，并能满足当今工厂模型数据信息量极度膨胀的要求；3.新颖的Piping特点，包括CADCentre最近推出的Advanced Router for Piping，它为管道设计工程师提供了一种自动配管的有效工具，大大减少设计时间；4.更加精确和详细的螺栓材料表（MTO），能防止螺栓的丢失，并且改进了ISO图的产生，避免由管线制造商重绘管段图；5.应用标准的组合件和配置使得结构设计更加快速、直观，由简单、强大的图形用户界面（GUI）驱动；6.改进后的HVAC设计应用变得更为易学易用，并扩充了元件库，包括复杂的附件和标准件；这个新的HVAC应用能产生一个详细的工程图，包括空间布置、详细的材料表（MTO）及重量统计表；7改进了项目管理的功能，包括有效的系统管理，并能产生数据库修改的历史报表。

VPDVANTAGE Plant Design System工厂三维布置设计管理系统PDMS管道等级培训手册目录SPECON和CATVIEW (3)CATVIEW (3)CATVIEW的安装 (3)CATVIEW的设置 (3)管道等级 (4)等级与元件库的关系 (4)CATVIEW生成管道等级 (4)等级中的选项说明 (8)等级的数据库层次 (9)等级修改 (9)向等级中添加特性库 (9)等级的工作原理 (10)等级文件中的缺省选择 (11)等级文件中的特殊字符 (11)等级使用中的注意事项 (12)SPECON (12)SPECON常用命令 (12)SPECON新建等级 (13)SPECON修改等级 (15)等级数据库检查与测试 (15)等级数据库检查 (15)等级数据库测试 (16)管嘴等级 (16)管嘴等级（Nozzle Specification） (16)生成管嘴等级 (16)保温等级 (19)保温元件库 (19)SPECON生成保温等级 (19)伴热等级 (21)SPECON和CATVIEW建立管道等级有两个方法：在SPECON模块用命令行调用MACRO文件，或用PARAGON中提供的CATVIEW用户界面完成。

CATVIEWCATVIEW的安装CATVIEW属于外挂程序，可以通过光盘安装或者直接拷贝CATVIEW目录。

CATVIEW的设置1．在CATVIEW目录中包含三个文件。

Evars.bat 环境变量设置文件NAMING.DOC PDMS元件命名规则PDMS Catview User Guide.pdf 用户指南2．打开Evars.bat将Catview指到正确的路径上Rem Set path to the main Catview directoryset catview=D:\cadcentre\catview11.33．编辑PDMS主目录中的Evars.bat文件，在文件的最后调用Catview目录中的Evars.batCall D:\cadcentre\catview11.3\evars.bat管道等级等级与元件库的关系CATVIEW生成管道等级1．使用Catview建立等级Utilities->Catview…。

工厂三维设计系统PDS与PDMS管道元件数据库及其结构差异摘要本文主要介绍PDS和PDMS两大工厂三维设计系统管道元件数据库的差异。

关键词电厂三维设计；PDS；PDMS；元件库；数据库PDS软件是美国INTERGRAPH公司开发的工厂三维设计软件，全称是Intergraph Plant Design System。

其采用通用数据库SQL SERVER或者ORACLE 作为数据中心；Bentley公司的MicroStation作为图形平台。

PDMS软件是英国A VEV A公司开发的工厂三维设计软件，采用其自行开发的图数一体的可视化图形平台和数据库的平台，是A VEV A Plant Design Management System的简称。

这两个软件的主要功能是在模拟电厂实时情况的可视化模型中实现管道、设备、桥架、土建、暖通等专业布置设计，输出图纸、漫游、报表等数据格式文件。

管道元件数据库是三维管道建模的基础，没有管道元件库，则无法建立管道模型。

可以把管道元件数据库看成是一个既记载真实管道元件件的数据属性信息，又模拟真实管道元件的外形尺寸形式的数字化“元件仓库”。

1 PDS与PDMS数据库的基本介绍1.1 PDS软件的基础数据库结构介绍1.1.1 综述PDS软件的管道基础数据库主要包括Piping Materials Class Data（管道材料等级表即201表）、Piping Commodity Data（管道部件数据表即202表）、Temperature and Pressure Service Limits Table (温度压力限定表)、Nominal Piping Diameters Table（通径表）、Thickness Data Tables（壁厚数据表）、Materials Data Table（材料数据表）、Wall Thickness and Branch Reinforcement Equations（壁厚和分支加强校验）、Branch Insertion Tables（分支允许表）、Gasket Separation Table （垫片厚度表）、Fluid Code Table（流体代码表）、Physical Data Library（物理数据库）、Material Description Library（材料描述库）。

VPDVANTAGE Plant Design System工厂三维布置设计管理系统PDMS结构建库培训手册型钢库PDMS已经提供了较完善的元件库，包括型材截面、配件和节点库。

但不一定十分齐全，所以PDMS提供了非常方便的建库工具，这些功能都可在PARAGON中实现。

设计库、元件库和等级库之间的关系等级库（Specificaion）是设计库与元件库之间的桥梁。

设计者在等级库中选择元件后，等级中的元件自动找到对应的元件库中的元件；元件库中的几何形状和数据被设计库参考。

如下图。

型钢库层次结构型钢库World下包含了许多元件库和等级库，它们也是一种树状结构库。

下图就是型钢库层次结构：型钢等级库层次结构等级库相当于元件库的索引，其目的是为设计人员提供一个选择元件的界面，它的层次结构既与界面的关系如下图所示。

本章主要内容：１．定义型钢截面（Profile）２．定义型钢配件（Fitting）３．定义节点（Joint）定义型钢截面（Profile）练习一：定义型钢截面库１．元件库最终的层次结构如下：２．以管理员身份（如SYSTEM）登录PARAGON模块，再进入Paragon>Steelwork子模块。

３．在４．选择菜单Create>Section，创建新的STSE，５．在刚创建的STSE下，选择菜单Create>Element，创建三个元素：“ref.DTSE”、“ref.GMSS”和“ref.PTSS”。

现在的数据库结构如下：６．设置。

选择Settings>Referance Data… 和Display>Members…按下图设置：７．鼠标指向CATA层，选择菜单Create>Section，创建新的STSE：example/PRFL/BOX。

８．选择菜单Create>Category>For Profiles，创建新的STCA，如下图：９．鼠标指向STCA：example/PRFL/REF.DTSE层，在命令行中键入命令：“NEW DTSE /BOX/EQUAL/DTSE”,这样新建了一个DTSE，如下图。
