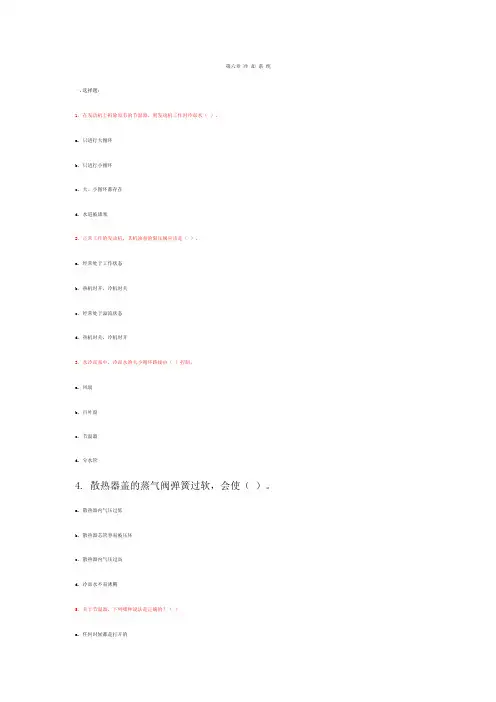

第六章 发动机冷却系统(正)

发动机冷却系统工作原理
发动机冷却系统是保持发动机工作温度在适宜范围内的关键装置。

它通过循环冷却液来吸热和散热，以防止发动机过热并保护发动机的寿命。

发动机冷却系统的工作原理如下：
1. 冷却液循环：冷却液通过发动机内部的冷却水道循环。

发动机内部有一系列通道和管道，冷却液从发动机底部进入，通过散热器和水泵的帮助，再次流回发动机上部，形成闭合循环。

2. 吸热：当发动机运转时，燃烧室内产生大量热量。

发动机冷却液经过散热器，与冷却风或外界空气进行热交换。

冷却液吸收发动机排放出的热量，使发动机温度降低。

3. 散热：冷却液流经散热器后，传递给外界空气或通过风扇进行风冷。

散热器内部有许多狭长的管道，增加散热面积以增强散热效果。

热量被散热器带走后，冷却液重新循环以吸热。

4. 压力控制：发动机冷却系统中的冷却液被保持在一定的压力下。

这有助于提高沸点，提供更高的沸腾点，以维持冷却系统的稳定性。

冷却液会通过通风孔或冷却液蒸汽压力阀释放多余热量，保持系统的稳定工作状态。

发动机冷却系统的设计和工作原理可以根据不同类型的发动机和使用条件有所不同，但目标始终是确保发动机的温度处于安全且可控制的范围内。

冷却系统工作原理发动机工作温度过高或过低，不仅会使其动力性和经济性变坏，而且会加速机件的磨损或损坏。

发动机工作时，由于燃料的燃烧以及运动零件间的摩擦产生大量的热量，使零件受热而温度升高，特别是直接与高温气体接触的零件（如气缸体、气缸盖、活塞、气门等）因受热温度很高，若不及时冷却则会造成机件卡死和烧损，使发动机不能正常工作。

因此必须对高温条件下工作的机件加以冷却。

（一）冷却系统的功用保证运转中的发动机能保持在最适宜的温度（80~90℃）范围内连续工作。

（二）冷却方式根据发动机所用的冷却介质不同，冷却方式有风冷式和水冷式两大基本形式，如图2-50所示。

1.风冷式冷却介质是空气，即利用风扇在缸体和缸盖周围的散热片中形成气流，将发动机高温机件的热量通过散热片直接散发到大气中而得以冷却。

2.水冷式冷却介质是水，即将发动机高温机件的热量先传导给冷却液（即冷却水），通过冷却液的不断循环，使热量散发到大气中。

（三）水冷却的种类根据冷却水循环方式的不同，水冷却又可分为蒸发式、自然循环式、强制循环式三种。

内燃叉车主要采用强制循环式冷却方式，少数叉车采用蒸发式水冷却。

如鲁工牌CPD（C）20型叉车采用的是蒸发式水冷却。

（四）水冷却系统的组成水冷却系统一般由水泵、水套、散热器、百叶窗、风扇、分水管、节温器、冷却液温度表等组成，如图2-51所示。

现代发动机上应用最普遍的是强制循环式水冷却系统。

为使发动机在寒冷环境下温度能迅速达到最佳工作温度并防止冷却过度，一般发动机都有冷却强度调节装置，包括节温器、百叶窗和风扇离合器等。

1.水泵水泵的主要作用是对冷却液加压，使冷却液循环流动。

目前汽车发动机绝大多数使用的是机械离心式水泵。

它由泵壳、叶轮、泵轴、轴承等组成，如图2-52所示。

2.风扇风扇的作用是促进散热器的通风，提高散热器的热交换能力。

风扇通常安装在散热器后面，一般与水泵同轴，用螺钉固装在水泵轴前端传动带轮的凸缘上。

当风扇旋转时，对空气生吸力。

发动机冷却系统冷却系的功用是将受热零件吸收的部分热量及时散发出去，保证发动机在最适宜的温度状态下工作。

发动机的冷却系有风冷和水冷之分。

以空气为冷却介质的冷却系成为风冷系；以冷却液为冷却介质的称水冷系。

1、冷却系统的循环汽车发动机的冷却系为强制循环水冷系，即利用水泵提高冷却液的压力，强制冷却液在发动机中循环流动。

冷却系主要由水泵、散热器、冷却风扇、补偿水箱、节温器、发动机机体和气缸盖中的水套以及附属装置等组成。

在冷却系统中，其实有两个散热循环：一个是冷却发动机的主循环，另一个是车内取暖循环。

这两个循环都以发动机为中心，使用是同一冷却液。

一、冷却发动机的主循环：主循环中包括了两种工作循环，即“冷车循环”和“正常循环”。

冷车着车后，发动机在渐渐升温，冷却液的温度还无法打开系统中的节温器，此时的冷却液只是经过水泵在发动机内进行“冷车循环”，目的是使发动机尽快地达到正常工作温度。

随着发动机的温度，冷却液温度升到了节温器的开启温度(通常这温度在80摄氏度后)，冷却循环开始了“正常循环”。

这时候的冷却液从发动机出来，经过车前端的散热器，散热后，再经水泵进入发动机。

二、车内取暖的循环：这是一个取暖循环，但对于发动机来说，它同样是一个发动机的冷却循环。

冷却液经过车内的采暖装置，将冷却液的热量送入车内，然后回到发动机。

有一点不同的是：取暖循环不受节温器的控制，只要打开暖气，这循环就开始进行，不管冷却液是冷的、还是热的。

2、冷却系统部件分析在整个冷却系统中，冷却介质是冷却液，主要零部件有节温器、水泵、水泵皮带、散热器、散热风扇、水温感应器、蓄液罐、采暖装置(类似散热器)。

1)冷却液：冷却液又称防冻液，是由防冻添加剂及防止金属产生锈蚀的添加剂和水组成的液体。

它需要具有防冻性，防蚀性，热传导性和不变质的性能。

现在经常使用乙二醇为主要成分，加有防腐蚀添加及水的防冻液。

2)节温器：从介绍冷却循环时，可以看出节温器是决定走“冷车循环”，还是“正常循环”的。

汽车构造各章重点复习题解答2第0章 总 论0-4、解释下列专业术语： （2）CA6350（3）EQ2080 （P12-13）（4）MR ：是指中置后驱动的布置形式（5）附着力：地面对轮胎的切向反作用力的极限值称之附着力。

0-5、汽车由哪几大部分构成？各部分的要紧功用是什么？（作业）解答：汽车由发动机、底 盘、车身与电器与电子设备四大部分构成。

发动机的功用：是汽车的动力装置，负责将燃料燃烧所产生的热能转化为机械能。

底盘的功用：负责将发动机的动力进行传递与分配，并按驾驶员要求进行行驶。

它是汽车的基体，发动机、车身、电器等都安装在底盘上。

车身的功用：是驾驶员操作与容纳乘客及货物的场所。

电器与电子设备的功用：包含电源组、发动机点火与起动设备、照明与信号、导航、电控燃油喷射、电控自动变速、电子防抱死制动等多种设备。

分别起供电、电能转成机械能、导航、电控等作用。

0-6、汽车正常行驶的条件是什么？务必同时满足驱动条件与附着条件，即 第一章 发动机的工作原理与总体构造1-3、四冲程汽油机与柴油机在总体构造上有何异同？i w f t F F F F F ++≥≥ϕ解答：相同点：它们都是将热能转化为机械能的热机，且为内燃机。

同时都具有曲柄连杆机构、配气机构、冷却系、润滑系、燃料供给系，起动系等基本的总体结构型式。

不一致点：它们使用的燃料不一致，着火的方式也不一致；汽油机有点火系统，而柴油机没有点火系统，同时没有火花塞，喷油器直接安装在气缸顶部。

1-5、解释下列专业术语：•（3）发动机总排量：一台发动机全部气缸工作容积的总与称之发动机总排量。

•（5）速度特性曲线：当燃料供给调节机构位置固定不变时，发动机性能参数•（4）压缩比（P23）随转速改变而变化的曲线，称之速度特性曲线。

第二章曲柄连杆机构2-1.发动机机体镶入气缸套有何优点？什么是干缸套？什么是湿缸套？使用湿缸套时如何防止漏水？（见50页）解答：将缸套镶入缸体，这样既可提高气缸表面的耐磨性，提高发动机的寿命，又可节约贵重金属，降低成本。
