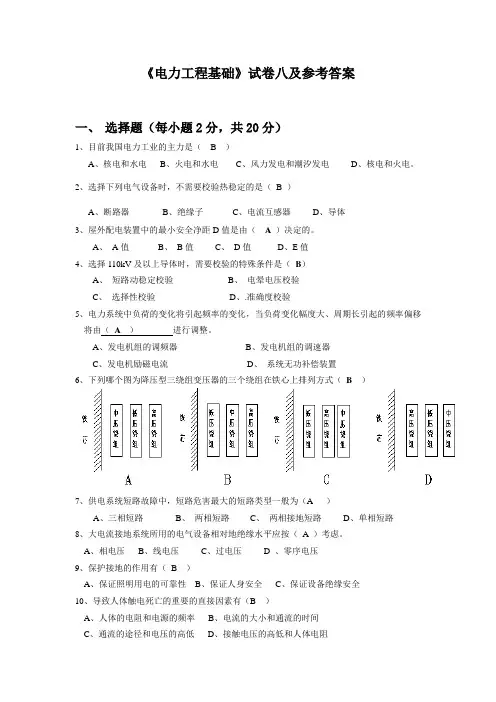

江新琴《电力工程基础》模拟试卷八及参考答案
- 格式：doc
- 大小：2.95 MB
- 文档页数：14
二、简答题（每小题5分，共40分）1、电力系统的中性点运行方式有哪些？各有什么特点？答：分为中性点直接接地和不接地系统两类。
其中不接地系统还分为不接地和经消弧线圈接地两种。
中性点直接接地方式供电可靠性低，出现单相接地时，形成回路，接地电流大；不接地系统供电可靠性高，但绝缘要求也高，出现单相接地时，不形成回路，接地电流不大，倍。
中性点经消弧线圈接地系统比不接地系统的单相接地电流小，绝缘要求比较低。
2、试画出内桥和外桥接线形式，并分别说明各自适用的场合。
答：内桥式接线适用于输电线路较长，故障几率较多，而变压器又不需经常切除的场合；外桥式接线则适用于出线较短，且变压器随经济运行的要求需经常切换，或系统有穿越功率流经本厂的情况。
3、高压断路器的作用是？隔离开关与其配合的原则是什么？答：高压断路器具有灭弧装置，可以开断或闭合负荷电流和开断短路电流，可用来作为接通或切断电路的控制电器。
隔离开关与其配合的原则是：先通后断。
即停止供电时，隔离开关相对断路器“先通后断”，母线隔离开关相对线路隔离开关也是“先通后断”。
4、频率的一、二次调整分别是通过什么作用的？两者最大的区别是什么？ 答：当系统频率下降时，发电机输出的有功功率将因调速器的一次调整作用而增加，同时负荷所需的有功功率将因本身的调节效应而减少。
因此，频率的一次调整是由发电机调速器作用和负荷本身的调节效应共同完成的。
二次调频是在一次调频的基础上调节调频器作用进行的，系统负荷的增量0L P ∆是由以下三部分调节功率与之平衡的：（1）由频率的一次调整（调速器作用）增发的功率为f K G ''∆-；（2）频率的二次调整（调频器作用）增发的功率0G P ∆；以及由负荷自身的调节效应而减少取用的功率为f K L ''∆-。
两者最大的区别是二次调频可以实现无差调频。
5、试画出双绕组变压器差动保护单相原理接线图？答：如图所示。
6、跨步电压？保护接零？答：当人在分布电压区域内跨开一步，两脚间（相距0.8m ）所承受的电压称为跨步电压。
保护接零：将用电设备的金属外壳与电源（发电机或变压器）的接地中性线作金属性连接，并要求供电给用电设备的线路，在用电设备一相碰壳时，能够在最短的时限内可靠地断开。
7、采用标么制进行计算电网参数的优点？答：三相电路的计算公式与单相电路相同，三相功率的标么值与单相功率标么值相等；采用标么制计算的数量级比较小，计算比较简单；选定全网的基准功率以及各级的基准电压后，直接进行标么值计算，计算参数不需折算。
8、试用单位长度电抗计算公式分析采用分裂导线的优点？答：采用分裂导线，增大了导线的等效半径，所以其单位长度电抗值相对普通减小，具体分析如下：普通导线的单位电抗10.1445lg 0.0157m D x r =+（Ω）；其中m D 表示三相导线几何平均距离；r 表示导线半径；分裂导线的单位长度电抗'10.01570.1445lg m eqD x r n =+(Ω)，eq r =eq r 表示分裂导线的等效半径；12131n d d d 、表示某根导线与其余n-1根导线间距离。
'1x 相对1x 值减小了。
当分裂根数超过4根时，电抗值下降不明显，故一般不超过4根。
1、水力发电厂的能量转化过程及水利发电的主要特点？答：水力发电厂的能量转化过程：水的位能和动能通过水轮机带动水轮机旋转转化为机械能，水轮机转轴带动发电机的转子旋转，将机械能转换为电能。
水利发电的主要特点：清洁；效率高；生产成本低；水电机组起停灵活、输出功率增减快；水电站的水库可以综合利用；但水电站建设周期长、投资大；水电站受河川天然径流丰枯变化影响等。
2、新能源发电有哪些？答：新能源发电有：核能发电、生物质发电、地热发电、海洋能发电等。
3、10kV配电线路一般设置哪些保护？答：10kV配电线路设置的保护通常有：电流速断保护、过电流保护以及三相一次重合闸。
对于一些特殊线路当以上保护不能满足时可加装电流保护Ⅱ段、电压闭锁等。
4、互感器在运行时的注意事项有哪些？答：互感器在运行时的注意事项有：二次侧一端有效接地；注意接线极性；电流互感器二次侧不允许开路；电压互感器二次侧不允许短路。
5、电力系统无功电源有哪些？无功补偿的措施有哪些？答：电力系统无功电源主要有：同步发电机、调相机、电容器、静止无功补偿器以及线路的充电功率。
无功补偿的措施有：利用同步发电机进行补偿、利用调相机进行补偿、利用电容器进行补偿和利用静止补偿器进行补偿。
6、电力系统中电压调整的的主要措施有哪些？答：电力系统中电压调整的的主要措施有；通过调节发电机励磁电流调压；改变变压器高中压侧分接头从而改变变压器变比进行调压；通过无功补偿减少电压损失来调压；通过改变线路参数减少电压损失进行调压。
7、计算负荷是什么，准确进行负荷计算的意义？答：计算负荷是指通过负荷的统计计算求出的、用来按发热条件选择供电系统中各元件的负荷值。
计算负荷是供电设计计算的基本依据，计算准确与否直接影响到电器和导体的选择是否经济合理。
如计算负荷确定过大，将使电器和导体选择过大，造成投资和有色金属的浪费；如计算负荷确定过小，又将使电器和导体运行时增加电能损耗，并产生过热，引起绝缘老化，甚至烧毁。
8、无时限的电流速断保护和过电流保护有什么区别？答：无时限的电流速断保护的动作电流是按本线路末端三相短路电流来整定，其保护范围为本线段的一部分，具有保护死区，不需动作时限整定；而过电流保护保护的动作电流是按负荷电流整定，其保护范围为本线段全部并延伸至下一线段全部，动作时限按阶梯原则整定。
1、大接地和小接地电流系统的接线方式分别包括哪些？各有什么特点？答：大接地电流系统中性点直接接地；小接地电流系统包括中性点不接地和中性点经消弧线圈接地。
中性点直接接地方式供电可靠性低，出现单相接地时，形成回路，接地电流大；不接地系统供电可靠性高，但绝缘要求也高，出现单相接地时，不形成回路，接地电流不大，倍。
中性点经消弧线圈接地系统比不接地系统的单相接地电流小，绝缘要求比较低。
2、高压断路器的作用是？隔离开关与其配合的原则是什么？答：高压断路器具有灭弧装置，可以开断或闭合负荷电流和开断短路电流，可用来作为接通或切断电路的控制电器。
隔离开关与其配合的原则是：先通后断。
即停止供电时，隔离开关相对断路器“先通后断”，母线隔离开关相对线路隔离开关也是“先通后断”。
3、频率的一、二次调整分别是通过什么作用的？两者最大的区别是什么？ 答：当系统频率下降时，发电机输出的有功功率将因调速器的一次调整作用而增加，同时负荷所需的有功功率将因本身的调节效应而减少。
因此，频率的一次调整是由发电机调速器作用和负荷本身的调节效应共同完成的。
二次调频是在一次调频的基础上调节调频器作用进行的，系统负荷的增量0L P ∆是由以下三部分调节功率与之平衡的：（1）由频率的一次调整（调速器作用）增发的功率为f K G ''∆-；（2）频率的二次调整（调频器作用）增发的功率0G P ∆；以及由负荷自身的调节效应而减少取用的功率为f K L ''∆-。
两者最大的区别是二次调频可以实现无差调频。
4、计算负荷的定义？答：所谓“计算负荷”是按发热条件选择电气设备的一个假定负荷。
通常根据半小时（30min ）的平均负荷所绘制的负荷曲线上的“最大负荷”称为“计算负荷”，并作为按发热条件选择电气设备的依据。
5、请画出三绕组变压器差动保护单相原理接线图？答：如图所示。
6、跨步电压？保护接零？答：当人在分布电压区域内跨开一步，两脚间（相距0.8m ）所承受的电压称为跨步电压。
保护接零：将用电设备的金属外壳与电源（发电机或变压器）的接地中性线作金属性连接，并要求供电给用电设备的线路，在用电设备一相碰壳时，能够在最短的时限内可靠地断开。
7、输电线的防雷措施？试举6种。
答：架设避雷线、降低杆塔接地电阻、架设耦合地线、采用不平衡绝缘方式、装设自动重合闸、采用消弧线圈接地方式等。
8、安全净距？屋外配电装置一般分为哪三种类型？答：安全净距是指从保证电气设备和工作人员的安全出发，考虑气象条件及其他因素的影响所规定的各电气设备之间、电气设备各带电部分之间、带电部分与接地部分之间应该保持的最小空气间隙。
屋外配电装置一般可分为中型、半高型和高型。
1、发电煤耗率答：每发一度电需要消耗多少克（千克）的标准煤。
2、安全净距答：从保证电气设备和工作人员的安全出发，考虑气象条件及其他因素的影响所规定的各电气设备之间、电气设备各带电部分之间、带电部分与接地部分之间应该保持的最小空气间隙。
3、电压不平衡度答：把电压负序分量与正序分量有效值之比称为不平衡度，即：%10012⨯=U U U ε4、电压偏移答：线路首端或末端电压与线路额定电压的数值差)(1N U U -或)(2N U U -。
电压偏移常用百分值表示，即首端电压偏移1001⨯-NN U U U ％＝、末端电压偏移1002⨯-NN U U U ％＝ 5、最大负荷损耗时间τ答：如果线路中输送的功率一直保持为最大负荷功率max S ，在τ小时内的电能损耗恰好等于线路全年的实际电能损耗，则称τ为最大负荷损耗时间。
6、顺调压答：高峰负荷时允许中枢点电压略低（取N U 025.1）；低谷负荷时允许中枢点电压略高（取N U 075.1）。
二、简答题 (每小题6分，共 30 分)1、抽水蓄能水电站运行有何特点及作用？答：抽水蓄能电站是特殊形式的水电站。
当电力系统内负荷处于低谷时，它利用网内富余的电能，采用机组为电动机运行方式，将下游（低水池）的水抽送到高水池，能量蓄存在高水池中。
在电力系统高峰负荷时，机组改为发电机运行方式，将高水池的水能用来发电。
在电力系统中抽水蓄能电站既是电源又是负荷，是系统内唯一的削峰填谷电源，具有调频、调相、负荷备用、事故备用的功能。
2、“电晕现象”的表现形式及危害 有哪些？答：现象：（1）“滋滋”的放电声（2）导线周围发生蓝紫色荧光，（3）有氧分子被游离后又结合成臭氧（O 3）的气味危害： （1）电晕消耗有功功率、消耗电能的；（2）电磁干扰；（3）导线表面发生腐蚀、降低导线的使用寿命；3、配电网有哪些降损措施？答：（1）、合理使用变压器调整运行负荷；保持三相平衡；选择节能变压器；（2）、重视和合理进行无功补偿采取集中、分散、就地相结合无功补偿的方式，避免大量的无功通过线路远距离传输而造成有功网损。
（3）对电力线路改造，扩大导线的载流水平（4）调整用电负荷，保持均衡用电错峰填谷，保持负荷三相平衡。
4、电压调整的措施有哪些？答：（1）利用发电机调压：调节发电机的励磁电流，可以改变发电机的无功输出实现电力系统无功功率平衡和调整端电压。
