机械设计试卷及答案3套

《机械设计》课程试题（一）一、填空题(每空1分共31分)1、当一零件受脉动循环变应力时，则其平均应力是其最大应力的（50%）。

2、三角形螺纹的牙型角α＝（60），适用于（连接），而梯形螺纹的牙型角α＝（30），适用于（传动）。

3、螺纹连接防松，按其防松原理可分为（摩擦）防松、（机械）防松和（永久）防松。

4、带传动在工作过程中，带内所受的应力有（紧松边拉力产生的拉应力）、（离心拉应力）和（弯曲应力），最大应力发生在（紧边与小带轮接触处）。

5、链传动设计时，链条节数应选（偶数）数(奇数、偶数)。

链轮齿数应选（奇）数；速度较高时，链节距应选（小）些。

6、根据齿轮设计准则，软齿面闭式齿轮传动一般按（接触强度）设计，按（弯曲强度）校核；硬齿面闭式齿轮传动一般按（弯曲强度）设计，按（接触强度）校核。

7、在变速齿轮传动中，若大、小齿轮材料相同，但硬度不同，则两齿轮工作中产生的齿面接触应力（相同），材料的许用接触应力（不同），工作中产生的齿根弯曲应力（不同），材料的许用弯曲应力（不同）。

8、蜗杆传动的总效率包括啮合效率η、（轴承）效率和（搅油）效率。

其中啮合效率η=（），影响蜗杆传动总效率的主要因素是（啮合效率）。

9、轴按受载荷的性质不同，分为（转轴）、（心轴）、（传动轴）。

10、滚动轴承接触角越大，承受（转向）载荷的能力也越大。

二、单项选择题(每选项1分,共11分)1、循环特性r=－1的变应力是（ A ）应力。

A．对称循环变 B、脉动循环变 C．非对称循环变 D．静2、在受轴向变载荷作用的紧螺柱连接中，为提高螺栓的疲劳强度，可采取的措施是( B )。

A、增大螺栓刚度Cb，减小被连接件刚度Cm B．减小Cb．增大Cm C．增大Cb 和Cm D．减小Cb和Cm3、在螺栓连接设计中，若被连接件为铸件，则往往在螺栓孔处做沉头座孔．其目的是( A )。

A．避免螺栓受附加弯曲应力作用 B．便于安装 C．为安置防松装置4、选取V带型号，主要取决于（ D ）。

机械设计题库及参考答案一、单选题（共67题，每题1分，共67分）1.工作时承受弯矩并传递扭矩的轴，称为(A、转轴B、传动轴C、心轴正确答案：A2.蜗杆传动的中间平面是指( ) 的面。

A、同时垂直蜗杆和蜗轮轴线B、同时通过蜗杆和蜗轮轴线C、通过蜗杆轴线并垂直于蜗轮轴线D、通过蜗轮轴线并垂直于蜗杆轴线正确答案：C3.滚动轴承的密封装置按密封的结构形式- -般分为接触式密封、()和组合式密封。

A、固定密封B、转运密封C、非接触式密封D、间院密封正确答案：C4.链传动的张紧轮应装在(A、靠近小轮的松边上B、靠近大轮的松边上C、靠近小轮的紧边上D、靠近大轮的紧边上正确答案：A5.在平面机构中若引入一个高副将引入()个约束。

A、4B、3C、1D、2正确答案：C6.自行车轮的轴是().A、转轴B、传动轴C、心轴D、阶梯轴正确答案：C7.角接触球轴承承受轴向载荷的能力，主要取决于( )A、轴承精度B、轴承宽度C、滚动体数目D、接触角大小正确答案：D8.斜齿轮有规定以()为标准值。

A、法面模数B、端面模数C、法面模数或端面模数D、以上都不是正确答案：A9.带轮是采用轮辐式、腹板式或实心式，主要取决于( )。

A、带轮的线速度B、带轮的直径C、传递的功率D、带的横截面尺寸正确答案：B10.渐开线上任意一点的法线必( ) 基圆.A、交于B、没关系 .C、切于正确答案：C11.在蜗杆传动中，通常( ) 为主动件。

A、蜗轮B、齿轮C、蜗杆或蜗轮都可以D、蜗杆正确答案：D12.普通平键联接的主要用途是使轴与轮毂之间().A、沿轴向固定并传递轴向力B、沿周向固定并传递转矩C、安装与拆卸方便D、沿轴向可作相对滑动并具有导向作用正确答案：B13.在蜗杆传动中，应用比较广泛的是(A、锥蜗杆B、环面蜗杆C、因柱蜗杆D、方形杆.正确答案：C14.同一螺栓组中螺栓的( ) 均应相同。

A、长度和材料B、直径和材料C、直径和长度D、直径、长度和材料正确答案：D15.凸轮机构中，主动件通常作()。

《机械设计基础》典型试题1一.填空1.一平面铰链四杆机构的各杆长度分别为a=350,b=600,c=200,d=700；(1) 当取c 杆为机架时，它为何种具体类型？___________；（2）当取d杆为机架时，则为___________。

2.曲柄摇杆机构中，摇杆为主动件时，___________死点位置。

（A）不存在（B）曲柄与连杆共线时为（C）摇杆与连杆共线时为3.为保证四杆机构良好的机械性能，___________不应小于最小许用值。

（A）压力角（B）传动角（C）极位夹角4.___________决定了从动杆的运动规律。

（A）凸轮转速（B）凸轮轮廓曲线（C）凸轮形状5.凸轮机构中，凸轮基圆半径愈___________，压力角愈___________ ，机构传动性能愈好。

6.紧键联接与松键连联接的主要区别在于：前者安装后，键与键槽之间就存在有___________。

(A) 压紧力(B) 轴向力(C) 摩擦力7.链“B18X80”的含义是_______________________。

8.螺纹联接是指___________________________。

螺旋传动是指___________________________。

9.螺纹的公称直径是指它的_______，螺纹“M12X1.5”的含义为_______________________。

10.采用螺纹联接时，若被联接件总厚度较大，切材料较软，在需要经常装卸的情况下，宜采用_______________________。

用于薄壁零件联接的螺纹，宜采用_______________________。

(A) 螺栓联接(B) 双头螺栓联接(C) 螺钉联接(D) 三角形细牙螺纹(E) 三角形粗牙螺纹(F) 矩形螺纹11.某调整螺纹，采用双头粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，则螺杆应转_________圈。

12.国标规定，三角带有___________七种类型，代号‘B2240’表示_______________________。

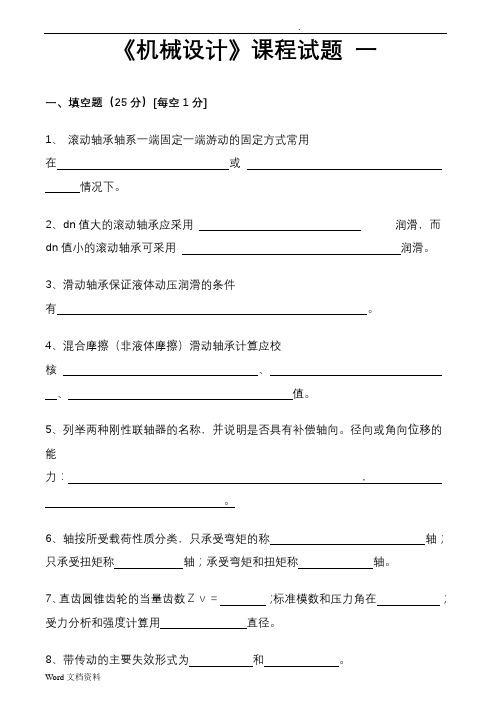

《机械设计》课程试题一一、填空题（25分）[每空1分]1、滚动轴承轴系一端固定一端游动的固定方式常用在或情况下。

2、dn值大的滚动轴承应采用润滑，而dn值小的滚动轴承可采用润滑。

3、滑动轴承保证液体动压润滑的条件有。

4、混合摩擦（非液体摩擦）滑动轴承计算应校核、、值。

5、列举两种刚性联轴器的名称，并说明是否具有补偿轴向。

径向或角向位移的能力：，。

6、轴按所受载荷性质分类，只承受弯矩的称轴；只承受扭矩称轴；承受弯矩和扭矩称轴。

7、直齿圆锥齿轮的当量齿数Ｚｖ＝；标准模数和压力角在；受力分析和强度计算用直径。

8、带传动的主要失效形式为和。

9、带工作是截面上产生的应力有，，。

10、在齿轮传动中，大小齿轮的接触应力是等的，大小齿轮的弯曲应力是等的。

二、选择题（11分）[每空1分]1、滚动轴承圈与轴配合的正确标注应为。

A .Ф30H7/k6 B. Ф30H7 C .Ф30k62、下列滚动轴承密封装置，其中是属于接触式密封，而是属于非接触式密封。

Ａ.毡圈密封Ｂ.甩油环Ｃ.密封环Ｄ.缝隙密封3、在情况下，滑动轴承润滑油的粘度不应选得较高。

Ａ.重载Ｂ.高速Ｃ.工作温度Ｄ.高承受变载或冲击振动载荷4、两相对滑动的接触表面，依靠吸附油膜进行润滑的摩擦状态称。

Ａ.液体摩擦Ｂ.半液体摩擦Ｃ.混合摩擦Ｄ.边界摩擦5、半圆键联接当采用双键时两键应布置。

Ａ.在周向相隔９０o Ｂ.在周向相隔１２０oＣ.在周向相隔１８０o Ｄ.在轴向沿同一直线6、为了提高受轴向变载荷螺栓联接的疲劳强度，应。

Ａ.增加螺栓刚度。

Ｂ.降低螺栓刚度。

Ｃ.降低被联接件刚度。

7、弹簧Ａ的刚度为Ｋ１，弹簧Ｂ的刚度为Ｋ２，两弹簧并联的刚度为。

Ａ. Ｋ１Ｂ. Ｋ２Ｃ. Ｋ１＋Ｋ２Ｄ. Ｋ１Ｋ２／（Ｋ１＋Ｋ２）8、强度等级为６.8级的螺栓材料σｓ＝ＭＰａ。

Ａ. ６００Ｂ. ８００Ｃ. ６８０Ｄ. ４８０9、链轮中心距已定，合理确定链传动的链长时，应取。

Ａ. 任意值Ｂ. 等于链节长度的偶数倍Ｃ.等于链节长度的奇数倍10、带传动的两带轮直径不相等，一般情况下，应使哪个轮曹楔角较大？Ａ. 大轮Ｂ. 小轮Ｃ. 主动论Ｄ. 从动轮三、计算题（34分）1、（14分）图示为手动铰车中所采用的蜗杆传动。

机械设计试卷一一、选择题（每题2 分，共20 分）1、以下哪种材料通常用于制造齿轮？A. 铝B. 铜C. 钢D. 塑料答案：C在机械设计中，哪种联接方式属于可拆卸固定联接？A. 焊接B. 螺栓C. 铆接D. 粘接答案：B以下哪种轴承类型适用于承受径向负载？A. 深沟球轴承B. 锥形滚子轴承C. 推力球轴承D. 滚针轴承答案：A以下哪个参数描述了齿轮传动的传动比？A. 齿数比B. 模数比C. 圆距比D. 轴距比答案：A在滑动配合中，哪种润滑方式能有效降低摩擦系数？A. 边界润滑B. 混合润滑C. 满膜润滑D. 极压润滑答案：C哪种弹簧类型通常用于减震器？A. 螺旋弹簧B. 板簧C. 圆柱螺旋弹簧D. 伞形弹簧答案：A以下哪种机构属于平面连杆机构？A. 曲柄滑块机构B. 丝杠副C. 齿轮副D. 楔块机构答案：A以下哪个尺寸链计算方法适用于测量零件的总长度？A. 最大材料条件B. 最小材料条件C. 最大公差链D. 最小公差链答案：C以下哪种密封结构适用于旋转运动零件？A. O型圈B. V型圈C. 油封D. 波纹管答案：C以下哪种材料的疲劳强度较高？A. 灰铸铁B. 钢C. 铝合金D. 非晶态金属答案：B二、填空题（每题2 分，共20）1、螺纹的基本参数包括______、和。

答案：螺距、导程、角度2、机械效率是指机械的有用功与输入功之比，用符号______表示。

答案：η3、闭式传动中，皮带传动的传动比i = ______。

答案：(D1+D2) / (D1-D2)4、悬臂梁在自由端受到集中力作用时，其最大弯矩出现在______处。

答案：固定端5、齿轮传动中，两个齿轮的法向压力角相等，称为______。

答案：共轭齿轮副6、在弹性体系中，频率与______成正比，与______成反比。

答案：刚度、质量7、滚动轴承的基本类型有______、______、和。

答案：深沟球轴承、圆锥滚子轴承、自对准球轴承、滚针轴承8、用来描述齿轮传动的准确度等级的参数是______。

《机械设计》课程试题（一）一、选择题：本题共10个小题，每小题2分，共20分，在每小题给出的四个选项中，只有一项是符合题目要求的。

把所选项前的字母填在题后的括号内。

1．一般工作条件下，齿面硬度HB≤350的闭式齿轮传动，通常的主要失效形式为【B 】A．轮齿疲劳折断 B. 齿面疲劳点蚀C．齿面胶合 D. 齿面塑性变形2．带传动在工作时产生弹性滑动，是由于【C 】A．包角α太小 B. 初拉力F0太小C．紧边与松边拉力不等 D. 传动过载3．下列四种型号的滚动轴承，只能承受径向载荷的是【B 】A．6208 B. N208 C. 3208 D. 52084．下列四种螺纹，自锁性能最好的是【D】A．粗牙普通螺纹 B.细牙普通螺纹C．梯形螺纹 D.锯齿形螺纹5．在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为【C】A．减小齿面滑动速度υs B. 减少蜗杆头数Z1C．增加蜗杆头数Z1 D. 增大蜗杆直径系数q6．在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数C是指【D 】A．弹簧外径与簧丝直径之比值B．弹簧内径与簧丝直径之比值C．弹簧自由高度与簧丝直径之比值D．弹簧中径与簧丝直径之比值7．普通平键接联采用两个键时，一般两键间的布置角度为【B 】A．90° B. 120° C.135° D.180°8．V带在减速传动过程中，带的最大应力发生在【D 】A．V带离开大带轮处 B. V带绕上大带轮处C．V带离开小带轮处 D. V带绕上小带轮处9．对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是【D 】A．拉力 B.扭矩C．压力 D.拉力和扭矩10．滚子链传动中，链节数应尽量避免采用奇数，这主要是因为采用过渡链节后【D 】A．制造困难 B.要使用较长的销轴C．不便于装配 D.链板要产生附加的弯曲应力二、填空题：本大题共10个小题，每空1分，共20分。

把答案填在题中横线上。

1．轴如按受载性质区分，主要受弯矩的轴为心轴，主要受转矩的轴为传动轴。

大学考试试卷《机械设计基础》及答案3套2011年12月考试机械设计基础第一次作业一、单项选择题(本大题共100分，共 50 小题，每小题 2 分)1. 形成渐开线的圆称为( )。

A. 齿顶圆B. 基圆C. 分度圆D. 齿根圆2. 螺纹的标准是以( )为准。

A. 大径B. 中径C. 小径直径 D.3. 简单行星齿轮系的自由度数为( )。

A. 二个一个 B.C. 不变D. 零4. 被连接件受横向外力时，如采用普通螺纹连接，则螺栓可能失效的形式为( )。

A. 剪切破坏B. 拉断C. 拉扭断裂D. 挤压破坏5. 在设计凸轮机构时，要求承载能力大，耐磨损，应采用( )从动件。

A. 尖顶B. 滚子C. 平底D. 都不可以6. 蜗杆传动，为了提高传动效率，在一定限度内可采用( )。

A. 较小的蜗杆直径系数B. 较大的蜗杆分度圆上螺旋升角C. 较小的模数D. 较少的蜗杆头数7. 按基本额定动载荷选定的滚动轴承，在预定使用期限内其破坏概率最大为( )。

A. 1 ,B. 5 ,C. 10 ,D. 50 ,8. 齿面点蚀多半发生在( )。

A. 齿顶附近B. 齿根附近C. 节线附近D. 基圆附近9. 凸轮的基圆半径越小，则凸轮机构的压力角( )。

A. 增大B. 减小C. 不变D. 增大或减小10. 在螺纹连接中，同时拧上两个螺母是为了( )。

A. 提高强度B. 增大预紧力C. 防松D. 提高备用螺母11. 单级圆柱齿轮减速器，若主动轮1和从动轮2的材料和热处理均相同，则工作时，两轮齿根弯曲应力的关系是( )。

A. σ,σ F1F2B. σ,σ F1F2C. σ,σ F1F2D. σ?σ F1F212. 当齿轮中心距稍有改变时，( )保持原值不变的性质称为可分性。

A. 压力角B. 啮合角C. 传动比D. 分度圆直径13. 从经济观点考虑，只要能满足使用要求，应尽量选用( )轴承。

A. 球B. 圆柱C. 圆锥滚子D. 角接触14. 为保证四杆机构良好的机械性能，( )不应小于最小许用值。

机械设计基础试卷1一、选择题：本大题共15个小题，每小题3分，共45分。

在每小题给出的四个选项中，只有一项符合题目的要求，把所选择项前的字母填在题后的括号内。

1．下列铰链四杆机构中，能实现急回运动的是A．双摇杆机构 B.曲柄摇杆机构C．双曲柄机构 D.对心曲柄滑块机构【】2．平面连杆机构中，当传动角γ较大时，则A．机构的传力性能较好 B. 机构的传力性能较差C．可以满足机构的自锁要求 D.机构的效率较低3．当一对渐开线齿轮制成后，即使两轮的中心距稍有改变，其角速度比仍保持原值不变，原因是：A. 压力角不变B. 啮合角不变C．节圆半径不变 D. 基圆半径不变【】4．渐开线齿轮实现连续传动时，其重合度为A．ε<0 B.ε=0 C.ε<1 D. ε≥1 【】5. 塑性材料制成的零件进行静强度计算时，其极限应力为A．σB B. σsC. σD. σ－1【】6. 下列四种螺纹中，自锁性能最好的是A．粗牙普通螺纹 B.细牙普通螺纹C．梯形螺纹 D.锯齿形螺纹【】7．普通平键联接在选定尺寸后，主要是验算其A．挤压强度 B. 剪切强度C．弯曲强度 D. 耐磨性【】8．一对相啮合的圆柱齿轮的Z2>Z1，b1>b2,其接触应力的大小是A．σH1<σH2B. σH1>σH2C. σH1=σH2D. 可能相等，也可能不等【】9．实际齿数相同时，直齿圆柱齿轮、斜齿圆柱齿轮和直齿圆锥齿轮三者齿形系数之间的关系为A ．直齿圆柱齿轮的最大 B. 斜齿圆柱齿轮的最大C ．直齿圆锥齿轮的最大 D. 三者数值相同【 】10．在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为： A ．减小齿面滑动速度υsB. 减少蜗杆头数Z 1C ．增加蜗杆头数Z 1 D. 增大蜗杆直径系数q【 】11. 带传动中，弹性滑动 A ．在张紧力足够时可以避免 B ．在传递功率较小时可以避免 C ．在小带轮包角足够大时可以避免 D．是不可避免【 】12．带传动作减速传动时，带的最大应力σmax等于A.σ1+σb1+σ cB. σ1+σb2+σcC. σ2+σb1+σcD. σ2+σb2+σc【 】13. 转轴的变曲应力为A ．对称循环变应力 B.脉动循环变应力C ．非对称循环变应力 D.静应力【 】14．在基本额定动载荷C 作用下，滚动轴承的基本额定寿命为106转时，其可靠度为 A ．10% B. 80% C.90% D.99%【 】15．在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数C 是指 A ．弹簧外径与簧丝直径之比值 B ．弹簧内径与簧丝直径之比值 C ．弹簧自由高度与簧丝直径之比值 D．弹簧中径与簧丝直径之比值【 】二、填空题：本大题共10个小题，每空1分，共20分。

大学机械设计期末考试题库含答案机械设计试卷3一 选择填空题 （每空一分共20分） 1在常用的螺纹连接中，自锁性能最好的螺纹是 普通螺纹 ，其牙型角60α= 。

2普通平键连接工作时，平键的工作面是 侧面，平键的剖面尺寸b h ⨯按 轴径 从标准中查取。

平键连接主要失效形式是 压溃 。

3带传动中，若1υ为主动轮圆周速度，2υ为从动轮圆周速度，υ为带速，则这些速度之间存在的关系是 12υυυ>> 。

4 V 带传动中，V 带截面楔角40ϕ= ，则V 带轮的轮槽角φ0应 < 40 。

5在设计V 带传动时，V 带的型号可根据 计算功率 和 小带轮转速 查选型图确定。

6对于一对材料相同的钢制软齿面齿轮传动，为使大小齿轮接近等强度，常用的热处理方法是小齿轮 调质 ，大齿轮 正火 。

7根据轴的承载情况，自行车的前轴承受弯矩作用应称为 心 轴。

中间轴应称为 转 轴。

8代号为6206的滚动轴承，其类型是 深沟球轴承，内径d= 30 mm 。

9温度和压力是影响粘度的主要因素，若温度升高，则 粘度降低（或减少） ，若压力升高，则 粘度增加（或变大）。

10 在下列联轴器中，能补偿两轴的相对位移以及可缓冲吸振的是 D 。

A 凸缘联轴器B 齿式联轴器C 万向联轴器D 弹性柱销轴器11在蜗杆传动中，规定蜗杆分度圆直径的目的是 减少蜗轮滚刀的数量，利于刀具标准化。

12普通平键连接工作时，平键的工作面是 侧面。

二 简答题(共5题，每题6分)1 简述齿轮传动的失效形式和开式齿轮传动的设计准则 答：失效形式包括： 轮齿折断（1分）、齿面疲劳点蚀（1分）、齿面磨损（1分）、齿面胶合（1分）、轮齿塑性变形（1分）。

开式齿轮传动的设计准则：按齿根弯曲疲劳强度进行设计，然后考虑磨损的影响将模数适当加大。

（1分） 2 以框图形式说明转轴的设计过程。

3简述蜗杆传动的正确啮合条件。

答：中间平面上，蜗杆轴向模数与蜗轮端面模数相等，均为标准值（2分）；蜗杆轴面压力角与蜗轮端面压力角相等，且为标准值（2分）；蜗杆与蜗轮轮齿的螺旋线方向相同并且蜗杆分度圆柱上的导程角等与蜗轮分度圆柱上的螺旋角。
