第一章土的物理性质及工程分类

如有你有帮助，请购买下载，谢谢！第一章:土的物理性质及工程分类土是三相体——固相（土颗粒）、液相（土中水）和气相（土中空气）。

固相：是由难溶于水或不溶于水的各种矿物颗粒和部分有机质所组成。

2.土粒颗粒级配（粒度） 2. 土粒大小及其粒组划分b.土粒颗粒级配（粒度成分）土中各粒组相对含量百分数称为土的粒度或颗粒级配。

粒径大于等于0.075mm 的颗粒可采用筛分法来区分。

粒径小于等于0.075mm 的颗粒需采用水分法来区分。

颗粒级配曲线斜率: 某粒径范围内颗粒的含量。

陡—相应粒组质量集中；缓--相应粒组含量少；平台--相应粒组缺乏。

特征粒径: d 50 : 平均粒径；d 60 : 控制粒径；d 10 : 有效粒径；d 30粗细程度： 用d 50 表示。

曲线的陡、缓或不均匀程度：不均匀系数C u = d 60 / d 10 ，Cu ≤5,级配均匀，不好Cu ≥10,，级配良好，连续程度:曲率系数C c = d 302 / (d 60 ×d 10 )。

较大颗粒缺少，Cc 减小；较小颗粒缺少，Cc 增大。

Cc = 1~ 3, 级配连续性好。

粒径级配累积曲线及指标的用途：1.粒组含量用于土的分类定名；2）不均匀系数Cu 用于判定土的不均匀程度：Cu ≥ 5, 不均匀土； Cu < 5, 均匀土；3）曲率系数Cc 用于判定土的连续程度：C c = 1 ~ 3，级配连续土；Cc > 3或Cc < 1,级配不连续土。

4）不均匀系数Cu 和曲率系数Cc 用于判定土的级配优劣：如果 Cu ≥ 5且C c = 1 ~ 3，级配良好的土；如果 Cu < 5 或 Cc > 3或Cc < 1, 级配不良的土。

土粒的矿物成份——矿物分为原生矿物和次生矿物。

原生矿物：岩浆在冷凝过程中形成的矿物（圆状、浑圆状、棱角状） 次生矿物：原生矿物经化学风化后发生变化而形成。

（针状、片状、扁平状） 粗粒土：原岩直接破碎，基本上是原生矿物，其成份同生成它们的母岩。

土力学第一章土的物理性质及工程分类1.土的特点:碎散性、三相性(固,液,气) 、天然性(自然变异性)或成层性.2.土粒大小是影响土的性质最主要因素.土性取决于颗粒的形状,大小和矿物成分.3.常用的粒度成分的表示方法有表格法、累计曲线法和三角坐标法.1).表格法.表格法是以列表形式直接表达各粒组的百分含量.它用于粒度成分的分类是十分方便的.2)累计曲线法.该方法是比较全面和通用的一种图解法,适应于各种土级配好坏的相对比较.由累计曲线的坡度可以大致判断土粒的均匀程度或级配是否良好.3)三角坐标法.三角坐标法只适用于划分三个组粒的情况.4.研究土中水必须考虑到水的存在状态及其土粒的相互作用;存在于土中的液态水可分为结合水和自由水两大类.结合水是指受电分子吸引力吸附在土粒表面的土中水.自由水是存在于土粒表面电场影响范围以外的水.5.土中气:土中的气体存在于土孔隙中未被水所占据的部位.含气体的土称为非饱和土,非饱和土的工程性质研究已形成土力学的一个热点.6.我们把粘土颗粒在直流电作用下向阳极移动的现象称为电泳;而水分子向阴极移动的现象称为电渗.7.双电层的厚度既取决于颗粒表面的带电性,又取决于溶液中阳离子的价数.8.粘土间的相互作用力:(1)粒间吸引力土粒间吸引力主要来源于分子间的范德华力.(2)土粒间排斥力9.土的结构:是指由土粒单元的大小、形状、相互排列及其联结关系等因素形成的综合特征.10.土的构造:土中的物质成分和颗粒大小等都相近的各部分土层之间的相互关系的特征.11.反映土轻重程度的指标:(1)土的天然密度ρ.ρ=m/V (2)土的干密度ρd =m s/V. (3)土的饱和密度ρsat=m s+Vvρw/V (4)土的浮密度ρ′(5)土粒的相对密度12.反映土松密程度的指标(1)孔隙比e:土中孔隙体积与土粒体积之比(2)孔隙率n :土中孔隙体积与总体积之比,以百分数表示.13.反映土含水程度的指标(1)土的含水率ω:土中水的质量与土颗粒质量之比,称为土的含水率,以百分数计.14.影响压实效果的因素:土类、级配、压实功能和含水率,另外土的毛细管压力以及孔隙压力对土的压实性也有一定影响.第二章土中水的运动规律1.孔隙中的自由水在重力(水位差)作用下,发生运动(从土内孔隙中透过)的现象叫渗透.2.土体具有被水透过的性质称为土的渗透性或透水性.3.渗流引起的渗透破坏问题主要有两大类:一是因渗流力的作用,使土体颗粒流失或局部土体产生移动,导致土体变形甚至失稳,如深基坑中流沙和管涌现象;二是由于渗流作用,使水压力或浮力发生变化,导致土体或结构失稳.4.渗流力:水在土中渗流时,受到土颗粒的阻力T的作用,这个力的作用方向与水流方向相反.5.流沙现象:土颗粒之间的压力等于零,土颗粒将处于悬浮状态而失去稳定.6.流沙现象的防治原则:(1)减小或消除水头差,如采取基坑外的井点降水法降低地下水位或水下挖掘;(2)增长渗流途径,如打板桩;(3)在向上渗流出口处地表用透水材料覆盖压重以平衡渗流力;(4)土层处理,减小土的渗透系数,如冻结法、注浆法等.7.管涌现象:水在砂性土中渗流时,土中的一些细小颗粒在渗流力作用下,可能通过粗颗粒的孔隙被水流带走,这种现象称为管涌.8.防治管涌现象,一般从下列三个方面采取措施:(1)改变几何条件,在渗流逸出部位设反滤层是防止管涌破坏的有效措施;(2)改变水力条件,降低水力梯度,如打板桩等;(3)土层处理,减小土的渗透系数.9.流网是由一组流线和一组等势线相互正交组成的网格.流网具有以下特征:(1)流线与等势线相互正交.(2)流线与等势线构成的各个网格的长宽比为常数.(3)相邻等势线之间的水头损失相等.(4)各个流槽(即各相邻两流线间)的渗流量相等.10.土的毛细现象是指土中水在表面张力作用下,沿着孔隙向上及其他地方移动的现象.这种细微孔隙中的水被称为毛细水.11.影响冻胀的因素:(1)土的因素(2)水的因素(3)温度的因素(4)外载荷的因素第三章土中应力计算1.土中应力按其起因可分为自重应力和附加应力两种.土中应力按其作用原理或传递方式可分为有效应力和孔隙应力两种.2.土体的应力-应变关系:(1)土的连续性假定(2)土的线弹性假定(3)土的各向同性假定3.土中某点的自重应力与附加应力之和为土体总的应力.4.在土力学中,正应力以压为正,拉为负.剪应力以逆时针为正.5.地下水位升降,使地基土中自重应力也相应发生变化.6.基底附加压力是指超出原有地基竖向应力的那部分基底压力,也即是作用在基础底面的压力与基底处建造前土中自重应力之差.7.有效应力原理:计算土中应力的目的是为了研究土体受力后的变形和强度问题.8.土中有效应力是指土中固体颗粒(土粒)接触点传递的粒间应力.9.存在土体中某点的总应力有三种情况,即自重应力附加应力、自重应力与附加应力之和.10.有效应力原理:(1)饱和土中任意点的总应力σ总是等于有效应力加上孔隙水压力;(2)土的有效应力控制了土的变形及强度.第四章土的压缩性与地基沉降计算1.土的三大工程问题:渗流、变形、强度.2.在外力作用下土体体积缩小的特性称为土的压缩性.3.土的压缩通常由三部分组成:(1)固体土颗粒被压缩;(2)土中水及封闭气体被压缩;(3)水和气体从孔隙中排出.4.对饱和土来说,土体的压缩变形主要是孔隙水的排出.5沉降:在建筑物荷载作用下,地基土主要由于压缩而引起基础的竖向位移.6.计算地基沉降时,必须取得土的压缩性指标.土的压缩性指标可以通过室内压缩试验或现场原位试验的方式获得.7.土的变形模量是指土体在无侧限条件下的应力与应变的比值.变形模量是反映土的压缩性的重要指标之一.8.土的弹性模量的定义是土体在无侧限条件下瞬时压缩的应力-应变模量.9.变形顺序:初始沉降、固结沉降、次固结沉降.10.几种沉降计算方法:分层总和法、应力面积法和弹性理论方法.第五章土的抗剪强度1.土的抗剪强度是指土抵抗剪切破坏的极限能力.2.土的c和ф统称为土的抗剪强度指标.3.土的抗剪强度是决定建筑物地基和土工建筑物稳定性的关键因素.4.无粘性土的抗剪强度决定于有效法向应力和内摩擦角.5.应力路径是指在外力作用下,土中某一点的应力变化过程在应力坐标图中的轨迹.它是描述土体在外力作用下应力变化情况或过程的一种方法.第六章土压力与挡土墙1.用来支撑天然或人工斜坡不致坍塌,保持土体稳定性的一种建筑物,俗称挡土墙.2.土压力是设计挡土墙结构物断面及验算其稳定性的主要外载荷.3.根据挡土墙的方向,大小及墙后填土处的应力状态,将土压力分为静止土压力,主动土压力,被动土压力三种.4.影响土压力的最主要因素:墙体位移条件.5.挡土墙的类型:重力式挡土墙、悬臂式挡土墙、扶壁式挡土墙、锚定板及锚杆式挡土墙.第七章地基承载力1.地基承载力是指单位面积上地基所能承受的荷载.2.地基破坏模式可分为整体剪切破坏、局部剪切破坏及冲切破坏三种。

01第一章土的物理性质及工程分类(总18页)-本页仅作为预览文档封面，使用时请删除本页-课题: 第一章土的物理性质及工程分类一、教学目的：1.了解土的生成和工程力学性质及其变化规律；2.掌握土的物理性质指标的测定方法和指标间的相互转换；3.熟悉土的抗渗性与工程分类。

二、教学重点：土的组成、土的物理性质指标、物理状态指标。

三、教学难点：指标间的相互转换及应用。

四、教学时数： 6 学时。

五、习题：第一章土的物理性质及工程分类一、土的生成与特性1.土的生成工程领域土的概念：土是指覆盖在地表的没有胶结和弱胶结的颗粒堆积物，土与岩石的区分仅在于颗粒胶结的强弱，土和石没有明显区分。

土的生成:岩石在各种风化作用下形成的固体矿物、流体水、气体混合物。

不同风化形成不同性质的土，有下列三种：（1）物理风化：只改变颗粒大小，不改变矿物成分。

由物理风化生成土为粗粒土（如块碎石、砾石、砂土），为无粘性土。

（2）化学风化：矿物发生改变，生成新成分—次生矿物。

由化学风化生成土为细粒土，具有粘结力（粘土和粘质粉土），为粘性土。

（3）生物风化：动植物与人类活动对岩体的破坏。

矿物成分没有变化。

2.土的结构和构造（1）土的结构定义：土颗粒间的相互排列和联结形式称为土的结构。

1)种类：●单粒结构：每一个颗粒在自重作用下单独下沉并达到稳态。

●蜂窝结构：单个下沉，碰到已下沉的土颗粒，因土粒间分子引力大于重力不再下沉，形成大孔隙蜂窝状结构。

●絮状结构：微粒极细的粘土颗粒在水中长期悬浮，相互碰撞吸引形成小链环状土集粒。

小链之间相互吸引，形成大链环，称絮状结构。

图土的结构3）工程性质：密实的单粒结构工程性质最好，蜂窝结构与絮状结构如被扰动破坏天然结构，则强度低、压缩性高，不可用做天然地基。

（2）土的构造1）定义：同一土层中，土颗粒之间的相互关系。

2）种类：●层状结构：由不同颜色或不同粒径的土组成层理，一层一层互相平行。

●分散构造：土粒分布均匀，性质相近，如砂与卵石层为分散构造。

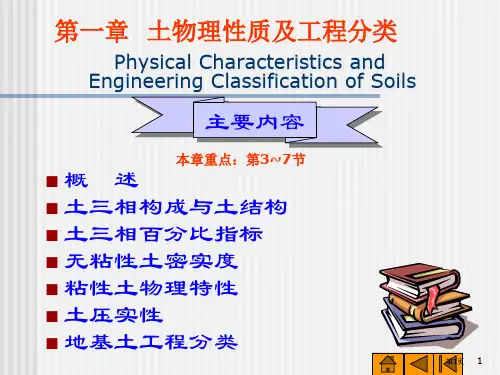

第一章 土的物理性质及工程分类§1.1 §1.2 §1.3 §1.4 §1.5 §1.6 §1.7 土的形成 土的三相组成 土的结构和构造 土的三相比例指标 土的物理状态指标 土的工程分类 土的击实特性§1.1 土的形成土的形成示意图 岩石 地球风化搬运、 搬运、沉积土 地球31 风化物理风化 化学风化 生物风化地表或接近地表条件下，岩石、 在地表或接近地表条件下，岩石、矿 物发生机械破碎的过程。

物发生机械破碎的过程。

主要因素是 岩石的失重和温度变化， 岩石的失重和温度变化，岩石裂隙中 水的结冰等。

水的结冰等。

原生矿物 次生矿物在地表或接近地表条件下， 在地表或接近地表条件下， 岩石、 岩石、矿物发生化学变化并 生成新矿物的过程。

生成新矿物的过程。

主因是 水和氧，前者引起溶解、 水和氧，前者引起溶解、水 化，后者引起氧化等化学反 应。

动植物及微生物 引起的岩石风化。

动植物活动有 机 质物理风化5石灰岩里面 含有二氧化碳的水，渗入石灰岩隙缝中， 里面， 二氧化碳的水 在石灰岩里面，含有二氧化碳的水，渗入石灰岩隙缝中， 会溶解其中的碳酸钙。

这溶解了碳酸钙的水，从洞顶上滴下来时， 会溶解其中的碳酸钙。

这溶解了碳酸钙的水，从洞顶上滴下来时， 由於水分蒸发、二氧化碳逸出，使被溶解的钙质又变成固体(称为固化 称为固化)。

由於水分蒸发、二氧化碳逸出，使被溶解的钙质又变成固体 称为固化 。

由上而下逐渐增长而成的，称为“钟乳石 钟乳石”。

由上而下逐渐增长而成的，称为 钟乳石 。

化学风化62 搬运 由风力、水流、重力等完成 搬运—由风力 水流、 由风力、 沉积—残积 坡积、 残积、 3 沉积 残积、坡积、冲积等根据形成过程，可将土分为两大类： 根据形成过程，可将土分为两大类：残积土 无搬运母岩表层经风化作用破碎 成岩屑或细小颗粒后， 成岩屑或细小颗粒后， 未经搬运残留在原地的 堆积物运积土 有搬运风化所形成的土颗粒， 风化所形成的土颗粒， 受自然力的作用搬运到 远近不同的地点所沉积 的堆积物坡积土洪积物（层）断面 洪积物河流形成冲击土河床、河漫滩、 河床、河漫滩、阶地（平原河谷）冲击物 平原河谷）风积土风积土： 风积土：由风力带动土粒经过一段搬运距离后沉积下来 的堆积物。

第一章土的物理性质与工程分类第一章土的物理性质及工程分第一节土的组成与结构一、土的组成天然状态下的土的组成（一样分为三相）⑴固相：土颗粒--构成土的骨架,决定土的性质--大小、形状、成分、组成、排列⑵液相：水和溶解于水中物质⑶气相：空气及其他气体（1）干土=固体+气体（二相）（2）湿土=固体+液体+气体（三相）（3）饱和土=固体+液体（二相）二、土的固相——矿物颗粒土粒粒径大小及矿物成分不同，对土的物理力学性质有着较大阻碍。

如当土粒粒径由粗变细时，土的性质可从无粘性变化到有粘性。

（一）土的粒组划分工程上将物理力学性质较为接近的土粒划分为一个粒组，粒组与粒组之间的分界尺寸称为界限粒径。

土颗粒依照粒组范畴划分不同的粒组名称：六大粒组：块石（漂石）、碎石（卵石）、角粒（圆粒）、砂粒、粉粒、粘粒界限粒径分别是：200mm、20mm、2mm、0.075mm、0.005mm,见下表。

表1-1 粒组划分标准（GB 50021—94）（二）土的颗粒级配自然界的土通常由大小不同的土粒组成，土中各个粒组重量（或质量）的相对含量百分比称为颗粒级配，土的颗粒级配曲线可通过土的颗粒分析试验测定。

1.颗粒大小分析试验方法（1）筛分法：适用60—0.075mm的粗粒土（2）密度计法：适用小于0.075mm的细粒土2.颗粒级配曲线——半对数坐标系3.级配良好与否的判别1) 定性判别（1）坡度渐变——大小连续——连续级配 （级配曲线）（2）水平段（台阶）——缺乏某些粒径——不连续级配（1） 曲线形状平缓——粒径变化范畴大——不平均——良好 （2） 曲线形状较陡——变化范畴小——平均——不良 2) 定量判别：不平均系数 1060d d C u =103060d d d 分别表示级配曲线上纵坐标为60% 30% 10%时对应粒径 不平均系数越大，土粒越不平均，工程上把5<u C 的看作是平均的，级配不行；把10>u C 大于的土看作是不平均的，级配良好。
