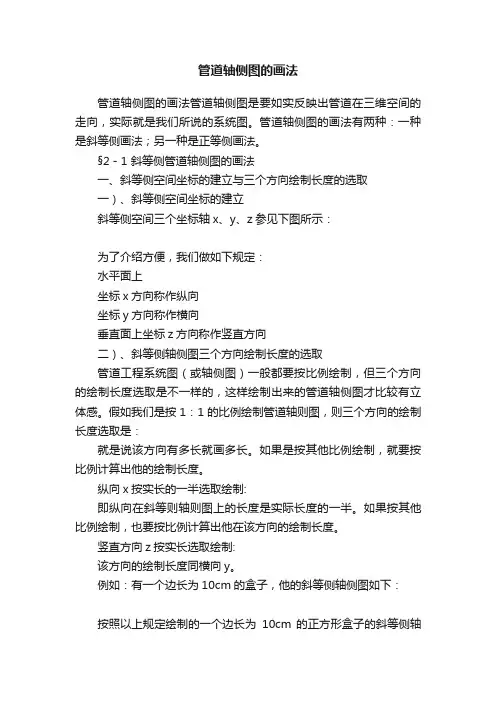

管道轴侧图的画法管道轴侧图的画法管道轴侧图是要如实反映出管道在三维空间的走向，实际就是我们所说的系统图。
管道轴侧图的画法有两种：一种是斜等侧画法；另一种是正等侧画法。
§2－1 斜等侧管道轴侧图的画法一、斜等侧空间坐标的建立与三个方向绘制长度的选取一）、斜等侧空间坐标的建立斜等侧空间三个坐标轴x、y、z参见下图所示：为了介绍方便，我们做如下规定：水平面上坐标x方向称作纵向坐标y方向称作横向垂直面上坐标z方向称作竖直方向二）、斜等侧轴侧图三个方向绘制长度的选取管道工程系统图（或轴侧图）一般都要按比例绘制，但三个方向的绘制长度选取是不一样的，这样绘制出来的管道轴侧图才比较有立体感。
假如我们是按1：1的比例绘制管道轴则图，则三个方向的绘制长度选取是：就是说该方向有多长就画多长。
如果是按其他比例绘制，就要按比例计算出他的绘制长度。
纵向x按实长的一半选取绘制:即纵向在斜等则轴则图上的长度是实际长度的一半。
如果按其他比例绘制，也要按比例计算出他在该方向的绘制长度。
竖直方向z按实长选取绘制:该方向的绘制长度同横向y。
例如：有一个边长为10cm的盒子，他的斜等侧轴侧图如下：按照以上规定绘制的一个边长为10cm 的正方形盒子的斜等侧轴侧图，具有极强的立体感，一看就知道是一个正方形的盒子。
二、管道斜等侧轴侧图的画法实例管道斜等侧轴侧图也是按上面的规定进行绘制。
下面以管道平面、立面图为依据，介绍管道斜等侧轴侧图的具体画法：例1、根据下面所给的管道平面、立面图绘制该管道对应的斜等侧轴侧图。
上图是三根不同方向的直管在空间90度拐弯连接组成的图形，首先我们判断每根管道所在的方向和绘制应该选取的长度。
1号管是竖直z方向，按实际长度绘制；2号管是纵向x方向，按实际长度的一半绘制；要注意的是该管道的后端是与1号管道的顶端连接形成向下（或向前）拐90°弯。
3号管是横向y方向，按实际长度绘制。
并且2号管的前端与3号的左端相连接，形成水平向右拐90°弯。
