哈尔滨工程大学水泵与水泵站课程设计说明目录一、基本情况及设计资料二、设计流量和估算扬程的计算三、泵和电动机的选型四、确定管道的材料、数目、直径及管路附件五、进水构筑物设置六、泵房设计七、工作点校核八、辅助设备布置九、总结十、致谢十一、参考文献一、基本情况及设计资料某水厂新建水源工程，用进水闸及明渠引湖水至泵站，由输水干管送水至净化站，建厂地区地形比较开阔，附近有10千伏的电网通过，并靠近公路交通运输方便，当地石料较丰富，木材缺乏。
1.1站址地形站址附近，地形比较简单，垂直于抽水泵站纵断面线80米范围内，变化很小可用地形纵断面图代替站址地形图，泵站地形纵断面各地形点高程如表1所示表1 泵站地形纵断面地形点高程高程（m）备注0+000 26.50 引渠进口0+190 27.10 坡地与田块交点0+237 27.20 下田块末端0+237 27.70 下田块始端0+320 27.75 下田块末端0+320 29.10 坡地起点0+378 43.50 坡地末台地起点0+385 43.80 台地末坡地起点0+413 49.30 坡地末坡起点0+420 49.50 坡地末山包顶0+430 50.20 山包顶1.2设计需要流量供水对象最高日用水量2304000m3/s。
要求在水源出现最低水位时能满足此供水量的要求。
1.3水位水厂配水高程51.00米。
水原设计水位高程24.00米，水源最低水位22.00；水源最高水位高程26.00米。
二、设计流量和估算杨程的计算1.设计流量Q供水对象最高日用水量230400m3/日;同时设计流量2.8 m3/s要求在水源出现最低水位时能满足此供水量的要求。
2.设计杨程HST（1）通过资料得：明渠（据地形情况明渠渠道从引渠进口椿号0+000建到椿号0+237处）的水损：沿程水损：237/6000=0.0395m （取0.04m）∑h’=0.05+0.1=0.15m集水井水位水厂配水井高程51.00m水源设计水位高程：24.00-0.15=23.85m水源最低水位高程：22.00-0.15=21.85m水源最高水位高程：26.00-0.15=25.85m（2）水头损失∑h的计算估算管路损失：根据经验泵站内部损失一般取1.5—2.0米，本设计取1.5米，输水管渠局部损失为0.15m，沿程水头损失设为0.15m，故输水管渠的水头损失0.3m。
水泵课程设计摘要一、教学目标本课程旨在让学生了解和掌握水泵的基本原理、结构特点和运行维护方法。
通过本课程的学习，使学生能够：1.知识目标：理解水泵的工作原理，掌握水泵的主要组成部分和性能参数；了解不同类型水泵的适用范围和优缺点。
2.技能目标：学会使用水泵的相关测量工具，能够对水泵进行安装、调试和维护；能够分析水泵运行中的常见问题，并采取相应措施解决。
3.情感态度价值观目标：培养学生对水泵行业的兴趣，增强环保意识和安全意识，注重实践操作的规范性和严谨性。
二、教学内容本课程的教学内容主要包括以下几个部分：1.水泵的基本原理：介绍水泵的工作原理，包括吸入、压出和旋转三个方面；讲解水泵的性能参数，如流量、扬程、功率等。
2.水泵的类型及特点：讲解不同类型水泵的构造和原理，如离心泵、轴流泵、混流泵等；分析各种水泵的适用范围、优缺点及选型依据。
3.水泵的安装与维护：介绍水泵的安装步骤和注意事项，如基础施工、设备安装、管道连接等；讲解水泵的维护保养方法，包括日常检查、定期维修、故障排除等。
4.水泵运行管理：阐述水泵运行中的监控指标，如压力、温度、流量等；介绍水泵运行中的常见问题及处理措施，如振动、噪音、泄露等。
三、教学方法为了提高教学效果，本课程将采用以下几种教学方法：1.讲授法：通过讲解水泵的基本原理、结构特点和运行维护方法，使学生掌握相关知识。
2.案例分析法：分析实际案例，使学生更好地理解水泵的运行管理和故障处理。
3.实验法：安排现场实习或实验室操作，让学生亲手操作水泵，提高其实际操作能力。
4.讨论法：学生分组讨论，培养学生的团队协作能力和解决问题的能力。
四、教学资源为了支持本课程的教学，我们将准备以下教学资源：1.教材：选用权威、实用的水泵教材，为学生提供系统、全面的知识体系。
2.参考书：提供相关领域的参考书籍，丰富学生的知识视野。
3.多媒体资料：制作课件、视频等多媒体资料，生动形象地展示水泵的原理和操作过程。
大学生水泵课程设计一、课程目标知识目标：1. 掌握水泵的基本原理与结构，理解水泵在工程中的应用；2. 学习水泵的类型、性能参数及其选型方法；3. 了解水泵的运行特性，掌握水泵工况分析的基本方法。
技能目标：1. 能够运用水泵的基本原理解决实际问题，进行水泵系统的设计；2. 学会使用水泵性能测试设备，完成水泵性能测试，并能分析测试结果；3. 能够根据实际需求，合理选用水泵并进行安装、调试和维护。
情感态度价值观目标：1. 培养学生热爱专业，积极投身水泵领域的研究与实践活动；2. 增强学生的团队合作意识，培养沟通协调能力；3. 提高学生的环保意识，关注水泵在节能减排中的作用。
课程性质：本课程为大学生学科专业课程，结合理论与实践教学，注重培养学生的实际操作能力和工程应用能力。
学生特点：大学生具备一定的理论基础，求知欲强，具备独立思考和创新能力。
教学要求：结合水泵领域的发展趋势，注重理论与实践相结合，提高学生的实际操作技能，培养具备工程应用能力的专业人才。
通过课程目标分解，将学习成果具体化，为教学设计和评估提供依据。
二、教学内容1. 水泵原理及结构- 水泵的分类及工作原理- 水泵主要部件的结构与功能2. 水泵性能参数与选型- 水泵的性能参数及其计算方法- 水泵选型原则及方法- 水泵并联与串联工况分析3. 水泵的安装与维护- 水泵安装流程及注意事项- 水泵的调试与运行- 水泵常见故障及维护方法4. 水泵性能测试- 水泵性能测试设备与原理- 水泵性能测试方法与步骤- 测试结果分析及应用5. 水泵在工程中的应用案例- 水泵在不同领域的应用案例解析- 水泵系统设计方法及优化- 节能水泵在节能减排中的应用教学大纲安排：第一周：水泵原理及结构第二周：水泵性能参数与选型第三周：水泵的安装与维护第四周：水泵性能测试第五周：水泵在工程中的应用案例教学内容与教材关联性：教学内容紧密围绕教材章节进行，确保学生掌握水泵相关理论知识，同时结合实际案例分析，提高学生的工程应用能力。
两台抽水泵课程设计一、课程目标知识目标：1. 学生能理解并掌握抽水泵的工作原理，了解其在我国农业灌溉中的应用。
2. 学生能掌握两台抽水泵同时工作时的流量、扬程变化规律，并学会相关的计算方法。
3. 学生能了解并描述抽水泵的能效、节能意义及其与环境保护的关系。
技能目标：1. 学生能够运用所学的抽水泵知识，解决实际灌溉问题，进行简单的流量、扬程计算。
2. 学生能够设计简单的抽水泵灌溉系统，具备初步的工程实践能力。
3. 学生通过小组合作，提高沟通协调能力，培养团队协作精神。
情感态度价值观目标：1. 学生对抽水泵在我国农业发展中的重要作用有深入的认识，增强对农业科技的兴趣和热情。
2. 学生能够认识到科技对环境保护的重要性，培养节能环保意识。
3. 学生在课程学习过程中，培养勇于探究、积极思考的良好学习习惯，增强自信心和自主学习能力。
本课程针对五年级学生设计，结合学生的认知特点，注重理论知识与实际应用相结合，提高学生的实践操作能力。
课程以抽水泵为例，引导学生探索物理知识在农业生产中的应用，培养学生对农业科技的兴趣，同时注重培养学生的节能环保意识和团队协作能力，为学生的全面发展奠定基础。
二、教学内容本节教学内容主要包括以下几部分：1. 抽水泵的基本原理：讲解抽水泵的工作原理，包括泵的构造、泵的类型及其在农业灌溉中的应用。
2. 抽水泵的性能参数：介绍抽水泵的主要性能参数，如流量、扬程、效率等，并通过实例分析两台抽水泵同时工作时的性能变化。
3. 抽水泵的计算方法：教授如何进行抽水泵的流量、扬程计算，以及在实际灌溉中的应用。
4. 抽水泵的能效与环保：讲解抽水泵的能效等级、节能措施及其在环境保护中的作用。
5. 抽水泵灌溉系统设计：引导学生运用所学知识，设计简单的抽水泵灌溉系统，培养工程实践能力。
教学内容依据教材相关章节进行组织，具体安排如下：第一课时：抽水泵的基本原理及其在农业灌溉中的应用。
第二课时：抽水泵的性能参数及两台抽水泵同时工作时的性能变化。

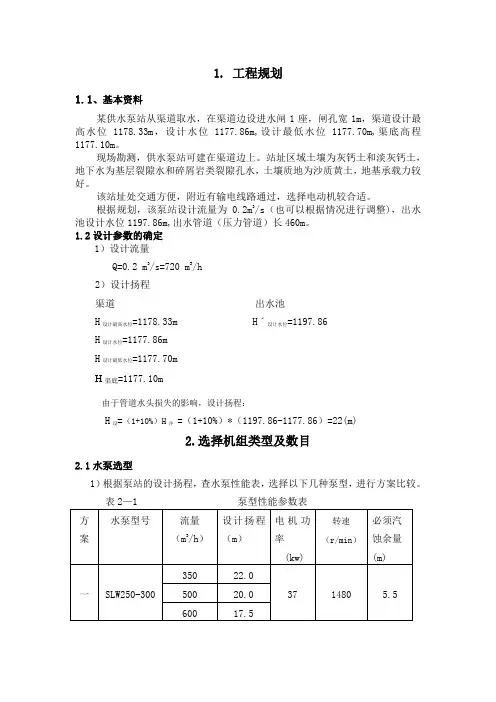

1. 工程规划1.1、基本资料某供水泵站从渠道取水，在渠道边设进水闸1座，闸孔宽1m，渠道设计最高水位1178.33m，设计水位1177.86m,设计最低水位1177.70m,渠底高程1177.10m。
