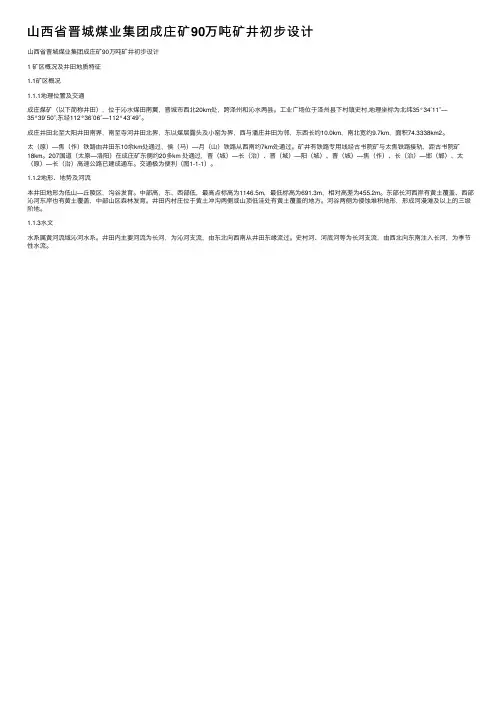

山西省晋城煤业集团成庄矿90万吨矿井初步设计
1 矿区概况及井田地质特征
1.1矿区概况
1.1.1地理位置及交通
成庄煤矿（以下简称井田），位于沁水煤田南翼，晋城市西北20km处，跨泽州和沁水两县。工业广场位于泽州县下村镇史村,地理坐标为北纬35°34′11″—35°39′50″,东经112°36′06″—112°43′49″。
成庄井田北至大阳井田南界，南至寺河井田北界，东以煤层露头及小窑为界，西与潘庄井田为邻，东西长约10.0km，南北宽约9.7km，面积74.3338km2。
太（原）—焦（作）铁路由井田东10余km处通过，侯（马）—月（山）铁路从西南约7km处通过。矿井有铁路专用线经古书院矿与太焦铁路接轨，距古书院矿18km。207国道（太原—洛阳）在成庄矿东侧约20多km 处通过，晋（城）—长（治）、晋（城）—阳（城）、晋（城）—焦（作）、长（治）—邯（郸）、太（原）—长（治）高速公路已建成通车。交通极为便利（图1-1-1）。
1.1.2地形、地势及河流
本井田地形为低山—丘陵区，沟谷发育。中部高，东、西部低，最高点标高为1146.5m，最低标高为691.3m，相对高差为455.2m。东部长河西岸有黄土覆盖、西部沁河东岸也有黄土覆盖，中部山区森林发育。井田内村庄位于黄土冲沟两侧或山顶低洼处有黄土覆盖的地方。河谷两侧为侵蚀堆积地形，形成河漫滩及以上的三级阶地。
1.1.3水文
水系属黄河流域沁河水系。井田内主要河流为长河，为沁河支流，由东北向西南从井田东缘流过。史村河、河底河等为长河支流，由西北向东南注入长河，为季节性水流。
图1－1－1 交通位置图
1.1.4气象及地震
晋城市属暖温带大陆性气候。四季分明，温暖宜人，日照充足,无霜期长。据晋城市气象站资料,年平均气温11℃,极端最低气温-22.8℃（1956年1月21日），极端最高气温38.6℃（1967年6月4日）。雨季为7、8、9三个月，平均年降水量622.7mm，最小295.9mm（1965年），最大1010.4mm （1956年）。平均年蒸发量1783mm。
根据《中国地震烈度区划图（1990）》划分：本井田属地震烈度区Ⅵ度区；根据《中国地震参数区划图》（GB18306-2001），本区所属地震动峰
河南理工大学2007届本科毕业论文（设计）
值加速度分区为0.05g。
1.1.5煤田开发情况
成庄矿于1989年12月20日开工建设，于1997年9月19日正式验收移交投产，原设计生产能力400万t/a，设计服务年限94年。2005年核实生产能力为800万t，2005年原煤产量实际达到800万t。目前成庄矿开采3号煤层，因小煤窑乱采滥挖，矿井储量破坏严重，安全生产受到极大威胁。井田东部由于煤层埋藏浅，易于开采，小煤矿分布较多。目前，在井田内及周边生产的地方煤矿有15座。
目前主要采取综合措施进行防范，如定期联系各级政府对井田周边小煤窑井下采掘巷道进行实测，发现越界及时举报；井下施工巷道进行拦截，采用综合物探和钻探手段来探查小煤窑采空区范围等，以此保护国家资源不被破坏和消除安全隐患。
1.1.6水源和电源
成庄矿目前生活及生产用水主要来自奥陶系岩溶地下水，受采煤的影响，地表潜水井基本上全部报废。已施工奥陶系岩溶水源井9口，水位标高在454.70m～516.10m之间，单井供水量为2200～2800m3/d，水质优良，为HCO3·SO4—Ca·Mg或HCO3·SO4—Mg·Na型水，目前每天抽水20个小时以上，基本能满足矿区内居民生活及工业用水。周边农村以前主要依靠第四系潜水和二叠系砂岩泉水供水，目前主要由矿区深水井供水。
供电系统：矿井电源来自集团供电公司110KV站。
1.2 井田地质特征
1.2.1地层
本井田由东向西、岩层从老到新。现分述如下：
奥陶系中统下马家沟组（O2x）、奥陶系中统上马家沟组（O2s）、奥陶系中统峰峰组（O2f）、石炭系中统本溪组（C2b）、石炭系上统太原组（C3t）、二叠系下统山西组（P1s）、二叠系下统下石盒子组（P1x）、二叠系上统上石盒子组（P2s）、第四系(Q) 。
1.2.2主要地质构造
本井田位于太行山复背斜西翼，沁水盆地东翼南端。为阳城山字形构
造体系脊柱部分南端东侧及马蹄形盾地的北侧与新华夏构造体系的复合部位。北西向压扭性开阔背向斜褶曲伴有少数与褶曲轴向近似垂直的张性断裂和与褶曲轴向斜交的扭性断裂。
井田内构造主要为—走向北北东（北部）逐渐转折为北东向（南部），倾向北西的单斜构造。井田内地层平缓，倾角3°—15°，一般在10°以内。本井田从地质勘探阶段到成庄矿建成投产8年来，所见断层落差均未超过20m，属小型断层。落差小于5m的断层和小型陷落柱较为发育。但在矿井生产过程中未发现岩浆岩活动。总的说来，本井田构造仍属简单类。
1.2.3煤层及煤质
井田内含煤地层主要为上石炭统太原组（C
3
t）和下二叠统山西组
（P
1
s）。
太原组（C
3
t）
K 1石英砂岩（相当于晋祠砂岩）底或相当层位至K
7
砂岩底。连续沉积
于本溪组之上，为主要含煤地层之一。由灰色中、细粒砂岩，灰黑色粉砂岩、泥岩，灰色粘土泥岩、石灰岩、硅质岩、菱铁矿及煤组成。属海陆交
互相沉积。自下而上K
2、K
3
、K
5
三层石灰岩普遍发育，层位稳定，是对比
煤层的良好标志层。本组共含煤10层，自下而上编号依次为：16、15、14、13、11、9、8、7、6、5号，5号煤层薄而不稳定，属不可采煤层，其余七层煤均为不可采煤层。全组厚77.52m-112.07m，平均91.98m，煤层总厚7.79m。
K
1
石英砂岩：灰—灰白色，细粒结构，含少量泥质及星散状黄铁矿，硅质胶结，分选性良好。沉积不稳定。厚0m-5.43m，平均3.30m。
K
2
石灰岩：深灰色、厚层状，致密坚硬，块状，性脆，裂隙充填方解石脉。上部质纯，含有燧石条带，底部含较多的泥质、有机质及星散状黄铁矿。靠下部常夹有薄层钙质泥岩。含小泽蜒、似纺锤蜓及腕足类等动物化石。厚7.10m-14.13m，平均9.85m。位于太原组下部，为15号煤直接或间接顶板。
K
3
石灰岩：为13号煤顶板。灰—深灰色，厚层状，致密坚硬，性脆，夹少量燧石条带，含腕足类及蜓类等动物化石。沉积稳定，厚0.20m-6.19m，平均2.80m。
