中央空调室内机和室外机安装方法

中央空调多联机室内外机安装介绍精选文档 TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-中央空调多联机室内外机安装介绍相关标签：••冷凝水管安装（室内）操作步骤：安装室内机→连接冷凝水管→检查水泄露→冷凝水管绝热冷凝水管坡度和固定a)冷凝水管安装坡度必须满足i≥；冷凝水管尽可能短并应避免气封的产生。

b)水平管长度尽可能短；同时冷凝水管应绝热包扎避免表面结露。

并应避免气封的产生。

c)冷凝水管支架用φ8mm丝杆，并用φ8mm内膨胀螺栓固定。

d)管材：采用PVC管，外套10mm厚的难燃BI级橡塑保温材料。

e)冷凝水管至少应满足室内机的冷凝水流量；f)冷凝管尽可能短并应避免气封的产生。

水平管长度尽可能短，冷凝管应绝热包扎避免表面结露；控制电线及线控器安装（1）控制电线1）应统一冷媒系统与室内外连接线的关系；2）与电源线平行配线时，应适当地空出300mm的距离，防止干扰；3）分散控制电缆：信号电缆和电源电缆并列布线，由于电磁耦合的关系会造成动作失误。

假如电缆被放在导线管中敷设，成组不同的导线放在同一导线管敷设时，应考虑以下几点：室内外机信号传输线应和铜管一起包扎敷设。

4）控制线导线管用φ16mmPVC-U管，暗盒用120型。

重点：室内机与室外机都必须接地。

5）线控器安装线控器面板应紧贴墙面，四周无缝隙安装牢固，表面光滑整洁、无碎裂、划伤，装饰帽齐全。

同一室内线控器安装高度应一致。

同一建筑物、构筑物的线控器采用同一系列的产品、线控器开关的操作位置、方式应一致，操作灵活、接触可靠。

安装位置应便于操作，开关边缘距门框边缘的距离为，距地面高度。

室外机安装室外机安装前检查所有设备的规格、型号、技术参数应符合设计要求和产品性能指标。

时表面无损伤、密封良好，随机文件和配件齐全。

1、室外机设备的开箱检验，校对规格型号是符合设计要求，确认主体、零部件有无缺损和锈蚀，检查情况填入设备开箱检查记录表；2、室外机设备的搬运和吊装：设备的搬运和吊装必须符合产品说明书的有关规定，并应做好设备的保护工作，防止因搬运或吊装而造成设备损伤。

空调安装的具体步骤和技巧步骤一：选择合适的安装位置- 选择一个空调室外机的安装位置，确保它离窗户和通风口足够远，避免热气和噪音对室内产生干扰。

- 室内机应该安装在离室外机较近的位置，同时要考虑到冷气的分布均匀性和通风要求。

步骤二：准备安装工具和材料- 确保您拥有适当的工具和材料，例如螺丝刀、螺丝扳手、钻孔机、铆钉、电线等。

- 根据空调型号和安装要求，准备好所有所需的配件和固定件。

步骤三：安装室外机- 根据制造商提供的安装指南，使用适当的固定件将室外机安装在选择的位置上，并确保它稳固可靠。

- 连接室外机的电线和管道，并确保它们牢固而且没有漏气现象。

步骤四：安装室内机- 根据制造商提供的安装指南，将室内机安装在离室外机较近的位置上，通常是墙壁上。

- 连接室内机的电源线和管道，确保它们牢固地连接且不会漏水。

步骤五：测试和调试- 安装完成后，确保所有电线和管道都连接正确并牢固。

- 打开电源，测试空调系统的运行情况，包括制冷和制热功能，以及风速调节等。

- 如果有任何问题或异常现象，及时检查和修复。

技巧：- 在安装过程中，保持清洁并避免损坏空调设备。

- 如果您对安装程序不确定，建议请专业的空调安装人员进行操作。

- 在安装之前，仔细阅读空调制造商提供的安装指南和使用手册，确保按照正确的步骤进行操作。

以上是空调安装的具体步骤和技巧，希望能对您有所帮助。

在进行安装之前，请确保您已经了解并遵守当地的安装规定和法律要求。

如果有任何疑问，请咨询专业的空调安装人员或相关法律咨询机构。

中央空调外机安装规范中央空调外机是中央空调系统的重要组成部分，它的安装质量直接影响到整个系统的运行效果和使用寿命。

下面是中央空调外机安装的规范。

1. 外机位置选择：外机应放置在通风、阳光直射及潮湿等因素较少的地方，避免污染物和障碍物对其影响。

同时需要保证距离电源线、通风口、其他建筑物等有一定的安全距离。

2. 安装平稳：外机安装时要确保其放置的地方平稳、牢固，不应有明显的倾斜和晃动。

如果地基不平整，应使用水泥砖等材料进行修平。

3. 铺设管道：外机与室内机之间需要通过管道连接，管道的铺设要符合相关标准和规范。

管道的直径、材料、弯头的数量和角度等都需要根据具体情况进行选择，要保证管道的通畅性和密封性。

4. 引线安装：外机需要通过引线与室内机连接电源，引线的安装要符合相关电气安全要求。

引线应使用优质的电缆，严禁使用明线或劣质电线。

引线应固定牢固，不应有明显的张力和弯曲。

5. 排水系统：外机运行时会产生大量的冷凝水，需要通过排水系统进行排放。

排水管的安装要确保其通畅，不应有堵塞和漏水现象。

排水管的坡度和排放位置要合理，避免冷凝水回流到室内。

6. 漏电保护：外机安装时需要做好漏电保护工作，确保用户的安全。

外机应接地良好，安装漏电保护器，并做好漏电保护接线。

7. 遮阳保温：外机要避免阳光直射，避免外机受热过高影响正常运行。

可以在外机周围安装遮阳板或者采取其他保温措施，使外机处于一个适宜的温度范围内。

8. 维护和检修：外机安装完毕后，需要定期进行维护和检修。

对外机进行清洗、除尘、检查电气线路和制冷系统等，确保外机的正常运转。

总之，中央空调外机的安装需要严格按照相关规范进行，保证外机的安全、稳定和高效运行。

只有在规范的安装环境下，中央空调外机才能达到最佳的运行效果，满足用户的需求。

空调设备的具体安装步骤和实施方法步骤一：准备工作在开始安装空调设备之前，需要进行一些准备工作：1. 确定安装位置：选择合适的位置安装空调设备，考虑到空调的制冷效果和空气循环的需要。

2. 准备所需工具：如螺丝刀、扳手、电钻等，以备安装过程中使用。

步骤二：安装室内机1. 将室内机安装架固定在墙上：使用螺丝将室内机安装架固定在室内墙壁上，确保安装牢固。

2. 连接室内机与室外机：根据空调设备的管路连接图，将室内机与室外机通过铜管连接起来。

3. 室内机电源连接：将室内机的电源线与室内供电线连接，确保电源连接正确并稳定。

步骤三：安装室外机1. 确定室外机的安装位置：选择一个通风良好、不易受到阳光直射的位置安装室外机。

2. 室外机固定：使用螺丝将室外机固定在合适的位置，确保室外机安装稳固。

步骤四：管道连接1. 连接铜管：根据空调设备的管路连接图，将室内机和室外机之间的铜管连接起来，确保连接紧密且不漏气。

2. 管道绝缘：在连接好的铜管上进行绝缘处理，以防止冷气流失和水珠凝结。

步骤五：电源连接1. 连接电源线：将室外机的电源线与室外供电线连接，确保电源连接正确并稳定。

步骤六：安装空调面板1. 安装空调面板：根据空调设备的说明书，将空调面板安装在合适的位置上，确保面板安装牢固。

步骤七：测试和调试1. 打开电源：打开空调设备的电源，确保设备正常启动。

2. 测试制冷效果：设定合适的温度和模式，测试空调设备的制冷效果。

3. 调试设置：根据需要进行空调设备的调试设置，如定时开关机、风速调节等。

注意事项1. 安装过程中应注意自身安全，避免发生意外事故。

2. 如不确定安装步骤或遇到困难，建议请专业人士进行安装或咨询。

以上就是空调设备的具体安装步骤和实施方法，希望对您有所帮助！。

中央空调多联机如何安装中央空调多联机如何安装，多联式空调机组结构、型式复杂多样，系统的施工要求高，难度大，从管材材质、制造工艺、零配件供应到现场焊接等要求均非常高，否则会对今后的维修管理带来很大麻烦。

因此，正确选择、安装与使用多联式空调机组非常重要。

一：室外机安装1机组吊装运输时应保持直立，不能倾倒，否则会导致机组损坏2机组与基础之间加10mm厚的减震橡胶，机组与基础用螺栓固定3同一行外机间距在20mm以上，条件允许，考虑散热效果和检修方便可适当增加到200mm，两行外机留有1000mm以上的维修空间4外机与冷媒管焊接时，对机组止阀采取冷却措施，防止焊接的高温损坏阀内的密封材料5机组上方2米内有障碍物时，加装导风管将排风引出6室外机原则上不能安装在有百叶窗封闭的间内，如果必须安装的话，则叶片间距在≥30mm以上，百叶倾斜角在0到15度内7室外机最大的汇总管应离主机最近，到末端子机的配管长度≤5米，两外机之间油管长度均≤5米二：室内机安装1高度--2匹嵌入机不应超过2.7米，3匹不应超过3米，卡式机风管机风口离地面不应超过3米，以上高度超出要求时，应提高机组静压加装辅助垫加热2吊架安装平稳牢固，吊杆不应自由摆动，当吊杆长度≥6米时，采用角钢作为吊杆3室内机附近预留检修口，尺寸为≥400*400mm，方便进行电机，电脑版的拆卸维修4空调风口固定螺丝不要固定在风口表面，而是应该在侧面，回风口应加装过滤网，以防止回风口风速高，噪音大，回风口面积要大于送风口面积的1,3倍5安装嵌入机面板不能用手直接转动或推拉导风板，防止连接件脱落损坏三：选型1选择适合价格的产品：价格与品牌、机型、用户的需要有关，如果选择变频与非变频空调，系统同时兼备供暖、增加机关报风和加湿功能、增加过滤和除尘功能、增加清新空气笔杀菌功能等。

都会导致价格差异。

参考海尔直流变频多联空调机组，采用了许多新技术、新工艺、新材料定子采用使产品节能效果十分明显，同时也使空调的温度波动更小，使用更舒适。

室内侧的连接A、辅助配管前端的扩口螺帽要用2把扳手来装卸（这时如有氮气漏出的话不是异常）B、对正扩口中心，最初用手拧3-4圈，再用2把扳手切实紧好。

室外侧的连接C、首先卸下液管侧的扩口螺母（小的），对正扩口中心，最初用手拧3-4圈，再用扳手切实紧好。

D、在卸下气管侧的扩口螺母（大的）对正扩口中心，最初用手拧3-4圈，再用扳手切实紧好。

5）冷媒配管安装步骤：支架或吊杆制作→按图纸要求配管→焊接→ 吹净→ 试漏→干燥→保温原则：干燥、清洁、气密性。

首先是防止安装前铜管内有水分进入，配管安装完毕后要吹净和真空干燥；施工时应注意管内清洁；焊接时采用氮气置换焊，最后吹净。

气密性试验一是保证焊接质量和喇叭口连接质量，是最后的气密性试验。

充氮：我公司要求，冷媒管焊接时必须采用氮气保护，焊接时把微压（3~5kg/cm2）氮气充入正在钎焊的管道内，以有效防止管内氧化皮的产生。

封盖：冷媒管的包扎十分重要，以防止水分、赃物、灰尘等进入管内。

冷媒管穿墙一定要将管头包扎严密。

暂时不连接的已安装好的管子要把管口包扎好。

吹净：冷媒管吹净是一种把管内废物清除出去的最好方法，具体方法是将氮气瓶压力调节阀与室外机的充气口连接好，将所有室内机的接口用盲塞堵好保留。

一台室内机接口作为排污口，用手持绝缘材料抵住管口，调节压力阀5kg/cm2向管内充气，至手抵不住时快速释放绝缘物，赃物及水分即随着氮气一起被排除。

这样循环进行若干次直至无污物十分排除为止（每台室内机都要做）。

对所有液管和气管均按此方法作吹净处理。

主意：铜管不能用金属支托架夹紧，应在自然状态下，通过保温层托住铜管，以防冷桥产生。

6）冷媒管钎焊准备：保证钎焊条的质量，作好焊接设备的准备，铜管切口表面要平整，不得有毛刺、回凸等缺陷，缺口平面允许倾斜，偏差为管子直径的1% 。

要求：冷媒管钎焊应采用磷铜焊条或银焊条，焊接温度为7000C-8450C，钎焊工作宜向下或水平侧向进行，尽可能避免仰焊，接头的分支口要保持水平。

空调安装过程及施工方法1. 准备工作在开始空调安装之前，需要进行一些准备工作，包括：- 确定空调安装位置：选择一个合适的位置安装空调，要考虑到空调的制冷效果和美观性。

- 测量和评估空调位置：测量空调位置的尺寸和距离，确保足够的空间安装和维修空调。

- 选购所需材料：准备好空调安装所需的材料，如支架、螺丝、电线等。

2. 安装空调室内机安装空调的第一步是安装室内机，具体步骤如下：- 固定支架：根据测量的空调位置尺寸，将支架固定在墙上。

- 安装室内机：将室内机安装在已固定好的支架上，确保它稳固并与墙壁垂直。

- 连接电线：根据空调室内机的电源要求，连接正确的电线。

3. 安装空调室外机安装空调的第二步是安装室外机，具体步骤如下：- 室外机定位：选择一个安静、通风和易于维修的位置，将室外机放置在合适的位置。

- 连接管道：根据空调室内机和室外机的距离，连接和固定相应的冷凝水管道、制冷剂管和电线。

- 检查制冷剂：确保制冷剂的充足，根据需要添加制冷剂。

4. 安装完成及测试在完成空调安装后，需要进行一些测试以确保一切正常运作，具体步骤如下：- 电气接线检查：仔细检查所有电线连接是否牢固，并确保没有松动或短路。

- 空调运行测试：开启空调，确保室内机和室外机运行正常，制冷效果良好。

- 检查漏水情况：观察空调是否有漏水现象，确保室内和室外机没有任何水渗漏。

- 送风检查：检查空调的送风口是否畅通，确保空气流通畅。

5. 施工注意事项在进行空调安装时，还需要注意以下事项：- 安全性：安装过程中要注意自身安全，如佩戴合适的安全帽、手套等。

- 合规要求：遵守当地的建筑和电气规范，确保安装符合法律要求。

- 环保意识：正确处置废弃材料和制冷剂，以保护环境。

以上是空调安装过程及施工方法的简要介绍，希望可以对您有所帮助。

在进行空调安装前，最好咨询专业人士以获得更详细和准确的指导。

2023关于空调的安装方法2023关于空调的安装方法1、家庭中央空调都安装在房间的哪些位置，安装效果怎么样?一般来说，套房房型中，室外机都安装在阳台上，这样既保证了有可靠的接地空间，也能留出足够的维修空间;室内机最佳位置因房型而异，安装原则是出风口尽量避开人活动密集的区域，以免空调直吹人体造成不适;送风方式一般都会采取侧送底回的方式，只有在一些特殊场所才会采取下送下回、侧送侧回等方式。

同时回风口不要被家具、灯槽等物遮挡，引起送风不良的问题。

2、家庭中央空调室外机安装在哪里比较好，会不会占用太大空间?第一，机体本身要有可靠的接地;第二，安装地点要保证足够的维修空间，建议顾客能将室外机安装在阳台上，也不会占用较大空间。

其他问题均可在安装过程中由安装维护工程师解决。

3、安装家用中央空调前，顾客需要做些什么准备?因为室内机安装与家庭装修密不可分。

因此，安装时间要与家庭装修时间配合好，并与顾客的家装设计师沟通，确认空调安装方案。

一般来说，均是先安装中央空调，再进行吊顶装修。

客户需要预留吊顶空间，离顶距离确保在60mm左右，确保内机机体不会与其它物质接触。

4、卧室较小，怎样安装室内机能够避免出风口直接对着床?注意床的放置位置，不要把床直接紧贴放置在出风口下部的墙壁边上;一般来说，卧室安装室内机都会在门口顶部，这样的.话您的担忧就可以解决了; 也可以将室内机靠窗侧安装，保持一定距离即可;也可以在出风口安装散流器，将风量分散，不至于集中吹出。

5、书房被安装在复式楼梯下，层高比较低，吊顶空间不足，该怎么办?如果吊顶空间不足，可以通过以下几种途径来解决：利用相邻空间做吊项，如书房与卫生间或厨房比较近，可以将室内机安装在卫生间或吊顶内，将出风口、回风口开在书房即可。

6、经常在家做饭，厨房油烟重，会对安装在厨房的室内机造成什么不良影响呢?厨房油烟重，将室内机安装在厨房没有问题，但是不能将回风口放在厨房中。

如果回风口放在厨房，油烟会被回风口吸入，影响空调室内机使用效果和寿命。

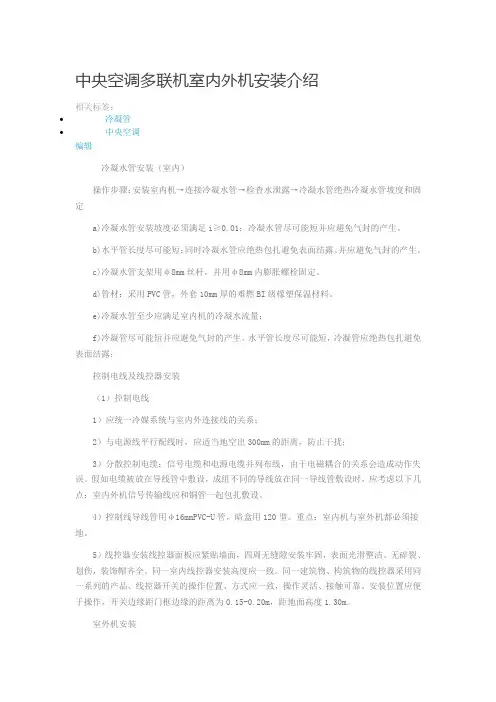

中央空调多联机室内外机安装介绍相关标签：∙冷凝管∙中央空调编辑冷凝水管安装（室内）操作步骤：安装室内机→连接冷凝水管→检查水泄露→冷凝水管绝热冷凝水管坡度和固定a)冷凝水管安装坡度必须满足i≥0.01；冷凝水管尽可能短并应避免气封的产生。

b)水平管长度尽可能短；同时冷凝水管应绝热包扎避免表面结露。

并应避免气封的产生。

c)冷凝水管支架用φ8mm丝杆，并用φ8mm内膨胀螺栓固定。

d)管材：采用PVC管，外套10mm厚的难燃BI级橡塑保温材料。

e)冷凝水管至少应满足室内机的冷凝水流量；f)冷凝管尽可能短并应避免气封的产生。

水平管长度尽可能短，冷凝管应绝热包扎避免表面结露；控制电线及线控器安装（1）控制电线1）应统一冷媒系统与室内外连接线的关系；2）与电源线平行配线时，应适当地空出300mm的距离，防止干扰；3）分散控制电缆：信号电缆和电源电缆并列布线，由于电磁耦合的关系会造成动作失误。

假如电缆被放在导线管中敷设，成组不同的导线放在同一导线管敷设时，应考虑以下几点：室内外机信号传输线应和铜管一起包扎敷设。

4）控制线导线管用φ16mmPVC-U管，暗盒用120型。

重点：室内机与室外机都必须接地。

5）线控器安装线控器面板应紧贴墙面，四周无缝隙安装牢固，表面光滑整洁、无碎裂、划伤，装饰帽齐全。

同一室内线控器安装高度应一致。

同一建筑物、构筑物的线控器采用同一系列的产品、线控器开关的操作位置、方式应一致，操作灵活、接触可靠。

安装位置应便于操作，开关边缘距门框边缘的距离为0.15-0.20m，距地面高度1.30m。

室外机安装室外机安装前检查所有设备的规格、型号、技术参数应符合设计要求和产品性能指标。

时表面无损伤、密封良好，随机文件和配件齐全。

1、室外机设备的开箱检验，校对规格型号是符合设计要求，确认主体、零部件有无缺损和锈蚀，检查情况填入设备开箱检查记录表；2、室外机设备的搬运和吊装：设备的搬运和吊装必须符合产品说明书的有关规定，并应做好设备的保护工作，防止因搬运或吊装而造成设备损伤。

东芝中央空调的安装方法导读:本文介绍在房屋装修，施工工序的一些知识事项，如果觉得很不错，欢迎点评和分享。

舒适与健康是现代人们对高品质生活的追求，家用中央空调正迎合了这种现代家居生活的需求，它以安装方便与隐蔽、高效节能、健康舒适等特点脱颖而出，成为家居时代的新宠。

下面，小编就来带大家了解一下东芝中央空调的安装方法。

东芝中央空调的安装方法室外机施工要求一．室外机基础1．室外机基础最好采用混凝土基础，也可以采用型钢基础，采用型钢基础要做好防腐工作，如果室外机基础设在屋顶时应协调装潢方作好防水工作。

2．基础高度要考虑到雪埋深度、排水、保温层厚度等，一般应高出地面150-200mm。

二．室外机安装位置选择1．安装位置应足以承受外机的重量和振动，噪音不能影响客户及邻居的正常休息。

2．机组周围应尽量满足进风、出风需要，通风顺畅，散热良好。

3．机组周围应留有0.5米以上的维修空间，四周障碍物高度不得超过800mm。

三．室外机安装1．机组吊装运输时应保持直立，不得倾倒，否则会导致机组损坏。

2．机组与基础之间加10mm厚的减振橡胶，机组与基础用螺栓固定。

3．外机与冷媒管焊接时，对机组截止阀采取冷却措施，防止焊接的高温损坏阀体内的密封材料。

室内机施工要求一．室内机位置选择1．出风口尽量不要装在灯槽里，以免造成制热效果不良。

2．风管机送回风管1.5米范围内无障碍物，防止气流短路，送、回风必需在同一房间。

3．室内、外机安装位置需得到业主（甲方）签字确认，以免出现问题时各方推诿扯皮。

二．室内机安装1．吊架必需安装平稳、牢固，当吊杆长度≥6米时，应采用角钢作吊杆。

2．吊杆与托盘相连应采用双螺母紧固，下面加弹簧减振垫圈。

三．空调风口1．风口安装需考虑与装修配合，尽量保证风口在装饰面中心或对称。

2．风口固定螺丝必须固定在风口侧面上。

3．回风口带检修，送风口长度需和回风口一致，方便检修的同时，以保证视觉美观。

四．室内机安装后检查1．检查室内机接水盘内是否有异物或脏堵，如有，予以清理。
