键盘、鼠标接口的各针脚功能

PS/2接口的引脚（针脚）定义本文地址：/archives/148.html1）根据维基百科的资料，1987年，IBM推出第三代PC：Personal System/2（即PS/2），虽然不是很成功，但它的许多创新（如1440KB的3.5英寸软盘格式、VGA的视频标准、PS/2键盘和鼠标接口）后来成为PC市场的标准。

所谓的“PS/2接口”，其实就是山寨IBM的Personal System/2的接口，主要用于连接键盘和鼠标。

和IDE接口一样，PS/2接口也快被淘汰了。

2）PS/2接口是一种6针的圆型接口，有2根针是闲置的。

和USB接口相比，PS/2接口的弱点有：不支持热插拔（若进系统后才想起PS/2键盘或鼠标没接，再接是用不了的，必须重启，要让PS/2键盘和鼠标经过开机检测的过程才行）；接的时候容易把PS/2键盘和鼠标接口的针脚弄弯甚至弄断。

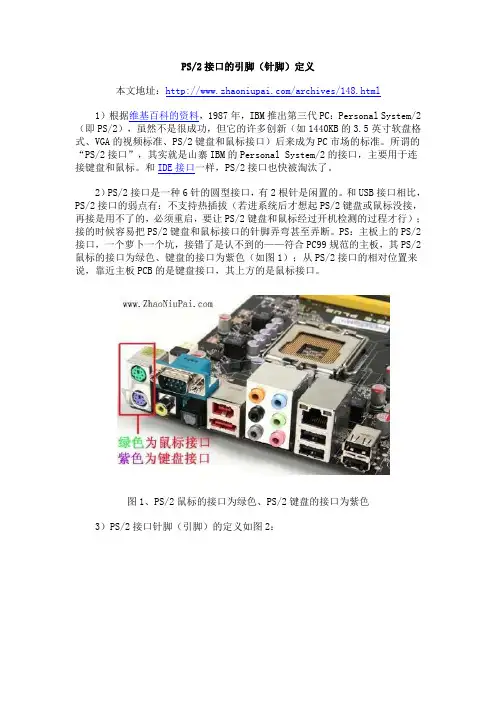

PS：主板上的PS/2接口，一个萝卜一个坑，接错了是认不到的——符合PC99规范的主板，其PS/2鼠标的接口为绿色、键盘的接口为紫色（如图1）；从PS/2接口的相对位置来说，靠近主板PCB的是键盘接口，其上方的是鼠标接口。

图1、PS/2鼠标的接口为绿色、PS/2键盘的接口为紫色3）PS/2接口针脚（引脚）的定义如图2：图2、PS/2接口针脚（引脚）的定义PS/2接口的引脚定义是，第1针传数据，第2针闲置，第3针接地（负极），第4针接+5V电源，第5针是时钟，第6针也是闲置的。

如果在接PS2接口的鼠标和键盘时用力过猛，把针脚弄弯曲或弄断了，你可以怀着侥幸心理打量一下公头（图2中右边那个），说不定是第2或6根。

4）拆开PS/2接口的键盘，你会发现除了一张‘电路图’外，还有一块比豆腐大不了多少的PCB板。

这块电路板上标有V、G、C、D四个焊点——V是Vcc 电源，就是接电源正极，多数是接红线；G是地线，就是电源负极，多数是接黑线；C是时钟，有的接黄线，有的是绿线；D是数据，多数是绿线或者蓝线，也有黄线。

老式键盘、鼠标接口改造成USB 首先谈谈为什么要抛弃PS/2，很简单就是因为USB端口绝对的方便，支持热插拔和即插即用，因此可以大大方便我们平时的使用。

每台电脑理论上可以支持127个USB接口，随着USB的发展成熟，USB很有可能统一计算机接口，另外陈旧的PS/2接口有其本身的弊端，抛开热插拔等不说，PS/2接口在插入的时候很不方便，6个细小的针脚很难对准，而且很容易造成针脚的弯曲、折断。

所以我们有理由通过改造去抛弃它。

仔细研究一下两种接口的针脚，PS/2的针脚是6针的，而USB针脚却是4针，两者都提供，5v的电压。

拆开键盘(小心里边的橡胶小帽儿，弄不好撒的到处都是，别说我没提醒你)，里边竟然有4根线(黄、红、白、绿)，这就说明真正起作用的也就是4个针脚，和USB应该是一一对应的。

有了这点我想改造基本上是可行的，马上找了相关针脚资料看看。

键盘接线黄、红、白、绿对应的针脚如下黄3红4白6绿2USB的针脚定义如下图:(注:图示仅供参考，可能有错)USB对应的线与针脚间的连接如下:红4白3绿2黑1这样弄清楚了各个针脚的意义，我们就可以进行改造了。

根据针脚定义我们对应的做出以下表格:首先取下旧鼠标上面的USB连线，直接从与鼠标电路板相连的地方剪断就行了;然后拨开线头，接下来取下键盘上的PS/2连线，并记住不同颜色的线的焊接点，同样可以从焊点处剪断;找来电烙铁，根据上表将USB线头依次焊接到键盘的焊点上，使用电烙铁需要注意，不要损伤电路板和芯片，注意避免和键盘后边的透明塑料线板接触。

如果没有电烙铁，可以拨开线头直接连接，然后用绝缘胶布封好。

这样做也相对简单，但是不美观。

好了，现在试试看。

别忘了在BIOS里边将USB keyboard support设置为Enable啊。

否则用不了别怪我～有了键盘改造的经验，顺便说一下鼠标的改造。

让我们可以彻底抛弃PS/2接口。

找来一个双飞雁2D鼠标，打开鼠标。

同样有4根线颜色分别为蓝、白、绿、橙，用万能表测试了一下，发现针脚定义与键盘完全相同，可以参照键盘。

键盘、鼠标针孔接口与USB接口
互换简单连接
江苏省泗阳县李口中学沈正中
在电脑的硬件使用过程中，常会碰到键盘、鼠标USB接口与针孔接口需要互换，下面笔者给出简单连接方法。

需要注意的是：不同的鼠标和键盘用线的颜色可能不一样，必须按序号替换即可。

一、USB（公插）即插头，各个接线的定义：
1 红线：电源正极（标识为：+5V或VCC）；
2 白线：电源负极（标识为：-D或Data-或USB Port -）；
3 绿线：正电压数据线（标识为：+D或Data+或USB Port +）；
4 黑线：负电压数据线（标识为：GND）。

二、PS／2（公插）即插头（针），各个接线的定义
1 红线：数据（标识为：DATA）；
2 保留空着不用（标识为：N／C）；
3 黑线：电源地（标识为：GND）；
4 白线：电源（标识为：+5V或VCC）；
5 蓝线：时钟（标识为：CLK）；
6 保留空着不用（标识为：N／C）。

三、键盘、鼠标USB接口与针孔接口互换连接。

PS2键盘与鼠标的接口定义针脚定义：原理PS/2鼠标接口采用一种双向同步串行协议｡即每在时钟线上发一个脉冲,就在数据线上发送一位数据｡在相互传输中,主机拥有总线控制权,即它可以在任何时候抑制鼠标的发送｡方法是把时钟线一直拉低,鼠标就不能产生时钟信号和发送数据｡在两个方向的传输中,时钟信号都是由鼠标产生,即主机不产生通信时钟信号｡如果主机要发送数据,它必须控制鼠标产生时钟信号｡方法如下:主机首先下拉时钟线至少100μs 抑制通信,然后再下拉数据线,最后释放时钟线｡通过这一时序控制鼠标产生时钟信号｡当鼠标检测到这个时序状态,会在10ms内产生时钟信号｡如图3中A 时序段｡主机和鼠标之间,传输数据帧的时序如图2､图3所示｡2.2 数据包结构在主机程序中,利用每个数据位的时钟脉冲触发中断,在中断例程中实现数据位的判断和接收｡在实验过程中,通过合适的编程,能够正确控制并接收鼠标数据｡但该方案有一点不足,由于每个CLOCK都要产生一次中断,中断频繁,需要耗用大量的主机资源｡PS/2鼠标的四种工作模式是:Reset模式,当鼠标上电或主机发复位命令0xFF给它时进入这种模式;Stream模式鼠标的默认模式,当鼠标上电或复位完成后,自动进入此模式,鼠标基本上以此模式工作;Remote模式,只有在主机发送了模式设置命令0xF0后,鼠标才进入这种模式;Wrap模式,这种模式只用于测试鼠标与主机连接是否正确｡PS/2鼠标在工作过程中,会及时把它的状态数据发送给主机｡发送的数据包格式如表1所示｡Byte1中的Bit0､Bit1､Bit2分别表示左､右､中键的状态,状态值0表示释放,1表示按下｡Byte2和Byte3分别表示X轴和Y轴方向的移动计量值,是二进制补码值｡Byte4的低四位表示滚轮的移动计量值,也是二进制补码值,高四位作为扩展符号位｡这种数据包由带滚轮的三键三维鼠标产生｡若是不带滚轮的三键鼠标,产生的数据包没有Byte4 其余的相同｡一.PS/2 鼠标键盘协议PC 键盘可以有6 脚的mini-DIN 或5 脚的DIN 连接器如果你的键盘是6 脚的mini-DIN 而你的计算机是5 脚的DIN 或者相反这两类连接器可以用上面提到的适配器来兼容具有6 脚mini-DIN 的键盘通常被叫做PS/2 键盘而那些有5 脚DIN 叫做AT 设备XT 键盘也使用5 脚DIN 但它们非常古老并且多年前就不生产了所有现代的为PC 建造的键盘不是PS/2,AT 就是USB 的这篇文章不适用于USB 设备它们使用了一种完全不同的接口。
