电磁感应习题课

互感和自感题组一自感现象1.下列单位换算正确的是()A.1亨=1欧·秒B.1亨=1伏·安/秒C.1伏=1韦/秒D.1伏=1亨·安/秒解析:由E=L可知1伏=1亨·安/秒,选项D正确。

答案:D2.在制作精密电阻时,为消除使用过程中由于电流变化而引起的自感现象,采取了双线绕法,如图所示,其道理是()A.当电路中电流变化时,两股导线中产生的自感电动势相互抵消B.当电路中电流变化时,两股导线中产生的感应电流相互抵消C.当电路中电流变化时,两股导线中产生的磁通量相互抵消D.以上说法均不正确解析:由于采用双线并绕的方法,当电流通过时,两股导线中的电流方向是相反的,不管电流怎样变化,任何时刻两股电流总是等大反向的,所产生的磁通量也是等大反向的,故总磁通量等于零,在线圈中不会产生电磁感应现象,因此消除了自感现象,选项C正确。

答案:C题组二通电自感:3.( 多选题 )如图所示的电路中,电源电动势为E,内阻r不能忽略。

R1和R2是两个定值电阻,L是一个自感系数较大的线圈。

开关S原来是断开的,从闭合开关S到电路中电流达到稳定为止的时间内,通过R1的电流I1和通过R2的电流I2的变化情况是( )A.I1开始较大而后逐渐变小B.I1开始很小而后逐渐变大C.I2开始很小而后逐渐变大D.I2开始较大而后逐渐变小解析:闭合开关S时,由于L是一个自感系数较大的线圈,产生反向的自感电动势阻碍电流的变化,所以开始I2很小,随着电流达到稳定,自感作用减小,I2开始逐渐变大;闭合开关S时,由于线圈阻碍作用很大,路端电压较大,随着自感作用减小,路端电压减小,所以R1上的电压逐渐减小,电流逐渐减小,故选项A、C正确。

答案:AC4.如图所示的电路,L为自感线圈,R是一个灯泡,E是电源。

当S闭合瞬间,通过灯泡R的电流方向是。

当S断开瞬间,通过灯泡的电流方向是。

解析:当S闭合时,流经R的电流是A→B。

当S断开瞬间,由于电源提供给R及线圈的电流立即消失,因此线圈要产生一个和原电流方向相同的自感电动势来阻碍原电流减小,所以电流流经R时的方向是B→A。

高二物理简报 电磁感应的综合应用【知识点一】电磁感应中的电路问题、与力学综合问题1．内电路和外电路(1)切割磁感线运动的导体或磁通量发生变化的线圈都相当于 。

(2)该部分导体的电阻或线圈的电阻相当于电源的 ，其余部分是 。

2．电源电动势和路端电压(1)电动势：E ＝Bl v 或E ＝ 。

(2)路端电压：U ＝IR ＝ 。

3．安培力的大小⎭⎪⎬⎪⎫感应电动势：E ＝Bl v感应电流：I ＝E R 安培力公式：F ＝BIl ⇒F ＝B 2l 2vR4．安培力的方向(1)先用 确定感应电流方向，再用 确定安培力方向。

(2)根据楞次定律，安培力方向一定和导体切割磁感线运动方向 。

[试一试]1、如图所示，MN 、PQ 是间距为L 的平行金属导轨，置于磁感应强度为B ，方向垂直导轨所在平面向里的匀强磁场中，M 、P 间接有一阻值为R 的电阻。

一根与导轨接触良好、有效阻值为R2的金属导线ab 垂直导轨放置，并在水平外力F 的作用下以速度v 向右匀速运动，则(不计导轨电阻)( )A ．通过电阻R 的电流方向为P →R →MB ．a 、b 两点间的电压为BL vC ．a 端电势比b 端高D ．外力F 做的功等于电阻R 上发出的焦耳热2、如图所示，ab 和cd 是位于水平面内的平行金属轨道，轨道间距为l ，其电阻可忽略不计。

ac 之间连接一阻值为R 的电阻，ef 为一垂直于ab 和cd 的金属杆，它与ab 和cd 接触良好并可沿轨道方向无摩擦地滑动，其电阻可忽略。

整个装置处在匀强磁场中，磁场方向垂直于图中纸面向里，磁感应强度为B 。

当施外力使杆ef 以速度v 向右匀速运动时，杆ef 所受的安培力为( )A.v B 2l 2RB.v Bl RC.v B 2l RD.v Bl 2R【重难点突破一】电磁感应与电路知识的综合应用1.对电磁感应电源的理解(1)电源的正、负极可用右手定则或楞次定律判定。

(2)电源电动势的大小可由E ＝Bl v 或E ＝n ΔΦΔt 求得。

第二章电磁感应习题课:电磁感应中的动力学、能量和动量问题课后篇素养形成必备知识基础练1.(多选)如图所示,有两根和水平方向成α角的光滑平行的金属轨道,间距为l,上端接有可变电阻R,下端足够长,空间有垂直于轨道平面的匀强磁场,磁感应强度为B。

一根质量为m的金属杆从轨道上由静止滑下,经过足够长的时间后,金属杆的速度会趋于一个最大速度v m,除R外其余电阻不计,则()A.如果B变大,v m将变大B.如果α变大,v m将变大C.如果R变大,v m将变大D.如果m变小,v m将变大金属杆从轨道上滑下切割磁感线产生感应电动势E=Blv,在闭合电路中形成电流I=BlvR,因此金属杆从轨道上滑下的过程中除受重力、轨道的弹力外还受安培力F作用,F=BIl=B 2l2vR,先用右手定则判定感应电流方向,再用左手定则判定出安培力方向,如图所示。

根据牛顿第二定律,得mg sin α-B 2l2vR=ma,当a=0时,v=v m,解得v m=mgRsinαB2l2,故选项B、C正确。

2.(多选)如图所示,两足够长的平行金属导轨固定在水平面上,匀强磁场方向垂直导轨平面向下,金属棒ab、cd与导轨构成矩形闭合回路且都可沿导轨无摩擦滑动,两金属棒ab、cd的质量之比为2∶1。

用一沿导轨方向的恒力F水平向右拉金属棒cd,经过足够长时间以后()A.金属棒ab、cd都做匀速运动B.金属棒ab上的电流方向是由b向aC.金属棒cd所受安培力的大小等于2F3D.两金属棒间距离保持不变ab、cd进行受力和运动分析可知,两金属棒最终将做加速度相同的匀加速直线运动,且金属棒ab速度小于金属棒cd速度,所以两金属棒间距离是变大的,由楞次定律判断金属棒ab 上的电流方向是由b到a,A、D错误,B正确;以两金属棒整体为研究对象有F=3ma,隔离金属棒cd分析F-F安=ma,可求得金属棒cd所受安培力的大小F安=23F,C正确。

3.如图所示,纸面内有一矩形导体闭合线框abcd,ab边长大于bc边长,置于垂直纸面向里、边界为MN 的匀强磁场外,线框两次匀速完全进入磁场,两次速度大小相同,方向均垂直于MN。

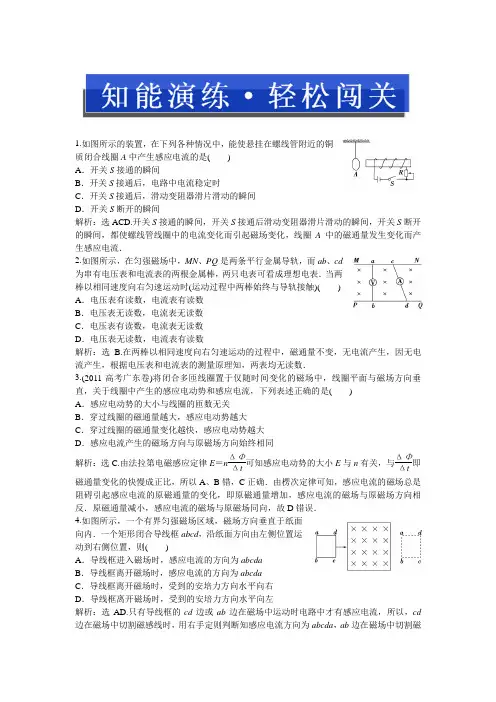

1.如图所示的装置，在下列各种情况中，能使悬挂在螺线管附近的铜质闭合线圈A 中产生感应电流的是( )A ．开关S 接通的瞬间B ．开关S 接通后，电路中电流稳定时C ．开关S 接通后，滑动变阻器滑片滑动的瞬间D ．开关S 断开的瞬间解析：选ACD.开关S 接通的瞬间，开关S 接通后滑动变阻器滑片滑动的瞬间，开关S 断开的瞬间，都使螺线管线圈中的电流变化而引起磁场变化，线圈A 中的磁通量发生变化而产生感应电流．2.如图所示，在匀强磁场中，MN 、PQ 是两条平行金属导轨，而ab 、cd为串有电压表和电流表的两根金属棒，两只电表可看成理想电表．当两棒以相同速度向右匀速运动时(运动过程中两棒始终与导轨接触)( )A ．电压表有读数，电流表有读数B ．电压表无读数，电流表无读数C ．电压表有读数，电流表无读数D ．电压表无读数，电流表有读数解析：选B.在两棒以相同速度向右匀速运动的过程中，磁通量不变，无电流产生，因无电流产生，根据电压表和电流表的测量原理知，两表均无读数．3.(2011·高考广东卷)将闭合多匝线圈置于仅随时间变化的磁场中，线圈平面与磁场方向垂直，关于线圈中产生的感应电动势和感应电流，下列表述正确的是( )A ．感应电动势的大小与线圈的匝数无关B ．穿过线圈的磁通量越大，感应电动势越大C ．穿过线圈的磁通量变化越快，感应电动势越大D ．感应电流产生的磁场方向与原磁场方向始终相同解析：选C.由法拉第电磁感应定律E ＝n ΔΦΔt 可知感应电动势的大小E 与n 有关，与ΔΦΔt即磁通量变化的快慢成正比，所以A 、B 错，C 正确．由楞次定律可知，感应电流的磁场总是阻碍引起感应电流的原磁通量的变化，即原磁通量增加，感应电流的磁场与原磁场方向相反．原磁通量减小，感应电流的磁场与原磁场同向，故D 错误．4.如图所示，一个有界匀强磁场区域，磁场方向垂直于纸面向内．一个矩形闭合导线框abcd ，沿纸面方向由左侧位置运动到右侧位置，则( )A ．导线框进入磁场时，感应电流的方向为abcdaB ．导线框离开磁场时，感应电流的方向为abcdaC ．导线框离开磁场时，受到的安培力方向水平向右D ．导线框离开磁场时，受到的安培力方向水平向左解析：选AD.只有导线框的cd 边或ab 边在磁场中运动时电路中才有感应电流，所以，cd 边在磁场中切割磁感线时，用右手定则判断知感应电流方向为abcda ，ab 边在磁场中切割磁感线时，产生的感应电流方向为adcba ；由楞次定律知，当线框进入时会受到阻碍，线框所受的安培力与运动方向相反，即向左；当线框离开磁场时，线框同样会受到阻碍，所受的安培力方向向左．综上所述，选项A 、D 正确．5.如图所示，一水平放置的矩形线圈abcd ，在细长的磁铁的N 极附近竖直下落，保持bc 边在纸外，ad 边在纸内，从图中的位置Ⅰ经过位置Ⅱ到位置Ⅲ，位置Ⅰ和Ⅲ都很靠近Ⅱ.在这个过程中，线圈中感应电流( )A ．沿abcd 流动B ．沿dcba 流动C ．由Ⅰ到Ⅱ是沿abcd 流动，由Ⅱ到Ⅲ是沿dcba 流动D ．由Ⅰ到Ⅱ是沿dcba 流动，由Ⅱ至Ⅲ是沿abcd 流动解析：选A.穿过线圈的磁感线方向相反．由条形磁铁的磁场可知，线圈在位置Ⅱ时穿过闭合线圈的磁通量最少为零，线圈从位置Ⅰ到位置Ⅱ，从下向上穿过线圈的磁通量在减小，线圈从位置Ⅱ到位置Ⅲ，从上向下穿过线圈的磁通量在增加，根据楞次定律可知感应电流的方向是abcd .6.(2012·宁夏高二检测)某地的地磁场磁感应强度的竖直分量方向向下，大小为4.5×10－5T ．一灵敏电压表连接在当地入海河段的两岸，河宽100 m ，该河段涨潮和落潮时有海水(视为导体)流过．设落潮时，海水自西向东流，流速为2 m/s.下列说法正确的是( )A ．电压表记录的电压为5 mVB ．电压表记录的电压为9 mVC ．河南岸的电势较高D ．河北岸的电势较高解析：选BD.海水在落潮时自西向东流，该过程可以理解为：自西向东运动的导体棒在切割竖直向下的磁感线．根据右手定则，北岸是正极电势高，南岸电势低，所以D 正确C 错．根据法拉第电磁感应定律E ＝BL v ＝4.5×10－5×100×2 V ＝9×10－3 V ，所以B 正确A 错．7.如图所示为利用高频交变电流焊接金属工件的原理示意图，图中A 是高频交流线圈，C 是工件，a 是工件上的待焊接缝．当线圈A 中通往高频电流时，会产生一个交变磁场．假设焊接时，工件C 内磁场分布均匀，方向垂直于C所在平面，该磁场在C 中产生的感应电动势可视为变化率为k 的均匀变化磁场所产生的电动势．已知C 所围面积为S ，焊接时a 处的电阻为R ，工件其余部分电阻为r .求：(1)焊接时工件中产生的感应电动势E ；(2)焊接时接缝处产生的热功率P .解析：(1)根据法拉第电磁感应定律E ＝ΔΦΔt知 焊接时工件中产生的感应电动势E ＝ΔB ΔtS ＝kS . (2)根据闭合电路欧姆定律焊接时工件中的电流I ＝E R ＋r ＝kS R ＋rP ＝I 2R ＝⎝⎛⎭⎫kS R ＋r 2·R . 答案：见解析8.如图所示，水平面上有两根相距0.5 m的足够长的平行金属导轨MN和PQ，它们的电阻可忽略不计，在M和P之间接有阻值为R的定值电阻，导体棒ab长L＝0.5 m，其电阻为r，与导轨接触良好．整个装置处于方向竖直向上的匀强磁场中，磁感应强度B＝0.4 T．现使ab以v＝10 m/s的速度向右做匀速运动．(1)ab中的感应电动势多大？(2)若定值电阻R＝3.0 Ω，导体棒的电阻r＝1.0 Ω，则电路电流多大？解析：(1)ab中的感应电动势为：E＝BL v代入数据得：E＝2.0 V.(2)由闭合电路欧姆定律，回路中的电流I＝ER＋r 代入数据得：I＝0.5 A.答案：(1)2.0 V(2)0.5 A。

习题课三电磁感应中的综合问题课后·训练提升基础巩固一、选择题(第1~2题为单选题,第3~6题为多选题)1.如图所示,垂直于导体框平面向里的匀强磁场的磁感应强度为B,导体ef的长为l,ef的电阻为r,外电阻阻值为R,其余电阻不计。

ef与导体框接触良好,当ef在外力作用下向右以速度v匀速运动时,ef两端的电压为( )A.BlvB.BlvRR+r C.BlvrR+rD.BlvrR,导体棒切割磁感线产生的感应电动势为E=Blv,ef两端的电压相当于电源的路端电压,根据闭合电路欧姆定律得U ef=ER总·R=BlvR+rR,选项B正确。

2.在竖直向上的匀强磁场中,水平放置一个不变形的单匝金属圆线圈,规定线圈中感应电流的正方向如图甲所示,当磁场的磁感应强度B随时间t 按图乙所示变化时,下列选项能正确表示线圈中感应电动势E变化的是( )内,磁感应强度均匀增大,根据楞次定律,线圈中感应电流为负方向,且保持不变;1~3s内,磁感应强度不变,线圈中感应电流为零;3~5s 内,磁感应强度均匀减小,线圈中感应电流为正方向,且保持不变;0~1s内和3~5s内磁场的变化率之比为2∶1,即感应电动势之比为2∶1,可得出感应电动势图像为B,选项B正确。

3.由螺线管、电阻和水平放置的平行板电容器组成的电路如图所示,其中,螺线管匝数为n,横截面积为S,电容器两极板间距为d。

螺线管处于竖直向上的匀强磁场中,一质量为m、电荷量为q的带正电颗粒悬停在电容器中,重力加速度大小为g,则( )A.磁感应强度均匀增大B.磁感应强度均匀减小C.磁感应强度变化率为nmgdqSD.磁感应强度变化率为mgdnqS,带正电颗粒悬停在电容器中,粒子受重力与静电力作用,故静电力竖直向上,电容器下极板带正电,即通电螺线管的下端为电源正极,根据电源内部的电流由负极流向正极,由安培定则可知磁感应强度均匀减小,选项A错误,B正确。

带正电颗粒悬停在电容器中,粒子受重力与静电力作用,有qE=mg,根据法拉第电磁感应定律有E电=nΔΦΔt =nΔBΔtS,且E=E电d,联立解得ΔBΔt =mgdnqS,选项C错误,D正确。

电 磁 感 应 习 题 课(数学表达式中字母为黑体者表示矢量)壹 内容提要一、法拉第电磁感应定律 εi = －d Φ /d t (εi =－d Ψ/d t , Ψ =N Φ) ; I i =εi /R =－(1/R )d Φ/d t , q i =⎰21d i t t t I =(1/R )(Φ1－Φ2); 楞次定律(略)。

二、动生电动势 εi = ⎰l v×B·d l 。

三、感生电动势 εi =－d Φ /d t =()⎰⋅∂∂-S S Bd t ；感生电场(涡旋电场)E k (题库为E i )：高斯定理0d i =⋅⎰SS E ，安培环路定理 ⎰=⋅ll E d k －d Φ /d t =()⎰⋅∂∂-SS Bd t ， 感生电场为无源场、有旋场(非保守场)，其电场线为闭合曲线。

四、自感 L=Φ/I (L=Ψ/I ) , εL =－L d I /d t ; 互感 M=Φ21/I 1 =Φ12/I 2 , ε21=－M d I 1 /d t , ε12=－M d I 2 /d t 。

五、磁场能量 自感磁能W m =LI 2 /2 , 磁能密度w m =B ・H / 2 , 某磁场空间的磁能W m =∫V w m d t =∫V (1/2) B ・H d t 。

六、位移电流 I d =d ψ/d t , j d =∂D/∂t , 电位移通量ψ (题库为ΦD ) ψ=∫S D ・d S 。

七、麦克斯韦方程组的积分形式V ρ d d 0⎰⎰=⋅SVS D ，()⎰⎰⋅∂∂-=⋅SlS Bl E d d t ，⎰=⋅SSB 0d ，()⎰⎰⋅∂∂+=⋅SlS Dj l H d d t 。

八、电磁波的性质 (1)横波性与偏振性，E 、H 、u 相互垂直且成右手螺旋；(2) E 、H 同步变化； (3)ε1/2E =μ1/2H ； (4)电磁波速u=1/(εμ)1/2, 真空中u=1/(ε0μ0)1/2。

第二章电磁感应法拉第电磁感应定律课后篇素养形成必备知识基础练1.(多选)如图所示,闭合开关S,将条形磁铁插入闭合线圈,第一次用时0.2 s,第二次用时0.4 s,并且两次磁铁的起始和终止位置相同,则()A.第一次线圈中的磁通量变化较快B.第一次电流表G的最大偏转角较大C.第二次电流表G的最大偏转角较大D.若断开S,则电流表G均不偏转,故两次线圈两端均无感应电动势,第一次时间短,则第一次线圈中磁通量变化较快,故A正确。

感应电动势的大小与磁通量的变化率成正比,磁通量的变化率越大,感应电动势越大,产生的感应电流越大,故B 正确,C错误。

断开开关,电流表不偏转,感应电流为零,但感应电动势不为零,故D错误。

故选A、B。

2.如图所示,在竖直向下的匀强磁场中,将一个水平放置的金属棒ab以水平初速度v0抛出,设运动的整个过程中不计空气阻力,金属棒始终保持水平,则金属棒在运动过程中产生的感应电动势大小将()A.越来越大B.越来越小C.保持不变D.无法确定,水平速度不变,且水平速度即为金属棒垂直切割磁感线的速度,故感应电动势保持不变。

3.下列各图中,相同的条形磁铁穿过相同的线圈时,线圈中产生的感应电动势最大的是( )E=n ΔΦΔt =n ΔBSΔt ,A 、B 两种情况ΔΦ相同,C 中ΔΦ最小,D 中ΔΦ最大,磁铁穿过线圈所用的时间A 、C 、D 相同且小于B 所用的时间,所以D 选项正确。

4.如图所示,一正方形线圈的匝数为n ,边长为a ,线圈平面与匀强磁场垂直,且一半处在磁场中。

在Δt 时间内,磁感应强度的方向不变,大小由B 均匀地增大到2B 。

在此过程中,线圈中产生的感应电动势为( ) A.Ba 22ΔtB.nBa 22ΔtC.nBa 2ΔtD.2nBa 2ΔtE=n ΔΦΔt =n ·ΔBΔt ·S=n ·2B -B Δt ·a 22=nBa 22Δt ,选项B 正确。
