生胶天然橡胶

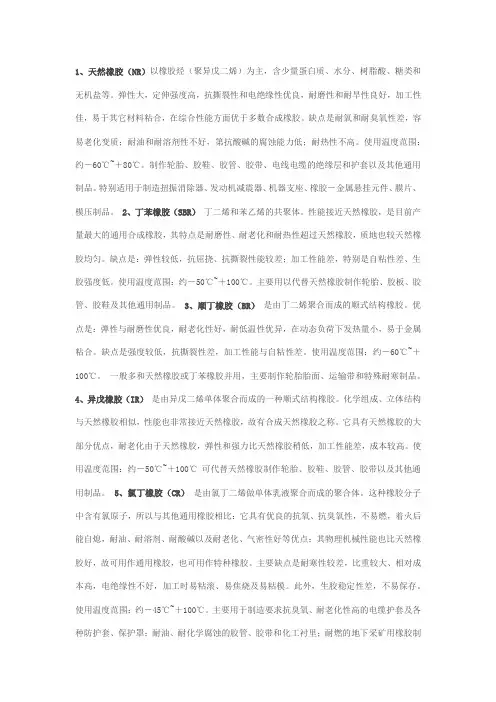

1、天然橡胶（NR）以橡胶烃（聚异戊二烯）为主，含少量蛋白质、水分、树脂酸、糖类和无机盐等。

弹性大，定伸强度高，抗撕裂性和电绝缘性优良，耐磨性和耐旱性良好，加工性佳，易于其它材料粘合，在综合性能方面优于多数合成橡胶。

缺点是耐氧和耐臭氧性差，容易老化变质；耐油和耐溶剂性不好，第抗酸碱的腐蚀能力低；耐热性不高。

使用温度范围：约－60℃~＋80℃。

制作轮胎、胶鞋、胶管、胶带、电线电缆的绝缘层和护套以及其他通用制品。

特别适用于制造扭振消除器、发动机减震器、机器支座、橡胶－金属悬挂元件、膜片、模压制品。

2、丁苯橡胶（SBR）丁二烯和苯乙烯的共聚体。

性能接近天然橡胶，是目前产量最大的通用合成橡胶，其特点是耐磨性、耐老化和耐热性超过天然橡胶，质地也较天然橡胶均匀。

缺点是：弹性较低，抗屈挠、抗撕裂性能较差；加工性能差，特别是自粘性差、生胶强度低。

使用温度范围：约－50℃~＋100℃。

主要用以代替天然橡胶制作轮胎、胶板、胶管、胶鞋及其他通用制品。

3、顺丁橡胶（BR）是由丁二烯聚合而成的顺式结构橡胶。

优点是：弹性与耐磨性优良，耐老化性好，耐低温性优异，在动态负荷下发热量小，易于金属粘合。

缺点是强度较低，抗撕裂性差，加工性能与自粘性差。

使用温度范围：约－60℃~＋100℃。

一般多和天然橡胶或丁苯橡胶并用，主要制作轮胎胎面、运输带和特殊耐寒制品。

4、异戊橡胶（IR）是由异戊二烯单体聚合而成的一种顺式结构橡胶。

化学组成、立体结构与天然橡胶相似，性能也非常接近天然橡胶，故有合成天然橡胶之称。

它具有天然橡胶的大部分优点，耐老化由于天然橡胶，弹性和强力比天然橡胶稍低，加工性能差，成本较高。

使用温度范围：约－50℃~＋100℃ 可代替天然橡胶制作轮胎、胶鞋、胶管、胶带以及其他通用制品。

5、氯丁橡胶（CR）是由氯丁二烯做单体乳液聚合而成的聚合体。

这种橡胶分子中含有氯原子，所以与其他通用橡胶相比：它具有优良的抗氧、抗臭氧性，不易燃，着火后能自熄，耐油、耐溶剂、耐酸碱以及耐老化、气密性好等优点；其物理机械性能也比天然橡胶好，故可用作通用橡胶，也可用作特种橡胶。

(2) 合成橡胶 由于资源的限制,天然橡胶的产量远远不能满足工业生产的需要,因而发展了合 成橡胶。早在1914年就制造出了合成橡胶。随着石油工业的迅速发展,合成橡胶 原料来源丰富、成本低廉,产量也已超过天然橡胶。合成橡胶在各行各业得到了广 泛的应用,也是汽车工业的一种重要的材料。合成橡胶的种类繁多,目前,合成橡胶 分为通用合成橡胶和特种合成橡胶。
汽车用非金属材料 之橡胶材料
.1.
一、车用橡胶
1.车用橡胶的品种及性能特点
车用的橡胶材料有天然橡胶、合成橡胶和再生胶。
(1) 天然橡胶 天然橡胶材料是指以天然橡胶为生胶制成的橡胶材料,代号为NR。天然橡胶属 于通用橡胶。它具有优良的弹性,弹性温度范围为-70~130℃;具有较高的强度和 优异的抗疲劳性、耐磨性、耐寒性、防水性、减振性、绝热性和电绝缘性;具有良 好的加工性能。其缺点是耐老化性和耐候性差,耐油性和耐溶剂性较差,易溶于汽 油和苯类等溶剂,易受强酸侵蚀,且易自燃。
.18.
二、汽车轮胎
(2)轮胎的合理使用 1)正确选用轮胎。 2)保持轮胎气压正常。 3)防止轮胎超载。 4)精心驾驶车辆。 5)做好日常维护。 6)保持汽车技术状况良好。 7)强制维护、及时翻修。
.19.
二、汽车轮胎
.20.
二、汽车轮胎
轮胎换位的基本方法有循环换位法和交叉换位法两种(见图6—1—8)。一 次更换轮胎的位置,不能使所有轮胎从轮胎的一侧换到另一侧的换位方法,称 为循环换位法。仅一次更换轮胎的位置,便可实现所有轮胎从汽车的一侧完 全换到另一侧的换位方法,称为交叉换位法。子午线轮胎采用单边换位法,如 图6—1—9所示。
.12.
二、汽车轮胎
2. 汽车轮胎的规格
轮胎规格可用外胎直径D、轮辋名义直径d、断面宽B 和断面高H 的尺寸 代号等(见图6—1—7)表示。

三元乙丙其他的受二烯烃第三单体影响的还有：
ENB－快速硫化，高拉伸强度，低永久形变
DCPD－防焦性，低永久应变，低成本
随着二烯烃第三单体的增加，将会有下列影响发生：更快硫化率，更低的压缩形变，高定伸，促进剂选择的多样性，减少的防焦性和延展，更高的聚合物成本。
乙烯丙烯比：
乙烯丙烯比可以在硫化阶段进行改变，商业的三元乙丙聚合物乙烯丙烯比由80/20到50/50。当乙烯丙烯比由50/50变化到80/20时，正面的影响有：更高的压坯强度，更高的拉伸强度，更高的结晶化，更低的玻璃体转化温度，能将原材料聚合物转化成丸状，以及更好的挤出特性。不好的影响就是不好的压延混合性，较差的低温特性，以及不好的压缩形变。当好的压缩形变等。
天然橡胶(NR)
生胶的玻璃化温度为-72℃，胶流温度130℃，开始分解温度200℃，激烈分解温度270℃。当天然橡胶硫化后，其Tg上升，也再不会发生粘流。
天然橡胶的弹性：
其生胶及交联密度不太高的硫化胶的弹性是高的。例如在0-100℃范围内，回弹性在50-85℃之间，其弹性模量仅为钢的1/3000，伸长率可达1000%，拉伸到350%，后，缩回永久变形仅为15%，天然橡胶的弹性较高，在通用橡胶中仅次于顺丁橡胶。
天然橡胶和三元乙丙橡胶的区别是什么?
1）一个天然的,一个合成的；
2）一个通用的,一个介于通用和特种之间；
3）一个为炭五组分,一个炭六；
4）用途也不一样,NR用途以轮胎为主,而EPDM则主要于生产非轮胎橡胶制品,如密封条；
5）一个主链不饱和,一个主链饱和。
在三元乙丙生产过程中，通过改变三单体的数量，乙烯丙烯比，分子量及其分布以及硫化的方法可以调整其特性。
三元乙丙生产中主要是用ENB和DCPD。

生胶的种类
生胶是一种天然橡胶，主要用于制造橡胶制品。

根据不同的来源和处理方式，生胶可以分为以下几种：
1. 天然橡胶：从橡胶树的树液中提取而来，是最常见的生胶种类。

具有良好的弹性和耐磨性，广泛用于轮胎、密封件、管道等领域。

2. 合成橡胶：通过化学合成方法制造的橡胶，可以根据需要调整其物理性质。

常见的合成橡胶有丁苯橡胶、氯丁橡胶、丁腈橡胶等。

3. 热塑性弹性体（TPE）：与传统的热塑性塑料相比，TPE具有更好的弹性和耐寒性能。

主要用于汽车零部件、玩具等领域。

4. 氢化腈橡胶（HNBR）：HNBR是一种高温高压下合成的特殊合成橡胶，具有优异的耐油性和耐热性能。

常用于汽车发动机密封件、油封等领域。

5. 丁基橡胶（BR）：BR是一种低成本的合成橡胶，具有良好的耐磨性和弹性。

常用于制造胶鞋、胶带等产品。

总之，不同种类的生胶具有不同的物理性质和应用领域，选择合适的生胶种类对于制造高质量的橡胶制品至关重要。
