中考物理2轮复习 专题十二 光学作图

中考复习光学作图专题1．在一口无水的枯井的井底，有一个青蛙，如图丙所示，请在图中用光路图作出此时这个青蛙“观天”的大致范围。

2．请在图中画出光的传播路径，标出旗杆的影子。

3．请你在图中根据反射光线画出入射光线。

4．一束光线斜射人平面镜后发生反射，如图甲，已知反射光线与镜面的夹角为30°，请在图中画出入射光线，并标出入射角的大小。

5．按要求作图（请保留作图痕迹）。

如图所示，入射光线AO射向平面镜，画出反射光线OB并标出反射角的大小。

6．完成光路图，并标出入射角的度数．7．如图所示,一束光水平射入潜望镜镜口后,通过潜望镜进入小明的眼睛．请画出光的传播路径( )8．已知反射光线和入射光线，请确定平面镜的位置。

9．如图，A O''是AO在平面镜中的像。

画出平面镜的位置。

10．小明的乒乓球掉到沙发下，小明同学借助平面镜反射灯光找到了乒乓球。

图中已标示了入射光线与反射光线等，请在图中适当位置画出平面镜，并标出镜面与水平方向的夹角大小。

11．如图所示，平面镜前有一遮挡物，某同学站在平面镜前也能从镜子里的像中看到自己的脚跟，请作出人眼看到自己脚跟的光路图（B点为眼睛处，A点为脚跟）。

( )12．如图：根据水中的折射光线，请在图中画出它的入射光线和反射光线。

13．如图所示，一束光从空气射入玻璃。

请在图中画出光在玻璃中以及由玻璃射出空气的光路图。

14．小丽站在池塘边看见水中A点有一条鱼，试确定鱼大致的实际位置A′，并画出看见A 点的光路图。

参考答案：1．【详解】分别将青蛙与井口左边的端点、井口右边的端点相连成一直线，然后在直线上标出光线射向青蛙的箭头，即可得到两条射向青蛙的光线，这两条光线所夹区域就是青蛙的观察范围。

如图所示：2．【详解】根据光沿直线传播的特点，过A点作光线的平行线，与地面的交点到B点的距离即为影子的长度。

如图所示3．【详解】从图中可知反射角是60°，因为反射角等于入射角，所以入射角也为60°，在法线的左侧画出入射光线即可。

2023年中考物理专题复习-光学作图1．在图中，根据给出的入射光线，画出相应的折射光线。

2．如图所示的a、b是两条由点光源S发出后又经平面镜反射的反射光线。

根据平面镜成像特点画出点光源S。

3．如图所示，根据平面镜成像特点画出物体AB所成的像。

4．在图中，补充完整的光路。

5．如图所示请画出这一条光线通过透镜后出射光线（注意标出箭头方向）。

6．画出折射光线或入射光线。

7．如图所示表示两条射向透镜的光线，请在图中画出它们通过透镜后的光路。

8．作出图中物体在平面镜中所成的像。

9．图中F是透镜的焦点，ab是烛焰发出的两条光线，请作出它们通过透镜后的出射光线。

10．书中有这样一个有趣的实验，起初茶碗看起来是空的，但当我们慢慢往茶碗中倒水时，你会发现碗中还藏着一枚硬币。

请画出小华刚看到硬币时的光路。

11．在图中已画出光线通过透镜前、后的光路，请在方框内画出适当的透镜。

12．根据图a、b中给出的入射光线，画出通过透镜后的折射光线。

13．如图所示，从S出来的一束光线射向平面镜后，反射光线经过点P，请你作出光路图。

14．一束光线从空气射入玻璃时，界面MN上的反射光线如图所示，请画出对应的入射光线和大致的折射光线。

15．如图所示，A是烛焰上的一点，B是人眼的位置，请画出经过平面镜看到A点的光路图。

16．如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内。

请你完成光路图。

17．作出下列各图：夜晚，当汽车发出的光照射到自行车尾灯上时，司机看到尾灯反射的光，就能及时避让。

完成图中入射光线的所有反射光线的光路图。

18．如图所示，潜水员的眼睛在水面以下A处，观察岸上的物体。

图中的两个点B1和B2分别是物、像的位置。

请在图中作出潜水员观察物体的光路图。

参考答案：1．2．3．4．5．6．7．8．9．10．11．12．13．14．15．16．17．18．。

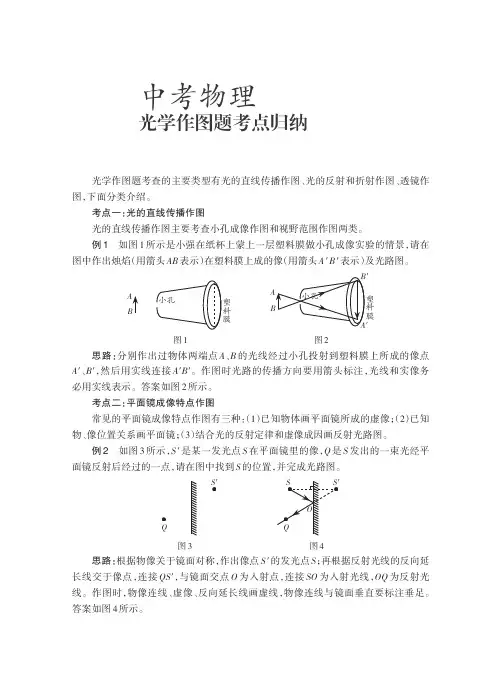

中考物理光学作图题考点归纳光学作图题考查的主要类型有光的直线传播作图、光的反射和折射作图、透镜作图，下面分类介绍。

考点一：光的直线传播作图光的直线传播作图主要考查小孔成像作图和视野范围作图两类。

例1如图1所示是小强在纸杯上蒙上一层塑料膜做小孔成像实验的情景，请在图中作出烛焰（用箭头AB 表示）在塑料膜上成的像（用箭头A 'B '表示）及光路图。

小孔塑料膜图1图2思路：分别作出过物体两端点A 、B 的光线经过小孔投射到塑料膜上所成的像点A '、B '，然后用实线连接A 'B '。

作图时光路的传播方向要用箭头标注，光线和实像务必用实线表示。

答案如图2所示。

考点二：平面镜成像特点作图常见的平面镜成像特点作图有三种：（1）已知物体画平面镜所成的虚像；（2）已知物、像位置关系画平面镜；（3）结合光的反射定律和虚像成因画反射光路图。

例2如图3所示，S '是某一发光点S 在平面镜里的像，Q 是S 发出的一束光经平面镜反射后经过的一点，请在图中找到S 的位置，并完成光路图。

S'Q图3图4思路：根据物像关于镜面对称，作出像点S '的发光点S ；再根据反射光线的反向延长线交于像点，连接QS '，与镜面交点O 为入射点，连接SO 为入射光线，OQ 为反射光线。

作图时，物像连线、虚像、反向延长线画虚线，物像连线与镜面垂直要标注垂足。

答案如图4所示。

考点三：光的折射规律作图常见的光的折射规律作图有两种：（1）已知入射（或折射）光线画折射（或入射）光线；（2）结合折射成虚像原理和眼睛看“虚像”原理画折射光路图。

例3在“预防溺水”主题班会上，主持人小明用光路图来解释“水池变浅”的道理：如图5，池底A 点射出的光线经过水面折射进入B 点的人眼，C 点是人眼看到的池底A 点像的位置。

请你画出入射光线、折射光线，并标出折射角r 。

图5图6思路：先根据折射光线的反向延长线交于像点C 连接BC ，与水面的交点O 为入射点，连接AO 为入射光线，OB 为折射光线，过O 点作分界面垂线为法线，夹角r 为折射角。

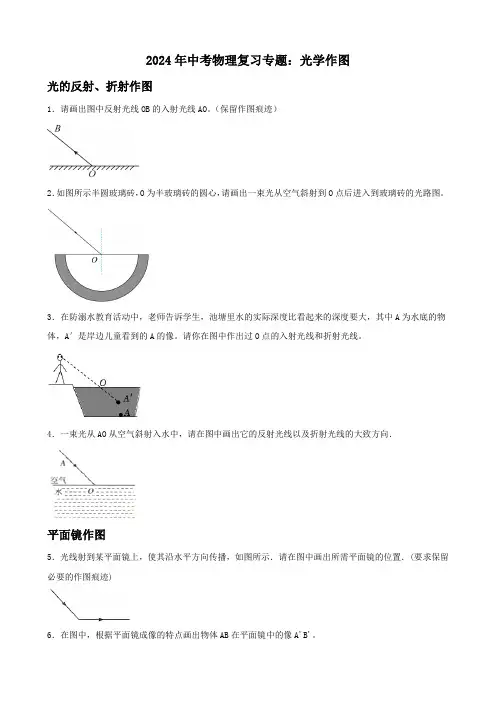

2024年中考物理复习专题：光学作图光的反射、折射作图1．请画出图中反射光线OB的入射光线AO。

（保留作图痕迹）2．如图所示半圆玻璃砖，O为半玻璃砖的圆心，请画出一束光从空气斜射到O点后进入到玻璃砖的光路图。

3．在防溺水教育活动中，老师告诉学生，池塘里水的实际深度比看起来的深度要大，其中A为水底的物体，A′是岸边儿童看到的A的像。

请你在图中作出过O点的入射光线和折射光线。

4．一束光从AO从空气斜射入水中，请在图中画出它的反射光线以及折射光线的大致方向．平面镜作图5．光线射到某平面镜上，使其沿水平方向传播，如图所示．请在图中画出所需平面镜的位置．(要求保留必要的作图痕迹)6．在图中，根据平面镜成像的特点画出物体AB在平面镜中的像A'B'。

7．下图是某戏曲演员在平面镜前化妆的情景。

请在图中画出演员头饰中弧线AB段在平面镜中的像，并画出演员通过平面镜看见头饰上A点的光路图。

8．如图所示，一束阳光经平面镜反射到绿色叶片B点上，A点为平面镜上一点，请画出镜面并用符号“β”标出反射角。

透镜作图9．在下图中的方框内填入适当的透镜。

10．请将A点发出的光经过凸透镜后的光路图补充完整。

11．将图中凹透镜的光路图补充完整。

12．在方框中画出正确的透镜光的综合作图13．如图所示，凸透镜的主光轴与水面重合，F是凸透镜的焦点，水中有一平面镜。

一束与水面平行的光线经凸透镜折射后进入水中，再经过水中的平面镜反射后恰好过P点。

请画出：经过凸透镜的折射光线；进入水中的折射光线；经平面镜后的反射光线。

14．如图所示，请在图中画出经过透镜后的光线。

参考答案1．2．3．4．5．6．7．8．9．10．11．12．13．14．。

2023年中考物理高频考点训练——光学作图1．如图所示，护林员利用一块平面镜使此时的太阳光水平射向山洞中P 点，请你画出平面镜的位置．2．作出蜡烛发出的光通过透镜之后的光线．3．画出图中S点发出的一条入射光线经平面镜反射后过P点的光路。

4．如图所示，点S表示天空中的小鸟，点S′表示游泳者在水下看到的小鸟，请画出游泳者能看到小鸟的一条入射光线和对应的折射光线．（保留作图痕迹）( )5．如图所示，光源Q发出一束光经平面镜反射在墙上显示出一个光点．①画出光源Q在平面镜中的像①画出平面镜发射的光线并标出墙上光点的位置6．在图中画出平面镜的位置，要求保存作图痕迹_______。

7．如图所示，SA、SB是光源S发出的两条光线．其中SA平行于主光轴，SB过左焦点，请画出这两条光线通过凸透镜后的光线．( )8．如图所示，（两透镜焦距相同）根据已知光线画出原先的入射光线和后来的折射光线。

9．如图，MN为凸透镜L的主光轴，A′B′为物体AB通过凸透镜所成的虚像，请通过作图标出凸透镜L和焦点F的位置。

10．请画出入射光线通过透镜后的折射光线．( )11．如图所示，一束水平光线从空气进入玻璃，在交界处同时发生反射和折射现象，在图上作出反射光线和折射光线．( )12．一束光线从空气斜射向水面，在界面处同时发生了反射和折射，如图所示，已知反射光线，请作出入射光线和大致的折射光线13．当光线从水射向空气时，它的反射光线如图所示，画出入射光线和折射光线．14．如图所示，一束光射向三棱镜，画出这束光两次折射的大致光路。

15．如图所示，一凸透镜放置于水中其主光轴与水面重合，现有一束平行于水面的入射光线通过凸透镜后折射入水中，请画出完整的光路．( )16．如图所示，ab是光源S射向平面镜后的一条反射光线，射向凹透镜的焦点F.S′是光源S在平面镜中的像．请画出：(1)光源S的位置；(2)ab的入射光线；(3)ab经凹透镜的折射光线．17．如图所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜(保留作图痕迹)．18．如图所示，AB是由点光源S发出的一个入射光线，CD是由S发出的另一条入射光线的反射光线，请在图中画出点光源S点的位置．19．请在图中画出两条入射光线经过凸透镜后的折射光线．20．如图是人眼看见A′物体在平面镜中的像A′的示意图，请确定物体A的位置并画出入射光线．( )参考答案：1．【详解】过P点作水平直线与入射光线相交于o点，OP是反射光线，作入射光线和反射光线之间夹角的角平分线，角平分线就是法线的位置，然后垂直于法线画出平面镜的位置，如图所示：【点睛】】本题是光的反射定律的应用，关键要找出法线是入射光线和反射光线夹角的角平分线，平面镜与法线垂直的关系．2．【详解】根据凸透镜的三条特殊光线作图：与主光轴平行的光线，折射后过焦点；过凸透镜光心的光线，传播方向不变；据此作图如下：【点睛】涉及凸透镜或凹透镜的光路作图，应牢记凸透镜和凹透镜的三条特殊光线，在画图中灵活运用，像这一类的作图即可迎刃而解．3．【详解】首先根据像与物体对称作出S的像S’，如图，再连接S’P，交点平面镜于O点，则OP为反射光线，连接SO为入射光线，如图：【点睛】此类作图依据是平面镜成像的原理，如果根据反射定律是不能一下找准正好经过A 点的反射光线的；而平面镜成像时，是反射光线的反向延长线相交形成物体的像，所以找出物体的像后，连接像点到P点，则OP一定为其中一条反射光线。

2023年中考物理二轮专题复习《光学》作图题题集姓名：___________班级：___________考号：___________1．如图所示，一束激光a斜射向半圆形玻璃砖圆心O，结果在屏幕MN上出现两个光斑，请画出形成两个光斑的光路图。

2．在图中根据反射光线a、b画出点光源S的位置并完成光路。

3．如图所示，O为凸透镜光心，F为凸透镜的焦点，A'B'是物体AB经过凸透镜后所成的像，虚线为凸透镜主轴，请通过作图找到物体AB的位置（保留作图痕迹）。

4．潜水员的眼睛在水面以下A处，观察岸上的物体。

图中的两个B1和B2分别是物、像的位置，请在图中作出潜水员观察物体的光路图和入射角i。

5．如图中各“方框”中都有一个光学器件，这个光学器件使射入“方框”的光线方向射出时发生了改变，请根据两条不同的光线射入和射出“方框”时的方向，把适当的光学器件放入框中，并完成光路。

（填 1 个元件）6．一点光源S发出的三束光线，SA平行凹透镜主光轴射向凹透镜，SO经凹透镜的光心，SB射向在主光轴上的平面镜MN，在图中画出SA、SO经凹透镜折射后的光线和SB经平面镜的反射光线。

7．在图中画出通过透镜后的折射光线。

8．如图所示，某人看到水中A处有一个发光点，但是实际上发光点的位置在B处，请画出入射光线和折射光线。

9．如图所示，一束光从空气中垂直射向玻璃砖ABC，请作出光线在玻璃砖AC面上的反射光线和大致的折射光线。

10．如图，阳光下水平地面上站着小明和小红，请根据小红的影长，画光路图标出小明的影长。

11．如图所示，一条与主光轴垂直的光线经平面镜反射后射向右侧的凹透镜，平面镜的镜面与主光轴的夹角为45°。

请画出这条光线的反射光线，以及经过凹透镜的折射光线。

12．如图所示，请分别画出两条折射光线的入射光线。

13．如图甲所示，在小宁与平面镜之间有一只杯子，为何杯子和杯子的像在小宁眼球视网膜上成的像大小不同？根据“平面镜成像”、“视觉的形成”等有关知识，请你在图丙中画出杯子AB在视网膜上成的像A'B'。

2024年中考物理专题训练——光学作图1．完成下图通过凸透镜的折射光线。

2．如图所示，S'是点光源S在平面镜中所成的像，S发出的一条光线经平面镜反射后恰好射向凹透镜右侧虚焦点F。

请画出点光源S并补全光路图。

3．如图所示，画出两条经凹透镜折射后的光线。

4．如图所示，一束激光a斜射向半圆形玻璃砖圆心O，结果在屏幕MN上出现两个光斑，请画出形成两个光斑的光路图。

5．一点光源S发出的三束光线，SA平行凹透镜主光轴射向凹透镜，SO经凹透镜的光心，SB射向在主光轴上的平面镜MN，在图中画出SA、SO经凹透镜折射后的光线和SB经平面镜的反射光线。

6．如图所示，MN为凸透镜的主光轴，A为蜡烛，A 为蜡烛在光屏上所成的像，根据凸透镜成像原理确定凸透镜的位置及其焦点，并将它们画出来。

7．请在图中画出入射光线经过透镜后的折射光线。

8．请画出图中的入射光线。

9．在下列虚线框内画出合适的透镜。

10．一束光从水中射向空气，其反射光路如图所示，画出入射光线和大致的折射光线。

11．如图，是光经过水和空气分界面后的折射光线，请大致画出对应的入射光线和入射光的反射光线。

12．如图所示，O为凸透镜的光心，F1、F2为凸透镜的两个焦点。

请在图中画出光源S 经凸透镜所成的像S`。

（保留必要的作图痕迹）13．作出图中的光线从水中射入空气后的折射光线，并标出折射角θ。

14．如图所示，A为发光点，A1为发光点通过凸透镜所成的像。

请完成光路图，确定凸透镜光心O，并画出凸透镜；通过光路图确定凸透镜焦点F的位置。

（只确定一侧焦点即可）15．2022年10月12日“天宫课堂”第三课航天员刘洋在水球变“懒”实验中，成功演示了紫色水球从“活跃”到“懒惰”的过程：刘洋将一个钢球推入紫色的水球中，钢球没有穿透水球，而是被包裹在水球里，用针筒吹气，在相同外力作用下，水球的振动幅度明显减小，称为水球变懒。

如图甲所示。

请在图乙中完成人眼看到钢球A点像的大致光路，A 为钢球上的一点，O为球心。
