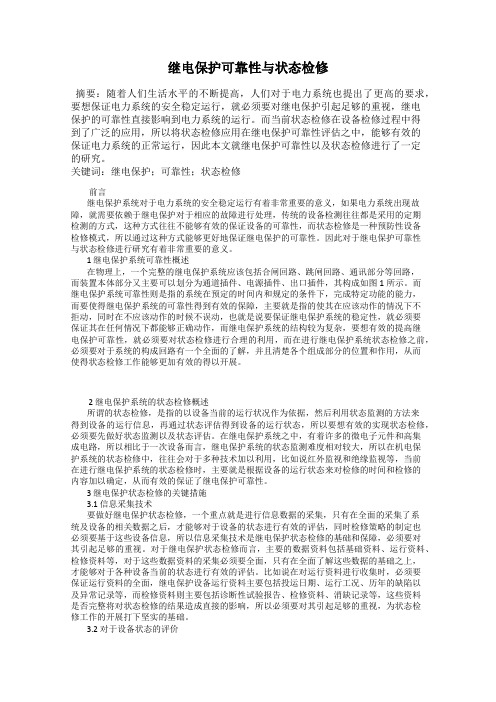

继电保护可靠性与状态检修摘要：随着人们生活水平的不断提高，人们对于电力系统也提出了更高的要求，要想保证电力系统的安全稳定运行，就必须要对继电保护引起足够的重视，继电保护的可靠性直接影响到电力系统的运行。
而当前状态检修在设备检修过程中得到了广泛的应用，所以将状态检修应用在继电保护可靠性评估之中，能够有效的保证电力系统的正常运行，因此本文就继电保护可靠性以及状态检修进行了一定的研究。
关键词：继电保护；可靠性；状态检修前言继电保护系统对于电力系统的安全稳定运行有着非常重要的意义，如果电力系统出现故障，就需要依赖于继电保护对于相应的故障进行处理，传统的设备检测往往都是采用的定期检测的方式，这种方式往往不能够有效的保证设备的可靠性，而状态检修是一种预防性设备检修模式，所以通过这种方式能够更好地保证继电保护的可靠性。
因此对于继电保护可靠性与状态检修进行研究有着非常重要的意义。
1 继电保护系统可靠性概述在物理上，一个完整的继电保护系统应该包括合闸回路、跳闸回路、通讯部分等回路，而装置本体部分又主要可以划分为通道插件、电源插件、出口插件，其构成如图1所示。
而继电保护系统可靠性则是指的系统在预定的时间内和规定的条件下，完成特定功能的能力，而要使得继电保护系统的可靠性得到有效的保障，主要就是指的使其在应该动作的情况下不拒动，同时在不应该动作的时候不误动，也就是说要保证继电保护系统的稳定性，就必须要保证其在任何情况下都能够正确动作，而继电保护系统的结构较为复杂，要想有效的提高继电保护可靠性，就必须要对状态检修进行合理的利用，而在进行继电保护系统状态检修之前，必须要对于系统的构成回路有一个全面的了解，并且清楚各个组成部分的位置和作用，从而使得状态检修工作能够更加有效的得以开展。
2 继电保护系统的状态检修概述所谓的状态检修，是指的以设备当前的运行状况作为依据，然后利用状态监测的方法来得到设备的运行信息，再通过状态评估得到设备的运行状态，所以要想有效的实现状态检修，必须要先做好状态监测以及状态评估。

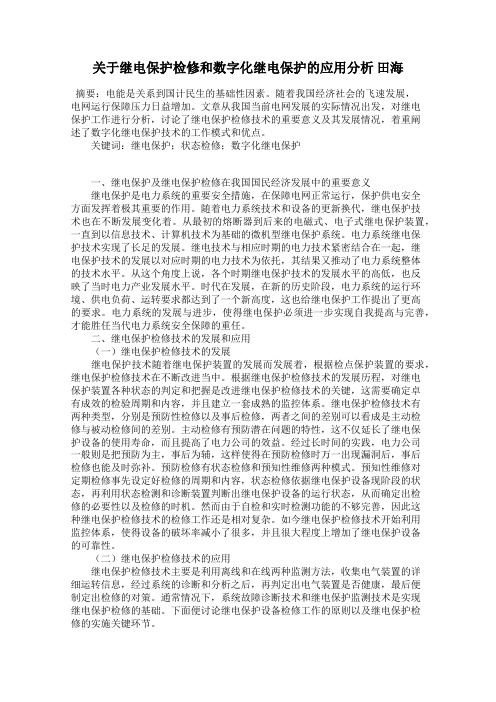

关于继电保护检修和数字化继电保护的应用分析田海摘要：电能是关系到国计民生的基础性因素。
随着我国经济社会的飞速发展，电网运行保障压力日益增加。
文章从我国当前电网发展的实际情况出发，对继电保护工作进行分析，讨论了继电保护检修技术的重要意义及其发展情况，着重阐述了数字化继电保护技术的工作模式和优点。
关键词：继电保护；状态检修；数字化继电保护一、继电保护及继电保护检修在我国国民经济发展中的重要意义继电保护是电力系统的重要安全措施，在保障电网正常运行，保护供电安全方面发挥着极其重要的作用。
随着电力系统技术和设备的更新换代，继电保护技术也在不断发展变化着。
从最初的熔断器到后来的电磁式、电子式继电保护装置，一直到以信息技术、计算机技术为基础的微机型继电保护系统。
电力系统继电保护技术实现了长足的发展。
继电技术与相应时期的电力技术紧密结合在一起，继电保护技术的发展以对应时期的电力技术为依托，其结果又推动了电力系统整体的技术水平。
从这个角度上说，各个时期继电保护技术的发展水平的高低，也反映了当时电力产业发展水平。
时代在发展，在新的历史阶段，电力系统的运行环境、供电负荷、运转要求都达到了一个新高度，这也给继电保护工作提出了更高的要求。
电力系统的发展与进步，使得继电保护必须进一步实现自我提高与完善，才能胜任当代电力系统安全保障的重任。
二、继电保护检修技术的发展和应用（一）继电保护检修技术的发展继电保护技术随着继电保护装置的发展而发展着，根据检点保护装置的要求，继电保护检修技术在不断改进当中。
根据继电保护检修技术的发展历程，对继电保护装置各种状态的判定和把握是改进继电保护检修技术的关键，这需要确定卓有成效的检验周期和内容，并且建立一套成熟的监控体系。
继电保护检修技术有两种类型，分别是预防性检修以及事后检修，两者之间的差别可以看成是主动检修与被动检修间的差别。
主动检修有预防潜在问题的特性，这不仅延长了继电保护设备的使用寿命，而且提高了电力公司的效益。
试论继电保护的状态检修与实际应用摘要：继电保护装置是电力系统中最为重要的部件之一，起到保证电力系统正常运行的关键性作用。
继电保护装置的可靠性直接关系到电力系统的运转能力，因此引起了人们的广泛关注。
下面我们就对电力系统中的继电保护装置的状态检修进行分析，以期能够对今后的电力系统工作提供参考。
关键词：继电保护装置；状态检修；维修中图分类号：tm774继电保护装置设备在电力系统的运行中起着重要的不可替代的作用，其运行状态的稳定与否对整个电力系统的正常运转有着重要的影响，所谓的状态检修主要就是指通过电力设备的运行状态进行判断其是否需要检修。
它主要起到对设备故障的预防性作用，这也是保证电力系统正常运行的一种主要手段。
使用这种方式不仅可以减少发生设备故障的几率，同时也能够提高设备的可靠性和延长设备的使用寿命，提高企业的声场效率，进而增加其经济效益。
继电保护状态的检修是属于对二次设备进行的检修，二次设备是对一次设备健康有序运转提供的一种保护，而开展继电保护状态检修最重要的目的也就是在保证二次设备健康发展的基础上满足整个电力设备发展的需要。
一、继电保护状态检修的基本原理继电保护的状态化检修主要的基于状态监测，即在日常工作中度继电保护的工作状况进行可靠性与动作分析，由此建立一个可靠的数学模型，此时利用相关的函数对其进行描述，以此分析继电保护在某个固定的工作状况下可能出现的参数改变，进而分析其在故障中出现的状态，从而得出一个相关的曲线，即以此评估继电保护的状态，对其可靠性进行监测与分析，从而利用横向与纵向的比较，对故障的程度进行准确分析，然后采用合理的措施对其进行维护与检修，保证其工作状况的稳定。
继电保护的状态检修主要是以预防性维护为主，因为继电保护的工作长期处在静态预防状态，只有出现故障时才会进行动作，所以对其进行常态化的检验与维护是不可或缺的重要技术措施。
三、在继电保护状态检修是应注意状态的分析（一）设备初始状态的了解在继电保护的检修中设备的初始状态是反应其状态改变的重要基础。
关于继电保护状态检修监测与应用
摘要：继电保护装置在电力系统中发挥着重要作用,其正常工作与否将对电力系统的运行造成重大影响,因此如何提高继电保护装置的可靠性也就成为人们日益关注的重要课题。
关键词：继电保护；状态检修；应用
中图分类号：tm77文献标识码：a文章编号：
引言：
继电保护装置在电力系统中发挥着重要作用,其正常工作与否将对电力系统的运行造成重大影响,如何提高继电保护装置的可靠性也就成为人们日益关注的重要课题。
因此，有必要对电力系统“继电保护状态检修”进行梳理和分析，以期对今后的工作有所助益。
1.继电保护的发展现状
随着电力状况的不断变化，给我国的继电保护技术提出了挑战，同时电子通信信息技术的发展也给继电保护技术带来了新的变化，我国的继电保护在近40年的时间里完成了4个历史阶段的发展。
20世纪50年代至60年代是我国继电保护技术人才组建和完善继电保护研究、设计、制造及教学的阶段；60年代中到80年代是晶体管继电保护蓬勃发展的时代；80年代至90年代是我国集成电路保护时代；90年代开始我国继电保护技术已进入了微机型保护的时代。
2.继电保护状态检修的具体目标
2.1供电可靠性
继电保护状态检修是继电保护及二次回路在特殊状态下的检修，保证了用户的正常用电，提高了设备的可靠性和可用系数，延长了设备的使用寿命。
更好地贯彻了“安全第一，预防为主”的方针。
2.2保证继电保护设备的安全经济运行
随着电力系统微机继电保护装置及综合自动化的应用日益普及，保护装置逐步具备了可进行数据远传的相应的数据接口，为改变目前保护装置计划检修模式，将预防性试验改为预知性试验打下良好的基础。
实现继电保护状态检修可以克服定期检验中的盲目性，同时降低凭经验进行定期检验得不可靠性和设备的故障率。
2.3提高保护装置的可用率
采用继电保护状态检修技术后，通过对继电保护设备的运行与专业巡检，实现监测操作与信号回路的监视，设备的可用率将大大提升。
2.4提高设备管理水平
实行继电保护状态检修后，通过科学分析，简化检修工作，避免定期检查的盲目性，促使继电保护状态检修管理工作科学化、规范化，减少了检修管理中的混乱。
3.继电保护设备状态监测
继电保护设备有别于电气一次设备，其状态监测对象不是单一的设备元件，而是一个单元或一个系统，因此继电保护状态监测应包括保护装置和二次回路监测等方面内容。
目前的微机保护装置能对装置自身的电源、cpu、i/o 接口、a/d
转换、存储器等插件进行巡查诊断，当保护装置异常时，会发出告警信息提醒运行人员，因此具备了较强的自检功能。
但要实施继电保护状态监测，还存在着如下的问题：
3.1装置动作状况：在电气一次设备没有故障的情况下，继电保护装置处于相对静止的状态，只有当被保护设备发生故障的时候，保护装置才会动作。
如果在检修周期内装置都未曾有过动作，那么它的动作状况也就难以监测到，也就无法知道其出口回路是否良好。
提出采用远程传动进行校验的方法。
首先提前向用户发出短时停电的通知，然后在用电低谷时段进行一次远程传动试验，通过远方监测中心进行调控，对保护装置发送远程传动的命令，让其执行一次跳闸与重合闸操作。
这样不仅可以检验保护出口到断路器机构之间的回路接线是否正确，还可以验证断路器动作的正确性，而整个过程大概需要1～2s的时间，对用户影响不大。
3.2二次回路的监测：继电保护作为电网安全的技术保障，除了装置本身外，还包括电压电流、保护控制、信号照明等电气二次回路。
3.3电磁干扰问题
由于电气二次设备中广泛存在着微电子元件和高集成电路，不可避免地产生电磁干扰，可能会造成微机继电保护采样信号失真、装置异常、保护误动或拒动等问题。
因此，对继电保护装置进行电磁兼容性试验也是继电保护状态检修的一项重要工作，应该对干扰
源、耦合途径、敏感器件等进行监测管理，如二次设备的屏蔽接地状况、保护装置附近的移动通信设备等等。
4.开展继电保护状态检修应注意的问题
实行继电保护状态检修必须分步实施，先行试点，逐步推进。
继电保护状态检修是对现行检修管理体制的改革，是一项复杂的系统工程。
因此，实行继电保护状态检修既要有长远目标、总体构想，又要扎实稳妥、分步实施，在试点取得一定成功经验的基础上，逐步推广。
4.1基础资料与信息收集是状态检修的前提
状态检修工作前期的资料与信息收集工作很繁琐，如果没有准确的基础资料与信息收集工作，继电保护状态检修工作无从谈起。
4.2现场标准化作业是状态检修的基础
现场标准化作业是通过对作业过程的管理、危险点及关键流程和关键环节的控制，真正达到控制作业的盲目性和随意性，提高现场作业水平的目的。
只有实现现场作业标准化，才能使继电保护状态评估工作更加标准、规范。
4.3二次设备的定期巡视是状态检修的保障
只有实现定期进行保护专业巡视与运行人员对设备的“动态监视”，才能体现出状态检修的优点，实现对继电保护设备进行科学的评估，切实保障继电保护状态检修工作持续开展。
5.在线监测技术研究应用
状态检修是以设备的运行现状为基础的检修方式，对设备运行状
态信息进行收集并对设备未来发展趋势进行预测，从而实现真正的状态检修。
5.1输变电在线监测技术的分类。
输变电在线监测技术现阶段主要分为以下六类。
变压器在线监测技术、断路器在线监测技术、gis 在线监测技术、综合在线监测技术和电容性设备在线监测技术、氧化锌避雷器在线监测技术。
设备状态监测和故障诊断的实施顺序是：信号采集、信号处理、状态识别、故障诊断。
5.2在线监测数据分析的意义。
电气二次设备元件的劣化，缺陷的发展虽然具有统计性，发展的速度也有快慢，但大多具有一定的发展期。
在这期间，会有各种前期征兆，表现为物理，电气等特性有少量渐进的变化。
随着计算机技术，电气技术，数字信号处理技术，光电技术和各种传感器技术的发展，可以对电力二次设备进行在线的状态监测，及时提取各种即使是很微弱的信息，通过信息系统对这些信息进行综合分析和处理后，根据故障诊断系统对设备可靠性实时做出判断和预测，从而能够及早发现潜伏的问题，必要时可提供报警或操作。
在线监测技术的实际应用表明，其可靠性还需要进一步完善和提高，目前其应用也还需要进一步积累经验；但勿庸置疑的是，这种技术的成熟应用将为电力主设备的安全运行构筑一道坚强的安全防线，其实时性将取代现有的试验技术而成为电力设备安全运行的第一道防线。
5.3设备状态监测应用存在的问题。
由于目前各地在线监测系统应用水平参差不齐，给生产运行管理带来了不少麻烦，尤其是一些
不成熟的产品在运行时经常误报故障，成为在线监测技术推广应用的巨大阻碍。
这一方面反映了在线监测产品生产应用的不规范，也反映了用户在线监测设备的运行管理尚无明确的管理要求。
6.结束语
随着电力系统的发展，系统的稳定性对继电保护及自动装置的要求越来越高，不但要求继电保护装置具有良好的可靠性，同时也要求其具有较好的稳定性。
所以，继电保护人员应当在施工、检修及试验过程中，规范作业，才能保证保护装置可靠性、稳定性。
参考文献：
[1]陈维荣,宋永华,孙锦鑫.电力系统设备状态监测的概念及现状[j].电网技术,2000,24.
[2]严兴畴.继电保护技术及其应用[j].科技资讯,2007.。
