报警主机联动扩展模块使用手册23DR+北京迈特安技术发展有限公司感谢您选用北京迈特安技术发展有限公司的23DR+报警主机联动扩展模块，希望我们先进的防盗报警系统会给您的生活、工作带来安全与方便！文件名称：报警主机联动扩展模块 23DR+ 使用手册文件版本：ver 1.0公司名称：北京迈特安技术发展有限公司目录目录 (1)1. 产品概述 (1)2. 接口描述 (1)2.1. 电路接口 (1)2.2. 主机接线 (2)2.3. 继电器接线 (2)2.4. 电平输出（LED） (2)3. 功能设定 (3)3.1. LED输出设置 (3)3.2. 扩展联动设置 (3)3.3. 报警延时设置 (4)3.4. 注意事项 (4)4. 测试模式 (4)5. 状态提示 (5)6. 电气参数 (5)1.产品概述23DR+是针对Honeywell 23系列主机设计的显示驱动及继电器联动模块。
模块通过报警主机键盘获取防区报警状态，提供多达16路的LED 显示、电平驱动及继电器控制，可以方便的组成报警联动监控系统或电子地图板，可为主机每个报警防区提供一个输出端口。
23DR+的继电器为弱电继电器，可以联动DC28V以下电压的电气设备，电平输出接口通常用于联动LED指示灯。
2.接口描述2.1. 电路接口出厂默认设置：继电器常开/常闭设置：常开NO电平输出设置：常亮状态（L端）扩展联动方式设置：1端，传统联动方式报警延时方式设置：2端，传统联动方式2.2. 主机接线z DC+12：直流12V电源正极；z GND：直流12V电源地线；z KEY-：主机C端；z DATA：主机DATA端。
2.3. 继电器接线通过设定继电器后面对应的跳线，可以独立定义每个继电器的常闭/常开状态。
在两排继电器的左右两侧分别定义了NC/NO端，用户可以根据应用需要，自行进行设置。
2.4. 电平输出（LED）z 将LED 的阴极连接到JLED1和JLED2中相应的防区端子中； 助电源输出，每个LED 指示灯应串联一个Ω通端子，可以选择LED 触发时电平输出3. 功能设定23DR+设计了三组跳线，用于设定联动模块的工作方式，依次为LED 输出z LED 指示灯组为共阳极接法，阳极公共端连接到JLED1或JLED2的AUX 端中；z AUX 端提供+5V 辅510～1K Ω的限流电阻；z 过LED 输出闪烁设置为常亮状态（L 端），或1秒周期闪烁状态（F 端）。

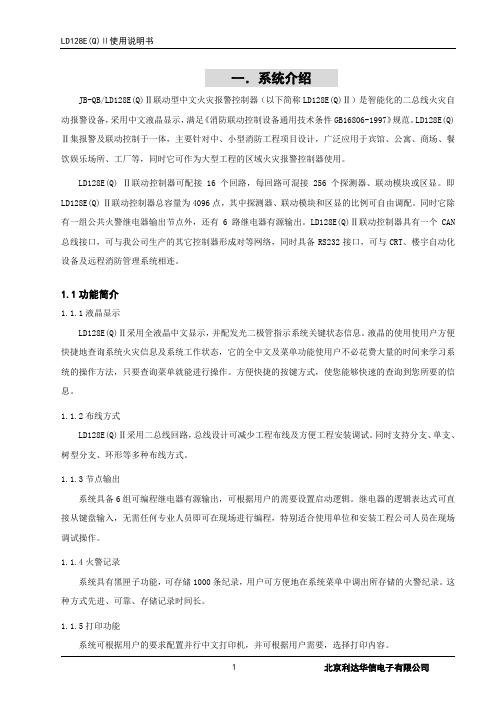

一．系统介绍JB-QB/LD128E(Q)Ⅱ联动型中文火灾报警控制器（以下简称LD128E(Q)Ⅱ）是智能化的二总线火灾自动报警设备，采用中文液晶显示，满足《消防联动控制设备通用技术条件GB16806-1997》规范。
LD128E(Q) Ⅱ集报警及联动控制于一体，主要针对中、小型消防工程项目设计，广泛应用于宾馆、公寓、商场、餐饮娱乐场所、工厂等，同时它可作为大型工程的区域火灾报警控制器使用。
LD128E(Q) Ⅱ联动控制器可配接16个回路，每回路可混接256个探测器、联动模块或区显。
即LD128E(Q) Ⅱ联动控制器总容量为4096点，其中探测器、联动模块和区显的比例可自由调配。
同时它除有一组公共火警继电器输出节点外，还有6路继电器有源输出。
LD128E(Q)Ⅱ联动控制器具有一个CAN 总线接口，可与我公司生产的其它控制器形成对等网络，同时具备RS232接口，可与CRT、楼宇自动化设备及远程消防管理系统相连。
1.1功能简介1.1.1液晶显示LD128E(Q)Ⅱ采用全液晶中文显示，并配发光二极管指示系统关键状态信息。
液晶的使用使用户方便快捷地查询系统火灾信息及系统工作状态，它的全中文及菜单功能使用户不必花费大量的时间来学习系统的操作方法，只要查询菜单就能进行操作。
方便快捷的按键方式，使您能够快速的查询到您所要的信息。
1.1.2布线方式LD128E(Q)Ⅱ采用二总线回路，总线设计可减少工程布线及方便工程安装调试。
同时支持分支、单支、树型分支、环形等多种布线方式。
1.1.3节点输出系统具备6组可编程继电器有源输出，可根据用户的需要设置启动逻辑。
继电器的逻辑表达式可直接从键盘输入，无需任何专业人员即可在现场进行编程，特别适合使用单位和安装工程公司人员在现场调试操作。
1.1.4火警记录系统具有黑匣子功能，可存储1000条纪录，用户可方便地在系统菜单中调出所存储的火警纪录。
这种方式先进、可靠、存储记录时间长。

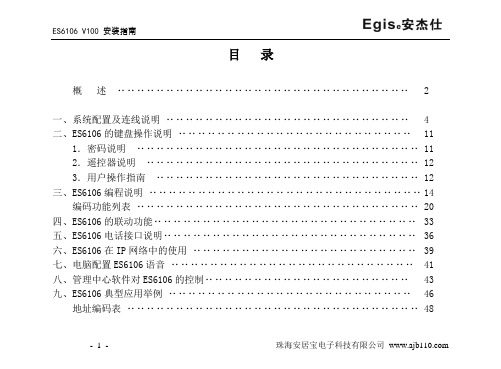

目录概述‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 2一、系统配置及连线说明‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 4二、ES6106的键盘操作说明‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥111．密码说明‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 11 2．遥控器说明‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 12 3．用户操作指南‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 12 三、ES6106编程说明‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥14编码功能列表‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 20四、ES6106的联动功能‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥33五、ES6106电话接口说明‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥36六、ES6106在IP网络中的使用‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥39七、电脑配置ES6106语音‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 41八、管理中心软件对ES6106的控制‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥43九、ES6106典型应用举例‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥46地址编码表‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 48概述ES6106报警系统是具有很强的实用性被广泛地应用在别墅小区及周界报警系统、以及办公大楼等各类大中型安保系统，可实现计算机管理并方便地与其它系统集成。
ES6106主要功能及性能指标1．主要功能●最多可接16个防区：有线无线兼容，通过无线扩展模块可扩展16个无线自学码防区,通过外扩RS485扩展板可以外接最多16个报警模块，最多可以支持16个扩展防区●可最多接入4个键盘，独立操作，LCD或LED显示。
各键盘分别独立对自己的所管辖的所有防区同时进行布防、撤防等操作。
琪洋智能报警主机8有线16无线QY-238WQY-2316W说明书QY-238W/QY-2316W 安装使用说明书深圳琪洋科技有限公司QY目录前言 (3)第一章概述 (3)1.1概况 (3)1.2功能简介 (4)1.3基本配置 (4)1.4主要技术性能指标 (5)第二章安装接线说明 (5)2.1安装接线图 (5)有线9－16防区打开、关闭设置 (7)2.2电源的连接 (7)2.3有线探测器的连接 (8)2.4警号的连接 (8)2.5电话线的连接 (8)2.6监听头的连接 (8)2.7键盘的安装 (8)2.8仅用无线防区,不接有线防区的安装（只QY-238W/2316W有此功能） (9)第三章系统操作 (10)3.1系统操作 (10)3.2遥控器的日常操作（只QY-238W－08/QY-2316W有此功能） (10)3.3键盘面板及声光指示 (11)3.4布防 (13)3.5撤防：解除警戒状态 (14)3.6远程控制： (14)3.7电话接警控制： (15)3.8录音： (15)3.9消警 (16)3.10旁路防区查询： (16)第四章系统设置 (16)4.1系统出厂基本设置 (16)4.2复位 (17)4.3进入设置状态 (17)4.4退出设置状态 (17)4.5修改安装员密码 (17)4.6修改用户密码 (17)4.7无线探测器的学习（QY-238W/2316W有此功能） (18)4.8无线探测器的删除（QY-238W/2316W有此功能） (18)4.9防区类型及报警声输出设置 (18)14.10用户编号（中心编号）设置： (19)4.11布防延时时间设置 (19)4.12报警延时时间设置 (19)4.13设置报警电话号码 (19)4.14报告传输设置 (20)4.15远程控制打开/关闭 (20)4.16远程遥控振铃声次数设置 (20)4.17接警放录音方式的选择 (21)4.18电话线检测打开/关闭设置 (21)4.19主机中心通讯格式选择设置 (21)4.20可编程4+2代码需手动设置以适应不同的报警中心 (21)4.21主机自检报告时间间隔设置 (22)4.22警号响声时间设置 (23)4.23强制布防设置 (23)4.24布撤防警号响声设置 (23)4.25交流电断电报警设置 (23)4.26键盘防撤开关报警功能打开、关闭设置 (23)4.27键盘断线检测设置 (23)4.28中心精度设置 (23)4.29中心信号时间设置： (24)第五章疑难问题解答 (26)产品的质量保证 (27)安装资料 (27)2前言欢迎您选择使用铁盒多功能系列报警控制主机来保护您的生命和财产。

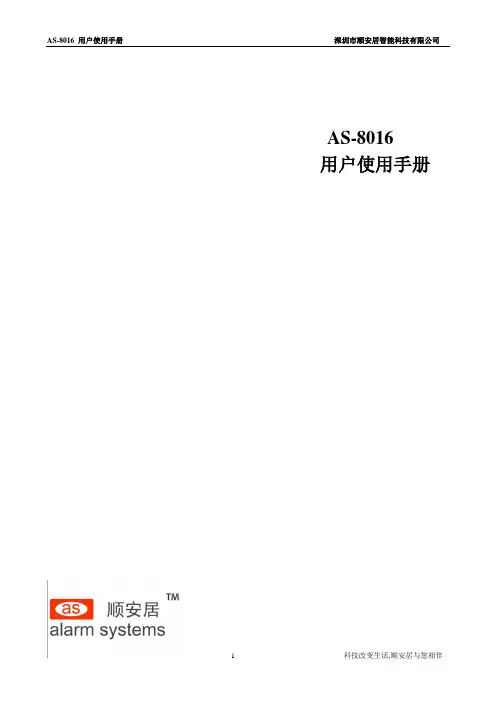

AS-8016用户使用手册说明AS-8016系统是具有很强的使用性被广泛地应用周界报警系统大楼安保系统、以及工厂学校仓储等各类大型安保系统可实现计算机管理并方便地与其它系统集成。
AS-8016主要功能及性能指标一. 主要功能●最多可接128个防区：通过通讯接口可以外接最多16个报警模块或者可独立布撤防的8防区小主机,每个输入设备最多可接8个防区●整个主机可以分为8个子系统，每个子系统相当于一台主机。
●外接的接警设备（报警模块或小主机）从000设备开始，按照地址码的顺序，最大16个设备，地址码是15，每个键盘可以拥有其中的1个或多个设备，各键盘分别对自己的所管辖的所有设备同时进行布防、撤防等操作；键盘可以对单个设备、防区独立进行布防、撤防操作●可最多接入8个键盘，独立操作，汉字界面。
其中1个主键盘、7个从键盘，通过主键盘或管理密码编程可以让任意键盘跟随所有报警并显示报警信息●挂在通讯总线上的设备都可以带有1-32个输出，其中报警模块最多带有1个输出，32路指示灯最多可带1块指示灯板32路输出。
每个防区可以联动最多3个输出，联动包括：防区报警联动、防区布撤防联动、防区异常联动。
可以达到电子地图、DVR 报警输入、就地报警等功能●有3个密码权限,包括管理、编程、操作●可实现与中心计算机连接●通过键盘密码、遥控器、中心计算机进行撤/布防●通过管理密码或者对主键盘（0号键盘）的撤布防,同时对所有键盘进行撤布防●通过键盘对单个分区、防区进行布撤防●通过键盘对联动设备单个或全部进行操作●通过电脑进行编程和配置。
可远程配置好，文件发送，就地写入主机，让编程和服务更为简单、有效二．电性能指标●输入电源AC16.5V●主机板耗电静态200mA●报警状态750mA●输出电源DC13.8V●报警输出口DC14V 800mA●外观尺寸240mm x 240 mmx 75mm●键盘端口总线总长度不得大于1200m●通讯端口总线总长度每个接口不得大于1200m，两个接口最多可达2400m第一章. 系统配置及连线说明一. 主板接线端口定义及系统基本配置AS-8016是一种小型的报警系统。

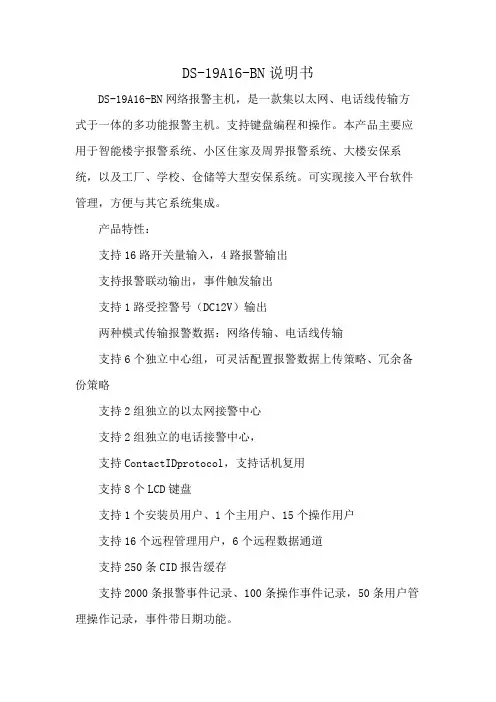

DS-19A16-BNG 网络报警小主机，是一款集以太网、电话线传输方式于一体的多功能报警主机。
支持键盘编程和操作。
本产品主要应用于智能楼宇报警系统、小区住家及周界报警系统、大楼安保系统，以及工厂、学校、仓储等大型安保系统。
可实现接入平台软件管理，方便与其它系统集成。
⏹ DS-19A16-BNG
● 支持16路开关量输入，4路报警输出 ● 支持报警联动输出，事件触发输出 ● 支持1路受控警号（DC12V ）输出
● 三种模式传输报警数据：网络传输、电话线传输、
GPRS 传输
● 支持6个独立中心组，可灵活配置报警数据上传策略、
冗余备份策略
● 支持2组独立的以太网接警中心 ● 支持2组独立的GPRS 接警中心 ● 支持2组独立的电话接警中心， ● 支持Contact ID protocol ，支持话机复用 ● 支持8个LED 键盘
● 支持1个安装员用户、1个主用户、15个操作用户 ● 支持16个远程管理用户，3个远程数据通道 ● 支持250条CID 报告缓存
● 支持2000条报警事件记录、100条操作事件记录，50
条用户管理操作记录，事件带日期功能 ● 支持远程搜索事件
● 支持外置辅助电源--标准蓄电池，自动充电控制 ，电
压实时监测，掉电保护
● 支持AC 220V 主电源接口,主辅电源可自动切换 ● 支持1路12V/1A 辅电输出 ● 支持硬件复位
产品性能
技术参数
订货型号。

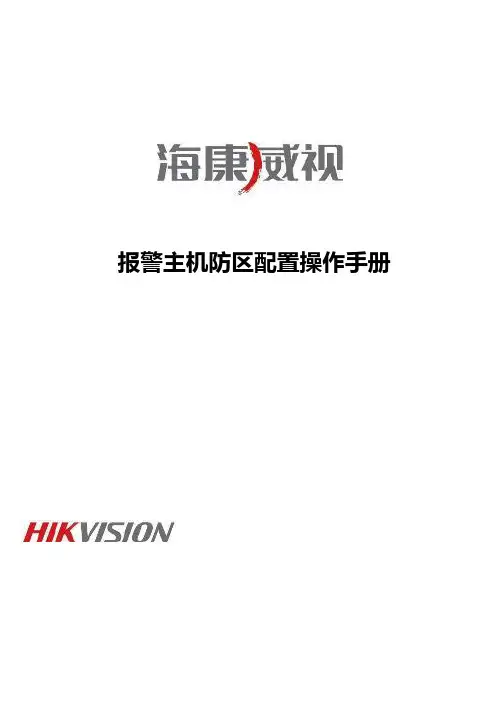

报警主机防区配置操作手册目录一、4200 配置 (1)1、操作流程 (1)2、操作步骤 (1)二、键盘配置报警主机 (4)三、适用型号 (7)四、变更记录 (7)五、关于海康威视 (1)一、4200 配置1、操作流程1)将报警主机添加到4200 客户端2)4200 远程配置报警主机2、操作步骤1.将报警主机添加到4200客户端图1：添加到4200示意图2.远程配置-报警-防区，可看到本报警主机所对应的所有防区图2：4200客户端远程配置示意图双击防区即可配置对应防区参数：名称、探测器类型、防区类型等图3：防区配置示意图二、键盘配置报警主机防区参数配置编程指令为：【1】防区参数编程地址为：201～456。
说明：对于8 防区网络报警主机，防区参数编程地址为：201～208。
对于16 防区网络报警主机，防区参数编程地址为：201～216。
对于总线式网络报警主机，防区参数编程地址为：201～456。
扩展防区不允许设置8 到12 项，编程时只需要设置前几位【2】表示防区反应时间，防区的反应时间有4 种类型，指令含义如下表格所示：【3】表示防区布防类型，防区的类型分为以下几种（总线式网络报警主机失效此设置，触发器统一在防区联动触发器设置）：【4】表示联动报警输出，指令选择如下：【5】表示联动警号输出，有联动和不联动选择，指令选择如下：【6】表示组旁路，有支持和不支持选择，指令选择如下：【7】表示报警恢复报告，有报警恢复报告和无报警恢复报告选择，指令选择如下：【8】表示防区回路类型，有以下三种（扩展防区不支持）：【9】表示防拆联动触发器，有以下两种（扩展防区不支持）：【10】表示防拆联动警号输出，有以下两种（扩展防区不支持）：【11】表示防拆恢复报告，有以下两种（扩展防区不支持）【12】表示线尾电阻，有以下五种（扩展防区不支持）【13】命令结束。
例如要实现设置2号防区反应时间为10毫秒,24小时防区,联动本地1号报警,联动警号, 不支持组旁路,有报警恢复报告,防区回路为常闭型,防拆不联动触发器,联动警号,无防拆报警恢复报告,线尾电阻为2.2k则输入: 012345*0#202 0 1 1 0 1 0 1 1 0 1 0 0#编程结束24小时无声防区不允许联动警号输出。

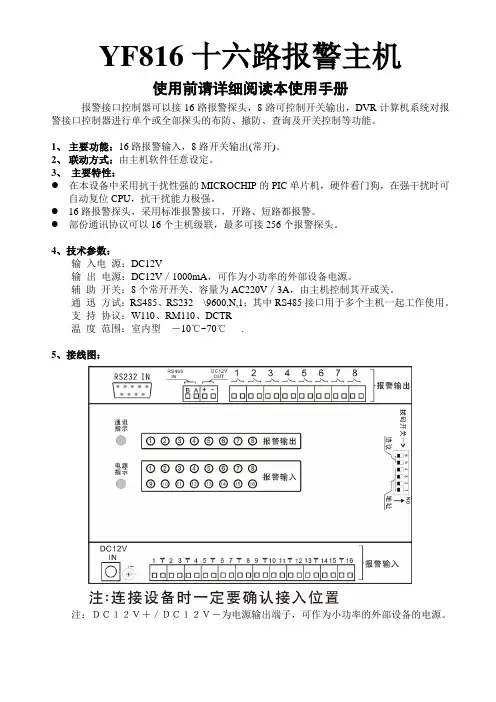

YF816十六路报警主机使用前请详细阅读本使用手册报警接口控制器可以接16路报警探头，8路可控制开关输出，DVR计算机系统对报警接口控制器进行单个或全部探头的布防、撤防、查询及开关控制等功能。
1、主要功能：16路报警输入，8路开关输出(常开)。
2、联动方式：由主机软件任意设定。
3、主要特性：●在本设备中采用抗干扰性强的MICROCHIP的PIC单片机，硬件看门狗，在强干扰时可自动复位CPU，抗干扰能力极强。
●16路报警探头，采用标准报警接口，开路、短路都报警。
●部份通讯协议可以16个主机级联，最多可接256个报警探头。
4、技术参数：输入电源：DC12V输出电源：DC12V／1000mA，可作为小功率的外部设备电源。
辅助开关：8个常开开关、容量为AC220V／3A，由主机控制其开或关。
通迅方试：RS485、RS232 \9600,N,1；其中RS485接口用于多个主机一起工作使用。
支持协议：W110、RM110、DCTR温度范围：室内型－10℃~70℃ .5、接线图：注：ＤＣ１２Ｖ＋／ＤＣ１２Ｖ－为电源输出端子，可作为小功率的外部设备的电源。
6、面板示意说明：●Alarm output继电器开关输出指示灯：亮－表示继电器闭合；灭－表示继电器断开。
●Alarm in 报警信号输入指示灯：长亮－表示报警设防；闪烁表示报警（有的主机有设防功能，有的没有，但不应响报警）。
●CODE通讯指示灯：当与主机设置协议与地址码一致时，主机正常工作时，指示灯闪烁。
7、报警探头的接线方法：在报警探头的常闭触点串联一个2.2K的电阻，接线如下图，S为信号、╧为地线。
PQ－7616十六路报警主机
使用手册
使用前请详细阅读本使用手册
报警接口控制器可以接16路报警探头，8路可控制开关输出，DVR计算机系统对报警报警接口控制器进行单个或全部探头的布防、撤防、查询及开关控制等功能。
1、主要功能：16路报警输入，8路开关输出(常开)。
2、联动方式：由主机软件任意设定。
3、主要特性：
●在本设备中采用抗干扰性强的MICROCHIP的PIC单片机，硬件看门狗，在强干扰时可自动
复位CPU，抗干扰能力极强。
●16路报警探头，采用标准报警接口，开路、短路都报警。
●提供通迅协议“ＤＣＴＲＬＳ”（说明书最后一页）。
可以16个主机级联，最多可接256个报警探头。
4、技术参数：
输入电源：DC12V
输出电源：DC12V／400mA，可作为小功率的外部设备电源。
辅助开关：8个常开开关、容量为AC220V／2A，由主机控制其开或关。
通迅方试：RS485、RS232 \9600,N,1；其中RS485接口用于多个主机一起工作使用。
支持协议：DCTRLS、W110、RM110、_____可按用户要求定做
温度范围：室内型－10℃~70℃.
5、接线图：
注：ＤＣ１２Ｖ＋／ＤＣ１２Ｖ－为电源输出端子，可做为小功率的外部设备的电源。
6、面板指示说明：
●ralay switch output继电器开关输出指示灯：亮－表示继电器闭合；灭表示继电器断开。
●Alarm in 报警信号输入指示灯：长亮－表示报警设防；闪烁表示报警（有的主机有设防功
能，有的没有，但不应响报警）。
●通讯指示灯：当与主机设置协议与地址码一致时，主机正常工作时，指示灯闪烁。
7、报警探头的接线方法：
在报警探头的常闭触点串联一个2.2K的电阻，接线如下图，S为信号、╧为地线。
8、
9、地址码设置：请根据主机协议要求选择地址设定
报警主机协议
注：1、开机在报警检测状态。
主机以查询方式查询报警，分机收到查询后回送报警检测数据。
2、CH为校验和＝前5位数据和的低8位。
八路报警主机，data5为00。
3、数据查询间隔：大于150MS
（16进制HEX）9600，n，8，1
1、主机的需要监示的软件启动后，主机应马上发出“看门狗功能启动“指令。
看门狗卡收到开启指
令或心跳信号指令后，启动看门狗监测功能。
当主机软件退出运行程序前发送“看门狗功能关闭“指令，卡将关闭看门狗监示功能。
2、主机的软件可发出复位指令（主机软件调试时可发送复位指令），看门狗卡收到复位指令，或超过
规定的时间没有收到心跳信号，看门狗卡执行复位动作，并关闭看门狗功能，等待主机启动后再发出的看门狗开启指令。
3、当主机发出“看门狗功能关闭“指令时，看门狗卡收到关闭指后令立即回送一个确认指令。
如果
主机没有收到确认码，应重发关闭指令。
3、CH为校验和＝前5位数据和的低8位。
4、复位动作执行时间3秒。
＊当报警和看门狗同时工作时，发送数据时，应先发看门狗数据，后发报警查询数据（查询后有数据回送）。
