太原理工大学矿山供电复习题

矿山电工学第一章矿山供电系统与电气设备1、概述一、基本概念：1、矿山供电——矿山所需电能的供应和分配问题。

任务：如何安全可靠的将电能运送到用户手中。

为什么要用电能作为主要力：易转换、运输和分配方便、控制和测量简单、成本低2、电力系统——电能由各种形式的发电厂产生，经过输送、变换和分配，到达分散的电能用户，这些生产——变换——传输——分配——消费的环节,组成的一个有机整体，叫做电力系统。

（为什么建立大型电力系统？有利于一次能源（煤油）的利用、减小电能损耗，降低发电成本、保证了供电质量（电压、频率）、提高了供电的可靠性、有利于今后的发展）3、发电厂：是将一次能源转换为电能的工厂。

4、变、配电所：变电所是<汇集电能、变换电压、分配电能>的中间环节，它由各种电力变压器和配电设备组成。

<不含电力变压器>的变电所称为配电所。

(作用、区别、分类)二、电力系统的额定电压：1、用电设备额定电压：能使用电设备正常运行并获得最佳经济效果的电压。

2、具体规定：见下图1、用电设备（受电设备）与同级电网的额定电压相同；2、发电机（供电设备）高于同级电网的额定电压5%；3、电力变压器（有几种）：⑴一次线圈（有两种情况） a、当变压器一次直接与发电机相连时，如图所示，T1，其额定电压与发电机相同，即高于同级电网额定电压的 5%。

b、当变压器一次与线路相连时，如图所示T2，其额定电压与同级电网的额定电压相同。

⑵二次线路（也有两种情况） a、当二次与输电线路相连时（一般为高压6KV以上），一要考虑变压器内部损耗 5%，同时又要考虑线路上损耗5%，所以其电压要比同级电网的额定电压高10%，如图T1所示。

b、当二次与用电设备相连时（一般为低压），则其电压高出同级电网的额定电压5%，如图T2所示。

例题:P79 30三、电力负荷及对供电的要求： 1、电力负荷： 是指设备或线路正常运行时消耗和损耗的功率之和。

2、电力负荷的分级： ⑴ 一级负荷：当中断供电时，将造成人身伤亡者，或在政治、经济上造成重大损失者，为一级负荷。

《煤矿供电》习题集项目一矿山供电系统第一部分知识题一、填空题1、煤矿企业供电的基本要求是供电可靠、供电安全、供电质量和供电经济。

2、电网的结线方式根据负荷对供电要求不同，可分为放射式电网、干线式电网和环式电网。

3、桥式结线分全桥、内桥、外桥三种形式。

4、在三相供电系统中，电网中性点运行方式有中性点不接地、中性点经消弧线圈接地以及中性点直接接地三种形式。

5、井下变电所应注意的三防指：防水、防火和防通风。

二、选择题1、指出下列负荷为一类负荷的是（通风机房）。

2、对一类负荷如何供电（两个独立电源）。

3、一般工作场所的照明灯和电动机允许电压偏移范围为额定电压的（±5%；）。

4、在中性点不接地系统中，规定单相接地运行时间不超过（2）小时。

5、目前向综采工作面的供电电压一般是（ 1140 ）伏。

三、判断题1、向井下供电的变压器，其中性点严禁接地。

（错）2、对于地面380/220伏动力与照明电网，其供电的变压器，其中性点禁止接地。

（错）3、平煤集团的煤矿变电所广泛采用单母线分段结线方式。

（对）4、平煤集团的煤矿变电所广泛采用两路电源进线和两台变压器的桥式结线。

（对）5、平煤集团的煤矿供电系统是采用浅井供电系统。

（错）6、对于井下中央变压所，母线采用并列运行方式。

（对）四、名词解释1：一类负荷：凡因突然中断供电造成人身伤亡事故或重大设备损坏，给国民经济造成重大损失在政治上产生不良影响的负荷。

2、电力系统：是指有发电厂内的发电机，电力网内的各种输入电线路和升降压变电所以及电力用户组成的统一整体3、电力网：电力网是电力系统的重要组成部分。

它由变电所及各种不同电压等级的输电线路组成。

第二部分技能题1、作为供电区队技术员，在选择煤矿企业的供电电压时，必须考虑那些因素？1、答：取决与企业附近电源的电压等级，用电设备的电压、容量及供电距离2、按照煤矿变配电工是操作具有断路器和隔离开关的控制线路的的要求进行操作？并口述操作过程与原理。

A卷1、煤矿企业供电的基本要求是供电可靠、供电安全、供电优质和供电经济。

2、用电设备工作制有长时工作制设备、短时工作制设备和断续工作制设备。

3、电流互感器在三相电路中五种常见的接线方式有一相式接线、两相V型接线、三相星形接线、两相电流差接线和零序接线五种。

P1224、供电系统的接线方式有三种基本类型：放射式、干线式、环式。

5、在三相供电系统中，电网中性点运行方式有中性点不接地、中性点经消弧线圈接地以及中性点直接接地三种形式。

P176、变压器的功率损耗包括有功功率损耗、无功功率损耗两部分。

7、输电线路按结构特征分架空线路和电缆线路两大类。

P76二、、判断题1、向井下供电的变压器，其中性点严禁接地。

（×）2、补偿电容器组应该单独装设控制、保护和放电设备。

（√）3、当电源电压和频率不变时，变压器铜损是固定不变的。

（×）4、在我国煤矿井下供电系统中是不存在单相短路故障的。

（√）5、在我国380/220伏供电系统中是不存在单相短路故障的。

（×）三、名词解释1：一类负荷：p92、架空导线的弧垂：p783、矿用防暴型电器设备：p1864、本安型电路：p193四、简答题1、选择高压开关柜的一次电路方案时，应考虑哪几个因素？p1152、互感器的主要作用？p1213、根据变压器的故障性质和不正常工作状态，一般应装设哪些保护装置？p160B卷1、根据跨接桥的位置，桥式接线又分为内桥、外桥、全桥三种方式。

2、在三相供电系统中，短路的基本类型有：三相短路、两相短路、两相接地短路、单相短路。

P473、根据材料不同，电杆分为木杆、水泥杆、铁塔等三种类型。

P764、变压器的不正常运行状态主要有：系统短路所引起的过电流、过负荷及油箱的油面降低和油温过高等。

5、供电系统的接线方式有三种基本类型：放射式、干线式、环式。

二、、判断题1、在我国380/220伏供电系统中是不存在单相短路故障的。

（×）2、当电源电压和频率不变时，变压器铜损是固定不变的。

《矿山供电技术》复习题一、填空1、电力系统是由发电厂、电力网、电能用户组成的整体，其任务是生产、变换、输送、分配和消耗电能。

2、电力网是由若干变电所和各种不同电压等级的电力线路组成的输送、变换、分配电能的网络，是联系发电厂与电能用户的中间环节。

3、额定电压是保证电气设备安全、可靠、正常运行、充分发挥效能，获得最佳技术经济效益的标准电压；4、煤矿企业对供电的基本要求是供电安全、供电可靠、供电质量、供电经济。

5、电力线路首末端电压的相量之差称为电压降，首末端的有效值之差称为电压损失。

6、对于大型矿井二类负荷，一般采用取自变电所不同母线双回路供电。

7、变电所的主接线是由电力变压器，开关电器等各种电气设备与母线、架空线路和电缆线路按一定方式连接而成，这种连接方式称为变电所的一次接线。

8、开关柜的五防闭锁功能是防治误操作断路器、防治带负荷分合隔离开关、防治带电挂接地线、防治带地线合闸、防治误入带电间隔。

9、高压断路器按其灭弧介质的不同可为油断路器、压缩空气断路器、六氟化硫断路器、真空断路器、自产气断路器、磁吹断路器、六种。

10、真空断路器在切断小电感电路时易产生操作过电压，所以在真空断路器的电路中必须采取防过电压的措施，通常采用阻容吸收装置、氧化锌避雷器装置。

11、电流互感器的二次侧在工作时绝不允许开路，在安装时一定要注意接线可靠，并且不许串接熔断器。

12、电压互感器的二次侧在工作时绝不允许短路，其一、二次侧一般都应装设熔断器作短路保护。

13、继电保护装置应满足选择性、快速性、灵敏性、可靠性四个要求。

14、在继电保护中三段式过流保护是指无时限电流速断保护、有时限电流速断保护、定时限过电流保护。

15、对直击雷的防护措施可采用避雷针或避雷线，对感应雷的防护可采用避雷器。

16、反应变压器内部故障和油面降低的保护称为瓦斯保护。

17、对隔爆外壳要求有耐爆性性和隔爆型性。

18、触电对人体的危害程度主要由触电电流和触电时间决定，煤矿井下人身触电的安全电流与时间的乘积为 30 mA·s。

矿⼭电⼯期末复习考试题2015—2016学年第⼀学期《矿⼭电⼯学》（赖昌⼲主编本）复习题⼀、填空题：（注明者每⼩空1分，未注明者每⼩空0.5分，共15分）1.●电⼒系统是指：电⼒由各种形式的发电⼚⽣产，经过输送、变换和分配，到达分散的电能⽤户，这些⽣产——传输——分配——消费的所有环节组成的⼀个有机整体。

（1分）★电⼒系统的主要环节包括：发电⼚、变电所、电⼒⽹、⽤户。

2.按电压⼤⼩，电压等级的规定范围是：低压电⽹ ≤1 KV,⾼压电⽹ 3～330 KV ，超⾼压电⽹＞330～1000 KV ，特⾼压电⽹＞1000 KV 。

3.●额定电压是：能使发电机、变压器、⽹路、⽤电器正常⼯作且技术性能和经济效果最好的电压。

（1分）★煤矿⼯作机械常⽤的额定电压是 380 V 、 660 V 、 1140 V 。

4.⼀台变压器的型号是KSGB ，其含义是：矿⽤、三相、⼲式、隔(防)爆变压器。

5.⽡斯和煤尘同时存在时，爆炸的最⼩浓度下限是：⽡斯浓度0.5 、％、煤尘浓度34.5 3/m g 。

6.《煤矿安全规定》：⼈体阻抗为 1 k ，安全电流为 30mA ，允许安秒值为 30mA ·s 。

7.●保护接零是：把⽤电设备正常情况下不带电的⾦属外壳部分与电⽹的零线做电⽓联接的保护措施。

（1分）★.保护接地是指：⽤导体把⽤电设备中正常不带电、绝缘损坏时可能带电的外露⾦属部分和埋在地下的接地极联接起来，预防⼈⾝触电的⼀项极其重要的保护措施。

（1分）8.过电流是指：流过电⽓设备或线路的电流超过额定值或允许值。

产⽣原因是：超负荷、短路、电动机断相运⾏等。

9. ●画出下列电⽓元件的图形符号：继电器常开触点、启动按钮、继电器线圈、停⽌按钮。

★画出下列电⽓元件的图形符号：继电器线圈、三相熔断器、启动按钮。

10.●井下动⼒电压常⽤交流 380 V 、 660 、V 1140 V 。

★井下照明灯具和⼿持电钻的电源电压常⽤：交流127 V 。

矿山电工学期末考试题库一、选择题（每题2分，共20分）1. 矿山电工学中，三相交流电的相序通常指的是（）。

A. 电压的相序B. 电流的相序C. 电压和电流的相序D. 以上都不是2. 在矿山电气设备中，接地线的作用是（）。

A. 传输电能B. 保护人身安全C. 连接设备D. 调节电压3. 矿井中常用的防爆电气设备类型是（）。

A. 隔爆型B. 增安型C. 正压型D. 所有上述类型4. 以下哪个不是矿山电气设备的保护措施？（）A. 短路保护B. 过载保护C. 绝缘保护D. 无功补偿5. 矿井供电系统中，变压器的主要作用是（）。

A. 改变电压B. 改变电流C. 改变功率D. 隔离电源6. 矿井中的照明电路通常采用（）。

A. 交流电B. 直流电C. 脉冲电D. 无线电能传输7. 矿井中使用的电缆，其绝缘材料应具备哪些特性？（）A. 耐高温B. 耐潮湿C. 耐化学腐蚀D. 所有上述特性8. 在矿井中，电气设备的接地电阻应不大于（）。

A. 1ΩB. 4ΩC. 10ΩD. 20Ω9. 矿井中的电气控制系统通常采用哪种控制方式？（）A. 手动控制B. 自动控制C. 遥控D. 所有上述方式10. 矿井中使用的电气设备，其防护等级至少应达到（）。

A. IP44B. IP54C. IP65D. IP68二、判断题（每题1分，共10分）1. 矿井中的电气设备必须具备防爆功能。

（）2. 矿井中的照明电路可以使用直流电。

（）3. 矿井中的电气设备接地是为了提供稳定的电压。

（）4. 矿井中的电缆绝缘材料不需要耐潮湿。

（）5. 矿井中的电气控制系统只能采用手动控制。

（）6. 矿井中的电气设备接地电阻越小越好。

（）7. 矿井中的电气设备防护等级越高，其防护性能越好。

（）8. 矿井中的电气设备不需要定期进行维护和检查。

（）9. 矿井中的电气设备可以不进行短路保护。

（）10. 矿井中的电气设备不需要进行过载保护。

（）三、简答题（每题5分，共20分）1. 简述矿井中电气设备接地的重要性。

矿山供电期末考试试题分析一、选择题（每题2分，共20分）1. 矿山供电系统中，下列哪项不是供电系统的主要组成部分？A. 变电站B. 配电网络C. 矿山设备D. 矿山运输系统2. 以下哪个选项不是矿山供电系统设计时需要考虑的因素？A. 供电可靠性B. 供电安全性C. 供电成本D. 供电速度3. 矿山供电系统中，下列哪项不是常用的供电方式？A. 交流供电B. 直流供电C. 混合供电D. 无线供电4. 在矿山供电系统中，下列哪个设备不是用于提高供电效率的？A. 变压器B. 稳压器C. 继电器D. 断路器5. 矿山供电系统中，下列哪项不是电气安全的基本要求？A. 防止电气火灾B. 防止电气触电C. 防止电气噪声D. 防止电气设备损坏二、简答题（每题10分，共30分）6. 简述矿山供电系统的基本组成及其功能。

7. 描述矿山供电系统在设计时需要考虑的主要安全措施。

8. 解释什么是矿山供电系统的可靠性，以及如何提高供电系统的可靠性。

三、计算题（每题15分，共30分）9. 假设一个矿山供电系统需要为一个功率为100kW的设备供电，已知供电电压为380V，计算所需的电流。

10. 给定一个矿山供电系统的功率因数为0.8，如果需要提高到0.9，计算需要增加多少kvar的无功补偿。

四、论述题（20分）11. 论述矿山供电系统在现代矿山生产中的重要性，并分析其发展趋势。

五、案例分析题（20分）12. 某矿山企业在供电过程中发生了电气火灾事故，请分析可能的原因，并提出相应的预防措施。

【注】以上试题仅供参考，具体考试内容和题型可能根据教学大纲和课程设置有所不同。

《矿山电工学》复习一、单项选择1.凡因突然中断供电，将造成生命危害；导致重大设备破坏且难以恢复；打乱复杂的生产过程并使大量产品报废，给国民经济造成重大损失者，属于（）。

A 一级负荷B 二级负荷C 三级负荷D 四级负荷2.凡因突然中断供电，将造成大量减产，产生大量废品，大量原材料报废，使工业企业内部交通停顿的，属于（）A 一级负荷B 二级负荷C 三级负荷D 四级负荷3.电源线路较长（线路故障概率较大）的变电所，适合（）结线。

A内桥B外桥C全桥D空桥4.一般认为距离电气设备接地极（）米以外的地方土壤电位为零，称为电气上的“地”。

A 10B 20C 30D 405.在我国，现行规定在有高度危险的条件下允许安全电压值为（）。

A 65VB 36 VC 12 VD 5V6.为了提高用户的功率因数，应在线路上装设。

（）A并联电抗器B并联电容器 C 串联电抗器D串联电容器7.煤矿井下煤电钻使用的电压为（）。

A 660B 380C 1140D 1278.接触器可用来进行（）A、电动机主回路的接触或切断B、主电路的短路保护C、主电路的过负载保护9. 交流接触器的短路环有何作用（）。

A 动作迅速B提高灵敏度C提高可靠性D减小振动和噪声。

10.如下设备不需要进行动稳定校验的是（）。

A 断路器B 负荷开关C 隔离开关D电压互感器11.本质安全电路的工作特点为（）CA QS1,QS2,QFB QS2,QS1,QFC QF,QS1,QS2D QF,QS2,QS113电力电容器的补偿方式中三种补偿方式补偿区的大小关系是（）。

A 高压集中补偿> 低压成组补偿> 分散就地补偿B高压集中补偿< 低压成组补偿< 分散就地补偿C高压集中补偿= 低压成组补偿= 分散就地补偿D高压集中补偿> 低压成组补偿< 分散就地补偿14.电力设备的经济运行是使（）最小而获得最佳经济效益的运行方式A有功损耗 B 无功损耗C 有功负荷 D 无功负荷15. 光源在单位时间内向周围空间辐射出的，使人眼睛产生光感觉的能量称为（）A 光通量B 发光强度C 照度D 色温16.SF6断路器中灭弧介质SF6气体的作用是（）A、绝缘B、灭弧C、绝缘及灭弧17.矿山供电系统中有两条进线电源线，两台变压器，中间有母联开关的结线称为（）结线方式。

一、填空题1.电力线路按其职能，分为----------线路和----------线路。

2.电力网络的接线形式分为----------网络和----------网络。

3.挂接在10kV电网上的发电机的额定电压应为------kV，该电压等级的平均额定电压为-------kV。

4.按供电可靠性的要求，负荷分为三类：--------、----------、----------。

5.电力系统中性点运行方式主要有--------------、---------------、---------------，向煤矿井下供电的变压器的中性点采用------------方式。

6.变压器两侧开关，停电操作时，先停----------侧，后停---------侧。

7.电弧的产生经历----------、-----------、-------------三个阶段。

8.利用断路器和隔离开关对线路进行控制和保护，其操作顺序是：送电时，--------------；断电时，------------------。

9.电压互感器的一、二次侧绕组必须装设----------做短路保护；电流互感器二次侧不允许接----------------。

10.接触器主要由------------、-------------、-------------组成。

11.热继电器主要作为-----------保护。

12.自动空气开关具有----------、-----------、-----------、----------保护功能。

13.过电压分为---------过电压和内部过电压；内部过电压主要有------------、-------------、----------过电压。

14.安全电压为---------V，最大安全电流为-----------mA。

15.发生触电事故后，电对人体的伤害分为----------和---------两种情况。

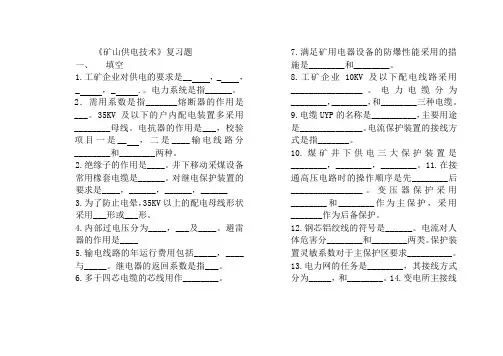

《矿山供电技术》复习题一、填空1.工矿企业对供电的要求是__ ，_ ，_ ，_ .。

电力系统是指______。

2．需用系数是指_______熔断器的作用是___。

35KV及以下的户内配电装置多采用________母线。

电抗器的作用是___，校验项目一是__ ，二是____输电线路分________和________两种。

2.绝缘子的作用是____。

井下移动采煤设备常用橡套电缆是______。

对继电保护装置的要求是____，______，______，______3.为了防止电晕，35KV以上的配电母线形状采用___形或___形。

4.内部过电压分为____，___及____。

避雷器的作用是____5.输电线路的年运行费用包括_____，____与_____。

继电器的返回系数是指___。

6.多于四芯电缆的芯线用作________。

7.满足矿用电器设备的防爆性能采用的措施是________和________。

8.工矿企业10KV及以下配电线路采用________________。

电力电缆分为________，________，和________三种电缆。

9.电缆UYP的名称是__________，主要用途是______________。

电流保护装置的接线方式是指_______。

10.煤矿井下供电三大保护装置是________，________，________。

11.在接通高压电路时的操作顺序是先________后________________。

变压器保护采用________和________作为主保护，采用_______作为后备保护。

12.钢芯铝绞线的符号是______。

电流对人体危害分________和________两类。

保护装置灵敏系数对于主保护区要求__________。

13.电力网的任务是________，其接线方式分为_____，和________。

14.变电所主接线包括_____，____，及____。

《矿山电工》习题集项目一矿山供电系统第一部分知识题一、填空题1、矿山企业供电的基本要求是、、和。

2、电网的结线方式根据负荷对供电要求不同，可分为电网、电网和电网。

3、桥式结线分、和三种形式。

4、在三相供电系统中，电网中性点运行方式有、以及三种形式。

5、井下变电所应注意的三防指：、和。

二、选择题1、指出下列负荷为一类负荷的是（）。

A主井提升 B付井提升 C通风机房 D生活区用电2、对一级负荷如何供电（）。

A两个独立电源 B专用线路 C单一回路 D、ABC都对。

3、一般工作场所的照明灯和电动机允许电压偏移范围为额定电压的（）。

A、±2%；B、±3%；C、±5%；D、±10%。

4、在中性点不接地系统中，规定单相接地运行时间不超过（）小时。

A、0.5B、1C、1.5D、25、目前向综采工作面的供电电压一般是（）伏。

A 、220B 、380 C、660 D、1140三、判断题1、向井下供电的变压器，其中性点严禁接地。

（）2、对于地面380/220伏动力与照明电网，其供电的变压器，其中性点禁止接地。

（）3、平煤集团的煤矿变电所广泛采用单母线分段结线方式。

（）4、平煤集团的煤矿变电所广泛采用两路电源进线和两台变压器的桥式结线。

（）5、平煤集团的煤矿供电系统是采用浅井供电系统。

（）6、对于井下中央变压所，母线采用并列运行方式。

（）四、名词解释1：一级负荷：2、电力系统：3、电力网：项目一矿山供电系统习题参考答案第一部分知识题一、填空题1、安全、可靠、优质、经济。

2、放射式、干线式、环式3、全桥、内桥、外桥4、中性点不接地、中性点经消弧线圈接地、中性点直接接地5、防水、防火、防通风二、选择题1、32、A3、C4、D5、D三、判断题1、×2、×3、√4、√5、×6、√四、名词解释1、一级负荷：凡因突然中断供电造成人身伤亡事故或重大设备损坏，给国民经济造成重大损失在政治上产生不良影响的负荷。

矿山井下电气考试试卷一、选择题（每题2分，共20分）1. 矿山井下电气设备的安全电压标准是多少？A. 36VB. 60VC. 110VD. 220V2. 井下电气设备应采用哪种接地方式？A. 直接接地B. 间接接地C. 悬浮接地D. 混合接地3. 井下电气设备发生故障时，首先应采取的措施是什么？A. 立即切断电源B. 继续使用C. 报告上级D. 尝试自行修复4. 井下电气设备检修时，必须遵守的是什么？A. 断电B. 带电作业C. 随意操作D. 忽视安全5. 井下电气设备中，哪些设备需要定期进行绝缘电阻测试？A. 所有设备B. 部分设备C. 只有电动机D. 只有变压器6. 井下电气设备发生火灾时，应使用哪种灭火器？A. 干粉灭火器B. 水C. 泡沫灭火器D. 二氧化碳灭火器7. 井下电气设备安装时，应遵循的原则是什么？A. 随意安装B. 符合安全规范C. 只考虑成本D. 只考虑效率8. 井下电气设备的操作人员需要具备哪些资质？A. 电工证B. 安全培训证C. 电工证和安全培训证D. 无需任何资质9. 井下电气设备的日常维护包括哪些内容？A. 清洁B. 检查C. 清洁和检查D. 清洁、检查和维修10. 井下电气设备的安全检查周期是多久？A. 每周B. 每月C. 每季度D. 每年二、判断题（每题1分，共10分）1. 井下电气设备可以随意更换部件。

（）2. 井下电气设备的检修工作可以在带电状态下进行。

（）3. 井下电气设备发生故障时，应先切断电源再进行处理。

（）4. 井下电气设备的操作人员必须持有电工证。

（）5. 井下电气设备的日常维护不需要包括清洁工作。

（）6. 井下电气设备的安全检查可以每年进行一次。

（）7. 井下电气设备发生火灾时，应使用水进行灭火。

（）8. 井下电气设备接地是为了保护设备，而不是保护人员。

（）9. 井下电气设备的操作人员不需要进行安全培训。

（）10. 井下电气设备安装时，可以只考虑成本和效率。

4种店里开关及其区别：1断路器：不仅能在正常情况下断开和接通负荷电流，而且还能再系统发生短路故障时自动将故障电路从电网中切除，以保证电力系统的正常运行；2负荷开关：在带点情况下就可以断开，有简单的灭弧装置，但断流容量小，故不能切断短路电流，仅适用于小容量负荷电流的手动控制；3隔离开关：电源断了之后才可以通段，没有灭弧装置；4熔断器：当有电流通过时，因发热而熔断，并借助灭弧介质的作用使所连接的电路断开，达到保护电路和设备的目的。

电力系统的额定电压：供电设备应比受电设备高5%。

变电所的位置选择原则：①矿用地面变电所：1靠近主要符合和入井电缆井筒；2架空线和变电所位置同时确定，以便给各级电压线路进出变电所留下走廊；3尽量不设在空气污秽的地区，应设在上风侧，多开污染源；4使其具有适宜的地形及地质条件；5不应设在危险区，不应设在排废场内；6交通便利，利于设备的运输；7要具有扩展的余地。

②井下中央变电所：1尽量靠近负荷中心；2通风良好；3交通方便，进出易于敷设；4顶底板条件要好；5电压损耗小；6满足安全距离；7满足扩容。

③采区变电所：1位于负荷中心，并能够保证向采区内最远距离最大容量设备供电；2一个采区尽量采用一个采区变电所；3尽量设在顶底板未定，无淋水的地点；4通风运输方便。

人体安全电流：30mA,允许安秒值：30mA`s冲击电流：短路电流可能的最大瞬时值.Kim--冲击系数，高压系统中Kim=1.8，低压Kim=1.3 矿用电缆型号意义：①系列代号：M煤；②使用场合：C采煤机用；M帽灯用；Z电钻用；Y采煤设备（移动）用；③结构特征：B编织加强；J监视或辅助纤芯；P非金属屏蔽；PT 金属屏蔽；Q轻型；R绕包加强；④额定定压U0/U (kv);⑤动力线心数*标称截面积mm^2 ⑥地线心数*标称截面积mm^2 ⑦辅助线心数*标称截面积mm^2；⑧34之间用“-”连接，567之间用“+”连接。

触电对人体的伤害可以分为电击和电伤两种。

1.下列高压开关中不能用来切断负荷电流的是（ ），没有灭弧功能的为（ ），能用来切断负荷电流但不能切断短路电流的是（ ），可切除正常的负荷电流，又可切除短路故障电流的为（ ） A.断路器 B.隔离开关 C. 熔断器 D.负荷开关2.SN1-35G 系列断路器型号中S 的的含义是（ ） A.室内用 B.少油断路器 C.SF6断路器 D.轻型断路器3.RW4系列熔断器型号中的W 的含义是（ ）A.室外用B.万能式C.功率单位D.以上都不是 4.RN1系列熔断器型号中的N 的含义是（ ） A.室内用 B.万能式 C.熔丝金属类型 D.以上都不是5.下述结线方式中供电可靠性最高的是（ ），供电可靠性最差的是（ ）需用开关设备最多、投资最大的是（ ） A. 外桥 B. 内桥 C. 全桥 D. 线路-变压器组6. 下述结线方式中，供电可靠性最高的是（ ），供电可靠性最差的是（ ）需用开关设备最多、投资最大的是（ ） A.单母线断路器分段 B.单母线隔离开关分段 C. 单母线不分段 D.双母线7.煤矿井下向采煤机供电一般采用（ ）井下直流电机车供电一般采用（ ）井下向固定电气设备供电一般采用（ ） A.铠装电缆 B.架空线 C.一般橡套电缆 D.屏蔽橡套电缆8. 下列电力用户中，中断其供电影响最轻的是（ ），允许中断供电的是（ ） A.主副井提升B.井下中央泵房 C.地面家用照明 D.通风系统9.下列属于煤矿特殊电压等级的是（ ）综采采煤机一般额定电压为（ ），煤电钻额定电压为（ ） A.127V B.380V C. 660V D. 1140V10.断开带电线路时断路器与隔离开关的动作顺序为先断开 后断开 。

闭合带电线路时断路器与隔离开关的动作顺序为先闭合 后闭合 。

11.一级负荷的供电要求是 二级负荷的供电要求是.三级负荷的供电要求是12.根据矿层埋藏深浅、采煤方法、井下用电量多少等因素，矿井的供电系统可以采用的方式有 供电系统、 供电系统和 供电系统。

一、名词解释1、一类负荷：凡因突然中断供电造成人身伤亡事故或重大设备损坏，给国民经济造成重大损失，在政治上产生不良影响的负荷。

2、变压器铁损：是指变压器在额定电压时的空载损耗。

3、弧光放电：由于自由电子与中性质点不断的碰撞游离，使触头间带电质点大量增加，结果使绝缘介质变成了导体形成弧光放电。

4、经济截面：线路的年运行费用最小时的导线截面。

5、零序电流保护：零序电流保护是利用故障线路零序电流比非故障线路零序电流大的特点，实现有选择性保护。

6、重复接地：将供电系统中的零线的一处或多处，通过接地装置与大地再次连接的措施。

7、二类负荷：凡因突然停电造成大量减产或产生大量废品的负荷。

8、变压器铜损：变压器带负荷时绕组中的损耗，称为铜损。

9、年最大负荷利用小时数：就是线路全年的输送电量都按照最大负荷输送时所需要的时间。

10、二次回路：变电所中的由测量仪表、检查装置、控制及信号装置、继电保护装置、自动装置、远动装置等所组成的电路，称为二次回路。

11、过电压：由于某种原因造成设备的电压异常升高，其数值大大超过设备的额定电压，是使设备绝缘击穿的电压称为过电压。

12、三类负荷：除一类、二类负荷以外的其他负荷。

13、变压器的经济运行：根据负荷的变化情况，调整变压器的运行方式，使其在功率损耗最小的条件下运行。

14、扩散：是带电质点逸出弧区的现象。

15、继电保护装置：线路发生故障或不运行状态时，能作用于短路器跳闸和发出信号的一种自动保护装置。

16、接地系统：由若干个接地体相互连接而成的总体，称为接地系统或接地网。

17、电力系统：是指由发电厂，各种输电线路和升降压变电所以及电力用户组成的统一整体。

18、成套配电装置：各种有关的开关电器、测量仪表、保护装置和其他辅助设备按照一定的方式组装在统一规格的箱体中，组成一套完整的配电设备。

19、本质安全电路：是指电路系统或设备在正常或在规定的故障状态下，产生的火花和火花效应均不能点燃瓦斯和煤尘。

习题库1、工矿企业对供电有那些要求为什么要有这些要求2、什么是电力系统什么是电力网3、电网的接线方式有那些各有何优缺点，适用于那些场合4、中性点运行方式有几种各种方式的优缺点，适用于那些场合小接地电流系统当发生一相接地时，各相的接地电压如何变化画出当一相接地时的电压电流相量图。

工矿企业总变电所的主接线有那几种方式各有何特点各适用于什么场合5、工矿企业6（10）KV配变电所和车间变电所的主接线形式有那几种各有何特点各应用于什么场合6、井下中央变电所接线有何特点对其位置和峒室有何要求采区变电所接线有何特点对其位置峒室有何要求7、工矿企业用电设备按工作制分那几种各有何特点什么是负载持续率统计负荷时不同负载持续率下的额定容量为什么要损算成统一负载持续下的额定容量8、什么是需要系数什么是负荷系数什么是同时系数什么是加权平均功率因数和加权平均效率为什么要加权平均效率9、统计负荷时为什么要将单相用电设备换算成等效三相负荷如何进行计算10、泵机修车间有冷加工机床12台，共50KV ，水泵与通风机共4台，容量为 KV(εn=15%)电焊机3 台,共( εn=63%)试确定车间的计算负荷11、为什么提高功率因数如何提高功率因数12、并联电容器的补偿有几种各有什么优缺点电容器组一般采用何种接线方式为什么13、某工厂变电所装有一台S9-630/10型电力变压器其二次侧（380V）的有工计算负荷为420KW无功计算负荷350Kvar 试求此变电所一次侧的计算负荷及功率因数。

如果功率因数未达到，问此变电所低压母线上应装多少电容器才能达到要求。

14、莫工厂现装有一台 S9-1000/10型的电力变压器，而实际负荷只有360 KV，长期低负荷运行，现为节约用电，拟摸成S9-500/10型的电力变压器，已知该地区实行两部电费制，基本电费每月为5元/ KVA电度电费为元/kWh,问该长跟换变压器每年节约多少电费（功率因数按）15、已知莫变电所的计算容量有功功率为5620KV，无功功率为4010Kvar. 现在将功率因数提高到，试选择并联电容器的容量，台数；选择电力变压器，并计算变压器的损耗16、什么是经济负荷什么是临近负荷什么是临近负荷率它们有什么不同17、什么是短路产生短路的原因有那些短路的危害是那些18、短路有那几种计算短路电流的目的和任务是什么19、什么使无限大容量系统什么是有限电源容量系统，两个系统中短路电流的变化有什么区别20、思念是短路电流的冲击值，短路次暂态电流和短路稳态电流在无限大容量系统中它三者有何区别21、短路电流非周期分量的初始值与什么有关产生短路电流的冲击值的条件是什么22、已知年矿山地面变电所6KV母线上短路电流为68MVA 井线路限流电抗器的额定电压为6KV，额定电流为200A，百分电流为4，下井铜芯铁装电缆主芯线截面为70²，长度为520没，中央变电所有 Ks7--315＼6型变电所，其技术参数见表4-9，其短路计算如图所示，试求1、井下中央变电所6KV母线上的三相短路电流短路电流冲击值和短路容量。

《矿山电工学》复习题二一、填空1、电力系统是由发电厂、电力网、电能用户组成的整体，其任务是生产、变换、输送、分配和消耗电能。

2、电力网主要由各种变电所及各种不同电压等级的电力线路组成的输送、变换、分配电能的网络。

3、对具有两回电源线路和两台变压器的变电所可采用桥式接线。

可分为外桥、内桥、全桥三种。

4、煤矿企业对供电的基本要求是供电安全、供电可靠、供电质量、供电经济。

5、电力线路首末端电压的相量之差称为电压降，首末端的有效值之差称为电压损失。

6、对于大型矿井二类负荷，一般采用取自变电所不同母线双回路供电。

7、对过流保护的基本要求有选择性、快速性、灵敏性、可靠性。

8、过电流包括短路、过负荷和断相。

9、高压断路器按其灭弧介质的不同可分为油断路器、压缩空气断路器、六氟化硫断路器、真空断路器、自产气断路器、磁吹断路器六种。

10、真空断路器在切断小电感电路时易产生截流过电压，所以在真空断路器的电路中必须采取防过电压的措施，通常采用阻容吸收装置、压敏电阻装置。

11、低压熔断器作电路的短路保护。

12、双金属片热继电器作电动机的过负荷保护。

13、风电闭锁保护是为了满足“送电先送风，停风必断电”的技术要求，将局部通风机的开关和掘进工作面其他动力设备的电源开关在控制上必须连锁。

14、煤电钻综保装置可对127 V手持式煤电钻进行供电控制和保护。

15、防爆型电气设备的总标志为Ex 。

16、KBSGZY型矿用隔爆型移动变电站，由隔爆型高压负荷开关、隔爆型低压馈电开关和隔爆型干式变压器三部分组成。

17、对隔爆外壳要求有耐爆性和隔爆性。

18、触电对人体的危害程度主要由触电电流和触电时间决定，煤矿井下人身触电的安全电流与时间的乘积为30mA·s。

19、漏电分为集中性漏电和分散性漏电。

20、煤矿井下三大保护是指过流保护、漏电保护、保护接地。

21、启动器应能实现近方（就地）控制、远方控制、 联锁控制 等控制方式。

22、在对容性电流进行补偿时不应调至 欠 补偿。
