DMX512中文使用说明书一、四位数码管说明：XXXX*第一位代表CHASE，共有6个*第二位代表SCENSE，共有8个*第三四位代表BANK，共有30个*设置MIDI通道时第三四位代表MIDI通道，共有16个MIDI通道*一个CHASE最多可以包含240个SCENSE*一个BANK最多可以包含8个SCENSE*一个SCENSE最多可以包含192个通道(也可以说是12个SCANNER) SCANNER1：通道1~通道16SCANNER2：通道17~通道32以此类推SCANNER12：通道181~通道192*一个SCANNER最多可以包含16个通道*调节滑杆时显示数值或者百分比二、操作时请注意数码屏的指示灯在什么状态。

*BLANKOUT*STEP*PROGRAM*MUSIC TIGGER*AUTO TIGGER三、DMX512面板功能说明1、SCANNERS按下SCANNER键，其旁边的LED灯亮，其中连接8个通道的输出可被调节，在SCENS运行时，如果可调电位器控制为OFF，则调节电位器不会影响通道输出，但如果可调电位器控制为ON，则通道输出会随相应的可调电位器的改变而改变；2、SCENS按健按下一个SCENS键可触发SCENS或存入一个SCENS，第二个数码管头显示SCENS1-8；3、可调电位器调节可调电位器改变DMX的通道输出大小，最小是0最大为255或者从0%-100%，可调电位器1-8控制连续的八个通道；4、PAGE/SELECT键选择PAGE A或PAGE B，PAGE A为每个SCANNER的前八个通道PAGE B为每个SCANNER 的后八个通道；5、SPEED SLIDER推动这个推杆调整走灯速度；6、FADE TIME SLIDER推动这个推杆调整FADE TIME；7、LED DISPLAY8、BANK按键（↑/↓）第三位和第四位数码管显示BANKS（01-30），按下↑/↓键，BANK增大或减小，显示的SCENS 为该BANK里的SCENS；9、CHASE 1-CHASE 6键用于CHASES编程或CHASES运行的选择；10、PROGRAM键上电本机在走动运行状态，按下PROGRAM键盘2秒，编程指示灯闪动可编程SCENSR和CHASER，再按下PROGRAM键2秒，编程指示灯灭回到运行状态；11、MIDI/ADD键A、在运行状态按住MIDI键2秒，第3及第4位数码管闪动，通过↑或↓选择MIDI通道，再按MIDI键2秒结束MIDI通道的设置选择的MIDI通道被存贮；或者除↑/↓键以外的任何键都可结束MIDI通道的设置，不存贮所选取的MIDI通道；B、在编程状态，用于编辑；12、AUTO/DEL键A、在运行状态，按下AUTO/DEL键，自动触发指示灯亮，表示在自动触发状态，再按下AUTO 键退出自动触发状态，自动触发指示灯灭；B、在编程状态，用于SCENS及CHASE编程；13、MUSIC/BANK COPY键A、在运行状态，按下MUSIC键，声音触发指示灯亮，可由声音触发SCENS，再按一下MUSIC 键，声音触发指示灯灭，退出声音触发状态；B、在编程状态，用于SCENS及CHASE编程；14、TAPSYNC/DISPLAY键A：（1）、在AUTO运行状态，最后两次按下TAP SYNC/DISPLAY键决定SCENS运行的速率，最大时间为十分钟；（2）、不在AUTO运行状态，转换00-255或0%-100%；B：在编程状态（1）、对CHASE编程时，在步数显示和BANK显示之间转换；（2）、不在CHASE编程时转换00-255或0%-100%。

DMX512中文使用说明书一、四位数码管说明：XXXX*第一位代表CHASE，共有6个*第二位代表SCENSE，共有8个*第三四位代表BANK，共有30个*设置MIDI通道时第三四位代表MIDI通道，共有16个MIDI通道*一个CHASE最多可以包含240个SCENSE*一个BANK最多可以包含8个SCENSE*一个SCENSE最多可以包含192个通道(也可以说是12个SCANNER) SCANNER1：通道1~通道16SCANNER2：通道17~通道32以此类推SCANNER12：通道181~通道192*一个SCANNER最多可以包含16个通道*调节滑杆时显示数值或者百分比二、操作时请注意数码屏的指示灯在什么状态。

*BLANKOUT*STEP*PROGRAM*MUSIC TIGGER*AUTO TIGGER三、DMX512面板功能说明1、SCANNERS按下SCANNER键，其旁边的LED灯亮，其中连接8个通道的输出可被调节，在SCENS运行时，如果可调电位器控制为OFF，则调节电位器不会影响通道输出，但如果可调电位器控制为ON，则通道输出会随相应的可调电位器的改变而改变；2、SCENS按健按下一个SCENS键可触发SCENS或存入一个SCENS，第二个数码管头显示SCENS1-8；3、可调电位器调节可调电位器改变DMX的通道输出大小，最小是0最大为255或者从0%-100%，可调电位器1-8控制连续的八个通道；4、PAGE/SELECT键选择PAGE A或PAGE B，PAGE A为每个SCANNER的前八个通道PAGE B为每个SCANNER的后八个通道；5、SPEED SLIDER推动这个推杆调整走灯速度；6、FADE TIME SLIDER推动这个推杆调整FADE TIME；7、LED DISPLAY8、BANK按键（↑/↓）第三位和第四位数码管显示BANKS（01-30），按下↑/↓键，BANK增大或减小，显示的SCENS为该BANK里的SCENS；9、CHASE 1-CHASE 6键用于CHASES编程或CHASES运行的选择；10、PROGRAM键上电本机在走动运行状态，按下PROGRAM键盘2秒，编程指示灯闪动可编程SCENSR和CHASER，再按下PROGRAM键2秒，编程指示灯灭回到运行状态；11、MIDI/ADD键A、在运行状态按住MIDI键2秒，第3及第4位数码管闪动，通过↑或↓选择MIDI通道，再按MIDI键2秒结束MIDI通道的设置选择的MIDI通道被存贮；或者除↑/↓键以外的任何键都可结束MIDI通道的设置，不存贮所选取的MIDI通道；B、在编程状态，用于编辑；12、AUTO/DEL键A、在运行状态，按下AUTO/DEL键，自动触发指示灯亮，表示在自动触发状态，再按下AUTO键退出自动触发状态，自动触发指示灯灭；B、在编程状态，用于SCENS及CHASE编程；13、MUSIC/BANK COPY键A、在运行状态，按下MUSIC键，声音触发指示灯亮，可由声音触发SCENS，再按一下MUSIC键，声音触发指示灯灭，退出声音触发状态；B、在编程状态，用于SCENS及CHASE编程；14、TAPSYNC/DISPLAY键A：（1）、在AUTO运行状态，最后两次按下TAP SYNC/DISPLAY键决定SCENS 运行的速率，最大时间为十分钟；（2）、不在AUTO运行状态，转换00-255或0%-100%；B：在编程状态（1）、对CHASE编程时，在步数显示和BANK显示之间转换；（2）、不在CHASE编程时转换00-255或0%-100%。

dmx512灯光控制器说明书【一、DMX512灯光控制器简介】DMX512灯光控制器是一种数字通信协议，用于控制舞台灯光、建筑照明等灯光设备。

它通过一根五芯电缆传输数据，实现灯光设备之间的通信与控制。

DMX512协议具有高速、稳定、可扩展性强等特点，成为灯光控制领域的主流标准。

【二、DMX512灯光控制器主要功能与应用领域】DMX512灯光控制器的主要功能包括：灯光控制、颜色调整、效果切换、场景存储等。

它广泛应用于舞台表演、演唱会、租赁市场、建筑照明、景观照明等领域，为各类灯光设计师提供无限创意空间。

【三、DMX512灯光控制器使用方法与注意事项】1.使用前，请仔细阅读说明书，了解控制器的基本功能、连接方式、操作方法等。

2.确保控制器与灯光设备兼容，并根据设备需求选择合适的控制通道。

3.连接电缆时，请确保五芯电缆的正确接线，避免短路、漏电等安全隐患。

4.操作控制器时，请遵循操作规程，避免误操作导致设备损坏。

5.定期检查电缆、接头等连接部件，确保连接牢固、无损坏。

【四、DMX512灯光控制器故障排查与解决方案】1.故障现象：控制器无法正常通信。

解决方案：检查五芯电缆接线是否正确、电缆是否损坏；确认设备是否支持DMX512协议。

2.故障现象：控制器无法控制灯光设备。

解决方案：检查灯光设备接线是否正确、控制器通道是否匹配；确认设备是否正常工作。

3.故障现象：控制器无法存储场景。

解决方案：检查存储卡是否正常、文件格式是否正确；重新设置存储参数。

【五、总结】DMX512灯光控制器作为一种专业灯光控制设备，为灯光设计师提供了丰富的创意可能性。

正确使用和维护控制器，可以确保设备长期稳定运行，发挥最佳性能。

在使用过程中，请务必遵循操作规程，确保人身和设备安全。

DMX512 LED灯饰控制系统DMX512 LED灯饰控制系统总览 (1)一、系统组成及功能简介 (1)1．效果设计软件的主要功能 (1)2．DMX512控制器的主要功能 (1)DMX512 LED色彩PC软件使用说明 (2)一、软件安装 (2)二、软件启动及界面介绍 (2)三、灯具编辑 (5)四灯具属性的设置 (6)五、效果设计 (8)六、效果模拟 (9)七、演示效果数据管理 (10)七、使用技巧 (11)DMX512 LED色彩控制器C8000使用说明书 (12)一、控制器的功能及接口 (12)1．DMX512 LED色彩控制器的主要功能如下，使用方法见本说明书的第三部分。

(12)2．控制器的外型如图13所示。

用户使用到的资源包括： (12)3．DMX512 LED色彩控制器的特点 (13)二、安装控制器驱动程序 (13)三、控制器功能使用说明 (16)--------------------------------------2007.10.9----------------------------------------------------------------------------------------------------------------DMX512 LED灯饰控制系统总览一、系统组成及功能简介DMX512 LED灯饰控制系统由演示效果设计软件（在PC机上使用）、主控器和LED灯具陈列组成，系统构架如图1所示。

每个DMX512控制器最多驱动512路对象，对于多于512路控制对象的系统，可以采用多个控制器并联工作，控制器之间通过同步信息进行同步工作。

图1 DMX512灯光系连线统结构图1．效果设计软件的主要功能1)根据规划好的灯具物理布局在计算机中编排灯具，包括灯具的放置位置的确定，灯具分组以及灯具属性的设置；2)设计演示效果：对于同一个灯具布局，用户可以根据需求设计多种演示效果；3)效果仿真：每个效果设计完成后，是否合适，可以用效果仿真功能进行仿真；4)演示效果数据管理：所有设计好的演示效果可以导入数据中进行管理；5)演示效果数据下载：用户从效果库中选择部分效果数据下载到DMX512控制器中。

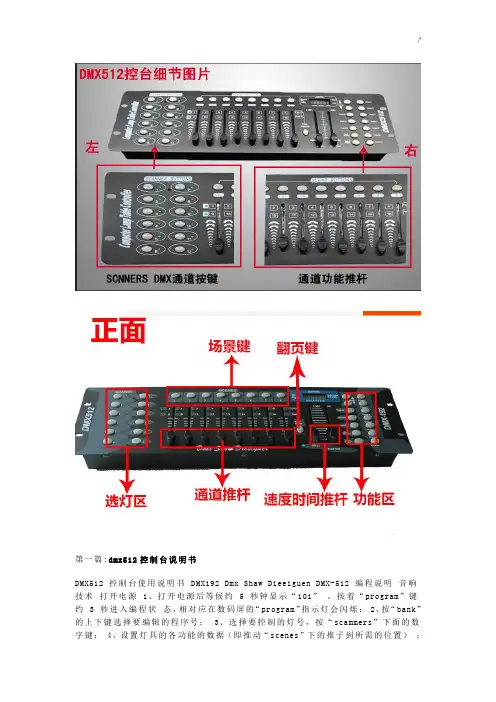

第一篇:dmx512控制台说明书DMX512 控制台使用说明书DMX192 Dmx Shaw Dieeiguen DMX-512 编程说明音响技术打开电源1、打开电源后等候约 5 秒钟显示“101”，按着“program”键约 3 秒进入编程状态，相对应在数码屏的“program”指示灯会闪烁；2、按“bank”的上下键选择要编辑的程序号；3、选择要控制的灯号，按“scammers”下面的数字键；4、设置灯具的各功能的数据（即推动“scenes”下的推子到所需的位置）；5、按一下“midi/add”键，跟着按一下“scenes”下的 1 键，板面所有的闪动几下，这样一个景就设置好了；6、选择要控制的灯号，按“scammers”下面的数字键，设置灯具的各功能的数据（即推动“scenes”下的推子到所需的位置），按一下“midi/add”键，跟着按一下“scenes”下的2?8 键，每个程序可编8 个景，编好后按着“program”键约 3 秒退出编程状态，程序会自动储存。

1、打开电源后等候约 5 秒数码屏显示“101”，按“bank”的上下键选择要运行的程序号；2、按一下“auto/del”键即会运行程序，调节“SPEED”和“FADE TIME”的推子可改变程序运行的速度和时间，在运行程序中可按“bank”的上下键改变要运行的程序，按一下“blackout”键会进入暂停状态。

1、打开电源后等候约 5 秒数码屏显示“101”，按着“program”键约 3 秒进入编程状态，相对应在数码屏的“program”指示灯会闪烁；2、按“bank”的上下键选择要删除的程序号；3、同时按着“auto/del”和“scenes”下的 1 键，板面所有的灯会闪动几下，证明已把第一个景删除了；4、同时按着“auto/del”和“scenes”下的 2 键，板面所有的灯会闪动几下，证明已把第二个景删除了，如此重复的做就可以把8 个景删除掉了。

SC-DMX-2000 DMX512炫彩灯光控制器【使用说明书】REV 1.42009.05.14目录第一章产品简介 (3)1. 1 产品功能简介 (3)1. 2 产品规格 (3)1. 3 主要性能特点 (3)1. 4 产品示意图 (4)1. 5 硬件接线情况说明 (5)第二章产品使用方法 (7)2. 1 IP 地址的设定 (8)2. 2 Net Mask的设定 (9)2. 3 Gateway的设定 (9)2. 4 Mode & ID的设定 (9)2. 5 Online/Offline的设定 (10)第三章联机系统操作 (11)3. 1 组网方式 (11)3. 2 判断网络状况 (11)第四章对MMC/SD卡的操作 (12)4. 1 MMC/SD卡格式化 (12)4. 2 场景文件的拷入与修改 (12)第五章机械尺寸与安装 (13)第六章故障排除及维护 (14)2第一章产品简介1. 1 产品功能简介SC-DMX-2000 DMX512炫彩灯光控制器：SC-DMX-2000 DMX512炫彩灯光控制器主要应用于以LED为光源的建筑景观和商业场所照明装饰。

两组带光电隔离的国际标准DMX512/1990信号输出，保证整个控制系统的安全性。

可控制1024个DMX512通道。

支持对MMC/SD卡存储文件的读取，支持联机和脱机运行，可轻松将文字、FLASH动画、视频、图像等媒体信息表现于建筑等景观照明中，产生炫丽多彩的变化效果。

1. 2 产品规格➢100~240V，50Hz 交流输入➢数字信号接口：DMX512 /1990➢工作温度：-20~60 摄氏度➢系统功率：<10W➢网络端口：RJ45 10M➢DMX512数字信号连接头：RJ45×2➢同步信号连接头：RJ11×2➢外型尺寸：300*200*40(mm)➢16*2液晶显示➢DMX512刷新频率25Hz➢MMC/SD卡最大支持容量：2G➢MMC/SD卡文件格式：FAT161. 3 主要性能特点16*2液晶显示，操作界面简单，友好；可输出两组国际标准DMX512/1990信号,控制512*2=1024路调光回路（2*170=340个全彩RGB灯具）,256级灰度变化；支持脱机运行模式，读取MMC/SD卡所存储场景文件；支持联机运行模式，PC后台软件通过以太网控制；支持多台SC-DMX-2000 DMX512炫彩灯光控制器联机而构成大型灯光控制系统，大大扩展控制系统容量。

第一篇:dmx512控制台说明书欧阳家百（2021.03.07）DMX512 控制台使用说明书 DMX192 Dmx Shaw Dieeiguen DMX-512 编程说明音响技术打开电源 1、打开电源后等候约 5 秒钟显示“101”，按着“program”键约 3 秒进入编程状态，相对应在数码屏的“program”指示灯会闪烁； 2、按“bank”的上下键选择要编辑的程序号； 3、选择要控制的灯号，按“scammers”下面的数字键； 4、设置灯具的各功能的数据（即推动“scenes”下的推子到所需的位置）；5、按一下“midi/add”键，跟着按一下“scenes”下的 1 键，板面所有的闪动几下，这样一个景就设置好了； 6、选择要控制的灯号，按“scammers”下面的数字键，设置灯具的各功能的数据（即推动“scenes”下的推子到所需的位置），按一下“midi/add”键，跟着按一下“scenes”下的2?8 键，每个程序可编 8 个景，编好后按着“program”键约 3 秒退出编程状态，程序会自动储存。

1、打开电源后等候约 5 秒数码屏显示“101”，按“bank”的上下键选择要运行的程序号；2、按一下“auto/del”键即会运行程序，调节“SPEED”和“FADE TIME”的推子可改变程序运行的速度和时间，在运行程序中可按“bank”的上下键改变要运行的程序，按一下“blackout”键会进入暂停状态。

1、打开电源后等候约 5 秒数码屏显示“101”，按着“program”键约 3 秒进入编程状态，相对应在数码屏的“program”指示灯会闪烁；2、按“bank”的上下键选择要删除的程序号；3、同时按着“auto/del”和“scenes”下的1 键，板面所有的灯会闪动几下，证明已把第一个景删除了；4、同时按着“auto/del”和“scenes”下的 2 键，板面所有的灯会闪动几下，证明已把第二个景删除了，如此重复的做就可以把 8 个景删除掉了。

第一篇:dmx512控制台说明书之欧侯瑞魂创作DMX512 控制台使用说明书 DMX192 Dmx Shaw Dieeiguen DMX-512 编程说明音响技术翻开电源 1、翻开电源后等待约 5 秒钟显示“101” ,按着“program”键约 3 秒进入编程状态,相对应在数码屏的“program”指示灯会闪烁； 2、按“bank”的上下键选择要编纂的法式号； 3、选择要控制的暗号,按“scammers”下面的数字键； 4、设置灯具的各功能的数据（即推动“scenes”下的推子到所需的位置）； 5、按一下“midi/add”键,跟着按一下“scenes”下的 1 键,板面所有的闪动几下,这样一个景就设置好了； 6、选择要控制的暗号,按“scammers”下面的数字键,设置灯具的各功能的数据（即推动“scenes”下的推子到所需的位置） ,按一下“midi/add”键,跟着按一下“scenes”下的 2?8 键, 每个法式可编 8 个景, 编好后按着“program”键约 3 秒退出编程状态,法式会自动储存.1、翻开电源后等待约 5 秒数码屏显示“101” ,按“bank”的上下键选择要运行的法式号；2、按一下“auto/del”键即会运行法式,调节“SPEED”和“FADE TIME”的推子可改变法式运行的速度和时间,在运行法式中可按“bank”的上下键改变要运行的法式,按一下“blackout”键会进入暂停状态.1、翻开电源后等待约 5 秒数码屏显示“101” ,按着“program”键约 3 秒进入编程状态,相对应在数码屏的“program”指示灯会闪烁；2、按“bank”的上下键选择要删除的法式号；3、同时按着“auto/del”和“scenes”下的 1 键,板面所有的灯会闪动几下,证明已把第一个景删除；4、同时按着“auto/del”和“scenes”下的 2 键,板面所有的灯会闪动几下,证明已把第二个景删除,如此重复的做就可以把 8 个景删除失落了.Chases 编程 CHASES 编程就是可以把多个法式组合为一个法式,运行 CHASES 时会循环运行里面的法式 1、在编好法式后,按着“program”键约 3 秒进入编程状态,相对应在数码屏的“program”指示灯会闪烁,选择你要编程的 CHASES 按一下,数码管会显示为 1101 或 2101 等； 2、按“bank”的上下键选择要编进 CHASES 的法式号； 3、按一下“midi/add”键,跟着按一下“scenes”下的 1 键,板面所有的灯会闪动几下； 4、按一下“midi/add”键,跟着按一下“scenes”下的 2 健,板面所有的灯会闪动几下,这样重复的把这个法式里面已编纂的景贮存到 CHASES 里； 5、再按“bank”的上下键选择另外一个要编进 CHASES 法式号； 6、按一下“midi/add”键,跟着按一下“scenes”下的 1 键,板面所有的灯会闪动几下； 7、按一下“midi/add”键,跟着按一下“scenes”下的 2 健,板面所有的灯会闪动几下,这样重复的把这个法式里面已编纂的景贮存到 CHASES 里； 8、把你要编进 CHASES 的法式都编进去后按着“program”键约 3 秒退出编程状态,法式会自动贮存.3．1．翻开电源后等待约 5 秒数码屏显示“101” ,按一下你要运行的 CHASES 键按一下“auto/del”键即会运行法式,调节“SPEED”和“FADE TIME”的推子可改变法式运行的速度和时间,按一下“blackout”键会进入暂停状态把持时请注意数码屏的指示灯在什么状 DMX-512 面板功能说明 1、SCAMMERS 按下 SCAMMER 键,其旁边的 LED 灯亮,其中连接 8 个通道的输出可被调节,在 SCENES 运行时,如果可调电位器控制为 OFF,则调节电位器不会影响通道输出,但如果可调电位器控制为 ON,则通道输出会随相应的可调电位器的改变而改变； 2、SCENES 按健按下一个 SCENE 键可触发 SCENE或存入一个 SCENE,第二个数码管头显示 SCENES-1-8； 3、可调电位器调节可调电位器改变 DMX 的通道输出年夜小,最小是 0 最年夜为 255 或者从 0%-100%,可调电位器 1-8 控制连续的八个通道； 4、PAGE/SELECT 键音响技术超级论坛"T2h r L7l3z 选择 PAGE A 或 PAGE B,PAGE A 为每个SCANNER 的前八个通道 PAGE B 为每个 SCANNER 的后八个通道 5、SPEED SLIDER 推动这个推杆调整走灯速度； 6、FADE TIME SIDER 推动这个推杆调整 FADE TIME； 7、LED DISPLAY 8、BANK 按键（↑/↓）第三位和第四位数码管显示 BANKS（01-30） ,按下↑/↓键,BANK 增年夜或减小,显示的 SCENE 为该 BANK 里的 SCENE； 9、CHASE 1-CHASE 6 键用于 CHASES 编程或 CHASES 运行的选择； 10、PROGRAM 键上电本机在走动运行状态,按下 PROGRAM 键盘 2 秒,编程指示灯闪动可编程 SCENE 和 CHASE,再按下 PROGRAM 键 2 秒,编程指示灯灭回到运行状态； 11、MIDI/ADD 键在运行状态按住 MIDI 键 2 秒,第 3 及第 4 位数码管闪动,通过↑或↓选择 MIDI 通道, 再按 MIDI 键 2 秒结束 MIDI 通道的设置选择的 MIDI 通道被存贮,或者除↑/↓键以外的任何键都可结束 MIDI 通道的设置,不存贮所选取的 MIDI 通道；{ z|.C9@(y B、在编程状态,用于编纂； 12、AUTO/DEL 键A、在运行状态,按下 AUTO/DEL 键,自动触发指示灯亮,暗示在自动触发状态,再按下 AUTO 键退出自动触发状态,自动触发指示灯灭； B、在编程状态,用于 SCENE 及 CHASE 编程； 13、MUSIC/BANK COPY 键 A、在运行状态,按下 MUSIC 键,声音触发指示灯亮,可由声音触发 SCENES,再按一下MUSIC 键,声音触发指示灯灭,退作声音触发状态； B、在编程状态,用于 SCENE 及 CHASE 编程； 14、TAPSYNC/DISPLAY 键 A、、在 AUTO 运行状态,最后两次按下TAP SYNC/DISPLAY 键决定（1） SCENE 运行的速率,最年夜时间为十分钟, 、不在 AUTO 状态,转换 00-255 （2）或0%-100%； B、在编程状态（1）、对 CHASE 编程时,在步数显示和 BANK 显示之间转换, （2）、不在 CHASE 编程时转换 00-255 或 0%-100%.第一篇:dmx512控制台说明书DISCO 512 电脑灯控制台使用手册宏海舞台灯光快乐购Version 1.0 目录一、二、三、四、五、六、七、八、九、十、参数指标-----------------------------------------------------------------------------1 平安使用注意事项-----------------------------------------------------------------1 装箱清单-----------------------------------------------------------------------------1 通讯电缆-----------------------------------------------------------------------------2 DMX 512 地址分配----------------------------------------------------------------2 通讯电缆连线及电脑灯地址码拔码示意图-----------------------------------3 面板及功能区域指示图-----------------------------------------------------------4 面板功能区域说明-----------------------------------------------------------------4 双功能键的说明--------------------------------------------------------------------5 LCD 液晶屏显示信息说明-------------------------------------------------------6 十一、电脑灯法式（场）的编纂--------------------------------------------------------7 十二、电脑灯法式的运行-----------------------------------------------------------------7 十三、特殊场景暗示-----------------------------------------------------------------------8 十四、如何设置、取消摇滚杆电位器--------------------------------------------------8 十五、惯例调光控制-----------------------------------------------------------------------8 1 宏海舞台灯光快乐购一、概述非常感谢使用 NASDA 系列电脑灯控制器！Disco 512 控制台为国际标准 DMX512 信号输出.在把持使用前,请仔细参阅说明书. 二、参数指标输出信号标准总通道数可控电脑灯数量可控电脑灯最年夜通道数法式（场）数法式最年夜步数（场景）法式总步数（场景）场景停登时间场景渐变速度调光通道显示屏 DMX 512 输出接口存贮容量输入电压体积重量 DMX 512 408 路 24 台 16 通道 12 场 23 步 276 步 0.1-25.5 秒/步 0.1-25.5 秒 24 通道 LCD 液晶显示屏,16×2 字符 3 芯 XLR 针座及孔座128K 年夜容量记忆卡 AC100-240V, 50/60HZ-5V/2000MA483mm×178mm×80 mm 3.25Kg 国际标准三、平安使用注意事项控制台必需接平安年夜地线.应防止带电拔插通讯电缆.开机顺序：请先翻开所有受控制的电脑灯电源,然后再翻开控制器电源,否则易损坏控制器.注意防湿润、防水、防尘、防静电、按期维护清洁. 2 宏海舞台灯光快乐购四、装箱清单 Disco 512 控制台 DMX 512 电缆 Disco 512 使用手册电源变压器 1台 1条 1本 1个五、通讯电缆采纳特征阻抗为 120 欧双绞屏蔽线,如电缆超越 200 米或灯数量较多,应加 .信号提升放年夜器并在最后一台灯加接终端电阻（120 欧姆/1W）通讯电缆 1 脚为地（GND）脚为信号正,不成接反接错.,2 通讯电缆应单端接地屏蔽.通讯电缆应防止同强电一齐布线. 六、DMX 512 地址分配Disco 512 控制台使用 DMX 512 的 1-408 通道,可控制 16 通道以内的电脑灯,地址分配如下：电脑灯序号 P1-P24P1-P24 电脑灯 DMX 起始地址使用 Disco 512 时 1-384 385-408 电脑灯 DMX 通道调光点控 3 宏海舞台灯光快乐购八、面板功能区域说明编号 1 名称描述 POWER 电源开关BLACK 信号输出开关键功能说明控制器内部电源开关,若需关断整机电源,请拔下外置电源供应器.转换切光及运行状态 LED 灯亮：为切光状态,所有输出 DMX 信号为 0.LED 灯灭：正常信号输出状态.转换编纂与运行状态.LED 灯亮：为编纂法式状态,可编纂法式场 12 个,每场多达40 步场景.LED 灯灭：运行法式场.在指示灯灭时,暗示通道推子区控制电脑灯对应数据.在指示灯亮时,暗示通道推子区控制调光对应数据.编程状态时,用于选择法式场号及选取所控制的电脑暗号.在进入编程状态时,第一次按压此键区,选出要编纂的法式场号码, 再次按压此键区时,代表选择出要受控制的电脑灯.运行法式时,用于调出已编法式场号.配合功能键使用时, 用于改变相对应通道的选择状态或选取对应电脑暗号, 以及调出第 1 号法式场中的前 24 个自力场景等.点控调光的 385-408 通道输出.应用于编程状态用运行法式状态时有分歧的功能界说,详见双功能键说明.按该键,指示灯亮时推子区对应为 CH1-CH8 按该键,指示灯亮时推子区对应为 CH-CH16 按该键,指示灯亮时推子区对应为CH17-CH24（只在调光状态下有效） .用于控制电脑灯的 XY 扫描通道 2 3 EDIT/RUN 编纂与运行4 电脑灯调光选择键5 P1—P24 数字按键区6789 10 11 调光点控区双功能按键区翻页 1 翻页 2 翻页 3 摇杆 12 SPEED、CROSS 速度时间控制推杆 SPEED 电位器：调节运行法式场时场景停留时间,供编程与运行时使用.CROSS 电位器：调节场景渐就运行速度,供编程与运行时使用.电位器下边部份 AUTO 区域：用于自动执行已编程的场景留时间与运行速度, 上部份为手动随机改变法式运行速度与场景停留时间.状态指示各项提示数据,详见液晶显示信息说明. 13 LCD 16×2 液晶提示区 4 宏海舞台灯光快乐购 14 CH1-8 PCH9-16C 通道数据调节推子区调节选取电脑灯及调光对应各通道的DMX 数值,用于调取电脑灯的各种功能九、双功能键区说明编程时删除法式场或法式步,裁撤转移通道设置.瞬间按下：删除以后法式步.在[SET X/Y]设定状态下,按压[DELETE]键裁撤 X、Y 运动方向通道转移.编程时向后翻页,记忆以后场景,和观察上一步场景.编程是向前翻页,记忆以后场景,和检查下一北场景.在刚进入编纂状态时,紧接着按[SET X/Y]键,根据液晶屏的提示, 在（P1-P8）或（PCH9-PCH16）中选取出两个对应电脑灯X、Y 运动方向的扫描通道,转移到用摇滚杆电位器去控制黄色指示灯,随即再按[SET X/Y]键记忆退出.如果已选择法式,则此键功能为拔出键,在编程时,在以后法式步后拔出一步.按下此键后,激活保管独自场景 1-24 功能,双击 P1-P24 可保管到任意一个场景号内.在运行模式下的任何数字键选择状态,按压[CLEAR]键,随即清除指示可重复选择.在运行模式下,所有通道功能数据在按压此键后随即清除,全部为 O.在法式运行与停止之间进行选择.如果选择停止,则可手动逐步走法式.如果选择运行,则按设定速度运行法式.运行法式场时,按压此键,随即选择 P1-P24 键,可对应调出24 个场景,自力暗示出来做特殊场景使用.退进场景暗示状态请按再按此键.在运行法式场时,按[MANUAL]键,再按（P1—P24）中任意键, （—）选择出使之处于手动状态的电脑暗号,再推动已释放的通道,即可手动十自动随机控制灯光效果.退出手动控灯,请再按此键一次. [DELETE] 删除 EDIT 区 [ -] 减小场景步[+ ] 增加场景步 [SET X/Y] 设置扫描通道 [SAVE SCENE] 保管独自场景 [CLEAR] 清除键 RUN 区 [RUN/STOP] 运行法式状态选择 [RUN SCENE] 运行特殊场景 [MANUAL] 手动选择十、 LCD 液晶屏显示信息说明显示 DISCO 512 VER 1.0S/N:06-08-0001 TEST OK 公司名称及型号与版本号序列号及测试状况具体信息 5 宏海舞台灯光快乐购 SELECT CHASE 01 05 12.3 03.4 按[EDIT/RUN]键,指示灯对应熄灭,暗示控台处于运行待命状态. 第一个数字暗示选择运行的法式号,第二个数字暗示以后运行的法式步,第三个数字暗示的是以后法式步的停留时间,第四个数字键暗示的是以后法式步渐变到下一法式步的时间.时间单元为秒.代表运行 1-24 个场景,按（P1—P24）数字键选取.按[EDIT/RUN]键,使之对应指示灯点亮时,暗示控台处于编纂状态.Chase[??]中的??暗示为待编纂法式（场）号.STEP[01]为场院景步的编号,它会随 - 或+ 键的把持而发生改变, 最后的[ ]内显示**时暗示该步场景是这个场中的最后一步.[ ]内为空时暗示已有场景数据.上行代表编纂的法式场号,下行代表修改的通道号及通道数值. MEMORY PLAYBACK EDIT Chase [??] CH [01] [**] EDIT Chase [??] CHANNEL[**][***] 或 PAN[***]TILT[***] EDIT Chase [??] STAY TIME[***] 或 CROSS TIME[***] EDIT Chase [??] STEP [01] [**] Set PAN TILTPAN[ ]TILT[ ] 上行代表编纂的法式号,下行代表场景停留时间或场院景过渡时间.按[EDIT/RUN]键,使之对应指示灯点亮时,暗示控台处于编纂状态.Chase[??]中的??暗示为待运行的编纂法式（场）号.STEP[01]为场景步的编号,它会随 - 或 + 键的把持而发生改变, 最后的[ ]内显示**时暗示该步场院景是这个场中的最后一步.在刚进入编纂状态下时,按[SET X/Y]键,则显示左边提示. PAN[ ] TILT[ ]空格中可按（P1—P16）键输入要转移到摇杆控制的通道号码, 也可按[DELETE],裁撤已设置的转移通道. 十一、电脑灯法式（十一、电脑灯法式（场）的编纂1．按[BLACK]键,使该 LED 熄灭：2．扫[EDIT/RUN]键,使该 LED 亮,进入编程状态：3．按数字（P1—P7）中任意键一次,选择要编程的法式（场）编号,显示在 LCD 的 Chase[ ] 中.4．再按数字（P1—P24）键,选择出受控的电脑灯,使用权之对应的 LED 灯亮,若对应指示灯不亮,则暗示该灯未选中,不受第 5 步的影响.5．推动（CH1—CH8）调节电脑灯各对应通道数据,或按SA/SB 键,推动 CH9—CHD16 调光对应的电脑灯效果（如果已经设置了 X、Y 运动方向扫描通道转移,则其中有两个直滑电位器推杆不起作用,您可把持右下角摇摆电器获取数据.） 6．重复 4、5 步,调节其他电脑灯,使之所需电脑灯场景到达预定效果.7．推动[SPEED]、[CROSS]电位器,调节好场景停留时间及场景过渡时间.8．按[ + ] ,记忆此步场景效果,并进入下一步编纂.（若按[ - ] 键,可检查上一步的场景,重复 4、5、6、7 步修改,再按[ + ]贮存.）如果要在法式中间或末尾拔出法式步, 则按[INS]键进行拔出把持.[ + ]仅对已有的法式步做修改.9．重复 4-8 步,编纂其他场景（法式步） . 6 宏海舞台灯光快乐购 10．按[EDIT/RUN]键,使该对应指示灯熄灭,记忆并退出编纂状态,进入运行状态.11．重复 2-10 步,编纂其他法式场. 十二、十二、电脑灯法式的运行 1．按[EDIT/RUN]键,使该对应 LED 灯熄灭. 2．按数字键（P1-P7） ,选择法式（场）编号,使之运行,若该法式（场）未被编纂,则按此键号时对应的 LED 灯不亮. 3．调节[SPEED]及[CROSS]电位器,改变场景与场景之间的停留时间及场景渐变运行速度, 若[SPEED]或[CROSS]电位器处于下部份 AUTO 区域,则自动运行已编纂好的场景停留及场景过渡时间.4．若想执行手动或自动混合运行法式,则可按下述步伐设定运行.按[MANUAL]键,再按（P1—P24）键,选出要执行手动控制的暗号,随机推动相应已释放好的电位器推子,执行手动+自动混合运行法式,按[MANUAL]退出手动选择.5．按[BLACK]可使运行法式（场）做暂停/启动选择,对应键LED 灯灭时则输出运行正常. 十三、十三、特殊场景暗示在运行法式状态下（即[RUN/EDIT]键对应指示灯熄灭） ,按[RUN SCENE]键,再按 P1—P24 中任意键,可调出已编程的24 个场景. 十四、如何设置、十四、如何设置、取消摇滚杆电位器设置摇滚杆电位器设置：按[RUN/EDIT]键,使该指示灯点亮,紧接着按[SET X/Y]键,根据液晶屏的提示,从（P1-P16）选取出两个对应电脑灯 X、Y 运行方向的扫描通道,转移到胀摇滚杆电位器去控制绿色指示灯, 随即点亮, 如果输入毛病, 按[DELETE]键取消输入, 重新键入正确的对应通道, 再按[SET X/Y]键记忆退出.取消摇滚杆电位器设置：在[SET X/Y]状态下,按[DELETE]清除输入数据,绿色指示灯随即熄灭, 再按[SET X/Y]键记忆退出. 十五、十五、惯例调光控制点控：按动 P1-P24 控制调光的 385-408 通道,指示灯亮时暗示输出 100%,指示灯灭时输出 0%.分控：在非编程状态下,按 DIMMER 键使指示灯亮,进入调光状态,按 SA/SB/SC 选择调光控制的通道页面,推动推子区的各个推子调节调光输出. 7第一篇:dmx512控制台说明书DMX512（192）电脑控制台简单上手说明书一、功能说明1、SCANNERS：电脑灯开启通道（1—12） .2、SCENS：功能参数推杆, （PAGE SELECT）A---B 翻页.调控参数 16 个.3、BANK：上下数字键,101----130 改变.4、PROGRAM：编程进入键.5、MIDI/ADD：编纂贮存键.6、AUTO/DEL：法式运动和法式删除键.7、CHASE1----CHASE6：场编纂键.8、BLACK OUT：关闭法式键.9、FADE TIME--SPEED：法式运行时间和每步运行时停留速度.二、把持使用说明 1、翻开电脑灯的电源,待灯启动后再开启512 控制台电源开关,液晶显示屏显示 101 数字.2、按住编程键 PROGRAM 两秒进入编程.显示器左下角相对应的处所呈现一个小亮点.翻开电脑灯通道 SCANNERS1—12、相对应的指示灯亮.3、推动 SCENS 功能参数推杆改变每个通道的参数值.4、快速按住 MIDI/ADD 键一下放开在按住 SCENS 上的数字键 2 一下放开, 屏幕相对应闪烁一下第一个 101 的景就贮存了.编第二个景方法：按住 MIDI 键一下放开再按住数字键 3 一下放开,屏幕闪烁一下就贮存了第二个.就是编 101 时按数字键 2、编 201 时按数字键 3,编前一个景按后一个数字键,依次类推.5、编好后{101----801}8 个景后按住 PROGRAM 键两秒就贮存了 8 个景了.屏幕左上角亮一个小点.按住 BLACK OUT 键一下在按 AUTO/DEL 键后屏幕右下角指示灯亮 8 个景开始运行.推动 SPEED 和 FADE TOM 推杆改变运行速度和时间.设置摇头灯的速度时运行的速度不要过快、以免失步.6、同上步 1---5 步编纂 102---802、103----803、104---804........7、编纂一个 CHASE1 时按住 PROGRAM 键两秒进入编纂屏幕左下角指示灯亮再按 CHASE1 显示 1101.如要把 101---801、102----802；都编进去.步伐 1、按一下数字键 1 放开再按 MIDI 键一次 101 就贮存了 2、按一下数字键 2 放开再按 MIDI 键一次就贮存了201.步伐循环 101-----801、 102----802 都编进去.编纂方法和编景的步伐相反.贮存和运行相同.8、删除也是先进 PROGRAM 键再按 AUTO/DELL 键不放按数字键就行了, 删除哪个景就点按一下哪个数字键.此时 CHASE1 中的景相对应的景就没了.。

第一篇:dmx512控制台说明书DMX512 控制台使用说明书DMX192 Dmx Shaw Dieeiguen DMX-512 编程说明音响技术打开电源1、打开电源后等候约 5 秒钟显示“101”，按着“program”键约 3 秒进入编程状态，相对应在数码屏的“program”指示灯会闪烁；2、按“bank”的上下键选择要编辑的程序号；3、选择要控制的灯号，按“scammers”下面的数字键；4、设置灯具的各功能的数据（即推动“scenes”下的推子到所需的位置）；5、按一下“midi/add”键，跟着按一下“scenes”下的 1 键，板面所有的闪动几下，这样一个景就设置好了；6、选择要控制的灯号，按“scammers”下面的数字键，设置灯具的各功能的数据（即推动“scenes”下的推子到所需的位置），按一下“midi/add”键，跟着按一下“scenes”下的2?8 键，每个程序可编8 个景，编好后按着“program”键约 3 秒退出编程状态，程序会自动储存。

1、打开电源后等候约 5 秒数码屏显示“101”，按“bank”的上下键选择要运行的程序号；2、按一下“auto/del”键即会运行程序，调节“SPEED”和“FADE TIME”的推子可改变程序运行的速度和时间，在运行程序中可按“bank”的上下键改变要运行的程序，按一下“blackout”键会进入暂停状态。

1、打开电源后等候约 5 秒数码屏显示“101”，按着“program”键约 3 秒进入编程状态，相对应在数码屏的“program”指示灯会闪烁；2、按“bank”的上下键选择要删除的程序号；3、同时按着“auto/del”和“scenes”下的 1 键，板面所有的灯会闪动几下，证明已把第一个景删除了；4、同时按着“auto/del”和“scenes”下的 2 键，板面所有的灯会闪动几下，证明已把第二个景删除了，如此重复的做就可以把8 个景删除掉了。
