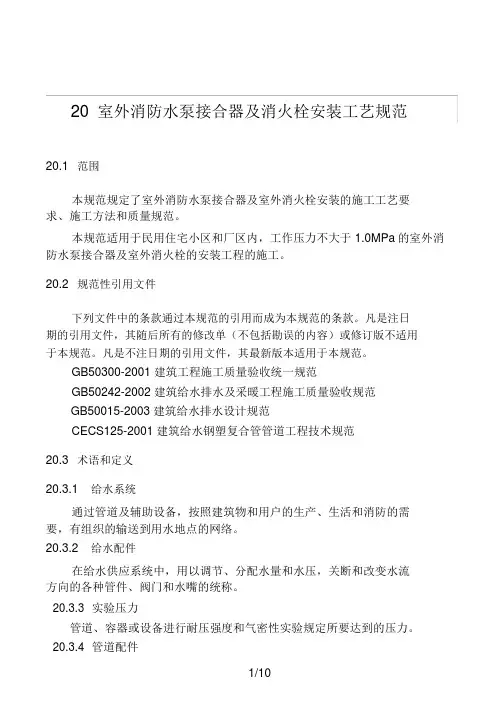

20 室外消防水泵接合器及消火栓安装工艺规范20.1 范围本规范规定了室外消防水泵接合器及室外消火栓安装的施工工艺要求、施工方法和质量规范。
本规范适用于民用住宅小区和厂区内，工作压力不大于1.0MPa的室外消防水泵接合器及室外消火栓的安装工程的施工。
20.2 规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版不适用于本规范。
凡是不注日期的引用文件，其最新版本适用于本规范。
GB50300-2001 建筑工程施工质量验收统一规范GB50242-2002 建筑给水排水及采暖工程施工质量验收规范GB50015-2003 建筑给水排水设计规范CECS125-2001 建筑给水钢塑复合管管道工程技术规范20.3 术语和定义20.3.1 给水系统通过管道及辅助设备，按照建筑物和用户的生产、生活和消防的需要，有组织的输送到用水地点的网络。
20.3.2 给水配件在给水供应系统中，用以调节、分配水量和水压，关断和改变水流方向的各种管件、阀门和水嘴的统称。
20.3.3 实验压力管道、容器或设备进行耐压强度和气密性实验规定所要达到的压力。
20.3.4 管道配件管道与管道或管道与设备连接用的各种零、配件的统称。
20.3.5 钢塑复合管在钢管内壁衬涂一定厚度塑料复合而成的管子，钢塑复合管含衬塑钢管和涂塑钢管。
20.3.6卡箍式连接在管段端部压出凹槽，通过专用卡箍，辅以橡胶密封圈，扣紧沟槽而连接的方式。
20.3.7 压槽采用机械方法将管子端部压出规范凹槽的工艺。
20.4 施工准备20.4.1 技术准备20.4.1.1 施工图应经设计单位、建设单位、监理单位和施工单位会审，并经设计单位进行设计交底；图纸会审应形成会审纪要，设计变更应经过设计单位同意。
20.4.1.2 编制《施工方案》，并报上级主管部门和监理单位审核批准。
20.4.1.3 熟悉施工图，熟悉国家或行业室外消防水泵接合器及室外消火栓安装的施工工艺规范、验收规范和规范图等。
20 室外消防水泵接合器及消火栓安装工艺规范20.1 范围本规范规定了室外消防水泵接合器及室外消火栓安装的施工工艺要求、施工方法和质量规范。
本规范适用于民用住宅小区和厂区内，工作压力不大于1.0MPa的室外消防水泵接合器及室外消火栓的安装工程的施工。
20.2 规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版不适用于本规范。
凡是不注日期的引用文件，其最新版本适用于本规范。
GB50300-2001 建筑工程施工质量验收统一规范GB50242-2002 建筑给水排水及采暖工程施工质量验收规范GB50015-2003 建筑给水排水设计规范CECS125-2001 建筑给水钢塑复合管管道工程技术规范20.3 术语和定义20.3.1 给水系统通过管道及辅助设备，按照建筑物和用户的生产、生活和消防的需要，有组织的输送到用水地点的网络。
20.3.2 给水配件在给水供应系统中，用以调节、分配水量和水压，关断和改变水流方向的各种管件、阀门和水嘴的统称。
20.3.3 实验压力管道、容器或设备进行耐压强度和气密性实验规定所要达到的压力。
20.3.4 管道配件管道与管道或管道与设备连接用的各种零、配件的统称。
20.3.5 钢塑复合管在钢管内壁衬涂一定厚度塑料复合而成的管子，钢塑复合管含衬塑钢管和涂塑钢管。
20.3.6卡箍式连接在管段端部压出凹槽，通过专用卡箍，辅以橡胶密封圈，扣紧沟槽而连接的方式。
20.3.7 压槽采用机械方法将管子端部压出规范凹槽的工艺。
20.4 施工准备20.4.1 技术准备20.4.1.1 施工图应经设计单位、建设单位、监理单位和施工单位会审，并经设计单位进行设计交底；图纸会审应形成会审纪要，设计变更应经过设计单位同意。
20.4.1.2 编制《施工方案》，并报上级主管部门和监理单位审核批准。
20.4.1.3 熟悉施工图，熟悉国家或行业室外消防水泵接合器及室外消火栓安装的施工工艺规范、验收规范和规范图等。

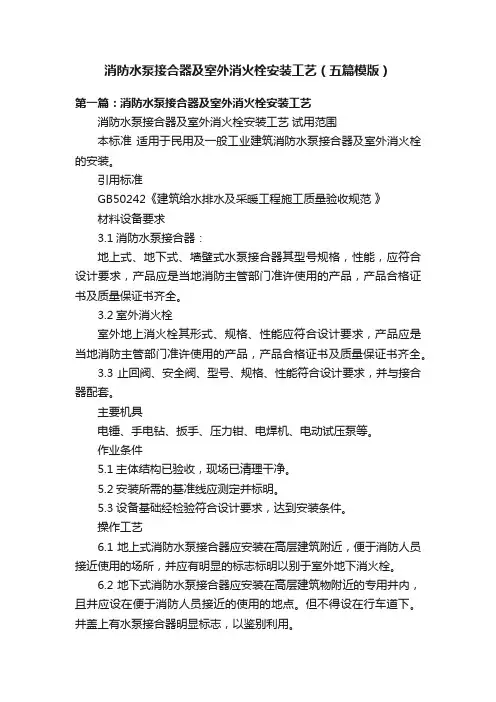

消防水泵接合器及室外消火栓安装工艺（五篇模版）第一篇：消防水泵接合器及室外消火栓安装工艺消防水泵接合器及室外消火栓安装工艺试用范围本标准适用于民用及一般工业建筑消防水泵接合器及室外消火栓的安装。
引用标准GB50242《建筑给水排水及采暖工程施工质量验收规范》材料设备要求3.1消防水泵接合器：地上式、地下式、墙壁式水泵接合器其型号规格，性能，应符合设计要求，产品应是当地消防主管部门准许使用的产品，产品合格证书及质量保证书齐全。
3.2室外消火栓室外地上消火栓其形式、规格、性能应符合设计要求，产品应是当地消防主管部门准许使用的产品，产品合格证书及质量保证书齐全。
3.3止回阀、安全阀、型号、规格、性能符合设计要求，并与接合器配套。
主要机具电锤、手电钻、扳手、压力钳、电焊机、电动试压泵等。
作业条件5.1主体结构已验收，现场已清理干净。
5.2安装所需的基准线应测定并标明。
5.3设备基础经检验符合设计要求，达到安装条件。
操作工艺6.1地上式消防水泵接合器应安装在高层建筑附近，便于消防人员接近使用的场所，并应有明显的标志标明以别于室外地下消火栓。
6.2地下式消防水泵接合器应安装在高层建筑物附近的专用井内，且井应设在便于消防人员接近的使用的地点。
但不得设在行车道下。
井盖上有水泵接合器明显标志，以鉴别利用。
6.3墙壁式消防水泵接合器应安装在高层建筑物外墙上，与建筑的门、窗、孔洞的距离不宜小于1m。
6.4消防水泵接合器与室内管网的连接直径不小于100㎜，与室内管网连接处，应有以下设施。
6.4.1止回阀：防止室内管网的水向外倒流。
6.4.2阀门：用于开启水泵接合器，阀门应设在方便操作的地方。
6.4.3安全阀：安装在止回阀与室内管网之间，防止消防车送水压力过高，破坏室内消防栓系统，安全阀的定压应高于室内最不利点消火栓要求的压力。
6.5室外消火栓安装6.5.1室外消火栓井内，由主干管上接出的立管连同消火栓高于1米时，应设角钢固定卡子一道，将消火栓立管固定在井壁上。
20 室外消防水泵接合器及消火栓安装工艺规20.1 围本规规定了室外消防水泵接合器及室外消火栓安装的施工工艺要求、施工方法和质量规。
本规适用于民用住宅小区和厂区，工作压力不大于1.0MPa的室外消防水泵接合器及室外消火栓的安装工程的施工。
20.2 规性引用文件下列文件中的条款通过本规的引用而成为本规的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的容）或修订版不适用于本规。
凡是不注日期的引用文件，其最新版本适用于本规。
GB50300-2001 建筑工程施工质量验收统一规GB50242-2002 建筑给水排水及采暖工程施工质量验收规GB50015-2003 建筑给水排水设计规CECS125-2001 建筑给水钢塑复合管管道工程技术规20.3 术语和定义20.3.1 给水系统通过管道及辅助设备，按照建筑物和用户的生产、生活和消防的需要，有组织的输送到用水地点的网络。
20.3.2 给水配件在给水供应系统中，用以调节、分配水量和水压，关断和改变水流方向的各种管件、阀门和水嘴的统称。
20.3.3 实验压力管道、容器或设备进行耐压强度和气密性实验规定所要达到的压力。
20.3.4 管道配件管道与管道或管道与设备连接用的各种零、配件的统称。
20.3.5 钢塑复合管在钢管壁衬涂一定厚度塑料复合而成的管子，钢塑复合管含衬塑钢管和涂塑钢管。
20.3.6卡箍式连接在管段端部压出凹槽，通过专用卡箍，辅以橡胶密封圈，扣紧沟槽而连接的方式。
20.3.7 压槽采用机械方法将管子端部压出规凹槽的工艺。
20.4 施工准备20.4.1 技术准备20.4.1.1 施工图应经设计单位、建设单位、监理单位和施工单位会审，并经设计单位进行设计交底；图纸会审应形成会审纪要，设计变更应经过设计单位同意。
20.4.1.2 编制《施工方案》，并报上级主管部门和监理单位审核批准。
20.4.1.3 熟悉施工图，熟悉国家或行业室外消防水泵接合器及室外消火栓安装的施工工艺规、验收规和规图等。
在道路上，布设的是市政消火栓，分地上式和地下式两种,北方寒冷地区常采用地下式。
市政消火栓是接在市政供水管道上的消防供水设施，国家要求道路每120米应设置一个，超过60米宽的道路，应双向设置。
消防队在抢险和灭火时使用消火栓是不付水费的，市政消火栓由城市供水部门在修建自来水管道时同步建设，所需经费由财政部门支出。
消防队在灭火时,可通知自来水公司给相应区域的消火栓加压。
任何人不得私自拆除市政消火栓，也不得埋压、圈占，否则消防部门可按《消防法》给予处罚。
消防水泵接合器及室外消火栓的安装注意几点：1 试用范围本标准适用于民用及一般工业建筑消防水泵接合器及室外消火栓的安装.2 引用标准GB50242《建筑给水排水及采暖工程施工质量验收规范》3 材料设备要求3。
1消防水泵接合器：地上式、地下式、墙壁式水泵接合器其型号规格,性能，应符合设计要求,产品应是当地消防主管部门准许使用的产品，产品合格证书及质量保证书齐全。
3。
2室外消火栓室外地上消火栓其形式、规格、性能应符合设计要求，产品应是当地消防主管部门准许使用的产品,产品合格证书及质量保证书齐全。
3.3止回阀、安全阀、型号、规格、性能符合设计要求，并与接合器配套。
4 主要机具电锤、手电钻、扳手、压力钳、电焊机、电动试压泵等.5 作业条件5。
1主体结构已验收，现场已清理干净。
5。
2安装所需的基准线应测定并标明。
5.3设备基础经检验符合设计要求，达到安装条件.6 操作工艺6。
1地上式消防水泵接合器应安装在高层建筑附近，便于消防人员接近使用的场所,并应有明显的标志标明以别于室外地下消火栓。
6。
2地下式消防水泵接合器应安装在高层建筑物附近的专用井内,且井应设在便于消防人员接近的使用的地点。
但不得设在行车道下。
井盖上有水泵接合器明显标志，以鉴别利用。
6。
3墙壁式消防水泵接合器应安装在高层建筑物外墙上，与建筑的门、窗、孔洞的距离不宜小于1m。
6。
4消防水泵接合器与室内管网的连接直径不小于100㎜,与室内管网连接处，应有以下设施。
20室外消防水泵接合器及消火栓安装工艺规范20.1范围本规范规定了室外消防水泵接合器及室外消火栓安装的施工工艺要求、施工方法和质量规范。
本规范适用于民用住宅小区和厂区内，工作压力不大于 1.0MPa的室外消防水泵接合器及室外消火栓的安装工程的施工。
20.2规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版不适用于本规范。
凡是不注日期的引用文件，其最新版本适用于本规范。
GB50300-2001 建筑工程施工质量验收统一规范GB50242-2002 建筑给水排水及采暖工程施工质量验收规范GB50015-2003 建筑给水排水设计规范CECS125-2001 建筑给水钢塑复合管管道工程技术规范20.3术语和定义20.3.1给水系统通过管道及辅助设备，按照建筑物和用户的生产、生活和消防的需要，有组织的输送到用水地点的网络。
20.3.2给水配件在给水供应系统中，用以调节、分配水量和水压，关断和改变水流方向的各种管件、阀门和水嘴的统称。
20.3.3实验压力管道、容器或设备进行耐压强度和气密性实验规定所要达到的压力。
20.3.4管道配件管道与管道或管道与设备连接用的各种零、配件的统称。
20.3.5 钢塑复合管在钢管内壁衬涂一定厚度塑料复合而成的管子，钢塑复合管含衬塑钢管和涂塑钢管。
20.3.6 卡箍式连接在管段端部压出凹槽，通过专用卡箍，辅以橡胶密封圈，扣紧沟槽而连接的方式。
20.3.7压槽采用机械方法将管子端部压出规范凹槽的工艺。
20.4施工准备20.4.1技术准备20.4.1.1施工图应经设计单位、建设单位、监理单位和施工单位会审，并经设计单位进行设计交底；图纸会审应形成会审纪要，设计变更应经过设计单位同意。
20.4.1.2编制《施工方案》，并报上级主管部门和监理单位审核批准。
20.4.1.3熟悉施工图，熟悉国家或行业室外消防水泵接合器及室外消火栓安装的施工工艺规范、验收规范和规范图等。
20 室外消防水泵接合器及消火栓安装工艺规范20、1 范围本规范规定了室外消防水泵接合器及室外消火栓安装的施工工艺要求、施工方法与质量规范。
本规范适用于民用住宅小区与厂区内,工作压力不大于1、0MPa的室外消防水泵接合器及室外消火栓的安装工程的施工。
20、2 规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡就是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版不适用于本规范。
凡就是不注日期的引用文件,其最新版本适用于本规范。
GB50300-2001 建筑工程施工质量验收统一规范GB50242-2002 建筑给水排水及采暖工程施工质量验收规范GB50015-2003 建筑给水排水设计规范CECS125-2001 建筑给水钢塑复合管管道工程技术规范20、3 术语与定义20.3.1 给水系统通过管道及辅助设备,按照建筑物与用户的生产、生活与消防的需要,有组织的输送到用水地点的网络。
20.3.2 给水配件在给水供应系统中,用以调节、分配水量与水压,关断与改变水流方向的各种管件、阀门与水嘴的统称。
20.3.3 实验压力管道、容器或设备进行耐压强度与气密性实验规定所要达到的压力。
20.3.4 管道配件管道与管道或管道与设备连接用的各种零、配件的统称。
20.3.5 钢塑复合管在钢管内壁衬涂一定厚度塑料复合而成的管子,钢塑复合管含衬塑钢管与涂塑钢管。
20.3.6卡箍式连接在管段端部压出凹槽,通过专用卡箍,辅以橡胶密封圈,扣紧沟槽而连接的方式。
20.3.7 压槽采用机械方法将管子端部压出规范凹槽的工艺。
20、4 施工准备20.4.1 技术准备20.4.1、1 施工图应经设计单位、建设单位、监理单位与施工单位会审,并经设计单位进行设计交底;图纸会审应形成会审纪要,设计变更应经过设计单位同意。
20.4.1、2 编制《施工方案》,并报上级主管部门与监理单位审核批准。
20.4.1、3 熟悉施工图,熟悉国家或行业室外消防水泵接合器及室外消火栓安装的施工工艺规范、验收规范与规范图等。

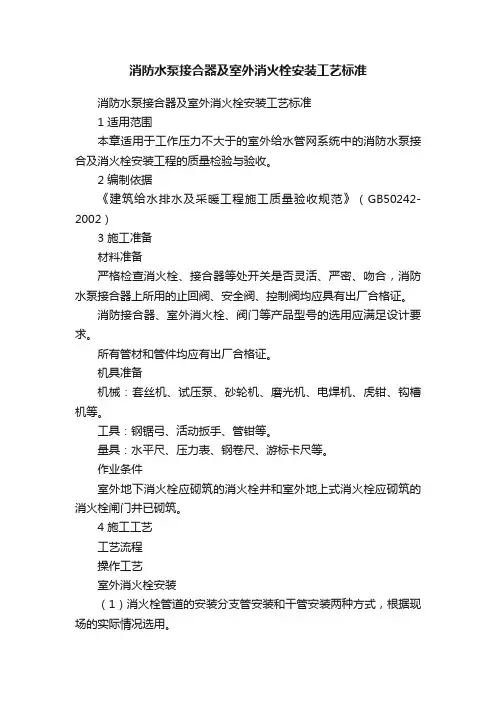

消防水泵接合器及室外消火栓安装工艺标准消防水泵接合器及室外消火栓安装工艺标准1 适用范围本章适用于工作压力不大于的室外给水管网系统中的消防水泵接合及消火栓安装工程的质量检验与验收。
2 编制依据《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）3 施工准备材料准备严格检查消火栓、接合器等处开关是否灵活、严密、吻合，消防水泵接合器上所用的止回阀、安全阀、控制阀均应具有出厂合格证。
消防接合器、室外消火栓、阀门等产品型号的选用应满足设计要求。
所有管材和管件均应有出厂合格证。
机具准备机械：套丝机、试压泵、砂轮机、磨光机、电焊机、虎钳、钩槽机等。
工具：钢锯弓、活动扳手、管钳等。
量具：水平尺、压力表、钢卷尺、游标卡尺等。
作业条件室外地下消火栓应砌筑的消火栓井和室外地上式消火栓应砌筑的消火栓闸门井已砌筑。
4 施工工艺工艺流程操作工艺室外消火栓安装（1）消火栓管道的安装分支管安装和干管安装两种方式，根据现场的实际情况选用。
（2）安装形式为“浅装”的消火栓，从干管接出的支管应尽量短。
（3）消火栓短管与给水管道的连接可采用法兰、承插接口形式，一般情况下压力为的采用法兰连接，压力为的采用承插连接。
（4）消火栓设有自动放水装置，当内置出水阀门关闭时自动放空消火栓内留存的积水，以防消水栓冻裂。
（5）消火栓弯管底座或消火栓三通下设支墩，支墩必须托紧弯管或三通底部。
（6）地上式消火栓的放水嘴以下土层，应铺设一层卵石渗水层。
（7）埋入土中的管道防腐按图纸设计要求，法兰接口涂沥青冷底子油及沥青漆两道，并用沥青麻布或厚底塑料薄膜包严。
消防水泵接合器安装。
（1）消防水泵接合器的安装，应与地面垂直，无明显倾斜。
（2）地上式接合器的接口中心高度距地700mm、墙壁式水泵接合器的接口中心高度距地1100mm。
（3）地下式水泵接合器的接口顶部距井盖底面250～400mm。
（4）水泵接合器本体与带座弯管之间，应连接一根长度合适的双法兰短管，该短管用钢管制作，内壁应涂防锈漆，外壁应泖沥青防腐。
消防水泵接合器及室外消火栓安装1 适用范围本章适用于工作压力不大于1.0Mpa的室外给水管网系统中的消防水泵接合及消火栓安装工程的质量检验与验收。
2 编制依据《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）3 施工准备3.1材料准备3.1.1严格检查消火栓、接合器等处开关是否灵活、严密、吻合，消防水泵接合器上所用的止回阀、安全阀、控制阀均应具有出厂合格证。
3.1.2消防接合器、室外消火栓、阀门等产品型号的选用应满足设计要求。
3.1.3所有管材和管件均应有出厂合格证。
3.2机具准备机械：套丝机、试压泵、砂轮机、磨光机、电焊机、虎钳、钩槽机等。
工具：钢锯弓、活动扳手、管钳等。
（2）安装形式为“浅装”的消火栓，从干管接出的支管应尽量短。
（3）消火栓短管与给水管道的连接可采用法兰、承插接口形式，一般情况下压力为1.6MPa的采用法兰连接，压力为1.0MPa的采用承插连接。
（4）消火栓设有自动放水装置，当内置出水阀门关闭时自动放空消火栓内留存的积水，以防消水栓冻裂。
（5）消火栓弯管底座或消火栓三通下设支墩，支墩必须托紧弯管或三通底部。
（6）地上式消火栓的放水嘴以下土层，应铺设一层卵石渗水层。
（7）埋入土中的管道防腐按图纸设计要求，法兰接口涂沥青冷底子油及沥青漆两道，并用沥青麻布或0.2mm厚底塑料薄膜包严。
4.2.2消防水泵接合器安装。
（1）消防水泵接合器的安装，应与地面垂直，无明显倾斜。
（2）地上式接合器的接口中心高度距地700mm、墙壁式水泵接合器的接口中心高度距地1100mm。
（3）地下式水泵接合器的接口顶部距井盖底面250～400mm。
（4）水泵接合器本体与带座弯管之间，应连接一根长度合适的双法兰短管，该短管用钢管制作，内壁应涂防锈漆，外壁应泖沥青防腐。
（5）水泵接合器的带座进水侧，安装控制阀、止回阀、安全阀等组合件，如采用三合一水泵接合器，不需要安装组合件。
4.3水压试验和清洗消火栓和水泵接合器的水压试验和冲洗参照管网水压试验和冲洗。
2003-12-01发布 2004-01-01实施目录前言1 适用范围2 规范性引用文件3 施工准备4 施工工艺5 质量标准6 成品保护7 职业安全健康和环境措施8. 质量记录前言建立消防水泵接合器及室外消防栓施工工艺标准既是建筑施工质量验收新版规范的要求,也是规范企业自身的施工行为,是公司健全管理体系,提升企业管理水平的需要,本标准对消防水泵接合器及室外消防栓的施工工艺要求进行了规定。
消防水泵接合器及室外消火栓安装施工工艺标准1 适用范围本工艺标准适用于火力发电厂厂区室外给水管网安装工程的施工。
2 规范性引用文件《建筑给水排水及采暖工程施工质量验收规范》GB 50242-2002《给排水标准图集》99S203 、99S201《施工工艺标准编写导则》Q/AEPC-T GC22-20033 施工准备3.1 技术准备施工前平面布置图、系统图、安装图等施工图及有关技术文件应齐全。
3.2 材料准备系统组件、管件及其它设备及材料应符合设计要求和国家现行有关标准的规定，并应具有出厂合格证。
3.3 作业条件3.3.1 施工现场及中使用的水、电、气应满足施工要求，并能保证连续施工。
3.3.2 系统组件、管件及其它设备、材料应能保证正常施工。
4 施工工艺4.1 消防水泵接合器的组装应按接口、本体、联接管、止回阀、安全阀、放空管、控制阀的顺序进行。
止回阀的安装方向应使消防用水能从消防水泵接合器进入系统。
4.2 消防水泵接合器的安装应符合以下要求：4.2.1 应安装在便于消防车接近的人行道或非机动车行驶地段；4.2.2 地下消防水泵接合器应采用有“消防水泵接合器”标志的铸铁井盖，并在附近设置指示其位置的固定标志。
4.2.3 地上消防水泵接合器应设置与消火栓区别的固定标志。
4.2.4 墙壁消防水泵接合器的安装应符合设计要求，4.2.5 设计无要求时，其安装高度宜为1.1m，4.2.6 与墙面上的门、窗、孔、洞的净距离不应小2m，且不应安装在玻璃幕墙下方。
水泵接合器及地上消火栓安装施工工
艺标准

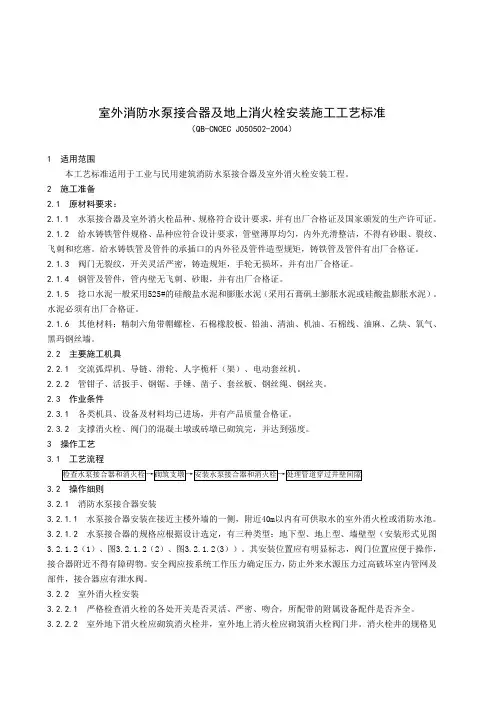

室外消防水泵接合器及地上消火栓安装施工工艺标准
（QB-CNCEC J050502- ）
1 适用范围
本工艺标准适用于工业与民用建筑消防水泵接合器及室外消火栓安装工程。
2 施工准备
2.1 原材料要求：
2.1.1 水泵接合器及室外消火栓品种、规格符合设计要求，并有出厂合格证及国家颁发的生产许可证。
2.1.2 给水铸铁管件规格、品种应符合设计要求，管壁薄厚均匀，内外光滑整洁，不得有砂眼、裂纹、飞刺和疙瘩。
给水铸铁管及管件的承插口的内外径及管件造型规矩，铸铁管及管件有出厂合格证。
2.1.3 阀门无裂纹，开关灵活严密，铸造规矩，手轮无损坏，并有出厂合格证。
2.1.4 钢管及管件，管内壁无飞刺、砂眼，并有出厂合格证。
2.1.5 捻口水泥一般采用525#的硅酸盐水泥和膨胀水泥（采用石膏矾土膨胀水泥或硅酸盐膨胀水泥）。
水泥必须有出厂合格证。
2.1.6 其它材料：精制六角带帽螺栓、石棉橡胶板、铅油、清油、机油、石棉线、油麻、乙炔、氧气、黑玛钢丝墙。
2.2 主要施工机具
2.2.1 交流弧焊机、导链、滑轮、人字桅杆（架）、电动套丝机。
2.2.2 管钳子、活扳手、钢锯、手锤、凿子、套丝板、钢丝绳、钢丝夹。
2.3 作业条件
2.3.1 各类机具、设备及材料均已进场，并有产品质量合格证。
2.3.2 支撑消火栓、阀门的混凝土墩或砖墩已砌筑完，并达到强度。
3 操作工艺
3.1 工艺流程
3.2 操作细则
3.2.1 消防水泵接合器安装
3.2.1.1 水泵接合器安装在接近主楼外墙的一侧，附近40m以内有可供取水的室外消火栓或消防水池。
3.2.1.2 水泵接合器的规格应根据设计选定，有三种类型：地下型、地上型、墙壁型（安装形式见图3.2.1.2（1）、图3.2.1.2（2）、图
3.2.1.2(3））。
其安装位置应有明显标志，阀门位置应便于操作，接合器附近不得有障碍物。
安全阀应按系统工作压力确定压力，防止外来水源压力过高破坏室内管网及部件，接合器应有泄水阀。
3.2.2 室外消火栓安装
3.2.2.1 严格检查消火栓的各处开关是否灵活、严密、吻合，所配带的附属设备配件是否齐全。
3.2.2.2 室外地下消火栓应砌筑消火栓井，室外地上消火栓应砌筑消火栓阀
门井。
消火栓井的规格见全国通用给水排水标准图集。
在高级及一般路面上，井盖上表面同路面相平，允许偏差±5mm，无正规
图 3.2.1.2（1） SQX地下消防水泵接合器安装图
图 3.2.1.2（2） SQ型地上消防水泵接合器安装图
图3.2.1.2（3） SQB型墙壁消防水泵结合器安装图
道路时，井盖高出室外设计标高50mm，并在井口周围以0.02的坡度向外做护坡。
3.2.2.3 室外地下消火栓与主管连接的三通或弯头下部带座或无座的，均应稳固在混凝土支墩上，管道底部距井底不小于200mm，消火栓顶部距井盖不大于400 mm，如果超过，加设短管。
接出的短管高于1m时，增设固定卡子一道。
见图3.2.2.3(1)、图3.2.2.3(2)。
