初中物理光学作图集锦

、光的直线传播作图 1、请在图1、2中作出蜡烛 AB 在屏上所成的像 A (要求标出A'、B').求画出光路图.MAIB图33、(1)如图6，用作图的方法，表示人眼所能看到的档板右侧范围大小，并在此范围中打上阴影线. (2)如图7“坐井观天，所见甚小”，请在图中用光路图作出井底之蛙 “观天”的最大范围(井中没有水)(3)如图8甲所示，一束平行太阳光垂直水平地面 MN 射下，A 为小铁球.标出小铁球 A 在图8甲中位置时，其影子 A '在地面MN 上的位置(用点表示即可)；若小球在竖直平面内沿图中圆形虚线轨迹 运动，请在图8乙框中画出小球的影子在地面上运动的轨迹.《光学作图专题》2、(1) (2) 如图 如图 3所示，画出点光源 S 照在不透明物体 AB 上在光屏 4点A 处有一电灯，画出立杆 BC 在地面上的影子.图2 仁MN 上出现的影子.(3) 如图 5，路灯下站着小明和小红两人，请根据小明和小红的影长，标出图中路灯灯泡S 的位置，要.Vk图4 图5图7二、光的反射作图4、在图9中，根据反射光线0B画出入射光线A0,并标出入射角.5、( 1) 一束光线射到某平面镜上，使其沿水平方向传播，如图10所示.请在答题卡中画出所需平面镜的位置并标出入射角i和反射角r.(2)如图11所示，小华想利用一块平面镜使此时的太阳光坚直射入井中. 请你通过作图标出平面镜的位置，并在图中标出反射角的度数.(3)如图12所示，小聪通过平面镜看到了小猫要偷吃鱼. 请你在图中用箭头标出小聪看到小猫偷吃鱼时光的传播方向，并画出平面镜的位置.6、( 1)如图13所示，小张喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小张想让室外太阳光照射到盆中花上的B处.请你在图中把光路补充完整并画出过A点放置的平面镜.(2)如图14所示，A、B是镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中利用反射规律标出点光源S和像点S'的位置，并完成反射光路图.图11 图12图13图227、(1)如图15所示，请画出入射光线AO经多次反射后的出反射光线.(2)如图16所示，利用两块平面镜可以制作一个潜望镜•如果一束光水平射入潜望镜镜口，它将经过怎样的路径射出？请画出其光路图.17所示，夜晚，当有光照射到尾灯时可起到明显警示作用. 试画出图中这两三、平面镜成像作图8、(1)如图18所示，根据平面镜成像特点，作出物体AB在平面镜MN中的像.(2)根据图19平面镜成像特点，AB像已作出，试作出AB实物图.(3)根据平面镜成像特点，作出图20中ABC的像.(4)A' 0'是AO在平面镜中成的像，如图21,请画出平面镜的位置.9、(1)如图22所示，0'是0在平面镜中成的像，请在图中画出平面镜，并根据平面镜成像特点画出物体AB在该平面镜中成的像.(2)如图23, S是一发光点，L是由S发出的其中一条光线，S'是S在平面镜中的像，确定平面镜的位置，并完成光路图.(3)已知点光源A和它发出的两条光线经平面镜反射后的两条反射光线,(3)自行车尾灯的结构如图条光线的反射光线.平面镣丄图16A/I1试在图24中画出此平面镜的位置.图18 图20图2310、(1)如图25所示，S 点为平面镜前跳棋子的位置，S'点为跳棋子的像的位置， P 为人眼的位置，请在图中完成人眼在 P 点看到两个跳棋子的光路图.(2) 如图26所示，A 是人眼的位置，S'是人眼睛在平面镜 B 前看到的烛焰像上的一点•请在图中作出像点S'对应的发光点 S,并画出人眼看到像点 S'的光路图(画一条入射光线和反射光线即可) .(3) 如图27所示，S'为发光点S 在平面镜MN 中的像，若S 发出的一条光线 SO 经平面镜反射后过 P点，请在图中找出发光点 S 的位置，并完成光路.11、(1) A 、B 为某一发光点S 发出的光线经平面镜 MN 反射后的两条反射光线，如图28所示•试作出这两条反射光线的入射光线，并确定发光点的位置.(2) 如图29所示，请你画出点光源 S 发出的两条光线经平面镜反射后的反射光线. (3)如图30所示，平面镜上方有一竖直挡板 P , AB 和CD 是挡板左侧的发光点 S 经过平面镜反射后的两条反射光线，请在图上作出发光点S.(要求留下作图痕迹)12、(1)如图31所示，S 是平面镜前一发光点，A 是平面镜前的一点，求作一条从S 点发出经平面镜反射后刚好通过A 点的光线. (2) 画出图32中S 发出的光线经平面镜反射后过 P 点的光路.图25图26图27Ian图29 图28 图30(3)在图33中作出人看到球的光路图.S■P■图31 图32 图3313、(1)如图34所示，小强在A点通过平面镜可以看到B物体.画出:①B物体在平面镜中的像B'.②小强在A点通过平面镜看到B物体的光路图.(2)如图35所示，竖直方向悬挂一平面镜，PQ 为平面镜两端点，平面镜前站立一人，假设人眼处于S位置，试在右侧光屏上标出人通过平面镜所能观察的范围Q1Q2，并画出光路图.(3)如图36, B为隧道中的一堵墙，墙的左侧有一激光器(图中未画出) ，它发出一束激光经平面镜MN 反射后恰好经过A点，请根据平面镜成像特点画出一条符合要求的入射光线和反射光线.14、(1)如图37所示小英到鞋店去买鞋，她站在镜子MN前看自己穿着新鞋的效果•画出代表着新鞋的点A在平面镜(2)如图38所示AB是水边的一物体，请作出它由水面形成的像.15、(1)如图39所示，发光点S在平面镜MN中的像为Si，当平面镜转过一定角度后，它的像为住，请你利用平面镜成像特点，画出转动后平面镜的大致位置.(2)如图40所示，有一平面镜镜面与水平桌面相交成45°夹角，此时一小球沿与水平桌面向平面镜滚去，请在图中画出小球在平面镜中所成像运动的大致路径.窗户16、车内有一块竖直放置的玻璃板，如图 41 （甲）所示，车内一乘客通过玻璃板能看到左侧车窗外路旁树的像•如图41 （乙）是某时刻乘客的眼睛、玻璃板和左侧树位置的简化图，图中眼睛和树用黑点代 表.在图41 （乙）中画出此时刻树在玻璃板中的像.17、 楼梯拐角的墙上装了一块镜子 （如图42所示），方便同学们日常整理仪容的同时，也能更好地在节电的情况下通过光的反射，对楼道进行照明（光能反射到 A 点）.画出（1） 灯S 在镜中的像S'.（2） 灯S 发出的光经过镜子反射到 A 点的径迹.（保留作图痕迹） 18、 试在图43中画出钟表两指针像的位置.左侧甲图41前 ------ 顼璐極 *t眼睹车行驶方商乙右侧19、问题解决题：小明家的厨房如图所示（所给图44为俯视图），从窗户射进的光线照亮煤气灶.请你完成这个光路图 由于太暗，小明就找了 2块平面镜，并固定在墙上，使 并在图中标出光路中各入射角的度数.车冇驶方向图43燻图44图50图51喷扶四、光的折射作图20、(1) 一束光线从空气斜射向水面0点时发生了折射现象，请在图45中作出折射光线的大致方向.(2)完成如图46所示的光路图，画出折射光线的大致方向.⑶ 如图47所示，根据光的折射特点，画出光线从玻璃到空气的折射光线. ⑷ 如图48中，0A '是光线A0的折射光线，请在图中大致画出入射光线B0的折射光线.21、请画出图49中光线从空气中入射到不同形状玻璃砖的完整光路图22、(1 )如图50,空气中有一发光点 S ,发出的一条射向水中的光线，在水面发生折射后经过点P,请你在如图中大致作出入射光线和折射光线。

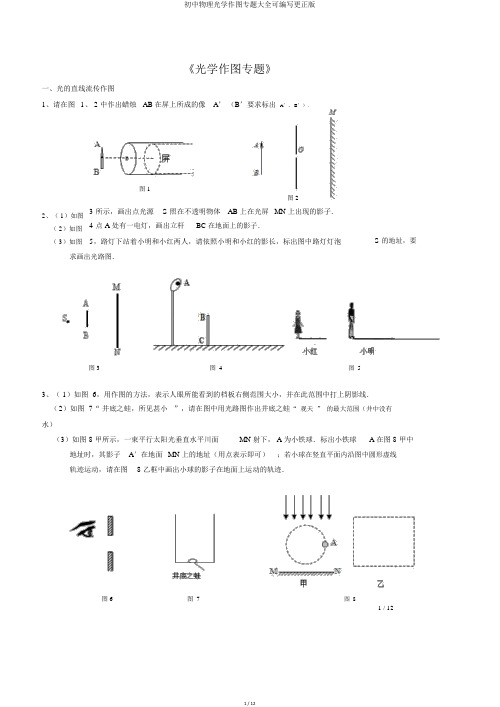

《光学作图专题》一、光的直线流传作图1、请在图1、 2 中作出蜡烛AB 在屏上所成的像A’（B’要求标出A’、 B’）．图 1图 22、（ 1）如图（ 2）如图（ 3）如图3 所示，画出点光源S 照在不透明物体AB 上在光屏MN 上出现的影子．4 点 A 处有一电灯，画出立杆BC 在地面上的影子．5，路灯下站着小明和小红两人，请依照小明和小红的影长，标出图中路灯灯泡S 的地址，要求画出光路图．图 3图4图53、（ 1）如图 6，用作图的方法，表示人眼所能看到的档板右侧范围大小，并在此范围中打上阴影线．（2）如图 7“井底之蛙，所见甚小”，请在图中用光路图作出井底之蛙“ 观天” 的最大范围（井中没有水）（3）如图 8 甲所示，一束平行太阳光垂直水平川面MN 射下， A 为小铁球．标出小铁球 A 在图 8 甲中地址时，其影子A′在地面MN 上的地址（用点表示即可）；若小球在竖直平面内沿图中圆形虚线轨迹运动，请在图8 乙框中画出小球的影子在地面上运动的轨迹．图 6图7图81 / 12二、光的反射作图4、在图 9 中，依照反射光辉OB 画出入射光辉AO，并标出入射角．图 95、（ 1）一束光辉射到某平面镜上，使其沿水平方向流传，如图10 所示．请在答题卡中画出所需平面镜的地址并标出入射角i 和反射角r.（2）如图 11 所示，小华想利用一块平面镜使此时的太阳光坚直射入井中．请你经过作图标出平面镜的地址，并在图中标出反射角的度数．（3）如图 12 所示，小聪经过平面镜看到了小猫要偷吃鱼．请你在图中用箭头标出小聪看到小猫偷吃鱼岁月的流传方向，并画出平面镜的地址．图10图 11图126、（ 1）如图 13 所示，小张喜欢在家中养花，为了使客厅里花盆中的花能强健成长，小张想让室外太阳光照射到盆中花上的 B 处．请你在图中把光路补充圆满并画出过 A 点放置的平面镜．（ 2）如图 14 所示， A、 B 是镜前一点光源S 发出的光辉经平面镜M 反射后的两条反射光辉，请在图中利用反射规律标出点光源S 和像点 S′的地址，并完成反射光路图．图 14图132 / 127、（ 1）如图 15 所示，请画出入射光辉AO 经多次反射后的出反射光辉．（2）如图 16 所示，利用两块平面镜可以制作一个潜望镜．若是一束光水平射入潜望镜镜口，它将经过怎样的路径射出？请画出其光路图．（3）自行车尾灯的结构如图 17 所示，夜晚，当有光照射到尾灯时可起到明显警示作用．试画出图中这两条光辉的反射光辉．图 15图 16图 17三、平面镜成像作图8、（ 1）如图 18 所示，依照平面镜成像特点，作出物体AB 在平面镜MN 中的像．（ 2）依照图19 平面镜成像特点，AB 像已作出，试作出AB 实物图．（ 3）依照平面镜成像特点，作出图20 中 ABC的像．（ 4） A′ O′是 AO 在平面镜中成的像，如图21，请画出平面镜的地址．A’AO’O 图 18图19图20图219、（ 1）如图 22 所示， O′是 O 在平面镜中成的像，请在图中画出平面镜，并依照平面镜成像特点画出物体AB 在该平面镜中成的像．（2）如图 23， S 是一发光点， L 是由 S 发出的其中一条光辉， S′是 S 在平面镜中的像，确定平面镜的位置，并完成光路图．（ 3）已知点光源 A 和它发出的两条光辉经平面镜反射后的两条反射光辉，试在图24 中画出此平面镜的位置．1210、（ 1）如图 25 所示， S 点为平面镜前跳棋子的地址，S′点为跳棋子的像的地址，P 为人眼的地址，请在图 24 图 22 23图中完成人眼在 P 点看到两个跳棋子的光路图．（ 2）如图 26 所示， A 是人眼的地址， S′是人眼睛在平面镜 B 前看到的烛焰像上的一点．请在图中作出像点 S′对应的发光点S，并画出人眼看到像点S′的光路图（画一条入射光辉和反射光辉即可）．（ 3）如图 27 所示， S′为发光点 S 在平面镜 MN 中的像，若 S 发出的一条光辉SO 经平面镜反射后过 P 点，请在图中找出发光点S 的地址，并完成光路．图 27图 25图 2611、（ 1） A、 B 为某一发光点 S 发出的光辉经平面镜 MN 反射后的两条反射光辉，如图28 所示．试作出这两条反射光辉的入射光辉，并确定发光点的地址．（ 2）如图 29 所示，请你画出点光源S 发出的两条光辉经平面镜反射后的反射光辉．（ 3）如图 30 所示，平面镜上方有一竖直挡板P， AB 和 CD是挡板左侧的发光点S 经过平面镜反射后的两条反射光辉，请在图上作出发光点S．（要求留下作图印迹）图 28图29图3012、（ 1）如图 31 所示， S 是平面镜前一发光点， A 是平面镜前的一点，求作一条从S 点发出经平面镜反射后恰好经过 A 点的光辉．（ 2）画出图32 中 S 发出的光辉经平面镜反射后过P 点的光路．（ 3）在图 33 中作出人看到球的光路图．12图 31 图 32 图 3313、（ 1）如图 34 所示，小强在 A 点经过平面镜可以看到 B 物体．画出：① B 物体在平面镜中的像B′．②小强在 A 点经过平面镜看到 B 物体的光路图．（ 2）如图 35 所示，竖直方向悬挂一平面镜，PQ为平面镜两端点，平面镜前站立一人，假设人眼处于S 地址，试在右侧光屏上标出人经过平面镜所能观察的范围Q1Q2，并画出光路图．（ 3）如图 36， B 为地道中的一堵墙，墙的左侧有一激光器（图中未画出），它发出一束激光经平面镜MN 反射后恰好经过 A 点，请依照平面镜成像特点画出一条切合要求的入射光辉和反射光辉．图 34 图 35 图 3614、（ 1）如图 37 所示小英到鞋店去买鞋，她站在镜子MN 前看自己穿着新鞋的奏效．画出代表着新鞋的点A在平面镜（2）如图 38 所示 AB 是水边的一物体，请作出它由水面形成的像．图37图 3815、（ 1）如图 39 所示，发光点 S 在平面镜 MN 中的像为 S1，当平面镜转过必然角度后，它的像为S2，请你利用平面镜成像特点，画出转动后平面镜的大体地址．（ 2）如图 40 所示，有一平面镜镜面与水平桌面订交成45°夹角，此时一小球沿与水平桌面向平面镜滚去，请在图中画出小球在平面镜中所成像运动的大体路径．5 / 1216、车内有一块竖直放置的玻璃板，如图41（甲）所示，车内一乘客经过玻璃板能看到左侧车窗外路旁树图 39 图 40的像．如图 41（乙）是某时辰乘客的眼睛、玻璃板和左侧树地址的简化图，图中眼睛和树用黑点代表．在图 41（乙）中画出此时辰树在玻璃板中的像．图 41 乙甲17、楼梯拐角的墙上装了一块镜子（如图42 所示），方便同学们平常整理仪容的同时，也能更好地在节电的情况下经过光的反射，对楼道进行照明（光能反射到 A 点）．画出（ 1）灯 S 在镜中的像S′．（ 2）灯 S 发出的光经过镜子反射到 A 点的径迹．（保留作图印迹）18、试在图 43 中画出钟表两指针像的地址．图 42 图 4319、问题解决题：小明家的厨房以以下列图（所给图 44 为俯视图），由于太暗，小明就找了 2 块平面镜，并固定在墙上，使从窗户射进的光辉照亮煤气灶．请你完成这个光路图，并在图中标出光路中各入射角的度数．6 / 12图 44四、光的折射作图20、 (1) 一束光辉从空气斜射向水面O 点时发生了折射现象，请在图45 中作出折射光辉的大体方向．(2)完成如图 46 所示的光路图，画出折射光辉的大体方向．(3)如图 47 所示，依照光的折射特点，画出光辉从玻璃到空气的折射光辉．(4) 如图 48 中， OA′是光辉AO 的折射光辉，请在图中大体画出入射光辉BO 的折射光辉．图45图 46 图 47 图 4821、请画出图49 中光辉从空气中入射到不同样样形状玻璃砖的圆满光路图.图4922、（ 1）如图 50，空气中有一发光点S，发出的一条射向水中的光辉，在水面发生折射后经过点P，请你在如图中大体作出入射光辉和折射光辉。

图 1 图2 光学作图专题一、小孔成像：①原理：光沿直线传播②像和物体的形状相似，像相对于物体上下、左右颠倒，像的形状跟小孔的形状无关。

小明同学根据课本中的“试一试”用易拉罐做小孔成像实验：请在图1中做出蜡烛AB 的像A'B'；2009年夏季，中国出现了日食奇观．小华借助小孔成像实验装置对“”形太阳进行观察，纸盒上扎有圆形小孔，则她在半透明光屏上看到像的形状是( )二、光的反射折射作图：①入射角、反射角和折射角都指的是与法线的夹角②光在介质里速度越快，则对应的角度越大（v 空气＞v 水＞v 玻璃）。

三、平面镜成像图平面镜成像特点：①虚像；②像与物等大；③像与物到镜面的距离相等；④像与物的连线与镜面垂直,像和物关于平面镜对称。

平面镜成像原理作图：①首先确定像点：像在物体实际位置的上方②折射光线的反向延长线相交于虚像点③人眼看到的是物体的像，是物体发出的入射光线的折射光线进入人的眼睛。

小结：光学综合作图的方法: （1）弄清光线的传播方式（2）确定像点的位置，弄清成像的原理：①若是平面镜成像：像和物关于平面镜对称；入射光线的反向延长线相交于虚像点②若是折射，则折射光线的反向延长线相交于虚像点 完成下列各光路图如图5所示，AO 为入射光线，OB 为反射光线，请在图上画出平面镜位置。

如图6所示，S 为发光点，S ’为它在平面镜中的虚像。

请在图上画出平面镜位置。

请用对称法画出图7中物体在平面镜中的像。

图5图6ABABABAB图7如图8所示，AB是由点光源S发出的一个入射光线，CD是由S发出的另一条入射光线的反射光线，请在图中画出点光源S点的位置。

如图9所示，S是平面镜前一点光源，请在图中画出能在平面镜中看到S点的像的范围。

如图10所示，太阳光与水平面成60°角，要利用平面镜使太阳光沿竖直方向照亮井底，请通过作图确定平面镜的位置，镜面与水平面所成角的度数应等于____。

图8 图9 图10 图11如图11所示，S是平面镜前一发光点，A是平面镜前的一点，求作一条从S点发出经平面镜反射后刚好通过A点的光线。

初中光作作图大全一、小孔成像1、请在图中做出蜡烛AB经过小孔所成的像A'B'．2、如图所示，物体AB 通过小孔会在光屏上形成一个像，称为小孔成像现象，请画出物体AB 在光屏上所成的像，并判断所成像的性质。

参考答案1、答案如图：2、答案如图：倒立的实像，若像距大于物距，则成放大的像；若像距等于物距，则成等大的像；若像距小于物距，则成缩小的像。

二、影子的形成1、如图，画出光源S 发出的光线经过墙壁时，在地面上产生的影子，并在影子区域打上阴影2、点光源S 表示路灯，AB 箭头表示小鸟，画出灯光下飞行的小鸟在地面上的影子A′B′．3、如图，路灯下站着小明和小红两人，请根据小明和小红的影长，标出图中路灯灯泡S 的位置，要求画出光路图．参考答案1、答案如图：2、答案如图：3、答案如图：三、光的直线传播其它问题1、室内一盏电灯通过木板隔墙上的两个小洞，透出两条细小光束（如图．请根据这两条光束的方向确定室内电灯的位置（保留作图痕迹）．2、如图为“坐井观天”的示意图，设点E为青蛙的眼睛，请利用光的直线传播知识画出它能看到天空的范围（画出光路示意图）．3、成语“凿壁偷光”，是指西汉匡衡凿穿墙壁引邻家之烛光读书一事（如图所示）.其原理可简化成如图乙所示的模型：S为邻家烛焰，ABCD衡在厚墙壁上凿穿的方形孔洞，请作出邻家蜡烛S 在匡衡家照亮的范围（用阴影线表示），完成相应光路图．参考答案1、答案如图：2、答案如图：3、答案如图：四、光的反射基础1、画出图中入射光线经两面平面镜反射的反射光线，并标出入射角、反射角的大小。

2、在图中，根据给出的入射光线AO画出反射光线OB ，并标出反射角及其度数。

3、在图中，根据给出的反射光线OB画出入射光线AO ，并标出入射角及其度数．4、如图所示，一束太阳光射到竖直的玻璃幕墙上，请作出其反射光线．5、如图所示，一束光线与水平方向成60°角，请你放置一块平面镜使它的传播方向变为水平向右，画出平面镜的位置，并标出反射角的度数。

光的直线传播1．如图所示，在路灯（A点表示）的照射下，地面上出现了小树BC的影子BD，请根据光的直线传播知识画图确定点D的位置。

2．如图所示，S为点光源，画出图中物体AB在白纸板上影子A′B′的位置。

3．如图所示，根据两人的影子画出光路图，找到光源S的位置。

4．如图所示，人眼处于S点位置，P、Q为不透光的挡板，试作出人眼通过P、Q之间的缝隙能看到挡板右侧最大范围的光路图。

5．“井底之蛙”这个成语大家都很熟悉。

请你根据所学知识画图说明为什么“坐井观天，所见甚小”。

（A点代表没有水的枯井底部青蛙所在位置，用阴影表示青蛙能够看到天的范围）6．洋洋同学用“可乐瓶”做小孔成像实验，实验装置如图所示，请在图中的半透明纸上画出蜡烛AB 的像A′B′。

（保留作图痕迹）光的反射19．请在图中画出入射光线相应的反射光线。

2．在图中，根据给出的入射光线AO画出反射光线OB，并标出反射角的度数。

3．在图中根据平面镜成像特点作出物体AB在平面镜中所成的像A'B'。

4．如图所示，一束阳光经平面镜反射后能竖直照射井底，请画出平面镜所处的位置，并标出反射角度数。

5．如图，我国敦煌的塔式光热电站通过平面镜把太阳光反射后会聚到吸热塔，其中某束光的传播路径如图所示，在图中画出平面镜的位置。

6．小明的乒乓球掉到沙发下，小明同学借助平面镜反射灯光找到了乒乓球。

图中已标示了入射光线与反射光线等，请在图中适当位置画出平面镜，并标出镜面与水平方向的夹角大小。

7．图中的两条光线是由同一点光源S发出经平面镜反射后形成的，请完成光路图并确定光源S的位置。

8．A、B为某一发光点S发出的光线经平面镜MN 反射后的两条反射光线，如图所示，试作出这两条反射光线的入射光线，并确定发光点的位置。

9．如图所示的A、C两点中，一个是发光点，另一个是该发光点在平面镜中的像，请画出平面镜所在的位置，并画出从发光点发出的一条经平面镜反射后过B点的光线。

10．画出经图示平面镜组（两镜面互相垂直）反射后的反射光线。

光学作图（附答案）光学作图类型主要包括光的反射作图、平面镜成像作图、光的折射作图.方法技巧：（1）光的反射现象中，任知入射光线、反射光线和反射面三个要素中的两个，就可以利用光的反射规律画出第三个要素；（2）平面镜成像作图：方法是根据平面镜成像规律，即物像关于平面镜对称，反射光线的反向延长线过像点等知识作图；（3）在光的折射作图中，判断是折射角大还是入射角大的方法：光速大的介质所在光线与法线夹角大；（4）作图时要注意线的虚实，箭头的方向.反向延长线、作对称的垂线和法线都要用虚线，箭头的方向是指向被观察者的眼睛.02专题训练］J类型1光的反射作图1.（汕尾中考）在图中画出反射光线并标出反射角.................Z/Z/Z///////O2.（徐州中考）如图所示，一束太阳光射到竖直的玻璃幕墙上，请作出其反射光线.3.潜望镜中两块平面镜平行放置与水平方向成45°夹角，已知一条沿水平方向的入射光线，作出光在潜望镜中的光路.4.A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图所示，试作出这两条反射光线的入射光线，并确定发光点的位置.M N类型2平面镜成像作图5.根据平面镜成像特点，在图中画出烛焰上A点在平面镜中所成的像A’ .&nu6.（遵义中考）小芸家在装修房子时，为了美观，在客厅的天花板上安装了一块平面镜，如图所示，请在图中画出物体AB在平面镜中所成的像.7.如图所示，。

是O在平面镜―窑画出平面镜的位置，并画出线段AB在该平面镜中的像.8.如图所示，发光点S发出的某光线经平面镜反射后，反射光线恰好经过A点，请在图中画出这条光线.•s•A类型3光的折射作图9.（泰安中考）如图，请作出AB入射光线由空气斜射入水中后折射光线的大致方向./空气10.（丹东中考）如图所示，在平静的湖边有一盏路灯标记为S,潜水爱好者在水下E 处看到路灯的像为S’.请画出水下E处的人看到路灯S的光路图，并根据平面镜成像特点画出路灯S通过水面所成的像A• S'• s空气水11.（茂名中考）如图为一等腰直角三棱镜，一束光垂直AB边入射，从AC边射出三棱镜，请画出光线经过三棱镜的光路图.射光线和该反射光线射出水面后的折射光线的大致方向.u 空气d .. ........... … …13.（黄冈中考）小宇的妈妈喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小宇想让室外太阳光照射到盆中花上的B处，如图.请你在图中把光路补充完整并过A点画出放置的平面镜.14 .（大庆中考）如图所示，竖直方向悬挂一平面镜，尸。

《光学作图专题》一、光的直线传播作图1、请在图1、2中作出蜡烛AB在屏上所成的像A’B’（要求标出A’、B’）．2、（1）如图3所示，画出点光源S照在不透明物体AB上在光屏MN上出现的影子．（2）如图4点A处有一电灯，画出立杆BC在地面上的影子．（3）如图5，路灯下站着小明和小红两人，请根据小明和小红的影长，标出图中路灯灯泡S的位置，要求画出光路图．3、（1）如图6，用作图的方法，表示人眼所能看到的档板右侧范围大小，并在此范围中打上阴影线．（2）如图7“坐井观天，所见甚小”，请在图中用光路图作出井底之蛙“观天”的最大范围（井中没有水）（3）如图8甲所示，一束平行太阳光垂直水平地面MN射下，A为小铁球．标出小铁球A在图8甲中位置时，其影子A′在地面MN上的位置（用点表示即可）；若小球在竖直平面内沿图中圆形虚线轨迹运动，请在图8乙框中画出小球的影子在地面上运动的轨迹．图3 图4 图5图1图2二、光的反射作图4、在图9中，根据反射光线OB画出入射光线AO，并标出入射角．5、（1）一束光线射到某平面镜上，使其沿水平方向传播，如图10所示．请在答题卡中画出所需平面镜的位置并标出入射角i和反射角r.（2）如图11所示，小华想利用一块平面镜使此时的太阳光坚直射入井中．请你通过作图标出平面镜的位置，并在图中标出反射角的度数．（3）如图12所示，小聪通过平面镜看到了小猫要偷吃鱼．请你在图中用箭头标出小聪看到小猫偷吃鱼时光的传播方向，并画出平面镜的位置．6、（1）如图13所示，小张喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小张想让室外太阳光照射到盆中花上的B处．请你在图中把光路补充完整并画出过A点放置的平面镜．（2）如图14所示，A、B是镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中利用反射规律标出点光源S和像点S′的位置，并完成反射光路图．图9图10图11图12图13图147、（1）如图15所示，请画出入射光线AO经多次反射后的出反射光线．（2）如图16所示，利用两块平面镜可以制作一个潜望镜．如果一束光水平射入潜望镜镜口，它将经过怎样的路径射出？请画出其光路图．（3）自行车尾灯的结构如图17所示，夜晚，当有光照射到尾灯时可起到明显警示作用．试画出图中这两条光线的反射光线．三、平面镜成像作图8、（1）如图18所示，根据平面镜成像特点，作出物体AB在平面镜MN中的像．（2）根据图19平面镜成像特点，AB像已作出，试作出AB实物图．（3）根据平面镜成像特点，作出图20中ABC的像．（4）A′O′是AO在平面镜中成的像，如图21，请画出平面镜的位置．9、（1）如图22所示，O′是O在平面镜中成的像，请在图中画出平面镜，并根据平面镜成像特点画出物体AB在该平面镜中成的像．（2）如图23，S是一发光点，L是由S发出的其中一条光线，S′是S在平面镜中的像，确定平面镜的位置，并完成光路图．（3）已知点光源A和它发出的两条光线经平面镜反射后的两条反射光线，试在图24中画出此平面镜的位置．图15图16图17O’O 图18图19图20图2110、（1）如图25所示，S点为平面镜前跳棋子的位置，S′点为跳棋子的像的位置，P为人眼的位置，请在图中完成人眼在P点看到两个跳棋子的光路图．（2）如图26所示，A是人眼的位置，S′是人眼睛在平面镜B前看到的烛焰像上的一点．请在图中作出像点S′对应的发光点S，并画出人眼看到像点S′的光路图（画一条入射光线和反射光线即可）．（3）如图27所示，S′为发光点S在平面镜MN中的像，若S发出的一条光线SO经平面镜反射后过P 点，请在图中找出发光点S的位置，并完成光路．11、（1）A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图28所示．试作出这两条反射光线的入射光线，并确定发光点的位置．（2）如图29所示，请你画出点光源S发出的两条光线经平面镜反射后的反射光线．（3）如图30所示，平面镜上方有一竖直挡板P，AB和CD是挡板左侧的发光点S经过平面镜反射后的两条反射光线，请在图上作出发光点S．（要求留下作图痕迹）12、（1）如图31所示，S是平面镜前一发光点，A是平面镜前的一点，求作一条从S点发出经平面镜反射后刚好通过A点的光线．（2）画出图32中S发出的光线经平面镜反射后过P点的光路．（3）在图33中作出人看到球的光路图．图22图23图24图25图26图27图28图29图3013、（1）如图34所示，小强在A点通过平面镜可以看到B物体．画出：①B物体在平面镜中的像B′．②小强在A点通过平面镜看到B物体的光路图．（2）如图35所示，竖直方向悬挂一平面镜，PQ为平面镜两端点，平面镜前站立一人，假设人眼处于S 位置，试在右侧光屏上标出人通过平面镜所能观察的范围Q1Q2，并画出光路图．（3）如图36，B为隧道中的一堵墙，墙的左侧有一激光器（图中未画出），它发出一束激光经平面镜MN反射后恰好经过A点，请根据平面镜成像特点画出一条符合要求的入射光线和反射光线．14、（1）如图37所示小英到鞋店去买鞋，她站在镜子MN前看自己穿着新鞋的效果．画出代表着新鞋的点A在平面镜（2）如图38所示AB是水边的一物体，请作出它由水面形成的像．15、（1）如图39所示，发光点S在平面镜MN中的像为S1，当平面镜转过一定角度后，它的像为S2，请你利用平面镜成像特点，画出转动后平面镜的大致位置．（2）如图40所示，有一平面镜镜面与水平桌面相交成45°夹角，此时一小球沿与水平桌面向平面镜滚去，请在图中画出小球在平面镜中所成像运动的大致路径．图31图32图33图34图35图36图37图3816、车内有一块竖直放置的玻璃板，如图41（甲）所示，车内一乘客通过玻璃板能看到左侧车窗外路旁树的像．如图41（乙）是某时刻乘客的眼睛、玻璃板和左侧树位置的简化图，图中眼睛和树用黑点代表．在图41（乙）中画出此时刻树在玻璃板中的像．17所示），方便同学们日常整理仪容的同时，也能更好地在节电的情况下通过光的反射，对楼道进行照明（光能反射到A 点）．画出（1）灯S 在镜中的像S ′．（2）灯S 发出的光经过镜子反射到A 点的径迹．（保留作图痕迹）18、试在图43中画出钟表两指针像的位置．19、问题解决题：小明家的厨房如图所示（所给图44为俯视图），由于太暗，小明就找了2块平面镜，并固定在墙上，使从窗户射进的光线照亮煤气灶．请你完成这个光路图，并在图中标出光路中各入射角的度数．图39 图40 图41图42 图43四、光的折射作图20、(1) 一束光线从空气斜射向水面O点时发生了折射现象，请在图45中作出折射光线的大致方向．(2) 完成如图46所示的光路图，画出折射光线的大致方向．(3) 如图47所示，根据光的折射特点，画出光线从玻璃到空气的折射光线．(4) 如图48中，OA′是光线AO的折射光线，请在图中大致画出入射光线BO的折射光线．21、请画出图49中光线从空气中入射到不同形状玻璃砖的完整光路图.22、（1）如图50，空气中有一发光点S，发出的一条射向水中的光线，在水面发生折射后经过点P，请你在如图中大致作出入射光线和折射光线。
