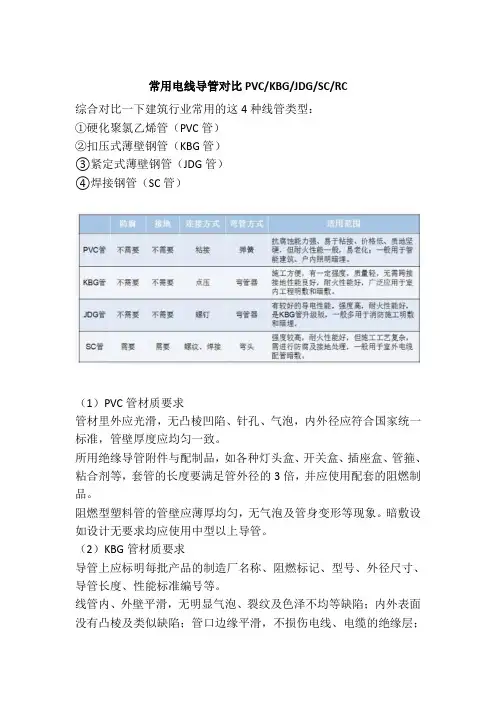

常用电线导管对比PVC/KBG/JDG/SC/RC综合对比一下建筑行业常用的这4种线管类型：①硬化聚氯乙烯管（PVC管）②扣压式薄壁钢管（KBG管）③紧定式薄壁钢管（JDG管）④焊接钢管（SC管）（1）PVC管材质要求管材里外应光滑，无凸棱凹陷、针孔、气泡，内外径应符合国家统一标准，管壁厚度应均匀一致。

所用绝缘导管附件与配制品，如各种灯头盒、开关盒、插座盒、管箍、粘合剂等，套管的长度要满足管外径的3倍，并应使用配套的阻燃制品。

阻燃型塑料管的管壁应薄厚均匀，无气泡及管身变形等现象。

暗敷设如设计无要求均应使用中型以上导管。

（2）KBG管材质要求导管上应标明每批产品的制造厂名称、阻燃标记、型号、外径尺寸、导管长度、性能标准编号等。

线管内、外壁平滑，无明显气泡、裂纹及色泽不均等缺陷；内外表面没有凸棱及类似缺陷；管口边缘平滑，不损伤电线、电缆的绝缘层；KBG钢管应内外壁镀锌层应光亮、均匀，无破损脱落。

管材壁厚、内外直径应均匀。

（3）JDG管材质要求型号规格符合设计要求管材表面有明显不脱落的产品标识。

金属内外壁镀层均匀完好无剥落、锈蚀等现象。

管材连接套管及其金属附件内外壁表面光洁无毛刺、飞边、砂眼、气泡、裂纹、变形等缺陷。

管材连接套管及其金属附件壁厚均匀管口边缘平整光滑,紧定螺钉符合产品设计要求螺纹整齐光滑配合良好。

管材壁厚、内外直径应均匀。

（4）SC管材质要求钢导管无压扁，内壁光滑。

焊缝均匀，无劈裂、砂眼、棱刺和凹扁现象。

导管无严重锈蚀。

锁紧螺母外形完好无损，丝扣清晰，无翘曲变形。

导管的管径、壁厚及均匀度。

1、连接方式KBG管为扣压式，JDG管为紧定式。

2、壁管厚度KBG管的管壁厚度，Φ16、Φ20mm的为1.0mm，Φ25、Φ32、Φ40mm 的为1.2mm。

JDG管分为两型，标准型Φ20、Φ25、Φ32、Φ40mm的均为21131.6mm，普通型Φ16、Φ20、Φ25mm，管壁厚度为1.2mm。

3、名称不同JDG为紧定式镀锌薄壁电线管。

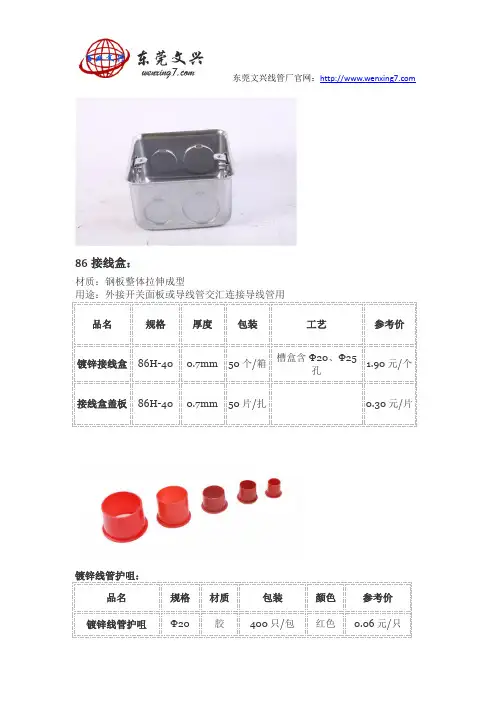

东莞文兴线管厂官网：86接线盒：材质：钢板整体拉伸成型用途：外接开关面板或导线管交汇连接导线管用品名规格厚度包装工艺参考价镀锌接线盒86H-40 0.7mm 50个/箱槽盒含Φ20、Φ25孔1.90元/个接线盒盖板86H-40 0.7mm 50片/扎0.30元/片镀锌线管护咀：东莞文兴线管厂官网： 镀锌线管护咀Φ25胶200只/包红色0.08元/只镀锌线管护咀Φ32胶100只/包红色0.10元/只镀锌线管弯管器：东莞文兴线管厂官网：品名规格材质包装长度*厚度参考价镀锌线管弯头Φ20镀锌500只/包 1.0mm*135mm 0.64元/只镀锌线管弯头Φ25镀锌500只/包 1.0mm*170mm 1.10元/只镀锌线管弯头Φ32镀锌200只/包 1.2mm*200mm 1.65元/只镀锌线管弯头Φ40镀锌100只/包 1.2mm*300mm 2.90元/只镀锌线管弯头Φ50镀锌50只/包 1.2mm*370mm 4.70元/只东莞文兴线管厂官网：铜杯臣规格参数：东莞文兴线管厂官网： 铜杯臣Φ32金属自定义金色****镀锌线管吊钩：镀锌钢吊钩又名“龙骨”分为厚型和薄型，薄的只有Φ20钢吊钩才有，为非标，用于辅助较薄的Φ20镀锌穿线管，其他厚的都为标准国标。

品名规格材质包装颜色壁厚参考价镀锌钢吊钩Φ20热镀锌2000只/包银色厚、薄0.30元/厚、0.24元/薄镀锌钢吊钩Φ25热镀锌2000只/包银色厚0.33元/只镀锌钢吊钩Φ32热镀锌1000只/包银色厚0.44元/只镀锌钢吊钩Φ40热镀锌500只/包银色厚0.37元/只镀锌钢吊钩Φ50热镀锌500只/包银色厚0.75元/只东莞文兴线管厂官网：东莞文兴线管厂官网：东莞文兴线管厂官网： 镀锌线管直接规格：品名规格材质包装颜色普通/价格加厚/价格加长/价格铁直接（明装）Φ20镀锌铁1000只/包银色0.21/只~0.36元/只铁直接（明装）Φ25镀锌铁1000只/包银色0.30/只~0.47元/只铁直接（明装）Φ32镀锌铁500只/包银色0.36/只~ ~铁直接（明装）Φ40镀锌铁200只/包银色~ 1.30/只~铁直接（明装）Φ50镀锌铁200只/包银色~ 1.60/只~品名规格材质包装颜色参考价内牙直接Φ20镀锌1000只/包银色0.44元/只内牙直接Φ25镀锌1000只/包银色0.57元/只内牙直接Φ32镀锌500只/包银色0.80元/只东莞文兴线管厂官网：U型管码又称“单边管码”用于直径28mm线棒精益管固定于木板上，采用1.5mm 冷轧板工序冲压经过打磨烤漆镀烙或电涌表面处理制成，颜色有亮锌黑色，敷设固定镀锌穿线管而用。

KBG管/JDG管规格是多少
当今，KBG管和JDG管以其施工方便、综合造价便宜、性能优越、规格、产品配套齐全等优点，在建筑电气工程中被广泛应用，JDG管和KBG管这两种管类可是不同的，不要混淆使用，否则严重影响工程质量。

KBG管/JDG管规格有哪几种：
KGB管壁厚与JDG有很大区别，JDG除了16的管壁厚为1.2以外，其余全部为1.6。

KGB管壁厚和管大小有关。

大于16的也有1.2的，更有的1.0的也有的。

KBG管规格有16mm、20mm、25mm、32mm、40mm、50mm（单位：毫米）。

JDG管优点：
1、优质钢材，双面镀锌，经精密焊接加工而成，属新型电线管。

2、内外壁镀锌，有良好的防腐性能。

3、内外壁光滑，无毛刺，穿线时不易破坏电线绝缘层。

4、施工的便捷性、连接方式是紧定式，一般通过现场技术交底，普通作业人员均可操作。

KBG管特点：
1、KBG管重量较轻：在确保一定强度的前提条件下，缩减管壁厚度，给工程施工、装置、装卸和转移带来极大的便利。

2、KBG管道配件价格低：用厚壁取代厚壁，节约钢材，大幅度降低了单位长度管道配件的价钱，降低了工程项目成本。

3、KBG管的结构简洁：用新式扣式对接取代传统的螺纹对接或焊接结构，确保管壁杰出的导电性，无需任何桥接。

省掉了各类施工材料和工程施工过程，简单化了工程施工，提升了工作的效率。

既促进了工程进度，又节约了工程施工成本。

4、KBG管路施工安全：管路工程施工无需焊接设备，使施工工地不产生明火，
排除火灾事故风险，确保施工工地施工安全。

KBG管与‎J DG管区‎别当今，KBG管与‎J DG管以‎其施工便捷‎、综合比价便‎宜、性能优越、规格齐全、产品配套等‎优点，在1kv及‎以下建筑电‎气工程中得‎意广泛应用‎。

但是，这两种类型‎的薄壁钢导‎管在建材市‎场上和工程‎使用中，存在有称谓‎混淆、真伪皆存、施工工艺混‎乱等现象，严重影响电‎线配管工程‎质量。

现将这两类‎钢导管主要‎特征作简要‎比较，进而阐明工‎程质量控制‎要点与质量‎通病防治措‎施，谨呈同行参‎考。

1. KBG管与‎J DG管的‎特征1.1KBG管‎1.1.1KBG管‎本体套接扣压式‎薄壁钢导管‎，简称KBG‎管。

导管采用优‎质冷轧带钢‎，经高频焊管‎机组自动焊‎缝成型、双面镀锌而‎制成。

管材壁厚均‎匀，卷焊圆度高‎，与管接头公‎差配合好，焊缝小而圆‎顺，管口边缘平‎滑。

有Φ16、Φ20、Φ25、Φ32、Φ40五种‎规格，管壁厚度分‎别为1mm‎或1.2mm，祥见表1。

导管出厂长‎度均为4m‎。

表1 KBG管规‎格尺寸（mm）规格Φ16 Φ20 Φ25 Φ32 Φ40外径D 16 20 25 32 40壁厚d 1.0 1.0 1.2 1.2 1.21.1.2接头与连‎接方式1.1.2.1接头（1）直管接头，供管路直线‎段的管与管‎之间的连接‎。

接头的管内‎径与导管外‎径相匹配，接头中间有‎一道深度与‎导管壁厚一‎致的凹槽。

（2）弯管接头，供管路弯曲‎段管与管之‎间的连接。

弯管接头采‎用优质管材‎经滚压成型‎，为90°弯曲。

有四倍弯、六倍弯两种‎，其弯曲半径‎分别是管径‎的4倍、6倍。

（3）螺纹接头，供管与盒之‎间的连接。

接头中间有‎一道深度与‎导管壁厚一‎致的凹槽，接头与导管‎连接的一端‎，同于直管接‎头，接头与盒连‎接的一端，其内壁加工‎有螺纹丝扣‎，外廓呈六边‎形，并配有一个‎爪形螺母。

1.1.2.2连接方式‎（1）管与管连接‎：直接将导管‎插入直管接‎头或弯管接‎头，用套接扣压‎器在连接处‎施行扣压即‎可。
