51单片机流水灯实验报告51单片机流水灯实验报告引言：51单片机是一种常用的微控制器，广泛应用于各种电子设备中。
流水灯实验是学习单片机编程的基础实验之一，通过控制多个LED灯的亮灭顺序，可以了解单片机的基本原理和编程方法。
一、实验目的本实验旨在通过使用51单片机，设计并实现一个简单的流水灯电路，加深对单片机原理的理解，掌握基本的单片机编程方法。
二、实验原理51单片机是一种8位微控制器，具有强大的功能和广泛的应用。
流水灯实验中，我们需要控制多个LED灯的亮灭顺序，通过编写程序，将指令发送给单片机，控制LED灯的亮灭。
三、实验器材1. 51单片机开发板2. LED灯若干3. 面包板4. 连接线四、实验步骤1. 将51单片机开发板连接到电脑上，打开开发板的编程软件。
2. 在编程软件中，新建一个工程，选择适合的单片机型号。
3. 编写程序，设置相应的引脚为输出模式，并配置流水灯的亮灭顺序。
4. 将单片机开发板与面包板连接，将LED灯连接到相应的引脚上。
5. 将编写好的程序下载到单片机中。
6. 打开电源，观察LED灯的亮灭顺序是否符合预期。
五、实验结果与分析经过实验，我们成功地实现了一个简单的流水灯电路。
LED灯按照设定的顺序亮灭，形成了流水灯的效果。
通过调整程序中的指令顺序，我们可以改变LED灯的亮灭顺序，实现不同的流水灯效果。
六、实验心得通过这次实验，我对51单片机的原理和编程方法有了更深入的了解。
流水灯实验是一种简单但基础的实验，通过实际操作和编程，加深了我对单片机的理解和掌握。
在实验过程中，我遇到了一些问题，如LED灯连接错误、程序逻辑错误等，但通过仔细检查和调试，最终成功解决了这些问题。
这次实验让我更加熟悉了单片机的应用，为以后更复杂的项目打下了基础。
七、实验拓展在掌握了基本的流水灯实验后，我们可以进一步拓展实验内容。
例如，可以增加控制开关，实现对流水灯的启停控制；可以设计不同的流水灯效果，如闪烁、变速等；还可以与其他传感器、模块进行组合，实现更多功能和效果。
一、实验目的1. 掌握电子电路板的基本制作流程，包括电路设计、元件焊接、电路调试等。
2. 熟悉流水灯电路的工作原理，理解其电路设计及编程方法。
3. 提高动手能力和电子电路分析能力。
二、实验原理流水灯电路是一种常见的电子电路，通过单片机或其他控制器控制LED灯的依次点亮和熄灭，形成流水效果。
本实验采用51单片机作为控制器，通过编写程序控制LED灯的亮灭顺序，实现流水灯效果。
三、实验器材1. 51单片机实验板2. LED灯8个3. 电阻（220Ω）8个4. 接线端子5. 编程器6. 电源7. 焊接工具四、实验步骤1. 电路设计根据实验要求，设计流水灯电路原理图。
电路主要由51单片机的P0口输出，连接8个LED灯和8个220Ω电阻组成。
电阻起到限流作用，保护LED灯不被烧毁。
2. 元件焊接根据电路原理图，将元件焊接在实验板上。
注意焊接顺序和焊接质量，确保电路连接正确。
3. 编程使用编程器将编写好的程序烧录到51单片机中。
程序主要实现以下功能：- 初始化P0口为输出模式；- 设置延时函数，控制LED灯的点亮和熄灭时间；- 循环控制P0口的值，实现LED灯的流水效果。
4. 电路调试连接电源，观察LED灯的流水效果。
若流水效果不理想，检查电路连接是否正确，调整延时函数参数，直至达到预期效果。
五、实验结果与分析实验成功制作了一块流水灯电路板，实现了LED灯的流水效果。
实验过程中，遇到以下问题：1. 电阻值选择不当，导致LED灯亮度不稳定。
2. 焊接过程中，个别焊点虚焊，导致电路连接不良。
针对以上问题，采取以下措施：1. 调整电阻值，使LED灯亮度均匀。
2. 重新焊接虚焊点，确保电路连接良好。
六、实验总结通过本次电路板流水灯实训，掌握了以下知识和技能：1. 电子电路板的基本制作流程。
2. 流水灯电路的工作原理及编程方法。
3. 电子元件焊接技巧和电路调试方法。
本次实验提高了自己的动手能力和电子电路分析能力，为以后的学习和工作打下了基础。
单片机流水灯实验总结引言：单片机流水灯实验是学习嵌入式系统和单片机基础的重要实践环节。
通过设计和搭建流水灯电路，我们可以深入理解单片机的工作机制和时序控制。
本文将总结我在流水灯实验中的心得体会，分享一些有关单片机流水灯设计的经验。
一、实验概述这个实验的目标是设计一个能够连续闪烁的流水灯电路，通过单片机的控制，实现一串灯按照固定的顺序不断亮灭的效果。
我们可以通过改变灯的亮灭时间和顺序，来获得不同的流水灯效果。
二、选材准备在进行单片机流水灯实验之前，我们需要准备一些基本的材料和工具。
首先，我们需要一块单片机开发板，最常用的是STC89C52系列的开发板，该开发板搭载了一颗51单片机。
此外，我们还需要准备串联的LED灯，该灯可以选择常见的5mm直径的LED灯，同时需要配备一定数量的适量电阻用于限流。
三、实验步骤1. 连接电路：首先，需要将电路图中的元件按照连接要求连接好，确保各个元件之间的连接无误且紧固可靠。
2. 编写程序：接下来，我们需要使用Keil等软件编写单片机的程序。
通过学习嵌入式C语言编程，我们可以控制单片机的输入输出，包括控制LED灯的亮灭。
3. 烧录程序：编写完程序后，需要借助烧录器将程序烧录到单片机中。
这样单片机才能按照我们设计的程序来控制灯的状态。
4. 调试与测试：当烧录完成后，可将单片机开发板上的电源与电源线连接，并打开开关，此时，流水灯便会开始闪烁。
通过观察流水灯的灯光变化，我们可以判断我们的程序是否正确。
四、实验心得通过进行单片机流水灯实验，我深刻体会到了嵌入式系统的编程和硬件设计的重要性。
在编写程序时，我们需要仔细思考流水灯的亮灭规律和顺序，以及每个灯亮灭的时间间隔。
这需要我们对嵌入式C语言的基本语法和单片机的时序控制有一定的理解。
另外，在实验过程中，我遇到了一些问题和挑战。
例如，如何控制灯的顺序和亮灭时间，如何调整程序的延时时间等。
在解决这些问题的过程中，通过查阅资料和与同学的讨论，我逐渐积累了解决问题的经验，并在实践中不断调试和优化程序。
《单片机原理及应用》基于51单片机实验箱的流水灯设计一、实验目的和要求1.掌握单片机基本资源使用。
2.掌握单片机电路原理图。
3.掌握单片机C语言软件开发以及试验箱使用。
二、实验内容和原理实验内容：1.绘制程序流程图并编写C语言程序2.在实验箱中进行测试，最后提交实验报告三、主要仪器设备Keil4软件、C51单片机实验箱。
四、操作方法与实验步骤4.1 题目要求使用单片机实验箱实现流水灯功能。
4.2 系统设计思路主程序中实现流水灯功能，时间单位采用500ms信号，作为实现流水灯的发光二极管和单片机的P1相连。
4.2 C程序编制（包含详细的文字和程序流程图）#include<intrins.h>#include<reg52.h>#define uchar unsiged char#define uint unsigned intvoid mDelay(uint Delay){int i;for(;Delay>0;Delay--)for(i=0;i<110;i++);}void main(){unsigned char a,i;While(1){a=0x01;for(i=0;i<8;i++){a=-crol-(a,1)P2=amDelay(500);}}4.3 测试分析（包含文字和图像叙述）在KeilC51软件软件中编写好程序并调试好后，连接单片机实验箱，实验结果如下：实验箱上连接的八个灯，每个灯间隔500ms的时间一个接一个的循环闪烁。
五、讨论和心得（不少于100字）通过此次实验，我不仅加深了对单片机理论的理解，将理论很好地应用到实际当中去，而且我还学会了如何去培养我们的创新精神，试验过程还是比较繁琐，但是还是完成了这次试验，使我对于理解单片机的基本原理更加深刻，将所学知识运用到实践中，在实践中发现问题，强化理论知识。
课程名称：单片机原理及应用实验项目名称（二）：定时计数器的应用—按钮控制LED灯四、实验目的和要求1.掌握单片机基本资源使用。
51单片机实验报告（共五则）第一篇：51单片机实验报告５１单片机实验报告实验一点亮流水灯实验现象 Leｄ灯交替亮,间隔大约１0ms。
实验代码#iｎclｕde 〈ｒeg51、ｈ> ｖoｉd Delay10ms(unsigned ｉnt c)；ｖoiｄｍain（）{）1（elihwﻩ{ ﻩP0= 0x00;Delａｙ10ｍｓ（5０)；；ｆｆx0 =0Pﻩﻩ;)０5(sm０1yaleDﻩ } } ｖoid Ｄelａy1０mｓ（unsigｎｅd ｉnt c){unｓｉｇned chaｒ a，ｂ;fｏr（；c>0;c-—)｛)——b;0〉b;83=b(rofﻩ{ ﻩﻩfoｒ(ａ=130；a〉０；ａ－-）;｝ﻩﻩ｝} 实验原理W W ｈi i ｌｅ（1)表示一直循环。
循环体内首先将P0 得所有位都置于零，然后延时约5 5 ０*10=500mｓ，接着 0 P0 位全置于 1 1，于就是 D LED 全亮了。
接着循环，直至关掉电源..延迟函数就是通过多个ｆｏr r 循环实现得。
实验 2 流水灯（不运用库函数）实验现象起初 led 只有最右面得那一个不亮,半秒之后从右数第二个ｌｅｄ也不亮了,直到最后一个也熄灭,然后 led 除最后一个都亮,接着上述过程 #ｉnｃludｅmａiｎ（）｛unｓignｅd cｈar LED;ＬEＤ = 0ｘfe；while(1){ ﻩ;ＤＥL = 0PﻩDｅlay1０mｓ(50);00x0 ＝= 0P(fiﻩ {;１〈〈 DEL = DＥLﻩ)ﻩ；eｆx0 = DELﻩ} ﻩ｝ﻩ} void Dｅlay10ｍｓ（ｕnsiｇned int ｃ）｛unsiｇｎed cｈaｒ a，b；foｒ(；ｃ＞0;c－—)｛)—-ｂ;0〉ｂ;8３=b(rofﻩ{ ﻩﻩﻩ;）--ａ;０>a;03１＝a（rｏfﻩ} ﻩ} ﻩ} 实验原理这里运用了Ｃ语言中得位运算符, , 位运算符左移, , 初始值得二进制为１111 1 １１0, 之后左移一次变成１111 1 １０0 0，当变成00000 0000 时通过 f if 语句重置 1 1 １１ 1 11110、延迟函数在第一个报告已经说出了，不再多说..实验 3 流水灯(库函数版)实验现象最开始还就是最右边得一个不亮,然后不亮得灯转移到最右边得第二个，此时第一个恢复亮度,这样依次循环.实验代码#ｉnｃｌude 〈reｇ5１、ｈ> ＃ｉｎclｕde 〈intrｉns、ｈ〉vｏid Ｄelaｙ10ｍｓ(unsignｅd int c）； voｉｄ maｉn（voiｄ)｛unsiｇned char ＬED;;EFx0 ＝ DEＬﻩ）1（eｌiｈwﻩ{ ﻩP0 = LED；；）05（sｍ01yaleDﻩﻩ；）1，DEＬ(_lorc_ = ＤELﻩ} ﻩ} void Dｅlay10ｍs(unsigneｄ in ｔ c){unsiｇnｅｄ cｈaｒａ, b；fｏr(；c〉0;ｃ——）{ ﻩｆoｒ(ｂ=38；b〉0；b—-）{ ﻩﻩ；)-—ａ;0〉a；0３1＝a(ｒｏｆﻩ} ﻩ｝｝实验原理利用头文件中得函数，_cro ｌ_(，), 可以比位操作符更方便得进行 2 2 进制得移位操作, , 比位操作符优越得就是，该函数空位补全时都就是用那个移位移除得数据, , 由此比前一个例子不需要f if 语句重置操作..数码管实验实验现象单个数码管按顺序显示０-９与 A-F。

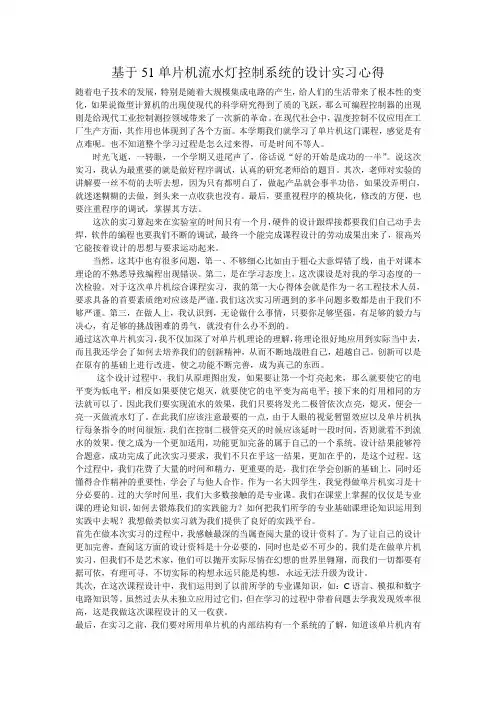

基于51单片机流水灯控制系统的设计实习心得随着电子技术的发展，特别是随着大规模集成电路的产生，给人们的生活带来了根本性的变化，如果说微型计算机的出现使现代的科学研究得到了质的飞跃，那么可编程控制器的出现则是给现代工业控制测控领域带来了一次新的革命。
在现代社会中，温度控制不仅应用在工厂生产方面，其作用也体现到了各个方面。
本学期我们就学习了单片机这门课程，感觉是有点难呢。
也不知道整个学习过程是怎么过来得，可是时间不等人。
时光飞逝，一转眼，一个学期又进尾声了，俗话说“好的开始是成功的一半”。
说这次实习，我认为最重要的就是做好程序调试，认真的研究老师给的题目。
其次，老师对实验的讲解要一丝不苟的去听去想，因为只有都明白了，做起产品就会事半功倍，如果没弄明白，就迷迷糊糊的去做，到头来一点收获也没有。
最后，要重视程序的模块化，修改的方便，也要注重程序的调试，掌握其方法。
这次的实习算起来在实验室的时间只有一个月，硬件的设计跟焊接都要我们自己动手去焊，软件的编程也要我们不断的调试，最终一个能完成课程设计的劳动成果出来了，很高兴它能按着设计的思想与要求运动起来。
当然，这其中也有很多问题，第一、不够细心比如由于粗心大意焊错了线，由于对课本理论的不熟悉导致编程出现错误。
第二，是在学习态度上，这次课设是对我的学习态度的一次检验。
对于这次单片机综合课程实习，我的第一大心得体会就是作为一名工程技术人员，要求具备的首要素质绝对应该是严谨。
我们这次实习所遇到的多半问题多数都是由于我们不够严谨。
第三，在做人上，我认识到，无论做什么事情，只要你足够坚强，有足够的毅力与决心，有足够的挑战困难的勇气，就没有什么办不到的。
通过这次单片机实习，我不仅加深了对单片机理论的理解，将理论很好地应用到实际当中去，而且我还学会了如何去培养我们的创新精神，从而不断地战胜自己，超越自己。
创新可以是在原有的基础上进行改进，使之功能不断完善，成为真己的东西。
一、实验目的1. 熟悉单片机的基本原理和组成，掌握51单片机的编程方法。
2. 理解单片机I/O口的使用，学会利用单片机控制LED灯的流水灯效果。
3. 提高动手实践能力，培养团队协作精神。
二、实验环境1. 实验设备：51单片机开发板、LED灯、面包板、电源、连接线等。
2. 实验软件：Proteus仿真软件、Keil uVision5集成开发环境。
三、实验原理流水灯实验是单片机入门级实验之一，通过控制单片机的I/O口输出高低电平，使LED灯依次点亮，形成流水灯效果。
实验中，利用单片机的定时器产生定时中断，每隔一定时间改变I/O口的输出状态，实现LED灯的流水灯效果。
四、实验步骤1. 打开Proteus软件，新建一个工程项目，添加51单片机开发板和LED灯等元件，绘制电路图。
2. 打开Keil uVision5，新建一个C51工程项目，选择对应的单片机型号。
3. 编写程序：（1）初始化I/O口：将P0口设置为输出模式，将P1口设置为输出模式。
（2）设置定时器：选择合适的定时器，设置定时时间，使其产生定时中断。
（3）编写中断服务程序：在中断服务程序中，改变I/O口的输出状态，实现LED灯的流水灯效果。
（4）编写主程序：在主程序中，启动定时器，进入中断服务程序。
4. 编译程序，生成HEX文件。
5. 将生成的HEX文件导入Proteus软件，运行仿真实验。
6. 观察实验现象，检查LED灯的流水灯效果是否正常。
五、实验结果与分析1. 实验现象：在Proteus软件中，LED灯依次点亮，形成流水灯效果。
2. 实验分析：通过设置定时器，每隔一定时间改变I/O口的输出状态，实现LED 灯的流水灯效果。
实验过程中，可以调整定时器的定时时间，改变流水灯的速度。
六、实验总结1. 本实验使我们对单片机的基本原理和组成有了更深入的了解。
2. 通过编写程序，掌握了51单片机的编程方法，提高了编程能力。
3. 实验过程中，我们学会了利用单片机控制LED灯，实现了流水灯效果。
单片机流水灯实验报告：实验一：用C51实现流水灯实验实验要求：完成亮流水，即LED从低位流向高位流动，每次流动一位，且每次只亮一个LED灯，其它LED灭。
实验原理：单片机流水的实质是单片机各引脚在规定的时间逐个上电，使LED灯能逐个亮起来但过了该引脚通电的时间后便灭灯的过程，实验中使用了单片机的P2端口，对8个LED灯进行控制，要实现逐个亮灯即将P2的各端口逐一置零，中间使用时间间隔隔开各灯的亮灭。
使用r1或rr a实现位的转换。
实验内容：通过仿真来实现实验电路图代码如下；for(x=0;x<8;x++){P0=num[x];delay();}for(x=6;x>0;x--){P0=num[x];delay();}P0=0xfe;实验结果：实验程序：#include<REG51.H>void delay();//延时函数声明void main()//主函数{unsigned charx,num[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};while(1){for(x=0;x<8;x++){P0=num[x];delay();}for(x=6;x>0;x--){P0=num[x];delay();}P0=0xfe;}}void delay()//延时函数，无符号字符型变量i为形式参数{unsigned int j,k;//定义无符号字符型变量j和kfor(k=0;k<500;k++)//双重for循环语句实现软件延时for(j=0;j<100;j++);}实验总结：这次试验通过仿真实验软件实现流水灯实验，充分学会了keil 软件和Proteus电路仿真的联合调试，为后期的实验做足了功课。
也认识到仿真实用性。
单片机（Single-Chip Microcomputer）是一种集成电路芯片，是采用超大规模集成电路技术把具有数据处理能力的中央处理器CPU、随机存储器RAM、只读存储器ROM、多种I/O口和中断系统、定时器/计数器等功能（可能还包括显示驱动电路、脉宽调制电路、模拟多路转换器、A/D转换器等电路）集成到一块硅片上构成的一个小而完善的微型计算机系统，在工业控制领域广泛应用。
51单片机流水灯实验报告一、实验目的1.熟悉51单片机的硬件资源2.掌握51单片机的I/O口编程3.掌握51单片机的定时器/计数器编程二、实验原理流水灯是一种简单的电子设计，通过依次点亮和熄灭多个LED灯来形成流水灯的效果。
本实验使用的是51单片机，它有40个I/O口和3个定时器/计数器，可以方便地实现流水灯的效果。
三、实验器材1.51单片机开发板B数据线3.LED灯若干4.面包板5.连线材料（公对公、公对母杜邦线）四、实验过程1.准备工作：a.将51单片机开发板和LED灯连接起来，将LED灯依次插在面包板上，并与51单片机的I/O口相连接。
b.连接电脑与51开发板，使用USB数据线将它们连接起来。
2.编写程序：a. 打开Keil开发环境，新建一个工程。
b.在C代码文件中编写流水灯的控制程序，并引用51单片机的头文件和IO口控制相关的函数。
代码示例：```c#include <reg51.h>sbit LED1 = P1^0;sbit LED2 = P1^1;sbit LED3 = P1^2;sbit LED4 = P1^3;sbit LED5 = P1^4;void delay(unsigned int t)while(t--)for(unsigned int i = 0; i < 125; i++);}void maiwhile(1)LED1=0;//点亮LED1delay(1000); // 延时LED1=1;//熄灭LED1LED2=0;//点亮LED2delay(1000); // 延时LED2=1;//熄灭LED2LED3=0;//点亮LED3delay(1000); // 延时LED3=1;//熄灭LED3LED4=0;//点亮LED4delay(1000); // 延时LED4=1;//熄灭LED4LED5=0;//点亮LED5delay(1000); // 延时LED5=1;//熄灭LED5}}```3.烧录程序：a.将开发板上的烧录开关调整为“USB”模式。
一、实验目的1. 熟悉流水灯控制电路的原理和设计方法；2. 掌握使用单片机控制LED灯流水灯的方法；3. 培养动手实践能力和创新意识。
二、实验原理流水灯是一种常见的LED灯控制方式，通过单片机对LED灯进行控制，使LED灯按照一定的规律依次点亮和熄灭，形成动态的流水效果。
本实验采用51单片机作为控制器，通过编程实现对LED灯流水灯的控制。
流水灯的控制原理如下：1. 将LED灯连接到单片机的P0口，每个LED灯对应一个P0口的引脚；2. 编写程序，使单片机依次对P0口的引脚进行赋值，从而控制LED灯的亮灭；3. 通过延时函数实现LED灯的流水效果。
三、实验器材1. 51单片机实验板；2. 8个LED灯；3. 电阻（阻值约为220Ω）；4. 连接线；5. 编程器；6. 示波器（可选）。
四、实验步骤1. 将LED灯按照电路图连接到实验板上，确保每个LED灯的正极连接到单片机的P0口对应引脚，负极连接到GND；2. 编写程序，实现LED灯流水灯的控制。
程序如下：```c#include <reg51.h>void delay(unsigned int ms) {unsigned int i, j;for (i = 0; i < ms; i++)for (j = 0; j < 120; j++); }void main() {while (1) {P0 = 0x01; // 第一个LED灯亮 delay(500);P0 = 0x02; // 第二个LED灯亮 delay(500);P0 = 0x04; // 第三个LED灯亮 delay(500);P0 = 0x08; // 第四个LED灯亮 delay(500);P0 = 0x10; // 第五个LED灯亮 delay(500);P0 = 0x20; // 第六个LED灯亮 delay(500);P0 = 0x40; // 第七个LED灯亮 delay(500);P0 = 0x80; // 第八个LED灯亮delay(500);P0 = 0xFF; // 所有LED灯亮delay(500);P0 = 0x00; // 所有LED灯灭delay(500);}}```3. 将编写好的程序烧录到单片机中，并上电运行；4. 观察LED灯流水灯的效果，分析程序运行过程。
