数码相机性能测试方法

数码相机性能评测实验二
空间频率响应（SFR）测试
一、实验目的
1、了解数码相机分辨率测试标准ISO12233以及GB/T 19953-2005《数码相机分辨率的测量》，熟悉测试标板构成，掌握其使用方法。

2、了解数码相机空间频率响应（SFR）的测试原理，理解空间频率响应（SFR）曲线的含义。

3、掌握数码相机空间频率响应（SFR）的测试方法，能够通过SFR曲线判别数码相机的分辨率特性。

二、实验步骤
1、使用数码相机拍摄ISO12233标准分辨率靶板（透射、反射靶板均可）,要求连续拍摄三幅图。

（由于所拍摄的靶板与第一次实验相同，仅处理区域不同，可挑选拍摄效果最好的图片进行处理）
2、使用Imatest软件测量数码相机空间频率响应（SFR）曲线，将测量结果与第一次目视分辨率测试结果进行比较。

三、实验过程与结果：
实验结果列成表如下：
过程由黑到白由白到黑
次数 1 2 3 4 1 2 3 4 分辨率(LW/PH) 1965 1927 943 950 1898 1951 1101 1146 均值(LW/PH) 1946 947 1924 1125 第一次目视(LW/PH) 1600 1400 1800 1200
相机型号：NOKIA N
相机基本设置：有效像素：800万。

摄像头测试指导手册一、测试环境及测试条件1、暗室：不能反光、透光、关灯后照度低于1Lx，墙面用18度灰的灰布。

如无特殊规定，为保证摄像设备拍摄测试图卡时能够输出足够的信号，拍摄时测试图卡表面照度范围应在700Lx～1200Lx之间，测试时饱和度和均匀度可根据实际调节，正常测试使用D65光源，光强度不足需使用相同光源补光。

2、在D65光源色温下，测试图卡上任何一点的照度与测试图卡中心照度差不大于10%；在其他色温下，测试图卡上任何一点的照度与测试图卡中心照度差不大于30%，光源应采取必要的遮光措施，防止光源直射镜头。

测试图卡周围应是低照度，以减少炫光，测试时应尽量避免外界光线照射。

测试图卡背景采用黑或吸光型中性灰。

3、测试中可使下列标准色温：D65光源色温6500K、泛光灯色温3400K。

实际测试环境的色温标准偏差应不大于200K，色温从2700k－7500k 可调换。

4、温度20±2℃，相对湿度50±20%。

5、测试距离可根据实际任意调整。

摄像头与图卡距离建议为80-130cm，实际测试中若超过以上范围需要标注。

6、图表放臵：放臵图表时使之与相机的焦点面平行，并且使得横向看时，水平方向的粗框与画面水平框平行。

根据iso12233的规定，拍摄时让图表的有效高度正好占满画面。

实际上完全按照该要求拍摄有一定难度，因此也可拍摄的稍小。

此时，将乘以“整个画面的垂直像素/画面中图表的每有效高度的像素数”进行标定。

7、相机条件设定的原则：根据本标准测量分辨率时，相机参数原则上采用出厂时的设定。

采用出厂设定以外的设定进行测量时必须注明所采用的设定。

若存在根据出厂时的设定无法确定的参数时，厂商将按照该相机的用户最可能使用的设定进行测量，并注明可确定该设定的信息。

曝光条件、对焦、变焦位臵没有特别规定；相机的白平衡必须相对照明光源进行适当调节。

8、测试图卡照明方法图示：图一、测试图卡照明方法二、测试设备标准光源灯；反射式灯光箱；照度计；分光式色度计；反射式光密度计；帧频测试仪；放大镜；显微镜；三脚架；chart板；移动支架；相关夹治具；测试板三、测试图卡1、分辨率测试图卡（ISO12233-2000 Chart）摄像设备的分辨率测试图卡使用ISO 12233-2000 测试图卡，参见ISO 12233-2000.图卡的具体要求应符合ISO 12233-2000 标准。

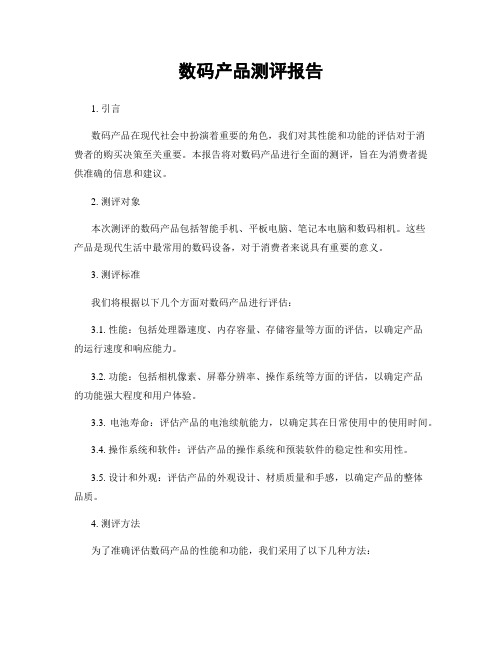

数码产品测评报告1. 引言数码产品在现代社会中扮演着重要的角色，我们对其性能和功能的评估对于消费者的购买决策至关重要。

本报告将对数码产品进行全面的测评，旨在为消费者提供准确的信息和建议。

2. 测评对象本次测评的数码产品包括智能手机、平板电脑、笔记本电脑和数码相机。

这些产品是现代生活中最常用的数码设备，对于消费者来说具有重要的意义。

3. 测评标准我们将根据以下几个方面对数码产品进行评估：3.1. 性能：包括处理器速度、内存容量、存储容量等方面的评估，以确定产品的运行速度和响应能力。

3.2. 功能：包括相机像素、屏幕分辨率、操作系统等方面的评估，以确定产品的功能强大程度和用户体验。

3.3. 电池寿命：评估产品的电池续航能力，以确定其在日常使用中的使用时间。

3.4. 操作系统和软件：评估产品的操作系统和预装软件的稳定性和实用性。

3.5. 设计和外观：评估产品的外观设计、材质质量和手感，以确定产品的整体品质。

4. 测评方法为了准确评估数码产品的性能和功能，我们采用了以下几种方法：4.1. 实际使用测试：我们对每个数码产品进行了一段时间的实际使用，以了解其在日常使用中的表现。

4.2. 性能测试：我们使用专业的性能测试软件对数码产品进行了性能测试，以获得准确的数据。

4.3. 用户调查：我们对一定数量的用户进行了调查，以了解他们对数码产品的满意度和使用体验。

5. 测评结果根据我们的测评，以下是数码产品的评分和总结：5.1. 智能手机：- 品牌A：性能优秀，功能全面，电池寿命较短，操作系统稳定。

总体评分：9/10。

- 品牌B：性能一般，功能一般，电池寿命较长，操作系统不稳定。

总体评分：7/10。

5.2. 平板电脑：- 品牌C：性能出色，功能丰富，电池寿命长，操作系统稳定。

总体评分：9.5/10。

- 品牌D：性能一般，功能一般，电池寿命一般，操作系统不稳定。

总体评分：6.5/10。

5.3. 笔记本电脑：- 品牌E：性能卓越，功能全面，电池寿命长，操作系统稳定。

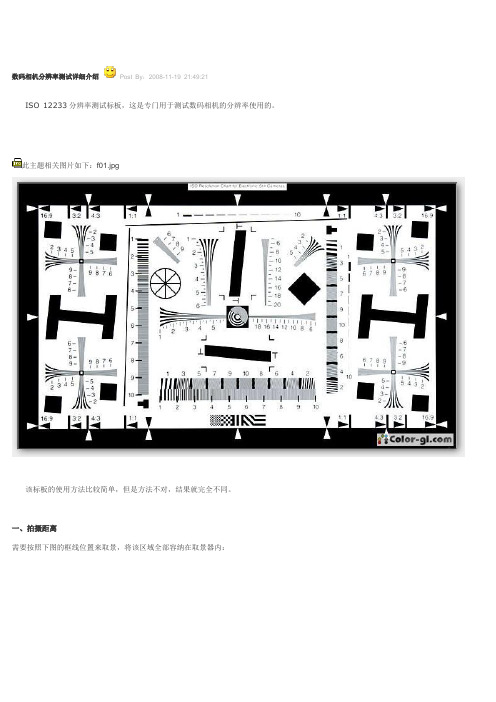

数码相机分辨率测试详细介绍Post By：2008-11-19 21:49:21ISO 12233分辨率测试标板，这是专门用于测试数码相机的分辨率使用的。

此主题相关图片如下：f01.jpg该标板的使用方法比较简单，但是方法不对，结果就完全不同。

一、拍摄距离需要按照下图的框线位置来取景，将该区域全部容纳在取景器内：此主题相关图片如下：f02.jpg目前许多不能更换镜头的数码相机都是4:3的比例，而DSLR则多为3：2的传统135画幅比例；16:9和1:1的画幅比较少见。

二、使用中的常见错误1、拍摄距离不合适如果测试标板只占画面的一小部分，那么显然分辨率被缩小；同样，如果只拍摄中间一小部分，那么分辨率被夸大了。

比如拍摄这样一个局部画面，那么该镜头的解像力已经达到或者超过测试标板的极限了。

此主题相关图片如下：f03.jpg压缩全图此主题相关图片如下：f04.jpg局部未压缩2、支撑的三脚架不够稳固由于标板有许多细节，任何抖动都会得出截然不同的结论。

这里是同一个镜头拍摄，但是使用不同的ISO。

此主题相关图片如下：f05.jpgISO 100，f/2.8此主题相关图片如下：f06.jpgISO 400，f/2.8所以在测试过程中需要反复多拍摄一些，结果出来后，需要经过仔细分析，贸然下结论，只能是吓了自己，误导他人。

测试分辨率简单的说就是量度、计算影像从清晰--> 模糊之间的转换点。

受限于光学、材料和其它种种的因素，每一个镜头、每一台数字相机都有其分辨能力的极限。

分辨率测试就是应用科学的方法将这个极限找出来。

首先，我们来看看几个重要的基础理论。

为了可以清楚的计算分辨率的数据，目前使用历史最悠久，也同时是最多人采用的就是MTF = Modulation Transfer Function为基础的测试程序。

MTF主要是引进反差对比的概念来检定镜头分辨率，使用者必须对「空间频率/ Spati al frequency」这个概念进行了解。

相机的相对照度（Relative Illuminance）测试是一种用于评估相机在不同光照条件下表现的方法。

这种测试通常用于评价相机的低光条件下的性能，以及其适应不同照明条件下拍摄的能力。

以下是一些常见的相机相对照度测试方法：
1. 标准灯光源比较：使用标准光源，比如在一个受控环境中的光箱，测量相机在不同光照条件下的响应。

可以通过改变灯光源的亮度和颜色温度来模拟不同的照明条件。

2. 灯箱校正：使用一个均匀的灯箱来产生已知的照度和光强度，通过分析相机捕捉到的灯箱图像来确定相机在不同光照条件下的表现。

3. 相机灵敏度测试：利用标准的灰度图标作为参考对象，评估相机在低光条件下的灵敏度和分辨率。

4. 可视下的对比度测试：在实际使用场景下，通过拍摄测试图像来评估相机在不同照明条件下的对比度表现。

在进行相对照度测试时，需要确保测试环境受控，测试使用的光源和标准均符合标准要求，并且需要使用适当的测试设备和软件来记录和分析测试结果。

sony pdaf评估标准-回复标题：Sony PDAF评估标准详解一、引言Sony Phase Detection Autofocus (PDAF)技术是现代相机系统中的一项重要创新，它通过快速检测和调整镜头的位置来实现精确对焦。

本文将详细探讨Sony PDAF的评估标准，以便更好地理解其性能和优势。

二、Sony PDAF技术概述Sony PDAF技术利用图像传感器上的相位检测像素来测量被摄物体与相机之间的距离。

这种技术相比传统的对比度检测自动对焦（CAF）方法，具有更快、更准确的对焦速度。

尤其是在拍摄运动物体或在低光照环境下，PDAF的优势更为明显。

三、Sony PDAF评估标准1. 对焦速度：对焦速度是评估PDAF性能的重要指标之一。

理想的PDAF 系统应该能够在瞬间完成对焦，特别是在拍摄动态场景时，快速的对焦能力能够捕捉到转瞬即逝的精彩瞬间。

Sony PDAF的对焦速度通常以毫秒为单位进行衡量。

2. 对焦精度：对焦精度是指相机能否准确地将焦点放在拍摄对象上。

高精度的PDAF系统能够确保照片的清晰度和细节表现。

评估对焦精度的方法通常包括实验室测试和实际拍摄测试。

3. 低光性能：在低光照环境下，PDAF系统的性能可能会下降。

因此，评估PDAF的低光性能也是非常重要的。

这包括在暗光条件下的对焦速度和精度，以及是否会出现对焦错误或“狩猎”现象。

4. 追踪性能：对于动态拍摄，如运动摄影或野生动物摄影，PDAF的追踪性能至关重要。

优秀的PDAF系统应该能够持续跟踪移动的对象，并在对象移动或改变方向时快速调整对焦。

5. 防抖性能：许多现代相机和镜头都配备了光学防抖（OIS）或传感器移位防抖（IBIS）功能。

评估PDAF的防抖性能包括检查其是否能与这些防抖系统协同工作，以提供稳定的影像。

6. 能耗和热量管理：由于PDAF系统需要处理大量的数据和进行高速运算，因此能耗和热量管理也是评估其性能的重要因素。

优秀的PDAF系统应该能够在提供高性能的同时，保持较低的能耗和良好的散热效果。

4mp imatest 测试验收标准随着数字相机技术的进步和应用场景的不断拓展，越来越多的厂商和用户开始关注相机的性能评估和测试。

Imatest是一套专业的相机图像质量测试软件，可以帮助用户对相机的成像效果进行评估和改善。

本文主要针对4MP相机的测试验收标准进行介绍和讨论。

4MP相机是指具有4百万像素的相机，已经是比较常见的分辨率级别。

下面将从几个方面对4MP相机的测试标准进行探讨。

1.分辨率测试分辨率是相机性能的一个重要指标。

对于4MP相机的分辨率测试，可以通过拍摄实物或者测试图样，并使用Imatest软件进行分析。

测试时，应注意图像的清晰度和细节程度，以及边缘的锐利度和失真情况。

分辨率测试结果应该表明相机在最佳情况下能够实现的分辨率，并且能够满足预期的需求。

2.噪声测试噪声是相机成像过程中产生的随机干扰，会对图像的质量产生负面影响。

对于4MP相机的噪声测试，可以通过拍摄实物或者测试图样，并使用Imatest软件进行分析。

测试时，要注意图像的细节保留情况、色彩的准确性以及图像的平滑度。

噪声测试结果应该表明相机对于低光条件下的成像效果，以及对于高ISO情况下的处理能力。

3.色彩准确性测试色彩准确性是相机成像的一个关键指标。

对于4MP相机的色彩准确性测试，可以通过拍摄色彩标准图像，并使用Imatest软件进行分析。

测试时，要注意图像中颜色的准确性、色彩的饱和度以及图像的白平衡情况。

色彩准确性测试结果应该表明相机对于不同色彩的还原能力，以及对于不同光源下的适应能力。

4.对比度和动态范围测试对比度是图像的明暗区域之间的差异程度，动态范围是相机能够捕捉的亮度范围。

对于4MP相机的对比度和动态范围测试，可以通过拍摄灰度图样，并使用Imatest软件进行分析。

测试时，要注意图像中细节的保留情况、阴影部分的细节还原能力以及高光部分的细节保护情况。

对比度和动态范围测试结果应该表明相机对于不同亮度区域的还原能力和细节保留能力。

PDAF与DCC测试原理1. 引言相位检测自动对焦（Phase Detection Autofocus，简称PDAF）和数字相位检测对焦（Digital Cross Correlation，简称DCC）是现代数码相机中广泛使用的对焦技术。

本文将详细解释PDAF和DCC测试的基本原理以及它们在相机对焦中的应用。

2. PDAF的基本原理PDAF利用相机的图像传感器上的相位差来实现对焦。

相位差是指光线通过不同位置的透镜进入传感器的时间差。

PDAF通过将光线分成两个或更多个相位差检测像素阵列来测量这个差异。

2.1 相位差检测像素阵列在传感器上的特定区域，相位差检测像素阵列由两个或更多个像素组成。

这些像素对分别位于图像的左右或上下两侧。

通过比较这些像素对的输出，可以得到光线通过不同位置的时间差。

2.2 相位差测量当图像中的物体不在焦点位置时，光线通过透镜的路径会有所偏移。

这种偏移会导致相位差检测像素对之间的输出差异。

通过测量这些差异，相机可以计算出物体相对于焦点的位置，从而调整镜头的焦距。

2.3 对焦调整一旦相机计算出物体相对于焦点的位置，它会调整镜头的焦距，使物体在焦点上更清晰。

这种对焦调整是根据相位差的大小和方向来确定的。

3. DCC测试的基本原理DCC测试是一种评估相机对焦性能的方法，它通过分析图像的细节和清晰度来确定相机的对焦准确性。

3.1 图像细节和清晰度图像的细节和清晰度是评估相机对焦性能的重要指标。

当相机对焦准确时，图像中的细节更加清晰，边缘更加锐利。

而当相机对焦不准确时，图像细节会变得模糊，边缘会变得模糊。

3.2 DCC测试方法DCC测试通过比较对焦前后图像的细节和清晰度来评估对焦的准确性。

测试中，相机会在不同的对焦距离下拍摄一系列图像。

然后使用特定的算法来分析这些图像，并计算出图像的细节和清晰度指标。

3.3 对焦准确性评估根据DCC测试的结果，可以评估相机的对焦准确性。

如果图像的细节和清晰度指标在不同对焦距离下变化较小，那么相机的对焦准确性较高。

噪声及色彩还原性测试实验报告色彩还原性测试相机型号尼康D90相机设置自动模式,F/5.0,ISO400,曝光0.01s,FL44.0mm测试标版116.30%平均值7.2最大值13.1平均值8.99最大值17.1平均值10.3最大值18.6测试人员袁祖瑞测试日期2012年11月28日（周三晚）反射色彩饱和度色差deltAC corr deltACuncorrdeltAE注: deltAC 是不考虑Y 信号的色差值，deltAE 是包含Y 信号的色差值，corr 和uncorr 分别表示校准值和未校准值，corr 加入了对饱和度的考量，更客观。

由表格的数据可知，该相机尼康D90的色彩饱和度是116.3%，色差（此处参考deltAC corr ）的最大偏移量为13.1平均值为7.2，整体色彩偏移控制得较好，色彩还原准确。

图一 这是Imatest 软件在色差方面的处理结果图（已缩小）注：这是色表上的区块 #1 - 区块 #18 做一色彩偏离的测试, 圆圈处是相机的实际表现, 方型处则是色表上的理想值, 整个坐标是较大的 CIELAB 色域，而较小的、被灰线画起来的范围则是相机本身的 sRGB 色域。

图二这是软件在色彩偏移对照方面的处理结果图注：如下图所示，在每个方格中的最外层区域Zone1原本的色块，里边两层Zone2和Zone3是标明的理想值。

在Zone 1 和Zone 2 之间, 主要是用来比较曝光的误差。

Zone 3 代表色彩的理想值, 比较Zone 1 及Zone 3 可以知道在色彩上的偏移情况。

注：在白平衡的误差上, 我们主要是HSV 色彩模式中的彩度值( 上图褐色数值), 以及Kelvin 的色温值( 上图蓝色数值) 以及Mireds( Mireds = 10^6 /(Degrees Kelvin) ) 表示。

比较上图中的各方格的区域Zone1和Zone2,发现亮度接近,说明该相机的曝光误差小。

数码测评知识点总结图表一、理论知识1.1 数码产品的基本原理：数码产品是依靠数字编码技术来实现信号输入、处理、输出的一种技术产品。

它是通过将模拟信号转换为数字信号来进行信息处理的。

1.2 数位化转换：数位化转换是指将模拟信号转换为数字信号的过程，其主要包括采样、量化和编码三个部分。

1.3 数字信号处理：数字信号处理是指通过数字技术对数字信号进行处理和改变，其主要包括数字滤波、数字信号的存储和传输等。

1.4 数码产品的应用范围：目前，数码产品已经广泛应用于电子产品、通信设备、计算机硬件等领域，并且在这些领域中占据着非常重要的地位。

1.5 数码产品的发展趋势：随着科技的不断发展，数码产品将会呈现出高清晰、高清音质、高存储等新特点，其应用领域也将会继续扩大。

二、技术知识2.1 数码产品的分类：数码产品主要包括数码相机、数码摄像机、数码音乐播放器、数码手机、数码电视等多种类型。

2.2 数码产品的工作原理：数码产品的工作原理主要包括传感器拍摄（摄像机、相机）、信号转换处理（音乐播放器、手机）、显示输出（电视、显示屏）等。

2.3 数码产品的参数：数码产品的参数包括像素、分辨率、对比度、亮度、响应时间、音质、文件格式等，这些参数对产品的品质、性能有着直接影响。

2.4 数码产品的技术特点：数码产品具有数字化、智能化、便携化、互联网化等特点，这些特点使其在信息化社会中得到了广泛的应用。

2.5 数码产品的维护保养：数码产品的维护保养非常重要，包括定期清洁、防震防摔、定期更换电池或存储介质等。

三、测试方法3.1 数码产品的测试准备：在进行数码产品的测试之前，需要对测试设备、测试环境等进行准备，确保测试的准确性和可靠性。

3.2 数码产品的测试流程：数码产品的测试流程包括功能测试、性能测试、可靠性测试等，这些测试将对产品的品质和性能进行全面的验证。

3.3 数码产品的测试指标：数码产品的测试指标主要包括色彩还原度、噪声抑制度、失真程度、画面清晰度等。

cmos sensor 评测标准-回复CMOS传感器评测标准在数码相机领域中，CMOS（互补金属氧化物半导体）传感器是一种常用的光电转换元件，用于将光信号转化为电信号并记录图像。

传感器的性能对于相机的画质和功能至关重要，因此对CMOS传感器进行评测是非常重要的。

本文将一步一步回答"CMOS传感器评测标准"这一主题，以详细介绍这个评测过程。

第一步：噪点和动态范围测试噪点是指图像中的随机像素变化，会导致图像质量的降低。

噪点测试通过在相机中设置不同的ISO值，拍摄一系列暗区照片，然后对照片进行分析，评估噪点的水平。

动态范围则是指相机能够捕捉到的亮度范围，在测试过程中，使用灰度卡或者参考物体，拍摄一系列不同亮度的照片，然后通过计算图像中的黑色和白色的细节部分，来评估相机的动态范围。

第二步：分辨率测试分辨率是指相机能够捕捉到的细节层次。

在测试过程中，使用一系列微小的黑白条形图案，分别拍摄在不同的光照条件下，然后对图像进行分析，评估相机的分辨率性能。

分辨率测试结果通常以线对线对比度（LPH）或像素对像素对比度（PPH）的形式呈现。

第三步：饱和度和颜色准确性测试饱和度是指相机所能捕捉到的颜色的鲜艳程度。

在测试过程中，使用彩色参考卡或者场景，拍摄一系列不同饱和度和色彩强度的照片，然后通过计算图像中不同颜色的比例，来评估相机的饱和度性能。

颜色准确性是指相机所拍摄的色彩是否真实，测试过程可以通过拍摄色板或者彩色测试图案，并与标准色彩进行比较来评估相机的颜色准确性。

第四步：动态范围和低光性能测试动态范围和低光性能是指相机在不同的光照条件下的表现。

在测试过程中，使用灰度卡或者参考物体，拍摄一系列不同亮度和曝光的照片，然后通过计算图像中黑色和白色的细节部分，来评估相机的动态范围和低光性能。

第五步：速度和响应测试速度和响应是指相机捕捉图像的反应时间。

在测试过程中，通过拍摄快速运动的目标或者连续快速拍摄照片，并记录相机的反应时间，来评估相机的速度和响应性能。

cmos sensor 评测标准随着数码相机和智能手机等成像设备的普及，cmos sensor（亦称CMOS传感器）作为数码成像设备的核心部件之一，其质量评测标准备受到越来越多的关注。

cmos sensor的评测标准直接影响到成像设备的成像质量和性能，因而对其进行科学严谨的评测无疑是十分重要的。

本文将围绕着cmos sensor的评测标准展开讨论，分析其评测标准的意义以及相关的评测方法，从而为cmos sensor的品质提升提供参考。

1. cmos sensor评测标准的重要性cmos sensor作为数码成像设备的核心部件，其评测标准直接关乎成像设备的成像效果、分辨率、色彩还原度、信噪比等各个方面的表现。

cmos sensor的评测标准对于用户来说具有重要意义。

只有通过科学严谨的评测，才能真实客观地反映cmos sensor的性能，并为用户选择优质的成像设备提供参考。

2. cmos sensor的评测项目在cmos sensor的评测中，通常会考虑以下几个方面的项目：(1) 分辨率：评估cmos sensor能够捕捉到的图像细节的能力，分辨率越高，图像细节表现越清晰。

(2) 色彩还原度：评估cmos sensor对于真实色彩的还原能力，色彩还原度好的cmos sensor能够呈现出真实生动的色彩。

(3) 动态范围：评估cmos sensor在高光和低光情况下对比度和色彩的表现能力，动态范围宽的cmos sensor能够捕捉到更多的细节和纹理。

(4) 信噪比：评估cmos sensor对信号和噪音的识别和处理能力，信噪比高的cmos sensor能够呈现出清晰平滑的图像。

3. cmos sensor评测方法为了科学准确地评测cmos sensor的性能，通常会采用以下几种方法：(1) 实验室测试：通过专业的实验设备和软件对cmos sensor进行各项性能指标的测试和分析，如动态范围测试、分辨率测试、色彩还原度测试等。

数码照相机色位移的测量1范围本文件界定了数码照相机色位移测量方法的相关术语和定义，描述了数码照相机色位移的测试模式、测量条件和方法，以便能够比较测量结果。

本文件未规定色位移的允许范围。

本文件适用于数码照相机输出的图像性能的检测。

2规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

本文件无规范性引用文件。

3术语和定义以下术语和定义适用于本文件。

3.1色位移由光学、机械、电气和图像处理因素引起的输出图像中不同颜色特征位置的偏移。

注1：光学因素包括横向色位移、纵向色位移、慧差等。

注2：它是输出图像中红色(R)和蓝色(B)通道相对于绿色(G)通道的位移。

注3：色位移是通过测量图像中横向色位移来评估的。

3.2径向色位移由横向色差的光学因素引起的输出图像中不同颜色位置的径向偏移，可能会受到机械、电气和图像处理等因素的影响。

4试验条件和方法4.1通则应使用捕获测试图卡的数码照相机输出图像的数字信号进行测量。

在测量数码照相机的色位移时，应使用以下测量条件作为标称条件。

如果不可能或不适合实现这些标称操作条件，应与报告结果一起列出。

4.2设备和硬件应指定每个测试图卡，以及照明条件，如照度、亮度和照明色温。

4.2.1照明照明色温为5700K±1000K。

本文件不要求特定的照明水平，建议1000lux至2000lux（辐射图，318cd/m2至637cd/m2之间)。

特殊的测量目的可能需要其他级别。

图卡上的照度（或亮度）的不均匀度应小于10%。

光源(s)应提供均匀照明，不产生眩光或镜面反射。

4.2.2测试图卡4.2.2.1概述测试图卡的示例如图1和图2，可以是反射式测试图卡或透射式测试图卡。

黑色图案（如点状或V型）应代表不到图像总表面的20%。

测试图卡对比度水平应至少为40：1，且不高于10000：1。
