步进电机失步(丢步)的原因和对策步进电机失步（丢步）是指步进电机在正常运行过程中，由于某种原因，使得电机的脉冲输入失去同步，导致电机的转动不能跟脉冲输入保持一致，从而出现运行停滞的现象，也就是所谓的“失步”。
步进电机失步的原因有很多，主要有以下几个：一、驱动电路驱动能力不足。
步进电机的驱动电路可以提供电机所需要的驱动能力，但是如果驱动电路的驱动能力不足，则电机会失步，从而影响电机的运行。
二、步进电机参数设置不当。
步进电机的参数设置不当会导致电机失步，比如速度过高或者脉冲信号不正确等。
三、电机电磁结构损坏。
电机的电磁结构损坏会导致电机的转动不能得到恒定的驱动力，从而导致电机的脉冲输入失去同步，从而出现失步的情况。
四、负载超载或者反转。
步进电机运行时，如果外加负载超载或者反转，都会导致电机失步，从而影响电机的正常运行。
步进电机失步的对策有很多，主要有以下几个：一、改善驱动电路的驱动能力。
如果驱动电路的驱动能力不足，应该改善其驱动能力，以确保电机的正常运行。
二、正确设置步进电机的参数。
步进电机的参数设置不当会导致电机失步，因此应该正确设置步进电机的参数，确保电机的正常运行。
三、检查电机的电磁结构。
电机的电磁结构损坏会导致电机失步，因此应该定期检查电机的电磁结构，确保电机的正常运行。
四、减少外加负载或者反转。
步进电机的外加负载或者反转过大会导致电机失步，因此应该尽量减少外加负载或者反转，以确保电机的正常运行。
总之，步进电机失步是一个很常见的现象，可能会严重影响电机的正常运行，因此应该注意驱动电路的驱动能力、步进电机的参数设置、电机的电磁结构以及外加负载或者反转等，以确保电机的正常运行。

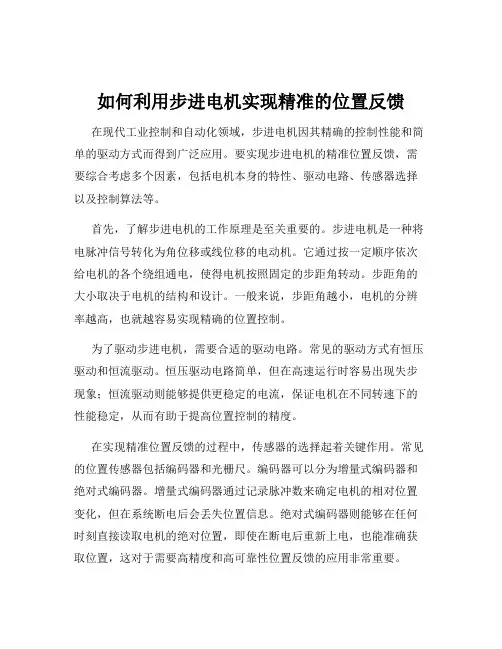

如何利用步进电机实现精准的位置反馈在现代工业控制和自动化领域，步进电机因其精确的控制性能和简单的驱动方式而得到广泛应用。
要实现步进电机的精准位置反馈，需要综合考虑多个因素，包括电机本身的特性、驱动电路、传感器选择以及控制算法等。
首先，了解步进电机的工作原理是至关重要的。
步进电机是一种将电脉冲信号转化为角位移或线位移的电动机。
它通过按一定顺序依次给电机的各个绕组通电，使得电机按照固定的步距角转动。
步距角的大小取决于电机的结构和设计。
一般来说，步距角越小，电机的分辨率越高，也就越容易实现精确的位置控制。
为了驱动步进电机，需要合适的驱动电路。
常见的驱动方式有恒压驱动和恒流驱动。
恒压驱动电路简单，但在高速运行时容易出现失步现象；恒流驱动则能够提供更稳定的电流，保证电机在不同转速下的性能稳定，从而有助于提高位置控制的精度。
在实现精准位置反馈的过程中，传感器的选择起着关键作用。
常见的位置传感器包括编码器和光栅尺。
编码器可以分为增量式编码器和绝对式编码器。
增量式编码器通过记录脉冲数来确定电机的相对位置变化，但在系统断电后会丢失位置信息。
绝对式编码器则能够在任何时刻直接读取电机的绝对位置，即使在断电后重新上电，也能准确获取位置，这对于需要高精度和高可靠性位置反馈的应用非常重要。
光栅尺则是通过测量光的干涉条纹来获取位置信息，具有极高的分辨率和精度。
但它的安装和使用相对复杂，成本也较高。
在选择传感器时，需要根据具体的应用需求、精度要求和成本预算来综合考虑。
控制算法对于实现精准位置反馈也是不可或缺的。
常见的控制算法包括开环控制和闭环控制。
开环控制是根据给定的脉冲数来控制电机的转动，但由于没有反馈机制，无法实时纠正电机运行中的误差，因此精度相对较低。
闭环控制则通过将传感器反馈的实际位置与目标位置进行比较，然后根据误差来调整电机的控制信号，从而实现更精确的位置控制。
例如，PID（比例积分微分）控制算法就是一种常用的闭环控制算法。
步进电动机失步原因分析及解决方法步进电动机失步原因分析及解决方法对经济型数控舰床在加工过程中，引起步进电动机失步的原因进行了全面分析，并提出了相应的解决方法。
步进电动机与驱动电路组成的开环数控系统，因其简单的结构、低廉的价格和可靠的性能，在经济型数控机床中得到了广泛应用，在我国机床行业的数控化进程中占有重要的地位。
步进电动机经常被用于精确定位的场合，因而保证电动机不发生失步至关重要。
失步及其危害步进电动机正常工作时，每接收一个控制脉冲就移动一个步距角，即前进一步。
若连续地输入控制脉冲，电动机就相应地连续转动。
步进电动机失步包括丢步和越步。
丢步时，转子前进的步数小于脉冲数；越步时，转子前进的步数多于脉冲数。
一次丢步和越步的步距数等于运行拍数的整数倍。
丢步严重时，将使转子停留在一个位置上或围绕一个位置振动，越步严重时，机床将发生过冲。
步进电动机是开环进给系统中的一个重要环节，其性能直接影响着数控系统的性能。
电动机失步会影响数控系统的稳定性和控制精度，造成数控机床加工精度下降。
失步原因及解决方法1．转子的加速度慢子步进电动机的旋转磁场转子的力n速度慢于步进电动机的旋转磁场，即低于换相速度时，步进电动机会产生失步。
这是因为输入电动机的电能不足，在步进电动机中产生的同步力矩无法使转子速度跟随定子磁场的旋转速度，从而引起失步。
由于步进电动机的动态输出转矩随着连续运行频率的上升而降低，因而，凡是比该频率高的工作频率都将产生丢步。
这种失步说明步进电动机的转矩不足，拖动能力不够。
解决方法：①使步进电动机本身产生的电磁转矩增大。
为此可在额定电流范围内适当加大驱动电流；在高频范围转矩不足时，可适当提高驱动电路的驱动电压；改用转矩大的步进电动机等。
②使步进电动机需要克服的转矩减小。
为此可适当降低电动机运行频率，以便提高电动机的输出转矩；设定较长的加速时间，以便转子获得足够的能量。
2．转子的平均速度高于定子磁场的平均旋转速度转子的平均速度高于定子磁场的平均旋转速度，这时定子通电励磁的时间较长，大于转子步进一步所需的时间，则转子在步进过程中获得了过多的能量，使得步进电动机产生的输出转矩增大，从而使电动机越步。
步进电机是一种常见的电机类型，具有精准的定位和控制能力。
在使用步进电机时，有时会遇到反转扭矩变小的问题，这会影响到电机的正常工作。
那么，造成步进电机反转扭矩变小的原因是什么呢？下面将从几个方面对这个问题进行分析和讨论。
一、定位精度不足步进电机的反转扭矩变小可能是由于定位精度不足造成的。
步进电机在工作时需要准确地按照指令进行旋转或移动，如果定位精度不足，就会导致电机无法准确地停止在目标位置，从而影响到反转扭矩的表现。
定位精度不足可能是由于电机自身结构问题、控制系统问题或外部环境干扰等因素引起的。
需要对电机进行全面的检查和调试，确保其具有足够的定位精度。
二、驱动电流不足步进电机的反转扭矩变小还可能与驱动电流不足有关。
步进电机在工作时需要通过驱动器提供足够的电流来产生磁场，从而实现精确的步进运动。
如果驱动电流不足，就会影响到电机的输出扭矩，导致反转扭矩变小。
需要对电机的驱动器进行调试和优化，确保其能够提供足够的驱动电流。
三、磁场干扰步进电机的反转扭矩变小还可能与磁场干扰有关。
在一些特殊的工作环境中，可能会存在外部磁场对步进电机磁场的干扰，从而影响到电机的正常工作。
磁场干扰可能导致电机的磁场变弱，进而影响到反转扭矩的表现。
需要在工作环境中采取相应的措施，减小外部磁场对电机的影响。
四、电机故障步进电机的反转扭矩变小还可能是由于电机自身存在故障引起的。
电机在长时间的工作中，可能会出现一些结构问题、磨损问题或其他故障，从而影响到其工作性能。
如果电机本身存在故障，就会导致反转扭矩变小。
需要对电机进行全面的检查和维护，及时发现并解决存在的问题。
步进电机反转扭矩变小的原因可能涉及到定位精度、驱动电流、磁场干扰和电机故障等多个方面。
在实际应用中，需要对这些方面进行全面的检查和分析，找出问题的根源，并采取相应的措施进行解决。
只有这样，才能确保步进电机能够正常、稳定地工作，发挥出其应有的性能和效果。
在解决步进电机反转扭矩变小的问题时，我们需要仔细分析和针对性地解决每一个可能的原因。

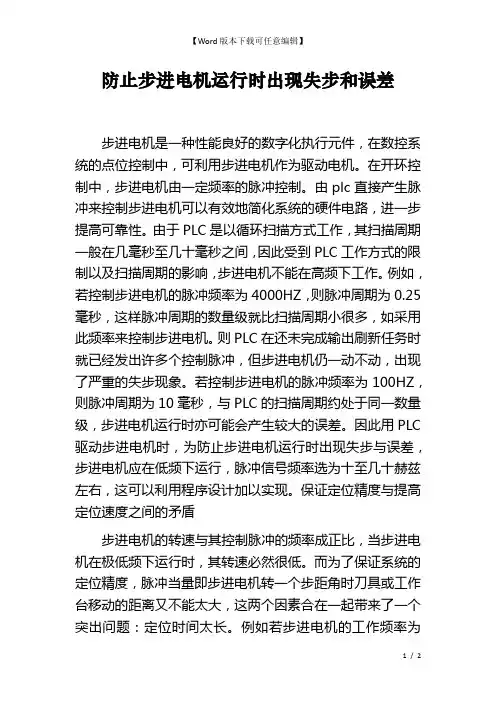

防止步进电机运行时出现失步和误差步进电机是一种性能良好的数字化执行元件，在数控系统的点位控制中，可利用步进电机作为驱动电机。
在开环控制中，步进电机由一定频率的脉冲控制。
由plc直接产生脉冲来控制步进电机可以有效地简化系统的硬件电路，进一步提高可靠性。
由于PLC是以循环扫描方式工作，其扫描周期一般在几毫秒至几十毫秒之间，因此受到PLC工作方式的限制以及扫描周期的影响，步进电机不能在高频下工作。
例如，若控制步进电机的脉冲频率为4000HZ，则脉冲周期为0.25毫秒，这样脉冲周期的数量级就比扫描周期小很多，如采用此频率来控制步进电机。
则PLC在还未完成输出刷新任务时就已经发出许多个控制脉冲，但步进电机仍一动不动，出现了严重的失步现象。
若控制步进电机的脉冲频率为100HZ，则脉冲周期为10毫秒，与PLC的扫描周期约处于同一数量级，步进电机运行时亦可能会产生较大的误差。
因此用PLC 驱动步进电机时，为防止步进电机运行时出现失步与误差，步进电机应在低频下运行，脉冲信号频率选为十至几十赫兹左右，这可以利用程序设计加以实现。
保证定位精度与提高定位速度之间的矛盾步进电机的转速与其控制脉冲的频率成正比，当步进电机在极低频下运行时，其转速必然很低。
而为了保证系统的定位精度，脉冲当量即步进电机转一个步距角时刀具或工作台移动的距离又不能太大，这两个因素合在一起带来了一个突出问题：定位时间太长。
例如若步进电机的工作频率为20HZ，即50ms走一步，取脉冲当量为δ＝0.01mm/步，则1秒钟刀具或工作台移动的距离为20x0.01＝0.2mm，1分钟移动的距离为60x0.2＝12mm，如果定位距离为120mm，则定位时间需要10分钟，如此慢的定位速度在实际运行中是难以忍受的。
为了保证定位精度，脉冲当量不能太大，但却影响了定位速度。
因此如何既能提高定位速度，同时又能保证定位精度是一项需要认真考虑并切实加以解决的问题。
步进电机失步处理方法随着科技的不断进步，步进电机在工业生产中的应用越来越广泛。
步进电机因其运动精度高、速度快、响应灵敏等优点而备受青睐。
但是在实际应用过程中，步进电机失步的情况时常发生，这不仅会影响生产效率，还会导致产品质量下降。
因此，我们需要掌握一些步进电机失步处理方法，保证生产过程的顺利进行。
一、步进电机失步的原因步进电机失步是指在电机正常运行的过程中，由于某种原因，电机无法按照指令进行精准的步进，导致电机位置偏差或者停止运转。
步进电机失步的原因主要包括以下几个方面：1.驱动器故障：驱动器是步进电机的核心部件，如果驱动器出现故障，就会导致电机失步。
2.电机内部故障：电机内部的零部件如轴承、转子等出现故障，也会导致电机失步。
3.电源电压不稳定：电源电压不稳定会导致电机无法按照指令进行精准步进，从而导致失步。
4.机械负载过大：如果机械负载过大，电机无法承受，也会导致失步。
二、步进电机失步的处理方法1.检查驱动器：驱动器是步进电机的核心部件，如果驱动器出现故障，就会导致电机失步。
因此，首先需要检查驱动器是否正常工作。
可以通过检查驱动器的指示灯或者使用万用表进行测试，确定驱动器是否正常。
2.检查电机内部零部件：电机内部的零部件如轴承、转子等出现故障，也会导致电机失步。
因此，需要检查电机内部零部件是否正常工作。
可以通过检查电机转动是否平稳、是否有异常声音等方式进行判断。
3.检查电源电压：电源电压不稳定会导致电机无法按照指令进行精准步进，从而导致失步。
因此，需要检查电源电压是否稳定。
可以通过使用万用表进行测试，确定电源电压是否稳定。
4.减少机械负载：如果机械负载过大，电机无法承受，也会导致失步。
因此，需要减少机械负载，保证电机正常工作。
5.重新设置步进电机参数：如果以上方法都不起作用，可以尝试重新设置步进电机参数。
可以通过调整步进电机的步数、速度、加速度等参数，尝试使电机恢复正常工作。
三、步进电机失步预防措施1.定期检查电机：定期检查电机内部零部件是否正常工作，及时发现并修复故障。
步进电机的精确控制方法研究步进电机是一种将脉冲输入转化为旋转运动的电动机。
它具有精确位置控制的优势，广泛应用于数控机床、印刷设备、纺织设备等领域。
本文将研究步进电机的精确控制方法。
首先，步进电机的精确控制方法可以从两个方面入手：开环控制和闭环控制。
开环控制是指通过给定脉冲数控制步进电机的旋转角度，但无法实时检测和修正位置偏差。
闭环控制则通过添加位置传感器和反馈控制系统，实现对步进电机的精确位置控制。
在开环控制方法中，可以使用以下几种策略来提高步进电机的精确度：1.采用高分辨率的脉冲信号：通过提高脉冲信号的分辨率，可以使步进电机的旋转角度更加精确。
2.采用微步驱动技术：微步驱动技术可以将一个脉冲细分为多个微步，从而实现对步进电机更加精细的控制。
常见的微步驱动技术有1/2步、1/4步和1/8步等。
3.降低负载惯性：负载惯性对步进电机的转动精度有很大影响。
通过减小负载惯性，可以提高步进电机的转动精度。
而闭环控制方法则通过反馈控制系统对步进电机的位置进行实时监测和修正，从而实现更加精确的位置控制。
闭环控制方法可以采用以下几种方式：1.采用位置传感器：可以使用编码器或霍尔传感器等位置传感器来实时监测步进电机的转动角度，从而获得实际位置与期望位置之间的误差。
2.使用PID控制算法：PID控制算法是一种常用的闭环控制算法，通过调节比例、积分和微分三个参数，可以快速、稳定地修正步进电机的位置偏差。
3.采用模型预测控制（MPC）：模型预测控制是一种优化控制算法，通过建立步进电机的数学模型，预测未来的位置偏差，并采取相应的控制策略来修正偏差。
总之，步进电机的精确控制方法可以通过开环控制和闭环控制两种方式实现。
开环控制方法适用于对精度要求不高的应用场景，而闭环控制方法则适用于对位置精度要求较高的场景。
根据具体应用需求，可以选择合适的控制方法来实现步进电机的精确控制。
