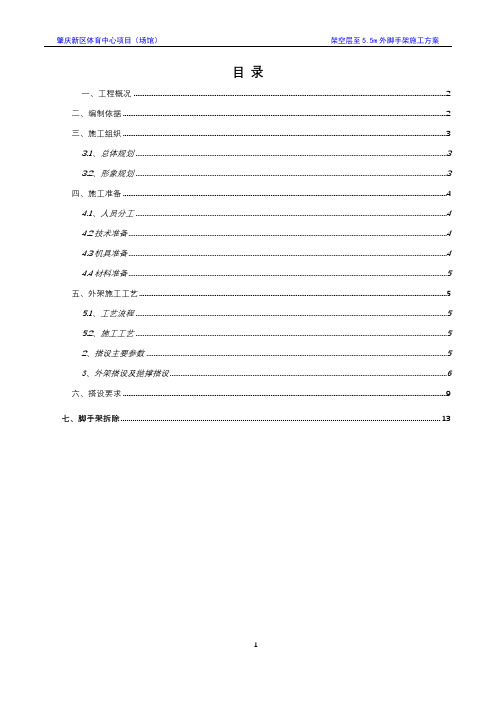

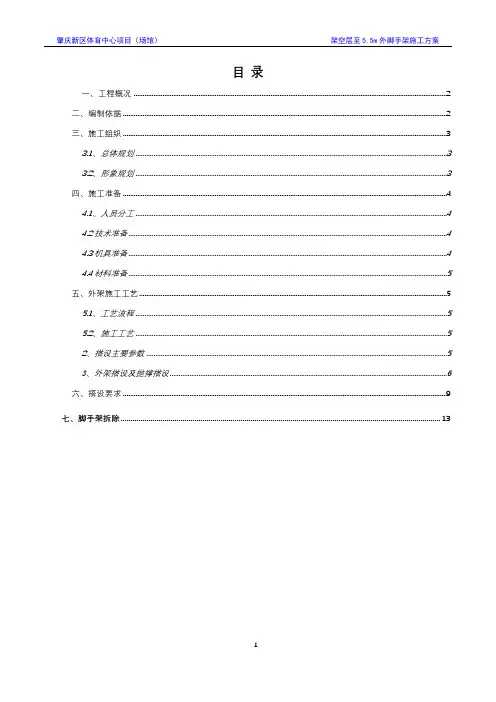

目录一、工程概况 (2)二、编制依据 (2)三、施工组织 (3)3.1、总体规划 (3)3.2、形象规划 (3)四、施工准备 (4)4.1、人员分工 (4)4.2技术准备 (4)4.3机具准备 (4)4.4材料准备 (5)五、外架施工工艺 (5)5.1、工艺流程 (5)5.2、施工工艺 (5)2、搭设主要参数 (5)3、外架搭设及抛撑搭设 (6)六、搭设要求 (9)七、脚手架拆除 (13)架空层至5.5m外脚手架施工方案一、工程概况本工程由专业足球场、主体育馆、训练馆组成。
正负零相对黄海绝对标高为8.300米。
其中专业足球场比赛竞技场地主要有软基处理用的桩基及承台，外围一圈分东西高区看台，南北低区看台，场内含比赛竞技场地。
比赛竞技场地下不设架空层，比赛竞技场地平面约为91×128m的类似矩形场地，看台下设置架空层，架空层地面标高为-2.300m，架空层至二层外环通道构成的主要结构周长约为675m。
根据建筑、结构平面图纸及参照相关周围大样，专业足球场处施工缝处，均存在排水沟，排水沟凸出5.5m环向走道柱中心线以外约2.0m。
主体育馆比赛竞技场地、看台以下为架空层，在首层结构，比赛场地位置被后浇带单独分割开来。
主体育馆分为南北高区看台和东西两侧低区看台。
体育馆内部比赛场地平面尺寸约为48×75m，体育馆地梁外边线与5.5m平台竖向位置相同，冷冻水管沟位于室外填土面一下，竖向投影线与地梁外边线不在同一位置。
体育馆5.5m外平台周长约538m。
为满足架空层至5.5m高外墙施工需要，需设置外脚手架进行施工并兼防护作用。
本工程5.5m标高平面如下图所示。
图1-1 5.5m标高工程平面二、编制依据1、肇庆新区体育中心（场馆）V1.1版施工图纸；2、《建筑地基基础工程施工质量验收规范》GB50202-2002；3、《混凝土结构工程施工质量验收规范》GB50204-2002(2011版)；4、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011；5、《建筑工程模板安全技术规范》JGJ162-2008；6、《建筑施工安全检查标准》JGJ59-2011；7、《建筑施工高处作业安全技术规范》JGJ80-91；8、《建筑结构荷载规范》GB50009-2012；9、《危险性较大的分部分项工程安全管理办法》建质[2009]87号；10、《广东省住房和城乡建设厅关于<危险性较大的分部分项工程安全管理办法>的实施细则》粤建质[2011]13号发布；三、施工组织3.1、总体规划专业足球场场内为软基处理用桩基及承台，比赛竞技场地桩基已经施工完成，场内承台在5.5m标高结构施工完成后插入施工，场内软基处理承台钢结构吊装全部完毕后对临时入口承台、地梁进行施工，最后封闭两处入口位置的首层梁板。

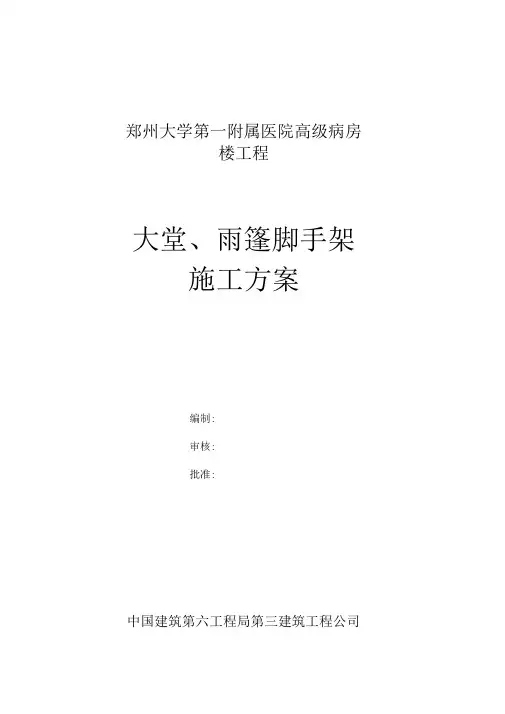

郑州大学第一附属医院高级病房楼工程大堂、雨篷脚手架施工方案编制:审核:批准:中国建筑第六工程局第三建筑工程公司二00七年八月二十三日—*.工程概况二. 编制依据三. 杆件与扣件的选材四. 脚手架的高度、步距、和纵距五. 脚手架的稳固保护措施六. 基础施工要求七. 搭设工艺八. 验收与保养使用九. 拆除工艺十.安全要求及环境保护措施大堂、雨篷脚手架施工方案—、工程概况本工程位于建设东路1号郑州大学第一附属医院院内。
总建筑面积31263.57m2，建筑高度90.00m,地上二^一层，地下二层，主体结构为框架-剪力墙结构。
建筑安全等级二级，抗震设防烈度七度。
大堂位于主楼北侧与老病房楼相连，宽20m,长20m,建筑面积400 m2,高12.6m,屋面为斜屋面，且一、二层上下贯通，屋顶采用夹胶玻璃采光屋面，此部分玻璃幕墙施工必须搭设室内脚手架，长20m宽18m南立面次入口处设计为悬挑钢构雨篷，上部为夹胶玻璃，因玻璃为异形加工且外形尺寸不规则，加工周期长，无法与外脚手架搭拆同步，需搭设独立脚手架。
二、编制依据1、〈〈建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)2、〈〈建筑施工高处作业安全技术规范》(JGJ80-91)3、〈〈建筑施工安全检查标准》(JGJ59-99)4、〈〈建筑工程施工安全操作规程》5、〈〈建筑施工手册》(第二版)6、郑大一附院高级病房楼工程建筑、结构施工图纸7、郑大一附院高级病房楼施工组织设计三、杆件与扣件的选材1、杆件的规格与要求1.1、杆件采用外径48mm壁厚3.5mm的钢管；1.2、选材要求：管件无凹凸状，无疵点裂纹和变形，无锈蚀。
2、扣件的规格与要求2.1、扣件规格：直角扣件、旋转扣件、对接扣件。
2.2、扣件要求：扣件应采用可锻铸铁，应符合国家有关规范规定。
不得有裂缝、变形、缩松等缺陷，钏合处活动应良好。
3、附材：竹笆。
四、脚手架的高度、步距和纵距1、外脚手架高度：30m以下。

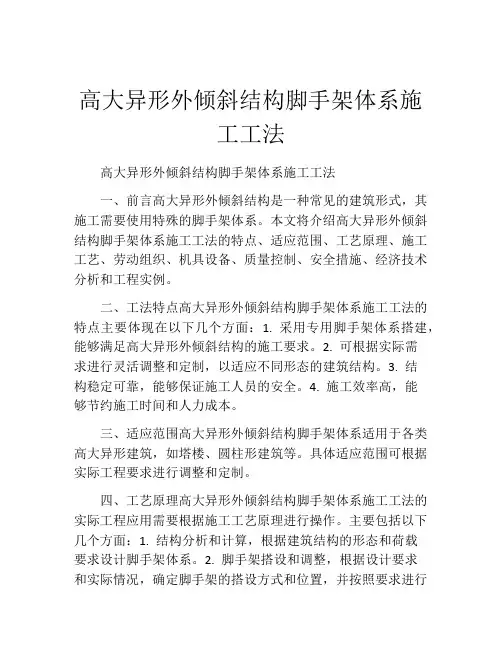

高大异形外倾斜结构脚手架体系施工工法高大异形外倾斜结构脚手架体系施工工法一、前言高大异形外倾斜结构是一种常见的建筑形式，其施工需要使用特殊的脚手架体系。
本文将介绍高大异形外倾斜结构脚手架体系施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。
二、工法特点高大异形外倾斜结构脚手架体系施工工法的特点主要体现在以下几个方面：1. 采用专用脚手架体系搭建，能够满足高大异形外倾斜结构的施工要求。
2. 可根据实际需求进行灵活调整和定制，以适应不同形态的建筑结构。
3. 结构稳定可靠，能够保证施工人员的安全。
4. 施工效率高，能够节约施工时间和人力成本。
三、适应范围高大异形外倾斜结构脚手架体系适用于各类高大异形建筑，如塔楼、圆柱形建筑等。
具体适应范围可根据实际工程要求进行调整和定制。
四、工艺原理高大异形外倾斜结构脚手架体系施工工法的实际工程应用需要根据施工工艺原理进行操作。
主要包括以下几个方面：1. 结构分析和计算，根据建筑结构的形态和荷载要求设计脚手架体系。
2. 脚手架搭设和调整，根据设计要求和实际情况，确定脚手架的搭设方式和位置，并按照要求进行调整。
3. 脚手架连接和支撑，使用专用脚手架连接件和支撑杆对脚手架进行连接和支撑，确保其稳定性和可靠性。
五、施工工艺高大异形外倾斜结构脚手架体系施工工艺主要包括以下几个阶段：1. 设计和预制，根据实际情况进行脚手架体系的设计和预制，包括连接件的制作和脚手架杆件的加工。
2. 基础搭设，根据设计要求，在建筑基础上进行脚手架的搭设和支撑。
3. 主体搭设，根据建筑结构的形态和荷载要求，进行脚手架的主体搭设和调整。
4. 连接和支撑，使用专用脚手架连接件和支撑杆对脚手架进行连接和支撑。
5. 拆除和清理，施工完成后，进行脚手架的拆除和清理工作。
六、劳动组织高大异形外倾斜结构脚手架体系施工工法需要有合理的劳动组织，包括施工人员的技术培训和工作安排、分工协作和作业流程的制定等。
高层外脚手架工程施工方案本工程外脚手架主要用于主体结构施工阶段的安全防护，搭设最高为46、21m。
3.11.1 体系选择外脚手架采用双排钢管脚手架，脚手架全部采用ф48×3.5 的钢管搭设，铺好脚手板，外侧悬挂绿色密目安全网。
3.11.2 外脚手架搭设方法1）外脚手架搭设本工程外脚手架采用落地搭设，立杆采用上单下双的搭设方法，即35 米以下采用双排立杆，自35 米以上采用分段卸载的措施采用单排立杆。
脚手架立杆纵距1.5m,立杆排距0.9m,大横杆步距1.8m，小横杆间距0.9m，内排立杆距墙0.35m，小横杆里端距墙0.2m。
2）连墙点的设备采用“软拉硬撑”方式，每层沿水平隔距6m 在结构楼层外侧梁，板中预埋ф6 钢筋与外架冷结，并用木方顶在钢管与结构之间如下页图示：3）剪刀撑、扫地杆的设置沿脚手架两端和转角处起设置剪刀撑。
每5-7 根立杆设一道，且每片架子不少于三道。
剪刀撑沿架高连续布置，剪刀撑的斜杆与水平面的交角必须控制在45～60 度之间，剪刀撑的斜杆两端用旋转扣件与脚手架的立杆或大横杆扣紧外，在其中间应增加2～4个扣结点。
在脚手架立杆底端之上100～300mm 处一律遍设纵向和横向扫地杆，并与立杆连接牢固。
4）左右相邻立杆和上下相邻平杆的接头应相互错开并置于不同的构架框格内。
如下页图示：同一排大横杆的水平偏差不大于该片脚手架总长度的1/250，且不大于50mm。
相邻步架的大横杆应错开布置在立杆的里侧和外侧，以减少立杆偏心受载情况。
小横杆应贴近立杆布置，搭于大横杆之上并用直角扣件扣紧。
在任何情况下，均不得拆除作为基本结构杆件的小横杆。
钢管之间应采用对接扣件连接，如采用搭接，其搭接长度不得小于800mm。
5）、单双立杆连接构造应做到单立杆与两根双立杆之中的一根对接。
3.11.3 外脚手架防护及搭设1）安全防护脚手架外侧面采用密眼绿色安全网封闭。
安全网在国家定点生产厂购买，并索取合格证。
脚手架施工方案有关脚手架施工方案（精选5篇）为了确保事情或工作有序有力开展，就不得不需要事先制定方案，方案是有很强可操作性的书面计划。
那么应当如何制定方案呢？以下是小编精心整理的有关脚手架施工方案（精选5篇），希望对大家有所帮助。
脚手架施工方案11、工程概况xx广场建筑装饰装修工程该设计美观，造型新颖，同时融合了多项高科技产品，具有现代建筑风格与特色。
本工程厂址位于内蒙古鄂尔多斯市，伊金霍洛旗（简称伊旗）境内。
伊旗位于内蒙古自治区鄂尔多斯东南部，北距工业重镇包头市130km，距东胜区29km，南与陕西煤城大柳塔毗邻。
xx广场建筑装饰装修工程，其工程施工资料为副井生活广场1#楼（接待中心）室内装饰装修、照明、通风、采暖系统。
一层层高10、5m，二层层高6、5m，建筑总高度17m。
局部装修高度10、5米。
本施工组织设计的编制，受到了我公司的高度重视和大力支持，公司专门成立该工程方案小组，采用“比较优化、博采众长”的编制思路，以使本方案重点突出，有较强针对性和可操作性。
涉及的装饰工程主要施工项目有：天花工程：乳胶漆、轻钢龙骨石膏板吊顶刷乳胶漆，窗帘盒。
电气照明安装工程：布管穿线、开关插座灯具安装，配电箱安装、智能设备的安装等。
墙柱面工程：乳胶漆涂料工程、石材墙柱面、瓷砖墙面、装饰板墙柱面、墙纸墙面、装饰木门、石材窗台板、装饰线条等。
给排水工程：水管道支架制作安装、管道安装、卫生洁具安装等。
本工程高支架支撑体系位于5-8轴与D-G轴范围内，层高为10、5m，用于天棚吊顶与空调系统灯具的安装，楼梯间吊顶，油漆工需要。
2、编制依据《建筑工程施工质量验收统一标准》GB50300-2001《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001《建筑安装工程施工安全操作规程》DBJ01-62-20023、施工方法：高空吊顶采用满樘内脚手架，立杆的横、纵间距1、2米，步距0、9米。
4、施工准备4、1编制脚手架施工组织设计。

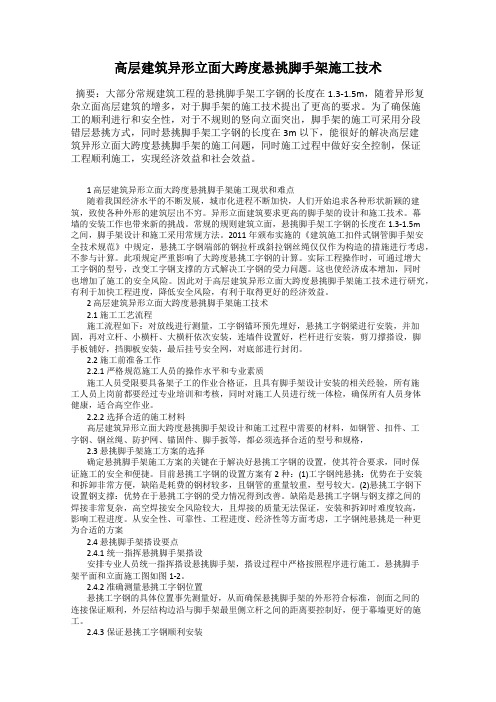

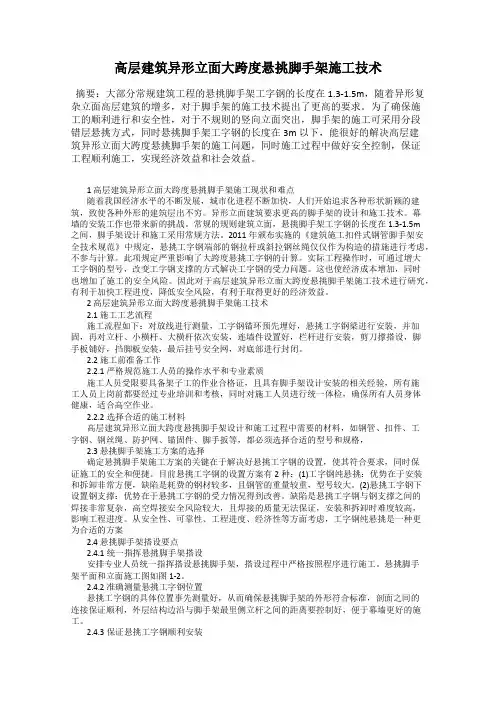

高层建筑异形立面大跨度悬挑脚手架施工技术摘要：大部分常规建筑工程的悬挑脚手架工字钢的长度在1.3-1.5m，随着异形复杂立面高层建筑的增多，对于脚手架的施工技术提出了更高的要求。
为了确保施工的顺利进行和安全性，对于不规则的竖向立面突出，脚手架的施工可采用分段错层悬挑方式，同时悬挑脚手架工字钢的长度在3m以下，能很好的解决高层建筑异形立面大跨度悬挑脚手架的施工问题，同时施工过程中做好安全控制，保证工程顺利施工，实现经济效益和社会效益。
1 高层建筑异形立面大跨度悬挑脚手架施工现状和难点随着我国经济水平的不断发展，城市化进程不断加快，人们开始追求各种形状新颖的建筑，致使各种外形的建筑层出不穷。
异形立面建筑要求更高的脚手架的设计和施工技术。
幕墙的安装工作也带来新的挑战。
常规的规则建筑立面，悬挑脚手架工字钢的长度在1.3-1.5m之间，脚手架设计和施工采用常规方法。
2011年颁布实施的《建筑施工扣件式钢管脚手架安全技术规范》中规定，悬挑工字钢端部的钢拉杆或斜拉钢丝绳仅仅作为构造的措施进行考虑，不参与计算。
此项规定严重影响了大跨度悬挑工字钢的计算。
实际工程操作时，可通过增大工字钢的型号，改变工字钢支撑的方式解决工字钢的受力问题。
这也使经济成本增加，同时也增加了施工的安全风险。
因此对于高层建筑异形立面大跨度悬挑脚手架施工技术进行研究，有利于加快工程进度，降低安全风险，有利于取得更好的经济效益。
2 高层建筑异形立面大跨度悬挑脚手架施工技术2.1 施工工艺流程施工流程如下：对放线进行测量，工字钢锚环预先埋好，悬挑工字钢梁进行安装，并加固，再对立杆、小横杆、大横杆依次安装，连墙件设置好，栏杆进行安装，剪刀撑搭设，脚手板铺好，挡脚板安装，最后挂号安全网，对底部进行封闭。
2.2 施工前准备工作2.2.1 严格规范施工人员的操作水平和专业素质施工人员受限要具备架子工的作业合格证，且具有脚手架设计安装的相关经验，所有施工人员上岗前都要经过专业培训和考核，同时对施工人员进行统一体检，确保所有人员身体健康，适合高空作业。
▲脚手架专项施工方案脚手架是建筑工地上常用的临时性支撑结构，用于支撑和固定施工人员和材料，保障施工安全。
脚手架施工是建筑施工中至关重要的一个环节，因此需要制定专项施工方案，确保施工过程中的安全和顺利进行。
下面将针对脚手架的专项施工方案进行详细介绍。
一、施工前准备工作1.确认脚手架的设计图纸和相关资料，检查确认无误后方可进行施工。
2.向相关部门提交脚手架施工申请，取得相应的施工许可。
3.确保施工现场周边区域的安全，清理杂物和障碍物，确保施工通道畅通。
4.选派专业技术人员进行现场勘察，确定脚手架的基础结构、支撑方式和搭设位置。
二、脚手架搭设1.在确定好的基础结构上安装脚手架的基础支撑，确保支撑牢固稳定。
2.安装立杆和横杆，保证各个立杆和横杆的连接牢固，杆件之间的间距均匀。
3.安装脚手架的横向和纵向水平支撑，确保支撑结构牢固、稳定。
4.按照设计要求安装脚手架的扶手和安全网，确保工人在高处作业时有安全保障。
三、脚手架使用1.在脚手架搭设完成后，需要进行静载试验，确保脚手架的承载能力符合设计要求。
2.禁止脚手架上的人员聚集和乱堆乱放材料，保持脚手架的整洁和通风。
3.定期检查脚手架的连接部位和支撑结构，发现问题及时整改，确保施工安全。
4.在使用过程中如需对脚手架进行拆改或增加部分结构，需经过相关部门的审核批准。
四、脚手架拆除1.在施工任务完成后，按照设计要求进行脚手架的拆除工作。
2.拆除过程中需要注意防护措施，避免材料掉落和人员受伤。
3.拆除后要对脚手架进行清理和整理，确保施工现场的整洁和安全。
4.完成拆除后，向相关部门报备，确认脚手架拆除工作已完成。
五、安全管理1.在脚手架施工过程中，严格执行安全操作规程，遵守相关安全制度和规定。
2.加强对施工人员的安全教育培训，提高工人的安全意识和应急处置能力。
3.定期开展安全检查和隐患排查，发现问题及时整改，确保施工现场的安全。
4.在脚手架使用过程中，严禁私自改动脚手架结构，确保脚手架的稳定性和承载能力。

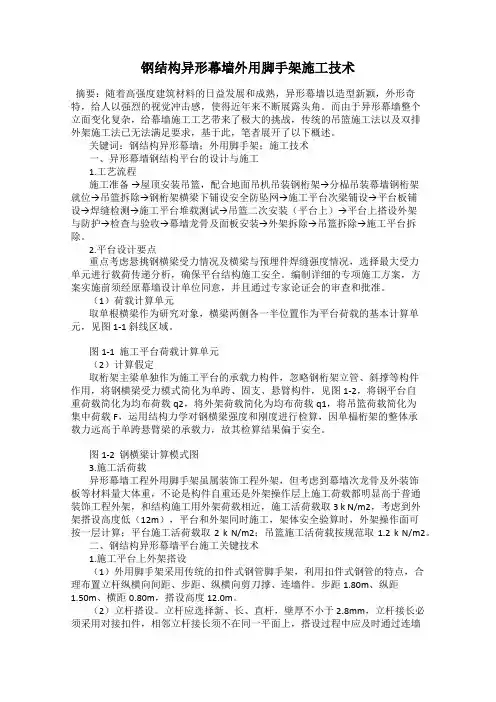

钢结构异形幕墙外用脚手架施工技术摘要：随着高强度建筑材料的日益发展和成熟，异形幕墙以造型新颖，外形奇特，给人以强烈的视觉冲击感，使得近年来不断展露头角。
而由于异形幕墙整个立面变化复杂，给幕墙施工工艺带来了极大的挑战，传统的吊篮施工法以及双排外架施工法已无法满足要求，基于此，笔者展开了以下概述。
关键词：钢结构异形幕墙；外用脚手架；施工技术一、异形幕墙钢结构平台的设计与施工1.工艺流程施工准备→屋顶安装吊篮，配合地面吊机吊装钢桁架→分榀吊装幕墙钢桁架就位→吊篮拆除→钢桁架横梁下铺设安全防坠网→施工平台次梁铺设→平台板铺设→焊缝检测→施工平台堆载测试→吊篮二次安装（平台上）→平台上搭设外架与防护→检查与验收→幕墙龙骨及面板安装→外架拆除→吊篮拆除→施工平台拆除。
2.平台设计要点重点考虑悬挑钢横梁受力情况及横梁与预埋件焊缝强度情况，选择最大受力单元进行载荷传递分析，确保平台结构施工安全。
编制详细的专项施工方案，方案实施前须经原幕墙设计单位同意，并且通过专家论证会的审查和批准。
（1）荷载计算单元取单根横梁作为研究对象，横梁两侧各一半位置作为平台荷载的基本计算单元，见图 1-1 斜线区域。
图1-1 施工平台荷载计算单元（2）计算假定取桁架主梁单独作为施工平台的承载力构件，忽略钢桁架立管、斜撑等构件作用，将钢横梁受力模式简化为单跨、固支、悬臂构件，见图1-2，将钢平台自重荷载简化为均布荷载q2，将外架荷载简化为均布荷载q1，将吊篮荷载简化为集中荷载F，运用结构力学对钢横梁强度和刚度进行检算，因单榀桁架的整体承载力远高于单跨悬臂梁的承载力，故其检算结果偏于安全。
图1-2 钢横梁计算模式图3.施工活荷载异形幕墙工程外用脚手架虽属装饰工程外架，但考虑到幕墙次龙骨及外装饰板等材料量大体重，不论是构件自重还是外架操作层上施工荷载都明显高于普通装饰工程外架，和结构施工用外架荷载相近，施工活荷载取 3 k N/m2，考虑到外架搭设高度低（12m），平台和外架同时施工，架体安全验算时，外架操作面可按一层计算；平台施工活荷载取2 k N/m2；吊篮施工活荷载按规范取1.2 k N/m2。
外脚手架施工方案一、编制依据1、建筑施工高处作业安全技术规范ＪGJ8０-9０2、建筑施工现场安全防护标准3、建筑施工图4、结构施工图5、施工组织设计二、工程概况万柳大学生公寓3＃、4#楼工程建筑面积５6５9０m2，是集大学生公寓、餐饮、商场、车库、超市于一体的综合性建筑,其中地下二层,地上15层，４＃楼檐高51.8m，3#楼44m，建筑物东西长115.2m,南北长80．9m 基础为筏板基础。
地上3＃楼为框架结构，4#楼为剪力墙，外墙1－2层为米黄色花岗岩,3-15层贴磁砖及玻璃幕墙。
三、脚手架的构造要求1、根据工程特点，本工程外脚手架采用扣件式钢管双排脚手架,沿架高25ｍ以下立杆采用双排双杆，25m以上采用双排单行立杆,排距1．２ｍ,立杆间距1.２ｍ,步距1.5m距墙距离不大于３50mｍ,立杆搭设高度均需高出建筑物檐口1.5ｍ。
2、立杆1）立杆的接头除在顶层可采用搭接外,其余各接头必须采用对接扣件对接，立杆的对接扣件应交错布置,两个相邻立柱接头不应设在同步同跨内，两相邻立柱在高度方向错开的距离不应小于50０ｍm，各接头中心距主节点的距离不应大于步距的1/３,立柱的搭接长度不应小于１m，不少于2个旋转扣件,固定端扣件盖板的边缘至杆端不应小于１00mm。
2）双管立柱的副立柱高度不低于3步,钢管的长度不应小于６ｍ,立杆与副立杆连接采用旋转扣件连接,扣件的数量不少于2个,每根立柱均设置槽钢底座。
3）脚手架必须设置纵横向扫地杆,纵向扫地采用直角扣件固定在紧靠纵向扫地杆下方的立柱上，当立杆基础不在同一高度时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定,靠边坡的立柱轴线到边坡的距离应不小于50０mm。
4）纵向水平杆设于横向水平杆之下，在立柱内侧,采用直角扣件与立柱扣紧,纵向水平杆采用对接扣件连接,也可采用搭接，对接头应交错布置，不应设在同步,同跨内,相邻两接头水平距离不小于5０cm,并应避免设在纵向水平杆的跨中,搭接长度不小于1ｍ，并应等距设置３个旋转扣件固定,端部扣件盖板边缘至杆端的距离不应大于10cm,纵向水平杆的长度不小于3跨,且不小于6m。
5）大横杆：大横杆步距1．２m,采用直角扣件扣紧在纵向水平杆上，靠墙一侧的外伸长度不应大于５0cm，相邻大横杆位置应错开,大横杆应搭设在立杆内侧，尽量减少立杆的偏心受载。
6）小横杆：小横杆间距为1ｍ,并尽可能与立杆贴近，搭在大横杆上同直角扣件扣紧，不能有松扣，两头应大于10cｍ，防止滑脱。
7）剪刀撑要求:脚手架每隔5－7根立杆设置一组纵向连续剪刀撑,每道剪刀撑的宽度不小于4跨,且不小于6m,斜杆与地面的倾角45O－60O 之间,根据本工程特点，在外侧立面整个长度和高度连续设置剪撑，剪刀撑斜杆的接头除顶层可以采用搭接外,其余接头均必须采用对接和扣件连接，其搭接长度不小于1m，剪刀撑的斜杆采用旋转扣件固定在与之相交的横向水平杆的伸出端或柱上，旋转扣件中心距主节点的距离不大于15ｃm，横向支撑的斜杆应在1-２米内由底至顶呈之字形连续布置,斜杆采用旋转扣件固定在与之相交主杆或横向水平杆的伸出端上，一字型，开口型双排脚手架两端均必须设置横向支撑。
剪刀撑随架体同步搭设,确保安全,搭设剪墙时要插到地面的垫板处,与立杆紧扣，采用搭接方式但不小于60cm,且不少于2个转扣。
8）加固方式:脚手架要与墙体拉结,保证拉结点的垂直距离不超过４m,水平距离不小于5－6ｍ，拉结点要先在建筑物牢固处,便于利用各种栓子,预留洞口等。
9）①脚手板，挡脚板,护拦，安全网，连墙件。
脚手架的操作面必须满铺板，离墙面不得大于20cｍ,不能有探头板、飞板、脚手板下设水平网,安全网,板与板之间设双排小横杆,间距不大于３0cｍ。
脚手板自顶层的操作层往下计,每隔12ｍ满铺一层脚手板。
②连墙件采用钢性连墙件Φ4８×3．5钢管，连墙杆与建筑物连接采用两个扣件，连墙杆采用螺栓或焊缝与由建筑物伸出的预埋件相连,连墙件应均匀布置，并靠近主节点设置,偏离主节点的距离不大于３0cm连墙件从底步第一根纵向水平杆处设置，连墙件的垂直间距不大于建筑物的层高，也不大于４m。
连墙件中的连墙杆宜呈水平并垂直于墙面设置，与脚手架连接的一端可稍为下斜,不容许向上翅起柔性连墙件的拉筋一般采用两根直径4mm的镀锌钢丝拧成一股使用,且不小于２股,采用拉筋时必须配用顶撑，并可靠地顶在砼圈梁、柱等结构部位,以防止向内倾复。
③脚手架外侧采用全封闭安全网,安全网长6m，宽1．2ｍ，作业面设两道护身栏和一道挡脚板，防护高度1.2m,下口封严扎网用铁丝或安全部门指定产品。
④脚手架为全封闭式,各个立面设安全出入口,搭设安全通道,护头棚等各种防护设施。
⑤斜道:本工程采用之字形斜道,斜道附着在外墙脚手架或建筑物上但斜道要独立设置,人行斜道宽度不小于1m,坡度采用１:3（高:长)，运料斜道宽度不小于１.5m，坡度采用１:6。
拐弯处应设置平台，宽度不小于斜道宽度。
斜道两侧及平台外围均必须按规定设置连墙件，应每两步加设水平斜杆并设置剪力撑和横向支撑。
斜道的脚手板横铺时,应在横向水平杆上增设中间纵向支承斜杆，斜杆间距不应大于５0cm，脚手板顺铺时,接头应采用搭接,下面的板头应压住上面的板头的凸棱处，用三角木填顺，人行运料的斜道脚手板每隔２5-30cm设置一根防滑木条，木条的厚度采用2-3cｍ厚。
四、外脚手架的搭设1、地基与基础（1）本工程的地基为砂夹石和灰土，采用槽钢铺通垫。
（2）搭设在楼面上的脚手架，立柱下端应设垫板或垫块，并应根据立根传下的集中荷载对楼面结构进行验算。
（3）地基应平整耐实,保证有可靠的排水坡度,使雨水流向基坑周边的排水沟，防止积水长期漫泡地基。
2、施工准备（1）在搭设脚手架前,单位工程的各级负责人应按施工组织设计中有关脚手架的要求，逐级向架设和使用人员进行技术交底。
（2）首先对钢管、扣件、脚手板等进行检查验收不合格的构配件不得使用,经检验合格的构配件按品种，规格分类堆放整齐、平稳,堆放场地不得有积水。
（3）清除地面杂物,平整搭设场地，并使排水畅通。
沿建筑物四周修筑排水沟，沟宽30cｍ深３０cｍ，用红机砖Ｍ5砂浆砌筑，沟底及两侧用1:2.5水泥砂浆抹光,以便排水。
（4）按脚手架的柱距,排距进行放线、定位。
3、施工搭设顺序：场地整平夯实放排距、柱距线铺设通长槽钢(垫板)放置纵向扫地杆立柱横向扫地杆第一步纵向水平杆连墙件(或加抛撑) 设剪刀撑加钢丝绳卸载铺脚手板拉水平网绑扎防护栏杆及挡脚板挂立网防护4、脚手架的卸载和改动本脚手架是高大承重工程，采取分层卸载，设5层、10层两道卸荷，用Φ14钢丝绳与建筑物连接，担荷点要在建筑物上,可采用水平方向每隔3m至4m预留小洞，也可以利用各种预留洞,柱子等。
在改动架子时要写出方案，交底，请示主管领导审批后方可改动。
5、搭设注意事项:（1）外径Φ48mm和5１ｍm的钢管严禁混合使用。
（2）扣件螺栓拧紧力距在４0Ｎ-m—60N-m之间，以保证空间框架结构的节点有足够的刚性和传递荷载能力。
（3）相邻立杆的对接扣件不得在同一高度内,相互错开不小于50ｃm。
（4）开始搭设时，每隔6跨设置一根抛撑，同时将立杆点焊在通长槽钢上。
（5）当搭至有连墙件构造层时,搭设完该处的立柱，纵向水平杆,横向水平杆后，应立即设置连墙件。
（6）顶层的立杆搭接长度不小于1m，立杆伸出建筑物不小于1.5ｍ。
6、脚手架搭设完毕后,必须经过技术质量、安全、工程部共同验收合格方可投入使用,使用过程中需严格遵守以下规定。
（1)施工作业中,禁止随意拆改各个部件。
如必须要改动,须经主管部门领导审批,采取相应的弥补措施,并在作业完毕后及时予以恢复。
（2）严格控制施工荷载，结构施工期间使用荷载不得超过2646Ｎ/mm2即２７0kg/ｍ2，装饰不得超过１960Ｎ/m2即20０kg／m２，严禁在作业面堆放施工材料。
(3）脚手架应作好接地措施,采用3根50×5的角铁长1.５m埋入地下,再用一个40×4的扁钢引出与架体焊接，雷雨季节前安全部门应及时督促电工作好高层脚手架的电阻遥测工作，保证接地电阻值不大于10欧姆。
(４）工人在架上作业中必须佩戴安全帽、安全带,穿防滑鞋，加强自我安全保护和注意他人的安全，避免发生碰撞,闪失和落物，严禁在架上嬉闹和休息,工人人员上下脚手架必须走安全防护的出入通道严禁攀援脚手架上下。
（5）施工作业期间应及时清理各种杂物，保证架面整齐、干净通畅、严禁抛物和倾倒垃圾。
（6）５级以上(含五级）大风、大雾、雨雪天气应立即停止脚手架作业，雾雨后上架子作业应有防滑措施,并及时扫除积雪。
(７)安全部门应经常对脚手架进行隐患检查，对架子工安全检查意识加强教育，发现不安全迹象和情况时,应立即通知施工队整改排除隐患后方可断续施工。
五、脚手架拆除进行外檐装修时,随着装修的进展，外脚手架逐步由上拆除，拆除时严格执行以下要求。
1、拆除顺序:拆除前准备解除立桂安全网拆绑扎护身栏和挡脚板拆封顶杆拆斜撑和剪刀撑翻倒脚手板解除小横杆解除立杆倒运钢管扣件现场清理干净2、拆除作法:（1）做好拆除前的准备工作，逐级向拆除人员进行技术安全交底，对拆除的钢管,网和脚手板按先后倒运下来不得乱扔。
按品种,规格,先后堆放整齐、平稳、堆放地不得有积水。
（2）拆除外脚手架时,一组人员不少于3 人，操作中严格遵守规程,对高处钢管扣件,脚手板,用大绳和滑轮系下来或人工传递。
（3）拆外架由上而下按顺序，决不能上步架未拆完毕就拆下步架，而且要注意拉接点，脚手架拆止到部位方能松懈,必要时,还得加固拉接点才能拆除上面的脚手架做到脚手架无摆动。
（4）拆除大横杆将所有扣件掀盖后,工人掺下放到外架上,注意无探杆，拆除立杆，要有2人操作,一人稳住立杆,另一人拆接头扣件，严禁立杆在无大横杆时拆除立杆。
（5）拆除剪刀撑要从上而下拆，不得在剪刀撑未拆除拆脚手架剪刀撑，拆除部位要和所拆外脚手架步距相同,以保持脚手架的稳定性。
六、安全措施和成品保护1、所有操作人员必须持有效证件上岗，在拆除前必须进行书面安全技术交底。
2、拆除脚手架时操作人员必须戴上安全帽,系好合格的安全带,穿好防滑鞋，严禁酒后操作。
3、拆除脚手架时,地面应设围栏和警戒标志,并派专人看守,严禁一切非操作人员入内，并将所有能通入外脚手架的孔，洞窗口封严,以防有人探视、行走,发生意外。
4、拆除外脚手架时若遇阴雨天,大风强对流天气等,严禁施工。
5、在拆除外脚手架时,若拆大横杆，安全带系在立杆上；若拆除立杆时，安全带系在水平大横杆上。
6、拆除脚手架钢管,扣件时,严禁抛、扔、砸扣件,短钢管放至搂内要有专人接送，严禁从窗口扔钢管件，以砸坏楼内地面。
7、拆除第一步脚手架时，扣件钢管不允许抛扔到屋面已做防水层，对已做完的防水要加强保护。
