1.5MW风力发电机组变桨系统原理及维护国电联合动力技术有限公司培训中心（内部资料严禁外泄）UP77/82 风电机组变桨控制及维护目录1、变桨系统控制原理2、变桨系统简介3、变桨系统故障及处理4、LUST与SSB变桨系统的异同5、变桨系统维护定桨失速风机与变桨变速风机之比较定桨失速型风电机组发电量随着风速的提高而增长，在额定风速下达到满发，但风速若再增加，机组出力反而下降很快，叶片呈现失速特性。
优点：机械结构简单，易于制造；控制原理简单，运行可靠性高。
缺点：额定风速高，风轮转换效率低；电能质量差，对电网影响大；叶片复杂，重量大，不适合制造大风机变桨变速型风电机组风机的每个叶片可跟随风速变化独立同步的变化桨距角，控制机组在任何转速下始终工作在最佳状态，额定风速得以有效降低，提高了低风速下机组的发电能力；当风速继续提高时，功率曲线能够维持恒定，有效地提高了风轮的转换效率。
优点：发电效率高，超出定桨机组10%以上；电能质量提高，电网兼容性好；高风速时停机并顺桨，降低载荷，保护机组安全；叶片相对简单，重量轻，利于制造大型兆瓦级风机缺点：变桨机械、电气和控制系统复杂，运行维护难度大。
变桨距双馈变速恒频风力发电机组成为当前国内兆瓦级风力发电机组的主流。
变桨系统组成部分简介变桨控制系统简介✓主控制柜✓轴柜✓蓄电池柜✓驱动电机✓减速齿轮箱✓变桨轴承✓限位开关✓编码器▪变桨主控柜变桨轴柜▪蓄电池柜▪电机编码器GM 400绝对值编码器共10根线，引入变桨控制柜，需按线号及颜色接入变桨控制柜端子排上。
▪限位开关变桨系统工作流程：●机组主控通过滑环传输的控制指令；●将变桨命令分配至三个轴柜；●轴柜通过各自独立整流装置同步变换直流来驱动电机；●通过减速齿轮箱传递扭矩至变桨齿轮带动每个叶片旋转至精准的角度；●将该叶片角度值反馈至机组主控系统变桨系统控制原理风机不同运行状态下的变桨控制1、静止——起动状态2、起动——加速状态3、加速——风机并网状态3.1、低于额定功率下发电运行3.2 达到额定功率后维持满发状态运行4、运行——停机状态1、静止——起动状态下的变桨调节桨距角调节至50°迎风；开桨速度不能超过2 ° /s;顺桨速度不能超过5° /s;变桨加速度不能超过20 ° /s²；目标：叶轮转速升至3 r/s(低速轴）2、起动——加速状态下的变桨调节桨距角在（50 °，0°）范围内调节迎风；开桨速度不能超过2 ° /s;顺桨速度不能超过5° /s;变桨加速度不能超过20 ° /s²；目标：叶轮转速升至10 r/s(低速轴）3、加速——并网发电状态下的变桨调节3.1 低于额定功率下的变桨调节桨距角在维持0°迎风；开桨速度不能超过2 ° /s;顺桨速度不能超过5° /s;变桨加速度不能超过20 ° /s²；变频系统通过转矩控制达到最大风能利用系数， 目标：叶轮转速升至17.5 r/s(低速轴）3.2 达到额定功率后维持满发状态运行桨距角在（90 °，0°）范围内调节；开桨速度不能超过5 ° /s;顺桨速度不能超过5° /s;变桨加速度不能超过20 ° /s²；通过变桨控制使机组保持额定输出功率不变，目标：叶轮转速保持17.5 r/s(低速轴）4、运行——停机状态4.1 正常停机叶片正常顺桨至89°；变桨主控柜的顺桨命令通过轴柜执行；顺桨速度控制为5° /s;叶轮空转，机械刹车不动作；4.2 快速停机叶片快速顺桨至89°；变桨主控柜的顺桨命令通过轴柜执行；顺桨速度控制为7° /s;叶轮空转，机械刹车不动作；4.3 紧急停机叶片紧急顺桨至91°或96 °限位开关；紧急顺桨命令通过蓄电池柜执行；顺桨速度不受控制;叶轮转速低于5 r/s后，液压机械刹车抱闸，将叶轮转速降至为零；独立变桨：三个叶片通过各自的轴柜和蓄电池柜实现开桨和顺桨的同步调节；如果某一个驱动器发生故障，另两个驱动器依然可以安全地使风机顺桨并安全停机。

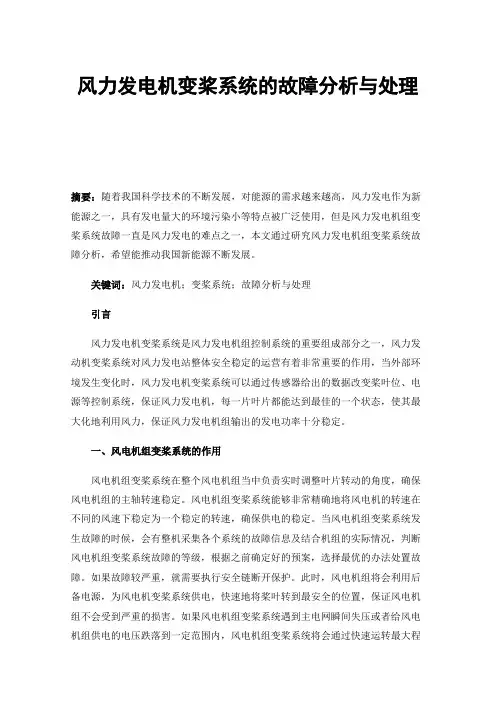

风力发电机变桨系统的故障分析与处理摘要：随着我国科学技术的不断发展，对能源的需求越来越高，风力发电作为新能源之一，具有发电量大的环境污染小等特点被广泛使用，但是风力发电机组变桨系统故障一直是风力发电的难点之一，本文通过研究风力发电机组变桨系统故障分析，希望能推动我国新能源不断发展。
关键词：风力发电机；变桨系统；故障分析与处理引言风力发电机变桨系统是风力发电机组控制系统的重要组成部分之一，风力发动机变桨系统对风力发电站整体安全稳定的运营有着非常重要的作用，当外部环境发生变化时，风力发电机变桨系统可以通过传感器给出的数据改变桨叶位、电源等控制系统，保证风力发电机，每一片叶片都能达到最佳的一个状态，使其最大化地利用风力，保证风力发电机组输出的发电功率十分稳定。
一、风电机组变桨系统的作用风电机组变桨系统在整个风电机组当中负责实时调整叶片转动的角度，确保风电机组的主轴转速稳定。
风电机组变桨系统能够非常精确地将风电机的转速在不同的风速下稳定为一个稳定的转速，确保供电的稳定。
当风电机组变桨系统发生故障的时候，会有整机采集各个系统的故障信息及结合机组的实际情况，判断风电机组变桨系统故障的等级，根据之前确定好的预案，选择最优的办法处置故障。
如果故障较严重，就需要执行安全链断开保护。
此时，风电机组将会利用后备电源，为风电机变桨系统供电，快速地将桨叶转到最安全的位置，保证风电机组不会受到严重的损害。
如果风电机组变桨系统遇到主电网瞬间失压或者给风电机组供电的电压跌落到一定范围内，风电机组变桨系统将会通过快速运转最大程度上，减少由于风转交互作用引起风电机组整机的振动，将由于电压对整体风电机组的影响减少到最小程度。
二、风力发电机变桨系统常见的故障分析与处理1.变桨角度的差异在风电机组运行的过程中，如果三个叶片的变桨角度有差异，就容易对风电机组的稳定运行产生巨大影响。
风力发电机变桨系统会根据两个叶片角度之间的传感器得到的叶片角度作为参考，如果两者的数据相差太大，就会上报变桨角度错误。

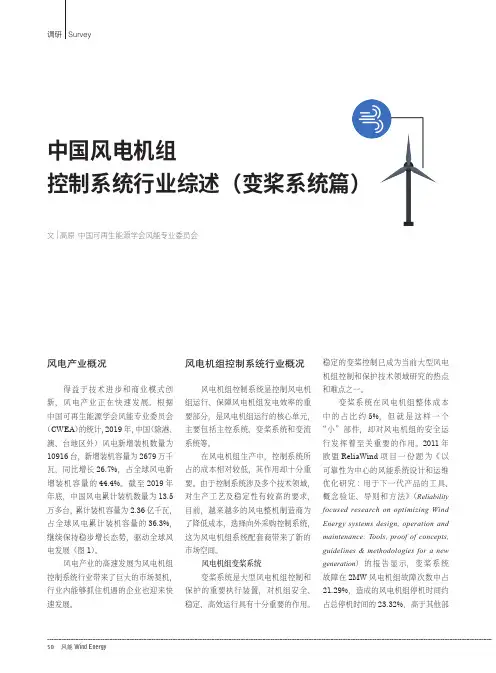

中国风电机组控制系统行业综述（变桨系统篇）文 | 高原 中国可再生能源学会风能专业委员会风电产业概况得益于技术进步和商业模式创新，风电产业正在快速发展。
根据中国可再生能源学会风能专业委员会（CWEA）的统计，2019年，中国（除港、澳、台地区外）风电新增装机数量为10916台，新增装机容量为2679万千瓦，同比增长26.7%，占全球风电新增装机容量的44.4%。
截至2019年年底，中国风电累计装机数量为13.5万多台，累计装机容量为2.36亿千瓦，占全球风电累计装机容量的36.3%，继续保持稳步增长态势，驱动全球风电发展（图1）。
风电产业的高速发展为风电机组控制系统行业带来了巨大的市场契机，行业内能够抓住机遇的企业也迎来快速发展。
风电机组控制系统行业概况风电机组控制系统是控制风电机组运行、保障风电机组发电效率的重要部分，是风电机组运行的核心单元，主要包括主控系统、变桨系统和变流系统等。
在风电机组生产中，控制系统所占的成本相对较低，其作用却十分重要。
由于控制系统涉及多个技术领域，对生产工艺及稳定性有较高的要求，目前，越来越多的风电整机制造商为了降低成本，选择向外采购控制系统，这为风电机组系统配套商带来了新的市场空间。
风电机组变桨系统变桨系统是大型风电机组控制和保护的重要执行装置，对机组安全、稳定、高效运行具有十分重要的作用。
稳定的变桨控制已成为当前大型风电机组控制和保护技术领域研究的热点和难点之一。
变桨系统在风电机组整体成本中的占比约5%，但就是这样一个“小”部件，却对风电机组的安全运行发挥着至关重要的作用。
2011年欧盟ReliaWind项目一份题为《以可靠性为中心的风能系统设计和运维优化研究：用于下一代产品的工具、概念验证、导则和方法》（Reliabilityfocused research on optimizing WindEnergy systems design, operation andmaintenance: Tools, proof of concepts,guidelines & methodologies for a newgeneration）的报告显示，变桨系统故障在2MW风电机组故障次数中占21.29%，造成的风电机组停机时间约占总停机时间的23.32%，高于其他部50 风能Wind Energy2021年第01期 51图1 2010—2019年中国风电装机容量走势件或系统（图2）。
风力发电机组变桨系统介绍一．风机变桨系统概述风力发电机组控制系统硬件分别安装在三个不同部分：1. 机舱控制，安装在机舱内2. 地面控制，安装在塔架底部3. 变桨控制，安装在轮毂内部人机界面触摸屏显示风机的运行状况和参数，或者启动或停止风机.风力发电机组四种控制方式:1. 定速定浆距控制(Fixed speed stall regulated)发电机直接连到恒定频率的电网,在发电时不进行空气动力学控制2. 定速变浆距控制(Fixed speed pitch regulated)发电机直接连到恒定频率的电网,在大风时浆距控制用于调节功率3. 变速定浆距控制(Variable speed stall regulated)变频器将发电机和电网去耦(decouples),允许转子速度通过控制发电机的反力矩改变.在大风时,减慢转子直到空气动力学失速限制功率到期望的水平.4. 变速变浆距控制(Variable speed pitch regulated)变频器将发电机和电网去耦(decouples), 允许通过控制发电机的反力矩改变转子速度.在大风时,浆距控制用于调节功率.二. 变桨系统的工作原理定浆距风机通过叶片的失速,即改变叶片横断面周围流动的气流,导致效率的损失,从而控制风机的最大输出功率;变浆距风机是通过叶片沿其纵向轴转动,改变气流对叶片的攻角,从而改变风力发电机组获得的空气动力转矩,使发电机功率输出保持稳定.变桨伺服控制系统作为风力发电控制系统的外环,在风力发电机组的控制中起着十分重要的作用.它控制风力发电机组的叶片节距角可以随风速的大小进行自动调节.在低风速起动时,桨叶节距可以转到合适的角度,使风轮具有最大的起动力矩;当风速过高时,通过调整桨叶节距,改变气流对叶片的攻角,从而改变风力发电机组获得的空气动力转矩,使发电机功率输出保持稳定.三. 变桨系统和定桨系统的比较定桨距失速调节型风力发电机组定奖距是指桨叶与轮载的连接是固定的，桨距角固定不变，即当风速变化时，桨叶的迎风角度不能随之变化,桨叶翼型本身所具有的失速特性.当风速高于额定风速时，气流的攻角增大到失速条件，使桨叶的表面产生涡流，效率降低，来限制发电机的功率输出。
