简要介绍广播音响系统组成的10种设备类型

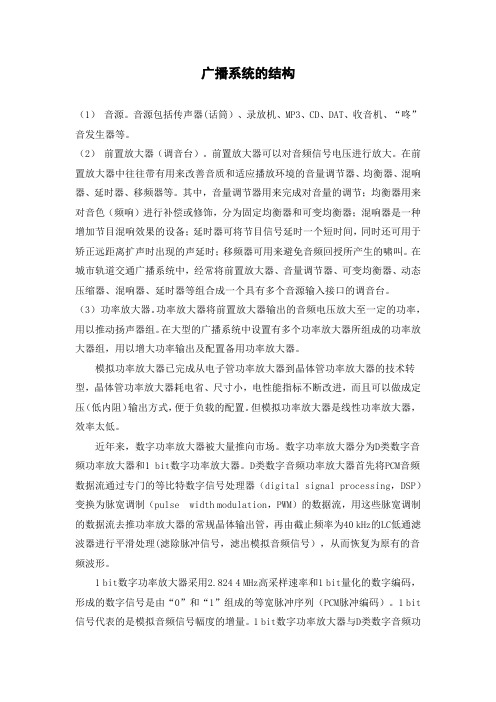

广播系统的结构（1）音源。

音源包括传声器(话筒）、录放机、MP3、CD、DAT、收音机、“咚”音发生器等。

（2）前置放大器（调音台）。

前置放大器可以对音频信号电压进行放大。

在前置放大器中往往带有用来改善音质和适应播放环境的音量调节器、均衡器、混响器、延时器、移频器等。

其中，音量调节器用来完成对音量的调节；均衡器用来对音色（频响）进行补偿或修饰，分为固定均衡器和可变均衡器；混响器是一种增加节目混响效果的设备；延时器可将节目信号延时一个短时间，同时还可用于矫正远距离扩声时出现的声延时；移频器可用来避免音频回授所产生的啸叫。

在城市轨道交通广播系统中，经常将前置放大器、音量调节器、可变均衡器、动态压缩器、混响器、延时器等组合成一个具有多个音源输入接口的调音台。

（3）功率放大器。

功率放大器将前置放大器输出的音频电压放大至一定的功率，用以推动扬声器组。

在大型的广播系统中设置有多个功率放大器所组成的功率放大器组，用以增大功率输出及配置备用功率放大器。

模拟功率放大器已完成从电子管功率放大器到晶体管功率放大器的技术转型，晶体管功率放大器耗电省、尺寸小，电性能指标不断改进，而且可以做成定压（低内阻）输出方式，便于负载的配置。

但模拟功率放大器是线性功率放大器，效率太低。

近年来，数字功率放大器被大量推向市场。

数字功率放大器分为D类数字音频功率放大器和1 bit数字功率放大器。

D类数字音频功率放大器首先将PCM音频数据流通过专门的等比特数字信号处理器（digital signal processing，DSP）变换为脉宽调制（pulse width modulation，PWM）的数据流，用这些脉宽调制的数据流去推功率放大器的常规晶体输出管，再由截止频率为40 kHz的LC低通滤波器进行平滑处理(滤除脉冲信号，滤出模拟音频信号），从而恢复为原有的音频波形。

1 bit数字功率放大器采用2.824 4 MHz高采样速率和1 bit量化的数字编码，形成的数字信号是由“0”和“1”组成的等宽脉冲序列（PCM脉冲编码）。

广播音响系统的组成不管哪一种广播音响系统，它基本可分四个部分：节目设备、信号的放大和处理设备、传输线路和扬声器系统。

节目源设备：节目源通常为无线电广播，激光唱机和录音卡座等设备提供，此外还有传声器、电子乐器等。

信号放大和处理设备：包括调音台、前置放大器、功率放大器和各种控制器及音响加工设备等。

这部分设备的首要任务是信号放大，其次是信号的选择，调音台和前置放大器作用和地位相似（当然调音台的功能和性能指标更高），它们的基本功能是完成信号的选择和前置放大，此外还担负音量和音响效果进行各种调整和控制。

有时为了更好地进行频率均衡和音色美化，还另外单独投入图示均衡器。

这部分是整个广播音响系统的“控制中心”。

功率放大器则将前置放大器或调音台送来的信号进行功率放大，再通过传输线去推动扬声器放声。

传输线路虽然简单，但随着系统和传输方式的不同而有不同的要求，对礼堂、剧场等，由于功率放大器与扬声器的距离不远，一般采用低阻大电流的直接馈送方式，传输线要求用专用喇叭线，而对公共广播系统，由于服务区域广，距离长，为了减少传输线路引起的损耗，往往采用高压传输方式，由于传输电流小，故对传输线要求不高。

扬声器系统：扬声器系统要求整个系统要匹配，同时其位置的选择也要切合实际。

礼堂、剧场、歌舞厅音色、音质要求高，而扬声器一般用大功率音箱；而公共广播系统，由于它对音色要求不是那么高，一般用3W-6W天花喇叭即好；广播系统的特点：背景音乐简称BCM，是BACK GROUD MUSIC的缩写，它的主要作用是掩盖噪声并创造一中轻松和谐的气氛，听的人若不专心听，就不能辨别其声源位置，音量较小，是一种能创造轻松愉快环境气氛的音乐。

因此，背景音乐的效果有两个，一是心理上掩盖环境噪声，二是创造与室内环境相适应的气氛，它在宾馆、酒店、餐厅、商场、医院、办公楼等广泛的应用。

乐曲应是抒情风格的或是轻松的强烈激性的乐曲是不适宜。

背景音乐不是立体声，而是单声道音乐，这是因为立体声要求能分辨出声源方位，并且有纵深感，而背景音乐则是不专心听就意识不到声音从何处来，并不希望为人感觉出声源的位置，以至要求把声源隐蔽起来，而音量要较轻，以不影响两人对面讲话为原则。

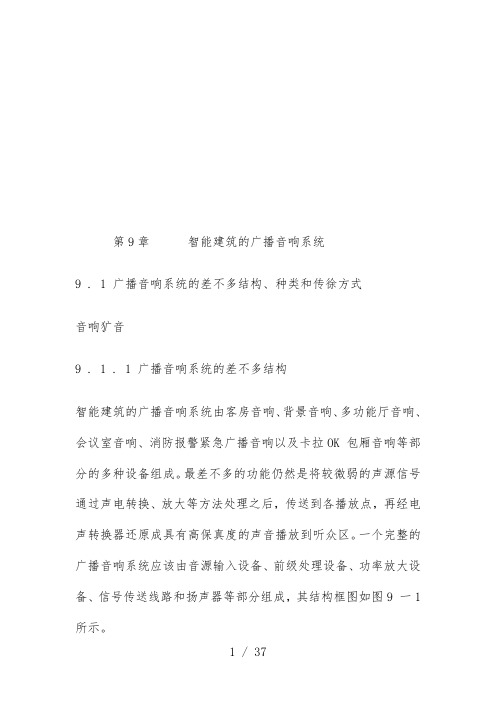

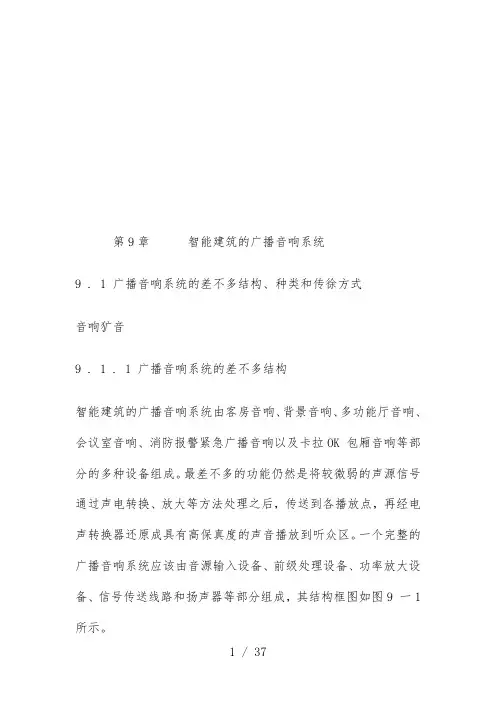

第9章智能建筑的广播音响系统9 . 1 广播音响系统的差不多结构、种类和传徐方式音响犷音9 . 1 . 1 广播音响系统的差不多结构智能建筑的广播音响系统由客房音响、背景音响、多功能厅音响、会议室音响、消防报警紧急广播音响以及卡拉OK 包厢音响等部分的多种设备组成。

最差不多的功能仍然是将较微弱的声源信号通过声电转换、放大等方法处理之后，传送到各播放点，再经电声转换器还原成具有高保真度的声音播放到听众区。

一个完整的广播音响系统应该由音源输入设备、前级处理设备、功率放大设备、信号传送线路和扬声器等部分组成，其结构框图如图9 一1 所示。

监听耳机CD 机录音机系统前级处理设备（调节、放大、混响、延时等）线路输入心动线路输出图，1 广播音响系统结构框图（一）音源输入设备音源输人设备是一种向广播音响系统提供节目源的设备，包括传声器、调频调幅收音机、CD 机、磁带录音机、拾音器、线路输人接口等。

输人设备的配置需依照可能使用的传声器的个数、预备播放的节目套数、广播音响系统的具体用途以及对音响效果的要求等来确定。

例如，背景音响系统用来播送轻松悦耳的音乐，通常可配置循环播放的多碟片CD 机；关于客房音响，一般配置3 一5 套节目，选用双卡座磁带录音机、多碟片CD 机、调频调幅收音机等；多功能厅的音响设备则应依照其档次和规模进行具体配置。

（二）前级处理设备前级处理设备的作用是对输人的信号进行调节、放大、均衡、混响、延时、监听、压缩、扩展、分频、降噪、滤波等处理，以获得理想的信号输出。

前级处理设备通常由扩声器、调音台、各种效果器、压限器以及监听电路等周边设备组成。

其中最差不多的设备是调音台，其他周边设备是为了达到某种音响效果或目的而选配的。

在对音响效果已比较中意的播音环境或对音响效果要求不高的情况下，可不配置或适当配置周边设备。

关于一般会议室或其他语言扩音系统，前级设备往往只需配置扩音器对声音信号进行放大调节即可。

（三）功率放大设备功率放大设备的作用是将前级处理设备输出的信号放大成具有足够驱动能力的电声信号，从而能够直接驱动扬声器。

校园广播系统设备清单引言：随着教育技术的发展和校园管理的不断改进，校园广播系统作为一种重要的信息传播工具已被广泛应用于校园内部的教学、管理和安全工作中。

校园广播系统可以提供实时、有效的音频信息，为学校师生提供更好的学习和生活环境。

本文将介绍校园广播系统常见的设备清单，包括主机设备、扩音设备、音源设备等，并对其功能和使用要点进行详细说明。

一、主机设备1. 主机控制器主机控制器是校园广播系统的核心设备，负责整个系统的控制和管理。

它通常具有以下功能：播放音频文件、调节音量、选择广播范围等。

主机控制器应具备稳定的性能和可靠的信号传输，以确保广播系统的正常运行。

2. 电源设备电源设备是主机控制器的重要组成部分，为整个系统提供稳定的电力支持。

它应具备过载保护、短路保护等功能，以确保广播系统在任何情况下都能正常工作。

二、扩音设备1. 扩音器扩音器是校园广播系统中用来放大声音的设备。

根据不同的使用场所和需求，扩音器可分为分区扩音器和全区扩音器两种类型。

分区扩音器可以将声音分别输出到不同的区域，满足不同区域的音量需求；全区扩音器则适用于较大的场所，可以将声音均匀地扩散到整个区域。

2. 喇叭喇叭是扩音设备中最常见的一种，它将电信号转换成音频信号，并通过震动将声音传播出去。

根据不同的需求，喇叭可以分为吊装喇叭、壁挂喇叭和天线喇叭等不同类型。

各种类型的喇叭都有自己的特点和适用场所，可以根据实际情况选择使用。

三、音源设备1. 音频源音频源是校园广播系统中提供音频信号的设备，通常有CD播放器、MP3播放器等。

音频源可以将预先录制好的音频文件传输到主机控制器，再由广播系统进行放音。

为了方便管理和播放，音频源通常会加入播放列表或设置定时播放功能。

2. 无线麦克风无线麦克风是校园广播系统中常用的音源设备之一。

它可以实现无线传输，并且可以通过麦克风自身的音频调节功能来调整音量和音质。

无线麦克风适用于各种活动现场的演讲、介绍或播放，为学校的活动增添了灵活性和便利性。

公共广播系统知识汇总一、广播系统的组成不管哪一种广播音响系统，基本可分四个部分：节目设备、信号的放大处理设备、传输线路和扬声器系统。

(1)、节目源设备1、音乐播放器：作为背景音乐2、麦克风(普通麦克风、分区选择麦克风)3、存储语音文件：作为业务广播、紧急广播语音、信号处理放大设备1、音频信号处理器：音频信号补偿、衰减、均衡等处理2、前置放大器：音频预放大3、功率放大器：音频信号放大，驱动喇叭，定压输出、传输线路1、音频线缆：传输音频信号，定压喇叭信号RVV2*0. 5,RVS2*0. 5,0. 75,1. 02、光缆：单模，多模，传输数字信号，需配光端机3、双绞线：传输音频信号、控制信号，如电话线4、网线：5类/超5类，8芯，传输数字信号5、无线电波：调频，发射天线6、同轴电缆：音频信号与电视信号共缆传输、扬声器1、天花吸顶喇叭：室内，天花嵌入式，定压/定阻2、壁挂喇叭：挂墙式，定压/定阻带屏蔽的双绞护套传输电缆，由于屏蔽网的作用，能有效地防止广播电缆对同管敷设的其他电缆的辐射影响，更能加强电缆的抗拉伸性能，尤其适用于长距离敷设。

广播传输电缆除了应选用双绞线以外，对线径也有一定要求。

理论上讲，线径愈粗，线路传输损耗愈小，但是随之而来的问题是，工程造价上去了，施工难度加大了。

权衡利弊，综合考虑性能价格比，广播传输电缆可以参照下列标准选择：公共广播系统的所有的设备之间的信号连接均采用平衡式连接，端点采用焊接。

若系统具有火灾事故广播功能，则都应采用阻燃型铜芯电缆或耐火型铜芯电线电缆。

线路的敷设方式采用穿钢管或线槽敷设，一般不得与照明、电力线同线槽敷设，火灾事故广播线路应采取防火保护措施。

电缆的弯曲半径不小于电缆直径的15倍，电源线宜与信号线、控制线分开敷设。

电缆长度应逐盘核对，并根据设计图上各段的长度来选配电缆，尽量避免电缆的接续。

当电缆必须接续时应采用专用接插件，在敷设的电缆两端应留适度余量，并标示明显的永久性标记。

专业音响系统组成设备1、音源部分：音乐播放设备，诸如CD播放机、MD机、硬盘录音机，VOD电脑点歌机和电声乐器等；拾音设备即话筒。

2、控制设备：模拟调音台、数字调音台、数字音频媒体矩阵、AV数字管理中心和前级效果器等。

3、周边设备：均衡器、处理器、压限器、分频器、激励器、效果器、延时器、反馈抑制器。

4、声音还原设备：功率放大器即功放，音箱或扬声器系统。

以上设备由各种类型不同的类型线材、电缆及接插件串接在一起，组成统一音响系统使用。

专业音响设备对使用者有很高的要求，要对各种器材的功能和使用都十分的了解，具备专业的理论知识、精确地听音能力、极强的调试水平、强调故障诊断与排除能力。

一个设计合理的专业音响系统，不应只关注电声系统的设计与调试，而应该考虑到实际的声音传播环境，并在其中进行精确的现场调音，因此说难点在于进行系统的设计和调试。

组成设备的简介功率放大器利用三极管的电流控制作用或场效应管的电压控制作用将电源的功率转换为按照输入信号变化的电流。

因为声音是不同振幅和不同频率的波，即交流信号电流，三极管的集电极电流永远是基极电流的β倍，β是三极管的交流放大倍数，应用这一点，若将小信号注入基极，则集电极流过的电流会等于基极电流的β倍，然后将这个信号用隔直电容隔离出来，就得到了电流(或电压)是原先的β倍的大信号，这现象成为三极管的放大作用。

经过不断的电流放大，就完成了功率放大。

动圈话筒动圈话筒(动圈式麦克风）（moving-coil microphone 【工程声学】动圈式话筒，动圈式传声器）是把声音转变为电信号的装置。

动圈式话筒是利用电磁感应现象制成的，当声波使金属膜片振动时，连接在膜片上的线圈（叫做音圈）随着一起振动，音圈在永久磁铁的磁场里振动，其中就产生感应电流（电信号），感应电流的大小和方向都变化，变化的振幅和频率由声波决定，这个信号电流经扩音器放大后传给扬声器，从扬声器中就发出放大的声音。

广播系统的结构（1）音源。

音源包括传声器(话筒）、录放机、MP3、CD、DAT、收音机、“咚”音发生器等。

（2）前置放大器（调音台）。

前置放大器可以对音频信号电压进行放大。

在前置放大器中往往带有用来改善音质和适应播放环境的音量调节器、均衡器、混响器、延时器、移频器等。

其中，音量调节器用来完成对音量的调节；均衡器用来对音色（频响）进行补偿或修饰，分为固定均衡器和可变均衡器；混响器是一种增加节目混响效果的设备；延时器可将节目信号延时一个短时间，同时还可用于矫正远距离扩声时出现的声延时；移频器可用来避免音频回授所产生的啸叫。

在城市轨道交通广播系统中，经常将前置放大器、音量调节器、可变均衡器、动态压缩器、混响器、延时器等组合成一个具有多个音源输入接口的调音台。

（3）功率放大器。

功率放大器将前置放大器输出的音频电压放大至一定的功率，用以推动扬声器组。

在大型的广播系统中设置有多个功率放大器所组成的功率放大器组，用以增大功率输出及配置备用功率放大器。

模拟功率放大器已完成从电子管功率放大器到晶体管功率放大器的技术转型，晶体管功率放大器耗电省、尺寸小，电性能指标不断改进，而且可以做成定压（低内阻）输出方式，便于负载的配置。

但模拟功率放大器是线性功率放大器，效率太低。

近年来，数字功率放大器被大量推向市场。

数字功率放大器分为D类数字音频功率放大器和1 bit数字功率放大器。

D类数字音频功率放大器首先将PCM音频数据流通过专门的等比特数字信号处理器（digital signal processing，DSP）变换为脉宽调制（pulse width modulation，PWM）的数据流，用这些脉宽调制的数据流去推功率放大器的常规晶体输出管，再由截止频率为40 kHz的LC低通滤波器进行平滑处理(滤除脉冲信号，滤出模拟音频信号），从而恢复为原有的音频波形。

1 bit数字功率放大器采用2.824 4 MHz高采样速率和1 bit量化的数字编码，形成的数字信号是由“0”和“1”组成的等宽脉冲序列（PCM脉冲编码）。
