下载文档原格式

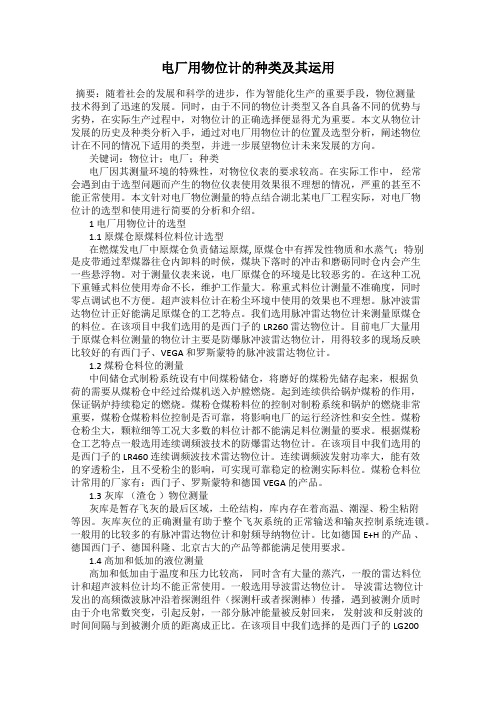

电厂用物位计的种类及其运用摘要：随着社会的发展和科学的进步，作为智能化生产的重要手段，物位测量技术得到了迅速的发展。
同时，由于不同的物位计类型又各自具备不同的优势与劣势，在实际生产过程中，对物位计的正确选择便显得尤为重要。
本文从物位计发展的历史及种类分析入手，通过对电厂用物位计的位置及选型分析，阐述物位计在不同的情况下适用的类型，并进一步展望物位计未来发展的方向。
关键词：物位计；电厂；种类电厂因其测量环境的特殊性，对物位仪表的要求较高。
在实际工作中，经常会遇到由于选型问题而产生的物位仪表使用效果很不理想的情况，严重的甚至不能正常使用。
本文针对电厂物位测量的特点结合湖北某电厂工程实际，对电厂物位计的选型和使用进行简要的分析和介绍。
1 电厂用物位计的选型1.1 原煤仓原煤料位料位计选型在燃煤发电厂中原煤仓负责储运原煤, 原煤仓中有挥发性物质和水蒸气；特别是皮带通过犁煤器往仓内卸料的时候，煤块下落时的冲击和磨砺同时仓内会产生一些悬浮物。
对于测量仪表来说，电厂原煤仓的环境是比较恶劣的。
在这种工况下重锤式料位使用寿命不长，维护工作量大。
称重式料位计测量不准确度，同时零点调试也不方便。
超声波料位计在粉尘环境中使用的效果也不理想。
脉冲波雷达物位计正好能满足原煤仓的工艺特点。
我们选用脉冲雷达物位计来测量原煤仓的料位。
在该项目中我们选用的是西门子的 LR260 雷达物位计。
目前电厂大量用于原煤仓料位测量的物位计主要是防爆脉冲波雷达物位计，用得较多的现场反映比较好的有西门子、VEGA 和罗斯蒙特的脉冲波雷达物位计。
1.2 煤粉仓料位的测量中间储仓式制粉系统设有中间煤粉储仓，将磨好的煤粉先储存起来，根据负荷的需要从煤粉仓中经过给煤机送入炉膛燃烧。
起到连续供给锅炉煤粉的作用，保证锅炉持续稳定的燃烧。
煤粉仓煤粉料位的控制对制粉系统和锅炉的燃烧非常重要，煤粉仓煤粉料位控制是否可靠，将影响电厂的运行经济性和安全性。
煤粉仓粉尘大，颗粒细等工况大多数的料位计都不能满足料位测量的要求。
除灰、除渣、电除尘考试：除灰值班员(中级工)考试题及答案 考试时间：120分钟 考试总分：100分遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。
1、问答题 什么叫理想气体和实际气体？在火力发电厂中，哪些气体可看作理想气体？哪些气体可看作实际气体？ 本题答案： 2、单项选择题 电除尘器一般阳极和阴极分别带（ ）。
A.正电和负电； B.负电和正电； C.正电和正电； D.负电和负电。
本题答案： 3、判断题 气力除灰系统一般用来输送干细灰。
本题答案： 4、单项选择题 运行中油隔离泵的油隔离罐内（ ）。
A.充满油； B.充满灰浆； C.上部为油，下部为灰浆； D.上部为灰浆，下部为油。
本题答案：姓名：________________ 班级：________________ 学号：________________ --------------------密----------------------------------封 ----------------------------------------------线----------------------5、问答题试分析运行中离心泵电流减小的原因及处理方法。
本题答案：6、判断题定期疏通或清扫地下除灰沟时，应采取必要的安全措施，并有人在外监护。
本题答案：7、单项选择题离心泵的轴功率在（）时最小。
A.半负荷；B.全负荷；C.超负荷；D.空负荷。
本题答案：8、问答题除灰管道运行中应注意哪些事项？本题答案：9、判断题轴流泵在阀门全开状态下启动，原动机不会过载。
本题答案：10、问答题说出灰浆泵运行中的维护事项。
本题答案：11、单项选择题已知介质的压力p和温度t，在该温度下当p小于psat（饱和）时，介质所处的状态是（）。
A.未饱和水；B.湿蒸汽；C.干蒸汽；D.过热蒸汽。
本题答案：12、问答题简述浓缩机的切换过程。
本题答案：13、问答题马丁除渣机保险板经常被拉断的原因是什么？本题答案：14、问答题计算题：某发电厂一昼夜发电1.2×106kWh，此功相当于多少热量（不考虑其他能量损失）？本题答案：15、问答题简述油隔离泵启动前的准备程序。

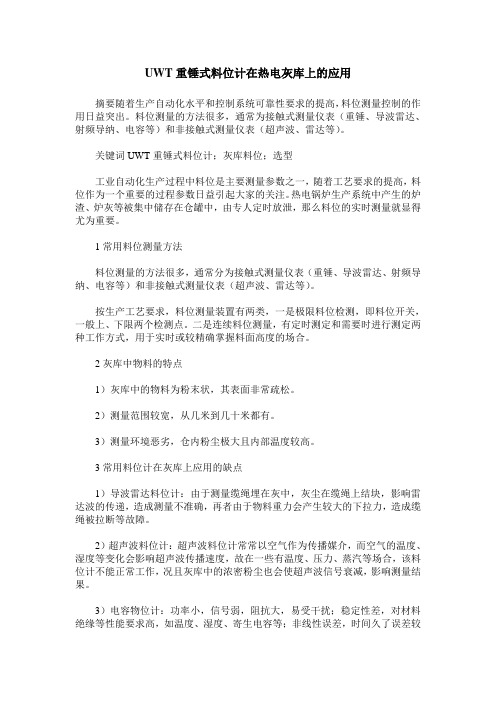

UWT重锤式料位计在热电灰库上的应用摘要随着生产自动化水平和控制系统可靠性要求的提高，料位测量控制的作用日益突出。
料位测量的方法很多，通常为接触式测量仪表（重锤、导波雷达、射频导纳、电容等）和非接触式测量仪表（超声波、雷达等）。
关键词UWT重锤式料位计；灰库料位；选型工业自动化生产过程中料位是主要测量参数之一，随着工艺要求的提高，料位作为一个重要的过程参数日益引起大家的关注。
热电锅炉生产系统中产生的炉渣、炉灰等被集中储存在仓罐中，由专人定时放泄，那么料位的实时测量就显得尤为重要。
1常用料位测量方法料位测量的方法很多，通常分为接触式测量仪表（重锤、导波雷达、射频导纳、电容等）和非接触式测量仪表（超声波、雷达等）。
按生产工艺要求，料位测量装置有两类，一是极限料位检测，即料位开关，一般上、下限两个检测点。
二是连续料位测量，有定时测定和需要时进行测定两种工作方式，用于实时或较精确掌握料面高度的场合。
2灰库中物料的特点1）灰库中的物料为粉末状，其表面非常疏松。
2）测量范围较宽，从几米到几十米都有。
3）测量环境恶劣，仓内粉尘极大且内部温度较高。
3常用料位计在灰库上应用的缺点1）导波雷达料位计：由于测量缆绳埋在灰中，灰尘在缆绳上结块，影响雷达波的传递，造成测量不准确，再者由于物料重力会产生较大的下拉力，造成缆绳被拉断等故障。
2）超声波料位计：超声波料位计常常以空气作为传播媒介，而空气的温度、湿度等变化会影响超声波传播速度，故在一些有温度、压力、蒸汽等场合，该料位计不能正常工作，况且灰库中的浓密粉尘也会使超声波信号衰减，影响测量结果。
3）电容物位计：功率小，信号弱，阻抗大，易受干扰；稳定性差，对材料绝缘等性能要求高，如温度、湿度、寄生电容等；非线性误差，时间久了误差较大。
4灰库上料位测量的方式和选型以上几种常用测量物位仪表在灰库上的应用，均存在其局限性，且避免不了。
综合分析灰库中的测量环境及测量的可行性，选用德国生产的UWT重锤式料位计比较合适。
在火力发电厂烧煤的过程中，会有大量煤灰生成。
这些煤灰通常会收集在煤灰仓和煤灰料斗内。
为了避免存储的煤灰冒罐，对煤灰料位的高度进行检测控制就显得颇为必要。
一般的做法是，在罐体上会安装4-20mA连续量输出仪表以及一台开关量输出的极限位报警仪表做防溢罐。
所以，电厂煤灰仓、煤灰料斗的料位测量仪表的选用就非常重要。
本文将探讨下料位测量仪表在电厂煤灰仓、煤灰料斗中如何选用问题，供广大仪表用户参考。
一、开关量输出料位开关开关量输出料位开关主要有射频导纳料位开关、阻旋料位开关、音叉料位开关等，其工作原理可参考计为官网相应产品页面介绍。
计为Cape-11系列射频导纳料位开关出于产品稳定性的考虑，建议选用振动式音叉料位开关用于罐体极限限位报警。
音叉料位开关具有结构坚固可靠、无分体部件，维护和检修成本低，不受介电常数变化影响的特点，能够有效防止出现料斗溢罐情况。
计为缆绳型射频导纳料位开关在电厂粉煤灰筒仓的应用现场二、连续量输出料位计1．3D物位扫描仪3D物位扫描仪基于二维数组波束形成器传送低频脉冲，接收来自筒仓、仓室或其他容室内物料的回波,设备的数字信号处理器对接收到的信号进行取样和分析，通过估算回波到达的时间和方向，处理器形成一个物料表面的三维图，这个图像通过一种专有的计算方法对信息进行处理并生成3D图象，该图像能够在远端屏幕上显示出来。
设备可以据此准确得出物料的体积和质量，能够使工艺物位监测和库存控制达到一个新的高度。
2．雷达料位计雷达料位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件转换成物位信号。
探头发出高频脉冲并传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
3．重锤式料位计重锤式料位计的智能电机传动系统控制着系在不锈钢钢缆上的重锤向下降，重锤接触介质表面的瞬间停止下降，而后重锤式料位计改变电机的转动方向将重锤收回。
测量过程中，重锤式料位计通过专门的双光学传感器的精确计量，获取料位信号，并将料位信号转变为4~20mA模拟量信号。

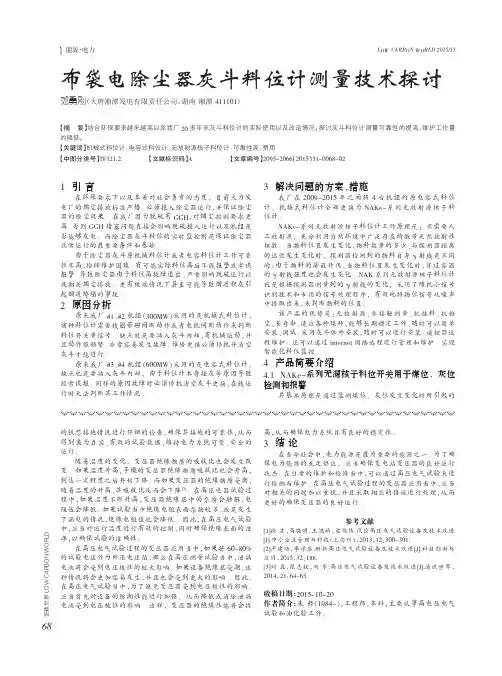

低碳世界L O W C A R B O N W O R L DLOW CARBON WORLD 2015/11的铁芯接地情况进行仔细的检查，确保其接地的可靠性，从而得到最为真实、有效的试验数据，维持电力系统可靠、安全的运行。
随着温度的变化，变压器绝缘物质的吸收比也会发生改变。
如果温度升高，干燥的变压器绝缘物质吸收比也会升高，到达一定程度之后开始下降。
而如果变压器的绝缘物质受潮，随着温度的升高，其吸收比反而会下降[3]。
在高压电器试验过程中，如果温度不断升高，变压器绝缘层中的杂质会融解，电阻值会降低。
如果试验当中绝缘电阻表面杂物较多，或是发生了漏电的情况，绝缘电阻值也会降低。
因此，在高压电气试验中，应当对运行温度进行有效的控制，同时确保绝缘表面的洁净，以确保试验的准确性。
在高压电气试验过程的变压器应用当中，如果将60~80%的试验电压作为外压电压值，那么在高压测量试验当中，泄漏电流将会受到电压极性的较大影响。
如果设备绝缘层受潮，这种情况将会更加容易发生，并且也会受到更大的影响。
因此，在高压电气试验当中，为了避免变压器受到电压极性的影响。
应当首先对设备的防潮性能进行加强，从而降低或消除泄漏电流受到电压极性的影响。
这样，变压器的绝缘性能将会提高，从而确保电力系统具有良好的稳定性。
3结论在当今社会中，电力能源是最为重要的能源之一。
为了确保电力能源的充足供应，应当确保变电站变压器的良好运行状态。
在日常的维护和检修当中，可以通过高压电气试验来进行检测与维护。
在高压电气试验过程的变压器应用当中，应当对相关的问题加以重视，并且采取相应的措施进行处理，从而更好的确保变压器的良好运行。
参考文献[1]徐波，高晓明，王鸿祯，梁伟伟.试论高压电气试验设备及技术改进[J].中小企业管理与科技（上旬刊），2013，12：300~301.[2]严建功，李学恭.解析高压电气试验设备及技术改进[J].科技创新与应用，2015，32：188.[3]刘磊，张志权，刘乐.高压电气试验设备及技术改进[J].通讯世界，2014，21：64~65.收稿日期：2015-10-20作者简介：朱静（1984-），工程师，本科，主要从事高电压电气试验和油化验工作。

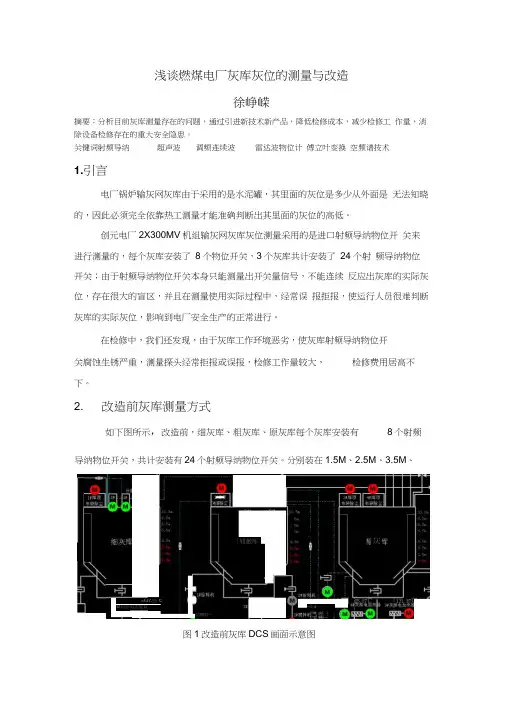

浅谈燃煤电厂灰库灰位的测量与改造徐峥嵘摘要：分析目前灰库测量存在的问题，通过引进新技术新产品，降低检修成本，减少检修工 作量，消除设备检修存在的重大安全隐患。
关键词射频导纳 超声波 调频连续波 雷达波物位计 傅立叶变换 空频谱技术 1.引言电厂锅炉输灰网灰库由于采用的是水泥罐，其里面的灰位是多少从外面是 无法知晓的，因此必须完全依靠热工测量才能准确判断出其里面的灰位的高低。
创元电厂2X300MV 机组输灰网灰库灰位测量采用的是进口射频导纳物位开 关来进行测量的，每个灰库安装了 8个物位开关，3个灰库共计安装了 24个射 频导纳物位开关；由于射频导纳物位开关本身只能测量出开关量信号，不能连续 反应出灰库的实际灰位，存在很大的盲区，并且在测量使用实际过程中，经常误 报拒报，使运行人员很难判断灰库的实际灰位，影响到电厂安全生产的正常进行。
在检修中，我们还发现，由于灰库工作环境恶劣，使灰库射频导纳物位开关腐蚀生锈严重，测量探头经常拒报或误报，检修工作量较大，检修费用居高不下。
2. 改造前灰库测量方式如下图所示，改造前，细灰库、粗灰库、原灰库每个灰库安装有 8个射频 导纳物位开关，共计安装有24个射频导纳物位开关。
分别装在1.5M 、2.5M 、3.5M 、 :钮厳库 I" g.9.6u灰图1改造前灰库DCS 画面示意图 U 应岸电协划倉 誌檯粹•=1J7.曲 C• IE -a -4.5M 、6.5M 、8.5M 、9.5M 、10.5M 处；在现场查看时，我们发现实际安装距离并 不一致，存在很大的测量误差，并且由于安装在罐壁侧面，离地面很高，检修时 很不安全，检修中如果人掉落到地面，将会导致人身死亡事故； 如果重新安装安 全护栏，不仅资金花费较大，而且工作量也不少。
射频导纳物位开关它是基于电容式原理基础上发展起来的技术。
由于测量探 头长期伸入到灰库内，与灰接触，工作环境恶劣，使用一段时间后，即开始测量 不准，经常拒报或误报，故障率高，检修工作量大，导致从外面无从知晓灰库实 际灰位，（外面无法看见，仅只能通过此装置测量灰位。

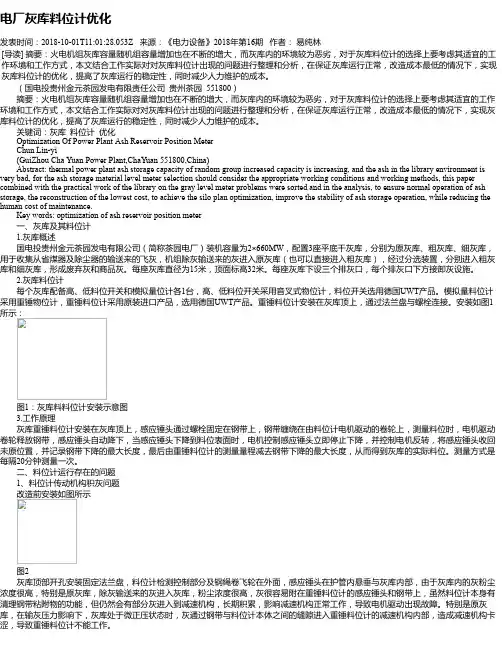

电厂灰库料位计优化发表时间：2018-10-01T11:01:28.053Z 来源：《电力设备》2018年第16期作者：易纯林[导读] 摘要：火电机组灰库容量随机组容量增加也在不断的增大，而灰库内的环境较为恶劣，对于灰库料位计的选择上要考虑其适宜的工作环境和工作方式，本文结合工作实际对对灰库料位计出现的问题进行整理和分析，在保证灰库运行正常，改造成本最低的情况下，实现灰库料位计的优化，提高了灰库运行的稳定性，同时减少人力维护的成本。
（国电投贵州金元茶园发电有限责任公司贵州茶园 551800）摘要：火电机组灰库容量随机组容量增加也在不断的增大，而灰库内的环境较为恶劣，对于灰库料位计的选择上要考虑其适宜的工作环境和工作方式，本文结合工作实际对对灰库料位计出现的问题进行整理和分析，在保证灰库运行正常，改造成本最低的情况下，实现灰库料位计的优化，提高了灰库运行的稳定性，同时减少人力维护的成本。
关键词：灰库料位计优化 Optimization Of Power Plant Ash Reservoir Position Meter Chun Lin-yi(GuiZhou Cha Yuan Power Plant,ChaYuan 551800,China) Abstract: thermal power plant ash storage capacity of random group increased capacity is increasing, and the ash in the library environment is very bad, for the ash storage material level meter selection should consider the appropriate working conditions and working methods, this paper combined with the practical work of the library on the gray level meter problems were sorted and in the analysis, to ensure normal operation of ash storage, the reconstruction of the lowest cost, to achieve the silo plan optimization, improve the stability of ash storage operation, while reducing the human cost of maintenance.Key words: optimization of ash reservoir position meter一、灰库及其料位计1.灰库概述国电投贵州金元茶园发电有限公司（简称茶园电厂）装机容量为2×660MW，配置3座平底干灰库，分别为原灰库、粗灰库、细灰库，用于收集从省煤器及除尘器的输送来的飞灰，机组除灰输送来的灰进入原灰库（也可以直接进入粗灰库），经过分选装置，分别进入粗灰库和细灰库，形成废弃灰和商品灰。
火电厂电除尘、除灰系统中的料位计选用
1 前言
物位的测量，一直是工业自动化领域需要解决的问题之一。
火电厂电除尘、除灰系统中料位的准确的测量十分重要。
目前好多电厂由于料位计不好用，输灰系统大多采用时间控制，而且因由于灰斗下料速度不稳定，从安全角度考虑，时间都设得比较保守。
结果就导致每次仓泵输送的灰都很少，用掉的压缩空气却很多。
当灰量比较大时，就来不及排灰，使得灰斗内大量积灰。
另一个副作用是，加大了输送每吨灰的耗气量，增加了对排灰管道、阀门的磨损。
曾经某电厂的电除尘器发生了坍塌事故，其原因是因为灰斗都装满了，料位计却没有报警，导致坍塌。
当然事后分析主要原因是除尘器厂家提供的支撑钢材不达标，无法承受当时的荷载;但如果当时料位计能够准备的报警，操作人员通过适当的操作，也许就可以避免如此严重的事故。
那么采用何种物位测量产品能够真实的反映现场实际工况下火电厂中灰斗、仓泵、灰库的料位呢?
2 原理
火电厂中目前采用的测量料位的产品主要有超声波料位计、雷达料位计、射频导纳物位计、重锤式料位计，还有无源核子料位计。
下面先了解下它们的测量原理。
超声波料位计：音波发射头能发射一束强烈音波脉冲，当此音波到达物料表面时会有反射波传回发射头，此反射波经由发射头转换成电气信号，然后被送到超音波控制器，由控制器计算音波反射传送时间，再转换成料位或距离。
雷达料位计工作的基本原理和超声波料位计一样：发射-反射-接收，不同的是采用的为雷达波。
射频导纳料位计：所谓射频导纳，导纳的含义为电学中阻抗的倒数，它由电阻性成分、电容性成分、感性成分综合而成，而射频即高频无线电波谱，所以射频导纳可以理解为用高频无线电波测量导纳。
仪表工作时，仪表的传感器与灌壁及被测介质形成导纳值，物位变化时，导纳值相应变化，电路单元将测量导纳值转换成物位信号输出，实现物位测量。
射频导纳料位计有射频导纳连
续料位计和射频导纳开关两种，前者输出模拟量信号，后者输出开关量信号。
重锤式料位计：智能电机传动系统控制着系在不锈钢钢缆上的重锤向下降，重锤接触介质表面的瞬间停止下降，而后重锤式料位计改变电机的转动方向将重锤收回。
测量过程中，重锤式料位计通过双光学传感器的精确计量，获取料位信号。

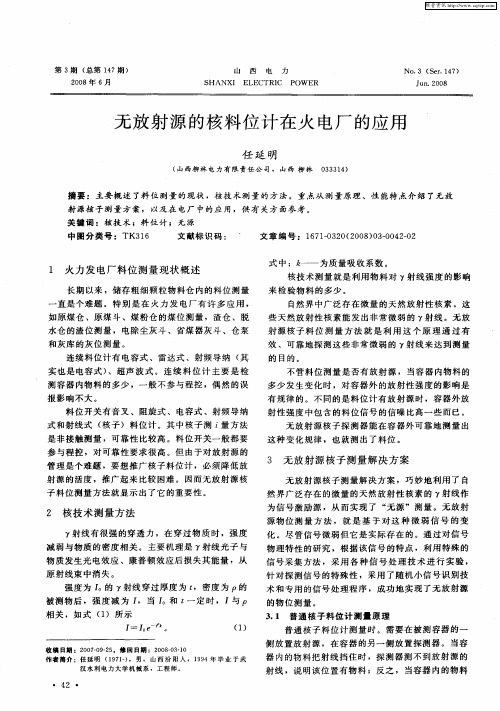

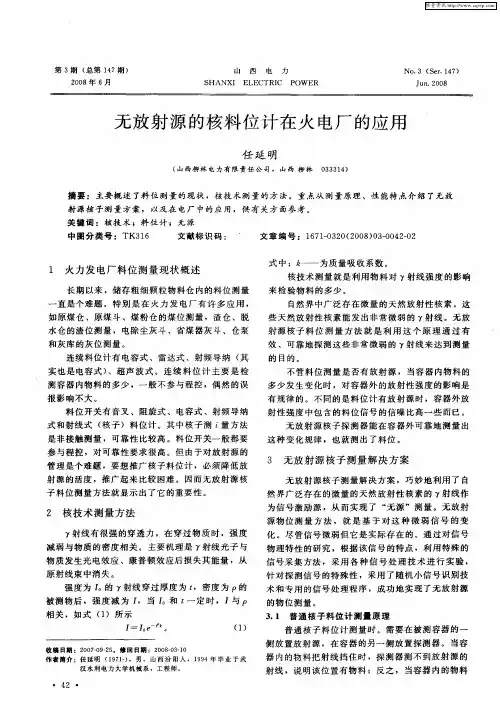

这里重点介绍下无源核子料位计：首先要知道什么是γ 射线，它是原子核能级跃迁蜕变时释放出的射线。
γ 射线有很强的穿透力，在穿过物质时，强度减弱与物质的密度相关，符合指数规律。
主要机理是γ射线光子与物质发生光电效应、康普顿效应和电子对效应后损失其能量，从原射线束中消失。
核子料位计就是利用γ 射线这三种效应的原理。
所谓无源，即无放射源。
传统的核子料位计忽略自然环境中广泛存在微量的天然放
射性核素，利用人工放射源发出的强度远大于环境的γ 射线。
当物料位置发生变化，高于或低于探测器和源容器的安装位置，探测器探测到的放射源发出的γ 射线的强度有所不同。
由此判断物料是否到达安装位置，见图1;而无源核子料位计是不需要设置人工放射源的，充分利用自然环境中广泛存在的微量天然放射性核素。
当物料位置发生变化，物料数量的多少、与探测器距离的远近发生变化时，探测器测量到的物料自身的γ
射线是不同的;由于物料的屏蔽作用，当物料位置发生变化时，穿过容器的γ 射线强度也会发生变化，见图2。
由此可以看出无源核子料位计只是用了核方法，没有辐射防护的必要。
上述几种料位计哪些适合测量火电厂电除尘、除灰系统中相关设备的物位呢?
3 对比
首先说说电除尘的灰斗和输灰系统的仓泵，由于工艺设备及流程的原因，无法采用顶装式，故超声波料位计、雷达料位计、射频导纳料位计、重锤式料位计不能采用。
那么采用侧装的射频导纳料位开关和无源核子料位计呢，它们有哪些优缺点呢?从安装方法来说，射频导纳料位开关必须在设备本体上开孔，把探头伸进去做接触测量。
设备内部环境恶劣，特别是电除尘的灰斗，内部的温度有160℃以上，而且灰无法避免的附着在仪表探头上，尽管射频导纳料位开关在设计上使用了先进的抗粘附电路，采用多参量的测量，交流鉴相采样器的实现手段从数学理论上解决了在开关上挂料问题，采用的材料也可以抗磨损，但在如此恶劣的工况中，难免会出现误报警和损害。
从成本上讲，虽然射频导纳料位开关相对比较便宜，但经常需要更换，维护量大，总体投资费用会比无源核子料位计高;而无源核子料位计无需与被测介质接触，环境因素再恶劣对它也没有丝毫影响，不存在磨损问题;它测量的是安装位置的灰的总量，容器壁挂灰量与真实的料满毕竟在总量上有很大差异，所以能分辨到底是挂料还是料位真的到了，避免了挂料问题，且维护更换方便，不影响本体运行。
还有个方面，射频导纳料位开关仅能够输出开关量信号，而无源核子料位计不仅能输出开关量，还能输出模拟量，虽不能实现连续料位的测量，但是可以准确的反应出测点位置灰位的变化过程，十分有利于运行人员了解系统的运行状况。
另外射频导纳料位计在使用前需要调试。
调试时，需要
经过有灰和无灰两种状态，才能准确标定料位计。
所以在调试时，特别是在过168时，让灰积到高位测量点，而这个时候料位计还处于待调状态，不能可靠指示灰位，对系统运行是有一定风险的。
那么在灰库的料位测量中，哪些料位计比较适用呢?灰库高度高、空间大，飞灰严重，而超声波料位计无法穿透重粉尘，无法正常工作，因此不能选用;若采用雷达料位计，系统在运行一段时间内会在喇叭口结上很多灰尘，影响测量，虽然可以采用加装吹扫装置的方法，但是无法彻底解决结灰，还需要定期清灰，增加仪表维护量，所以不太适用。
重锤式料位计有抗粉尘干扰能力强，不受介质介电常数、电导率、热导率的影响
的优点，用来采用灰库料位测量还是比较适用的，不过安装时要尽量避开进料口、障碍物等干扰因素，还有它具有机械部分，虽结构简单，但难免发生断链等机械故障。
射频导纳料位计在前面提到过，有很好的抗磨损、防止挂料、抗冲击、抗高温和腐蚀的能力，但是它属于接触类的测量仪表，这点是无法与无源核子料位计相比的。
可是在灰库的连续料位的监视上，无源核子料位计是无法实现的;但由于无源核子料位计不仅仅是对当前设备中料位的高低判断，还能够反应出测点位置的料位变化，可以通过在灰库上高低不同的位置，安装多个无源核子料位计，从而可以判断灰库料位的大致变化，达到间接的连续料位的监视目的，当然这样就提高了一次投入的成本。
4 结束语
可见无源核子料位计在火电厂电除尘、除灰系统中料位测量上有很好的优势，能够提高系统运行的可靠性，降低维护费用,起到节能降耗作用。
现在越来越多的电厂用户对无源核子料位计在除尘除灰系统上测量的准确性、维护的方便性得到了认可。
既然无源核子料位计在测灰位上有这么好的优越性，那么在其它的物位测量上，比如煤粉仓、煤斗的测量是否有好的效果?据厂家和用户介绍，无源核子料位计在煤位的测量上不理想，还需要进一步的探索和研究。
