压力管道试压方案

压力管道试压方案1.工程概述1.1 冷间简介：本工程是一座制冷系统，其中包括低压循环桶3台、贮氨器2台、集油器1台、辅助贮氨器1台、干式油分离器1台、油分离器6台、热虹吸油冷却器6台，经济器4台；工艺管道长度为米。

2.编制依据本工程的编制依据为相关的国家标准和技术规范。

3.试压工作程序试压工作程序包括试压前的准备工作、管道系统试压、试压组织等步骤。

4.压力试验具备的条件进行压力试验需要具备的条件包括试压设备、试压介质、试压工具、试压记录等。

5.试压的准备试压前需要做好管道系统的清洗、检查和调整工作，确保系统无泄漏、无异常情况。

6.管道系统试压进行管道系统试压时，需要按照规定的压力和时间进行试压，并及时记录试压结果。

7.试压组织试压组织需要按照规定程序进行，确保试压过程安全可靠。

8.安全技术措施在试压过程中，需要采取相应的安全技术措施，如穿戴防护装备、设置安全警示标志、进行安全培训等。

为了保证工期，试压工作将采取分阶段进行。

首先，在制冷机房内进行气密性和气压试验，待室外制冷系统管道安装完毕后，再进行整体施压试验。

在进行气压试验前，制冷系统管道需要进行不少于3次的吹污试验，试验压力为0.8Mpa（表压）。

制冷机房制冷系统管道分为高压段和低压段，按照图纸设计及氨制冷系统安装工程及验收规范要求，低压段气密性试验压力为1.5Mpa(表压)，高压段气密性试验压力为2.0Mpa(表压)。

气压试验为气密性试验的1.15倍。

制冷机房高、低压段逐段进行试压，这对制冷系统在工期紧、工艺复杂的条件下，达到下一步的集中吹扫、试运行，都有积极的意义。

试压工作的编制依据包括设计施工图纸、国家现行的相关标准和规范，以及公司的质量管理体系文件。

其中包括《冷库设计规范》GB -2010、《氨制冷系统安装工程施工及验收规范》SB J12-2000、《工业金属管道设计及规范》GB-2000、《工业金属管道工程施工及验收规范》GB-2010、《制冷设备、空气分离设备安装工程施工及验收规范》GB-2010、《现场设备、工业管道焊接工程施工及验收规范》GB-97、《焊接材料质量管理规程》JB/T3223、《流体输送用无缝钢管》GB/T8163-2008、《压力安全技术监察规程》以及《压力管道安装竣工技术文件规定》。

压力管道水压试验方案完整版
方案
本工程管道采用水压试验方法进行质量检测。

试验过程中，应按照以下步骤进行操作：
1.准备工作：对管道进行强度试验，注水排气，泄压处理。

2.水压试验指挥小组：由项目经理部组建试验指挥小组，
以生产经理张德新为组长，技术负责人张吉春为副组长，辛留更、张中华、刘兴忠等技术人员为试压小组成员。

3.前期准备：试压用的压力表必须经过校验，并在有效期
内使用。

电动试压泵应开关灵活，其工作压力应能满足试验压力的要求。

加压泵、压力表应安装在试验段下游端部与管道轴线垂直的支管上。

试压用的水源和电源应准备齐全，且水质应清洁无污。

4.测试流程：按照水压试验程序流程图进行操作，试压过
程中至少使用2块压力表，打压端及末端(排气端)各一块，在
其余方便加压力表处也应加设压力表。

堵板必须有足够的强度，试压过程中，堵板不能变形，与管道的接口处不能漏水。

5.结果判定：根据试压结果进行判定，若试压合格，则可进入下一步工序。

若试压不合格，则需进行排水处理。

本试压方案的编制，旨在确保本工程热力管道质量满足要求。

DN1000污水球墨铸铁压力管道水压试验方案1工程概况:本工程DN1000压力污水管道, 位于XX大道的南侧K8+320~K10+260,长度为1954米，球墨铸铁管，采用开槽施工，胶圈承插连接,承插T型接口。

目前该管道已安装完毕，按照给排水相关验收标准要求，当管道工作压力大于或者等于0.1MPa时，必须发展压力管道的强度水压试验，合格前方可埋土隐蔽。

2管道试验压力的选择管道水压试验的试验压力(MPa)管 材 种 类工 作 压 力P试 验 压 力钢管P P+0.5且不应小于0.9≤0.52P铸铁及球墨铸铁管>0.5 P+0.5≤0.6 1.5P预应力、自应力混凝土管>0.6 P+0.3现浇钢筋混凝土管渠≥0.1 1.5P本管道的设计的工作压力为：试验压力取一、相关规定及具体试验步骤：1〕由于本管道敷设在经夯实后的土层外表；土质较硬，同时管件的支墩已达设计强度，无须采取加固措施，可直接试压。

对于不具有抗荷载强度的机械端应暂时用支撑固定或者锚固使之在承压时不产生运动。

由于全部的管长小于0.1km，且材质均为球墨铸铁管，按照像关验收标准，可一次发展整段试压，无须分段。

2〕管道水压试验时，当管径≥600mm时，试验管段端部的第一个接口应采用柔性接口或者采用特制的柔性接口堵板；水泵、压力计应安装在试验段下游的端部与管道垂直的进水管上；试验管段不得采用闸阀做堵板，不得有消火栓、水锤消除器等附件。

已设置的这种附件必须设堵板，控制阀必须在试验过程中全部开档试验管段所有敞口应堵严，不得有渗水现象。

3〕试验管段灌满水后，宜在不大于工作压力条件下充分浸泡后再发展试压：无水泥砂浆衬里，不少于24h；有水泥砂浆衬里，不少于48h；预应力、自应力混凝土管及现浇钢筋混凝土管渠；管径小于或者等于1000mm，不少于48h；管径大于1000mm，不少于72h。

4〕具体试验步骤：〔1〕提前做好准备工作，相关工具、设备各就各位，相关的配合人员组织安排好，分工明确，各司其职，将具体试压时间通知甲方、监理现场验收人员。

压力管道试压吹扫方案一、试压方案1.管道准备(1)检查管道是否完整，无明显损坏或腐蚀；(2)清理管道内外杂物，确保管道通畅；(3)管道上封堵不需要试压的接口；(4)检查管道连接是否紧固，密封良好。

2.试压设备准备(1)选用合适的试压设备，确保其精度和可靠性；(2)校准试压设备，确保其准确度；(3)检查试压设备的连接件是否安全可靠。

3.试压过程(1)充分准备必要的安全措施，包括工作单位及人员的安全防护措施；(2)确认试压设备和试压试剂的安全性，遵循相应的操作规程；(3)将试压试剂注入试压设备中，确保试压试剂的质量和准确度；(4)根据管道的设计压力和规格，进行试压设备的调整，使其与管道连接；(5)按照设计要求，逐步增加试压设备的压力，直至达到试压试剂的试验压力；(6)试压过程中注意观察管道的变形、泄漏等情况，及时采取措施进行修复；(7)达到试压试剂的试验压力后，保持一段时间，观察管道的稳定情况；(8)试压结束后，逐步减少试压试剂的压力，然后将其排空，并进行处理。

1.吹扫前准备(1)清除管道内的杂质和污垢，确保管道通畅；(2)检查管道连接是否紧固，密封良好；(3)准备合适的吹扫设备，确保其工作正常。

2.吹扫过程(1)将吹扫设备与管道连接，确保连接安全可靠；(2)开启吹扫设备，根据管道的设计要求和吹扫设备的能力，确定吹扫的参数和时间；(3)吹扫过程中，根据需要适时调整吹扫设备的参数，确保吹扫效果；(4)吹扫过程中，注意观察管道的变形、泄漏等情况，及时采取措施进行修复；(5)吹扫结束后，关闭吹扫设备，拆除与管道的连接，进行设备的清洁和维护。

三、安全注意事项(1)工作人员必须严格按照操作规程进行操作，任何违规行为都可能导致安全事故的发生；(2)使用试压设备和吹扫设备时，必须严格遵守操作规程，确保设备的正常工作和安全使用；(3)试压和吹扫过程中，必须安排专人负责监控管道的变化和设备的工作情况，以便及时发现和处理问题；(4)在试压和吹扫过程中，必须佩戴相关的安全防护用品，包括防护服、安全帽、安全鞋等；(5)在试压和吹扫过程中，必须遵守相关的安全操作规程，确保工作场所的整洁和安全。

管道试压专项方案管道试压是指在管道系统安装完毕并且通过水、气、氮或其他介质进行密封后，检测管道系统的密封性能，以确保其安全运行。

管道试压专项方案是管道试压工作的详细操作指导，包括试压计划、安全措施、试压工艺等内容。

以下是一份关于管道试压专项方案的参考：一、试压计划1.试压目的：（1）检测管道系统是否存在漏气、漏水等问题，确保系统的密封性能；（2）验证管道系统的耐压能力，确保系统能够承受正常工作压力；（3）排除施工过程中可能引入的杂质，确保管道系统的清洁度。

2.试压对象：（1）管道系统的全部或部分，包括主干管道、支线管道、设备和配件等；（2）试压的范围、区段和试验压力根据实际情况进行确定。

3.试压压力：（1）试压压力应根据设计要求确定，一般为1.25倍或1.5倍的设计工作压力；（2）试压时应逐渐增加压力，每次增加0.1倍试验压力，每次保持不少于10分钟；（3）保持试压压力持续时间应根据试验要求进行确定。

4.试压介质：（1）水：适用于一般管道系统；（2）气体：适用于防结露、防冻等特殊要求的管道系统；（3）氮气：适用于高纯度气体管道系统。

二、安全措施1.试压前的准备工作：（1）确保试压设备的可靠性和准确性，校准试压仪表，并确保试压仪表与试压介质相容；（2）检查管道系统的密封性能，确认未存在明显漏水、漏气的情况；（3）清理管道系统，将可能引起堵塞和损坏的杂质、油污等清理干净；（4）确保试压区域的安全，设置安全警示标志，并保证无人员进入试压区域。

2.试压期间的安全措施：（1）试压过程应有专人负责，负责监测试压压力和试压时间；（2）应定期检查试压设备，确保设备正常工作；（3）在试压期间应保持管道系统的稳定，防止因管道晃动、温度变化等引起试压失败；（4）试压仪表应放置在安全区域内，保证工作人员的安全。

三、试压工艺1.试压步骤：（1）确定试压范围和试验压力；（2）准备试验介质，清理管道系统；（3）设置试压设备，校准试压仪表；（4）逐渐增加试压压力，每次保持不少于10分钟；（5）保持试压压力一段时间，观察有无压力下降；（6）释放试压介质，恢复管道系统原状。

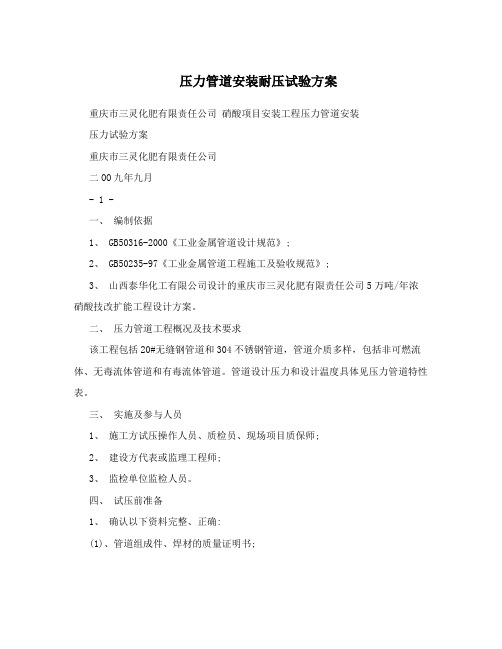

压力管道安装耐压试验方案重庆市三灵化肥有限责任公司硝酸项目安装工程压力管道安装压力试验方案重庆市三灵化肥有限责任公司二OO九年九月- 1 -一、编制依据1、 GB50316-2000《工业金属管道设计规范》;2、 GB50235-97《工业金属管道工程施工及验收规范》;3、山西泰华化工有限公司设计的重庆市三灵化肥有限责任公司5万吨/年浓硝酸技改扩能工程设计方案。

二、压力管道工程概况及技术要求该工程包括20#无缝钢管道和304不锈钢管道，管道介质多样，包括非可燃流体、无毒流体管道和有毒流体管道。

管道设计压力和设计温度具体见压力管道特性表。

三、实施及参与人员1、施工方试压操作人员、质检员、现场项目质保师;2、建设方代表或监理工程师;3、监检单位监检人员。

四、试压前准备1、确认以下资料完整、正确:(1)、管道组成件、焊材的质量证明书;(2)、管道的《焊缝表面质量检查记录》、《焊缝表面质量检验报告》、《焊缝射线检测报告》;(3)、阀门的《主要阀门水压试验记录》。

2、机具准备:(1)、6DSB-25电动水试压泵(25Mpa)1台，W-1.0/3.0移动式空压机1台(附量程0~0.25Mpa、0~0.4Mpa、0~0.6Mpa、0~1.0Mpa、0~1.6Mpa、- 2 -0~2.5Mpa、0~4.0Mpa、0~6.0Mpa压力表各2块);(2)、加压设备与试压管道间临时连接管道组件。

3、现场确认:(1)、管道系统全部按设计文件安装完毕;(2)、管道支架的型式、材质、安装位置正确，数量齐全，紧固程度、焊接质量合格(包括焊缝探伤质量合格);(3)、焊缝及其它应检查的部位，不应隐蔽;(4)、试压用的临时加固措施安全可靠，需加设临时盲板的位置应正确加设盲板，并有明显标志;(5)、试压用的压力表的量程、精度等级、检定期符合要求; (6)、试压用水温度不低于5?，304及C4钢不锈钢管道试压用水中氯-6离子含量不得超过25×10(25ppm)。

建设工程试压专项方案编制人：审核人：审批人：年月一、工程概述按设计要求，管道安装完成后需按照《给水排水管道工程施工及验收规范》(GB50268—2008)分段进行管道水压实验。

试验压力为1.0MPa，试验合格的判定依据为允许压力降值。

二、情况说明1、2、3、4、注水口和压力表设置在处DN100排气阀处。

5、三、编制依据1、建设工程施工图纸。

2、GB 50268-2008《给水排水管道施工及验收规范》。

3、GB 50235-2010《工业金属管道工程施工及验收规范》。

4、GB 50236-2011《现场设备、工业管道焊接工程施工及验收规范》。

5、公司类似的试压施工经验。

四、试压前的检查和准备工作1、压力管道水压试验前，检查管道两侧及管顶以上是否回填，应确保回填高度不小于0.5米，试压合格后及时回填其余部分2、检查并确保附属设备已按要求紧固、锚固合格。

3、试验管段所有敞口应封闭，不得有渗漏水现场。

4、最高点设置排气、最低点设置排水，水压前清除管道内杂物。

五、管道的水压试验本工程管道试压均采用水为介质，试压用水来源拟从附近市政给水管网接入。

管道水压试验分段进行，试验长度原则上每段不超过1000m，试验分段不宜设在弯头、三通等处，试验段包含三通、弯头等，以同时检验混凝土支墩的可靠性。

1、管道试压流程图2、注水（1）、试压前对管道注水，管道注水时，经和业主协商从原有DN500自来水管消防栓放水至试压管道，排气三通和管道端部的增设排气口打开同时排气，使管道内的空气自然从排气三通处排出，管道注水时水流速度不宜太快，应使管道的进水量与排气量相匹配，如进水量大，而排气少，管道内气体就会滞留在管道内，形成的气囊会影响水压试验效果。

（2）、将排气三通阀门打开。

（3）、通过注水口进行注水工作，注水应缓慢进行。

（4）、注水直至管内水位与排气三通底部平齐，以保证管内部无气体存在。

（5）、管道灌水完成后，将进水口与试压泵连接好，并进行管道浸泡和打压装置的排气。

管道试压方案管道试压是管道工程中必不可少的一个环节，通过试压试验判断其是否符合标准和要求。

试压是利用试压机来给管道施加压力，测试其是否能承受工作中承受的压力和负载。

接下来我们将讨论管道试压的方案。

第一步：了解需求和要求在选择管道试压方案之前，首先需要了解工程的需求和要求。

这包括测试的最高压力、测试的时间、测试的温度范围和测试的位置等。

了解这些需求和要求将有助于您设计出最有效的管道试压方案。

第二步：选择试压机试压机是完成管道试压的重要工具。

根据工程要求，选择合适的试压机非常重要。

试压机可分为手动和自动两种类型。

手动试压机在操作时需要工人手动处理；自动试压机则可以编程控制，无需人工操作。

第三步：选择试压介质选择合适的介质对于完成管道试压同样非常重要。

通常情况下，液体介质用于管道试压，例如水或气体等。

在选择试压介质时，需要考虑到介质的成本、储存方式、使用时的安全性和试压时的效率等因素。

第四步：准备试压设备在进行管道试压之前，需要对试压设备进行准备。

这包括试压机、试压介质和相关器材的测试和维护。

除此之外，还要对管道的盲板和相关配件做好检查和防止漏水准备工作。

第五步：试压试验在试压试验中，需要根据之前的方案和设计进行操作。

我们需要按照计划给管道施加压力，同时贴上试压试验标签。

在此期间，需要观察管道的状况并及时处理问题。

试压试验完成后，需要对试压试验的标签和报告进行归档保存。

总结以上是管道试压方案的相关内容。

在进行管道试压时，必须电化安全，应严格按照方案设计进行操作。

一旦发现问题，需要及时处理。

最后，我们需要准确记录每一次试压试验的数据，以帮助我们进一步了解管道的运行状况，并为下一次试压试验提供参考。

管道试压方案管道试压是管道工程中不可忽视的一个环节, 管道试压常采用水压试验。

根据场地实际条件, 可利用的试压水源, 组成管道系统的配件和附件（阀门、井室）的数量, 管道各部位的高差情况等条件决定试压的长度。

一、管道水压试验前必须具备的条件1.水压试验前必须对管道节点、接口、支墩等及其他附属构筑物的外观进行认真的检查。

2.对管道的排气系统（排气阀）进行检查和落实。

3、落实水源、试压设备、放水及量测设备是否准备妥当和齐全, 工作状况是否良好。

4.准备试压的管段其管顶以上的回填土的厚度应不少于0.5M。

（接口处不填）5、试压管段的所有敞口应堵严, 不能有漏水现象。

6.试压管段不得采用闸阀作试压堵板。

二、对试压管段的后背的要求进行水压试验时, 在水的压力的作用下, 管端将产生巨大的推力, 该推力全部作用在试压段的后背上, 如后背不坚固, 管段将产生很大的纵向位移, 导致接口拔出, 甚至于管身产生环向开裂, 极易引起安全事故, 必须加以重视。

1.试压后背必须设在原状土上, 当土质松软时, 应采取混凝土、钢筋混凝土墙、板柱或换土夯实等加固措施, 以保证后背稳定。

2.试压后背墙必须平直与管道轴线垂直。

3、用天然土作试压后背时, 要保留7—10M的沟槽原状土不开挖。

4、后背支撑的形式：用工字钢纵横交错排列紧贴于土壁上, 用千斤顶支撑在堵头, 千斤顶的数量可根据顶力的大小, 选用一个或多个千斤顶。

三、试压装置1.压力表: 弹簧压力表的精度不能低于1.5级, 即压力表最大允许误差不超过最高刻度的1.5%。

最大量程应为试验压力的1.5倍。

为方便读数, 表壳的公称直径不应小于150mm。

且在使用前应校正。

2.加压泵: 采用多级离心泵。

3.加压泵、压力表应安装在试验段下游端部与管道轴线垂直的支管上。

4、试压堵板：堵板必须有足够的强度, 试压过程中, 堵板不能变形, 与管道的接口处不能漏水。

四、试压时的要求1.管道实验压力为管道特性压力+2巴。

管道试压施工方案一、工程概述本工程公司的管道试压项目，试压范围为新建千米级输油管道。

试压工作的目的是为了检验管道的密封性和耐压性能，确保其可以正常运行。

二、施工准备1.设备准备：准备试压设备，包括试压泵、压力表、储气罐等。

2.材料准备：准备试压用的水和试压介质，确保其纯净且无杂质。

3.环境准备：确保试压工作区域干燥、通风良好，且没有火源等危险因素。

4.人员准备：配备试压工、监理人员等相关人员，确保施工操作规范。

三、试压施工过程1.清洗管道：首先对管道进行清洗，清除管道内部的杂物和污垢，确保试压介质可以流通畅通。

2.准备试压装置：将试压泵连接至管道的起点，并且连接好压力表和储气罐。

3.封堵管道：在试压泵进口处安装临时阀门，同时检查管道上是否有其他开口，必要的话要进行封堵。

4.充气试压：将试压泵充满水或试压介质，排除泵内空气，然后启动试压泵，逐渐增加试压介质的压力，直到达到设计要求的试压值。

5.观察记录：在试压过程中，要观察管道的变形和泄漏情况，并做好相应的记录。

6.保压检测：试压达到设计要求后，关闭试压泵，观察压力表的指示情况，确保压力保持稳定，无泄漏情况。

7.降压排污：完成试压后，逐渐降低试压泵的排压，直到完全排空试压介质，同时要注意排污口是否有泄漏情况，并清理试压工作区域。

8.终验交接：试压工作完成后，需进行终验，检查管道的密封性和耐压性能是否符合设计要求，同时与监理人员进行交接。

四、安全注意事项1.在试压过程中，要严禁试压介质中存在油类、有毒物质以及易燃易爆气体。

2.在试压过程中，要避免过高的压力，以免导致管道的破裂和泄漏。

3.施工现场要严禁烟火，以防止火源引发事故。

4.施工人员需戴好安全帽、手套和防护眼镜，确保施工操作的安全。

5.严禁试压过程中任何违反操作规程的行为，如试压泵滞后放气等。

五、总结通过本次管道试压施工，可以确保管道的质量和安全，保障其正常运行。

在施工过程中，我们要严格按照操作规程进行，确保施工的安全和质量达到设计要求。
